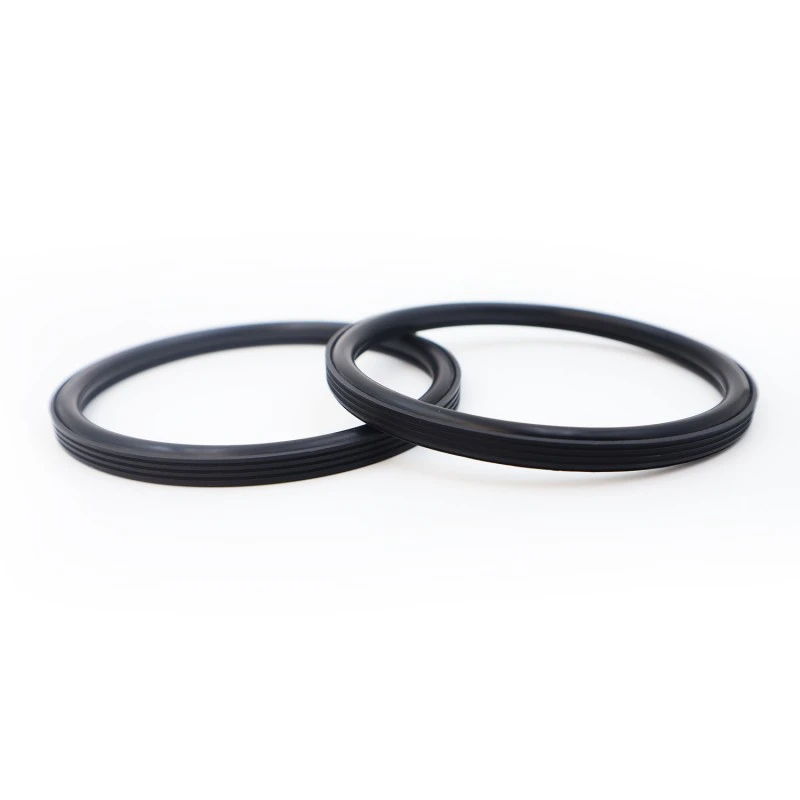

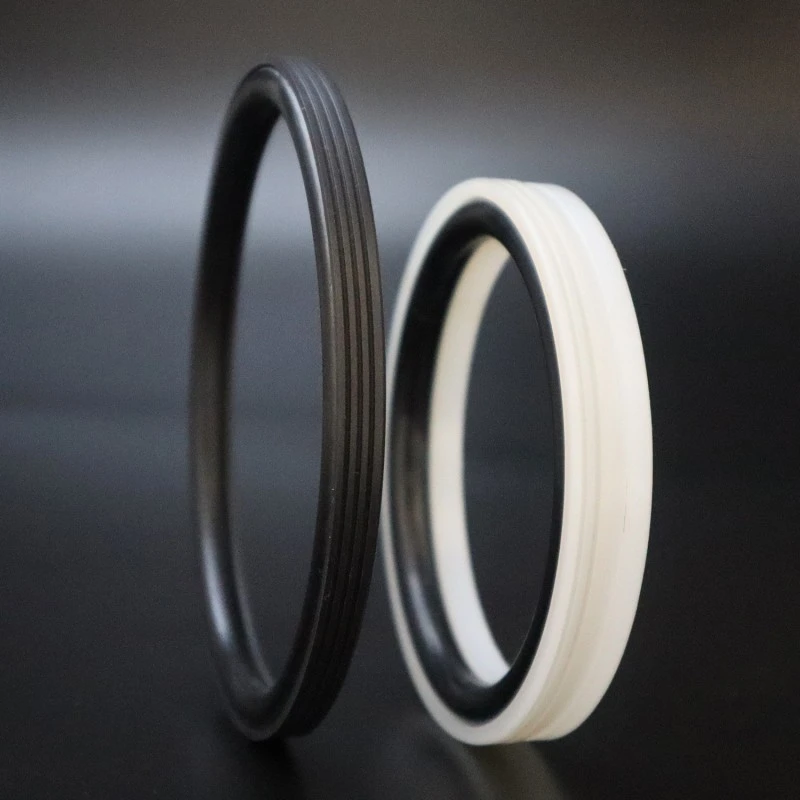

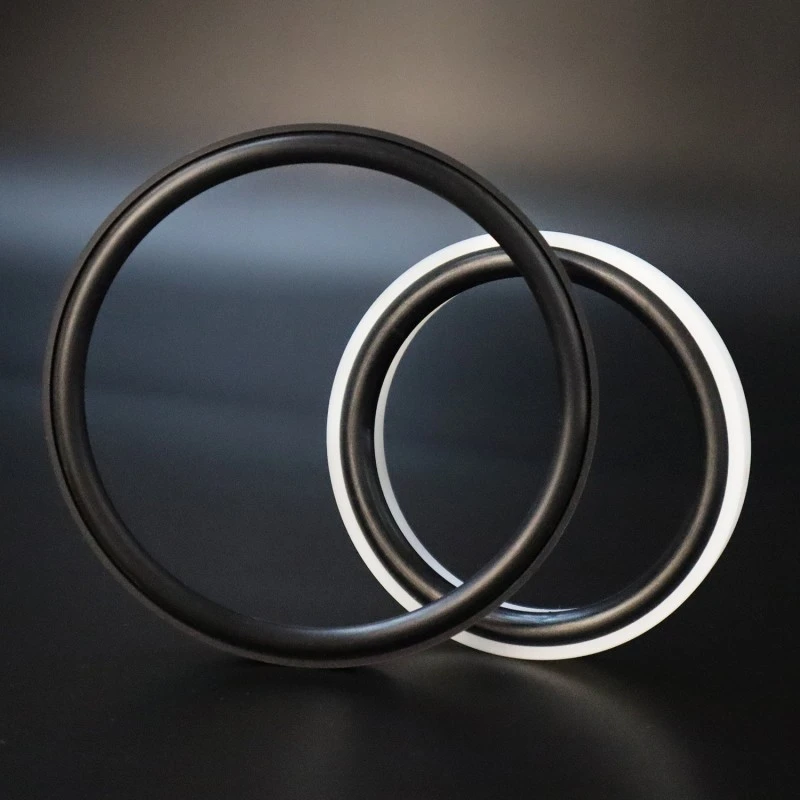

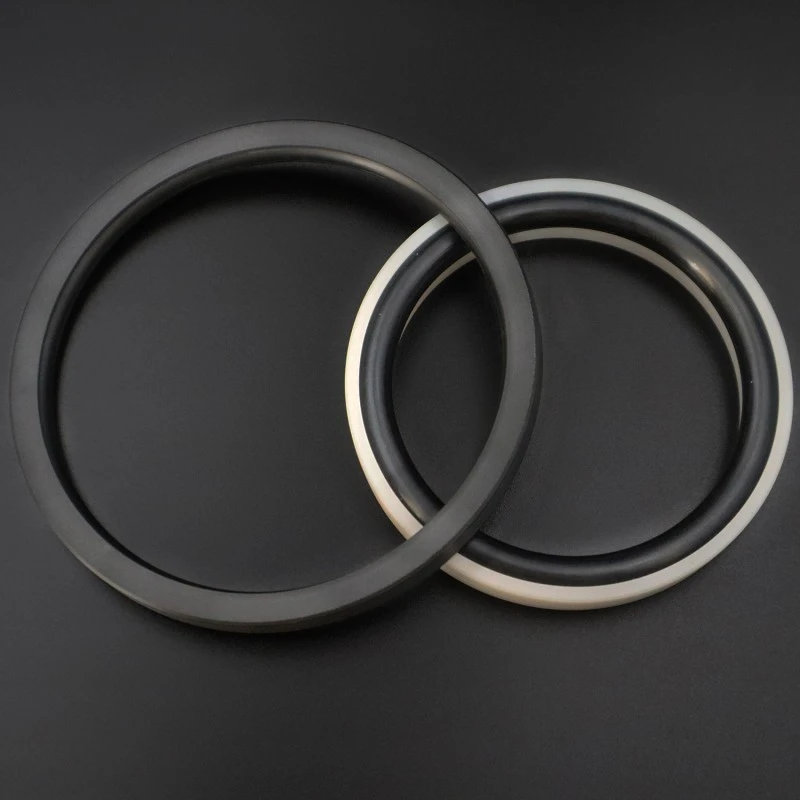

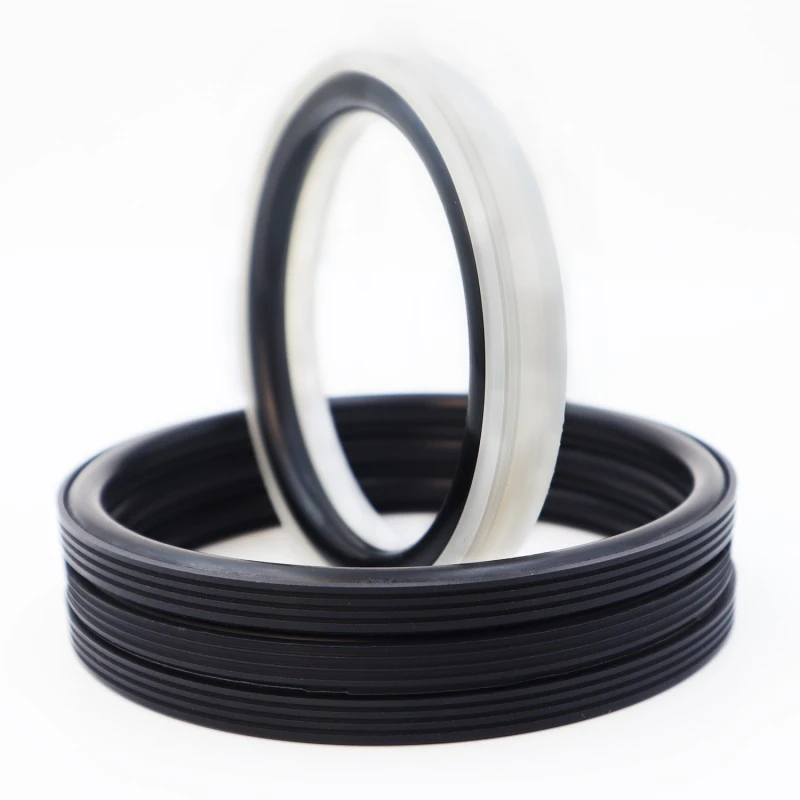

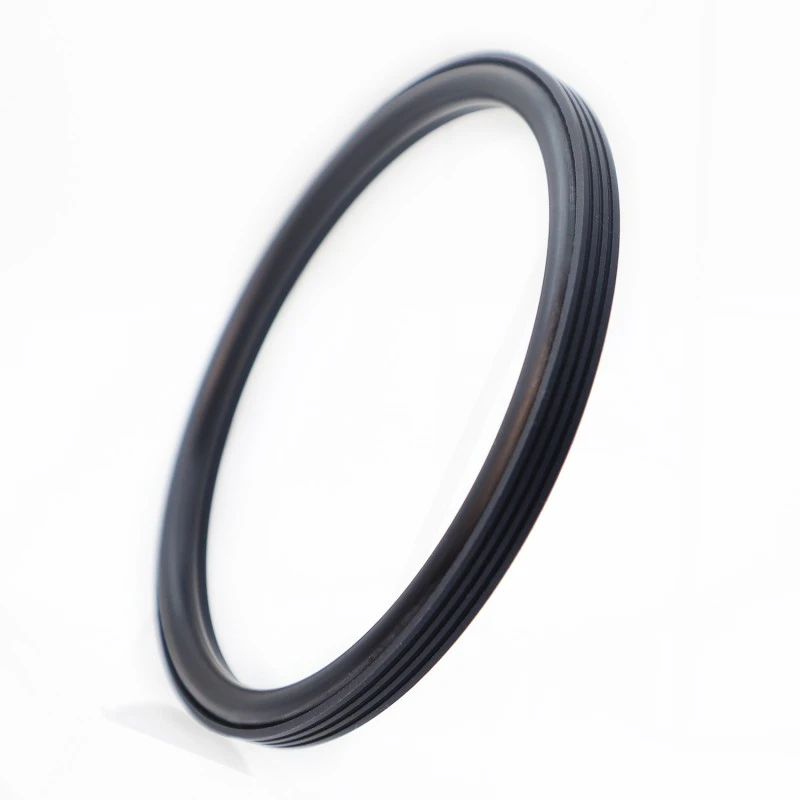

Bore Seal, Ruichen Sealing Factory-k diseinatu eta fabrikatzen duena, norabide bakarreko zigilatzeko egokia da mugimendu hidrauliko birakari eta birakarietan. Bizitza luzea, marruskadura baxua, zigilatzeko errendimendu bikaina, egitura trinkoa eta instalazio, erabilera eta mantentze erraza ditu. Zigilatze-ezpain bereziak eta zigiluaren lodiera optimizatuaren diseinuak zigilatzeko errendimendu bikaina bermatzen du, nahiz eta euskarri gogorretan, esate baterako, zementuzko grout.
|
Presioa/MPa |
Tenperatura/°C |
Abiadura / m/s |
Ertaina |
|
|
elkarrekiko mugimendua |
Errotazio-higidura |
|||
|
≤100 |
-35 eta +100 °C (NBR O-eraztunarekin) |
≤6 |
≤2 |
Ura, lokatza, petrolio gordina, olio hidraulikoa, emultsioa |
|
-20 eta +200 °C artean (FKM O-ringarekin) |
||||
Materialen hautaketa
1. Honekin batera dauden O-ring materialak hauen artean aukeratu daitezke: R01 Nitrilo kautxua (NBR), R02 Fluororubber (FKM), etab.
2. Zigilatzeko eraztunaren materiala: material estandarra PTFE4 da, beste material eskuragarri batzuk PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etab.
Eskaera adibidea
Eskaera eredua: RC2062-80 * 68.3 * 7.6-PTFE4-R01
Eredua - Zuloaren diametroa * Arteka-diametroa * Arteka-zabalera - Materialaren kodea

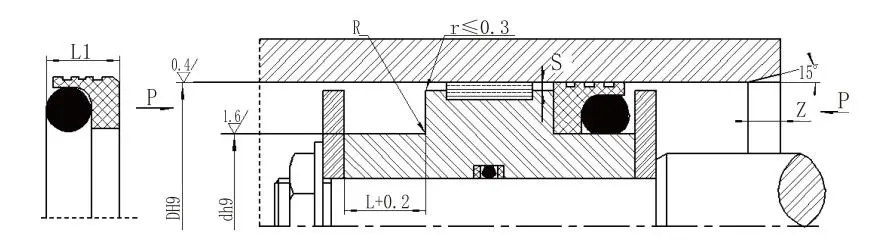

Zehaztapenak eta parametroak (Zehaztutako barrutiaren barruan edozein tamaina dago eskuragarri.)
|
Irekidura tartea Mota estandarra DH9 RC2062 |
Irekidura tartea Zama astuna DH9 RC2062-Z |
Groove diametroa d h9 |
Ildoen zabalera L+0,2 |
Zigiluaren zabalera L1 |
Izkin biribilduak Rmax |
Sake erradiala Smax |
Txanflarra Zmin |
O-ring alanbrearen diametroa |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Oharra: 1. Zilindroen zuloetarako ≤ 30 mm-ko zuloetarako, zirrikitu irekiko diseinua gomendatzen da.
2. 30 MPa baino gehiagoko presioetarako, H8/f8 egokitzapena gomendatzen da estrusio-hutsunerako.
Proba-gaitasun integralak: Gure laborategi zentrala proba-ekipamendu sorta osoz hornituta dago, produktuaren errendimendua benetako lan baldintzetan simulatzeko gai dena. Probak egiteko elementuak honako hauek dira, baina ez dira mugatzen:
Dimentsio-ikuskapena: zehaztasun handiko 2D irudiak neurtzeko tresnak eta koordenatu neurtzeko makinak erabiltzea produktuaren dimentsioak marrazki-tolerantzia-baldintzak guztiz betetzen dituela ziurtatzeko.
Errendimendu-probak: tenperatura altuko zahartze-probak, tenperatura baxuko probak, olio/erdiko erresistentzia-probak, higadura-erresistentzia-probak, lehertze-presioaren probak, etab.
Bizi-zikloaren probak: produktuaren zerbitzu-bizitza eta fidagarritasuna aurreikustea, benetako lan-baldintzak simulatzen dituzten iraunkortasun-bankuko proben bidez.
