Ardatz birakaria ezpain zigiluakolio zigiluak izenez ezagutzen dira normalean. Errodamendu birakarien karkasetan instalatzen dira eta biraka egiten duen ardatzaren aurkako mugimendu erlatiboa jasaten dute. Metalezko txertatze batek egiturazko euskarria eskaintzen du, malguki-malguki batek zigilatzeko ezpainari aurrekarga erradiala aplikatzen dion bitartean, lubrifikatzaileen ihesa eta kanpoko kutsatzaileen sarrera saihesten du.

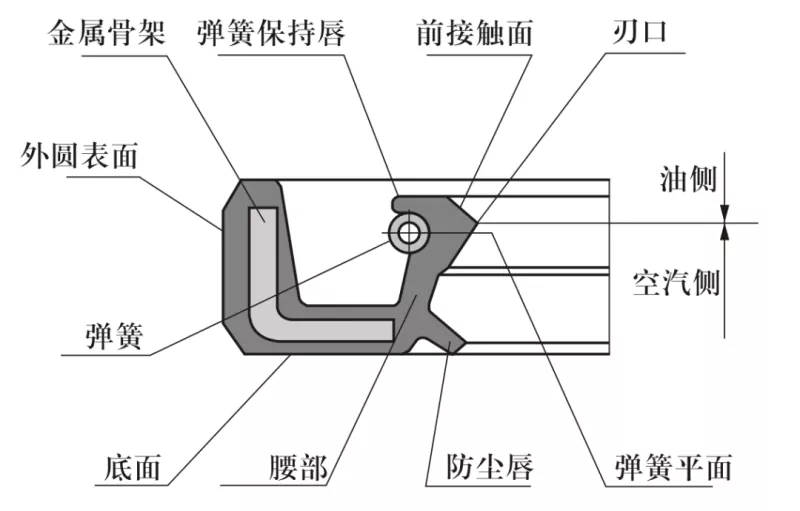

Olio zigiluen sekzio arrunten eskema
1. Ardatz-materiala: normalean karbono altzairua edo altzairu herdoilgaitza. Abiadura handiko aplikazioetarako, kromatua erabiltzen da, HRC 40-45 gogortasunarekin.
2. Ardatz birakaria eta karkasaren zuloaren diseinua: ardatzaren gainazala leuna eta errebarik gabekoa izan behar da. Mekanizazio espiraleko markek ponpaketa-efektua sor dezakete ihesak eraginez; horregatik, zigilua instalatzen den ardatzaren eremua Ra 0,1-0,5 μm-ko gainazaleko zimurtasunarekin arteztea gomendatzen da. Akabera leunagoa behar da biraketa-abiadura handitzen den heinean.
Instalazioa eta kentzea errazteko, ardatza eta karkasaren zuloa txanflarekin edo ertz biribilduekin diseinatu behar dira, 1. eta 2. irudietan ikusten den moduan.

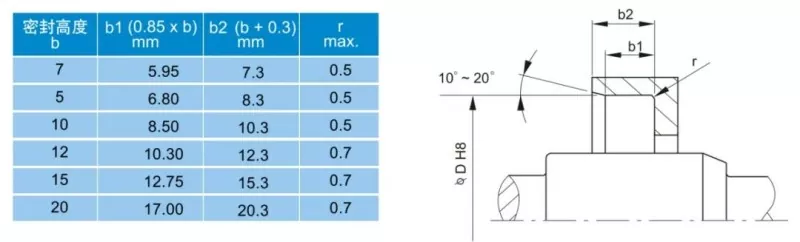

1. Irudia: Etxebizitzaren zuloaren txanflaren diseinua

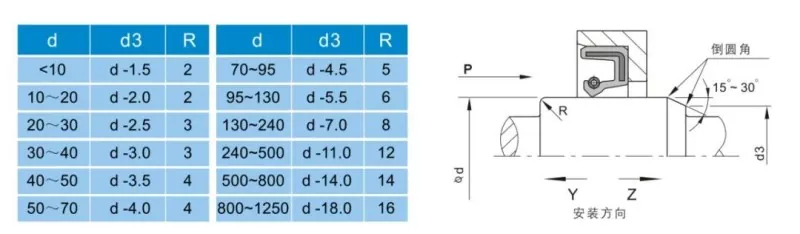

2. Irudia: Ardatz birakarien txanflaren diseinua

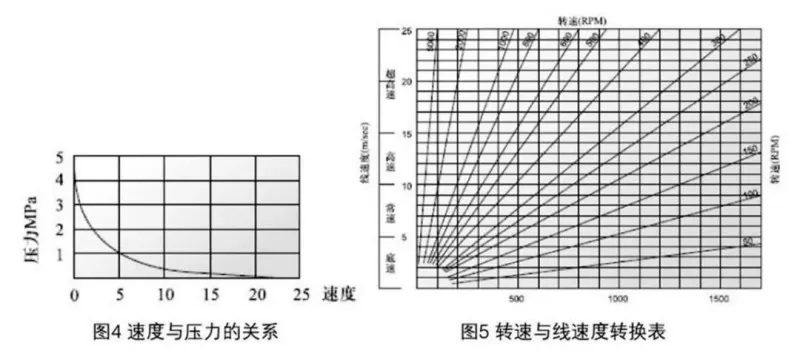

Zigilatzeko errendimenduan eragiten duten faktore ugari daude. Olio-zigiluen materialaz eta egituraz haratago, ertainak, tenperaturak, presioak, lubrifikazioak, abiadurak eta gainazaleko zimurtasuna bezalako faktoreek zuzenean eragiten dute errendimenduan, eta faktore horiek elkarren artean elkarreragiten dute askotan. Hurrengo taulak erabiltzaileak erreferentzia gisa eskaintzen dira.

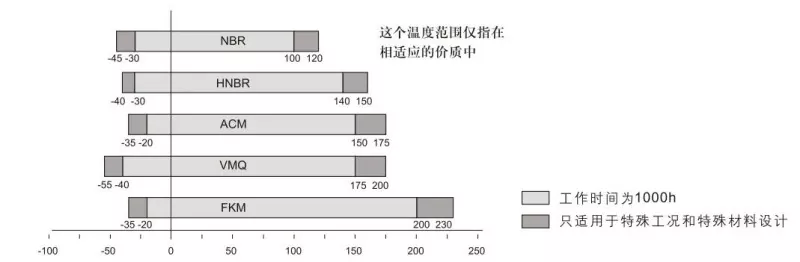

3. Irudia: Tenperaturaren eragina olio-zigeletan

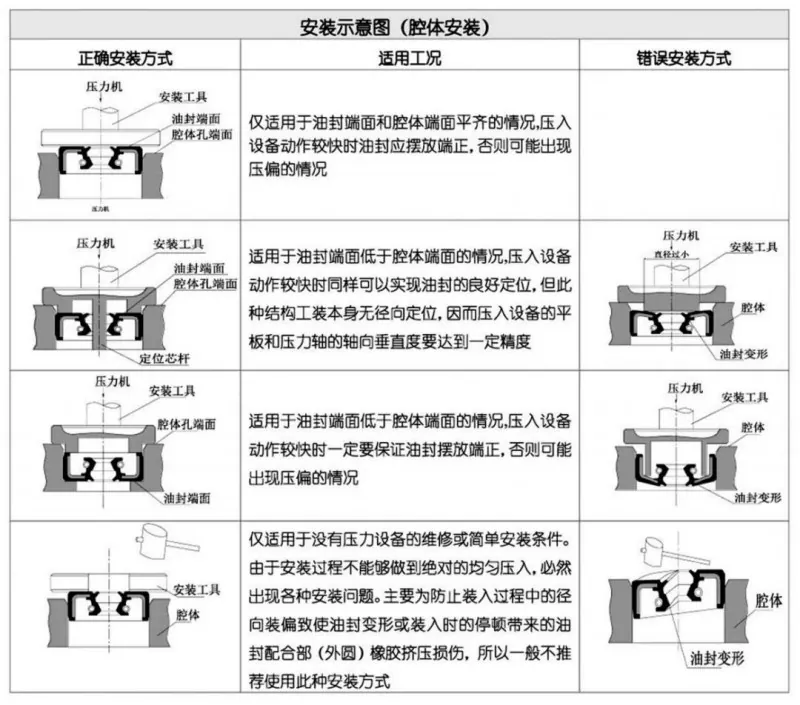

Kontu handiz instalatzea ezinbesteko baldintza da olio-zigilu baten funtzionamendu egokia lortzeko.
