Presio handiko zigilatzeko gida-elementuak mota askotako aberatsak ditu.
Laguntza-eraztuna zilindro hidraulikoaren oinarrizko osagai garrantzitsua da. Ruichen zigiluak arrakastaz garatu du oihalezko euskarri fenoliko eraztun fenolikoa (Gerrikoa), nazioarteko labainketa eraztunaren zigilua eta euskarri bigunaren egitura osatzeko. Urteetako praktikaren ondoren, kalitateak atzerriko antzeko produktuenak gainditzen ditu eta erabiltzaileek harrera ona izan dute. Errendimendu taula erreferentziarako erabil daiteke.

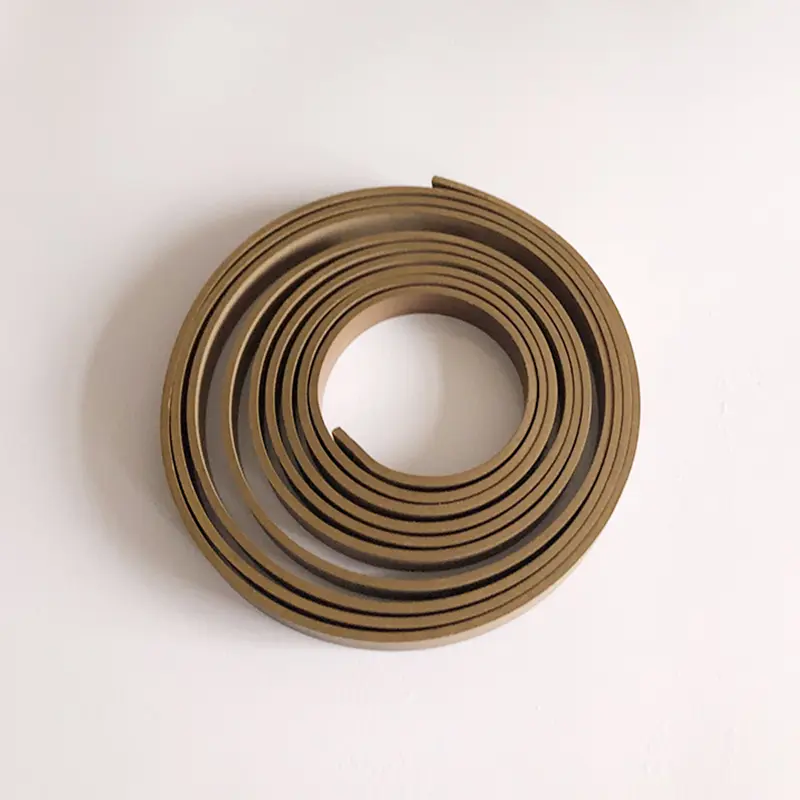

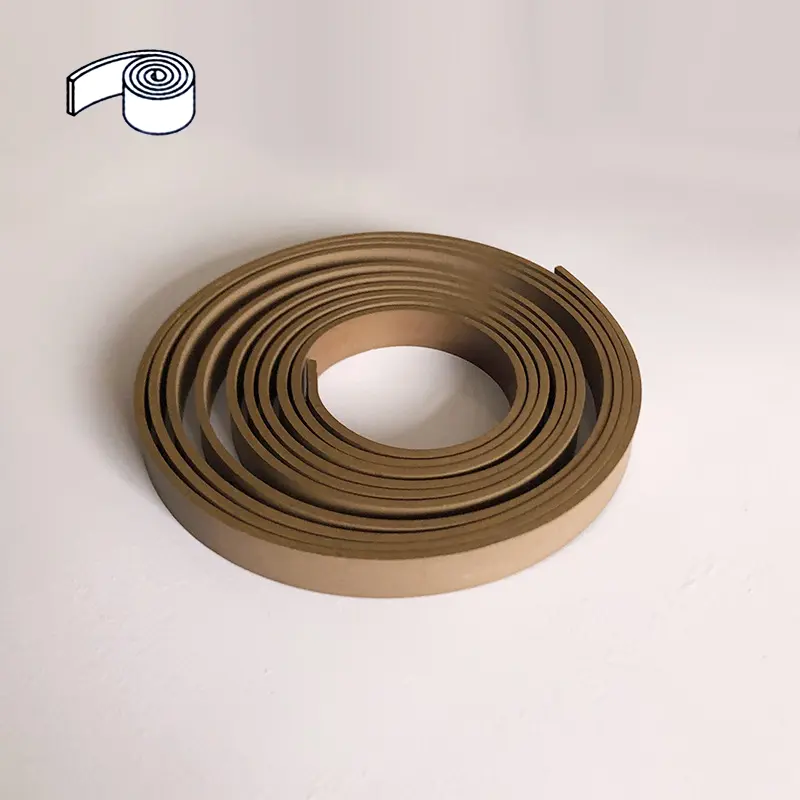

Gida gerrikoari dagokionez, RC1081 politetraethiletilene gida indartuta gerrikoa brontze hautsa gehitzen du PTFE-ra, etab. RC1082 Arropa armatuzko gida fenoliko gerrikoak oihalezko material fenolikoa hartzen du eta bere karga errodamendu erradiala PTFE gida gerrikoaren gerrikoa baino hobea da. Biak erroiluetan hornitzen dira, erraz mozteko eta instalatzeko, eta metalezko kontaktua ekidin dezakete. RCS eta RCT gida eraztunak, hurrenez hurren, pistoi hagaxkarako erabiltzen dira.
Higadurarekiko eraztunek zilindro hidraulikoan pistoi edo pistoi hagaxka zehaztasunez gidatzeko funtzioa dute eta indar erradiala xurgatuz, metalezko kontaktua saihesteko. Metalezko higaduraren eraztunekin alderatuta, metalezko higaduraren eraztunek higaduraren erresistentziaren abantailak dituzte, metalezko kontaktua saihestuz, bibrazio erradialak, zirrikitu sinpleak eta instalazio errazak eta mantentze errazak eta mantentze errazak ahalbidetzen dituzte. Oso erabiliak dira. Horien artean, oihalezko indar fenolikoa eta PTFE gida eraztunak eskuragarri daude guneko ebaketa eta erabiltzeko prest dauden motak.
Gida mahukaei dagokienez, GFAI pistoi hagazetarako erabiltzen da, laguntza, gidaritza eta hautsontzien funtzioak; GFI pistoi hagaxkarako ere erabiltzen da, laguntza eta gidari gisa jokatzen du; GFA pistoientzat erabiltzen da, laguntza eta gidaritza eskainiz. Produktu hauek zilindro hidraulikoei laguntzen diete alderdi guztietan.
Produktuen ezaugarriak eta aplikazioak:
Agindu adibidea:

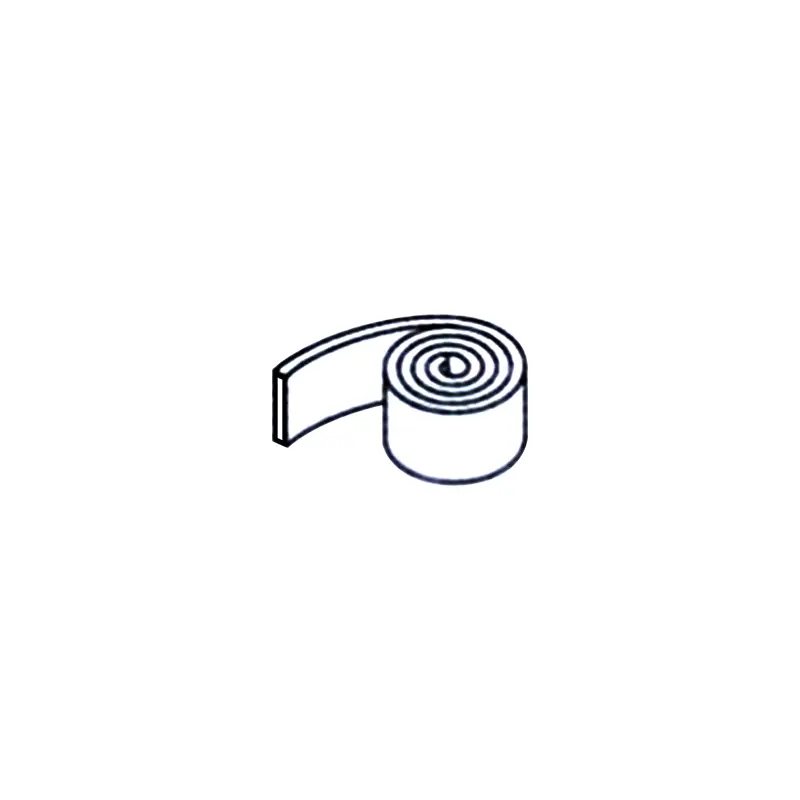

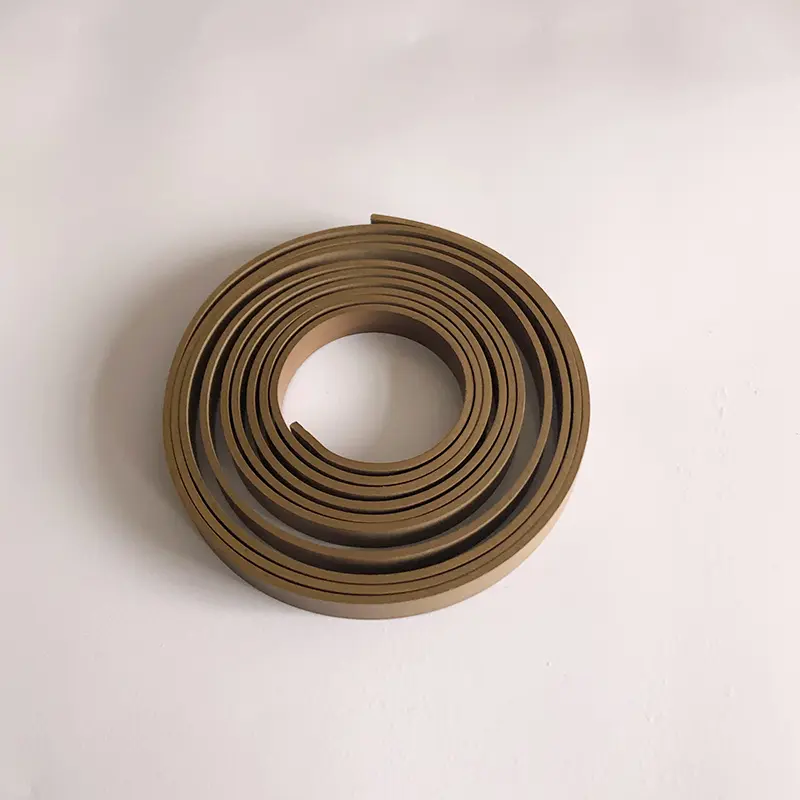

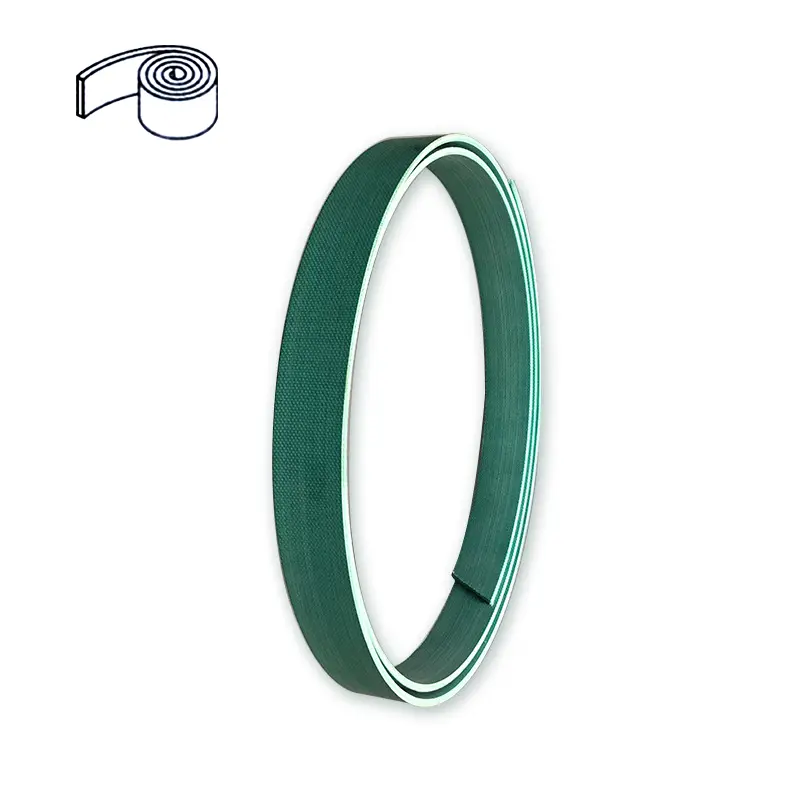

PTFE Gida Zinta Agindu adibidea RC1081-9.7x2.5

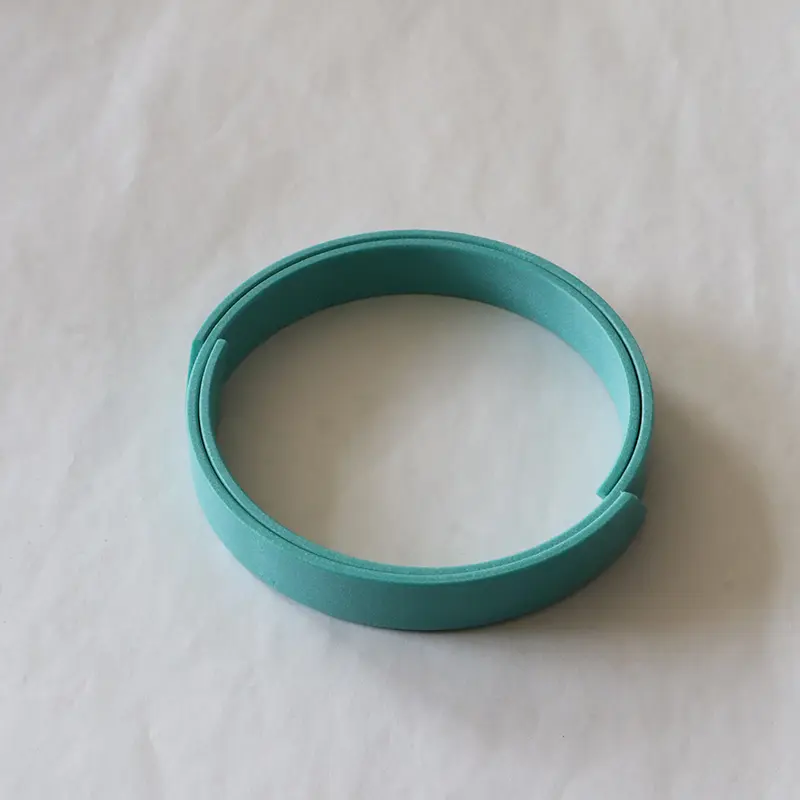

Oihal fenolikoen gida zinta eskaera adibidea RC1082-9.7x2.5

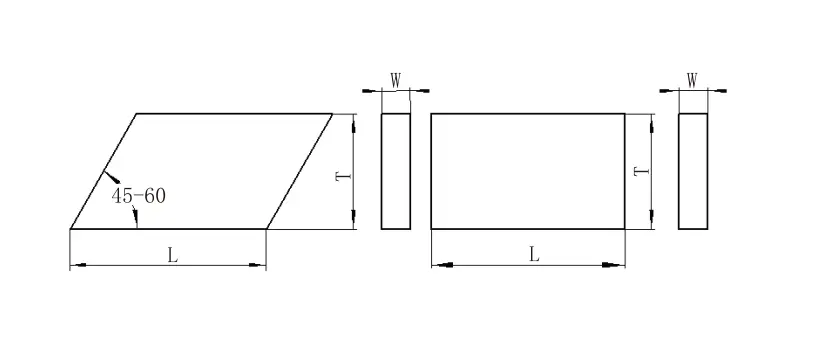

Luzera murrizteko kalkulua
Ardatzarentzat: l = 3.1 (d + w) zuloetarako: L = 3.1 (D-W)
L --- Eraztun luzera D --- Zulagailu diametroa D --- Zuloaren diametroa w --- eraztun lodiera Z --- ebaki

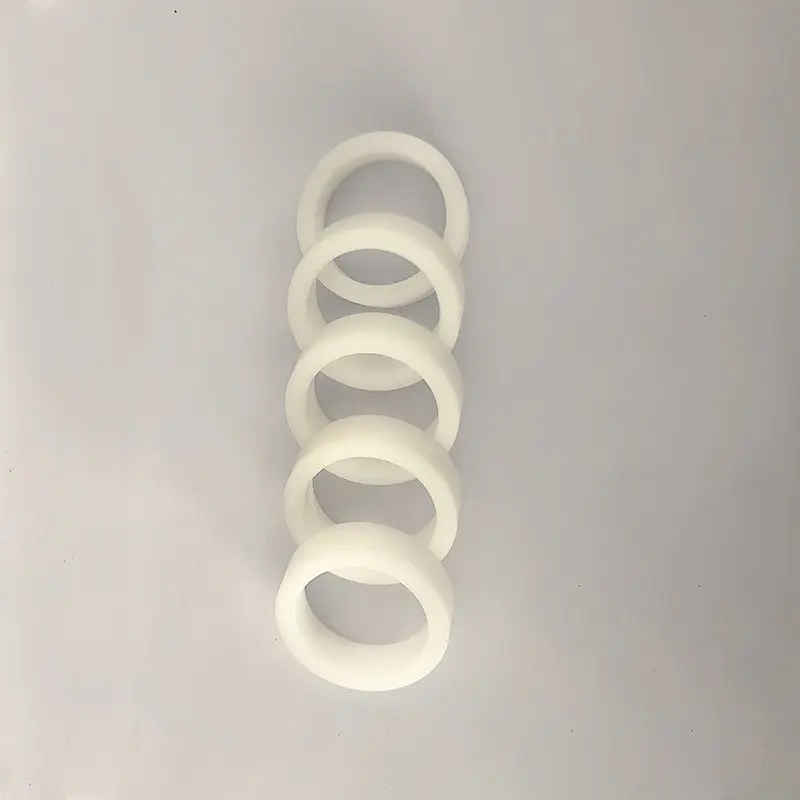

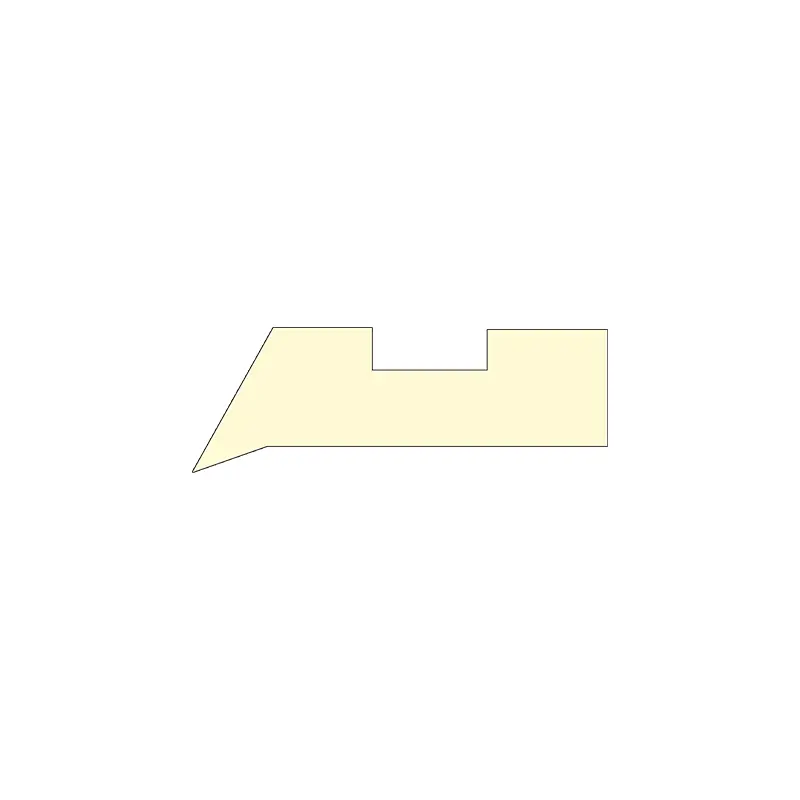

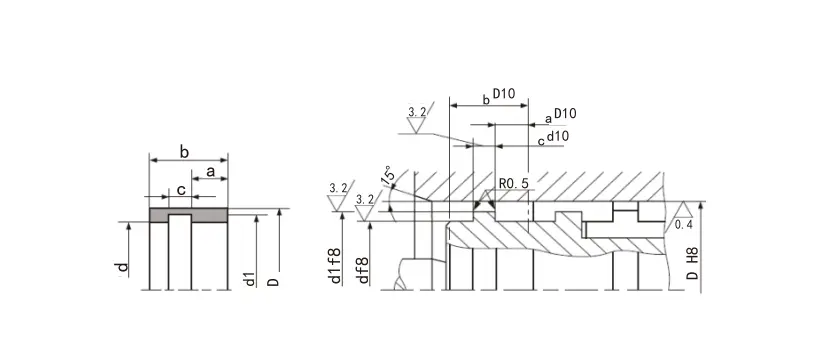

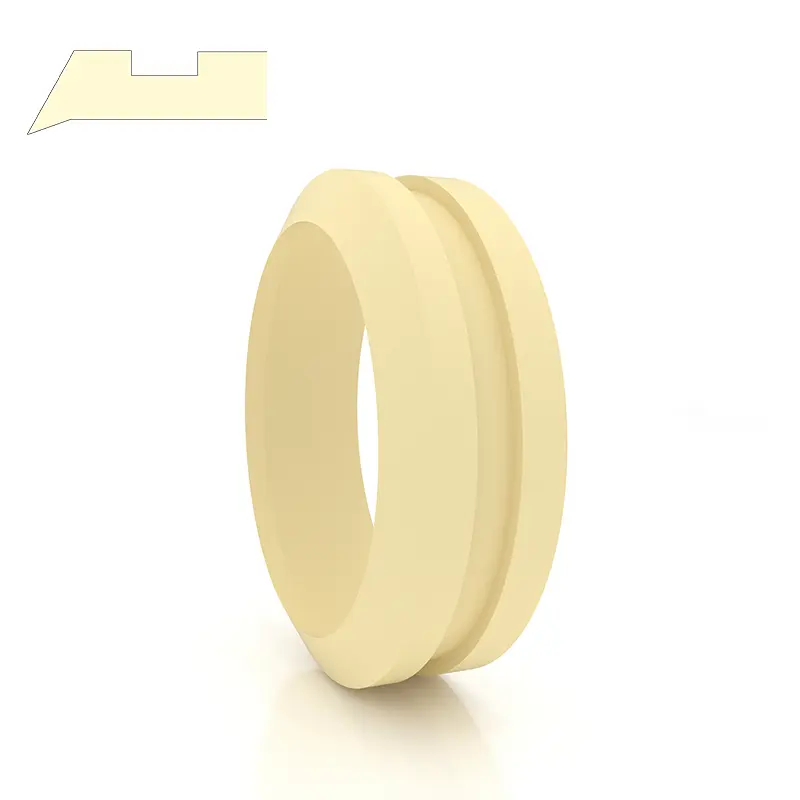

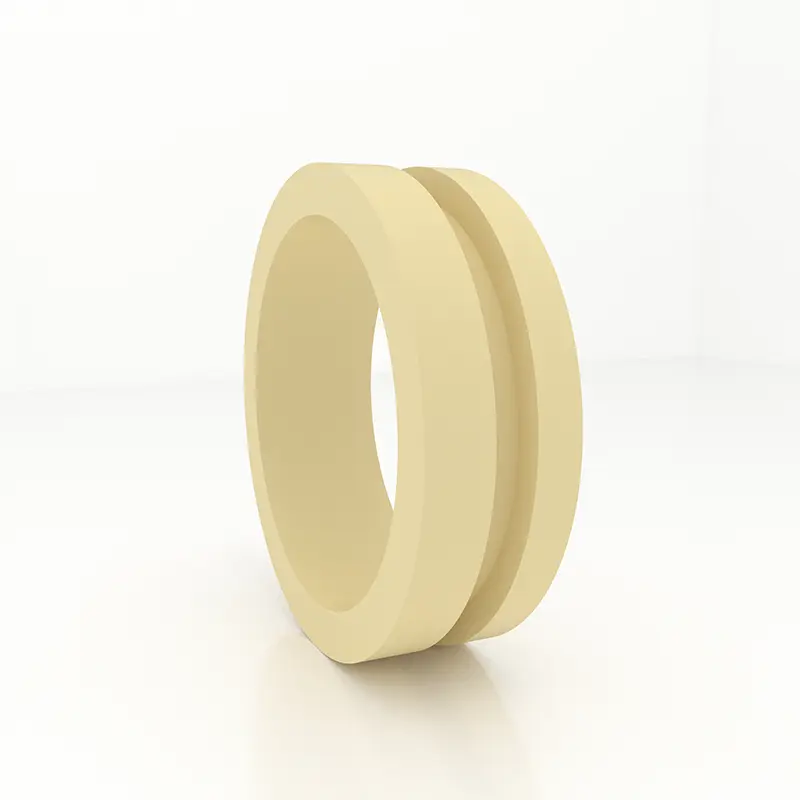

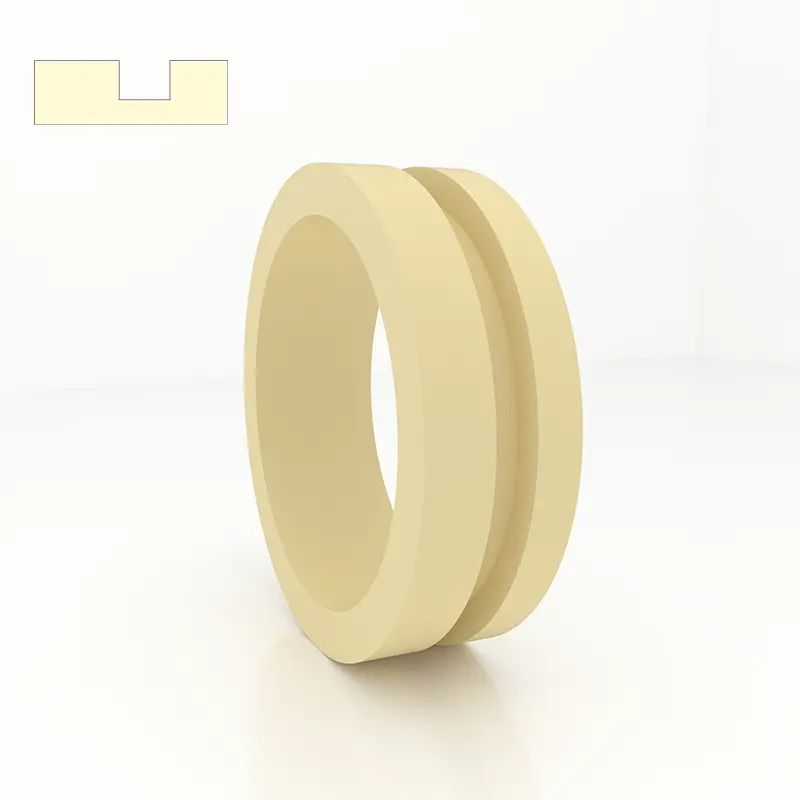

Gida mahuka Gfai

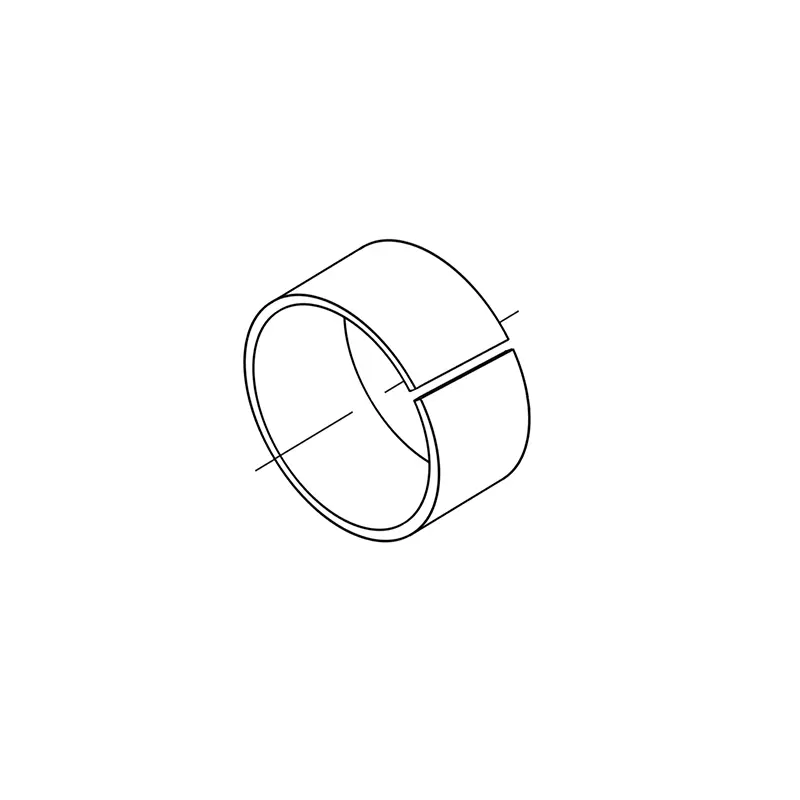

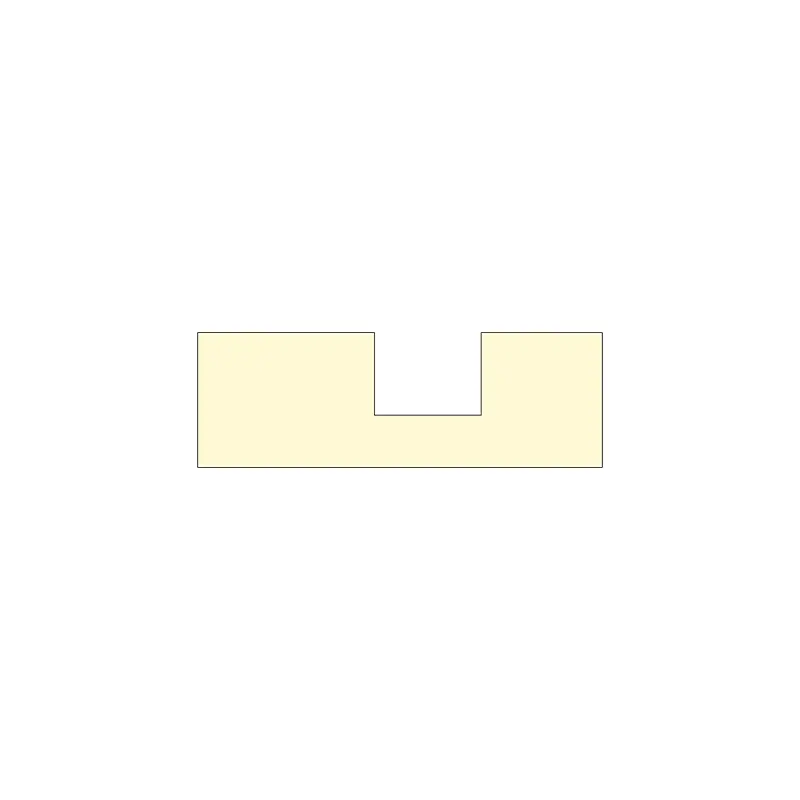

1. Errendimendua eta erabilera: Gida mahuka GFAI pistoi hagaxkarako mahuka mahuka bat da, pistoi hagaxka babesten eta gidatzen duena eta hautsa-funtzioa du.
2. Materiala: Nylon Pa, polinoximetilenazko pom eta polytetrafluoroethilene ptfe.
3. Lan baldintzak: Lan-tenperatura: -55 ~ + 225 ℃ (PTFE 120 ℃ baino gehiago erabiltzen da).
4. Diseinu estandarra: diseinatzerakoan eta hautatzerakoan, ikusi Gose Konpainiako Fai serieari.
5. Markatzeko eta ordenatzeko metodoa: Gida mahuka GFAI eskaera zenbakiarekin markatuta dago, adibidez: GFAI-0600ptFe

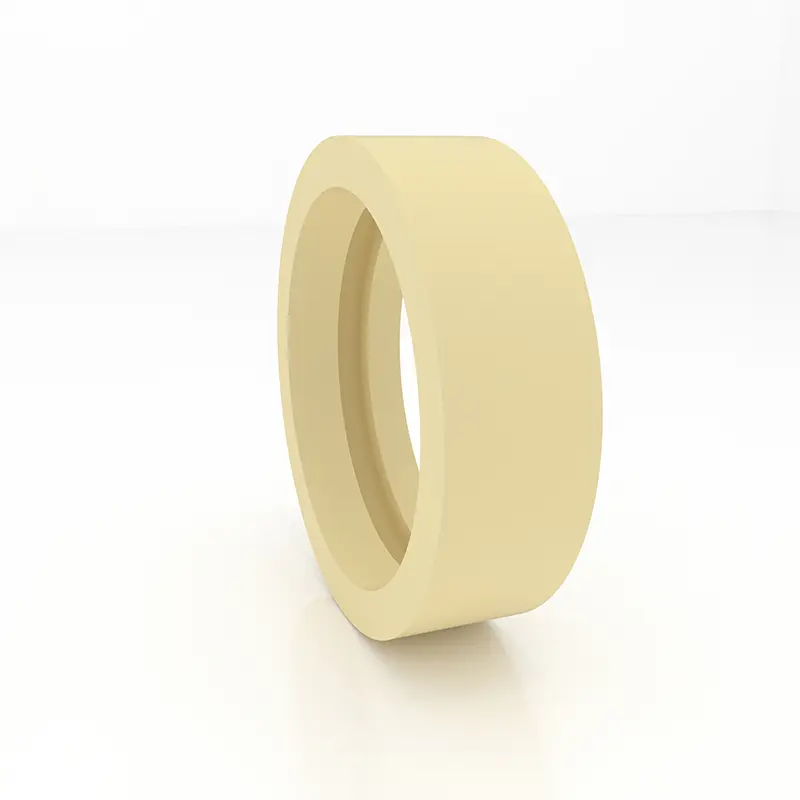

Gida mahuka GFI

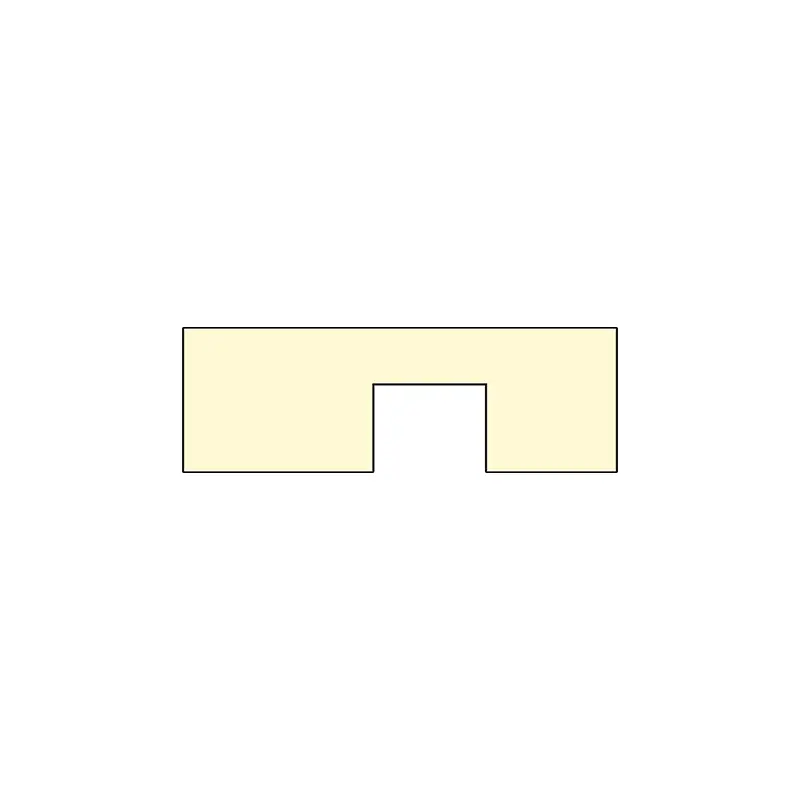

1. Errendimendua eta erabilera: Gida mahuka GFI pistoi hagaxkarako mahuka bat da, pistoi hagaxka babesten eta gidatzen duena.
2. Materiala: Nylon Pa, polinoximetilenazko pom eta polytetrafluoroethilene ptfe.
3. Lan baldintzak: Lan-tenperatura: -55 ~ + 255 ℃ (PTFE 120 ℃ baino gehiago erabiltzen da)
4. Diseinu estandarra: diseinatzerakoan eta hautatzerakoan, ikus Hunger's Fi seriea.
5. Markatzeko eta ordenatzeko metodoa: Gida mahuka GFI eskaera zenbakiarekin markatuta dago, adibidez: GFI-0360PA

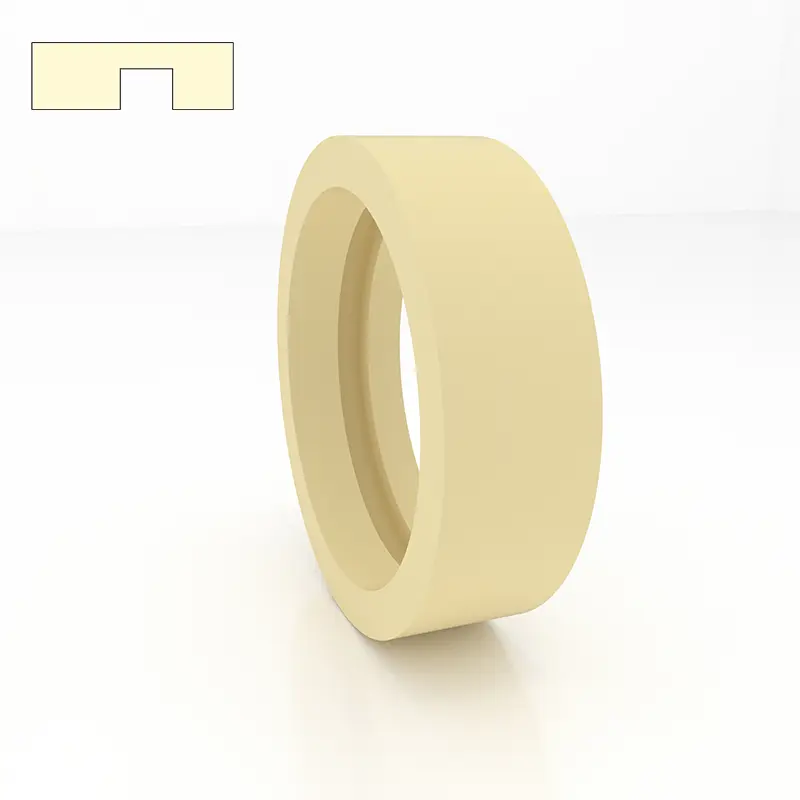

Gida mahuka GFA
1. PRESTAZIOA ETA ERABILERA: Gida mahuka GFA pistoiarentzako mahuka mahuka bat da, pistoia onartzen eta gidatzen duena.
2. Materiala: Nylon Pa, polinoximetilenazko pom eta polytetrafluoroethilene ptfe.
3. Lan baldintzak: Lan-tenperatura: -55 ~ + 255 ℃ (PTFE 120 ℃ baino gehiago erabiltzen da)
4. Diseinu estandarra: diseinatzerakoan eta hautatzerakoan, ikus Hunger-en FA seriea.
5. Markatzeko eta ordenatzeko metodoa: Gida mahuka GFA eskaera zenbakiarekin markatuta dago, adibidez: GFA-0560PA

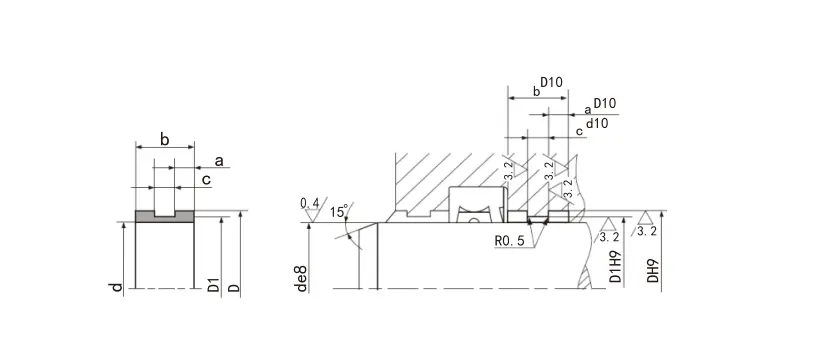

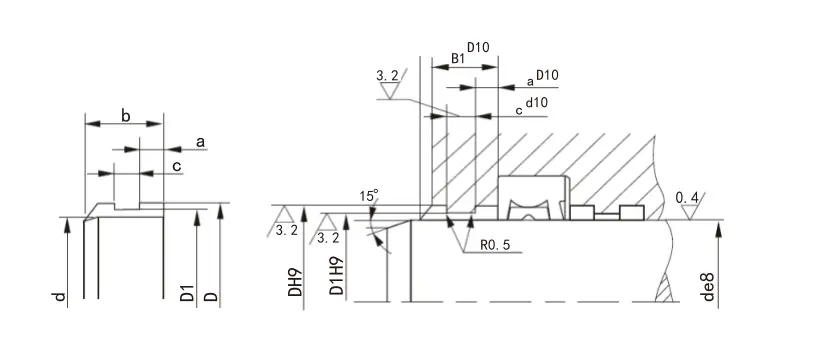

6. Gailu estrukturala:
Zehaztapenak:
| Eredu | Groove zabalera H + 0,2 |
Loditasun T - 0,05 |
Lodiera t T - 0,05 |
Loditasun T - 0,05 |
Loditasun T - 0,05 |
Loditasun T - 0,05 |
| RC1081 / 1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081 / 1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| Rc1081 / 1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Oharra: Lodia seriea normalean erabiltzen diren serieak dira. Beharrezko produktua taula honetan ez badago, jar zaitez gurekin harremanetan. | ||||||

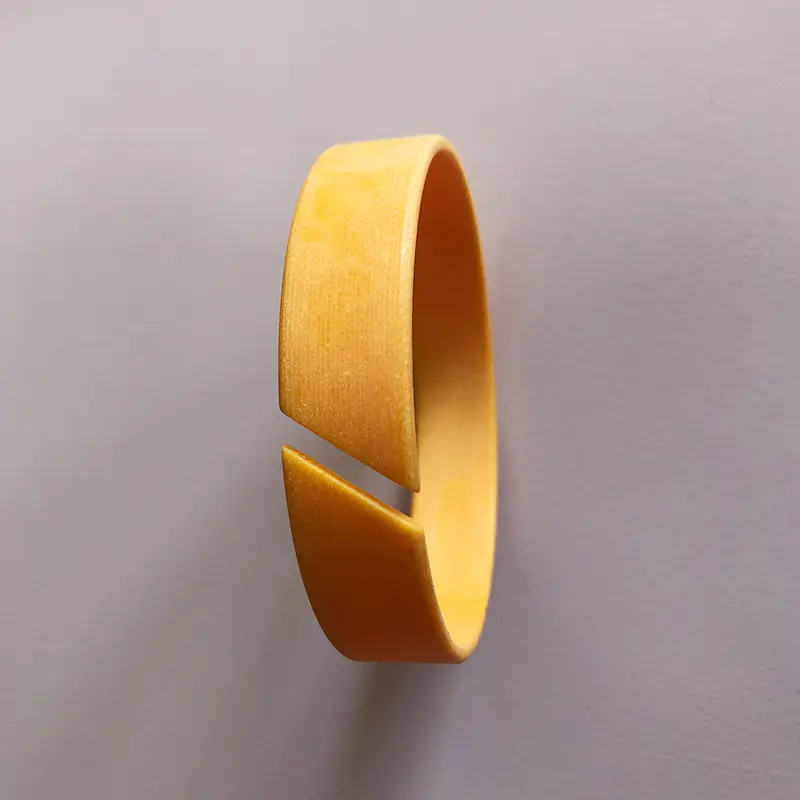

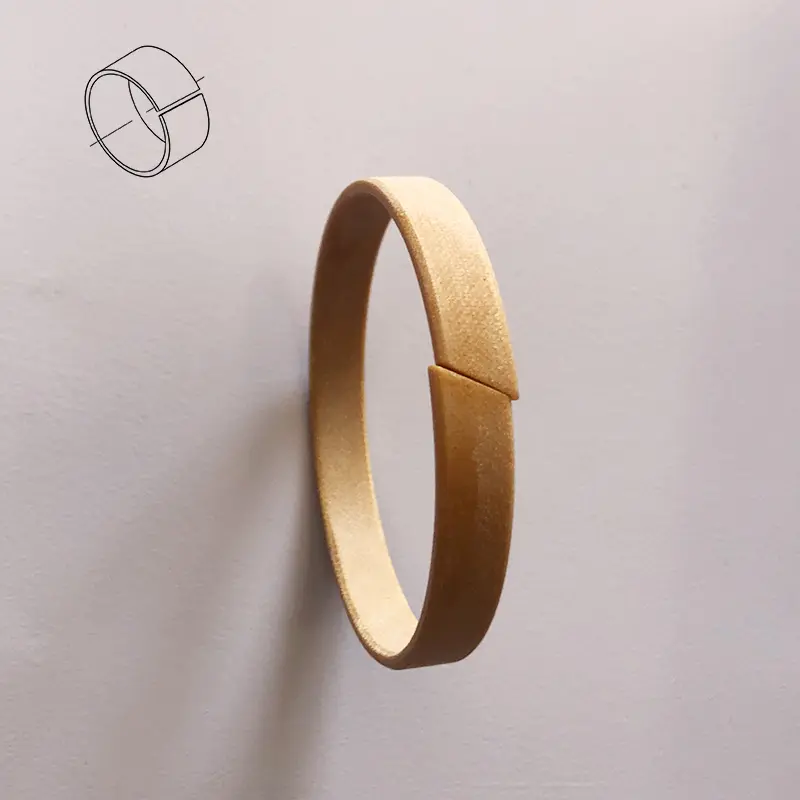

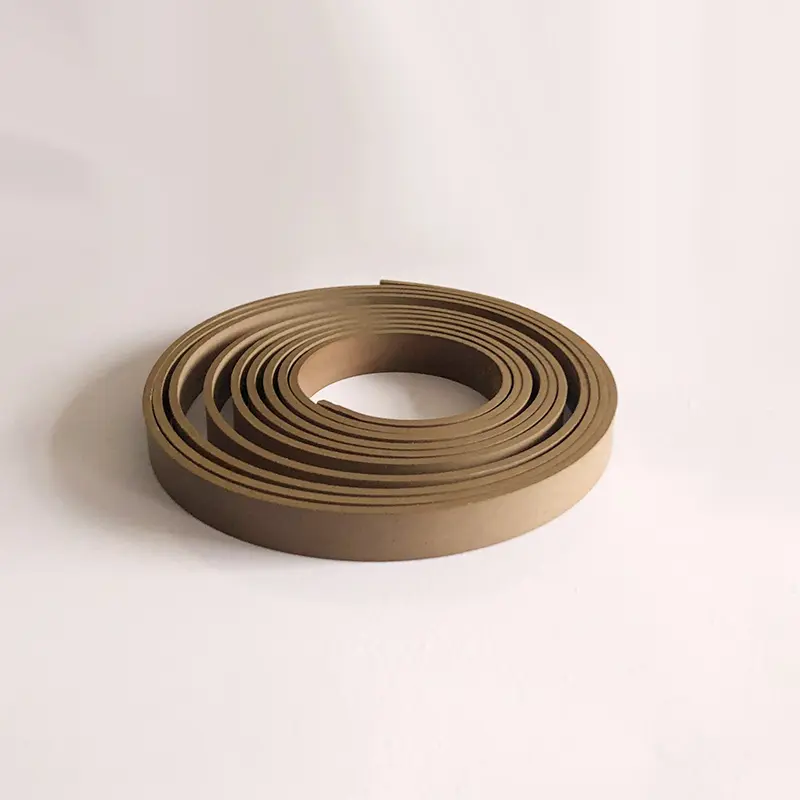

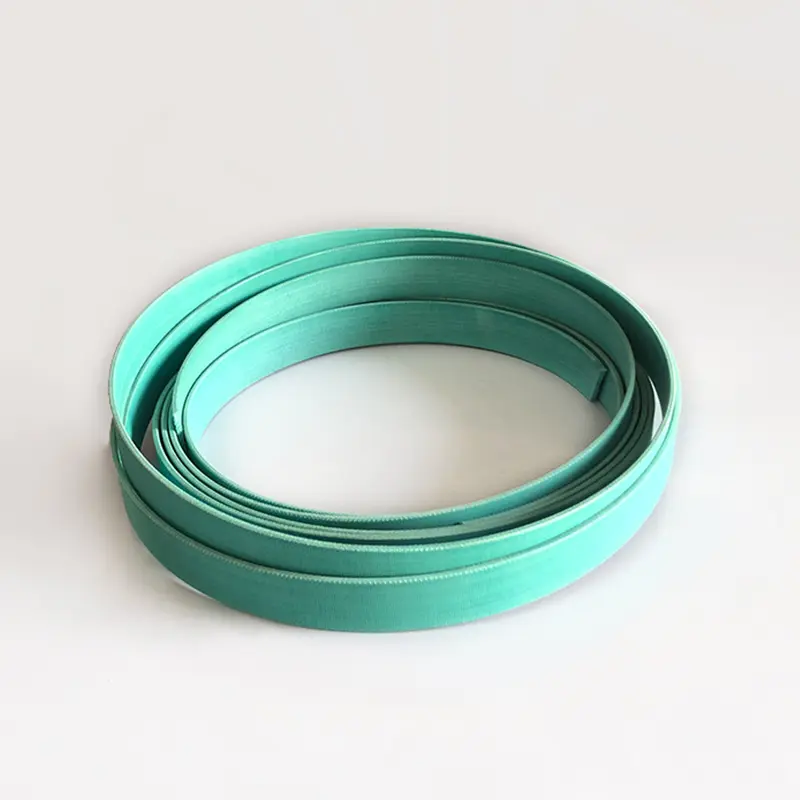

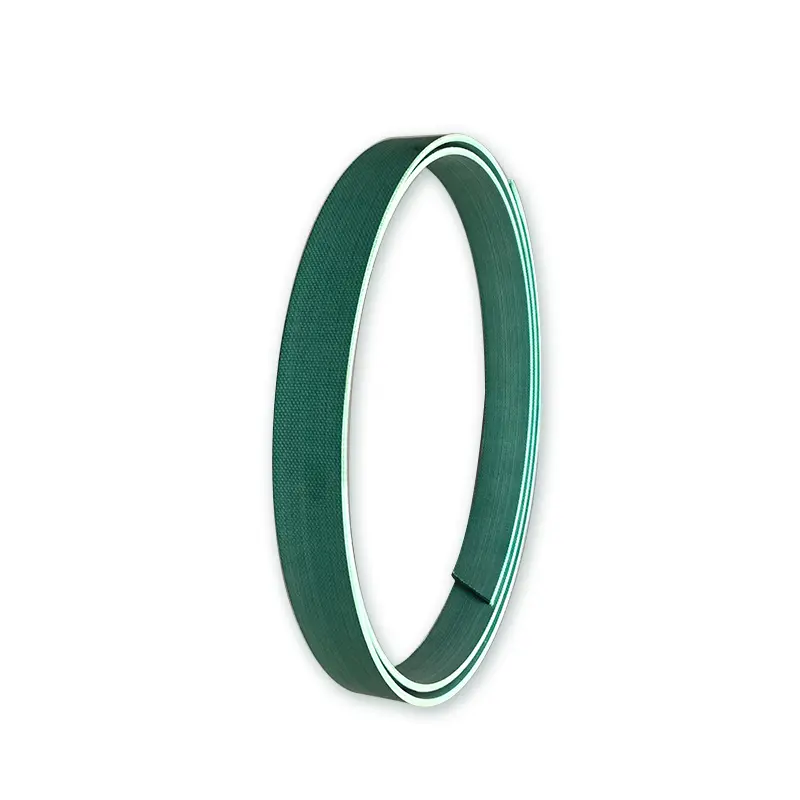

Oihalezko indar fenolikoen euskarria (gerrikoa)
Laguntza-eraztuna zilindro hidraulikoaren oinarrizko osagai garrantzitsua da. Eraztun irristakorraren garapenera egokitzeko, zigilu konbinatuak eta errodadura bigunen egiturak munduan, gure enpresak arrakastaz garatu ditu oihalezko euskarri fenoliko eraztunak (gerrikoak). Benetako erabilpen urteek erakutsi dute produktu honek antzeko atzerriko produktuen kalitate maila lortu edo gainditu duela eta erabiltzaileek oso goraipatu dutela. 1 eta 4 taulak gure enpresak sortutako euskarri eraztunen (gerrikoak) errendimenduko taulak dira.
Taula1 Gure laguntza-eraztunaren eta Busak + Shamba produktuen propietate fisikoen konparazioa
| Lagin iturria | Laguntza eraztunaren lodiera (mm) | Konpresioaren indarra (MPA) | Olioarekiko erresistentzia pisuaren aldaketa tasa olio hidraulikoa (70 ± 2 ℃ * 24h) | Indarra apurtzea (MPA) | Interlayer atxikimendua (KN / M) |
| Moda + Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Gure produktuak | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (grafitarekin) | 390 | 0.63 | 36.4 | 2.08 |
| Lagin mota | Gure produktuak | Orchot tlg ① | Duratec900 E ① | Turcite47 E ② | MT64 / 5B | Nokwr (eguna) | Diseinatu polinoximetilenoa | Katua (AEB) | |
| Neurtutako balioa | Beharrezko adierazleak | ||||||||
| Indar konpresiboa (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Lagin mota | Gure produktuak | Orchot tlg ① | Duratec900 E ① | Turcite47 E ② | MT64 / 5B | Nokwr (eguna) | Diseinatu polinoximetilenoa | Katua (AEB) | |
| Neurtutako balioa | Beharrezko adierazleak | ||||||||
| Indar konpresiboa (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Karga unitate bakoitzeko kontaktuaren luzera W (n / mm) | Hertz kontaktu erreleboa δH (N / mm2) | Marruskadura koefizientea | |||
| Marruskadura lehorreko egoera | Petrolio tantak lubrifikatzeko egoera | ||||
| Gure produktuak | Orchot tlg | Gure produktuak | Orchot tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

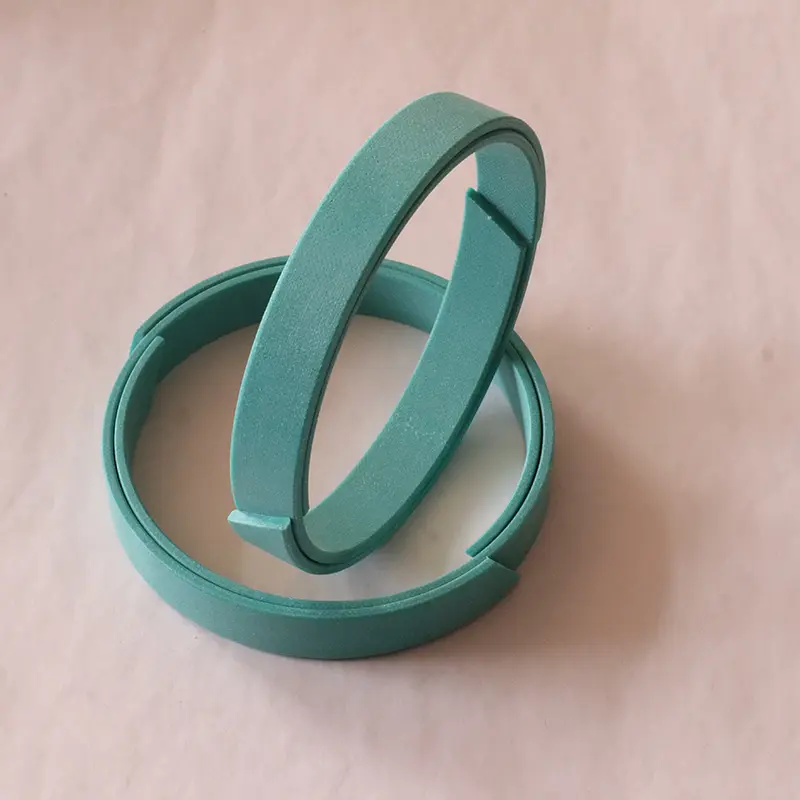

| Material | PTFE + Brontzea |

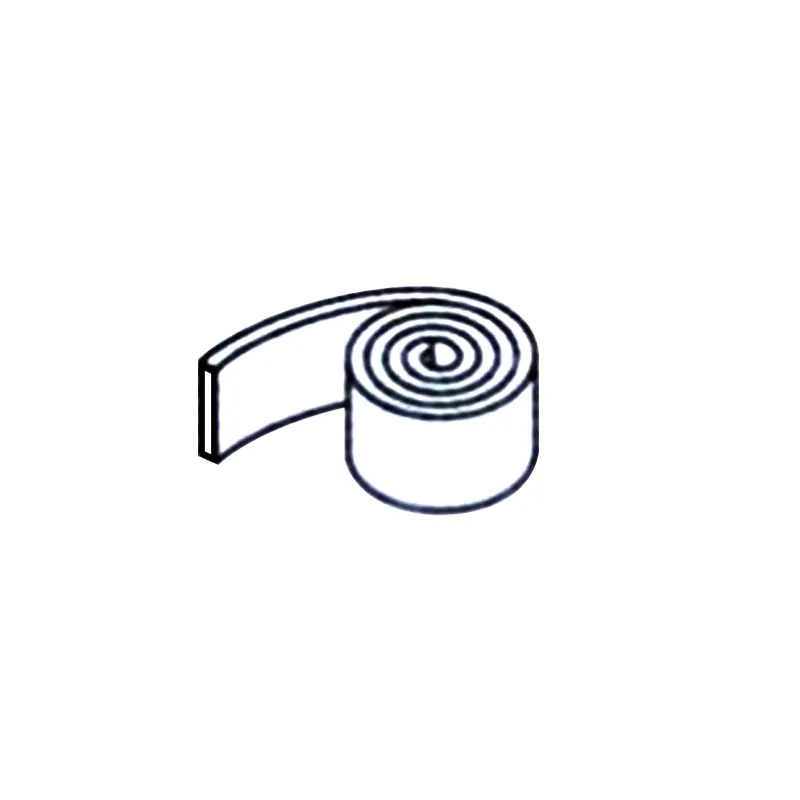

| Hornitu | Roll (normalean 20 metro inguru) edo ebaki behar den luzera |
| Abantailak | 1. Marruskadura baxua, ez zen arrastorik eta ziztadarik; |
| 2. Ondo funtziona dezake lubrifikazio nahikoa izan gabe; | |
| 3. Hainbat komunikabidearekiko erresistentea, egonkortasun kimiko bikaina; | |
| 4. Zilindroak eta zigiluak urratuz higadurarekiko eraztunean txertatutako objektu gogorrak har ditzakete, beraz, karga astunen egoeretan, higadura erresistenteen eraztun ugari erabili; | |
| 5. Era berean, higadura erresistentzia ona du abiadura handiko eta karga arinen egoeretan, beraz, gehien erabiltzen den higadurarekiko eraztuna da; | |
| 6. Ez da tamainako murrizketarik, diametro handiko egoeretan erabil daiteke. | |
| Tenperatura | -60 ~ + 200 ℃ |
| Abiadura maximoa | 15m / s |
| Gehieneko estrusioaren indarra | 15n / mm2 (20 °) |
| 7.5n / mm2 (80 °) | |
| 5n / mm2 (120 °) |

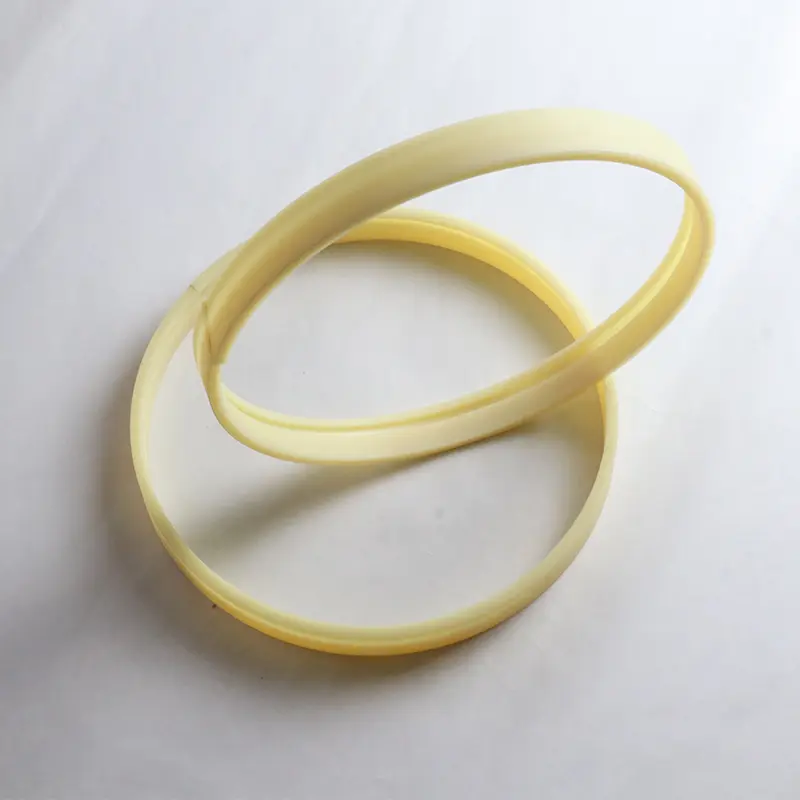

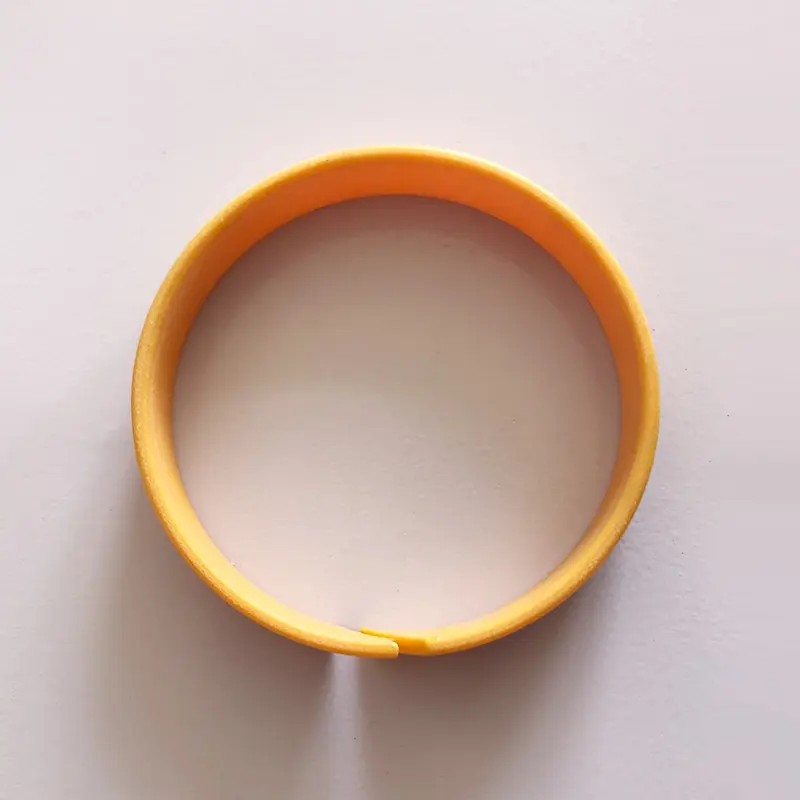

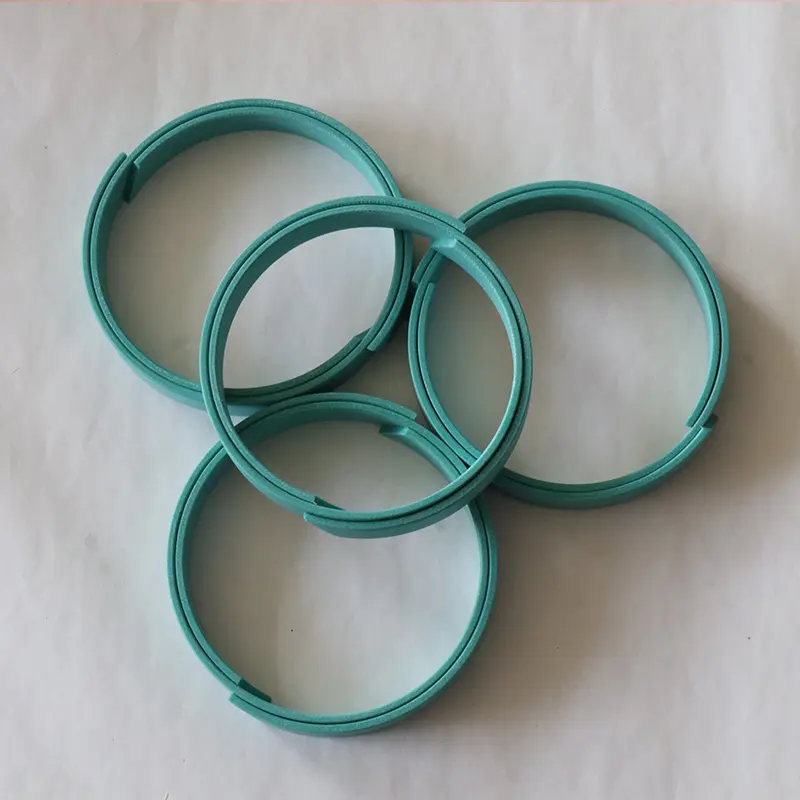

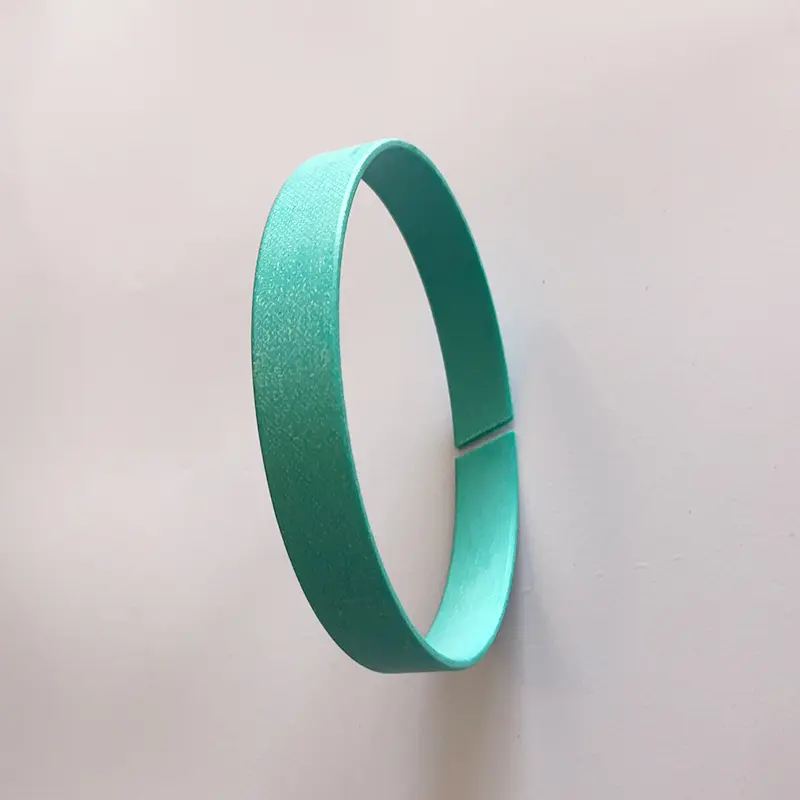

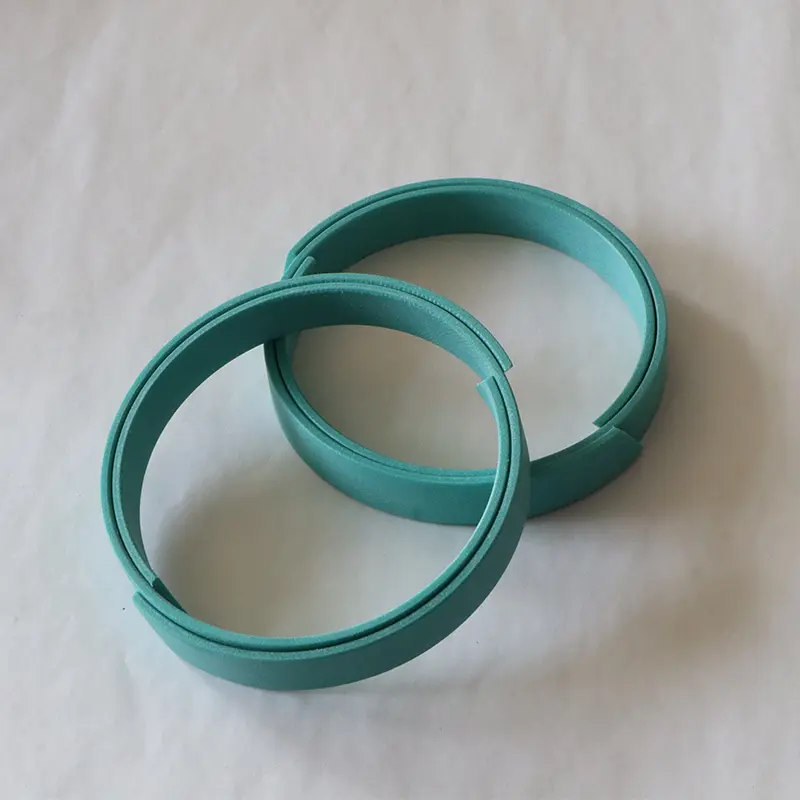

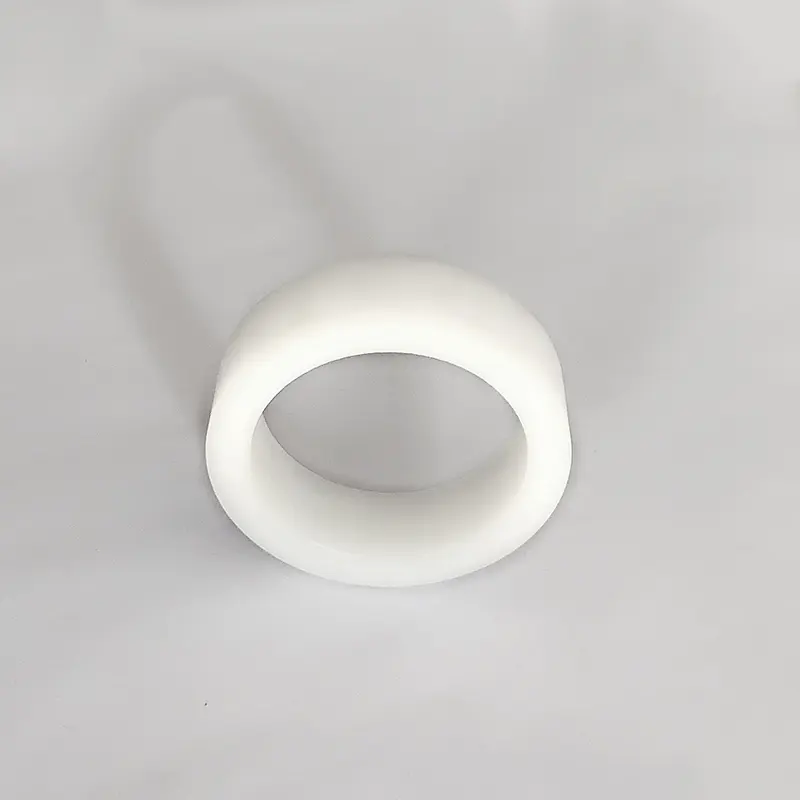

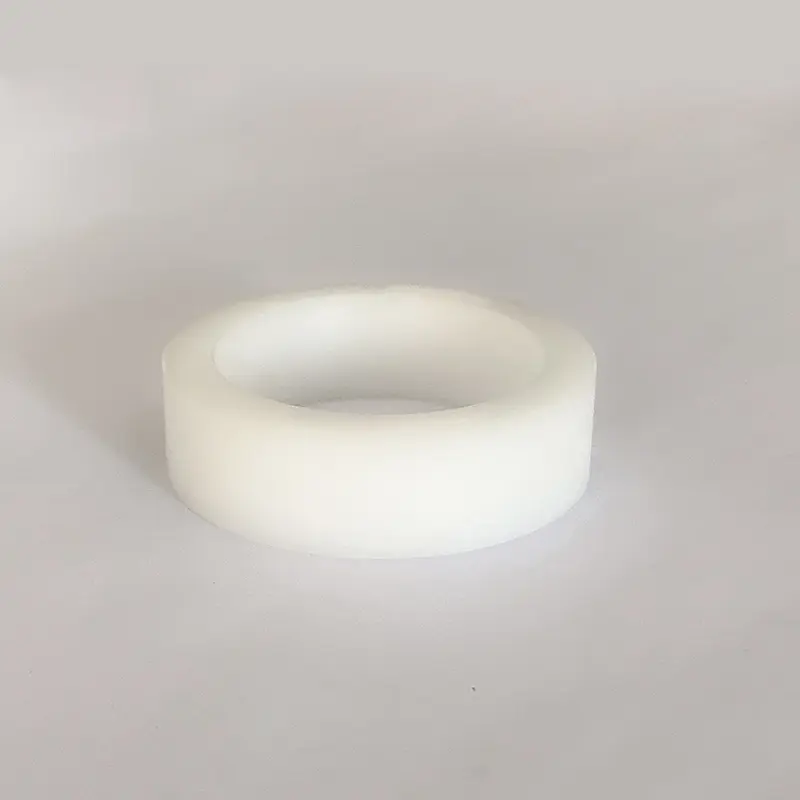

RCS Ez-metalezko gida eraztuna pistoi hagaxkarako

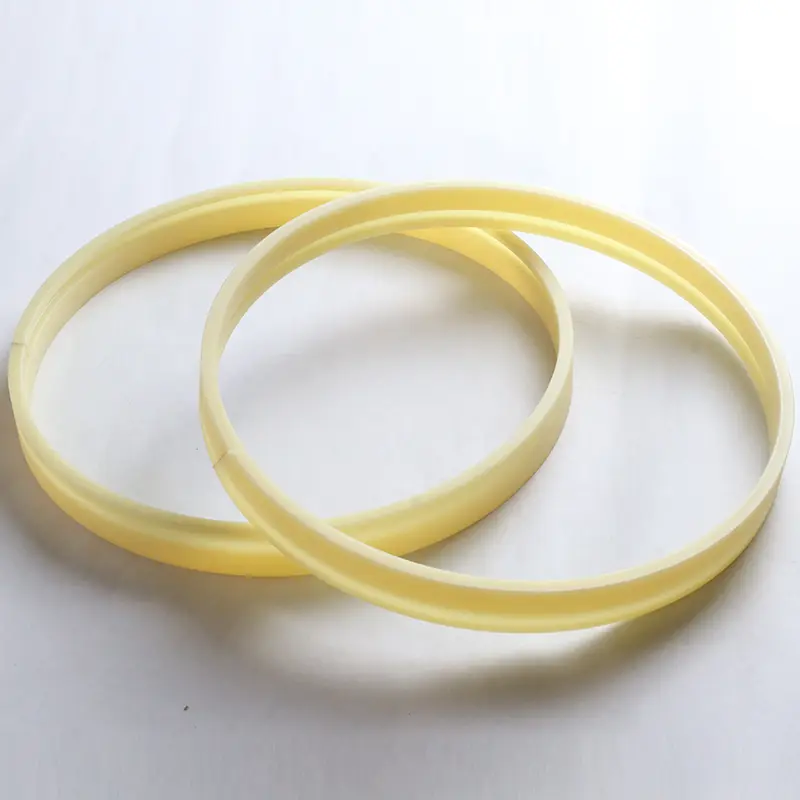

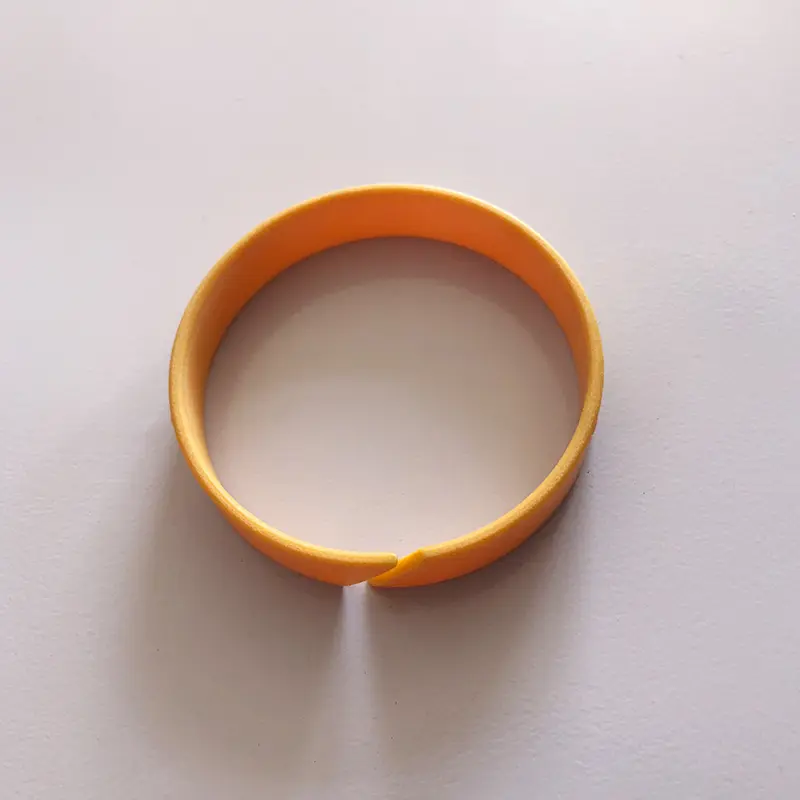

RCT Ez-metalikoko gida eraztuna pistoiarentzat
Zilindro hidraulikoan exekutatzen den pistoiaren edo pistoi hagaxkarentzat, higadura eraztunak gidaritza-efektu zehatza du eta indar erradialak xurgatu ditzake. Aldi berean, higadura eraztunak zilindro hidraulikoan zatiak irristatzeko metalezko harremana ekidin dezake. Metalezko higadura eraztunekin alderatuta, metalezko higaduraren eraztunek abantaila ugari dituzte. Horien artean, oihalezko indar fenolikoak eta PTFE gida eraztunak eskuragarri daude guneko ebaketa mota eta erabilitako motako motako.
1. higadura erresistentzia ona
2. Saihestu metalezko metalezko kontaktua
3. bibrazio mekanikoa ezabatu dezake
4. higadurarekiko eraztunaren erdigunea dela eta, erradikaltasun agiri handi bat onartzen da
5. Zirrikitu erraza eta erraza da instalatzeko
6. Goiko abantailetan oinarritutako mantentze kostu baxua, oso erabilia da
Materiala:
1. Polytetrafluoroethylene PTFE3 (material orokorra), PTFE4 (ura bezalako biskositate txikiko komunikabideei aplikagarria), PTFE1 (pneumatika bezalako marruskadura eskakizunak)
2. Polioximetilenazko pomoa edo nylon pa eta bere material aldatuak
3. Formaldehido erretxina + zuntz prif sendotzea
Material desberdinetako karga-edukiera (erreferentzia)
| Material | Giltza Max (n / mm2) eramatea |
| PTFE betetako kobre hautsa | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| Hautsa fenolikoa oihalekin | 90 (60 ℃); 40 (80 ℃) |
| Polinoximetilenoa edo nylon | 25 (60 ℃); 15 (80 ℃) |
| Polinoximetilenoa edo nylonez beteta | 40 (60 ℃); 30 (80 ℃) |
| Leuntasun | Rtmax (μm) | Ra (μm) |
| Azalera irristakorra | ≤2.5 | 0,05-0,3 |
| Groove Behean | ≤11 | ≤2 |
| Groove Alde | ≤15 | ≤3 |

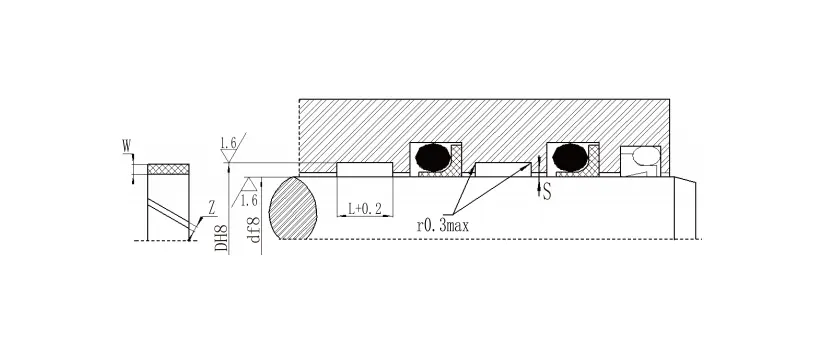

Pistoi Rod Gida Eraztunen zehaztapen seriea
| Haga diametroa | Beheko diametroa | Groove zabalera | Loditasun | Tarte |
|
Haga diametroa | Beheko diametroa | Groove zabalera | Loditasun | Tarte |
| D F8 / H9 | D h8 | L+0.2 | W | Z | D F8 / H9 | D h8 | L+0.2 | W | Z | |
| 8-20 | d + 3.1 | 2.5 | 1.55 | 1-2 | 200-999,9 | D + 5 | 25 | 2.5 | 8-33 | |
| 10-50 | d + 3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D + 5 | 25 | 2.5 | 33-134 | |
| 15-140 | D + 5 | 5.6 | 2.5 | 2-5 | 280-999,9 | D + 8 | 25 | 4 | 10-33 | |
| 20-220 | D + 5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D + 8 | 25 | 4 | 33-70 | |
| 80-400 | D + 5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
