Presio handiko pistoi haga zigiluak

Presio handiko pistoi haga zigiluak presio handiko zigilatzeko produktua da. Zigiluen fabrikatzaile eta hornitzaile profesionala gara. Produktu hau PTFE zigilatzeko eraztun batez osatuta dago eta O itxurako gomazko eraztun bat da, hau da, modu bakarreko zigilatzeko mugimendu hidraulikoetarako egokia da. Oso prest gaude produktuen informazio eta aipu gehiago emateko, jar zaitez gurekin harremanetan.

Bidali kontsulta

Produktuaren Deskribapena

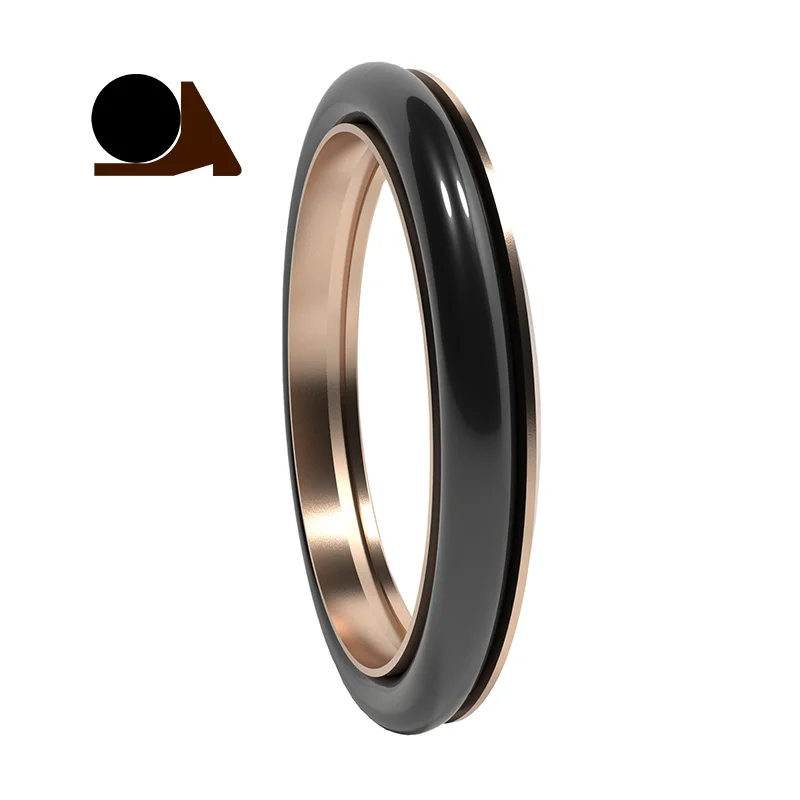

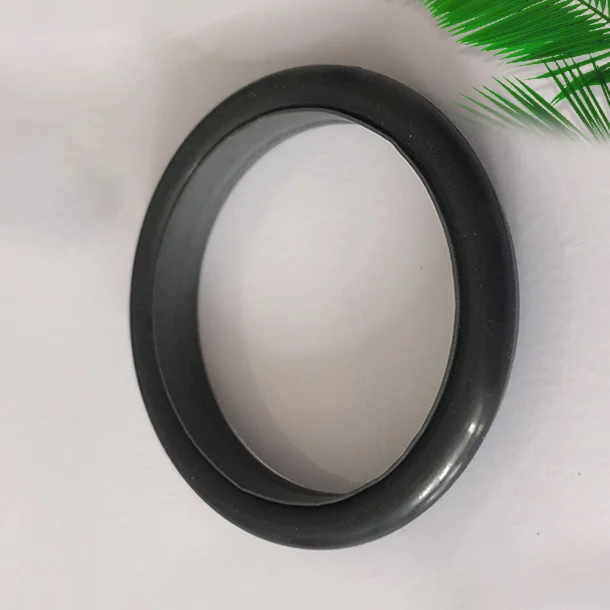

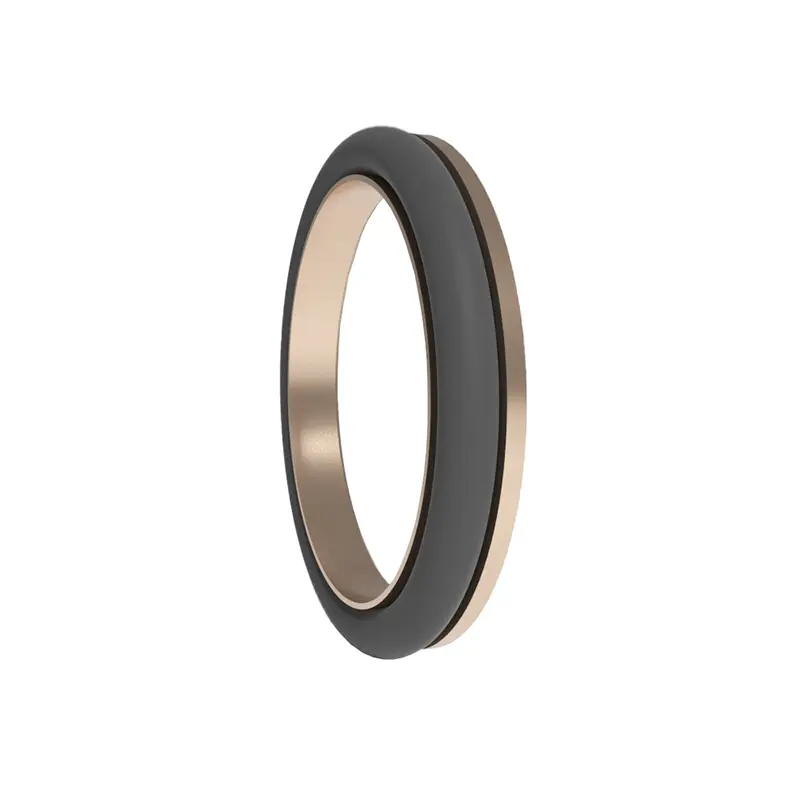

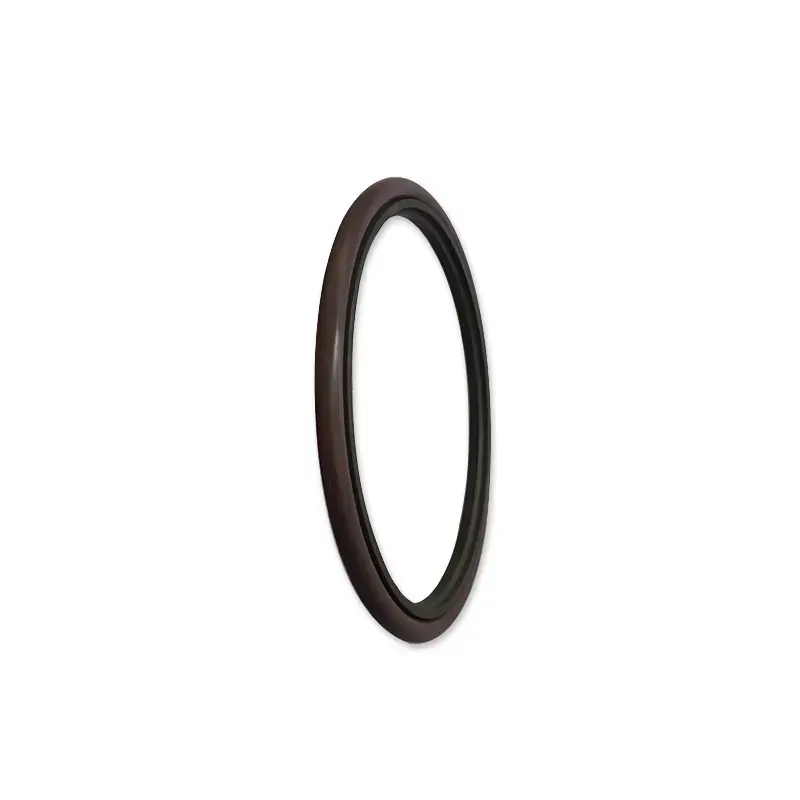

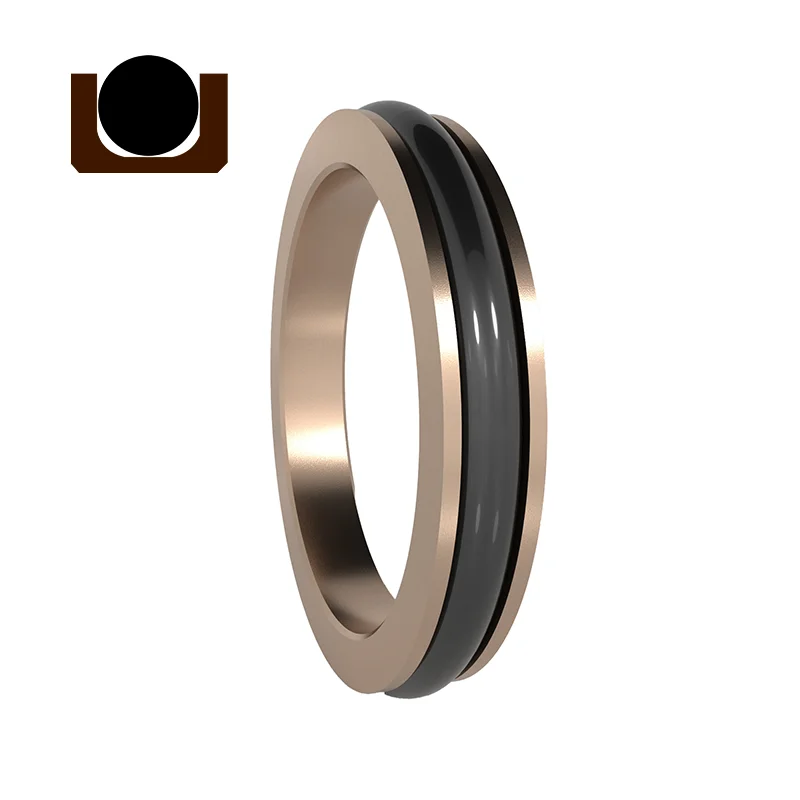

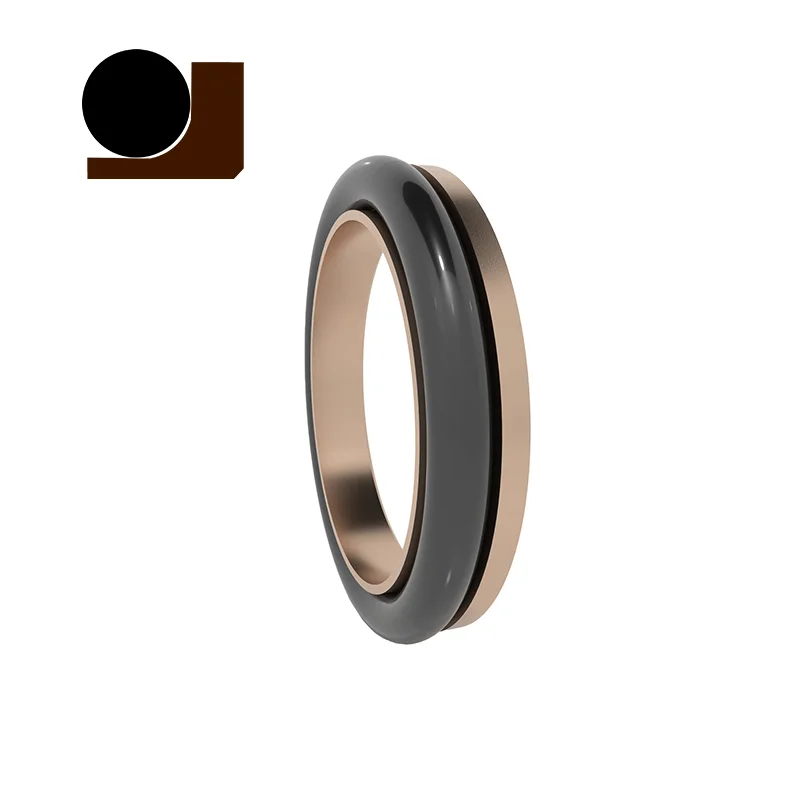

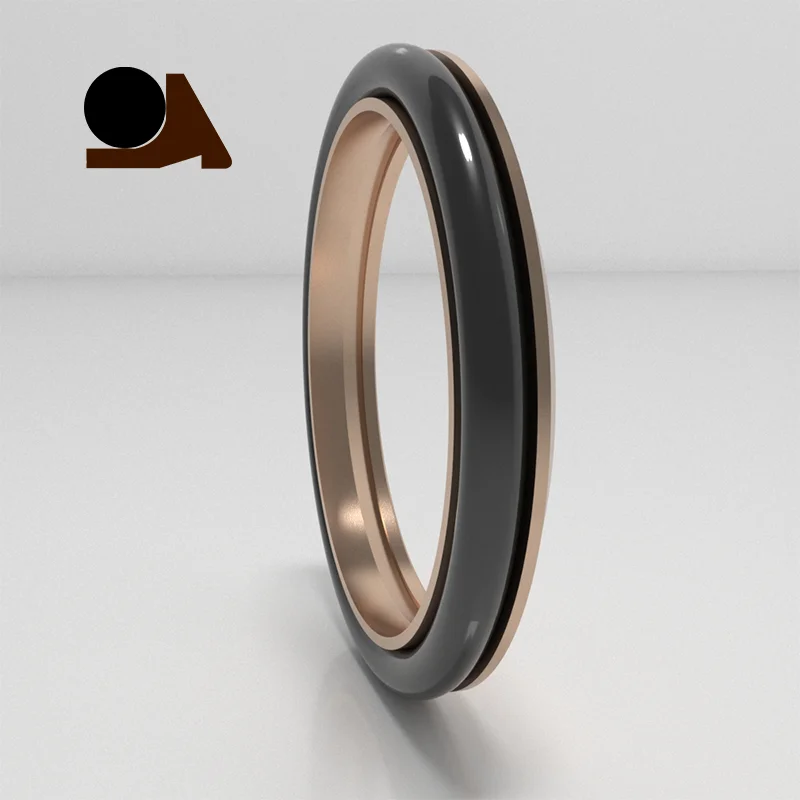

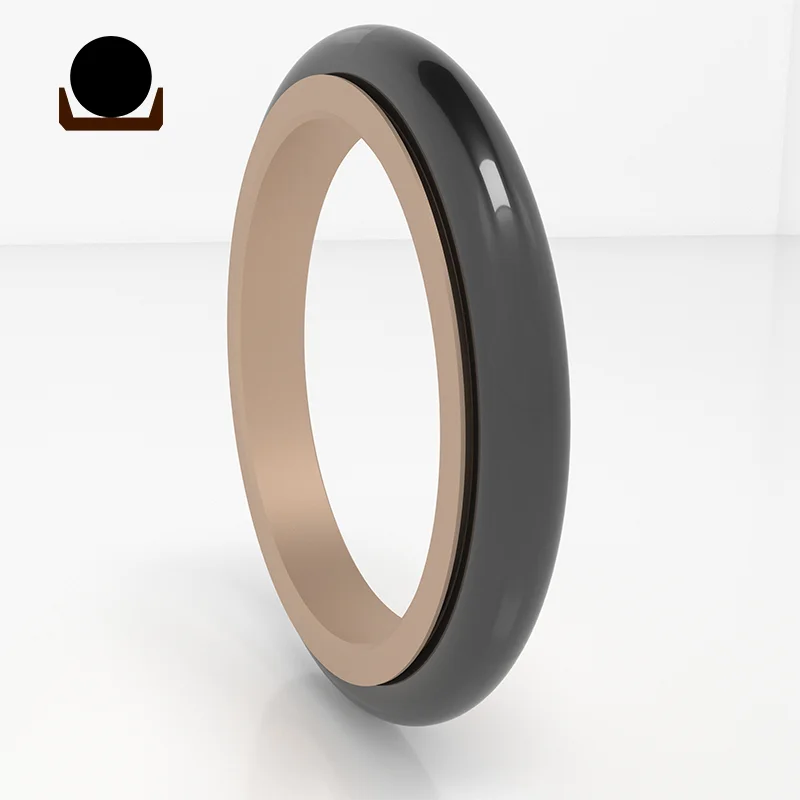

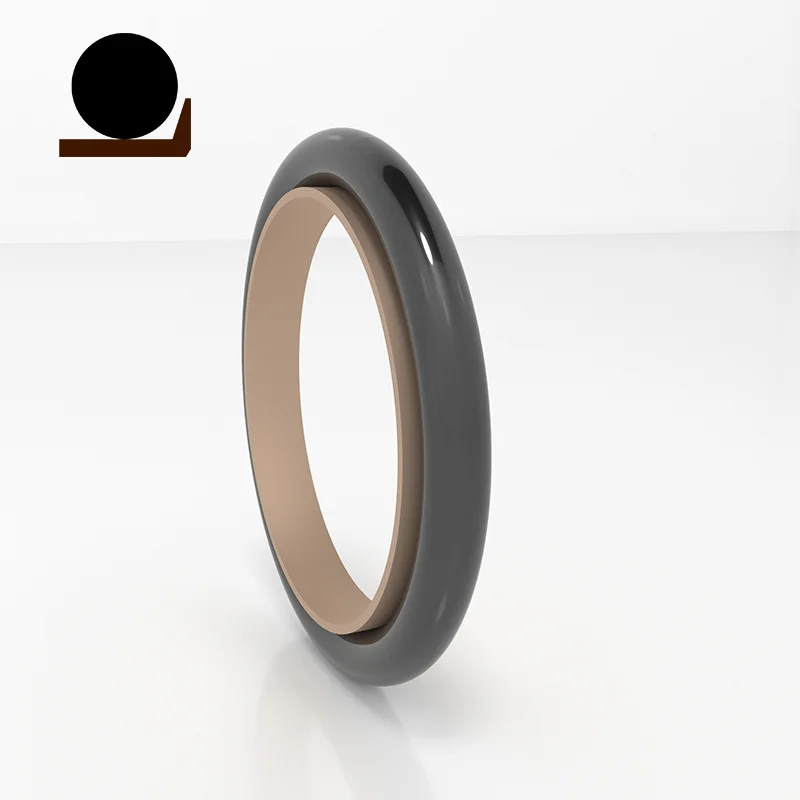

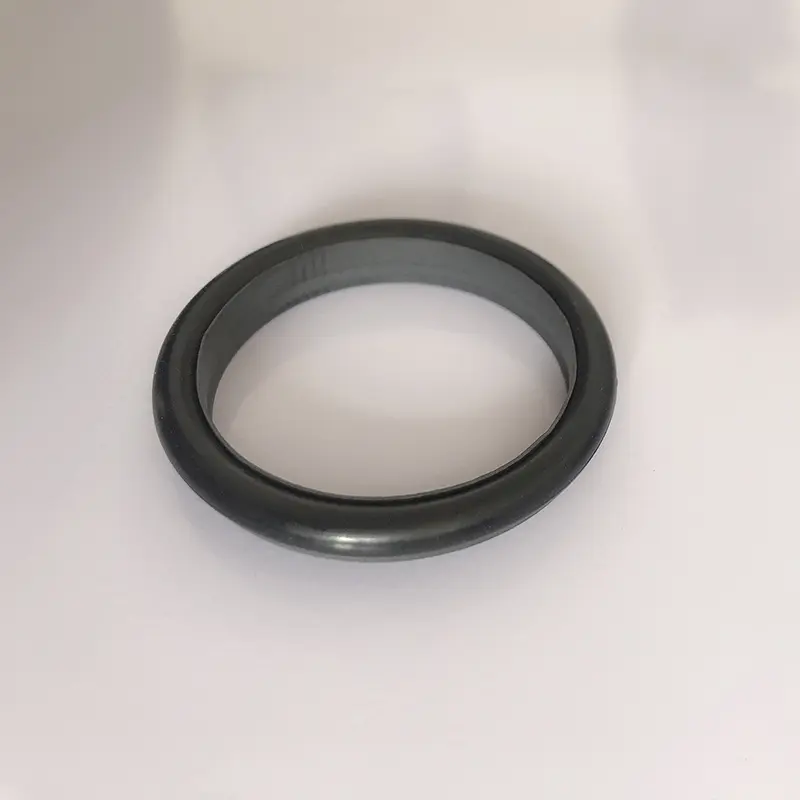

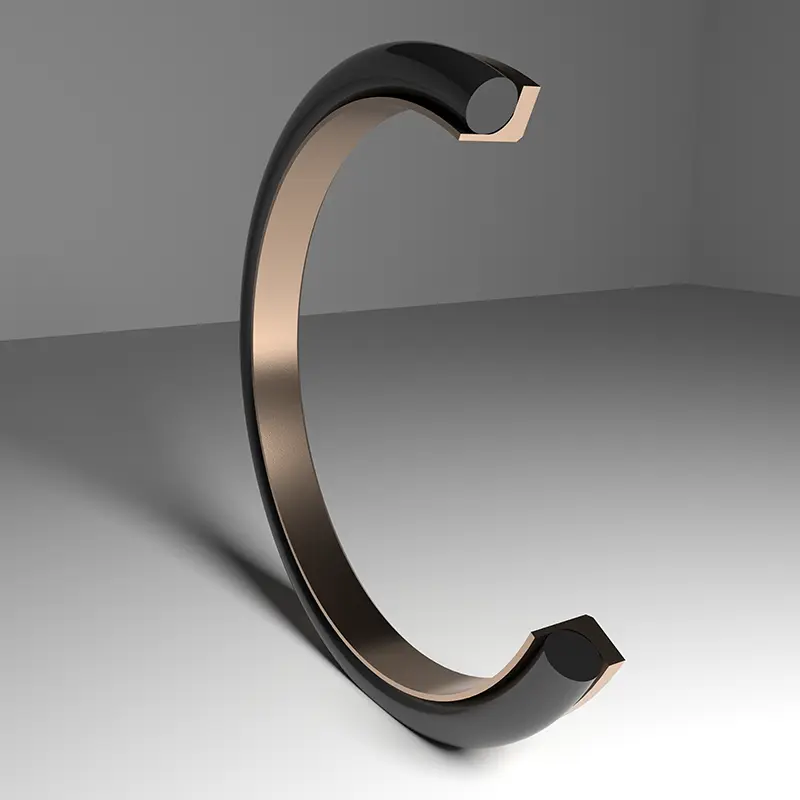

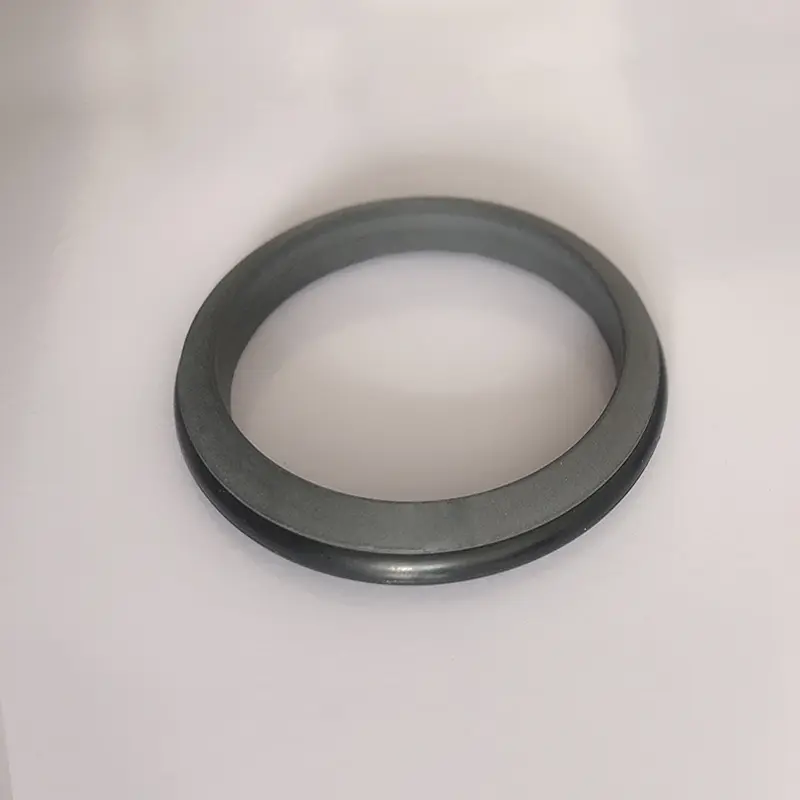

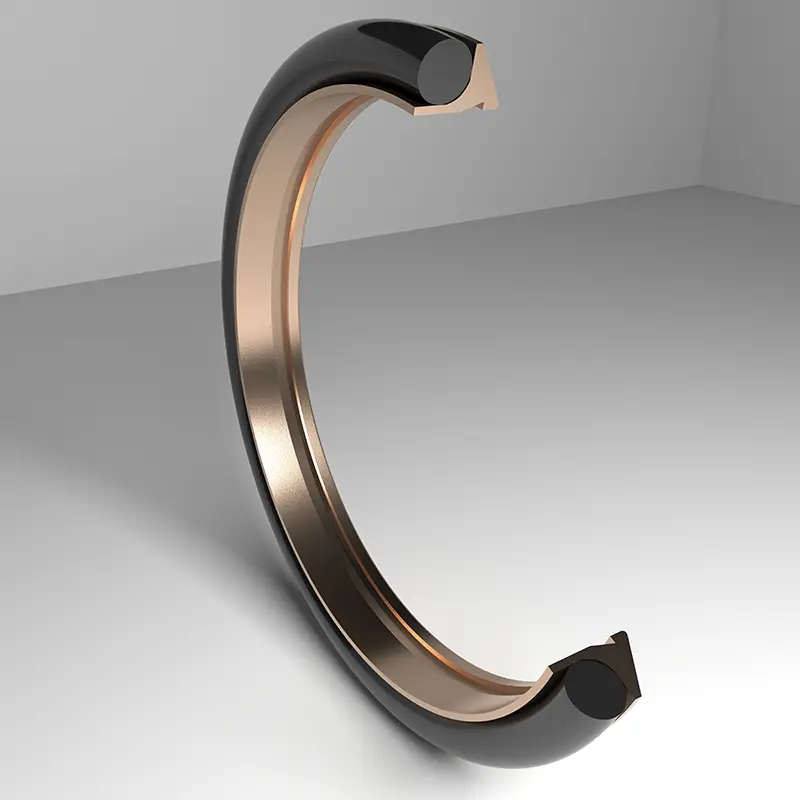

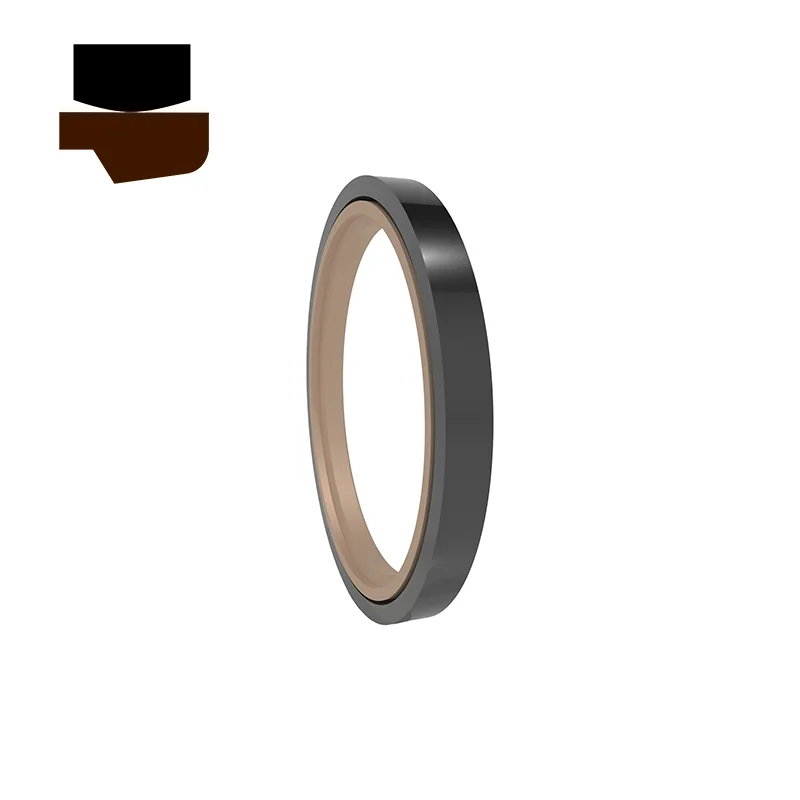

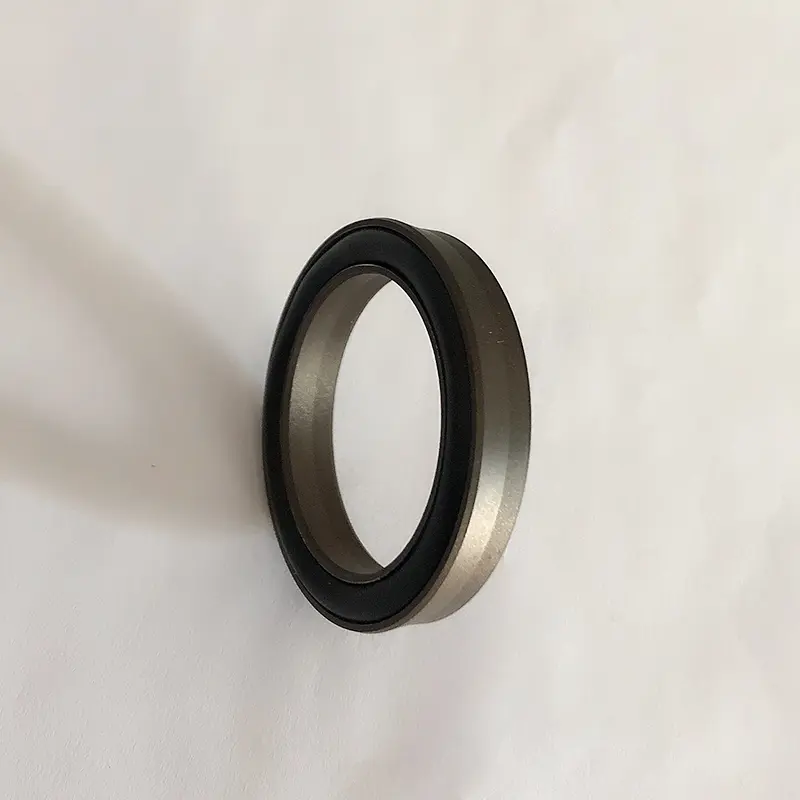

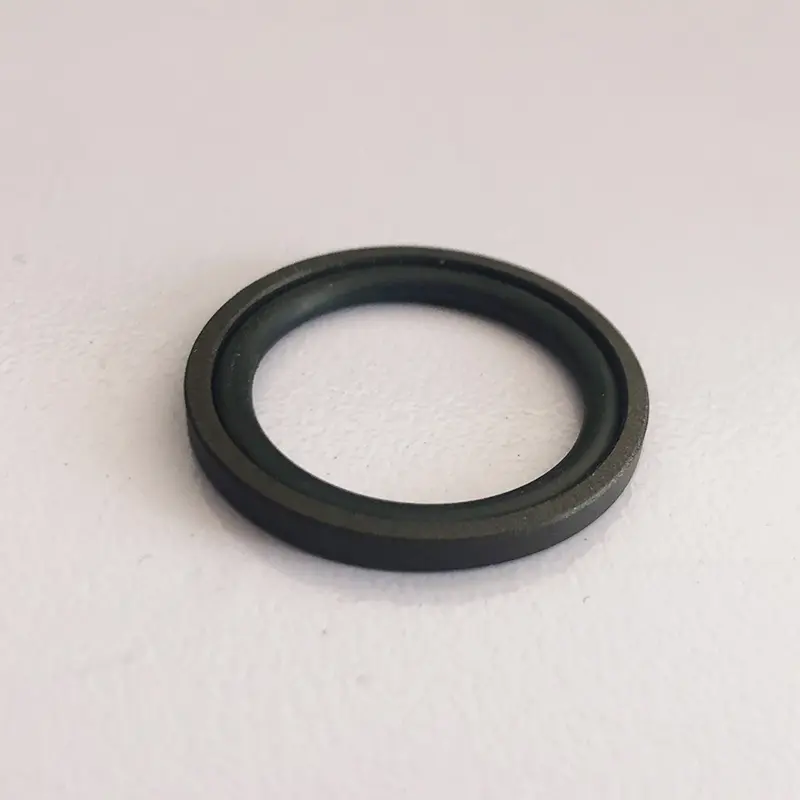

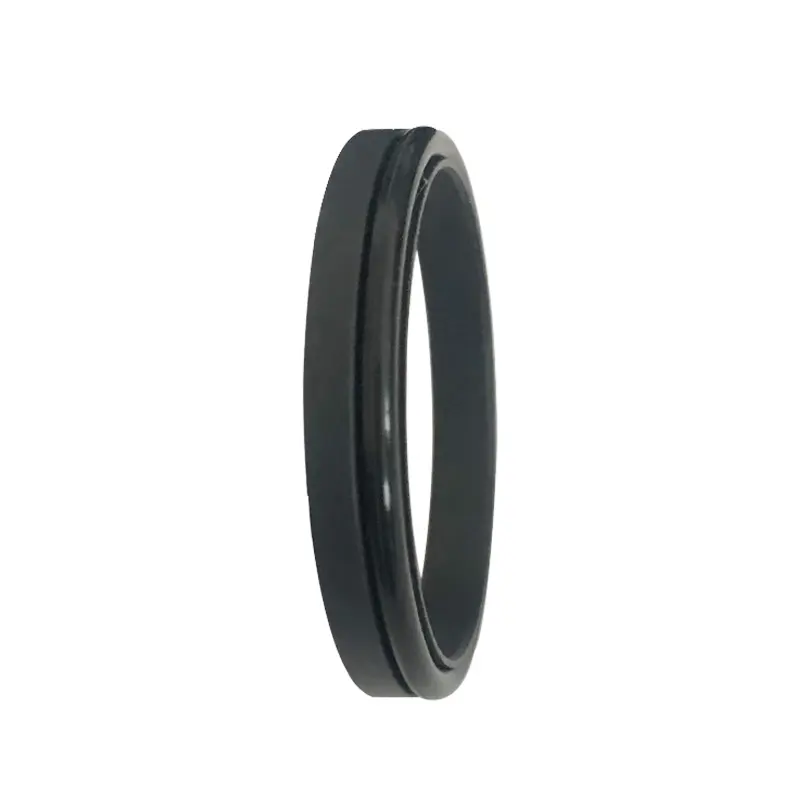

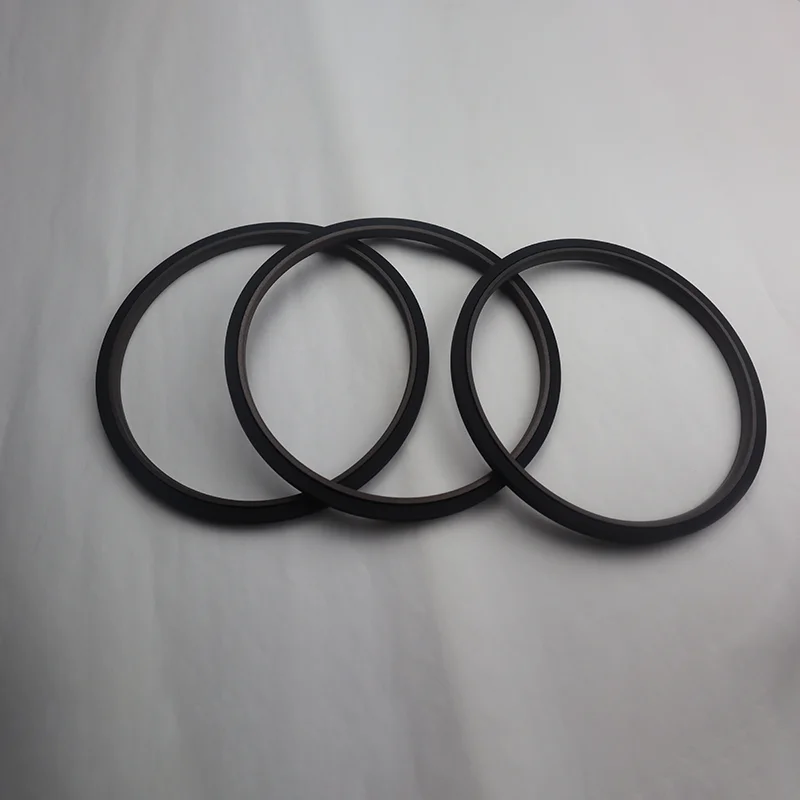

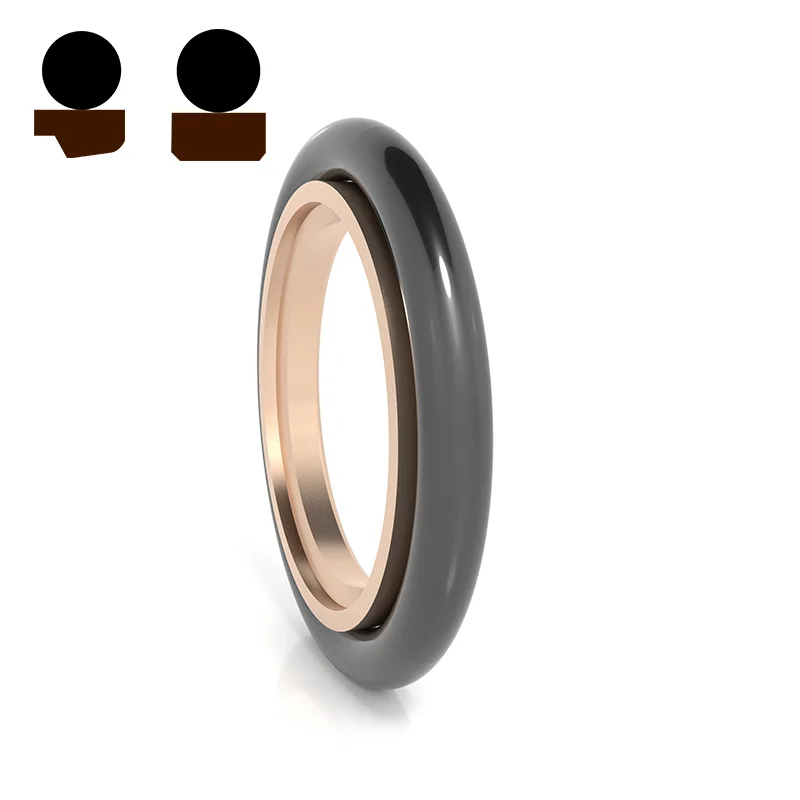

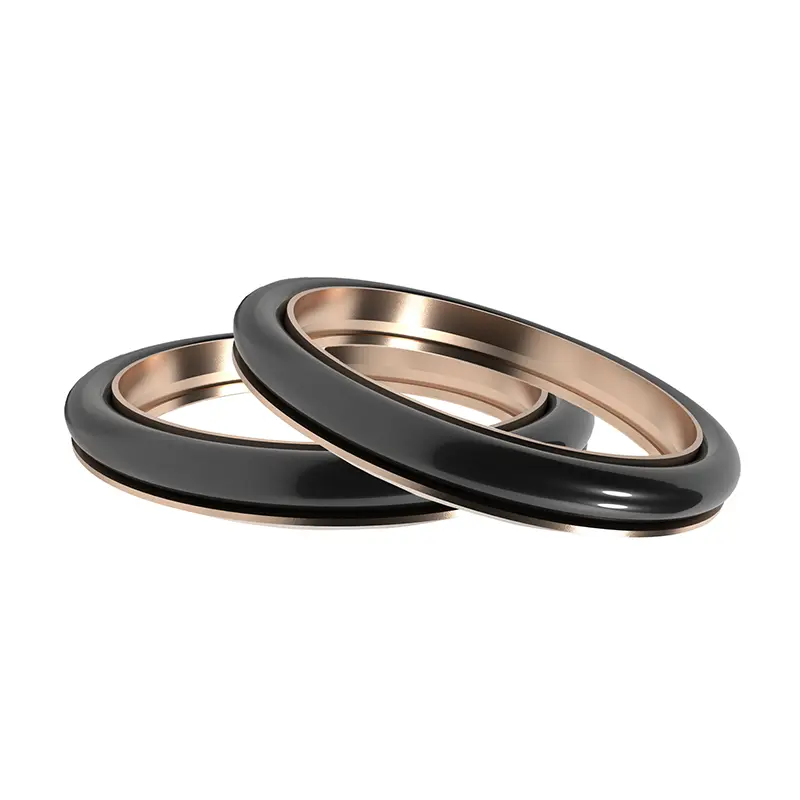

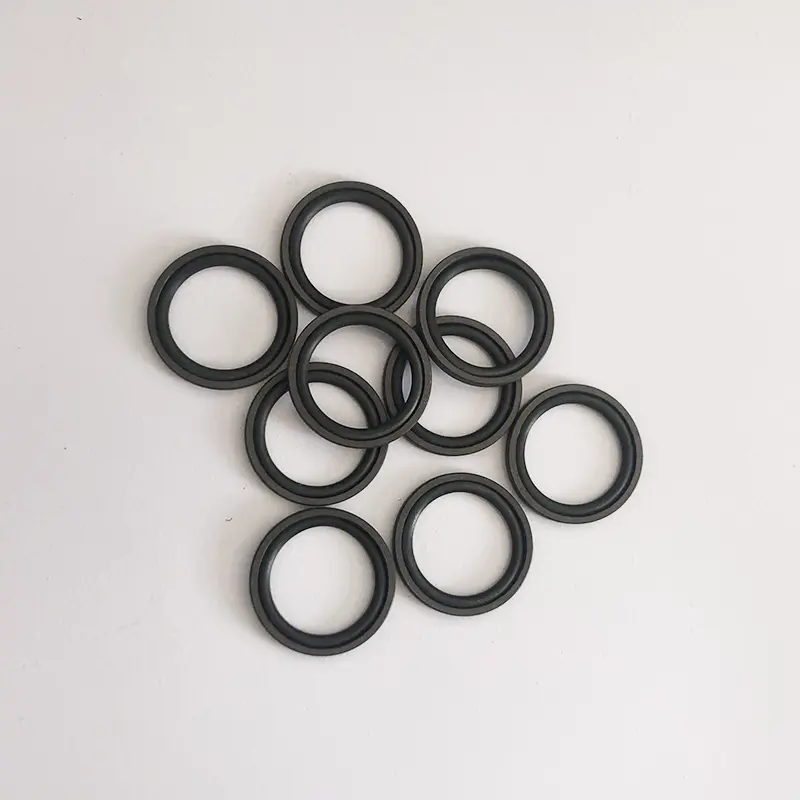

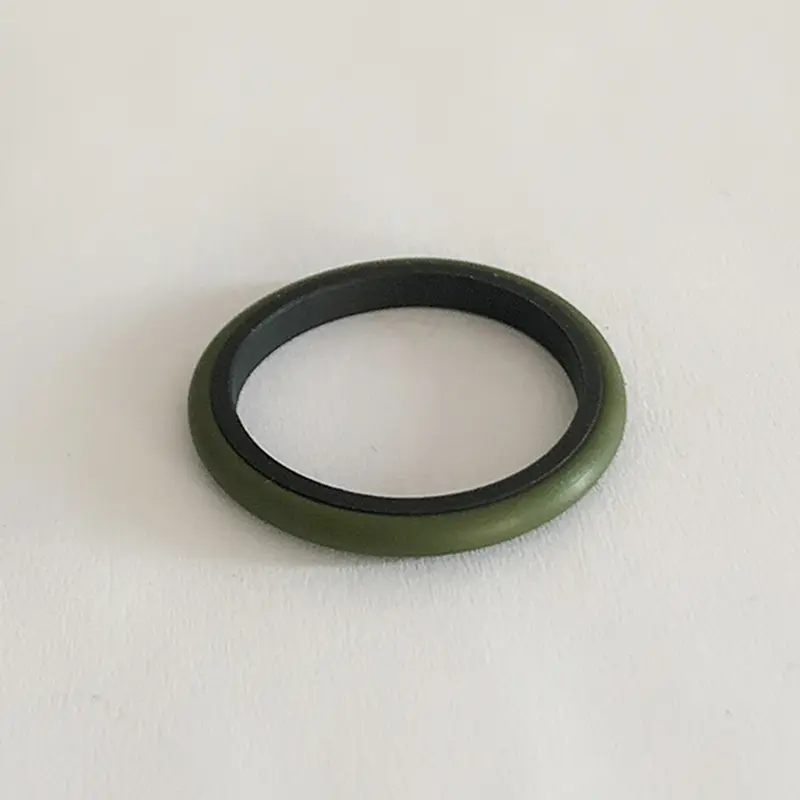

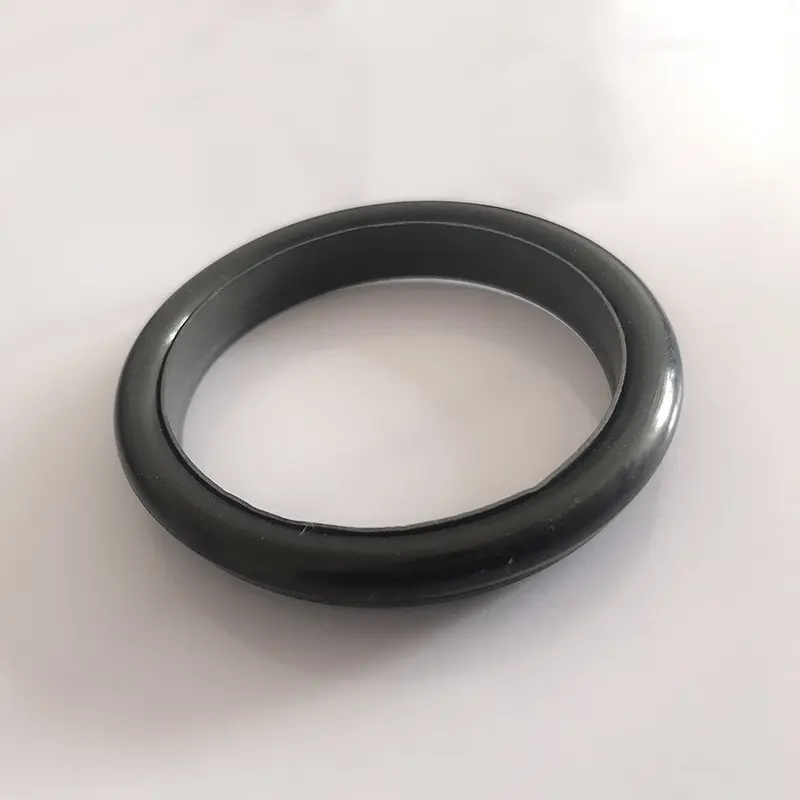

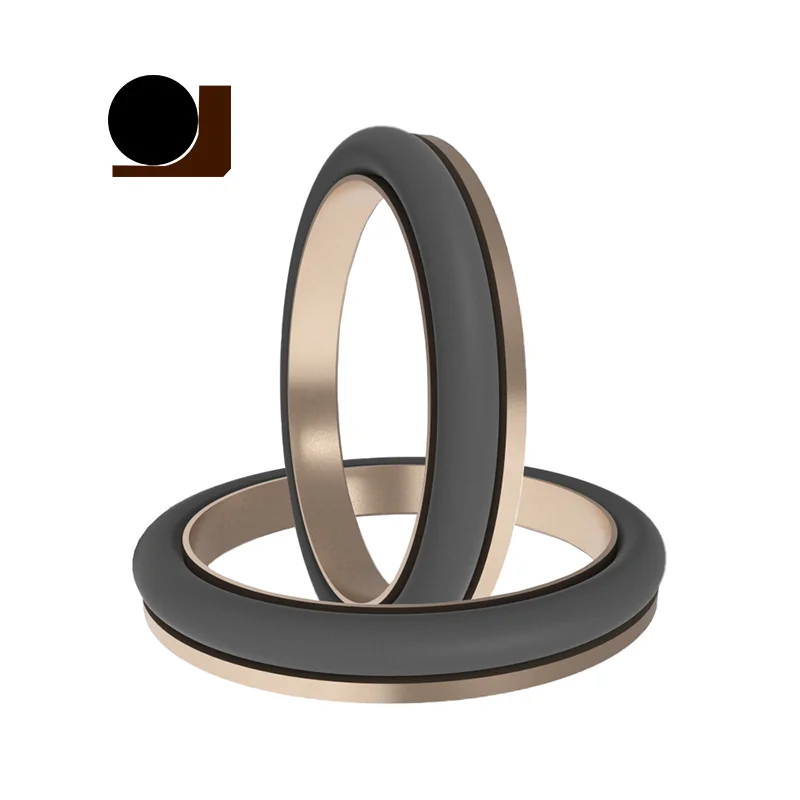

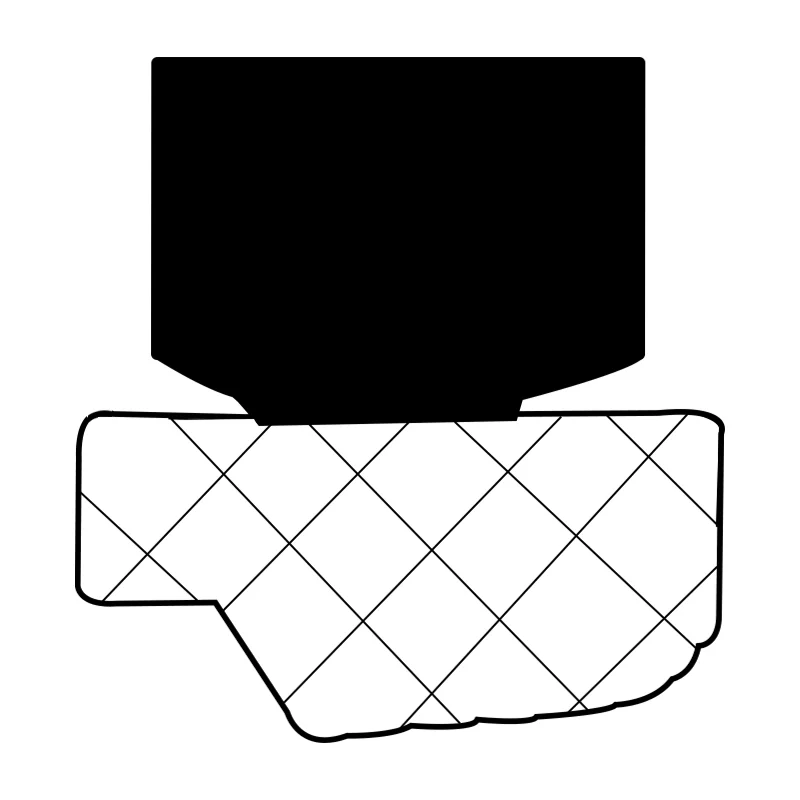

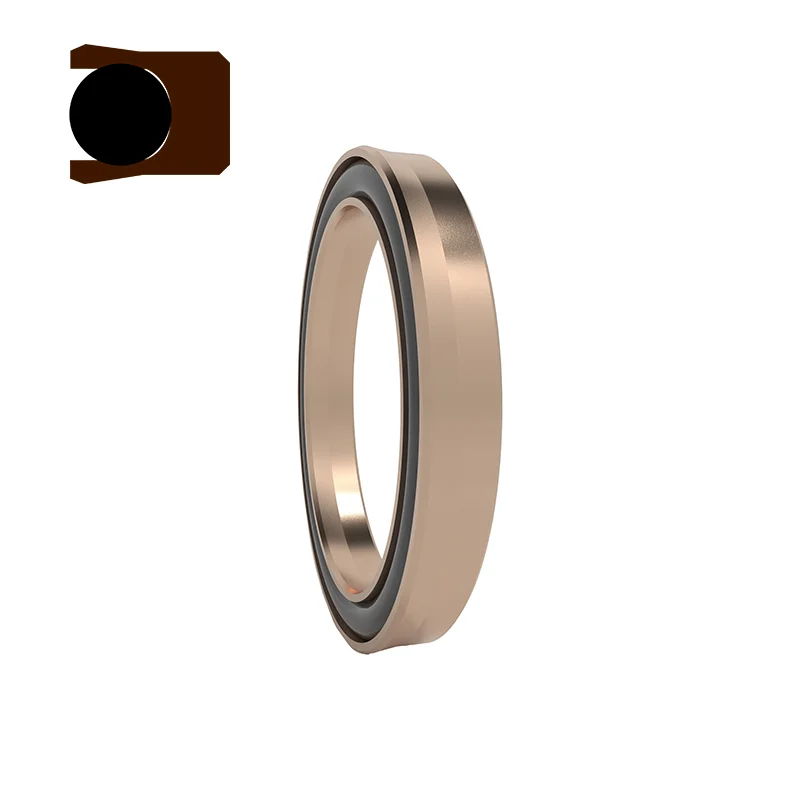

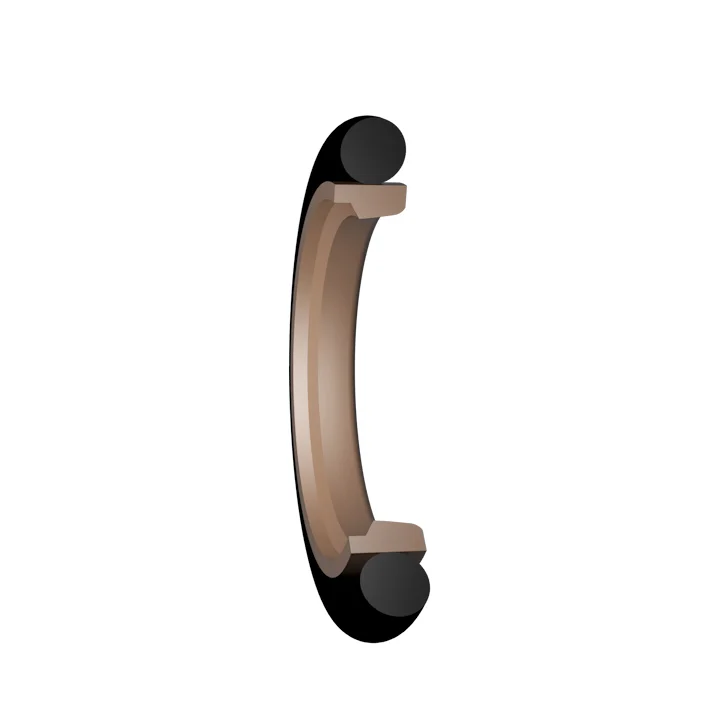

High Pressing Piston Rod-ek PTFE zigilatzeko eraztunek eta O itxurako gomazko eraztunek osatzen dute. RC01-RC14 seriean banatuta daude, eraztunekin bat datozen arabera. Lanean egitean, O-Ring-ek indar erradiala eskaintzen du zigilatzeko eraztunaren higadura konpentsatzeko, eta zigilatzeko eraztunaren ezpainaren diseinu meheak ondo moldatzen du. Bi lan egiten dute elkarrekin zigilatzeko efektu ona sortzeko.

Presio handiko pistoiaren hagaxkak oso erabiliak dira injekzio-makinetan eta die-casting makinetan, ingeniaritza-makineria industrialetan, hondeatzaileen eta kargatzaileetan, ingeniaritzako makinerietan, automobilen fabrikazioan eta mantentze-lanetan, lurreratze engranajeak eta aeroespazioan eta aeroespen-engranaje hidraulikoetan. Sistema hidraulikoen funtzionamendu egonkorra eta ihesak ekidin ditzakete modu eraginkorrean.

Produktuen ezaugarriak eta aplikazioak:

Ezaugarriak:

1. Presio handiko pistoi haga zigiluak erabil daitezke aplikazio hidrauliko eta pneumatikoetarako.

2. Zigilatzeko errendimendua beti da ona presio handiko zigilatzeko baldintzak izan ala ez.

3. Marruskadura baxua, hasierako erresistentzia txikia, mugimendu leuna, marruskadura berdina eta estatikoa, ez da arrastorik.

4. Zigiluak bizitza luzea du, oliorik gabeko lubrifikazio zigilatzeko egokia.

5. Egiturazko espazio txikia eta instalazio eta mantentze erraza.

Lan baldintza aplikagarriak:

Presio handiko pistoi haga zigiluen inguruko lan baldintzak aplikagarriak (mugen balioak ez dira aldi berean agertu behar)

Profil	Eredu	Presioa (MPA)	Tenperatura (℃)	Abiadura (m / s)	Komunikabideak
	RC01 / RC02	≤70	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Olio hidraulikoa, sugarra atzeratu fluidoa (HFA / HFB), gasa eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	RC03 / RC04	≤100	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Olio hidraulikoa, sugarra atzeratu fluidoa (HFA / HFB), gasa eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	RC05	≤200	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako petrolio hidraulikoa, sugarra retardant fluidoa (HFA / HFB), ura eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	RC06 / RC07	≤100	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako olio hidraulikoa, sugarra atzeratu fluidoa (HFA / HFB), gasa eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	RC08 / RC09	≤200	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako petrolio hidraulikoa, sugarra retardant fluidoa (HFA / HFB), ura eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	Rc10	≤260	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako petrolio hidraulikoa, sugarra retardant fluidoa (HFA / HFB), ura eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	Rc11	≤60	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako petrolio hidraulikoa, sugarra retardant fluidoa (HFA / HFB), ura eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	Rc11-b	≤60	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako petrolio hidraulikoa, sugarra retardant fluidoa (HFA / HFB), ura eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	RC12	≤60	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako petrolio hidraulikoa, sugarra retardant fluidoa (HFA / HFB), ura eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	RC13	≤20	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako olio hidraulikoa, sugarra atzeratu fluidoa (HFA / HFB), gasa eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	Rc14	≤20	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako olio hidraulikoa, sugarra atzeratu fluidoa (HFA / HFB), gasa eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)

Materialen hautaketa:

1. Bat datozen o eraztun materialak hauta daitezke: R01 Nitrile kautxua (NBR), RO2 fluororubber (FKM), etab.

2. Zigilatzeko eraztun materialak: PTFE1, PTFE2, PTFE3, PTFE4, PU, etab.

Agindu adibidea: (eredu batzuk bakarrik agertzen dira, jar zaitez gurekin harremanetan ordenatzeko eredu zehatzetarako)

Agindu eredua RC01-80x89.6x7.8-PTFE3-R01

Eredu-hagaxka Diametroa x Groove Diametroa X Groove Zabalera PTFE3 Aldatutako PTFE Material kodea R01 O-ring Material kodea

Agindu eredua RC03-80x89x10-PTFE3-R01
Model-Rod Diametroa X Groove Diametroa X Groove Zabalera PTFE3-Aldatutako PTFE Material kodea R01-O-ring Material kodea

Agindu eredua RC06-80x89.9x9.2-PTFE3-R01
Eredu-hagaxka Diametroa x Groove Diametroa X Groove Zabalera PTFE3 Aldatutako PTFE Material kodea R01 O-ring Material kodea

Agindu eredua RC08-80x90.2x11.2-ptfe3-r01 eredu-hagaxka diametroa x groove diametroa x groove zabalera-material kodea

Zehaztapenak:

(Eredu batzuk bakarrik agertzen dira, jar zaitez gurekin harremanetan eskaera eredu zehatzetarako)

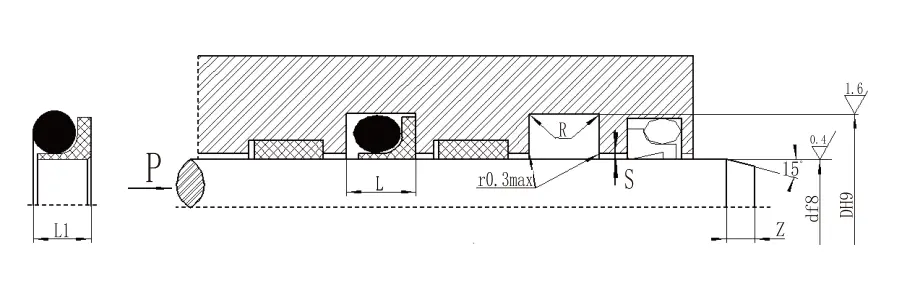

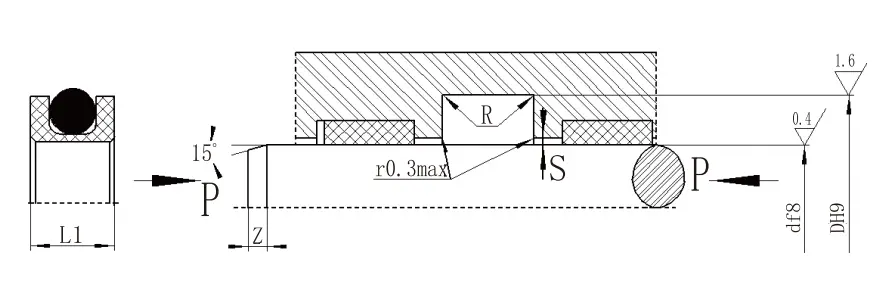

4.1 RC01 zehaztapenak (zehaztapen taulan dagoen edozein tamainatako produktuak ekoiztu daitezke)

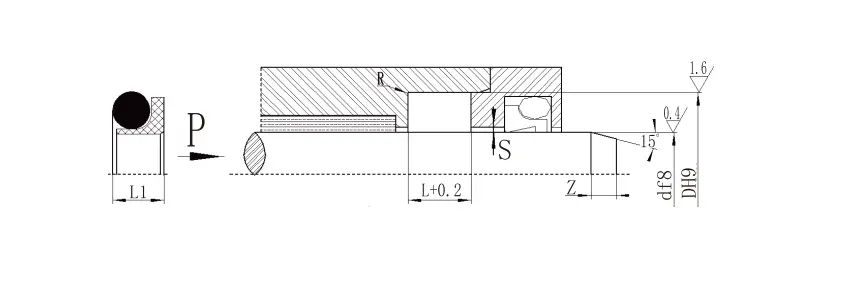

DF8 Mota estandarra Rc01	DF8 Karga arina Rc01-q	DF8 Karga astuna Rc01-z	D h9	L⁺⁰^.²	L1	Rmaax	S_max		Z_lau	d₀
DF8 Mota estandarra Rc01	DF8 Karga arina Rc01-q	DF8 Karga astuna Rc01-z	D h9	L⁺⁰^.²	L1	Rmaax	<20mpa	<40mpa	Z_lau	d₀
-	5 ~ 17,9	-	D + 3,5	3.2	2.8	0.3	0.2	0.15	3	1.8
5 ~ 17,9	18 ~ 39,9	-	D + 5.0	4.2	3.8	0.4	0.25	0.15	4	2.65
18 ~ 39,9	40 ~ 108,9	5 ~ 17,9	D + 66	5.2	4.7	0.4	0.25	0.2	5	3.55
40 ~ 108,9	109 ~ 629	18 ~ 39,9	d + 9,6	7.8	7	0.5	0.3	0.2	7	5.3
109 ~ 629	630 ~ 999	40 ~ 108,9	d + 12,5	9.8	8.8	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	d + 15.2	11.6	10.6	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	d + 17,8	14.8	13.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	d + 21.2	17.8	16.3	1	0.7	0.6	20	12.0
Oharra: 1. 30 mm-rako, Groove irekia erabiltzea gomendatzen da.
2. Groove zigilu integralak (itxita) instalatzeko, mesedez, ikus gure enpresaren instalazio gida. 3. Presiorako> 40mpa, zigiluaren erro eremua H8 / F8 Tolerantzia egokia da.

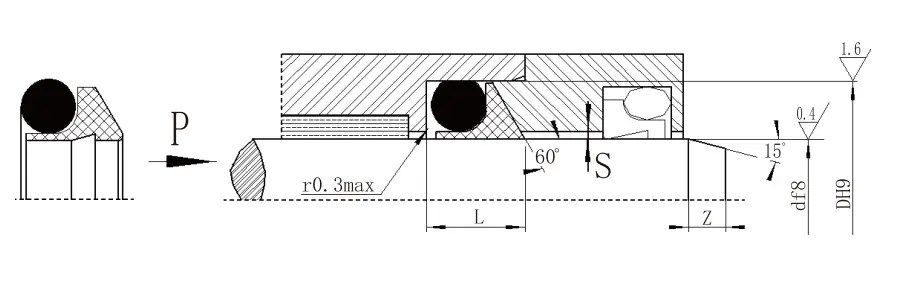

4.1 RC03 zehaztapen parametroen taula (zehaztapen taulan edozein tamainatako produktuak ekoiztu daitezke)
D f8	D h9	L^+0.2	Iratxe		Z_lau	d₀
D f8	D h9	L^+0.2	<40mpa	<60mpa	Z_lau	d₀
5 ~ 17	D + 4,7	5.2	0.25	0.15	4	2.65
18 ~ 39	D + 6	6.6	0.25	0.2	5	3.55
40 ~ 108	d + 9.0	10	0.3	0.2	7	5.3
109 ~ 670	d + 12,0	13.2	0.35	0.25	10	7
671 ~ 999	d + 14,6	15.8	0.5	0.3	12	8.6
1000 ~ 1600	d + 18	17.4	0.6	0.4	15	10
> 1600	d + 21.2	22	0.7	0.6	20	12
Oharra: 1. Presiorako> 60mpa, zigilu erro eremua H8 / F8 FIT tolerantzia erabiltzen du eta presio ultra handiko zigilua Smax <0,05.
2. Mesedez, kontsultatu gure enpresa, itxitako zirrikituaren egitura erabili behar denean.

4.1 RC06 zehaztapenak (zehaztapen taulan edozein tamainatako produktuak ekoiztu daitezke)
D f8 Mota estandarra RC06	D f8 Karga arina Rc06-q	D f8 Karga astuna Rc06-z	D h9	L⁺⁰^.²	L1	Rmaax	S_max		Z_lau	d₀
D f8 Mota estandarra RC06	D f8 Karga arina Rc06-q	D f8 Karga astuna Rc06-z	D h9	L⁺⁰^.²	L1	Rmaax	<20mpa	<40mpa	Z_lau	d₀
-	4 ~ 17,9	-	D + 36	4	3.6	0.3	0.2	0.15	3	1.8
4 ~ 17,9	18 ~ 39,9	-	D + 5.0	5	4.6	0.4	0.25	0.15	4	2.65
18 ~ 39,9	40 ~ 106,9	4 ~ 17,9	D + 66	6.2	5.6	0.4	0.25	0.2	5	3.55
40 ~ 106,9	107 ~ 630,9	18 ~ 39,9	d + 9,9	9.2	8.5	0.5	0.3	0.2	7	5.30
107 ~ 630,9	631 ~ 999	40 ~ 106,9	d + 13,0	12.3	10.6	0.6	0.35	0.25	10	7.00
631 ~ 999	1000 ~ 1600	107 ~ 630,9	d + 15.2	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1600	≥1600	631 ~ 999	d + 18,5	16	14.5	0.8	0.6	0.4	15	10
≥1600	-	1000 ~ 1600	D + 22	19	17	1	0.7	0.6	20	12.0
Oharra: 1. ardatz diametroa ≤70mm egiteko, gomendagarria da zirrikitu irekia erabiltzea. Groove zigilu integralak (itxita) instalatzeko, mesedez, ikusi instalazio gida.
2. Presiorako> 40MPA, zigiluaren erro eremua H8 / F8 Tolerantzia egokitzen da.

4.1 RC08 zehaztapenak (zehaztapen taulan edozein tamainatako produktuak ekoiztu daitezke)
DF8 RC08 mota estandarra	Argi karga df8 rc08-q	Karga astuna df8 rc08-z	Groove diametroa D h9	Groove zabalera L + 0,2	Zigiluaren altuera l1	Txoko biribilak RMAX	Erradialen garbiketa s_max		Finfe Z_lau	O-ring alanbre diamete erabili₀
DF8 RC08 mota estandarra	Argi karga df8 rc08-q	Karga astuna df8 rc08-z	Groove diametroa D h9	Groove zabalera L + 0,2	Zigiluaren altuera l1	Txoko biribilak RMAX	<20mpa	<60mpa	Finfe Z_lau	O-ring alanbre diamete erabili₀
-	5 ~ 17,9	-	D + 36	4.7	4.2	0.3	0.2	0.15	3	1.8
5 ~ 17,9	18 ~ 39,9	-	D + 5.2	6.1	5.5	0.4	0.25	0.15	4	2.65
18 ~ 39,9	40 ~ 108,9	5 ~ 17,9	D + 6,8	8	7	0.4	0.25	0.2	5	3.55
40 ~ 108,9	109 ~ 629	18 ~ 39,9	d + 10.2	11.2	10	0.5	0.3	0.2	7	5.30
109 ~ 629	630 ~ 999	40 ~ 108,9	d + 13,4	14.2	12.7	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	d + 16,0	16.2	14.5	0.7	0.5	0.3	12	8.6
1000 ~ 159	≥1600	630 ~ 999	d + 18,8	18.6	16.8	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	d + 22,8	21.8	19.8	1.0	0.7	0.6	20	12.0
Oharra: 1. Mesedez, kontsultatu gure enpresa itxita dagoenean.
2. presioa> 60mpa, root h8 / f8 tolerantzia bat datozen tolerantzia, presio handiko zigilua smax <0,05.

High Pressure Piston Rod Seals
