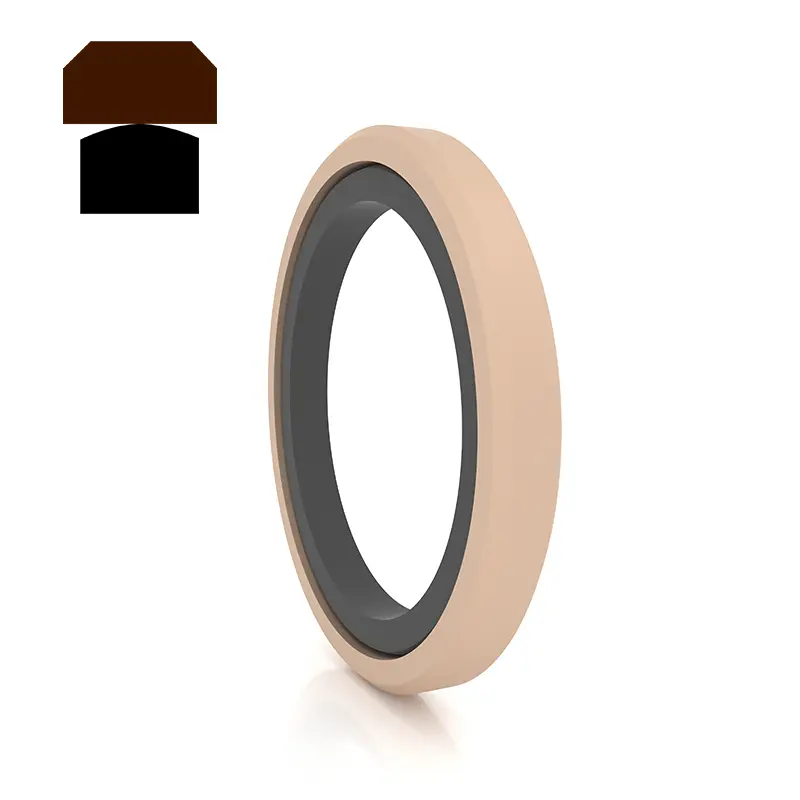

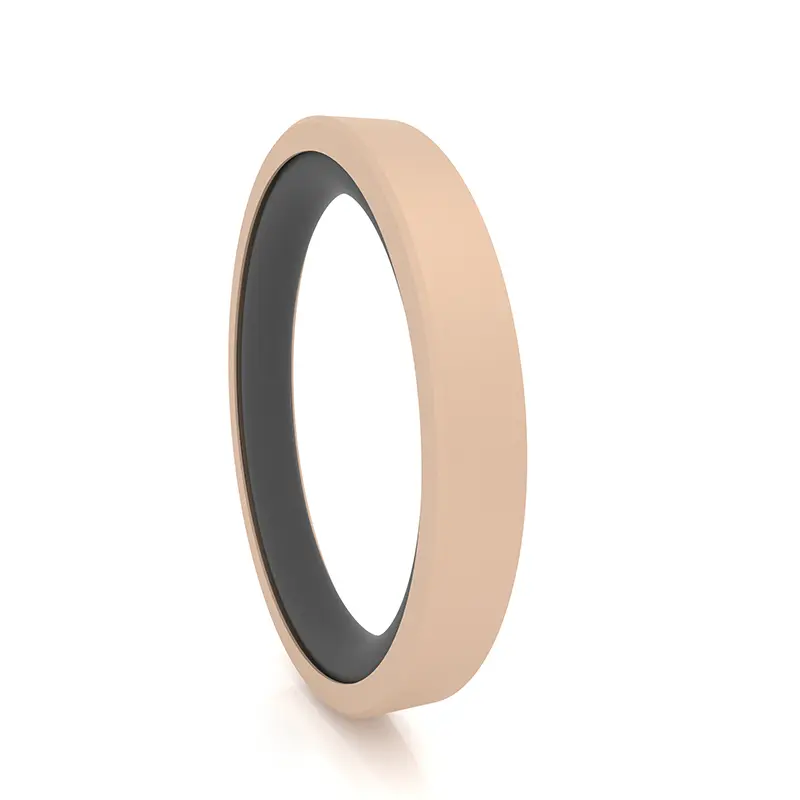

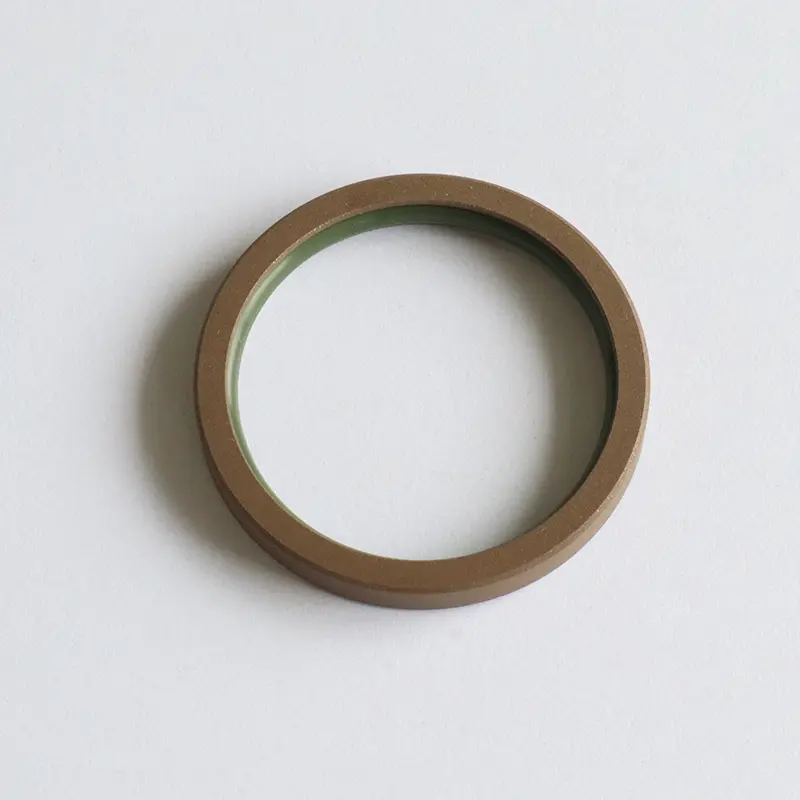

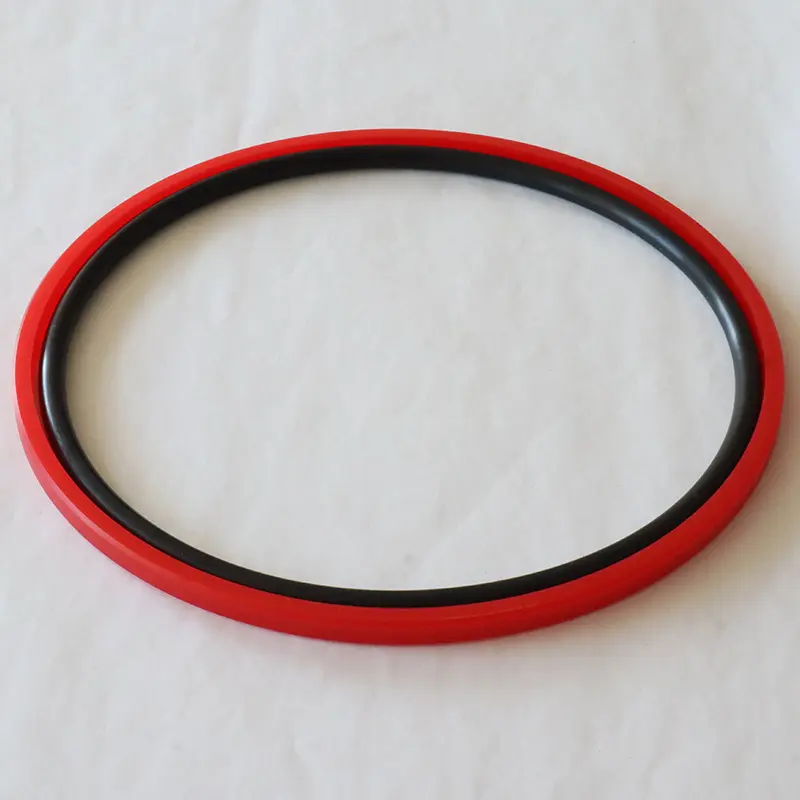

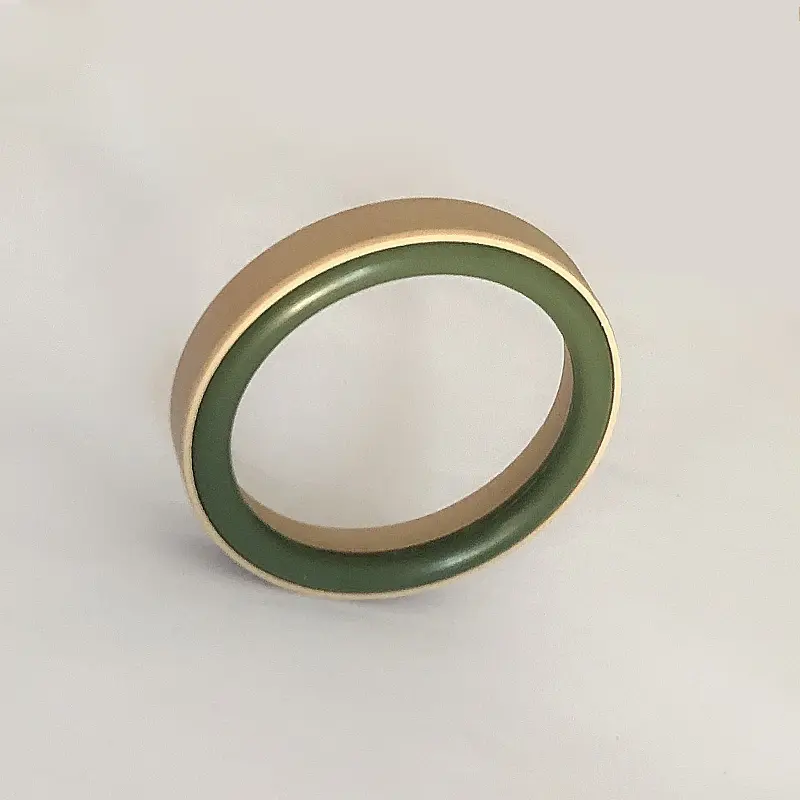

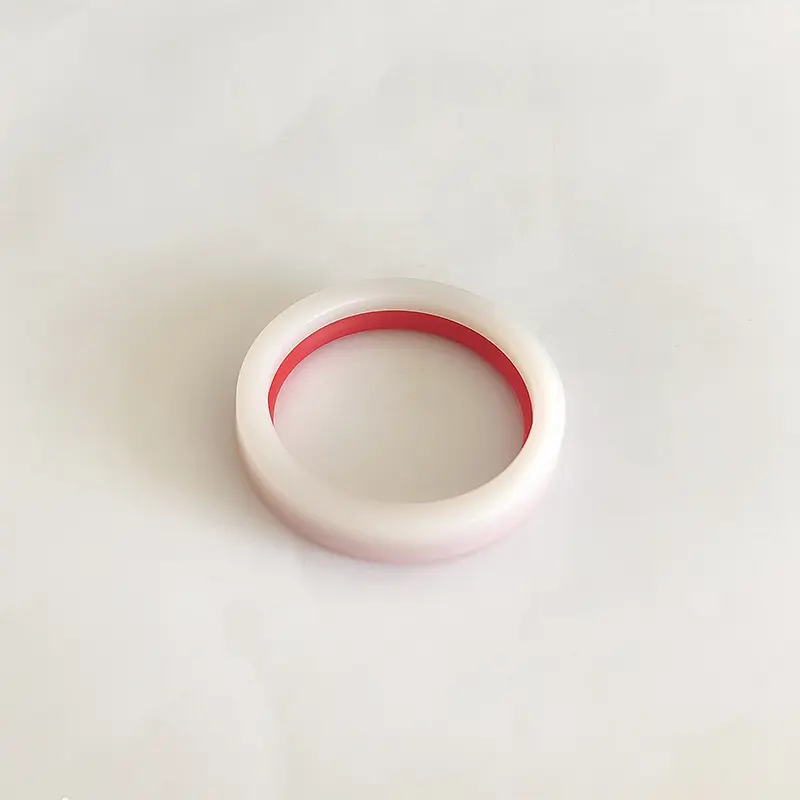

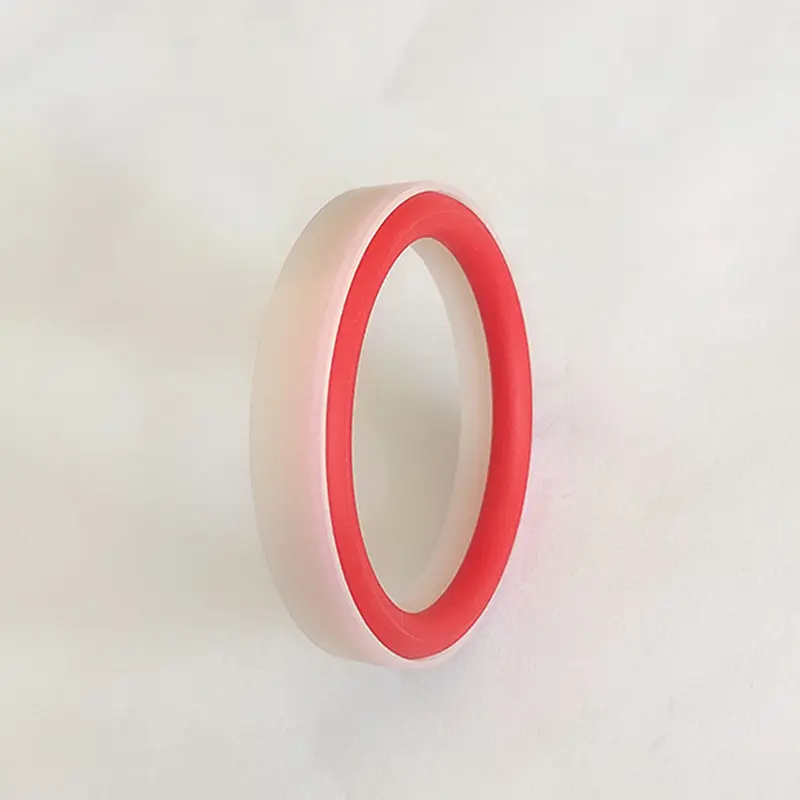

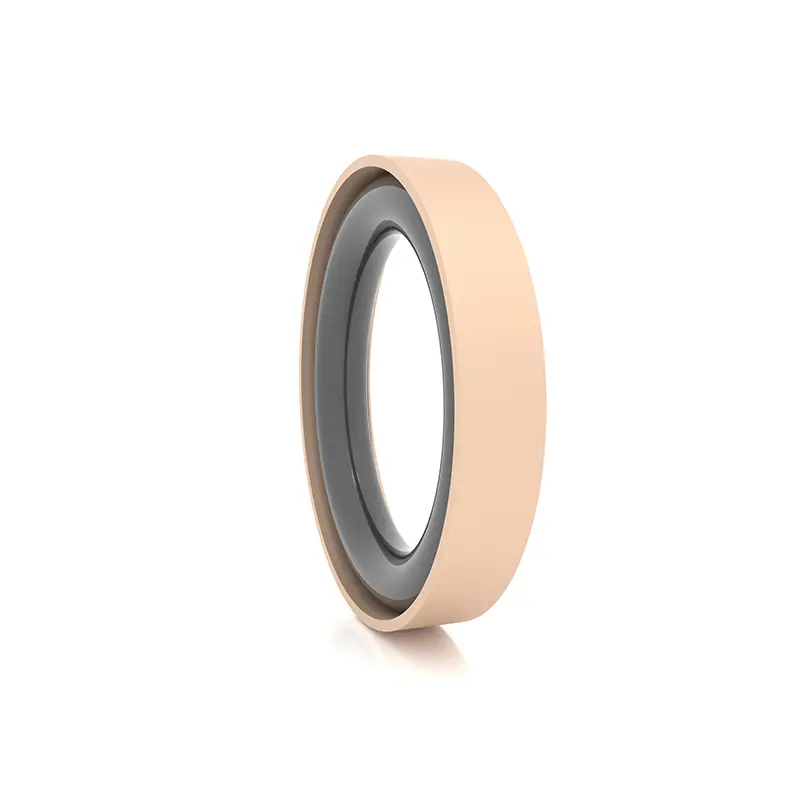

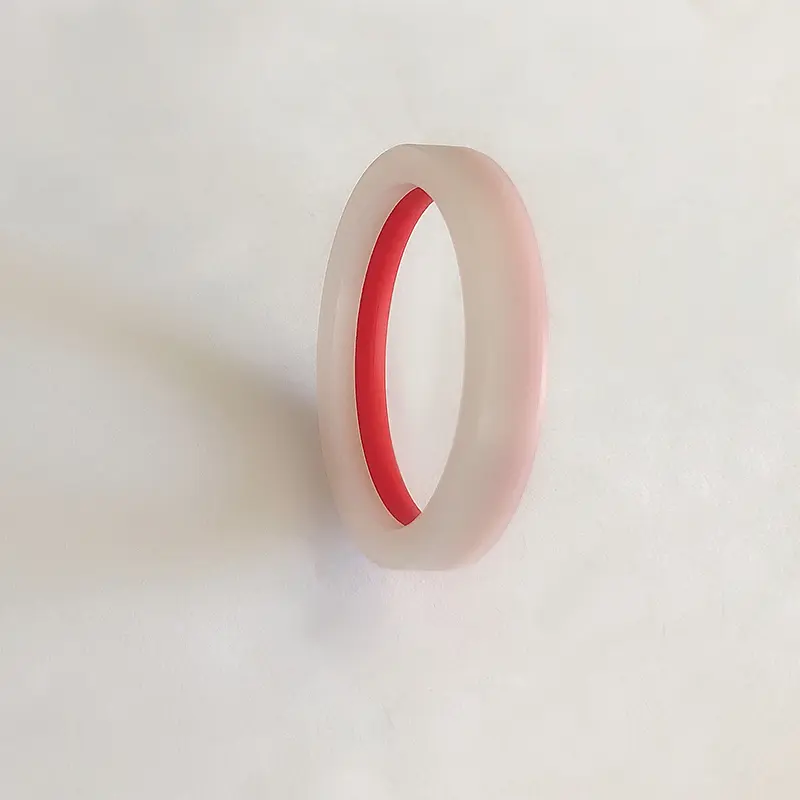

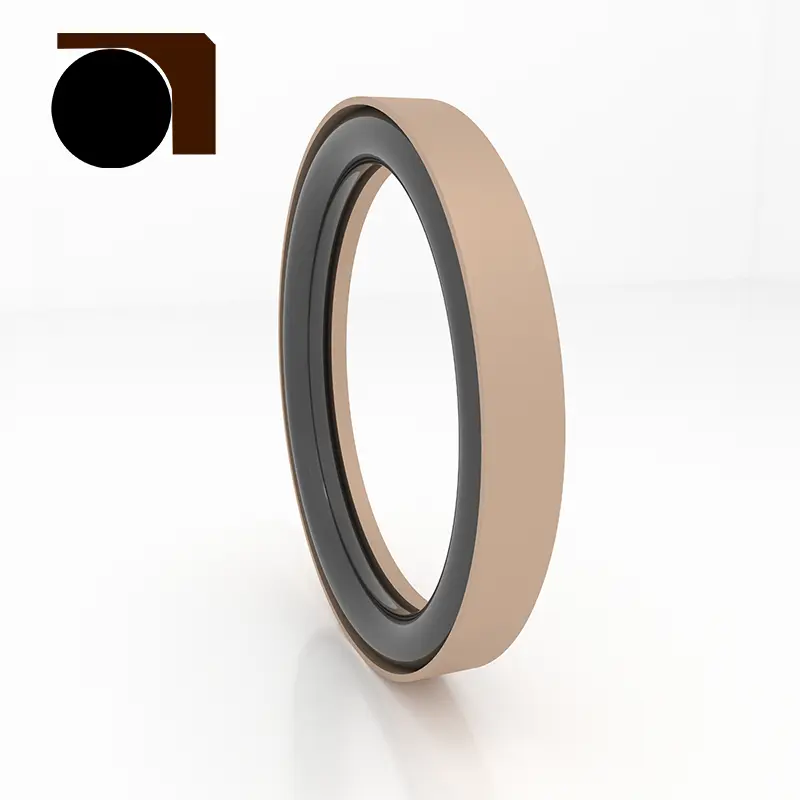

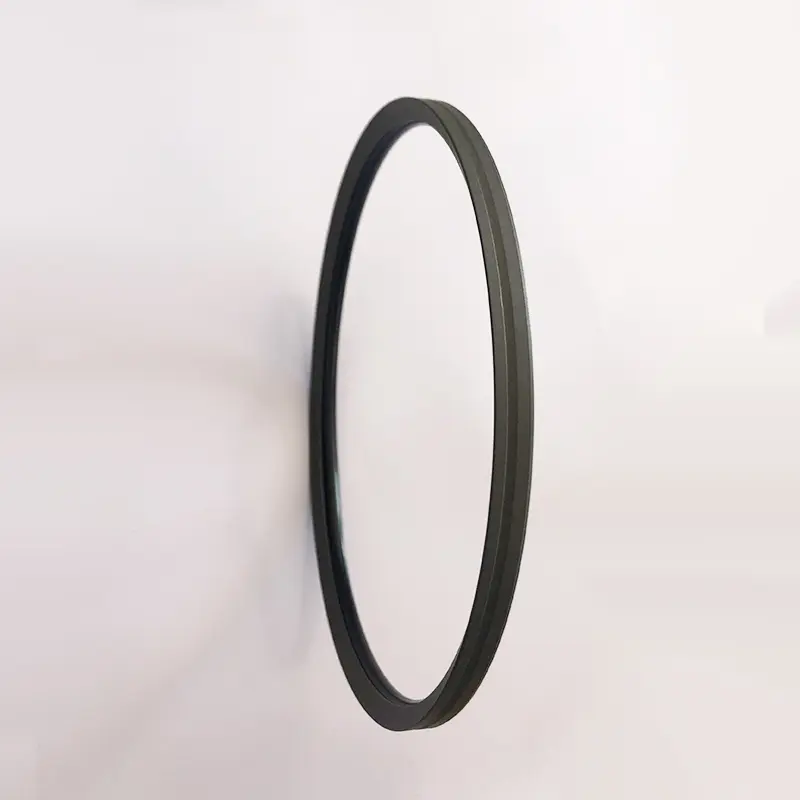

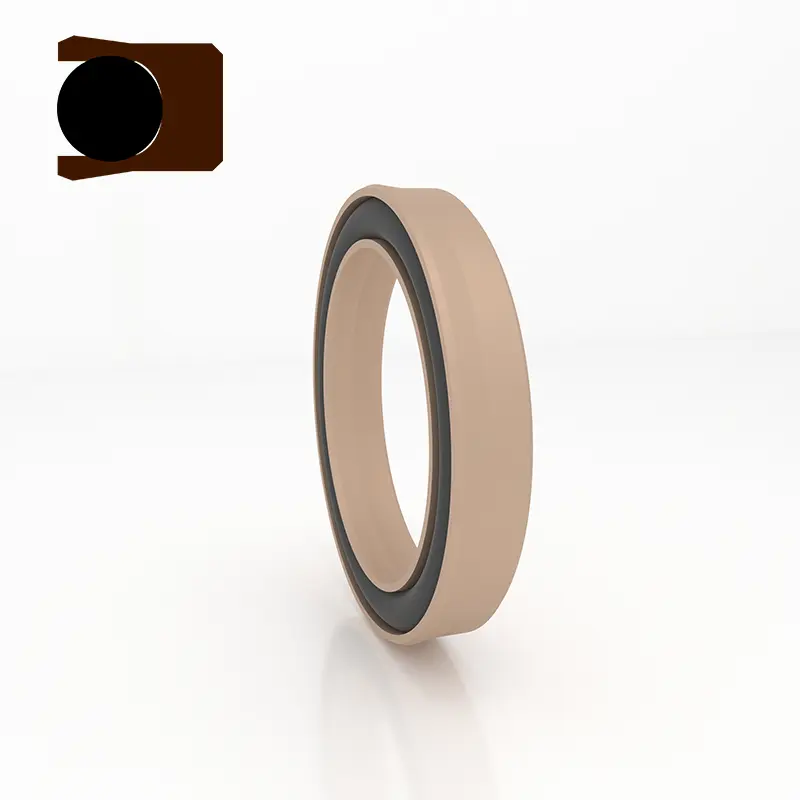

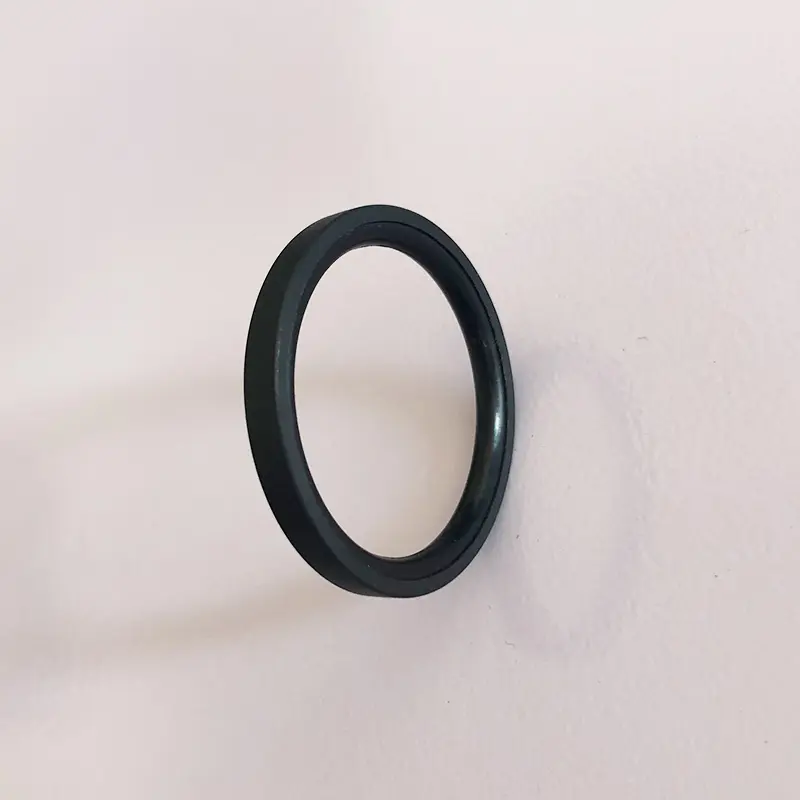

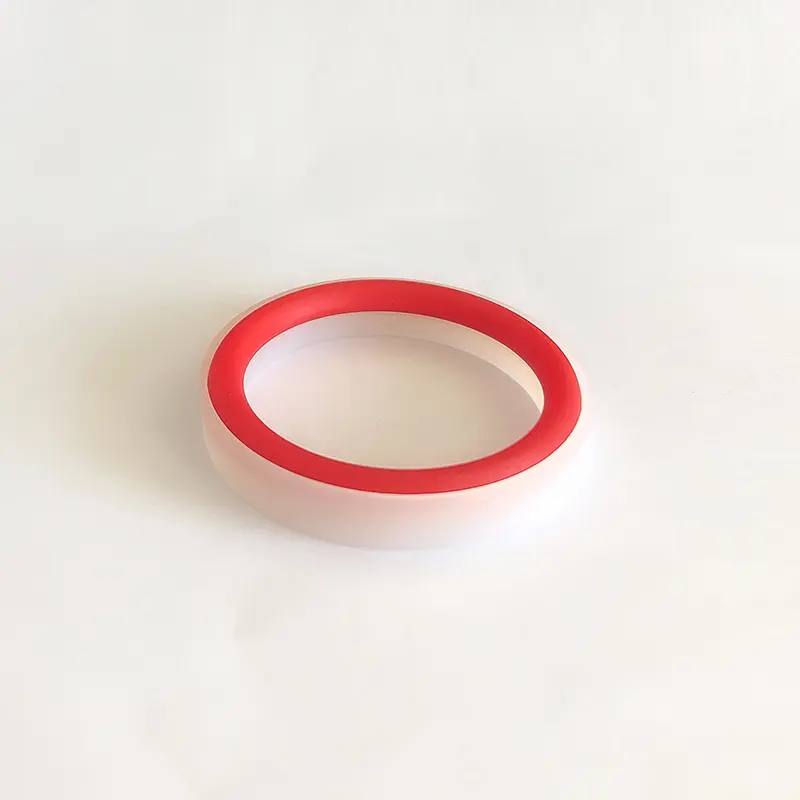

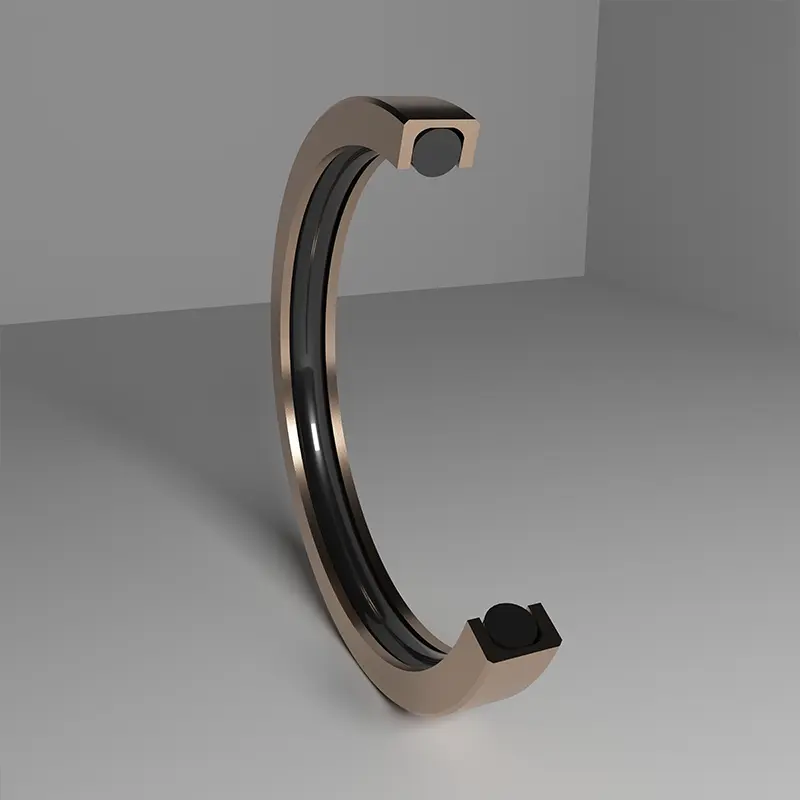

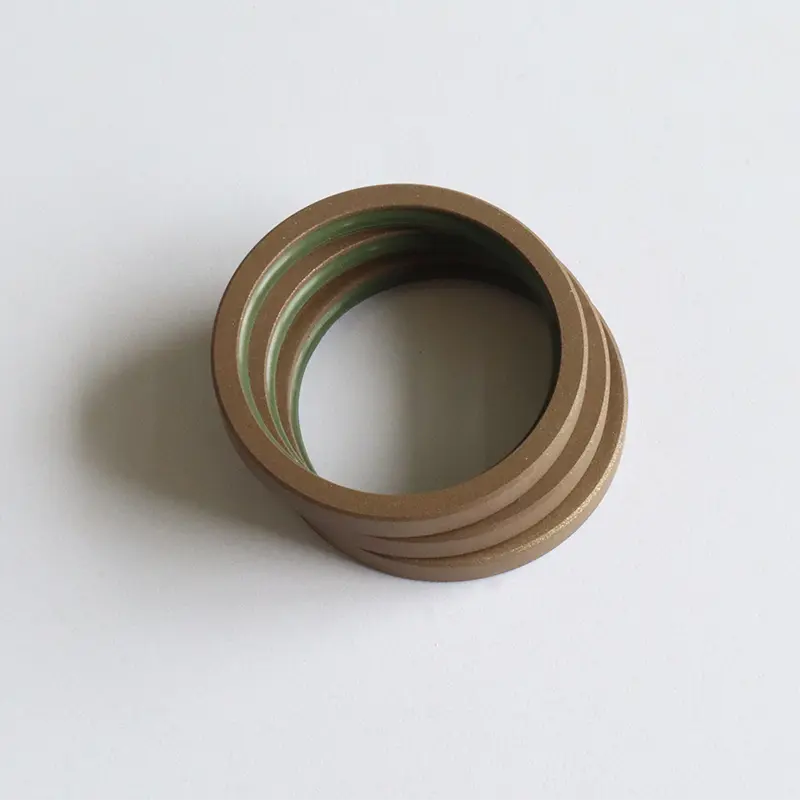

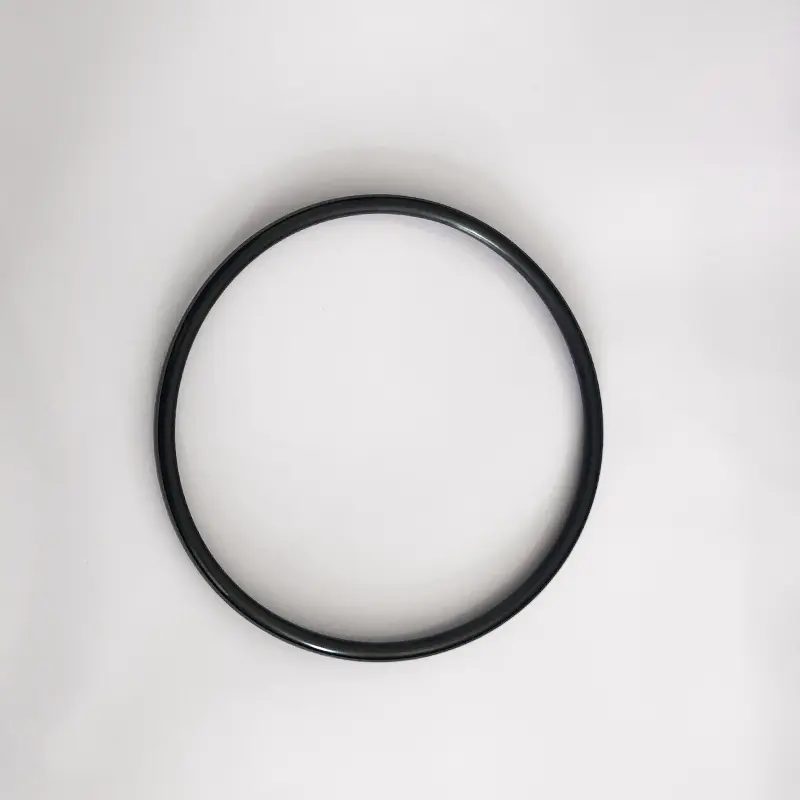

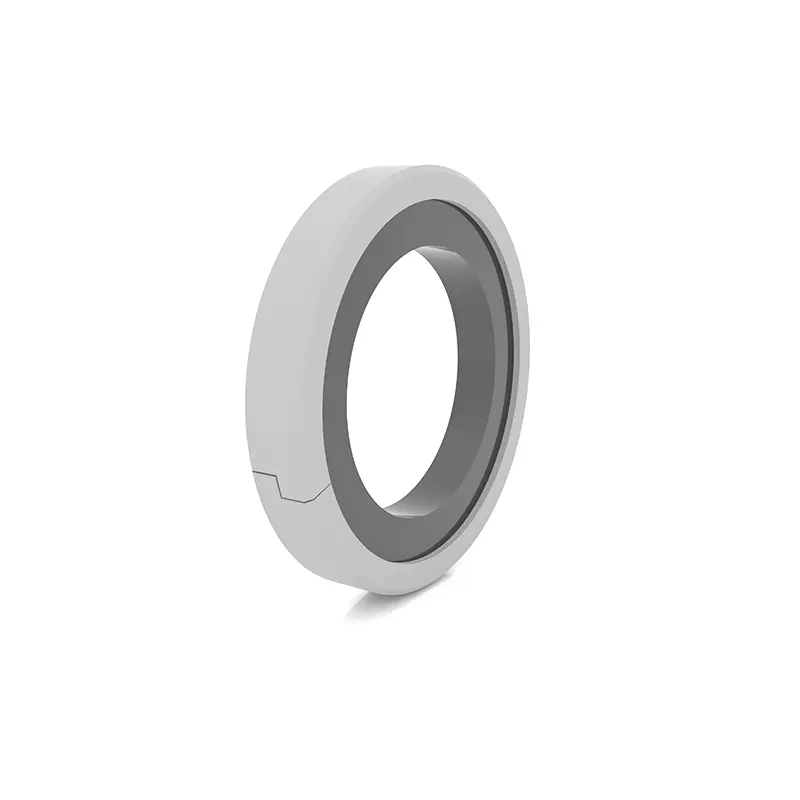

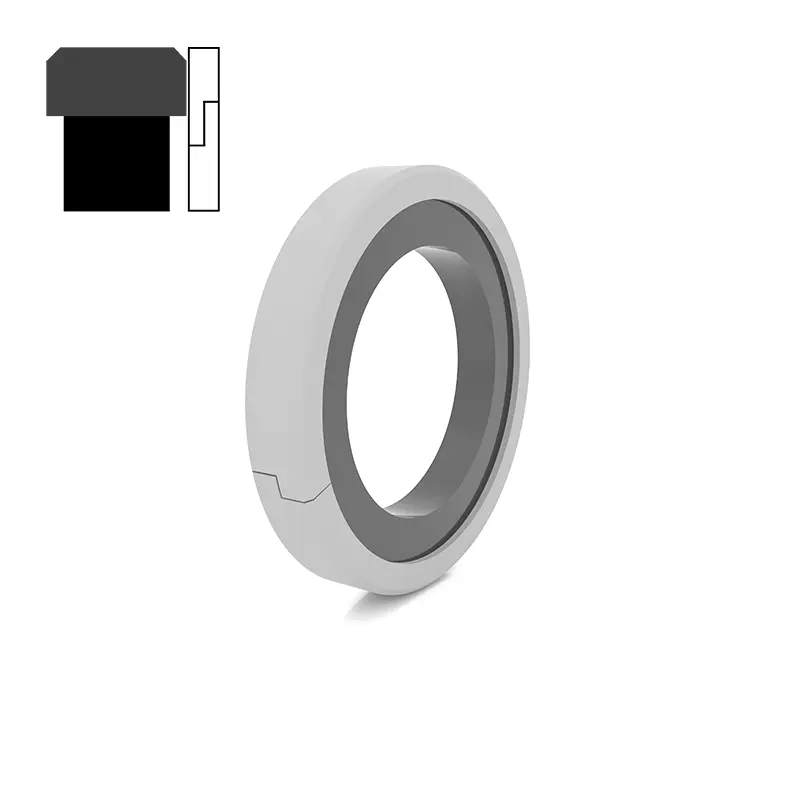

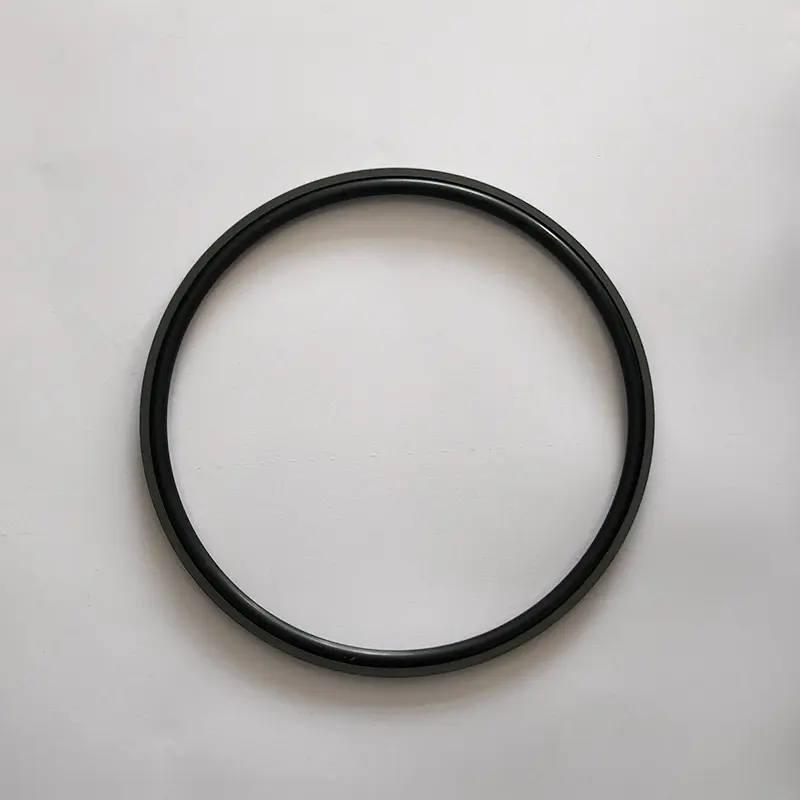

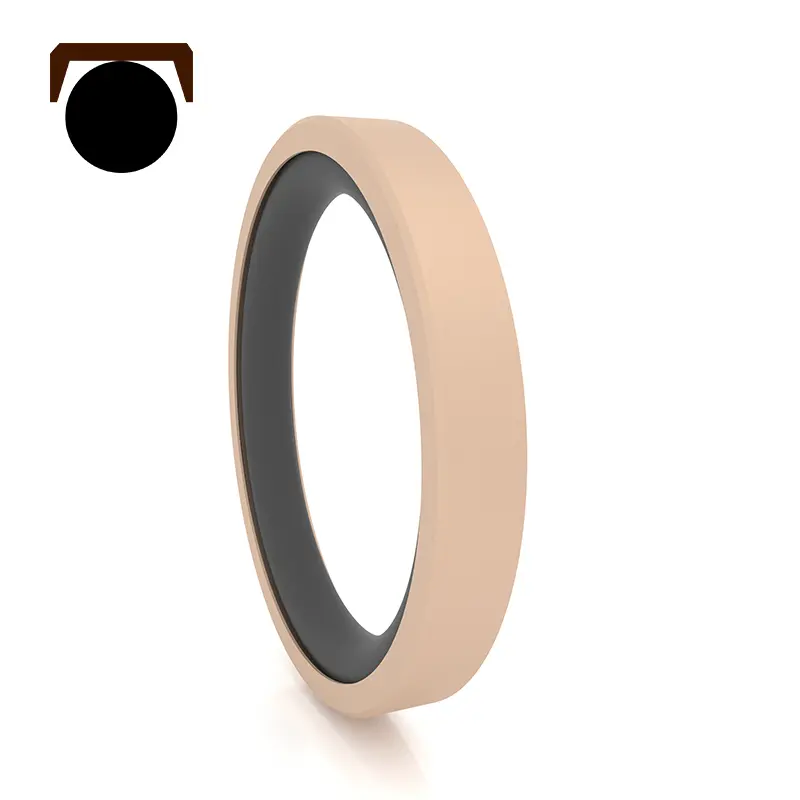

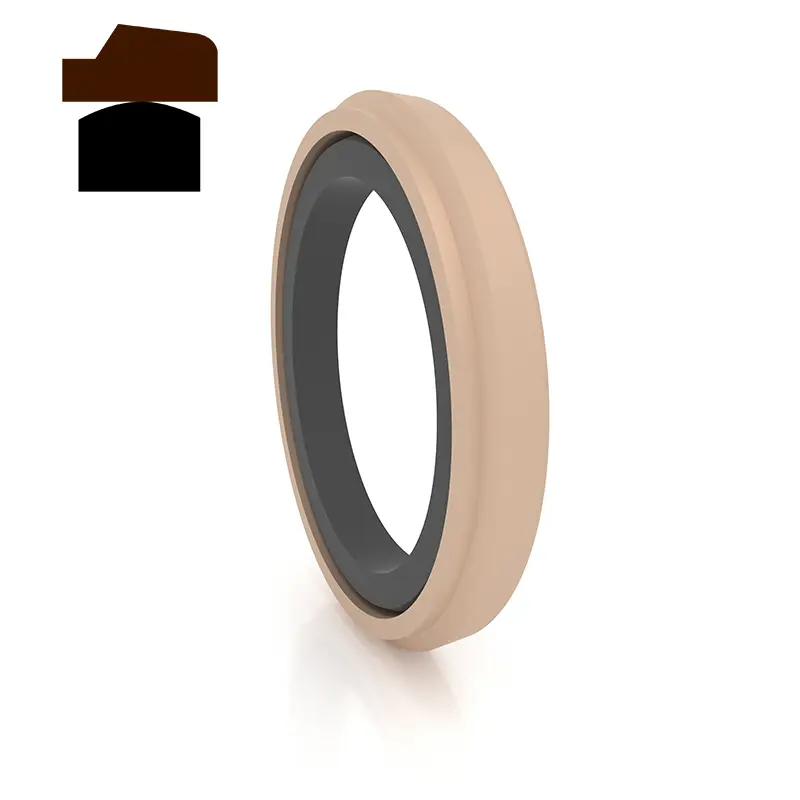

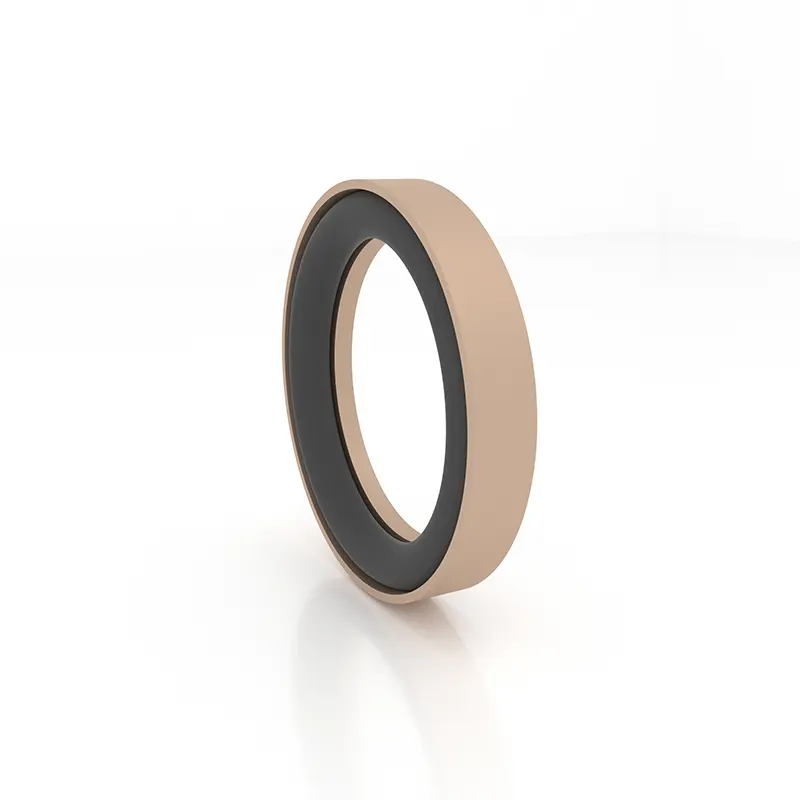

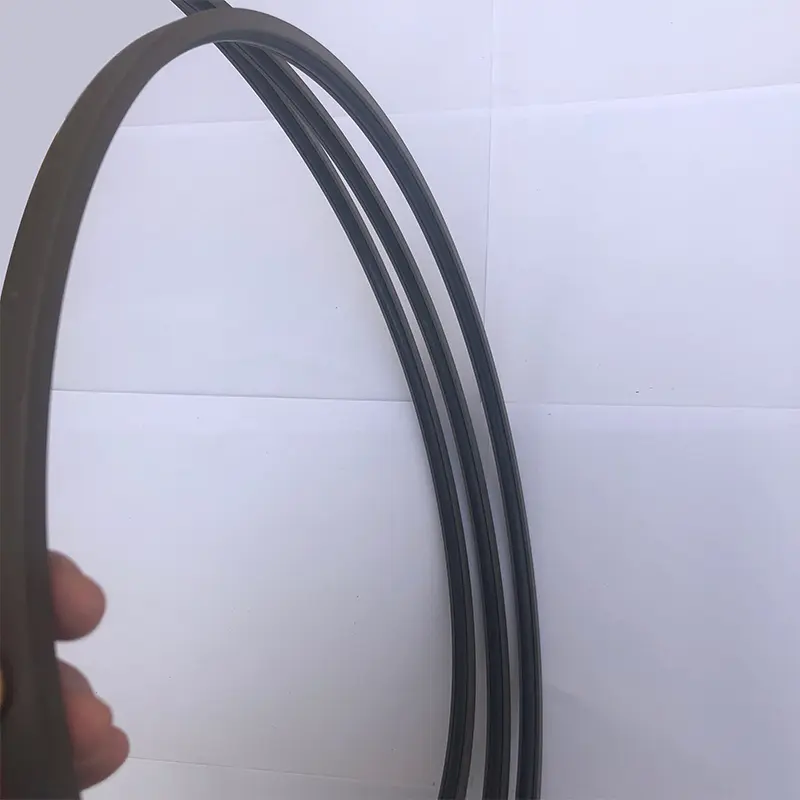

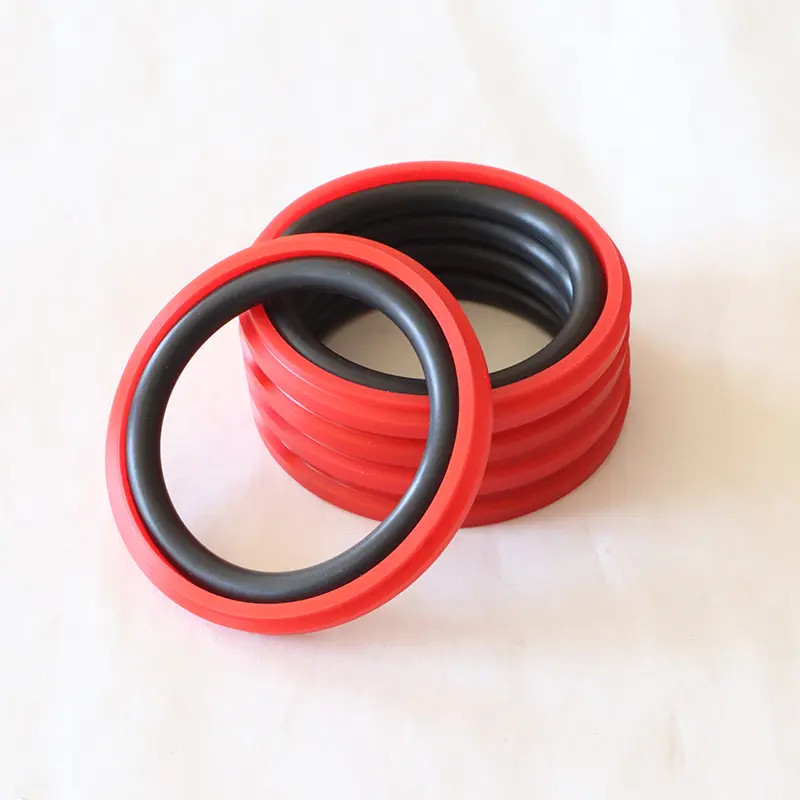

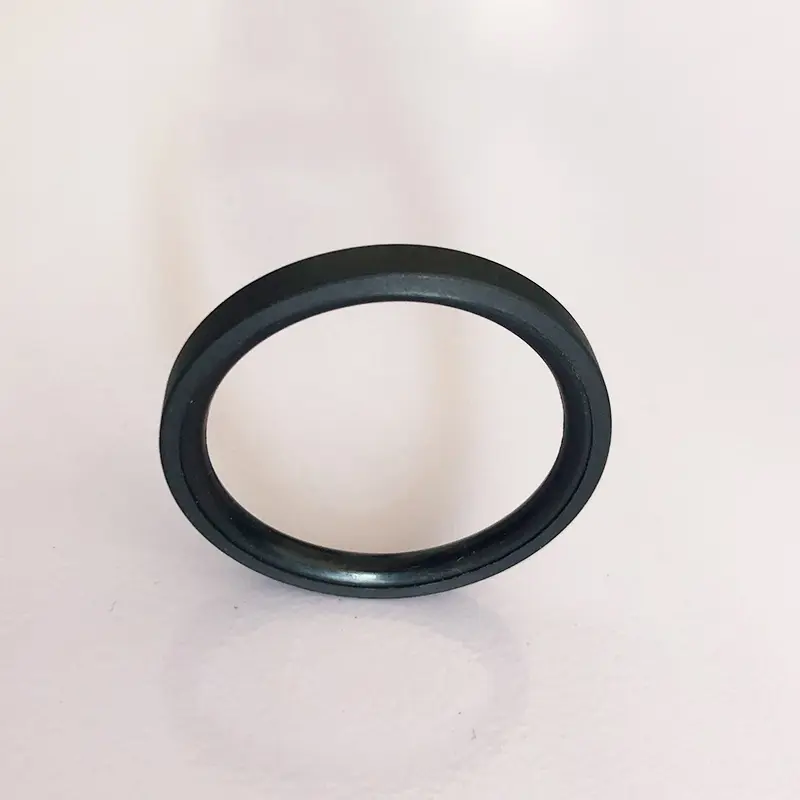

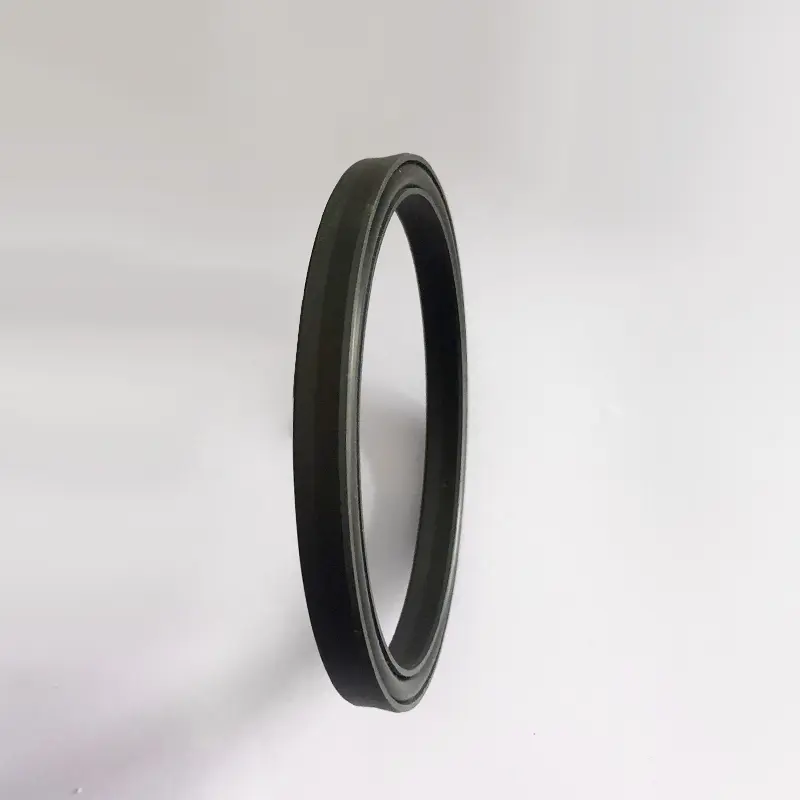

Pistoi zuloetarako presio handiko zigiluak

Pistoiaren zuloetarako presio handiko zigiluak da zuretzako zigiluak eman ditzaketen zigiluetako bat. Txinan zigilu hidraulikoen fabrikatzaile profesionala gara. Zigilu-eraztun hau modu independentean garatu eta ekoitzia da, PTFE edo material konposatu itxurako zigilu eraztun eta O itxurako gomazko eraztun batez osatuta dago. Zigiluen eraztunaren egituraren diseinu zehatzak presio altu eta ultra-altuak jasateko gaitasuna ere hobetzen du.

Bidali kontsulta

Produktuaren Deskribapena

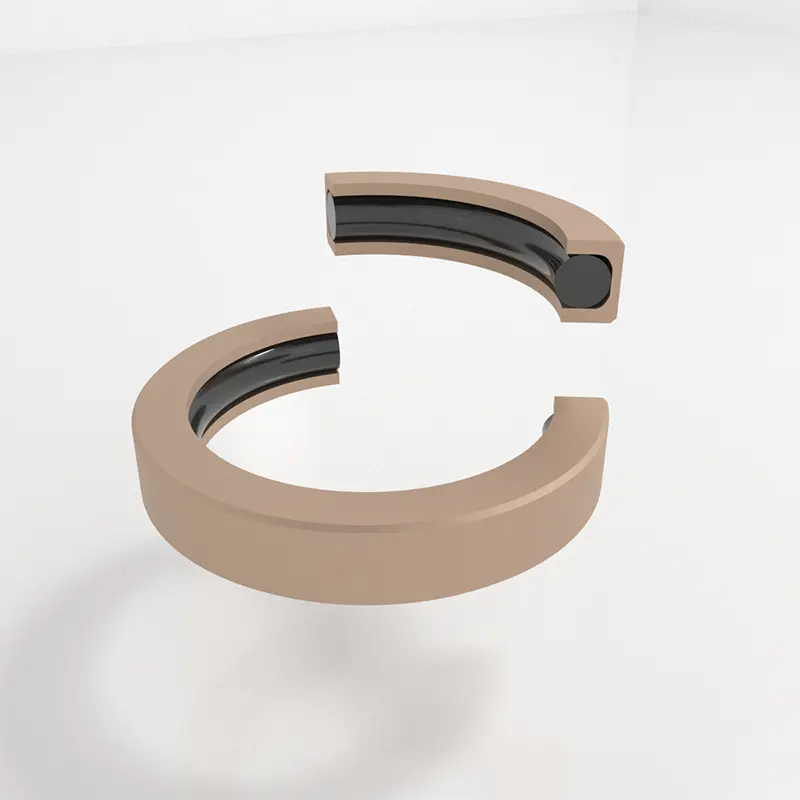

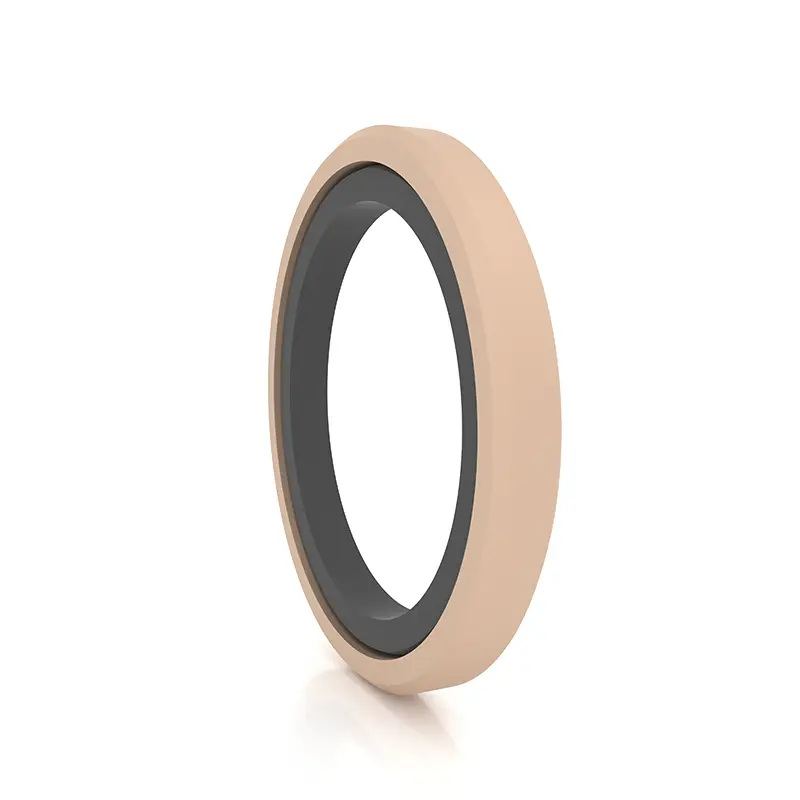

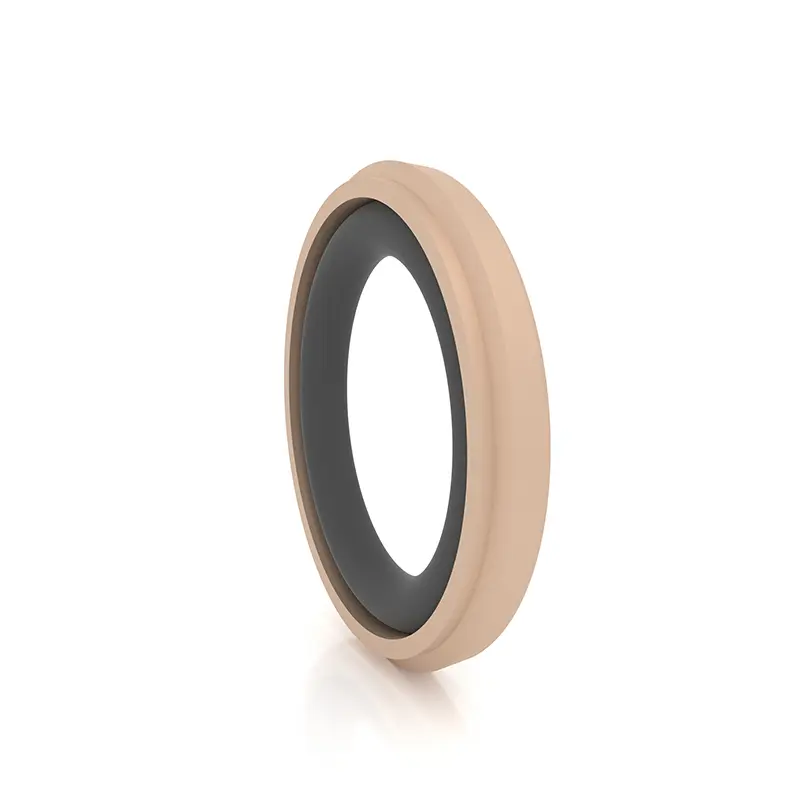

Pistoi zuloetarako presio handiko zigiluak bikainak dira, PTFE-k edo konposatu bereziko material bereziko zigilatzeko eraztunak eta o itxurako gomazko eraztun altuak. Bat datorren o-eraztunen arabera, RC58 - RC64 seriean banatuta daude (GB1235-ra egokitua), modu bakarreko zigilatzeko mugimendu hidraulikoetarako bereziki erabiltzen direnak.

PTFE materialak egonkortasun kimiko sendoa du, azido eta alkalen korrosioarekiko erresistentzia, eta ingurune kimiko konplexuetara egokitzen da. Zigilatzeko eraztuna eta gomazko eraztuna elkarrekin lan egiten dute zigilatzeko efektu bikaina lortzeko.

Itsas Ingeniaritzan, Pistoi zuloetarako presio handiko zigiluek funtsezko babesa eman dezakete itsaso sakoneko detektagailuen sistema hidraulikoarentzat. Itsaso sakoneko uraren presioa altua da eta itsasoko ura oso korrosiboa da. Abantaila materiala da produktuak presio handiko erresistentzia eta korrosioarekiko erresistentzia emateko.

Makineria astunen fabrikazioan, garabi handiak beso teleskopiko hidraulikoek asko onuragarria dute. Eraikuntza gunea konplexua da, beso teleskopikoak maiz mugitzen dira eta presioa aldatu egiten da. PTFE materiala higadura erresistentea da, ezpainen diseinu mehe batekin, denbora errealeko higaduraren konpentsazioarekin, zigilatze estua eta porrot arriskuak murriztuz.

Energia-ibilgailu berrien eremuan, pistoi zuloetarako presio handiko zigiluak ere kritikoak dira. EPS osagai hidraulikoetan, materiala egonkorra da eta zehaztasunez zigilatu daiteke petrolio higadura hidraulikoaren eta tenperatura aldaketen aurrean; Balazta-sisteman, presio handiko eragina eta balazta fluidoen korrosioa egiteko, egitura bereziak eta lodiera optimizatutako zigilatze eraztunek ihesak saihesten dituzte eta segurtasuna bermatzen dute.

Pistoi zuloetarako presio handiko zigiluek ezpainaren diseinu mehearekin dituzten eredu batzuk dituzte, kalte-ordaina eta zigilatze bikainarekin. Uraren presiorako eta biskositate txikiko komunikabideetarako oso optimizatuta daude. Egitura berezia presio altuarekiko erresistentea da eta kalitate material bikaina du. Zigilatze eraginkorra irekitzeko aukerarik onena da.

Produktuaren ezaugarriak:

1. Marruskadura baxua, hasierako erresistentzia txikia, mugimendu leuna, marruskadura berdina eta estatikoa, ez da arrastorik;

2. Bizitza luzea, oliorik gabeko lubrifikazio zigiluetarako erabil daiteke;

3. Presio altua, presio ultra-altua, ura eta bestelako biskositate txikiko komunikabideak zigilatzeko erabil daiteke;

4. Ura zigilatzeko erabil daiteke eta beste biskositate txikiko komunikabideak

Materialen hautaketa

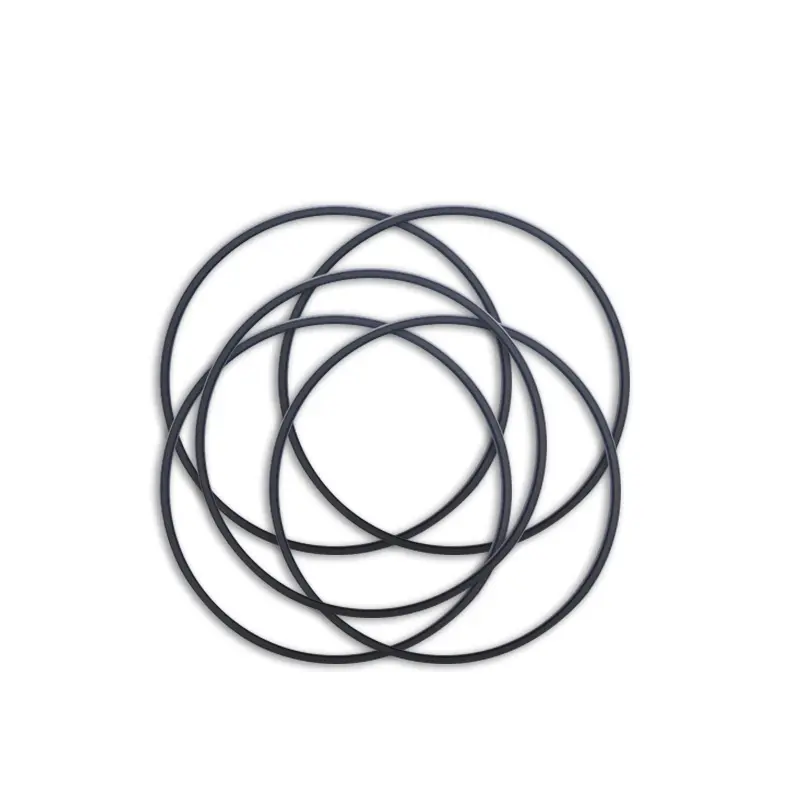

1.. O-eraztunetarako materialak hauek dira: R01 Nitrile kautxua (NBR), R02 fluororubber (FKM), etab.

2. Zigilatzeko eraztun materialak: material estandarra PTFE3, aukerako beste material batzuk PTFE1, PTFE2, PTFE4, material termoplastiko konposatuak.

Pistoi zuloetarako presio handiko zigiluen lan baldintzak aplikagarriak (mugen balioak ez dira aldi berean agertu behar)
Profil	Eredu	Presio (MPA)	Tenperatura (℃)	Abiadura (m / s)	Komunikabideak
	Rc51 / rc52	≤70	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako olio hidraulikoa, sugarra atzeratu fluidoa (HFA / HFB), gasa eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	RC53 / RC54	≤100	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako olio hidraulikoa, sugarra atzeratu fluidoa (HFA / HFB), gasa eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	RC55	≤200	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako petrolio hidraulikoa, sugarra retardant fluidoa (HFA / HFB), ura eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	RC56 / RC57	≤100	35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako olio hidraulikoa, sugarra atzeratu fluidoa (HFA / HFB), gasa eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	RC58 / RC59	≤200	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako petrolio hidraulikoa, sugarra retardant fluidoa (HFA / HFB), ura eta abar.
			-20 ~ + 200 (O-Ring FKM bat datozenak)
	Rc60	≤260	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako petrolio hidraulikoa, sugarra retardant fluidoa (HFA / HFB), ura eta abar.
			-20 ~ + 200 (O-Ring FKM bat datozenak)
	Rc61	≤60	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako petrolio hidraulikoa, sugarra retardant fluidoa (HFA / HFB), ura eta abar.
			-20 ~ + 200 (O-Ring FKM bat datozenak)
	Rc61-b	≤60	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako petrolio hidraulikoa, sugarra retardant fluidoa (HFA / HFB), ura eta abar.
			-20 ~ + 200 (O-Ring FKM bat datozenak)
	Rc62	≤60	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako petrolio hidraulikoa, sugarra retardant fluidoa (HFA / HFB), ura eta abar.
			-20 ~ + 200 (O-Ring FKM bat datozenak)
	RC63 / SPGC	≤20	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako olio hidraulikoa, sugarra atzeratu fluidoa (HFA / HFB), gasa eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	Rc64	≤20	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	≤6	Mineraletan oinarritutako olio hidraulikoa, sugarra atzeratu fluidoa (HFA / HFB), gasa eta abar.
			-20 ~ + 180 (O-Ring FKM bat datozenak)
	Jaizos	≤50	-35 ~ + 110 (O-Ring NBrekin bat datozenak)	≤1	Mineraletan oinarritutako petrolio hidraulikoa, sugarra atzeratu fluidoa (HFA / HFB), etab.

Agindu adibidea:

Agindu eredua RC51-80x70x7.6-PTFE3-R01

Eredu zilindroaren diametroa x groove diametroa x groove zabalera PTFE3 aldatutako PTFE Material kodea R01 O-ring Material kodea

Agindu eredua RC53-80x69.6x9.8-PTFE3 -R01

Model-zilindroaren diametroa x Groove Diametroa x Groove Zabalera PTFE3 aldatutako PTFE Material kodea R01- O-ring Material kodea

Agindu eredua RC55-80x69.4x10.6-PTFE3-R01

Model-zilindroaren diametroa x Groove Diametroa x Groove Zabalera PTFE3 aldatutako PTFE Material kodea R01- O-ring Material kodea

Agindu eredua RC56-80x70x9.2-PTFE3 -R01

Model-zilindroaren diametroa x Groove Diametroa x Groove Zabalera PTFE3 aldatutako PTFE Material kodea R01- O-ring Material kodea

Agindu eredua Ok-80x59x8 Zilindroaren diametroa x Groove Diametro X Groove Zabalera

Zehaztapenak

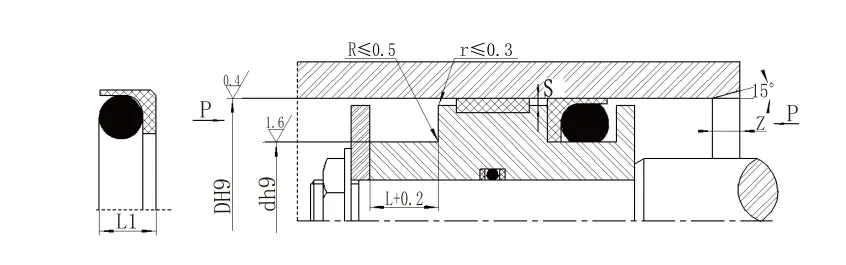

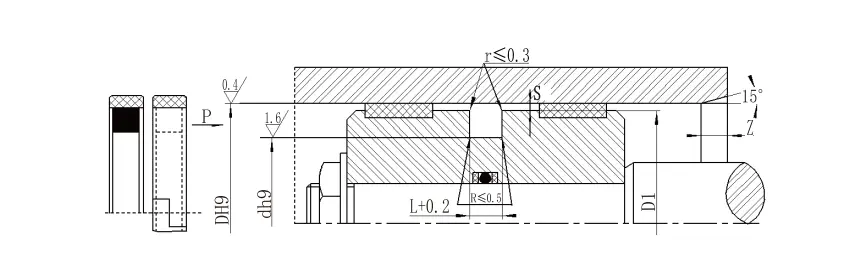

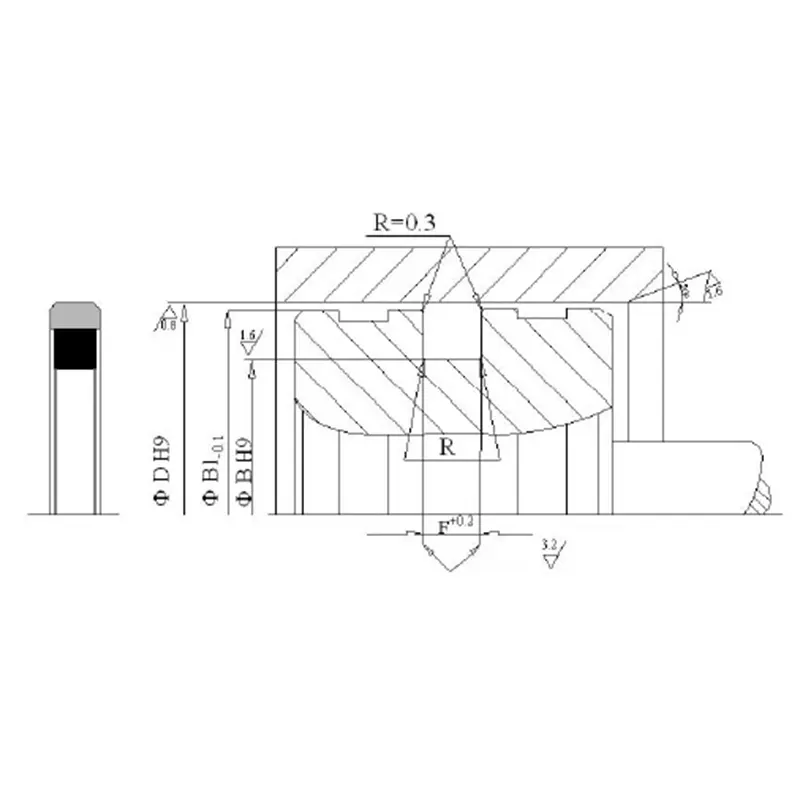

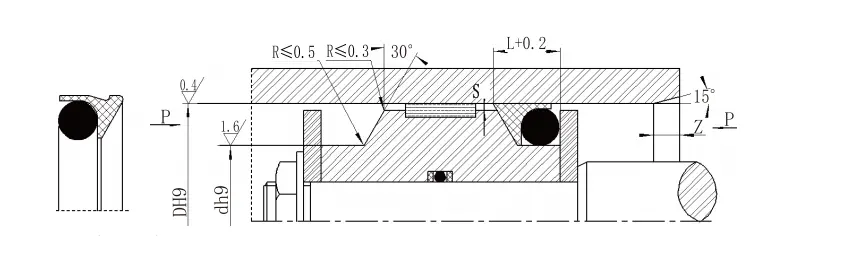

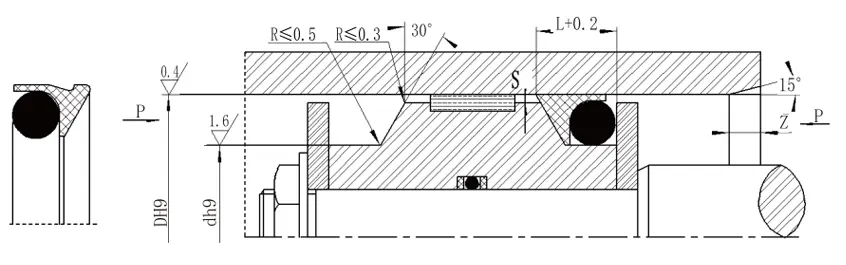

RC51 zehaztapen parametroen taula (parametroen barrutiko edozein zehaztapen eskuragarri daude)

DH9 mota estandarra Rc51	Argi karga dh9 Rc51-q	Karga astuna dh9 Rc51-z	Groove diametroa D h9	Groove zabalera L⁺⁰^.²	Zigiluaren altuera l1	Erradialen garbiketa s_max		Finfe Z_lau	O-ring alanbre diametroa d₀
DH9 mota estandarra Rc51	Argi karga dh9 Rc51-q	Karga astuna dh9 Rc51-z	Groove diametroa D h9	Groove zabalera L⁺⁰^.²	Zigiluaren altuera l1	<20mpa	<40mpa	Finfe Z_lau	O-ring alanbre diametroa d₀
8 ~ 12	12,9 ~ 23,9	-	D-3,5	3.2	2.8	0.2	0.15	3	1.8
12,9 ~ 23,9	24 ~ 49,9	-	D-5.3	4.2	3.8	0.25	0.15	4	2.65
24 ~ 49,9	50 ~ 121,9	12,9 ~ 23,9	D-6,8	5.2	4.7	0.25	0.2	5	3.55
50 ~ 121,9	122 ~ 690,9	24 ~ 49,9	D-10.0	7.6	7	0.3	0.2	7	5.30
122 ~ 690,9	691 ~ 999	50 ~ 121,9	D-13.0	9.6	8.8	0.35	0.25	10	7.00
691 ~ 999	1000 ~ 1599	122 ~ 690,9	D-15.9	11.6	10.5	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	691 ~ 999	D-17,8	14.8	13.5	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-21.2	17.8	16.3	0.7	0.6	20	12.0
Oharra: 1. Errazagoa da itxitako zirrikituetan> 30mm-ko karga seriea erabiliz.
2. Mesedez, kontsultatu gure konpainia itxitako groove instalatzeko.
3. Presiorako> 40mpa, zigiluaren erro eremua H8 / F8 Tolerantzia egokia da.

RC52 (O-Ring GB1235) zehaztapenak (parametroen barrutik zehaztapenak eskuragarri daude)
Apertura-tartea D h9	Groove diametroa D h9	Groove zabalera L^+0.2	Zigiluaren altuera L1	Garbiketa erradiala S_max	Finfe Z_lau	O-ring alanbre diametroa d₀
12 ~ 55	D-6,8	5.2	4.7	0.3	5	3.5
56 ~ 169	D-10,8	8.2	7.5	0.4	7	5.7
170 ~ 1500	D-15.9	11.6	10.5	0.4	12	8.6
Adibidez RC52-80x69.2x8.2-PTFE3-R01
Model-Zilindroaren Diametroa X Groove Diametroa X Groove Zabalera PTFE3 - Aldatutako PTFE Material kodea R01- O-ring Material kodea

RC53 zehaztapenak (parametroen barrutiko edozein zehaztapen eskuragarri daude)
Apertura-tartea D h9	Groove diametroa D h9	Groove zabalera L^+0.2	Radial Clearance Smax		Finfe Z_lau	O-ring alanbre diametroa d_O
Apertura-tartea D h9	Groove diametroa D h9	Groove zabalera L^+0.2	<40mpa	<60mpa	Finfe Z_lau	O-ring alanbre diametroa d_O
13 ~ 24	D-5.4	5.2	0.25	0.15	4	2.65
25 ~ 49	D-7.2	6.6	0.25	0.2	5	3.55
50 ~ 121	D-10.4	9.8	0.3	0.2	7	5.30
122 ~ 1500	D-13.6	12.8	0.35	0.25	10	7.00
RC54 zehaztapenak (O-Ring GB1235 bat datozenak) (parametroen barrutik zehaztapenak eskuragarri daude)
Apertura-tartea D h9	Groove diametroa D h9	Groove zabalera Kerr^+0.2	Radial Clearance Smax		Finfe Z_lau	O-ring alanbre diametroa erabili_O
Apertura-tartea D h9	Groove diametroa D h9	Groove zabalera Kerr^+0.2	<40mpa	<60mpa	Finfe Z_lau	O-ring alanbre diametroa erabili_O
12 ~ 49	D-7.0	6.6	0.25	0.2	5	3.5
50 ~ 169	D-11.0	10.5	0.3	0.2	7	5.7
170 ~ 1500	D-16,6	15.5	0.5	0.3	12	8.6
Oharra: Presiorako> 60mpa, zigilu erro eremua H8 / F8 FIT tolerantzia erabiltzen du eta presio ultra handiko zigilua smax <0,05.

RC55 zehaztapenak (parametroen barrutiko edozein zehaztapen eskuragarri daude)

Apertura-tartea D h9	Groove diametroa D h9	Groove zabalera Kerr^+0.2	Radial Clearance Smax		Finfe Z_lau	O-ring alanbre diametroa erabili_O
Apertura-tartea D h9	Groove diametroa D h9	Groove zabalera Kerr^+0.2	<40mpa	<60mpa	Finfe Z_lau	O-ring alanbre diametroa erabili_O
12 ~ 49	D-7.2	8.6	0.25	0.2	5	3.55
50 ~ 121	D-10.6	10.6	0.3	0.2	7	5.3
122 ~ 1500	D-14	13.8	0.5	0.3	8	7
Oharra: Presiorako> 60mpa, zigilu erro eremua H8 / F8 FIT tolerantzia erabiltzen du eta presio ultra handiko zigilua smax <0,05.

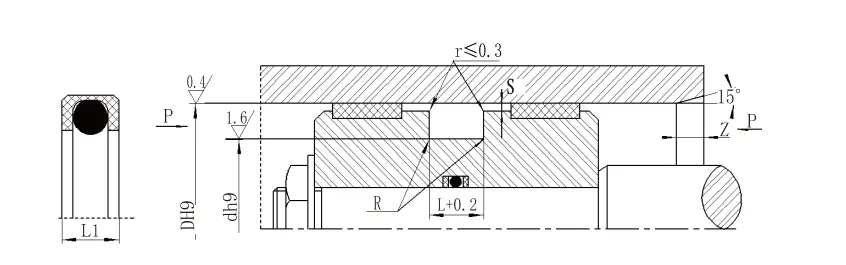

RC56 zehaztapenak (parametroen barrutiko edozein zehaztapen eskuragarri daude)
DH9 mota estandarra Rc56	Argi karga dh9 Rc56-q	Karga astuna dh9 Rc56-z	Groove diametroa D h9	Groove zabalera L^+0.2	Zigiluaren altuera l1	Txoko biribilak Rmaax	Erradialen garbiketa s_max		Finfe Z_lau	O-ring alanbre diametroa d_O
DH9 mota estandarra Rc56	Argi karga dh9 Rc56-q	Karga astuna dh9 Rc56-z	Groove diametroa D h9	Groove zabalera L^+0.2	Zigiluaren altuera l1	Txoko biribilak Rmaax	<20mpa	<40mpa	Finfe Z_lau	O-ring alanbre diametroa d_O
8 ~ 12,9	13 ~ 23,9	-	D-3,8	4	3.6	0.3	0.2	0.15	3	1.8
13 ~ 23,9	24 ~ 49,9	8 ~ 12,9	D-5.2	4.7	4.3	0.4	0.25	0.2	4	2.65
24 ~ 49,9	50 ~ 121,9	13 ~ 23,9	D-6,8	6.2	5.6	0.4	0.3	0.2	5	3.55
50 ~ 121,9	122 ~ 629	24 ~ 49,9	D-10.0	9.2	8.5	0.5	0.35	0.25	7	5.3
122 ~ 629	630 ~ 999	50 ~ 121,9	D-13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	122 ~ 629	D - 16	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D - 18.5	16	14.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D - 22	19	17	1.0	0.7	0.6	20	12.0
Oharra: 1. Presioetarako> 60mpa, zigilu root eremuak H8 / F8 tolerantzia erabiltzen du eta presio ultra handiko zigilua <0,05. 2. Zilindroko diametroak> 30mm, zirrikitu itxietan instalatu daiteke. Mesedez, kontsultatu gure enpresa.

RC57 zehaztapenak (O-Ring GB1235 bat datozenak) (parametroen barrutiko edozein zehaztapen eskuragarri daude)
Apertura-tartea D h9	Groove diametroa D h9	Groove zabalera Kerr^+0.2	Zigiluaren altuera L1	Txoko biribilak Rmaax	Erradialen garbiketa s_max		Finfe Z_lau	O-ring alanbre diametroa erabili_O
Apertura-tartea D h9	Groove diametroa D h9	Groove zabalera Kerr^+0.2	Zigiluaren altuera L1	Txoko biribilak Rmaax	<20mpa	<40mpa	Finfe Z_lau	O-ring alanbre diametroa erabili_O
8 ~ 27	D-4.6	4.5	4	0.4	0.25	0.15	4	2.4
28 ~ 55	D-6,8	6.2	5.6	0.4	0.25	0.2	5	3.5
56 ~ 169	D-10,8	9.8	8.9	0.5	0.3	0.2	8	5.7
170 ~ 1500	D-16.0	13.6	12	0.7	0.5	0.3	12	8.6
Adibidez, RC57-80x69.2x9.8-PTFE3-R01
Eredu-zilindroaren diametroa x groove diametroa x groove zabalera PTFE3, R01 materialaren kodea

High Pressure Seals For Piston Holes
