Presio handiko amaierako brida zigiluak

Presio handiko amaierako bridak zigiluak hondatu ditzakeen irtenbide fidagarriak dira. Zigiluen ekoizpenean eta garapenean espezializatutako fabrikatzaile gisa, gure produktuak ur-presio zigiluetarako erabil daitezke, bizitza luzea, zigilatze ona, presio altuko erresistentzia, egitura trinkoa eta espazio txikiko okupazioa eta beste abantaila batzuk. Produktuen azpidatzien ereduak askotarikoak dira, ongi etorriak gurekin harremanetan jartzeko, egokitzen zaizun irtenbidea lortzeko.

Bidali kontsulta

Produktuaren Deskribapena

Gure Ruichen zigiluak Presio handiko amaierako bridak Zigiluek diseinu berritzailea hartzen dute produktuaren errendimendu hobea emateko. Nukleoa PTFE material itxurako material formako edo eraldatutako eraztunaren eta O itxurako eraztunarekin konbinatzen da, hau da, adibidez, ardatz (presio) zigilatzeko eta uraren presioaren zigilatzeko beharretarako.

Presio handiko hegagailuen zigiluek abantaila garrantzitsuak dituzte, bizitza luzea, mantentze kostu murriztuak, zigilu bikaina, euskarri-ihesak, presio altuko eta presio ultra-altuko erresistentzia ekiditeko muturreko lan baldintzak betetzeko eta instalazio errazetarako egitura bikaina.

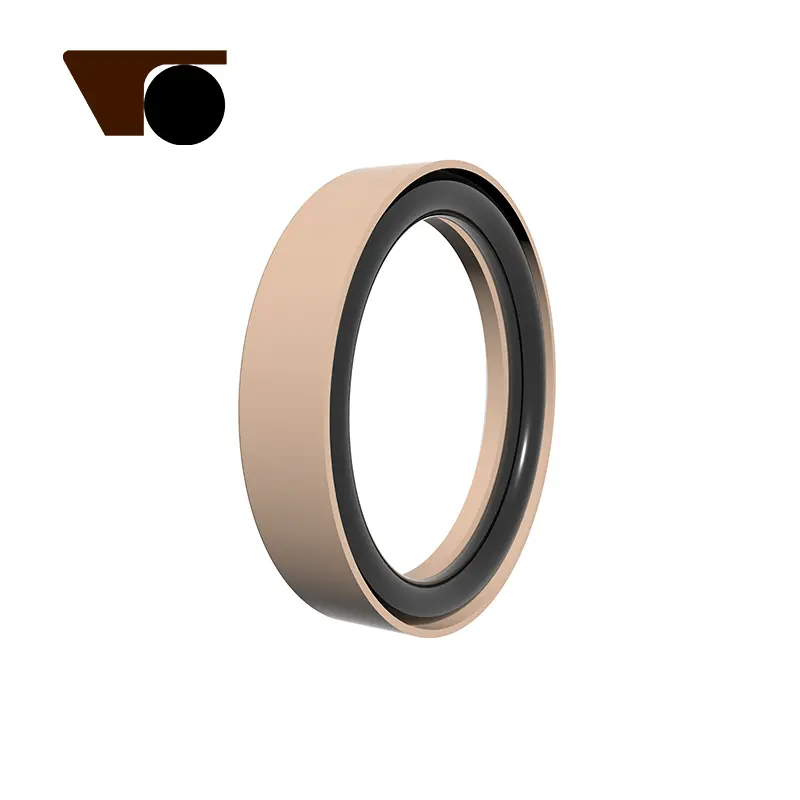

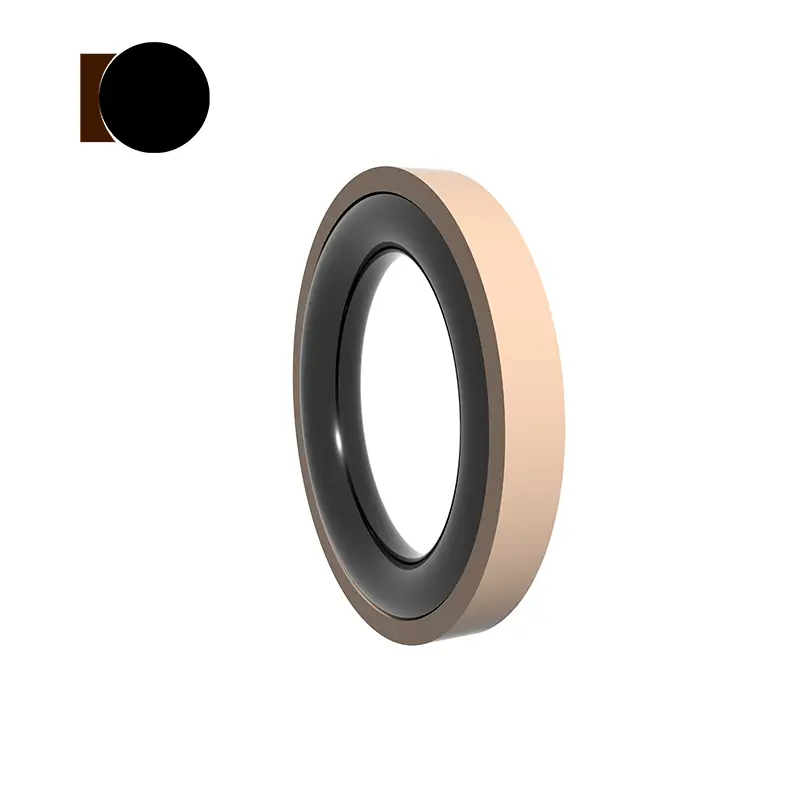

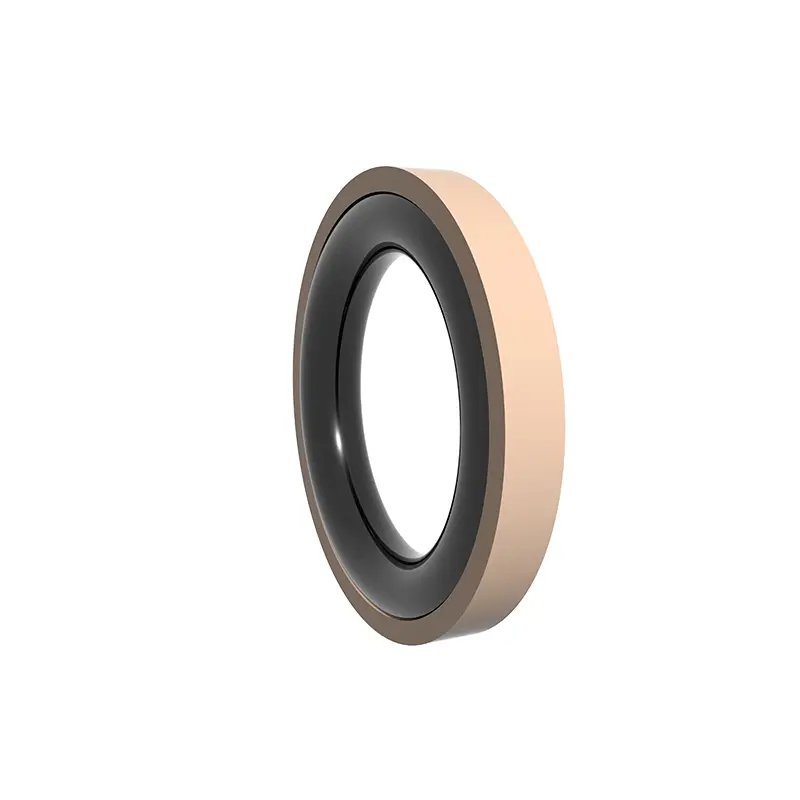

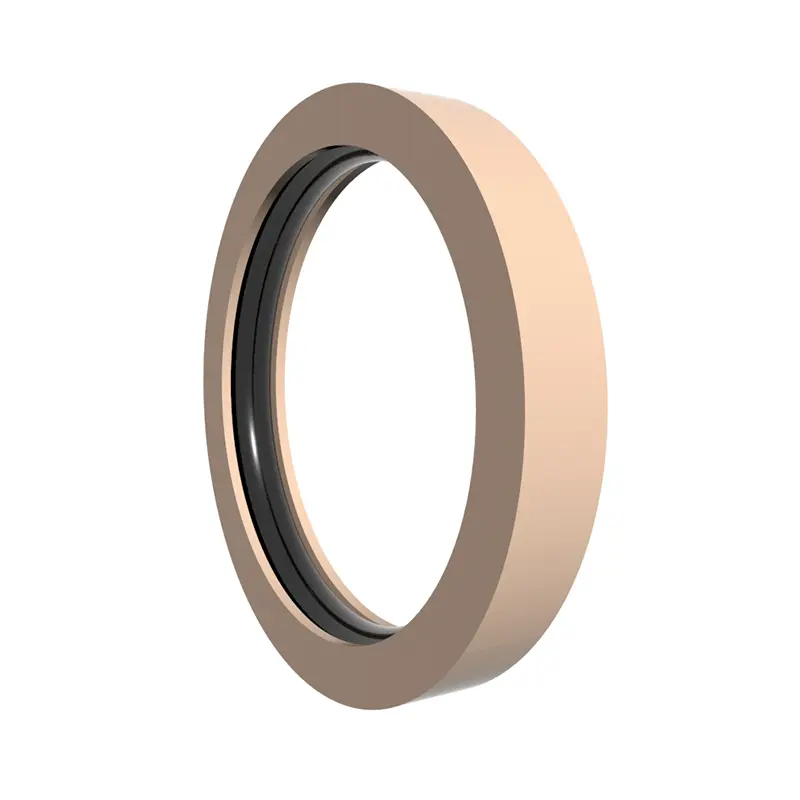

Lan baldintza desberdinen arabera, zubiaren ereduak aukeratu ditugu: RC2871 seriea (eskuineko angelua zigilatzeko eraztuna eta O itxurako kautxuzko eraztuna) banatuta dago presio eszenatoki desberdinei aurre egiteko; RC2872 seriea (C formako zigilatzeko eraztuna eta O itxurako gomazko eraztuna) egokia da presio estatiko zigilatzeko; RC2873 (angelu zuzeneko zigilatzeko eraztun eta O itxurako gomazko eraztuna) presio ultra handiko zigilatze estatikoa da; RC2874 (Y formako zigilatzeko eraztuna eta O itxurako gomazko eraztuna) presio ultra-estalduraren egonkortasuna bermatzen du; RC2875 seriea (oinez itxurako zigilatzeko eraztuna eta O itxurako gomazko eraztuna) A eta B motetan banatzen da zigilatzeko hainbat behar estatiko betetzeko.

Konbinazio berezi batzuk nabarmentzen dira, esaterako, eraztunarekin egindako oin-formako zigilatzeko eraztuna, konpresio aurreko eta bridaren egitura erabiltzen duena presio altuagoak eta presio altuak eta ultra-altuak jasateko; Gauza bera gertatzen da C itxurako eta angelu birmoldatuaren zigilatzeko eraztunak eta o-eraztunak konbinatzeko, presio handiko muturreraino (bridak) arazoa konponbide fidagarria eskainiz norabide guztietan.

Produktuen ezaugarriak eta aplikazioak:

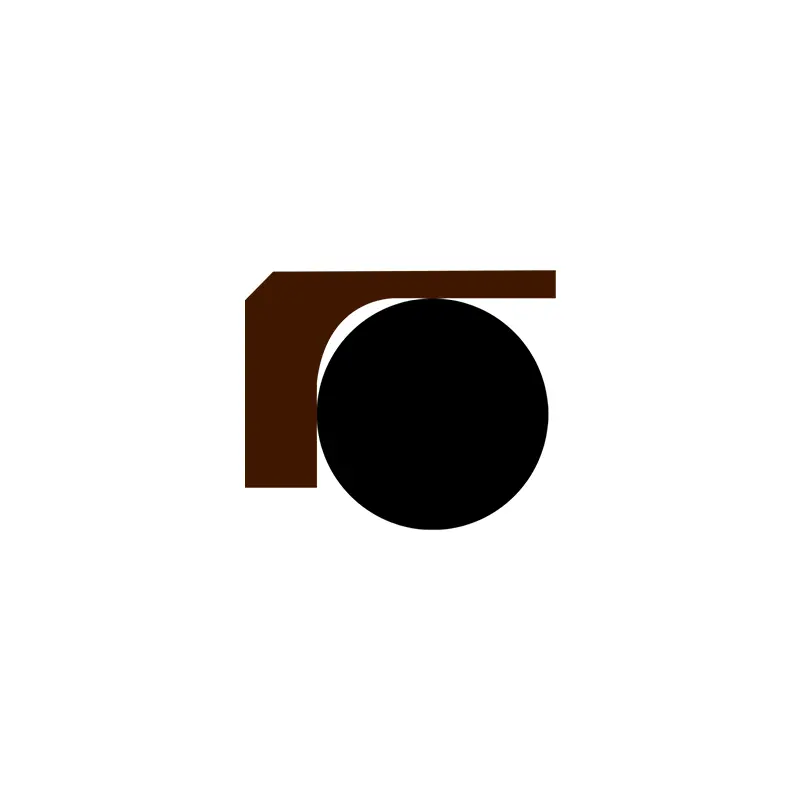

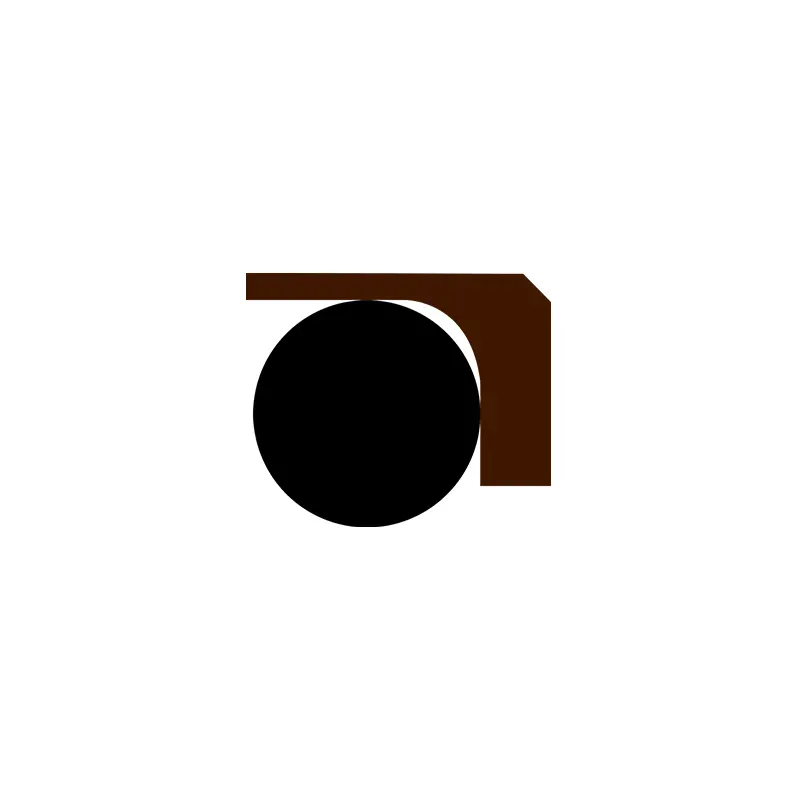

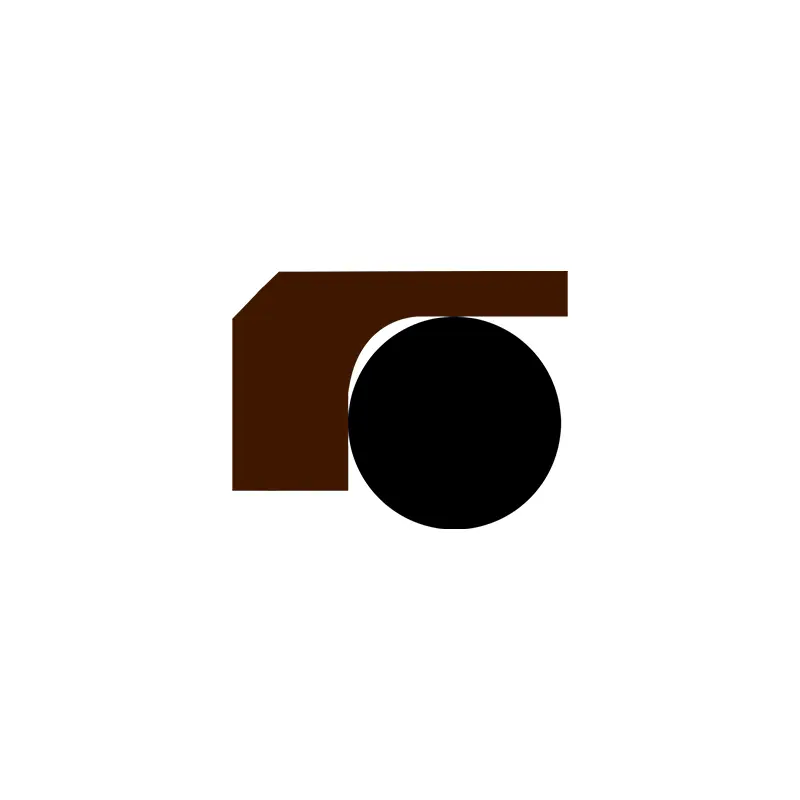

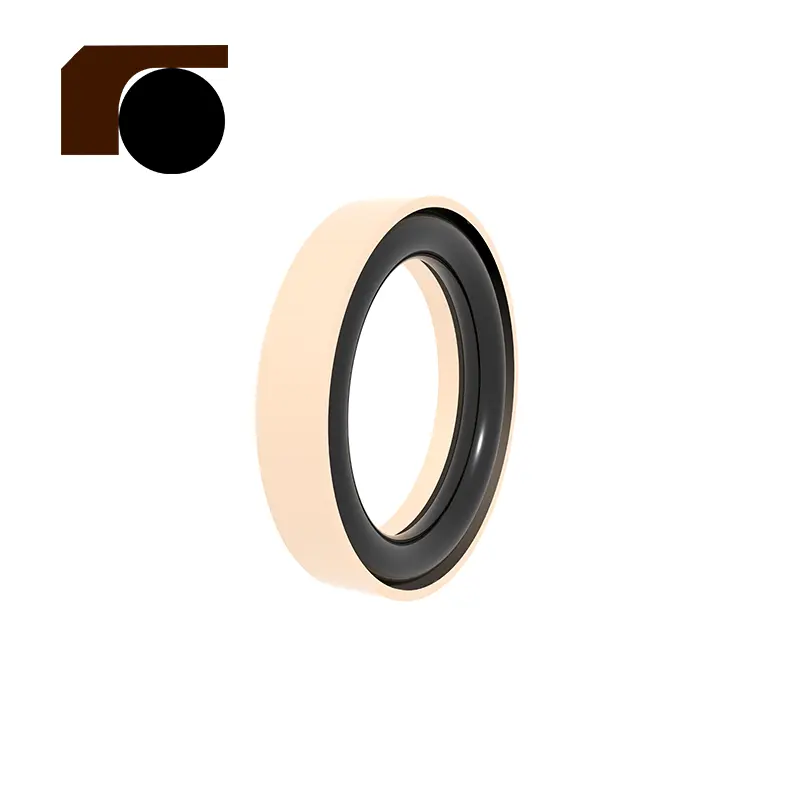

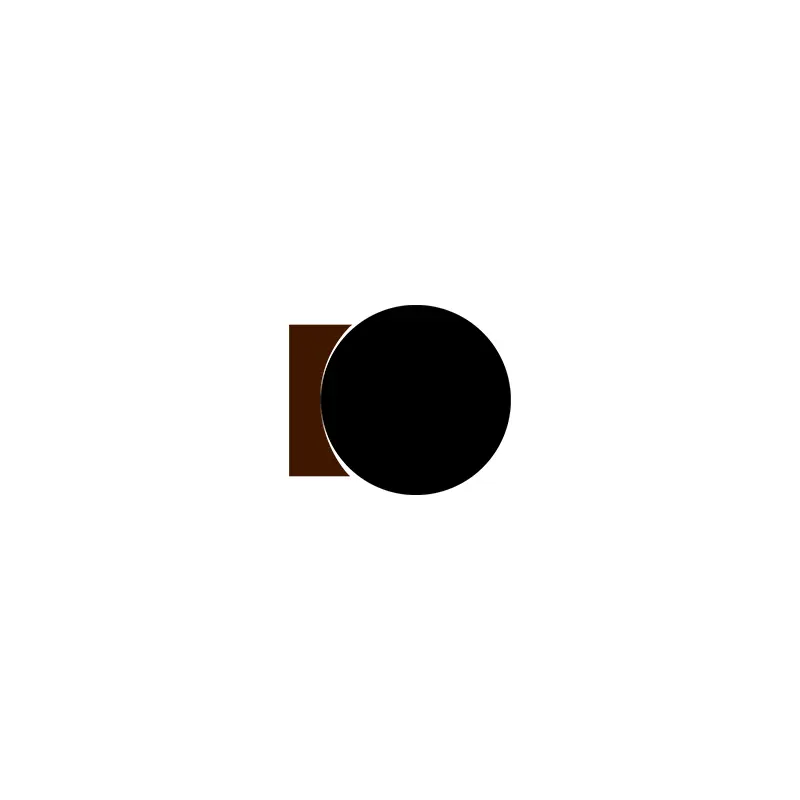

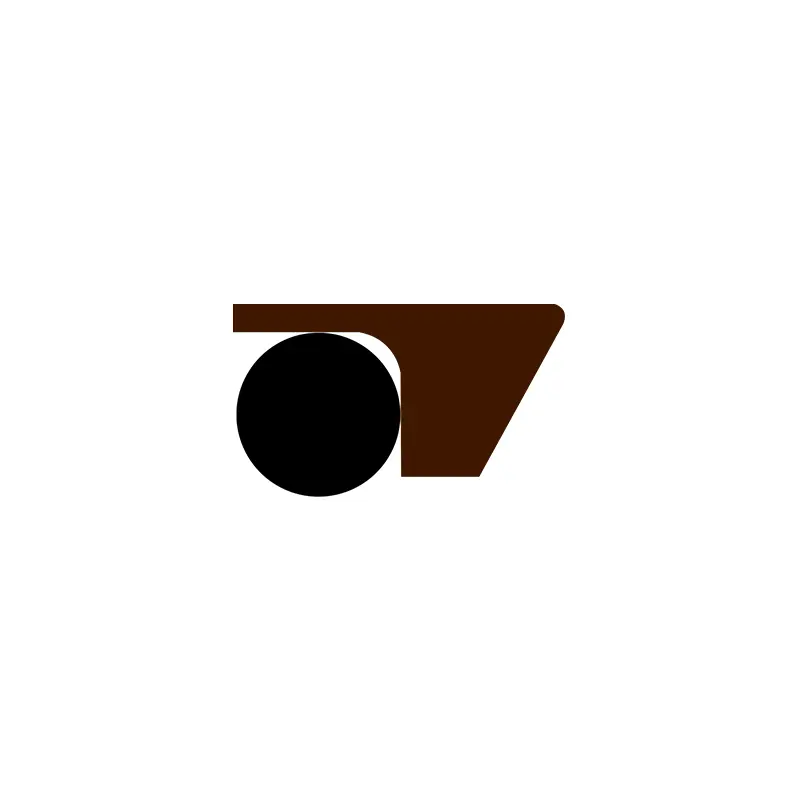

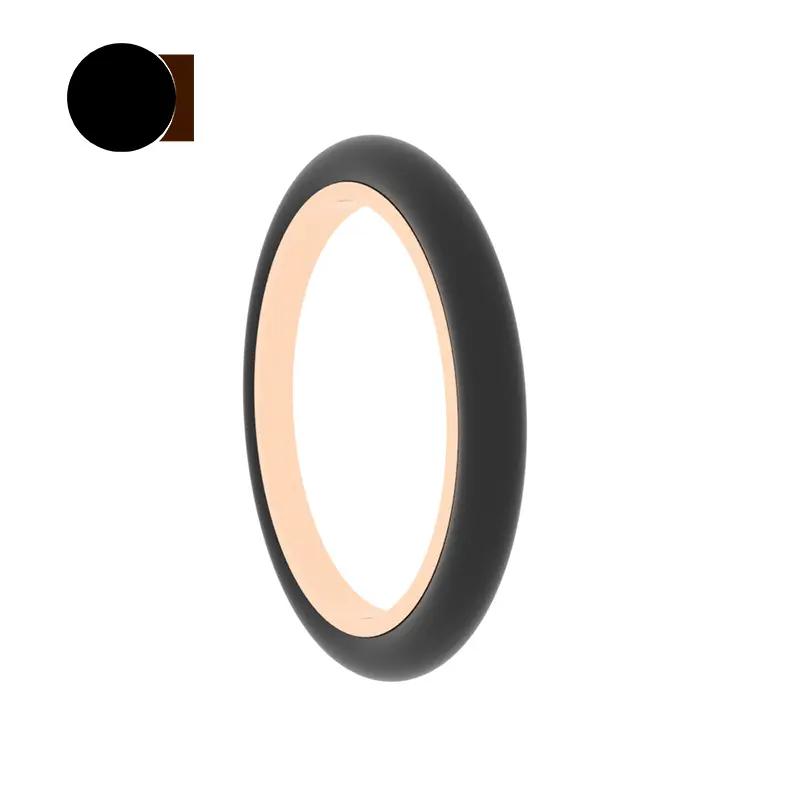

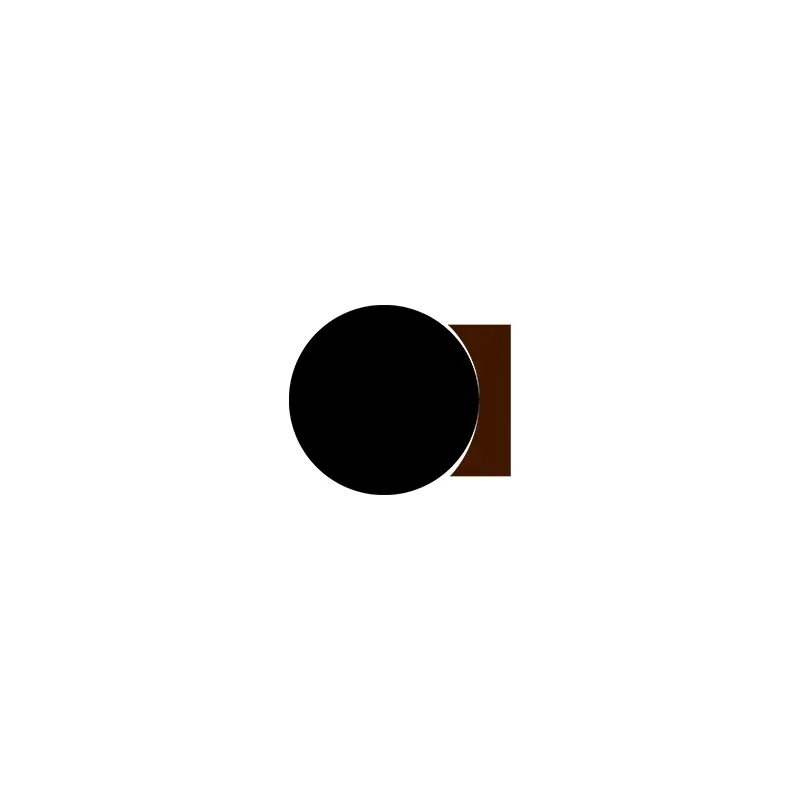

Zigilu hau PTFE eta O-Ring-ekin egindako angelu estalduraren eraztun batez osatuta dago. O-eraztuna aurrez konprimitzen da zigilatzeko indarra sortzeko. Zigiluaren estutzen indarra presiopean handitzen da, hau da, zenbat eta presio handiagoa izan, orduan eta hobe zigilatzea. Irristaketa eraztunak alboko saihetzen egitura hartzen duenez, O-eraztuna ez da estutuko eta presio altua jasan dezake.

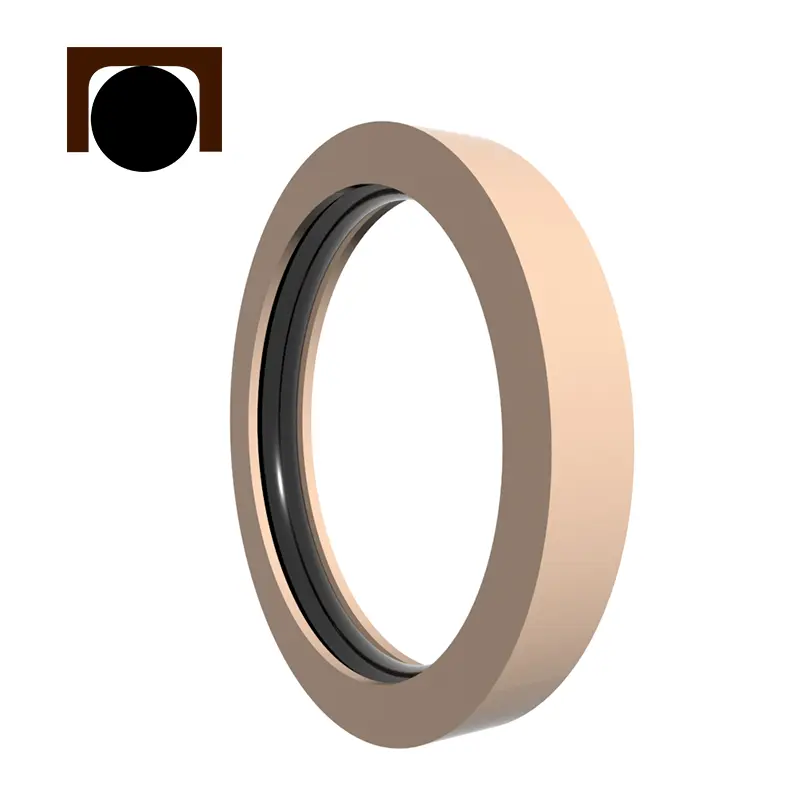

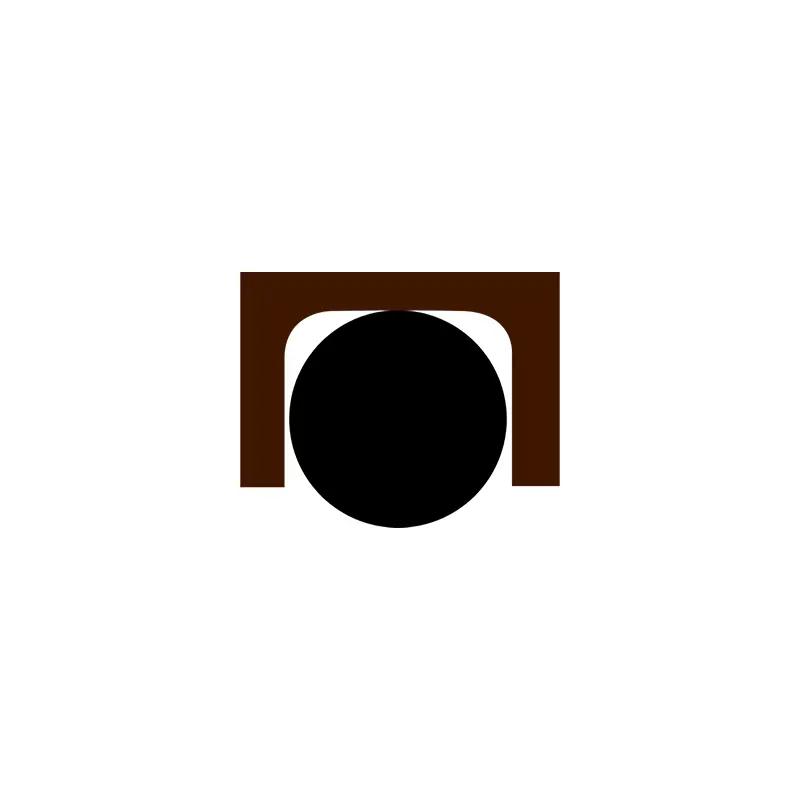

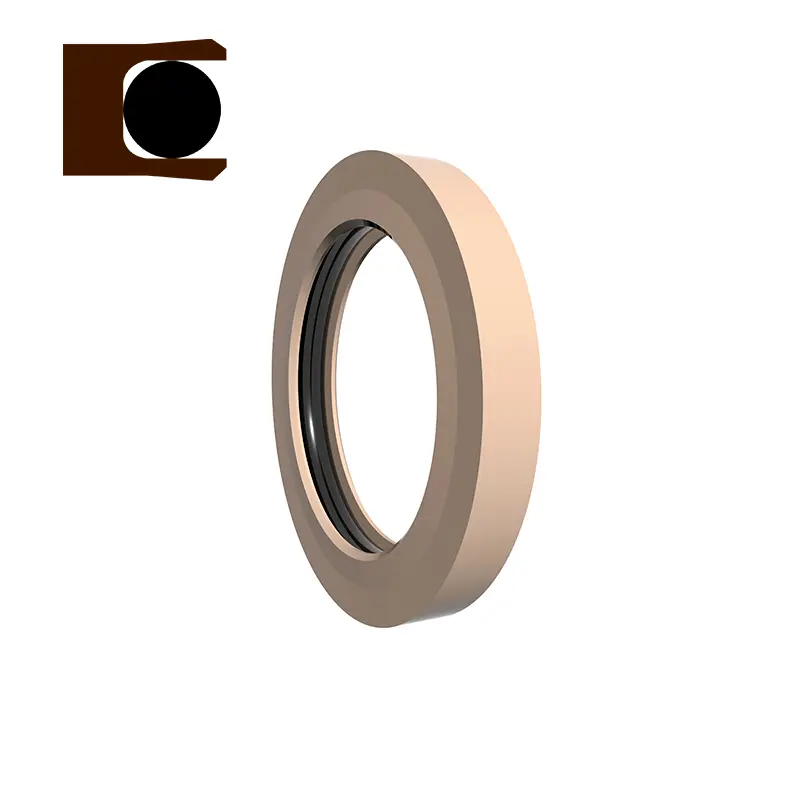

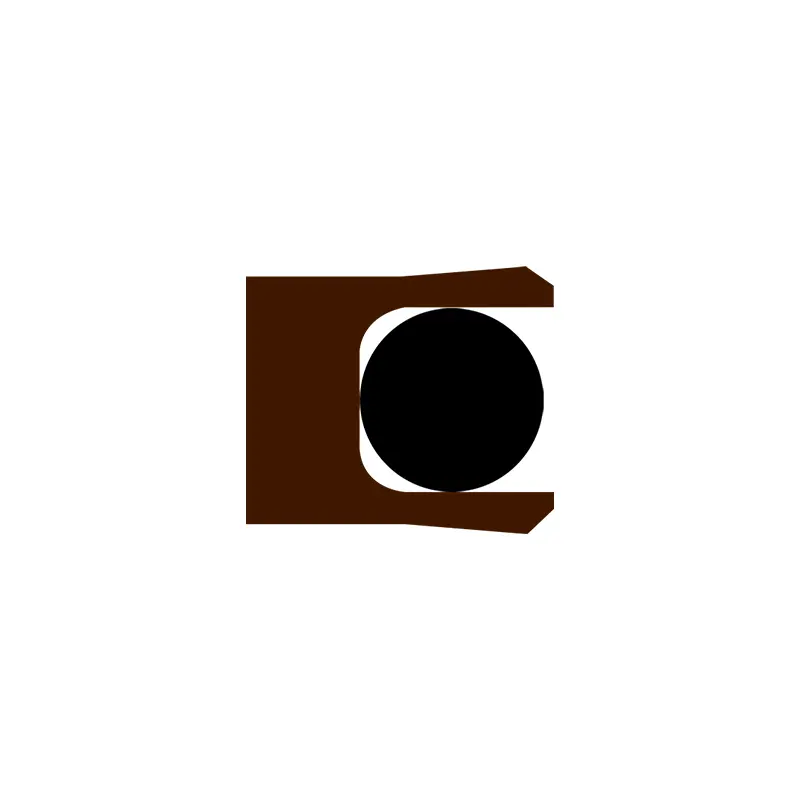

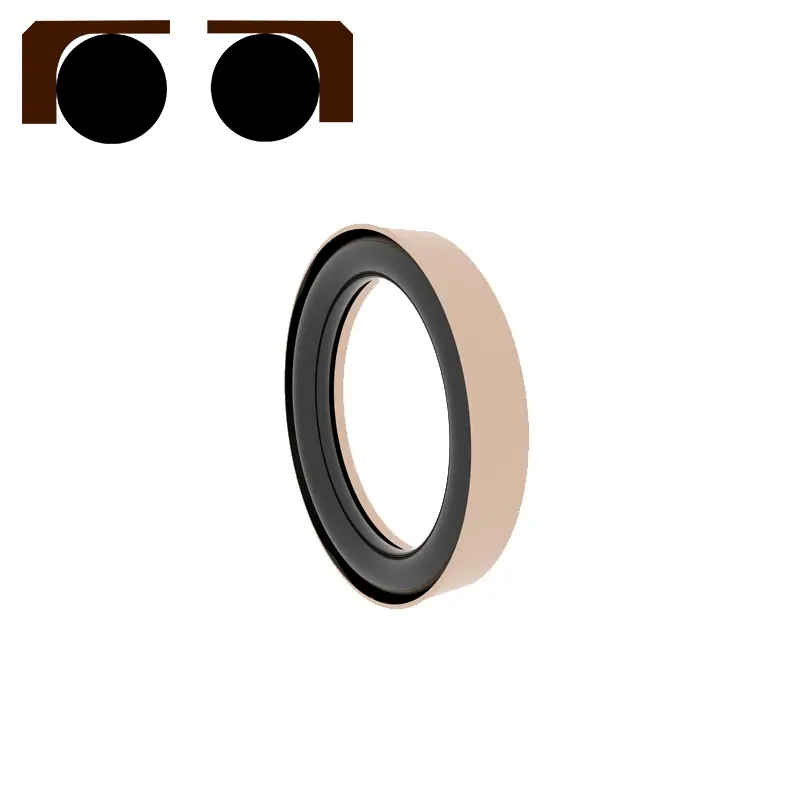

Zigilu hau PTFE C itxurako zigilatzeko eraztun batez eta O-eraztun batez osatuta dago. O-eraztuna aurrez konprimitzen da zigilatzeko indarra sortzeko. Zigiluaren estutzen indarra presiopean handitzen da, hau da, zenbat eta presio handiagoa izan, orduan eta hobe zigilatzea. Irristaketa eraztunak alde bikoitzeko saihets egitura hartzen duenez, O-eraztuna ez da estutuko eta presio altua jasan dezake.

Rc2873

Rc2874

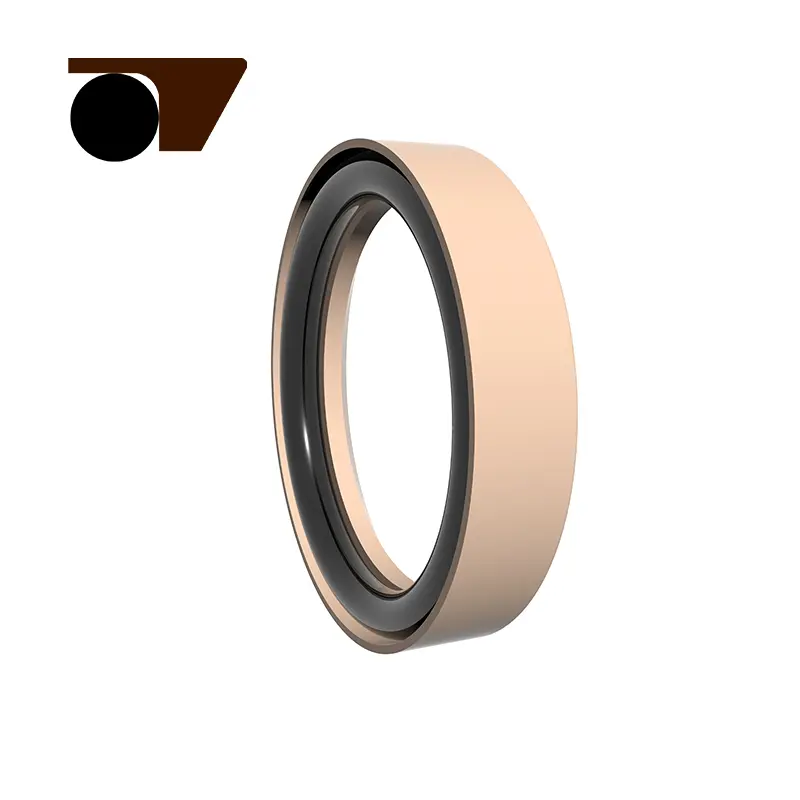

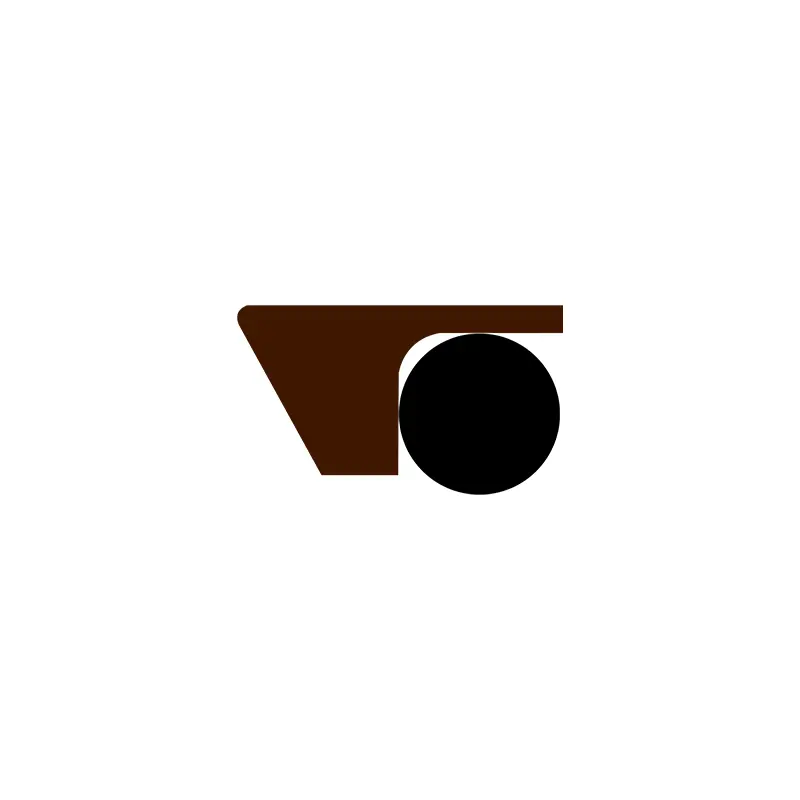

Zigilu hau PTFE material aldatua eta O-Ring-eko osatutako eraztun eraztun batez osatuta dago. O-eraztuna aurrez konprimitzen da zigilatzeko indarra sortzeko. Zigiluaren estutzen indarra presiopean handitzen da, hau da, zenbat eta presio handiagoa izan, orduan eta hobe zigilatzea. Irristaketa eraztunak alboko oinaren ertzaren egitura hartzen duenez, O-eraztuna ez da estutuko eta presio altu eta ultra-altua jasan dezake.

Zehaztapenak:

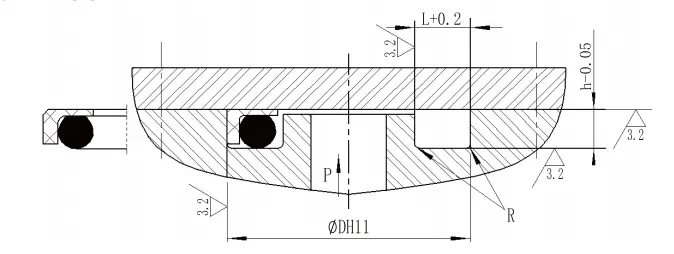

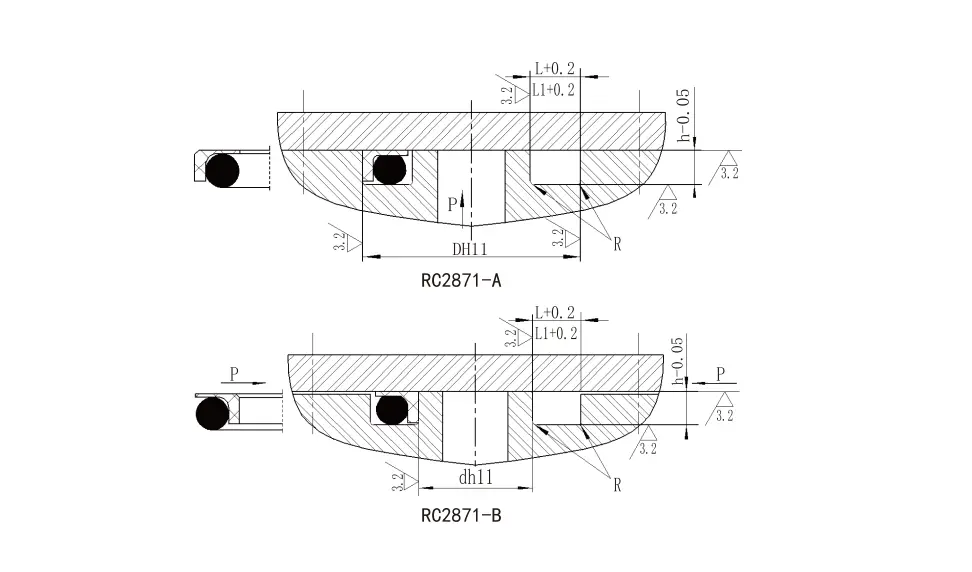

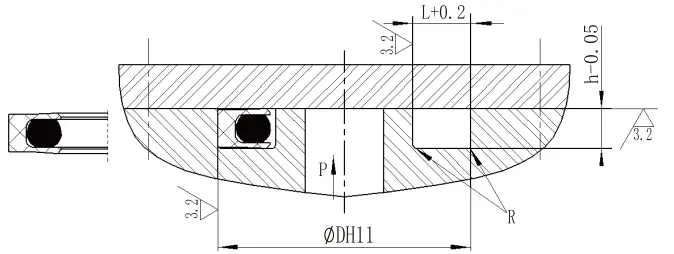

RC2871-Barne-presio motako zehaztapenak (parametroen barrutiko zehaztapen guztiak eskuragarri daude)
Kanpoko diametroaren barrutia D h11	Groove sakonera h^-0.05	Groove zabalera L^+0.2	Groove zabalera L1 + 0,2 presioa> 80mpa	Txoko biribilak Rmaax	O-ring alanbre diametroa d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

RC2871-B kanpoko presio motako zehaztapenak (parametroen barrutiko zehaztapen guztiak eskuragarri daude)
Kanpoko diametroaren barrutia Dh11	Groove sakonera h^-0.05	Groove zabalera L^+0.2	Groove zabalera L1 + 0,2 presioa> 80mpa	Txoko biribilak Rmaax	O-ring alanbre diametroa d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

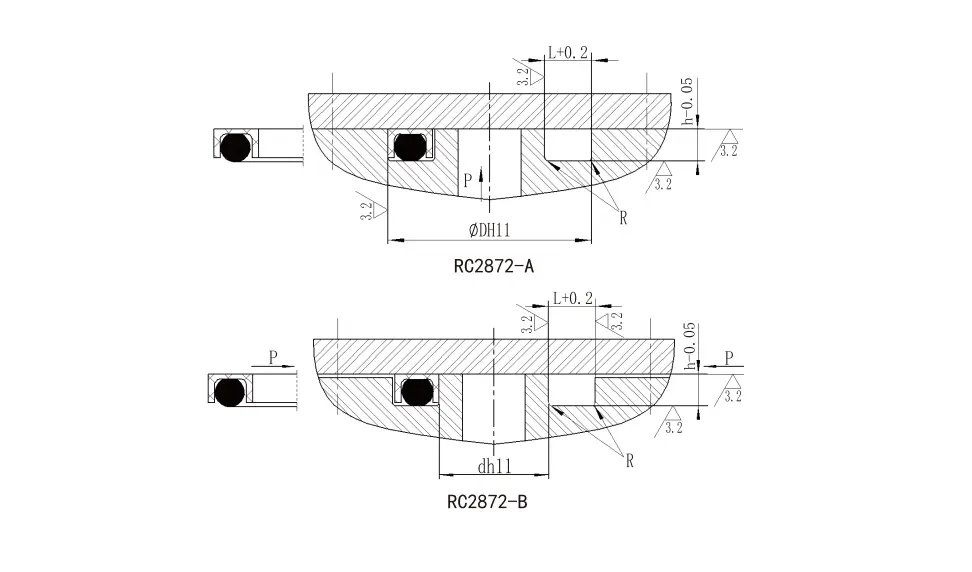

RC2872-Barne-presio motako zehaztapenak (parametroen barrutiko zehaztapen guztiak eskuragarri daude)
Kanpoko diametroaren barrutia D h11	Groove sakonera h^-0.05	Groove zabalera L^+0.2	Txoko biribilak Rmaax	O-ring alanbre diametroa d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

Rc2872-b kanpoko presio motako zehaztapenak (parametroen barrutiko zehaztapen guztiak eskuragarri daude)
Kanpoko diametroaren barrutia D h11	Groove sakonera h^-0.05	Groove zabalera L^+0.2	Txoko biribilak R	O-ring alanbre diametroa d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

Rc2873

Kanpoko diametroaren barrutia Ie11	Groove sakonera h^-0.05	Groove zabalera L^+0.2	Txoko biribilak Rmaax	O-ring alanbre diametroa d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

Rc2874

Kanpoko diametroaren barrutia Ie11	Groove sakonera h^-⁰^.05	Groove zabalera L^+0.2	Txoko biribilak Rmaax	O-ring alanbre diametroa d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

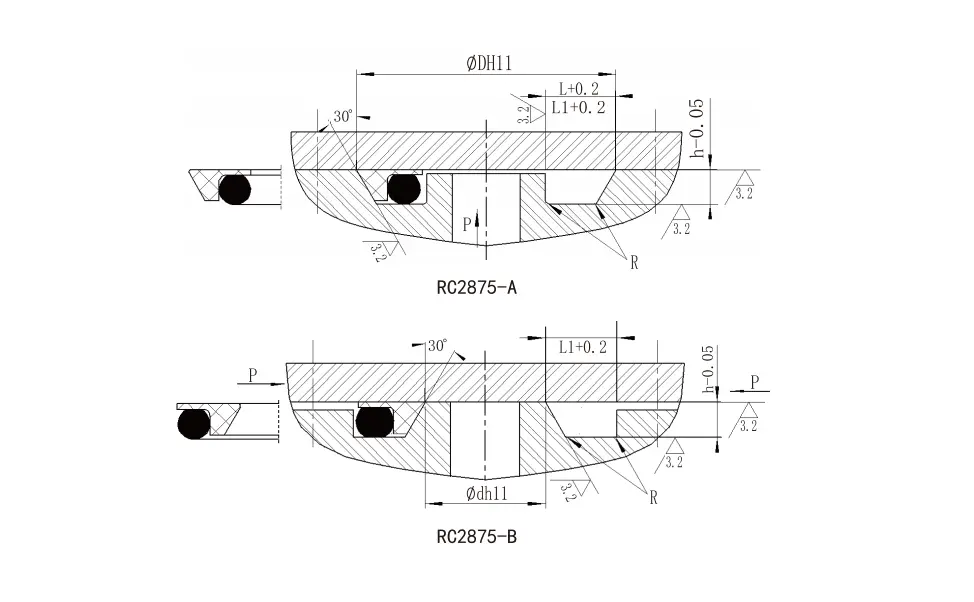

RC2875-Barne-presio motako zehaztapenak (parametroen barrutiko zehaztapen guztiak eskuragarri daude)
Kanpoko diametroaren barrutia D h11	Groove sakonera h^-0.05	Groove zabalera L^+0.2	Groove zabalera L1 + 0,2 presioa> 100mpa	Txoko biribilak Rmaax	O-ring alanbre diametroa d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

RC2875-B kanpoko presio motako zehaztapenak (parametroen barrutiko zehaztapen guztiak eskuragarri daude)
Kanpoko diametroaren barrutia D h11	Groove sakonera h^-0.05	Groove zabalera L^+0.2	Groove zabalera L1 + 0,2 presioa> 100mpa	Txoko biribilak Rmaax	O-ring alanbre diametroa d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Presio handiko amaierako bridak lan baldintzak aplikagarriak dira
Profil	Eredu	Presio (MPA)	Tenperatura (℃)	Komunikabideak
	Rc2871-a	≤300	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	Olio hidraulikoa, emultsioa, ura, gasa, etab.
			-20 ~ + 200 (O-Ring FKM bat datozenak)
	Rc2871-b	≤300	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	Olio hidraulikoa, emultsioa, ura, gasa, etab.
			-20 ~ + 200 (O-Ring FKM bat datozenak)
	Rc2872-a	≤100	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	Olio hidraulikoa, emultsioa, ura, gasa, etab.
			-20 ~ + 200 (O-Ring FKM bat datozenak)
	Rc2872-b	≤100	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	Olio hidraulikoa, emultsioa, ura, gasa, etab.
			-20 ~ + 200 (O-Ring FKM bat datozenak)
	Rc2873	≤200	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	Olio hidraulikoa, emultsioa, ura, gasa, etab.
			-20 ~ + 200 (O-Ring FKM bat datozenak)
	Rc2874	≤300	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	Olio hidraulikoa, emultsioa, ura, gasa, etab.
			-20 ~ + 200 (O-Ring FKM bat datozenak)
	Rc2875-a	≤300	-35 ~ + 100 (O-Ring NBrekin bat datozenak)	Olio hidraulikoa, emultsioa, ura, gasa, etab.
			-20 ~ + 200 (O-Ring FKM bat datozenak)
	Rc2875-b	≤300	-35 ~ + 100 (angeluzuzen eraztun NBR bat datozenak)	Olio hidraulikoa, emultsioa, ura, gasa, etab.
			-20 ~ + 200 (angeluzuzen eraztun fkm bat datozenak)
	Rc2879-a	105	-35 ~ + 100 (angeluzuzen eraztun NBR bat datozenak)	Olio hidraulikoa, emultsioa, ura, gasa, etab.
			-20 ~ + 200 (O-Ring FKM bat datozenak)
	Rc2875-b	105	-35 ~ + 100 (O-Ring NBrekin bat datozenak) -20 ~ + 200 (O-Ring FKM bat datozenak)	Olio hidraulikoa, emultsioa, ura, gasa, etab.
