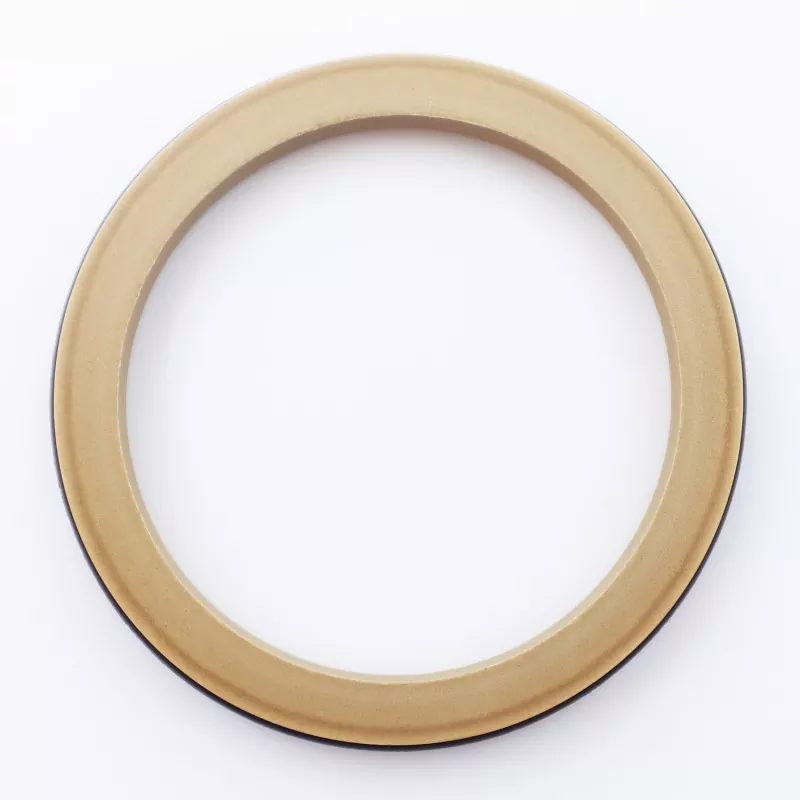

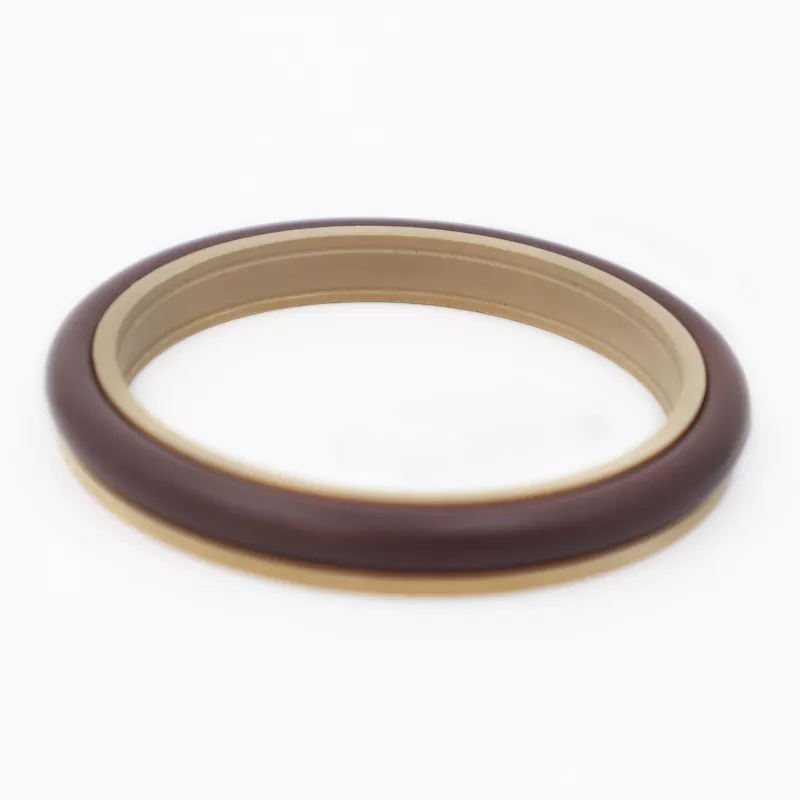

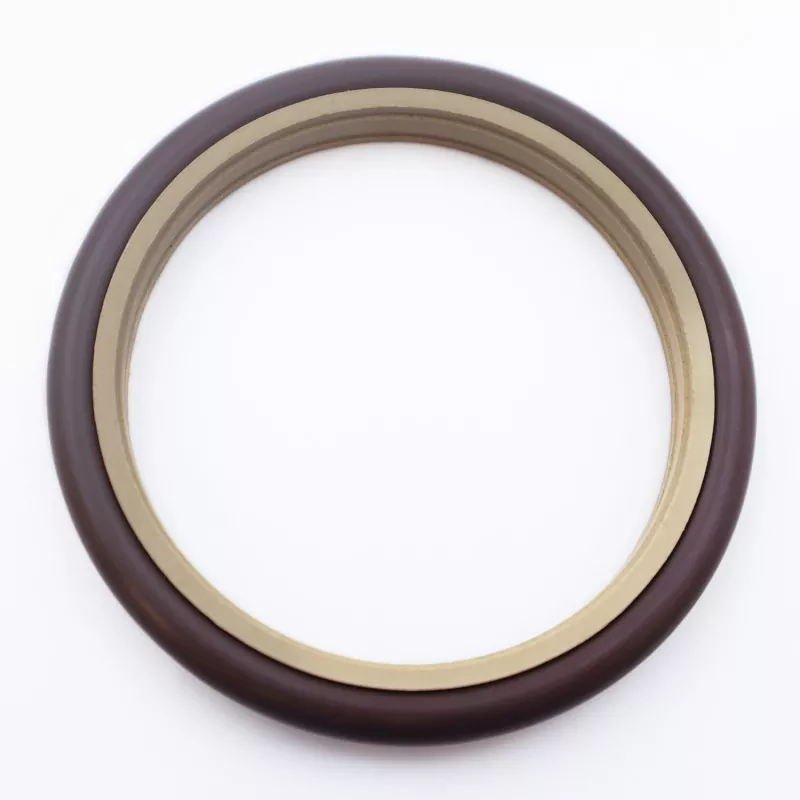

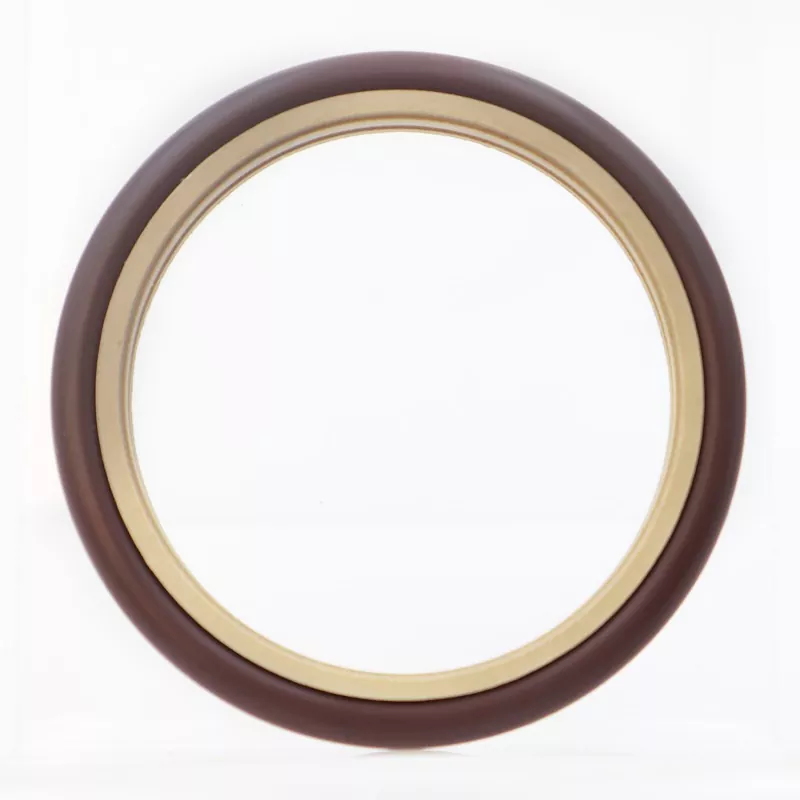

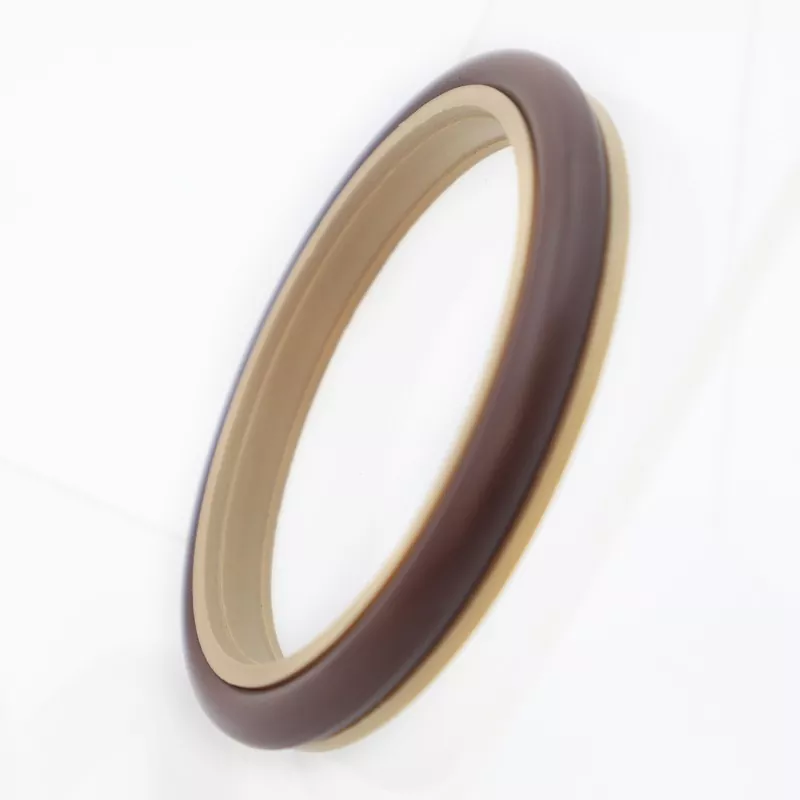

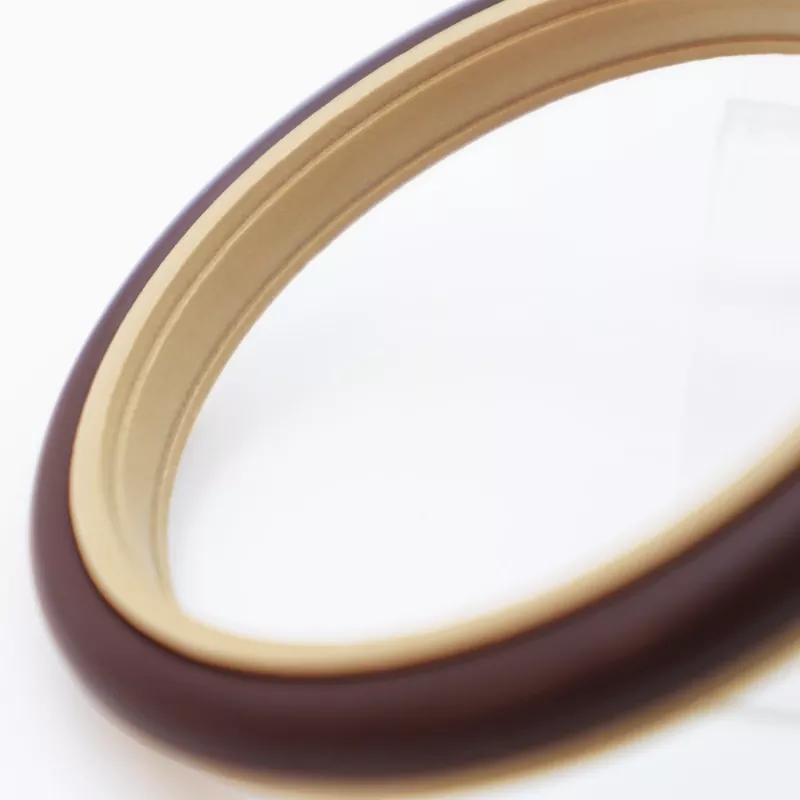

RC2051-B/G Ardatz birakaria konbinatutako horzdun zigiluak betetako PTFEz eta gomazko O-eraztun batez osatuta dago. Norabide bakarreko zigilatzeko diseinatuta dago aplikazio hidrauliko eta pneumatikoetan, mugimendu birakari zein birakariekin. Ezaugarri nagusiak honako hauek dira: bizitza luzea, marruskadura baxua, zigilatzeko errendimendu bikaina eta diseinu trinkoa. Gainera, zigilatzeko emaitza bikainak eta marruskadura erresistentzia minimoa eskaintzen ditu ur-hidrauliko zigilatzeko birakarien aplikazioetan.
Zigilatze-errendimendu fidagarria mantentzen du ur-hidraulikoen funtzionamendu birakarietan ere, ardatzaren gainazaleko higadura modu eraginkorrean murrizten du eta ekipoen isurketa arriskua minimizatzen du. OEM bezeroen kontsultak onartzen ditugu produktuen aukeraketari, konparazioari eta ontziratu gabeko erosketari buruz.
Muga-balioak ez dira aldi berean gertatu behar.
|
Presioa (MPa) |
Tenperatura (°C) |
Erreferentziako PV balioa (MPa·m/s) |
Erreferentziako abiadura (m/s) |
Ertaina |
|
≤70 (mota estandarra) |
-35etik +100era (NBR O-ringa) |
≤10 |
<2 |
Olio hidraulikoa, emultsioa, ura, airea, etab. |
|
≤30 (Abiadura handiko mota) |
-20tik +200era (FKM O-ringa) |
<6 |
1. O-ring material bateragarriak honako hauek dira: RO1 Nitrilo Kautxua (NBR), RO2 Fluororubber (FKM), etab.
2. Zigilatzeko eraztunaren materiala: material estandarra PTFE4; eskuragarri dauden beste aukera batzuk PTFE1, PTFE2, PTFE3 eta PTFE5 dira.
Eskaera eredua: RC2051—80x91.7x7.6—PTFE3—R01
Eredua - d x D x L - Materialaren kodea
Zehaztutako barrutietako zehaztapenak eskuragarri daude.
|

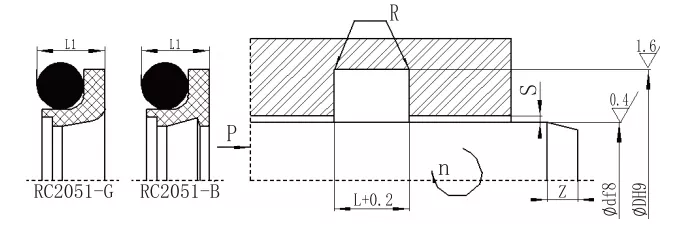

d f8 Mota estandarra RC2051 |
d f8 Arinak RC2051-Q |
d f8 Astunak RC2051-Z |
D H9 |
L+0,2 |
L1 |
Rmax |
Smax |
Zmin |
egin |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
-- |
5~15.9 |
-- |
d+4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38.9 |
-- |
d+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
39~107,9 |
5~15.9 |
d+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
108~670.9 |
16~38.9 |
d+11,7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
671~999 |
39~107,9 |
d+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
1000-1599 |
108~670.9 |
d+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671~999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Oharra: 1. Ardatz ≤30 mm-ko diametroetarako, zirrikitu irekiko diseinua gomendatzen da.
2. Ardatz birakariaren gainazaleko gogortasuna HRC 58 gainditzea gomendatzen da.
