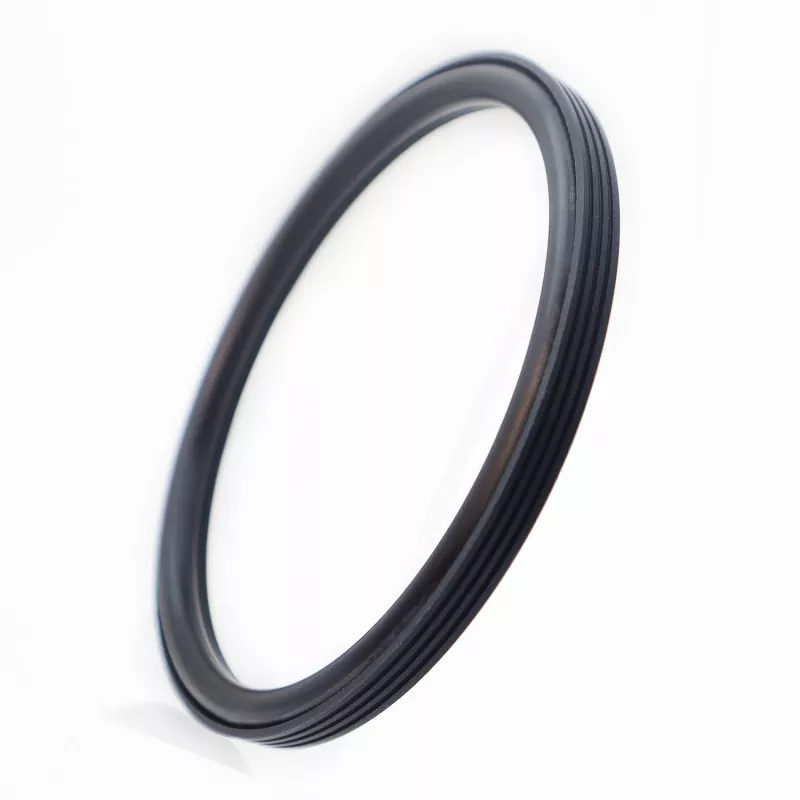

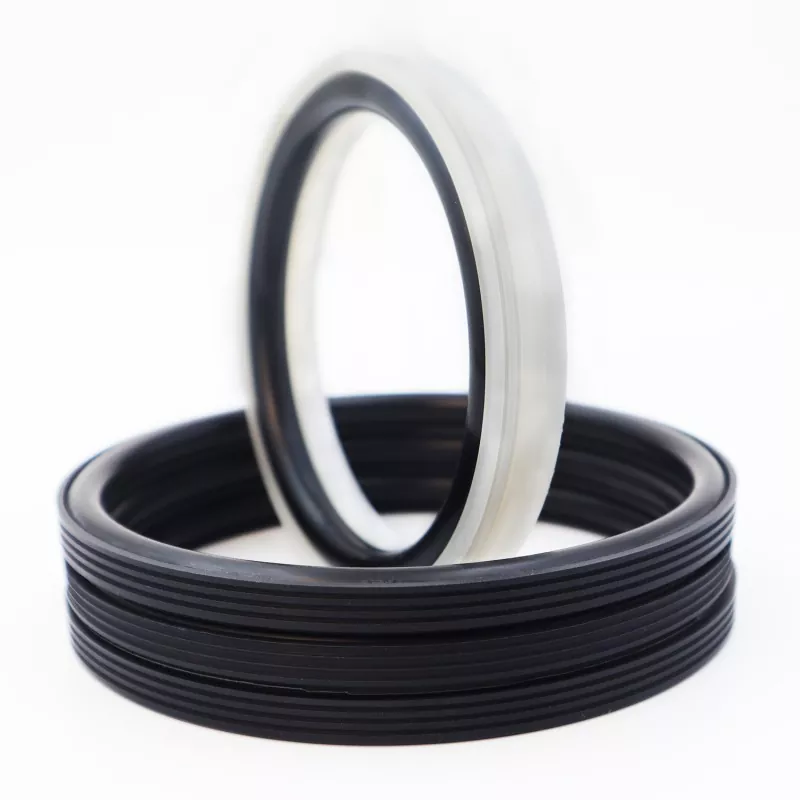

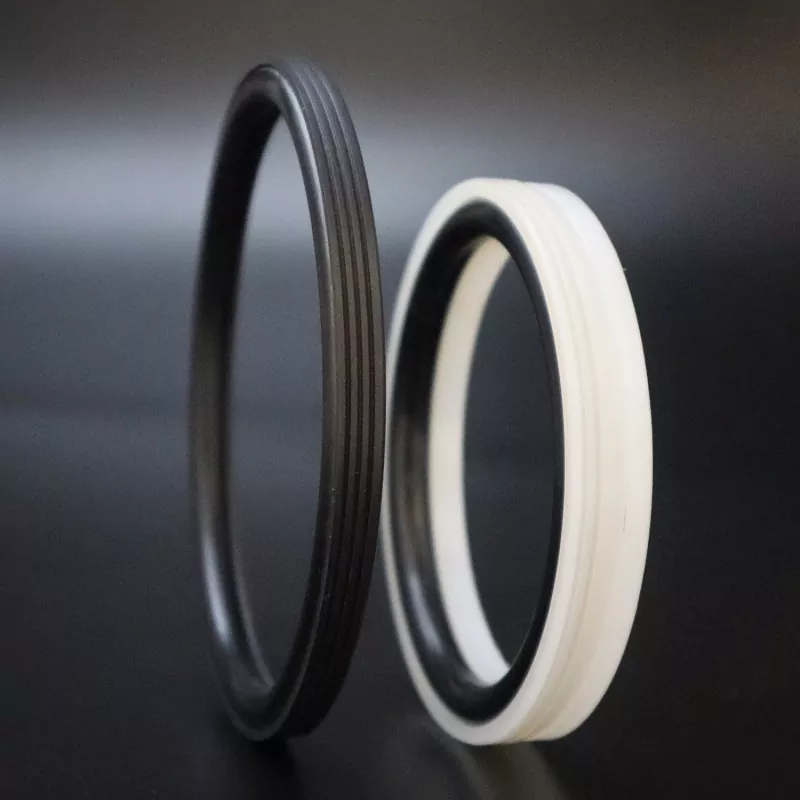

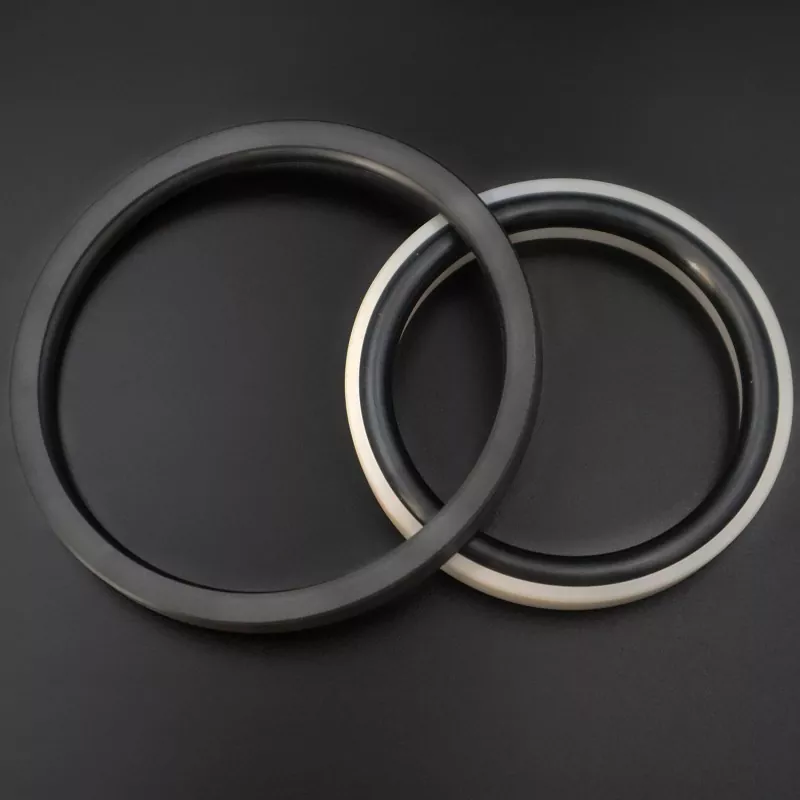

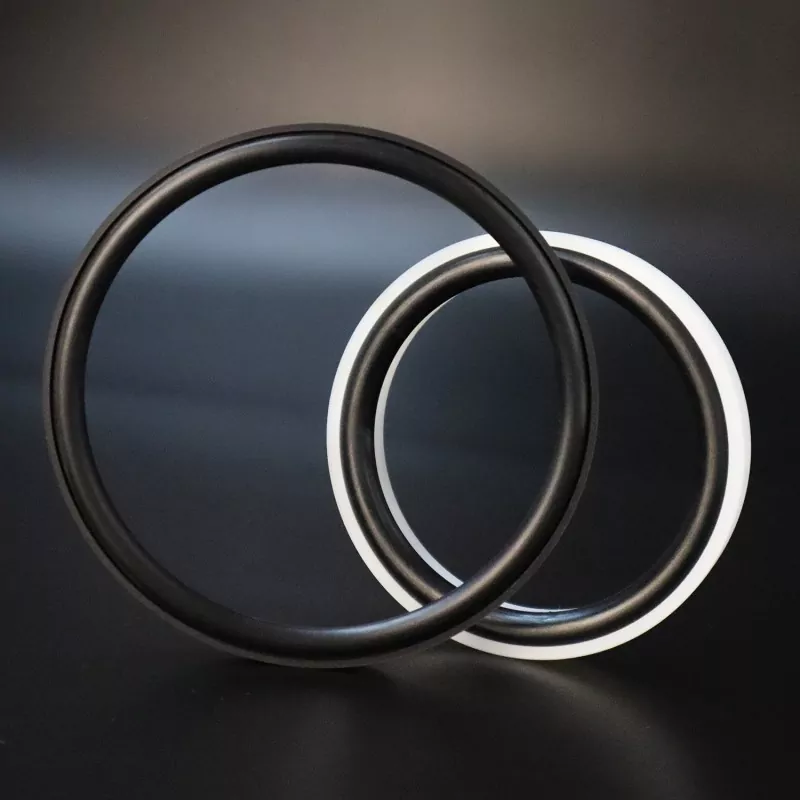

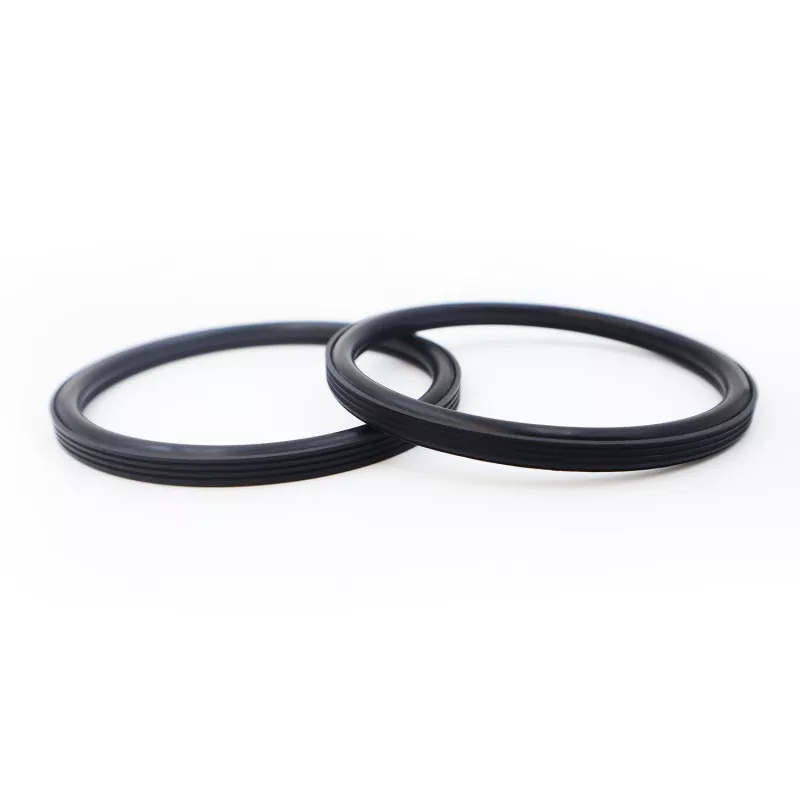

RC2062 Pistoi Hortzdun Zigiluak errendimendu handiko ingeniaritza-plastikoz egindako horzdun zigilatzeko eraztun batez eta gomazko O-ring batez osatuta dago; norabide bakarreko zigilatzeko egokia da aplikazio hidrauliko birakari eta birakarietan.
Bizitza luzea, marruskadura txikia, zigilatzeko errendimendu bikaina, aztarna trinkoa eta instalazio eta mantentze-erraztasuna ditu. Zigilatzeko ezpainaren eta lodieraren diseinu optimizatuak zigilatzea eraginkorra bermatzen du, nahiz eta euskarri gogorren eraginpean egon, hala nola zementu-minda.
Egitura orokorra trinkoarekin, instalazio-espazio-eskakizunak gutxitzen ditu eta tokian tokiko muntaketa eta ondorengo mantentze-lanak errazten ditu. Minda manipulatzeko aplikazioetan pistoi-ganberetarako zigilatzeko irtenbide fidagarri gisa balio du. Ekipamendu industrialen fabrikatzaileak produktu honen eskaerak ebaluatu, konparatu eta egitera gonbidatzen ditugu.
Balio mugatzaileak ez dira aldi berean gertatu behar.
|
Presioa (MPa) |
Tenperatura (°C)
|
Abiadura (m/s) |
Ertaina |
|
|
Aldeko mugimendua |
Errotazio-higidura |
|||
|
≤100 |
-35etik +100era (NBR O-ringarekin) |
≤6 |
≤2 |
Ura, lokatza, petrolio gordina, olio hidraulikoa, emultsioa |
|
-20tik +200era (FKM O-ringarekin) |
||||
1. O-ring material bateragarriak honako hauek dira: RO1 Nitrilo Kautxua (NBR), RO2 Fluoroelastomeroa (FKM), etab.
2. Zigilatzeko eraztunaren materiala: material estandarra PTFE4; eskuragarri dauden beste material batzuk PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etab.
Eskaera eredua: RC2062-80*68.3*7.6-PTFE4-R01

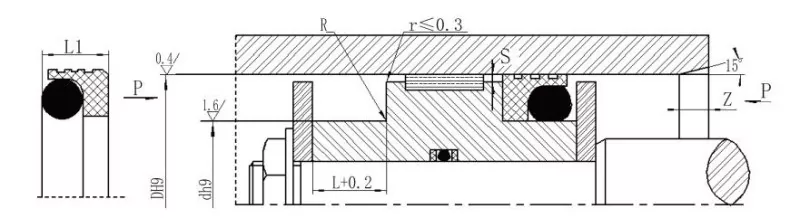

Eredua - Zuloaren Diametroa * Groove Diametroa * Groove Zabalera - Materialaren Kodea
Parametroen barruan edozein tamaina dago eskuragarri
|
Zuloen tamaina tartea Mota estandarra D H9 RC2062 |
Bore sorta Astunak D H9 RC2062-Z |
Groove diametroa d h9 |
Ildoen zabalera L+0,2 |
Zigiluaren zabalera L1 |
Izkinako erradioa Rmax |
Sake erradiala Smax |
Txanflarra Zmin |
O-eraztunaren ebakidura-diametroa |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Oharra: 1. ≤30 mm-ko zuloen diametroetarako, zirrikitu irekiko diseinua gomendatzen da.
2. 30 MPa baino gehiagoko presioetarako, H8/f8 egokitzapena gomendatzen da estrusio-hutsunerako.
