1. Erresistentzia kimiko bikaina
2. Funtzionamendu-tenperatura sorta zabala
3. Lubrifikazio gutxiko eta oliorik gabeko lubrifikaziorako egokia
4. Marruskadura txikia potentzia gutxieneko kontsumorako
5. Abiadura lineal handietarako egokia
6. Ez da makil-slip-efekturik, hasierako erresistentzia baxua geldialdi luzearen ondoren
7. Ardatz birakari gogortu gabekoetarako egokia (PTFE ezpain zigiluen aukeraketa egokiarekin)
8. Presio handiko aplikazioetarako egokia
Aplikazio tipikoak honako hauek dira: konpresore birakariak, torloju-konpresoreak, transmisioak/engranaje-kaxak, puzgailuak, motorrak, makina-erreminta, ponpak, motor hidraulikoak, zentrifugatzaileak, etab.
Lotzeko gainazaletarako gogortasun-baldintzak
Gomendatutako gogortasuna: HRC ≥ 58. Beharrezko gogortasuna faktore askoren araberakoa da; presio baxuko eta abiadura baxuko aplikazioetarako, ardatz bigunagoak ere egokiak dira. Metal bigunetarako, PTFE6 ezpain zigiluak gomendatzen dira.
Lotzeko gainazalen kalitate-baldintzak Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Zeharkako forma |
Eredua |
Presioa |
Tenperatura |
Abiadura |
Ertaina |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Petrolioa, gasa, ura, etab. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Petrolioa, gasa, ura, etab. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Petrolioa, gasa, ura, etab. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Petrolioa, gasa, ura, etab. |
Fluido Dynamic Spiral Birzirkulazio zigilua: RCS-D motak ezpain zigilu bat erabiltzen du birzirkulazio espiral ereduarekin, zigilatzeko errendimendua hobetuz. Ardatz birakaria norabide bakarrean biratzea onartzen da.

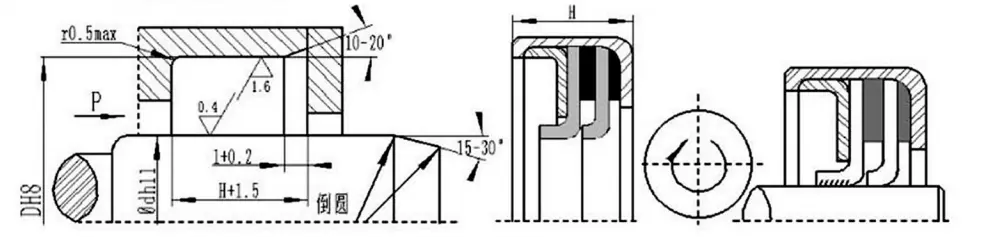

Instalazioaren kokapenaren baldintzak
Eskaera adibidea: RCS-A-65×85×10 Eredua - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8,5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7,5 |
120*140*10 |
180*210*8,5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8,5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7,5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8,5 |
|
Mesedez, jarri harremanetan gure enpresarekin; RC2057 modeloak gehienez 1600 mm-ko luzera duten produktuak eskaintzen ditu.
PTFE Oil Seal Instalatzeko Gida
1. Garbitu eta lubrifikatu olio zigilua eta instalazioko pieza guztiak;
2. Instalatu aurretik, olio-zigilua ardatz leun batean jarri behar da ardatzaren diametro berekoa duen, gehiegi estutzea eta instalazioaren hutsegitea saihesteko eta hasierako funtzionamenduan gehiegi berotzea saihesteko;
3. Instalatu aurretik, aplikatu zigilatzailea (adibidez, Loctite 601 edo 641) olio zigiluaren kanpoko zirkunferentzian eta amaierako aurpegian kanpoko diametroan ihesak saihesteko;
4. PTFE olio zigiluaren ezpaina ardatzean jartzean, PTFE olio zigiluaren ezpaina babestu behar da zigilatzeko ezpaina harietatik, giltzarrietatik, etab.
5. Gida mahuka bat erabili behar da PTFE olio zigilua instalatzeko, ezpaina kalteetatik babesteko. Gida-mahukak 15 graduko angelua du gidari-muturrean, eta beste muturreko barruko zuloa ardatzean irristakorra da. Gida-mahukaren kanpoko diametroa ardatzaren diametroa + 1 mm da, gainazal leuna eta ertz biribilduak dituena. Ikusi 1. irudia PTFE olio zigilua instalatzeko;
6. Gida-mahukaren materiala plastiko gogorra izatea gomendatzen da;
7. Olio-zigilua instalatu ondoren, finkatzeko gailu batekin finkatu behar da eta zigilatzaile batekin itxi behar da kanpoko zirkunferentzian eta amaierako aurpegian. Ikusi 2. irudia PTFE olio-zigilua finkatzeko.

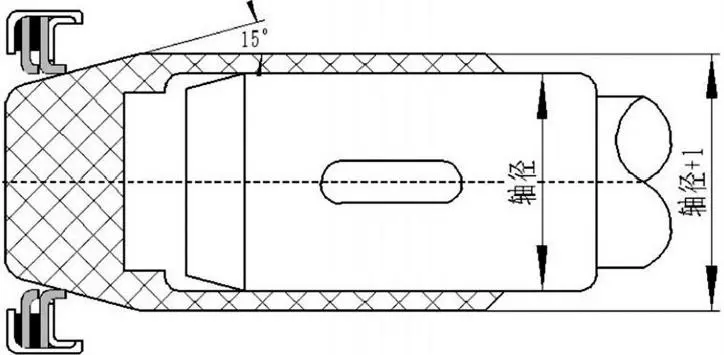

1. Irudia PTFE olio-zigiluaren instalazioa.

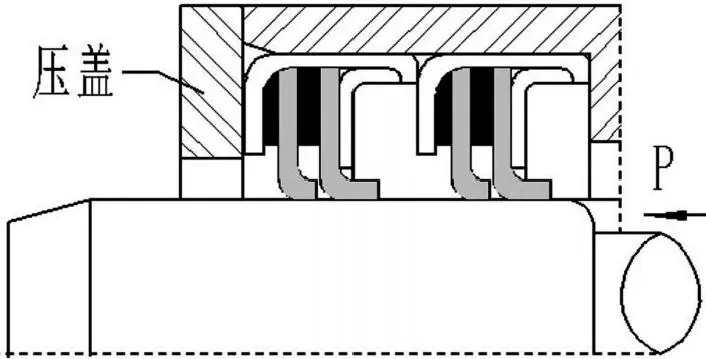

2. Irudia. PTFE olio-zigiluaren finkatzea.
