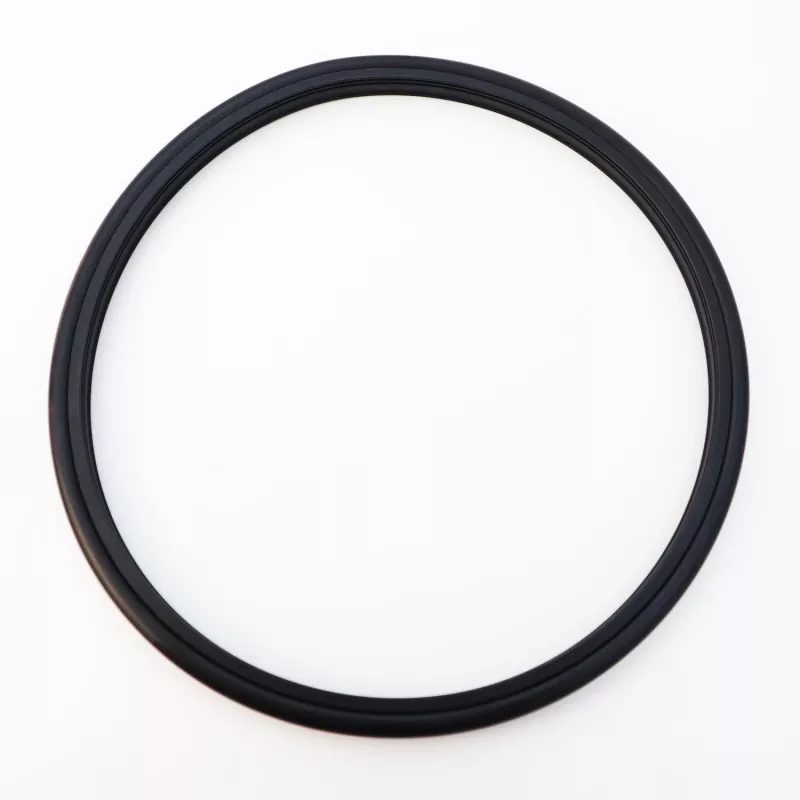

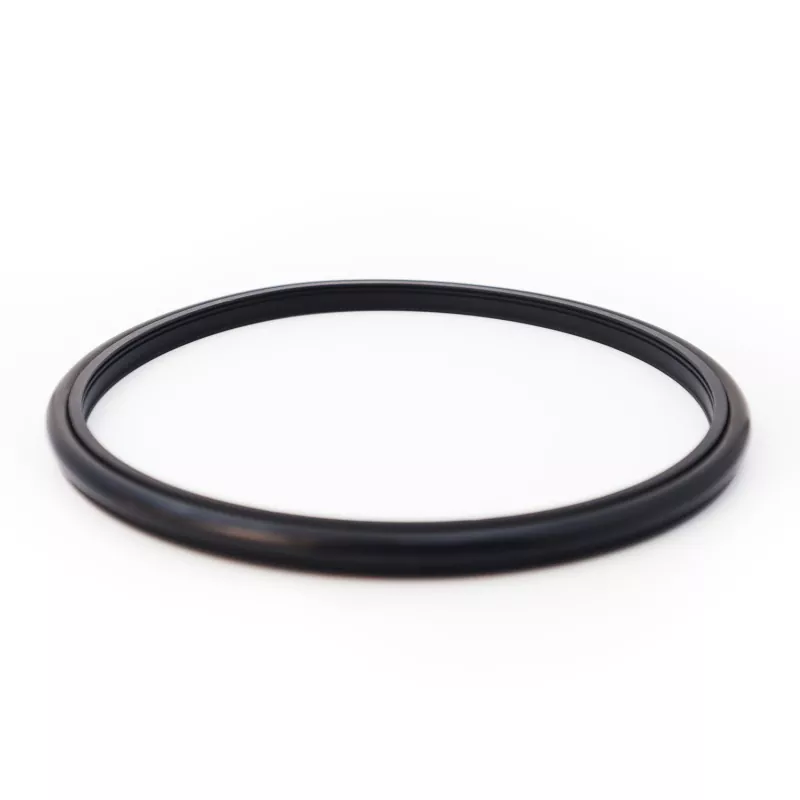

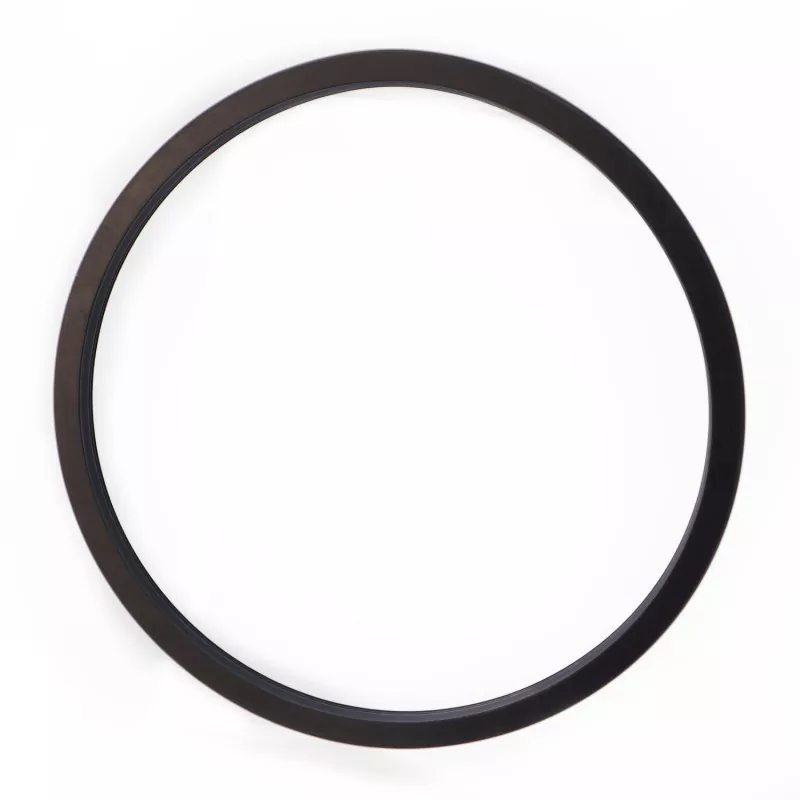

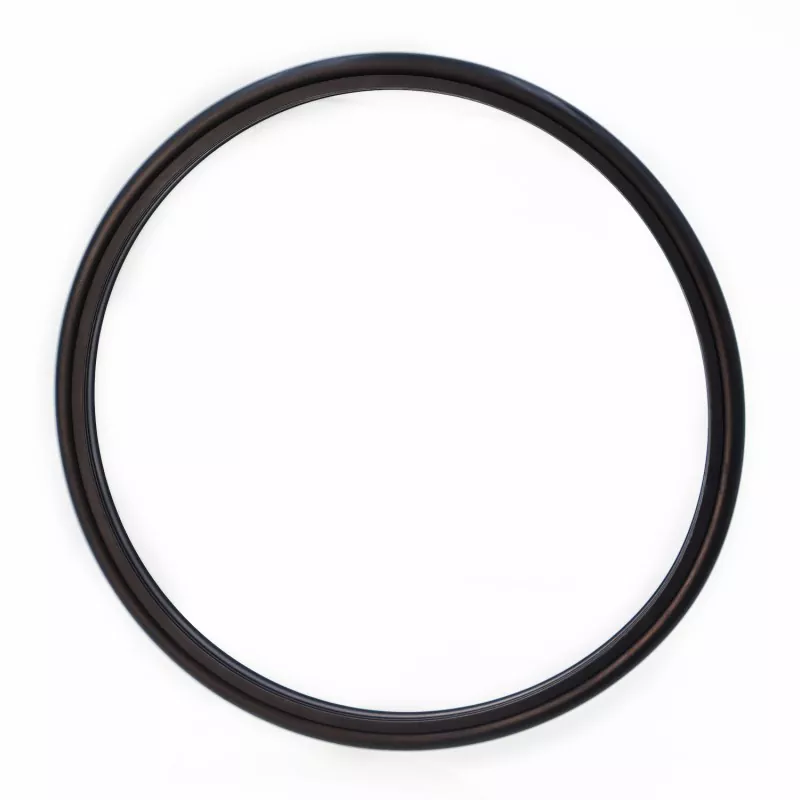

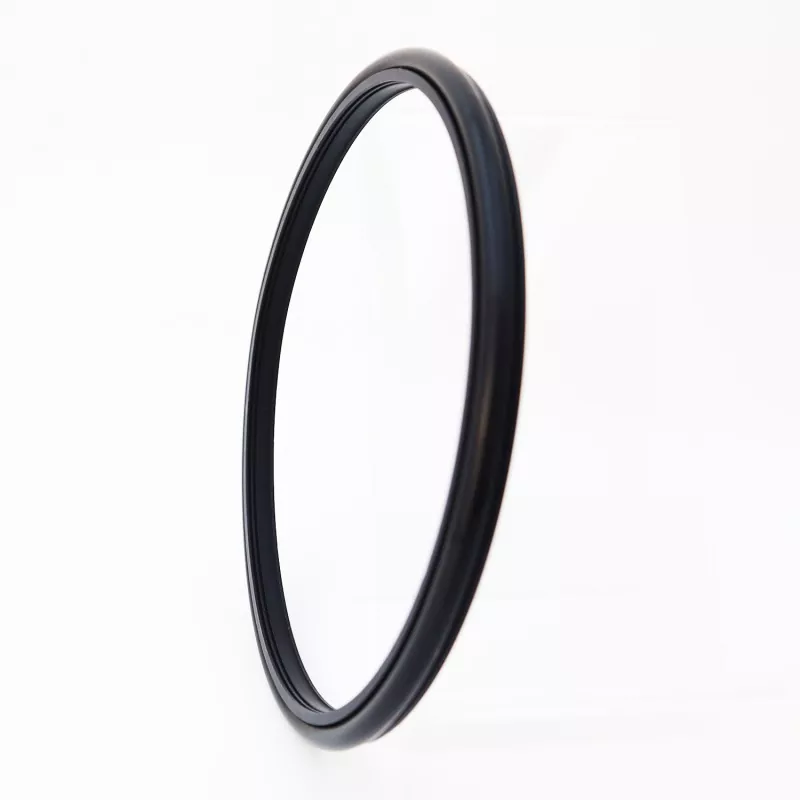

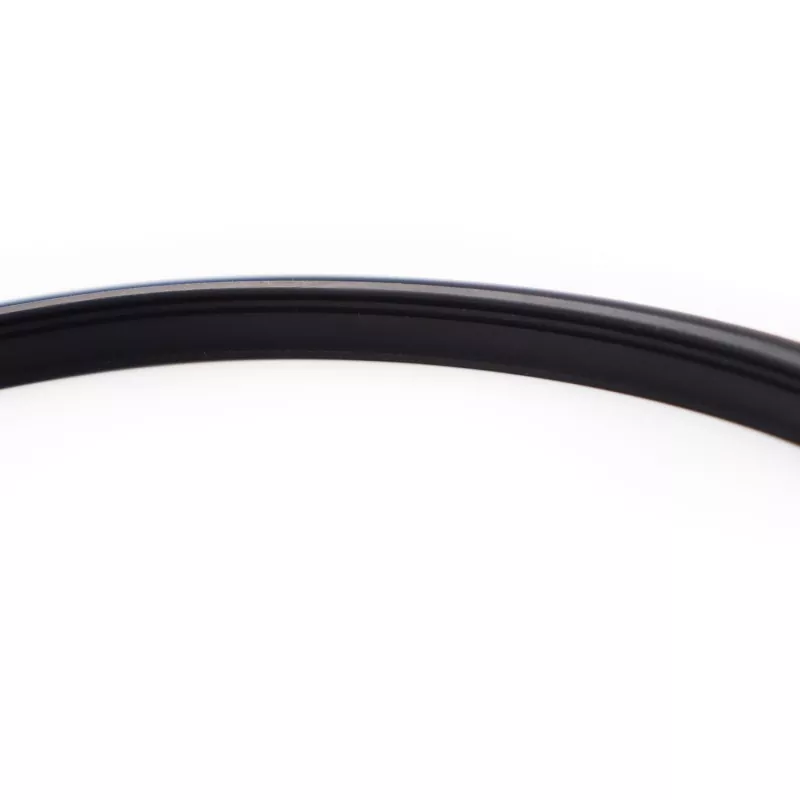

RC2061 Horzdun Konbinazio Zigilua (zementu minda zigilatzeko diseinatua) errendimendu handiko ingeniaritza plastikoz egindako horzdun zigilatzeko eraztun batez eta gomazko O-ring batez osatuta dago; norabide bakarreko zigilatzeko egokia da aplikazio hidrauliko birakari eta birakarietan. Ezpainen lodiera optimizatuak zementu-minda eta lokatz-ezpurutasunen higadurari aurre egiten dio, zigilatzea fidagarria eta marruskadura baxua bermatuz, instalazio espazio minimoa eskatzen duen bitartean. Diseinuak muntaia eta mantentze erraza errazten du eta modu eraginkorrean arintzen du ertaineko partikulak eragindako zigiluen degradazio azkarra.
Aplikazioetan erabiltzen da batez ere, hala nola, ploter-ponpak, lokatz-ponpak, torlojuak zulatzeko erremintak, zulagailuak, petrolioa esploratzeko ekipoak eta hormigoia nahasteko plantak. Funtsezko ezaugarriak honako hauek dira: bizitza luzea, marruskadura baxua, zigilatzeko errendimendu bikaina, aztarna trinkoa eta instalazio eta mantentzeko erraztasuna.
Lokatz-itxurako euskarriak zigilatzeko erabiltzen direnean, zigilatzeko bi (edo gehiago) elementuen artean koipe lubrifikatzailea injektatzea gomendatzen da.
Balio mugatzaileak ez dira aldi berean gertatu behar.
|
Presioa (MPa) |
Tenperatura (°C) |
Abiadura (m/s) |
Ertaina |
|
|
Aldeko mugimendua |
Errotazio-higidura |
|||
|
≤100 |
-35etik +100era (NBR O-ringarekin) |
≤6 |
≤2 |
Ura, lokatza, petrolio gordina, olio hidraulikoa, emultsioa |
|
-20tik +200era (FKM O-ringarekin) |
||||
1. O-ring material bateragarriak honako hauek dira: RO1 Nitrilo Kautxua (NBR), RO2 Fluoroelastomeroa (FKM), etab.
2. Zigilatzeko eraztunaren materiala: material estandarra PTFE4; eskuragarri dauden beste material batzuk PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etab.
Eskaera eredua: RC2061-80*91.7*7.6-PTFE4-R01 (Eredua - Ardatz Diametroa * Groove Diametroa * Groove Zabalera - Material Kodea)
Zehaztutako barrutiaren barruan edozein tamainatan eskuragarri.
|

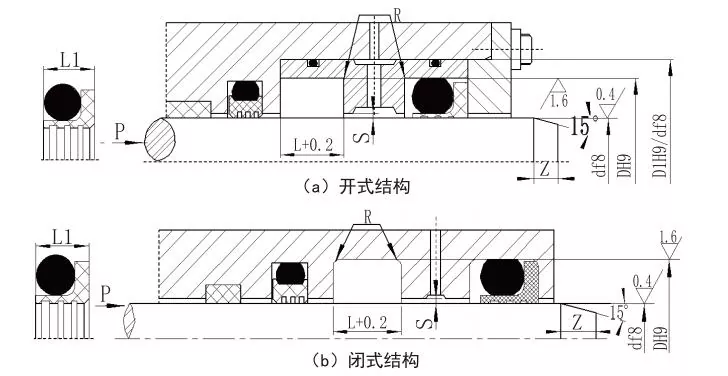

Ardatz-diametro tartea Mota estandarra d f8 RC2061 |
Ardatz-diametro tartea Astunak d f8 RC2061-Z |
Groove diametroa D H9 |
Ildoen zabalera L+0,2 |
Zigiluaren zabalera L1 |
Izkinako erradioa Rmax |
Sake erradiala Smax |
Txanflarra Zmin |
O-eraztunaren ebakidura-diametroa |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38.9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Oharra: 1. Ardatz ≤30 mm-ko diametroetarako, zirrikitu irekiko diseinua gomendatzen da.
2. Zigilatzeko aplikazio birakarietarako, ardatzaren gainazaleko HRC ≥58ko gogortasuna gomendatzen da.
3. 30 MPa baino gehiagoko presioetarako, H8/f8 egokitzapena gomendatzen da estrusio-hutsunerako.
