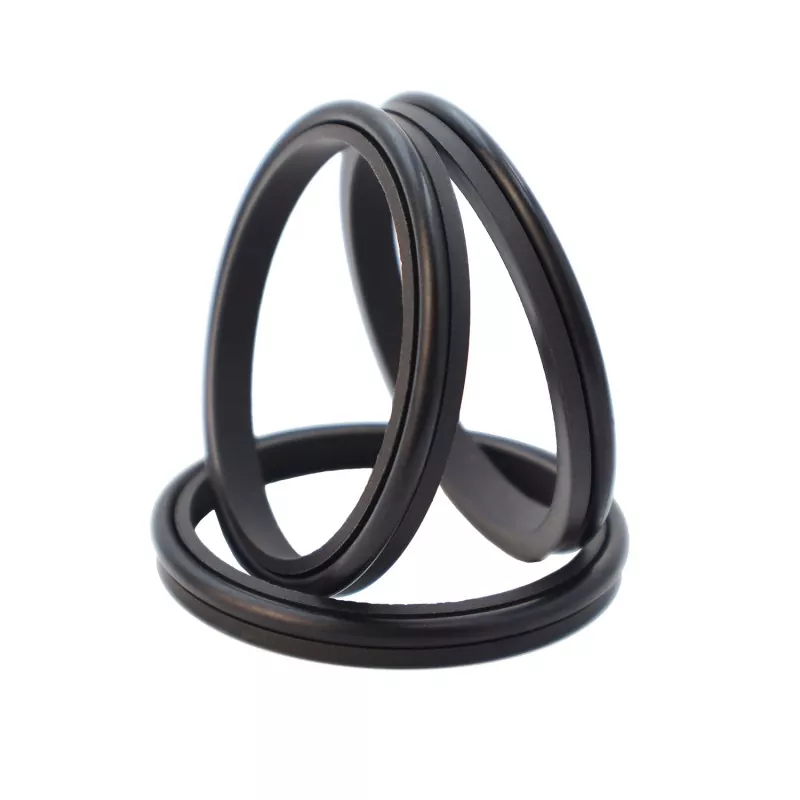

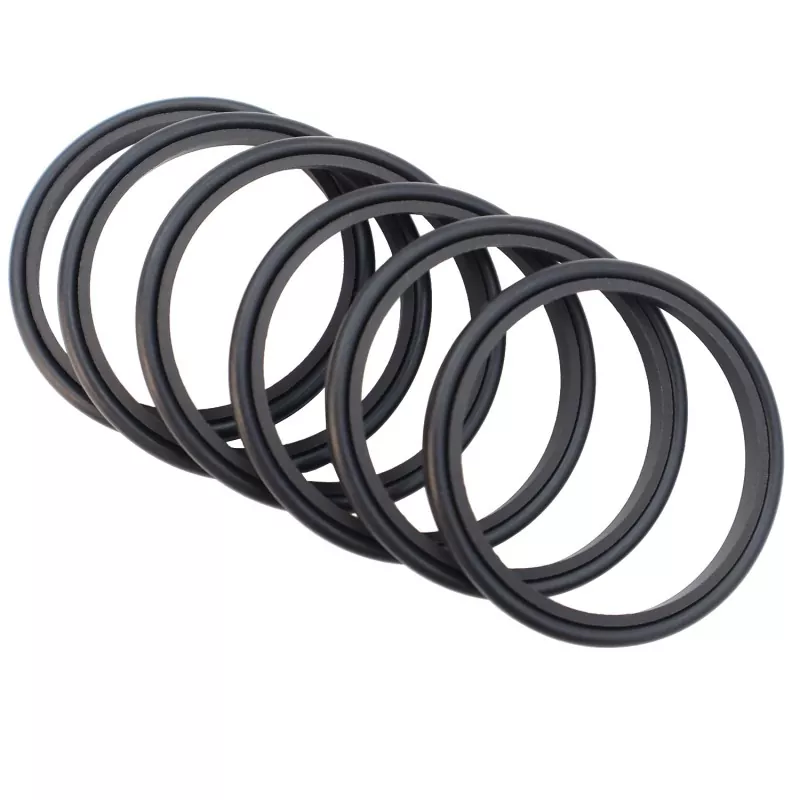

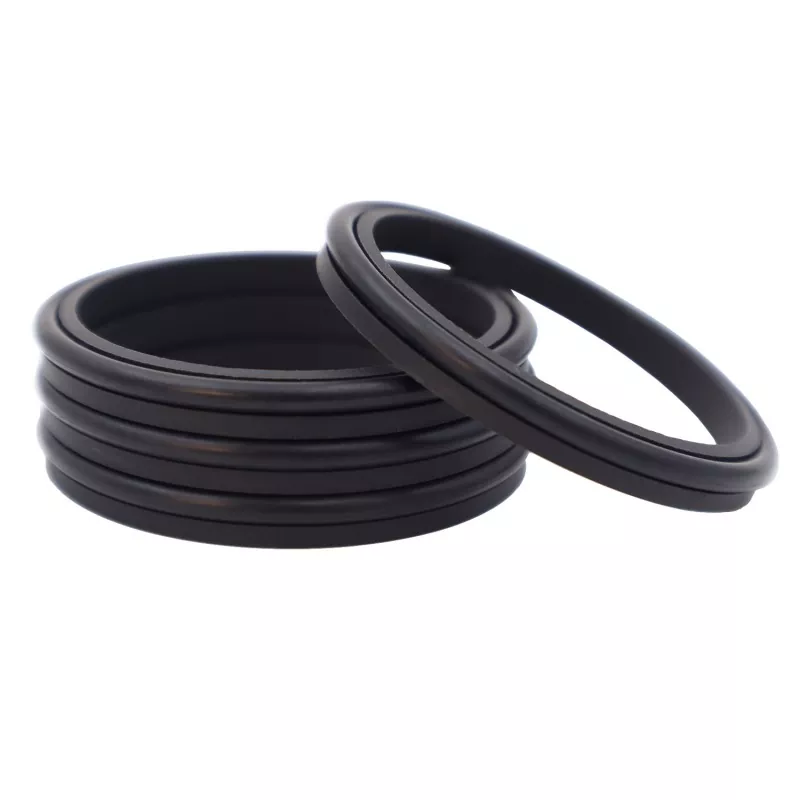

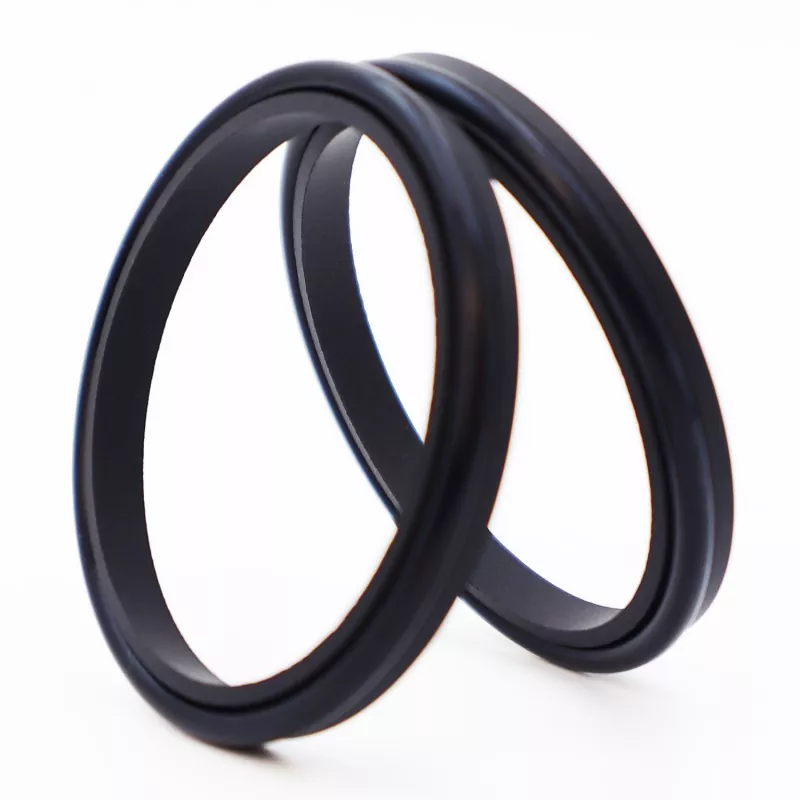

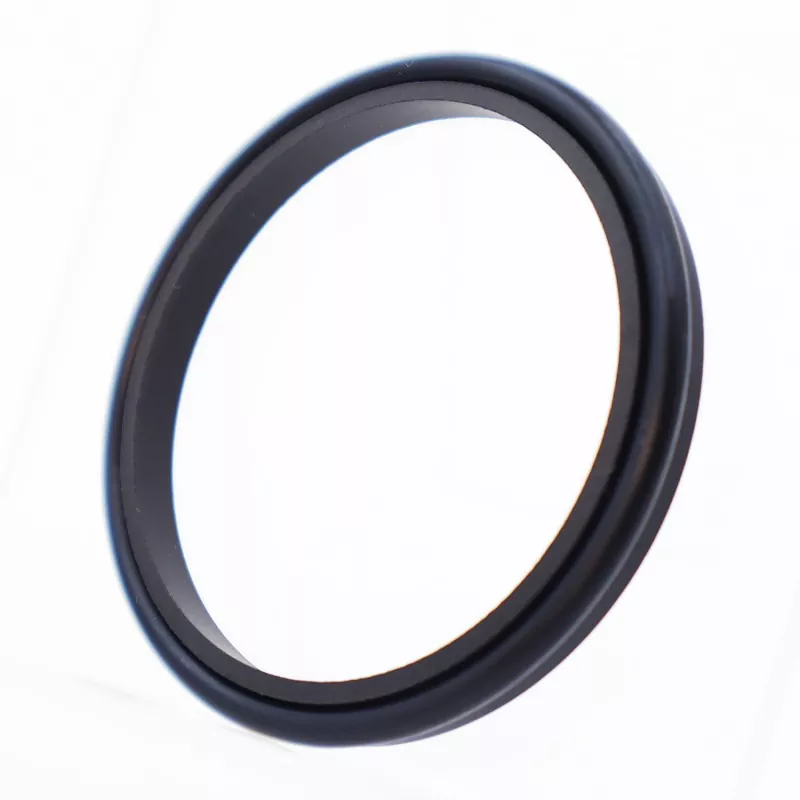

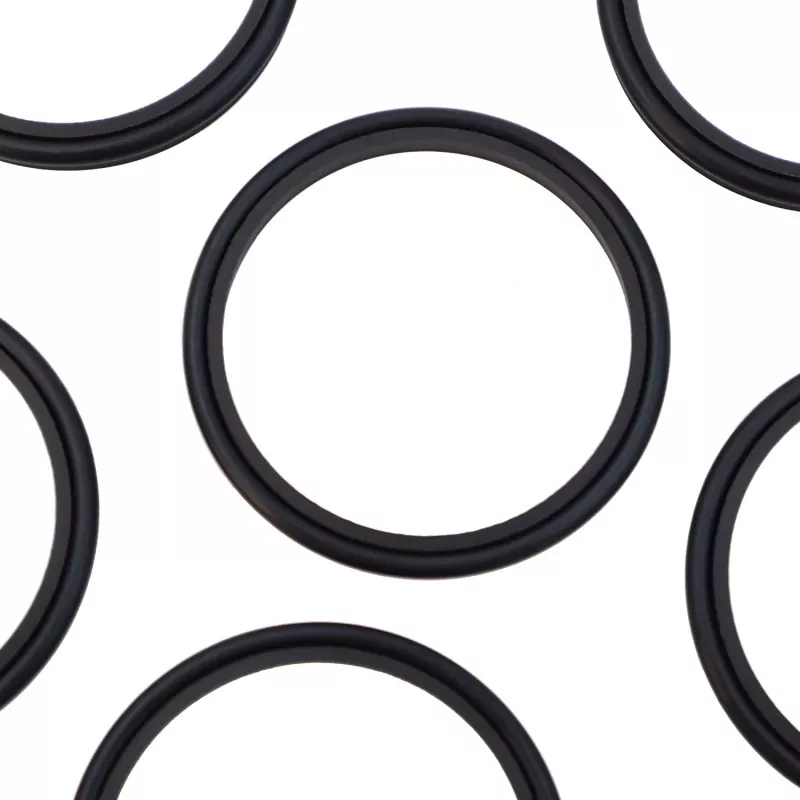

Ezpain bakarreko garbigailu konbinatuaren zigilua efektu bakarreko garbigailu-zigilu bat da, betetako PTFE ezpain bakarreko garbigailu-eraztun batek eta gomazko O-eraztun batek osatua; hautsa kentzeko eta sistemaren kutsadura saihesteko funtzionatzen du. Elkarrekiko, oszilaziozko edo mugimendu helikoidaleko aplikazioetarako egokia da.
|
Presioa (MPa) |
Tenperatura (°C) |
m/s abiadura |
Komunikabideak |
|
- |
-35etik +100era (NBR O-ringarekin) |
6 |
Olio hidraulikoa, emultsioa, ura, etab. |
|
-20tik +200era (FKM O-ringarekin) |
Eskaera eredua: RCF03—80-PTFE3—R01
RCF03 – Eredua | 80 – Ardatz Diametroa | PTFE3 – Erabilera orokorreko PTFE aldatua | R01 – Kautxuzko osagaien materialaren kodea
Kautxu nitrilekoa (NBR) – R01 | Fluorokautxua (FKM) – R02
Produktuak zehaztutako parametro-barrutiaren barruan edozein tamainatan horni daitezke.
|

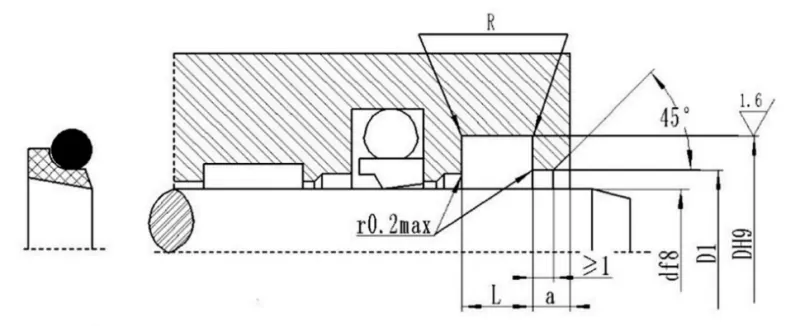

Ardatz-diametro tartea d f8 |
Groove diametroa D H9 |
Ildoen zabalera L+0,2 |
Sake-zuloaren diametroa D1 H11 |
Irekitzeko zabalera garbia a ≥ |
Izkinako erradioa R≤ |
O-eraztuna Zehar-ebakiaren diametroa egin |
|
4~11 |
d+4.8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
