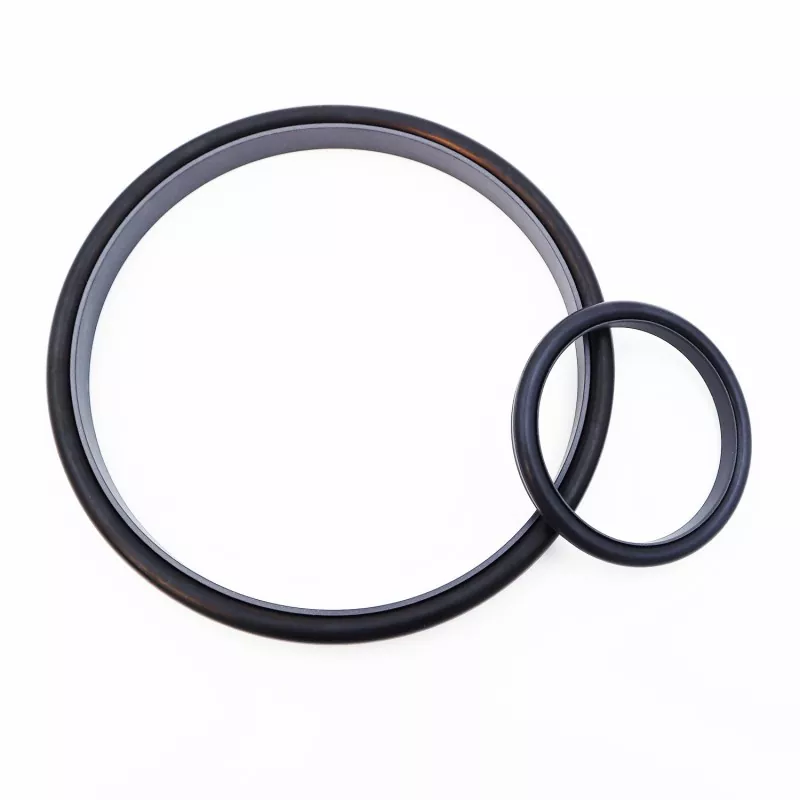

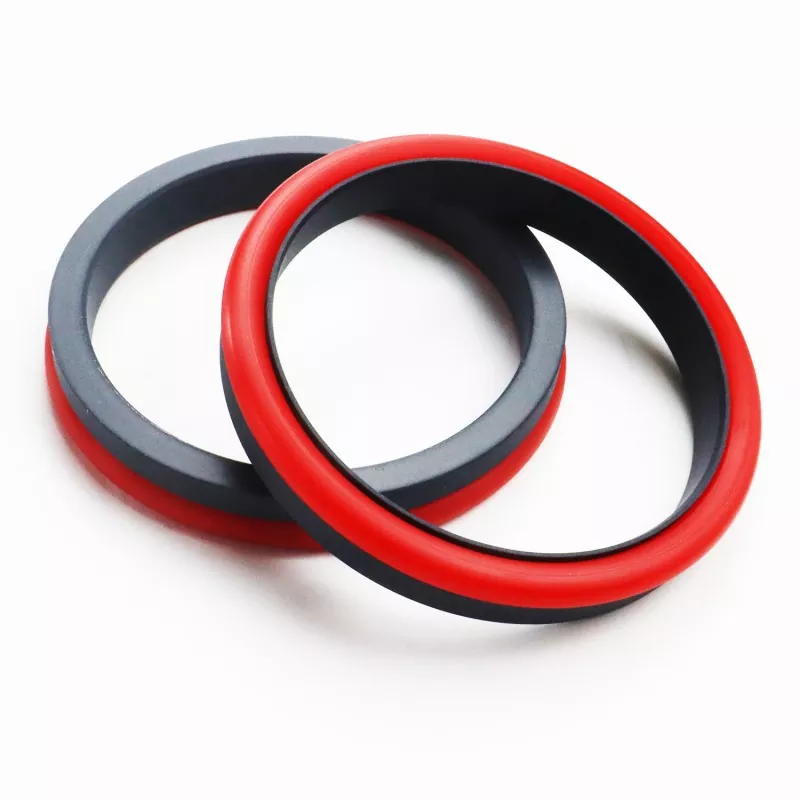

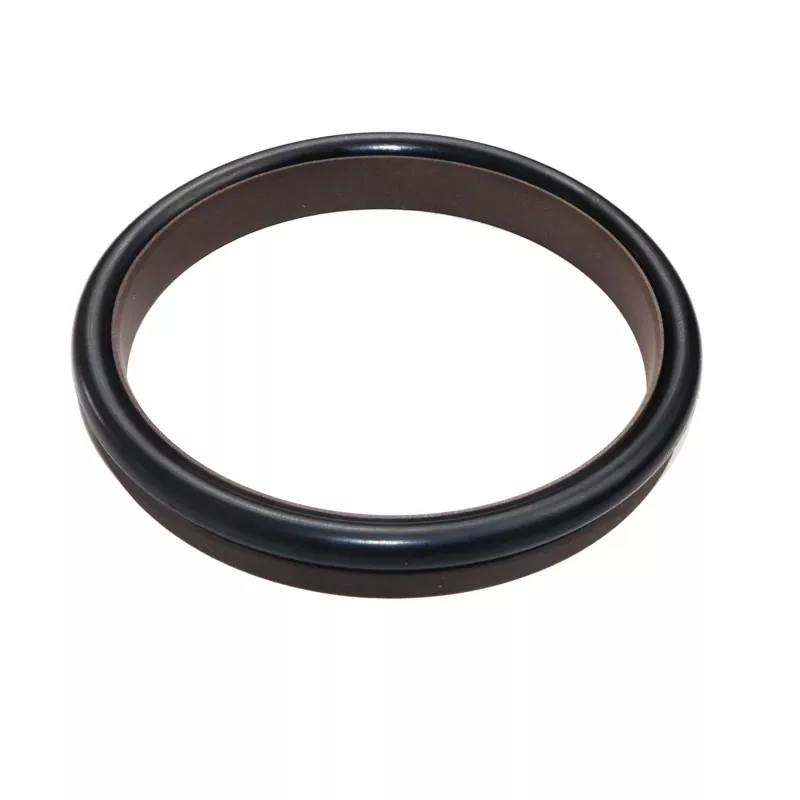

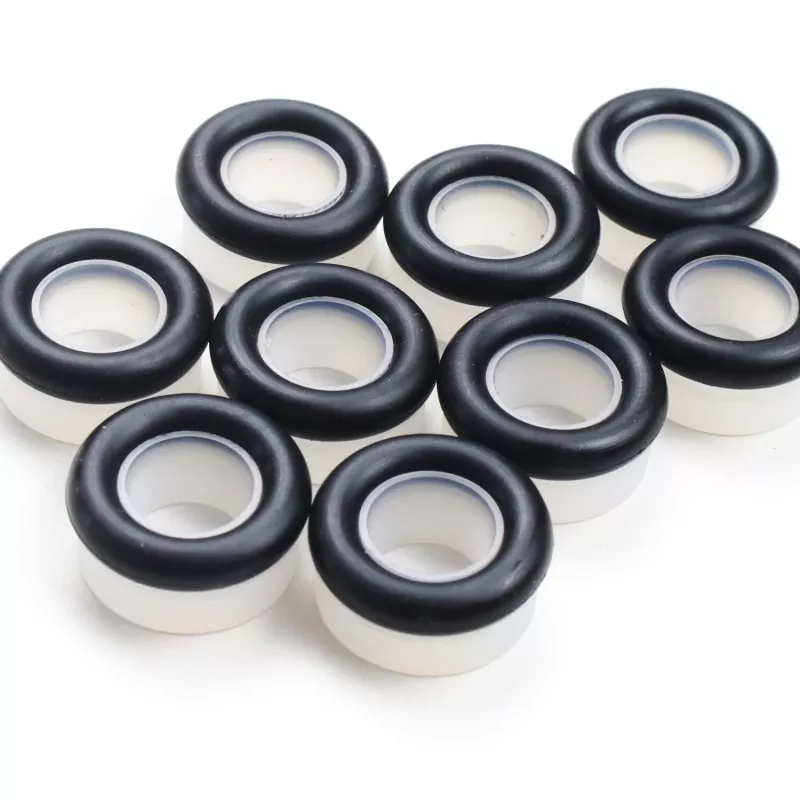

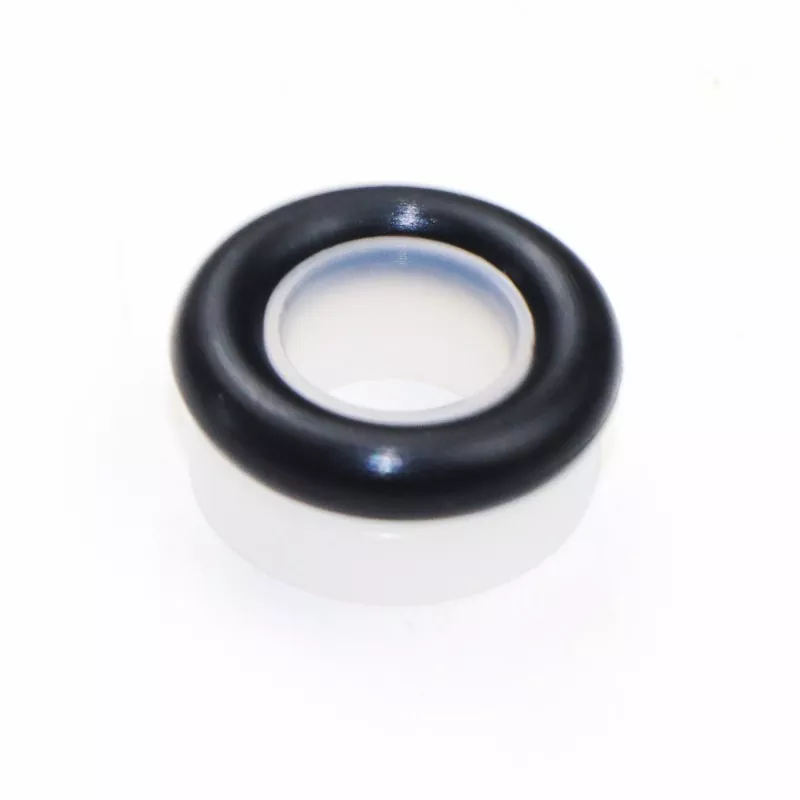

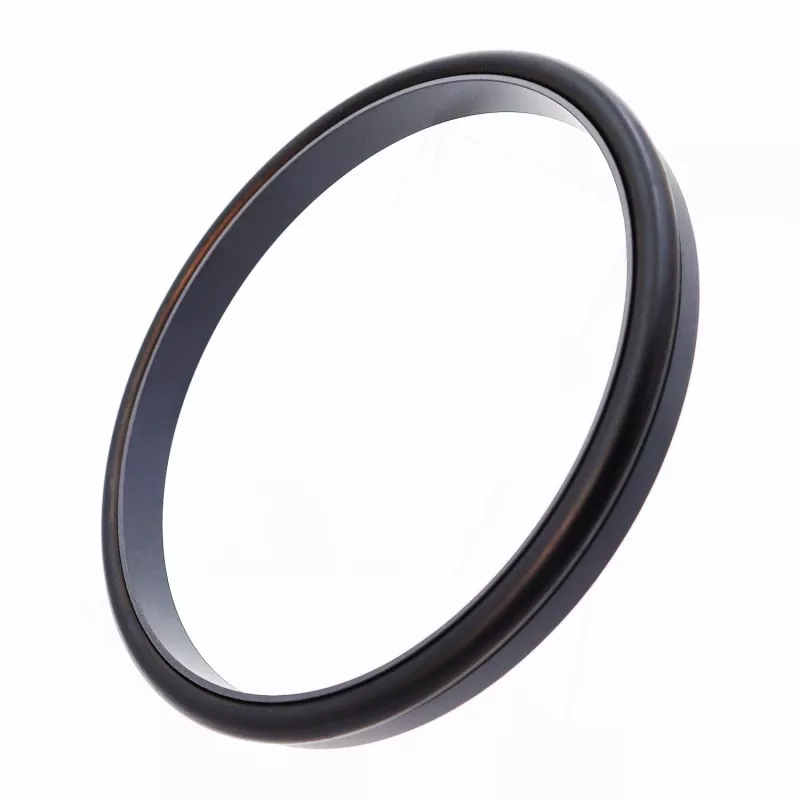

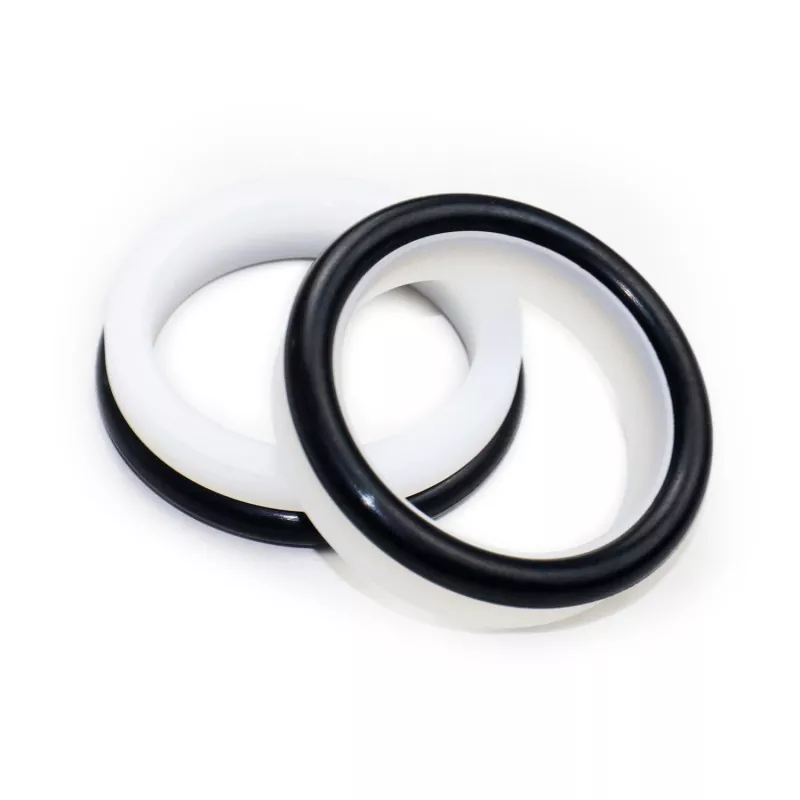

Angelu zuzeneko zigilu konbinatua indartua (Presio Ultra-Altua/Presio Hidraulikoa) PTFEz eta bere material konposatuz egindako angelu zuzeneko zigilatzeko eraztun sendoz eta O-eraztun batez osatuta dago. Egokia da norabide bakarreko zigilatzeko mugimendu hidrauliko bateragarrian.
Erabilitako O-eraztun motaren arabera, RC08 eta RC09 serieetan dago eskuragarri (GB1235 serieko O-eraztunekin bateragarria). Zigilatzeko eraztunaren lodiera optimizatuaren diseinuari esker, ondo funtzionatzen du uraren presioan edo biskositate baxuko beste medio batzuetan ere.
Indartutako zigilatzeko eraztunaren egitura-diseinuak zigiluak presio altuko eta ultra-altukoarekiko duen erresistentzia hobetzen du. Orokorrean ez da egokia zirrikitu itxietan instalatzeko.
1. Marruskadura baxua, hasierako erresistentzia baxua, mugimendu leuna, marruskadura dinamiko eta estatiko berdina, creep ez.
2. Bizitza luzea, oliorik gabeko lubrifikazio zigilatzeko egokia.
3. Presio handiko, ultra-altuko eta biskositate baxuko euskarriak zigilatzeko egokia, hala nola ura.
Muturreko balioak ez dira aldi berean gertatu behar.
|
Presioa (MPa) |
Tenperatura (°C) |
Abiadura (m/s) |
Komunikabideak |
|
≤200 |
-35etik +100era (NBR O-ringarekin) |
≤6 |
Olio hidraulikoa, suaren aurkako fluidoak (HFA/HFB), gasa, etab. |
|
-20tik +200era (FKM O-ringarekin) |
1. Bat datozen O-ring materialak: R01 Nitrilo Butadieno Kautxua (NBR), RO2 Fluororubber (FKM), etab.
2. Zigilatzeko eraztunaren materiala: material estandarra PTFE3, beste aukerako materialen artean PTFE2, PTFE4 eta errendimendu handiko beste material batzuk daude.
Eskaera eredua RC08—80x90.2x11.2—PTFE3—R01 Eredua-Haixken Diametroa x Ildoaren Diametroa x Ildoaren Zabalera-Materialaren Kodea
RC08 Zehaztapen eta Parametroen Taula
Zehaztapenen taulan zerrendatutako edozein tamainatako produktuak ekoitzi ditzake
|

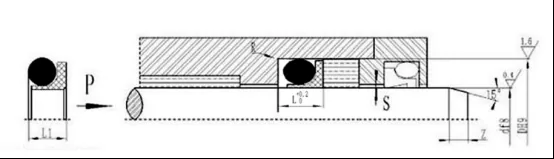

df8 estandarra RCO8 |
Karga arina df8 RCO8-Q |
Zama astuna df8 RC08-Z |
Groove diametroa D H9 |
Ildoen zabalera L+0,2 |
Zigiluaren altuera L1 |
Izkin biribilduak Rmax |
Sake erradiala Smax |
Txanflarra Zmin |
O-ring alanbrearen diametroa dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108,9 |
5~17.9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39.9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Oharra:1. Mesedez, kontsultatu gure enpresari zirrikitu itxiko sistema bat behar bada.
2. Presioa > 60MPa, erro H8/f8 egokitze-tolerantzia, presio ultra-altuko zigilua Smax < 0,05.
