Presio handiko zigiluetan espezializatutako fabrikatzaile gisa, Ruichen Sealingek "Oin motako zigilu konbinatua" eskaintzen du. Zigilatzeko eraztunak ezpain meheko egitura du, konpentsazio dinamikorako gaitasun bikainak eskaintzen dituena. Bere oin formako zigilatzeko gainazal bereziak —ziri formako zirrikitu bat barnean hartuta— kutsaduraren erresistentzia hobetzen du eta marruskadura murrizten du; diseinu espezializatu honek presio erresistentzia nabarmen handitzen du, eta presio handiko eta ultra-presio handiko aplikazioetarako egokia da. Oharra: zigilu hau ez da egokia zirrikitu itxietan instalatzeko.
Ingeniaritza-ekipamenduen erosleen hautapen eta eskaeren multzoari buruzko kontsultak ongi etorriak ematen ditugu.

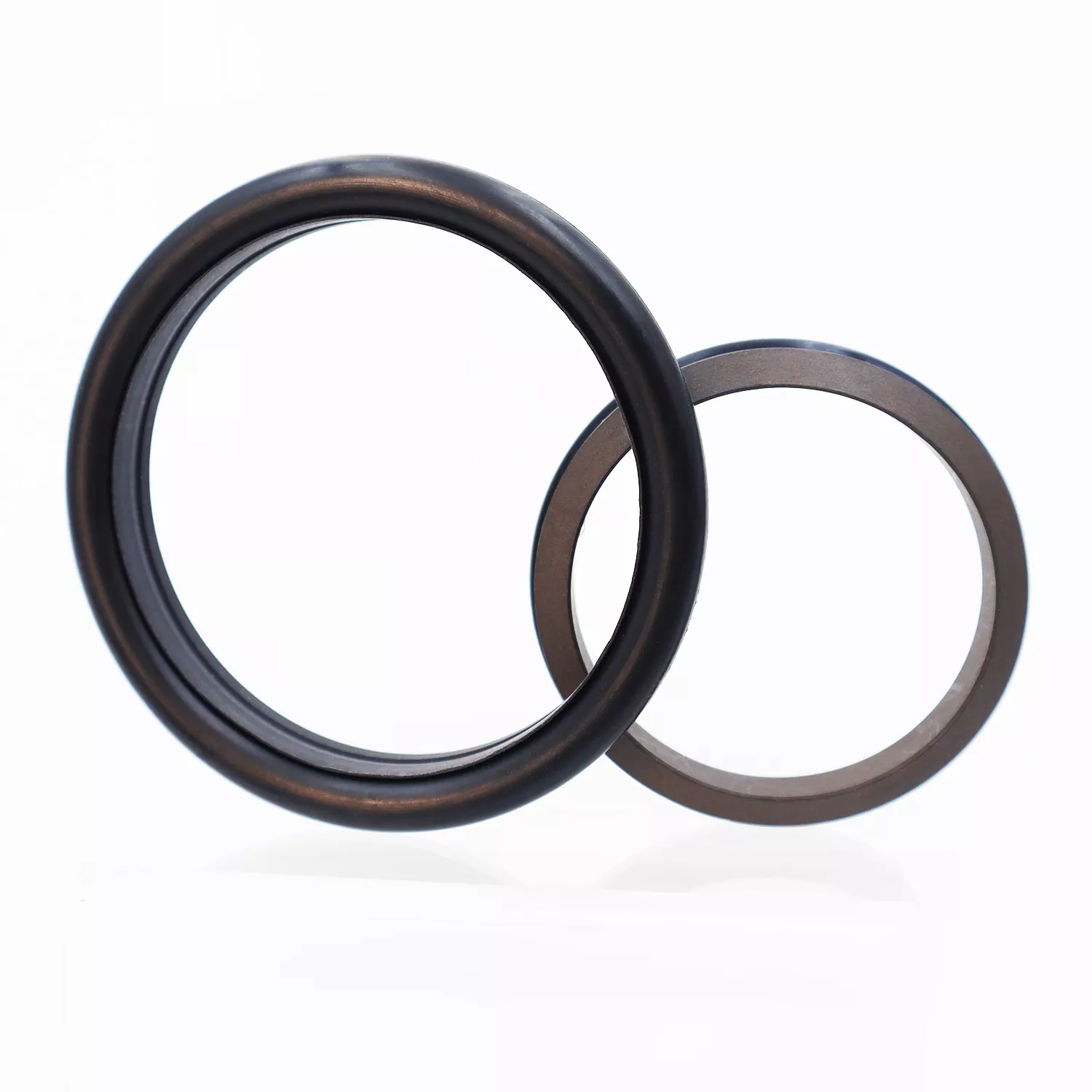

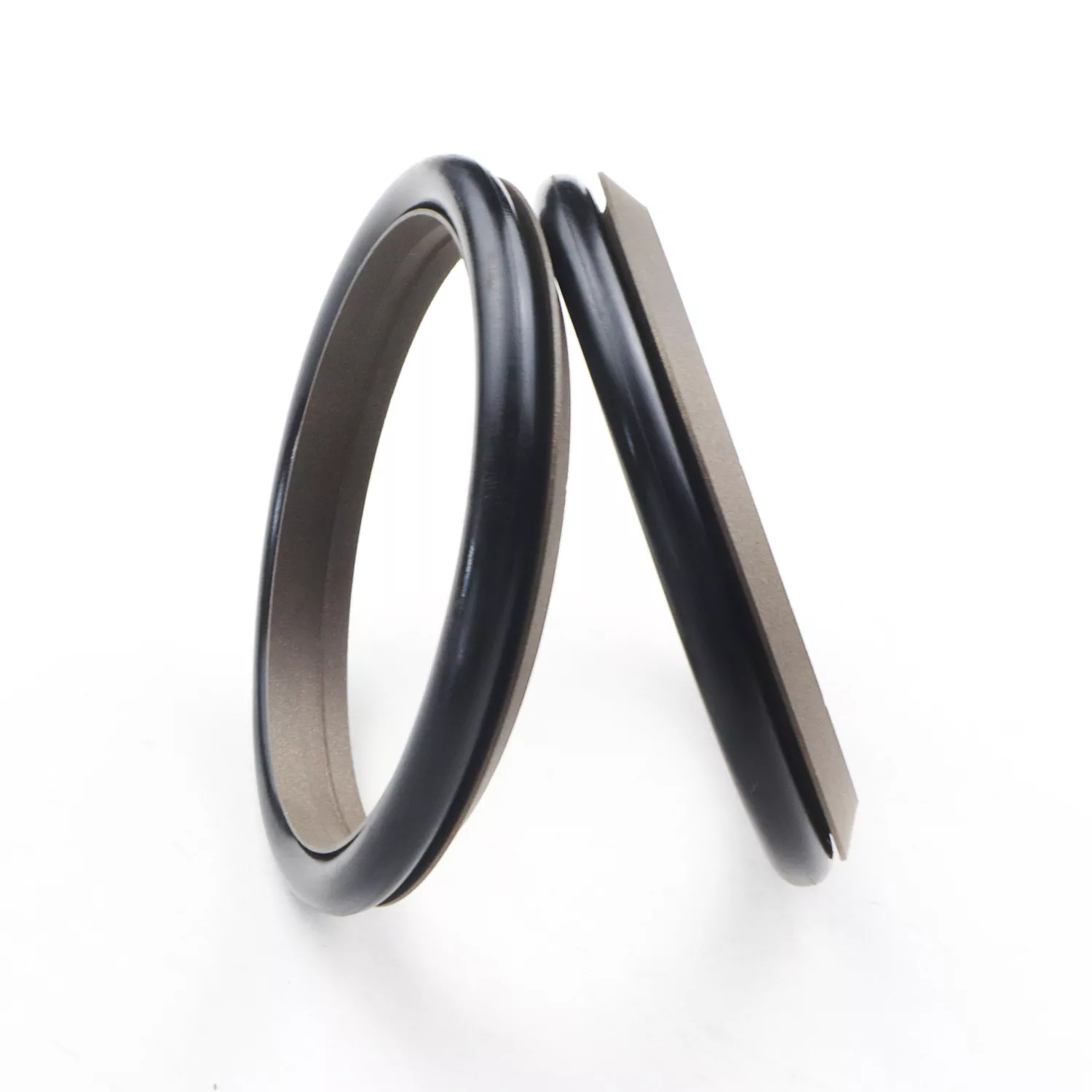

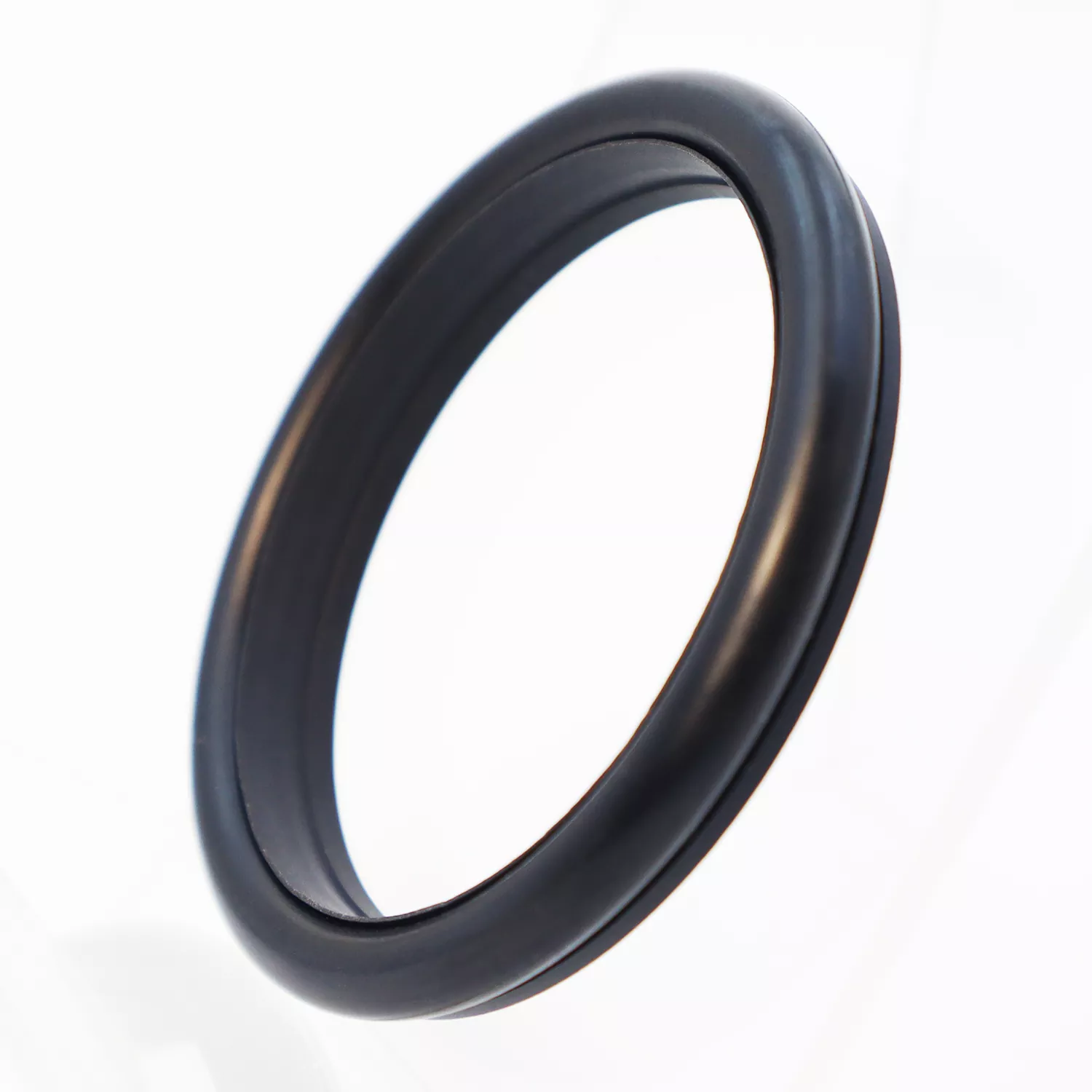

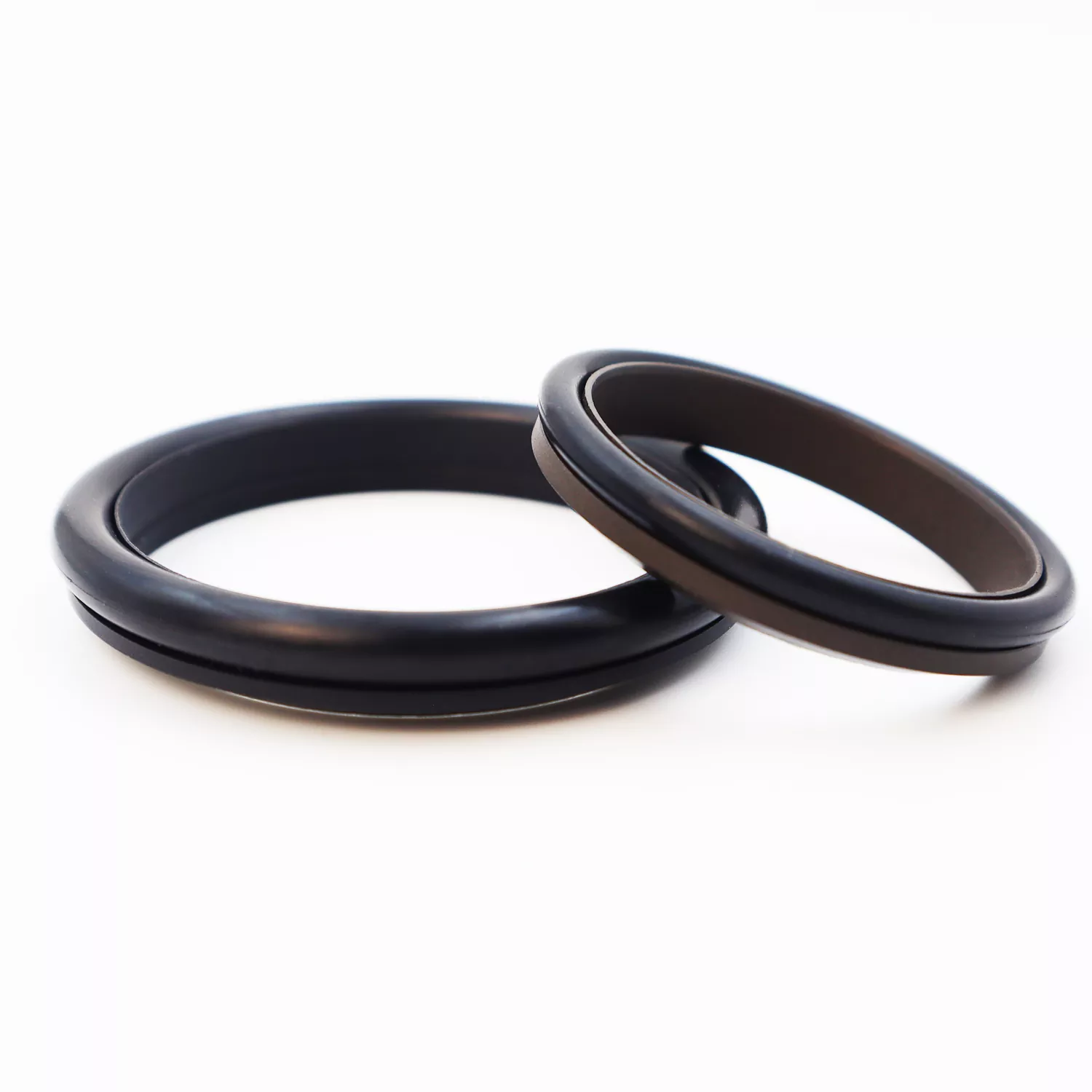

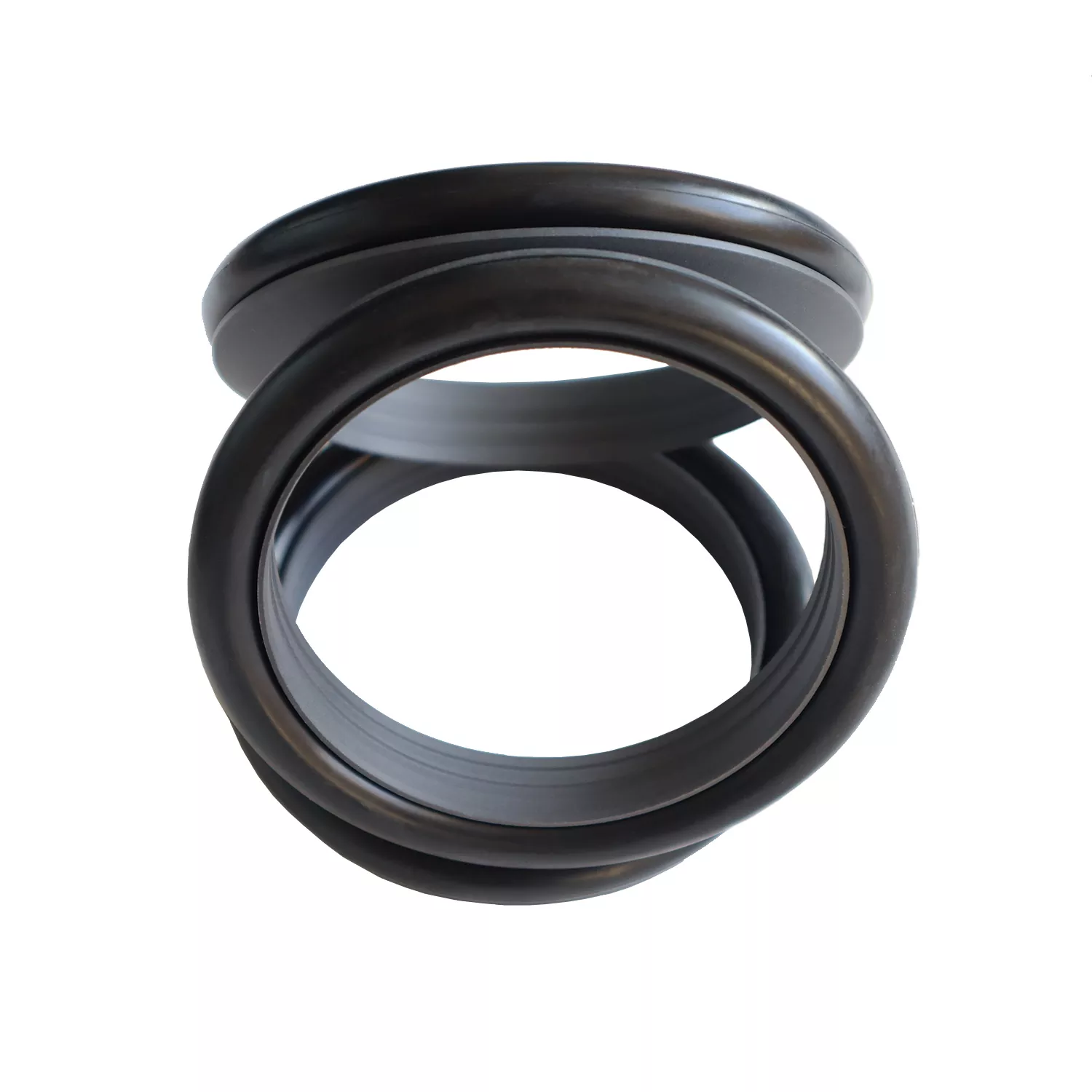

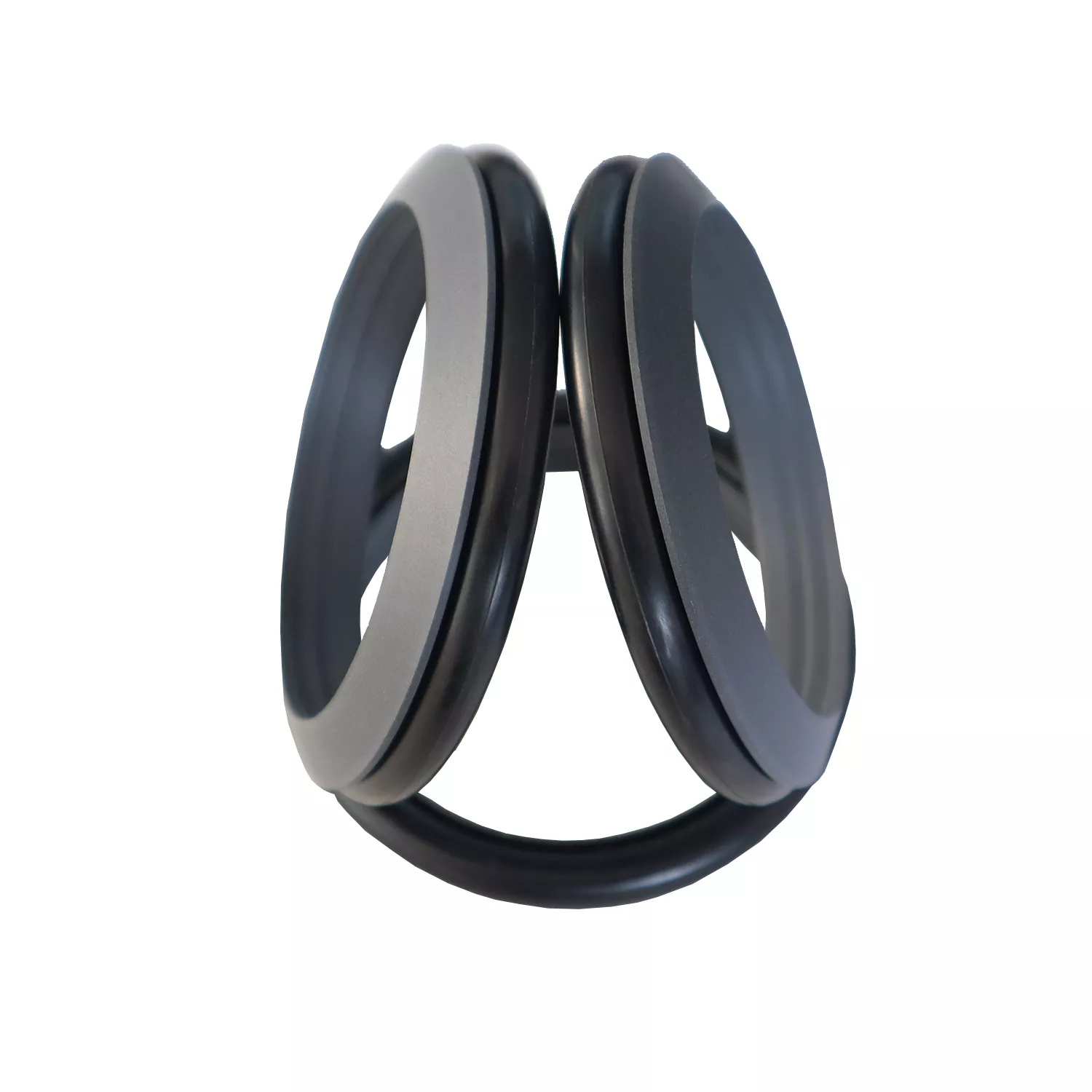

Oin motako zigilu konbinatua oin-formako zigilatzeko eraztun batek (PTFE edo PTFE konpositez egina) osatzen du, gomazko O-eraztun batekin; efektu bakarreko zigilatzeko diseinatuta dago aplikazio hidrauliko eta pneumatiko bihurrietan.
RC03 seriean eta RC04 seriean sailkatzen da (GB1235 serieko O-eraztunak erabiltzen dituena) horrekin batera doan O-eraztunean oinarrituta. Zigilatzeko eraztunak ezpain meheko diseinua du, konpentsazio dinamiko bikaina eskaintzen duena, zigilatzeko errendimendu bikaina lortzen duena. Oin-formako zigilatzeko gainazaleko ziri-formako zirrikituak zigilatzeko osotasuna eta kutsadura-erresistentzia hobetzen ditu marruskadura murrizten duen bitartean. Egitura-diseinuak zigiluaren presioa maneiatzeko gaitasunak hobetzen ditu. Orokorrean, ezin da zirrikitu itxietan instalatu.
1. Aplikazio hidrauliko zein pneumatikoetarako egokia
2. Zigilatzeko errendimendu bikaina presio altuko nahiz presio baxuko inguruneetan
3. Marruskadura baxua; abiarazteko erresistentzia minimoa eta mugimendu leuna; marruskadura dinamiko eta estatiko berdina; stick-slip efekturik ez
4. Zerbitzu-bizitza luzea; oliorik gabeko lubrifikazio aplikazioetarako egokia
5. Presio handiko eta ultra-presio handiko zigilatzeko baldintzak kudeatzeko gai da
Balio mugatzaileak ez dira aldi berean gertatu behar.
|
Presioa (MPa) |
Tenperatura (°C) |
Abiadura (m/s) |
Komunikabideak |
|
≤100 |
-35etik +100era (NBR O-ringarekin) |
≤6 |
Olio hidraulikoa, suaren aurkako fluidoak (HFA/HFB), gasa, etab. |
|
-20tik +180era (FKM O-ringarekin) |
1. O-ring material bateragarriak honako hauek dira: RO1 Nitrilo Kautxua (NBR), RO2 Fluororubber (FKM), etab.
2. Zigilatzeko eraztunaren materiala: material estandarra PTFE3; eskuragarri dauden beste aukera batzuk PTFE2, PTFE4 eta errendimendu handiko beste material batzuk daude.

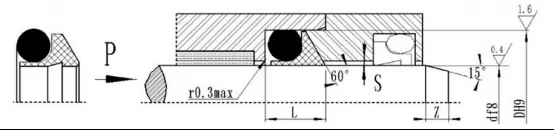

Eskaera eredua: RC03—80x89x10-PTFE3-R01
Eredua: hagaxka-diametroa x arteka-diametroa x zirrikituaren zabalera PTFE3 - PTFE materialaren kodea aldatua R01 - O-ring-eko materialaren kodea
Produktuak zehaztapenen taulan zerrendatutako edozein tamainatan fabrika daitezke.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
> 1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
Oharrak: 1. Presio > 60 MPa, erabili H8/f8 egokitze-perdoia zigiluaren oinarri-eremuan; ultrapresio handiko zigilatzeko, Smax < 0,05.
2. Mesedez, kontsultatu bulegora zirrikitu itxiko egitura behar bada.
GB1235 O-eraztunekin bateragarria; zehaztapenen taulan zerrendatutako edozein tamainatako produktuak fabrikatu daitezke.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
