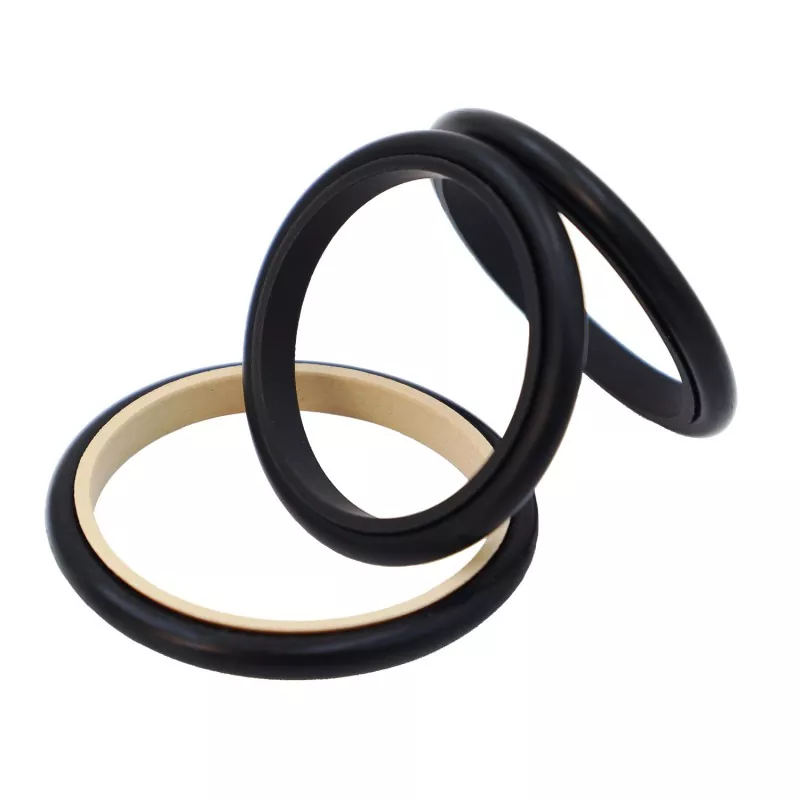

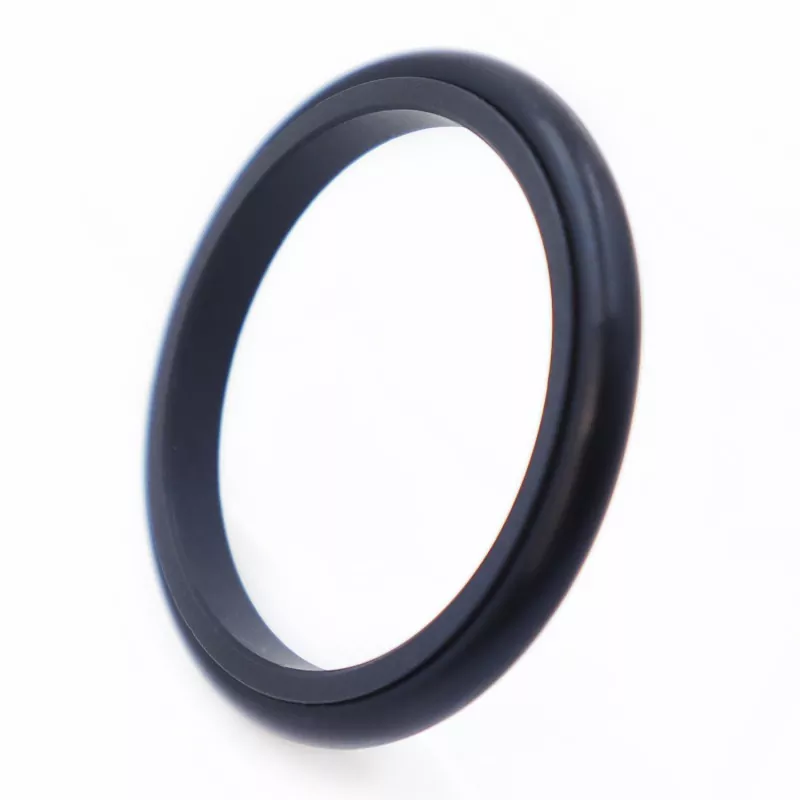

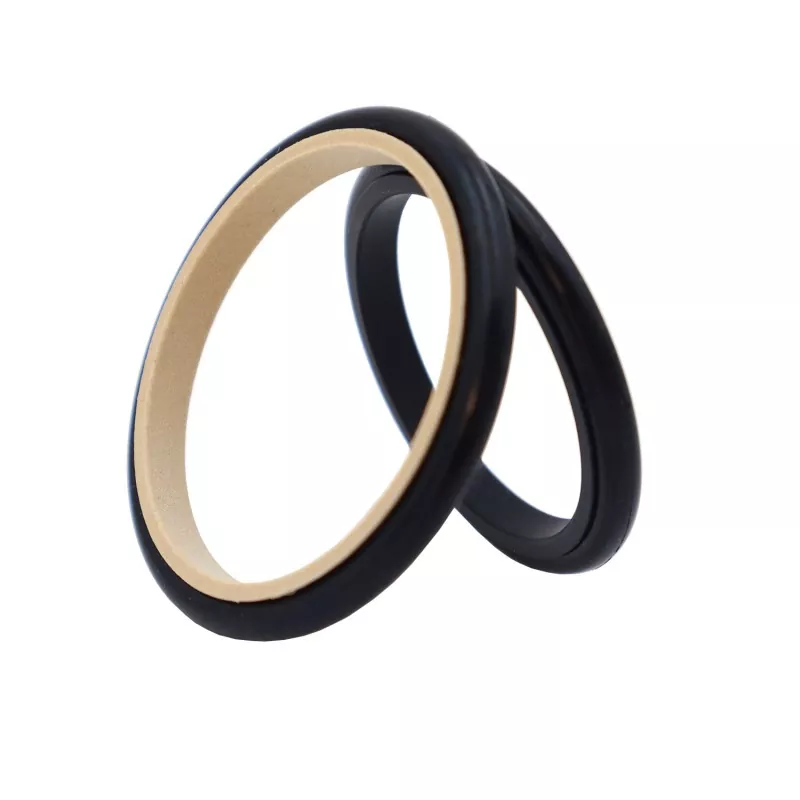

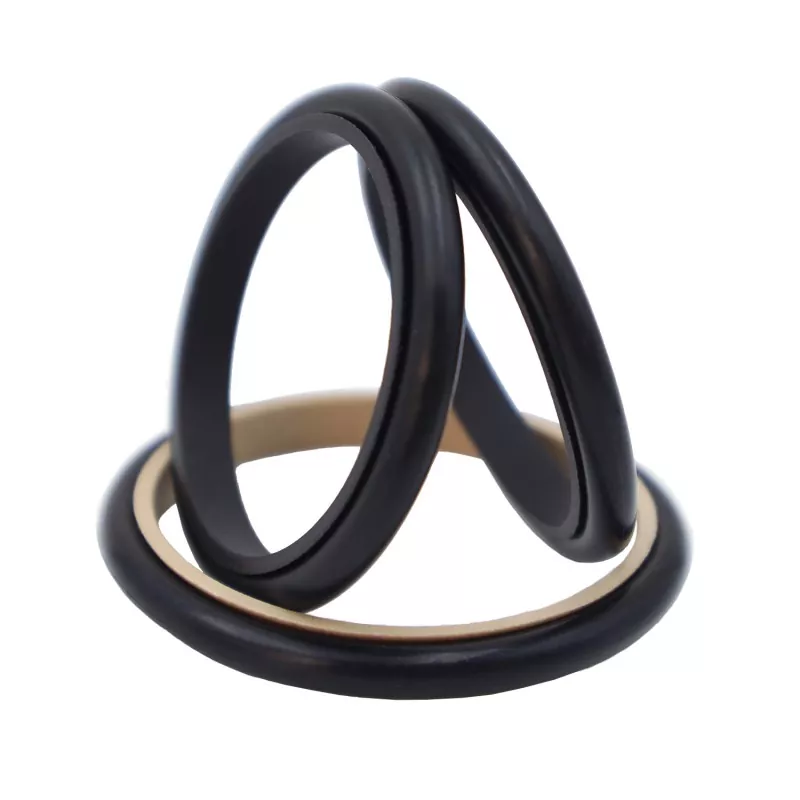

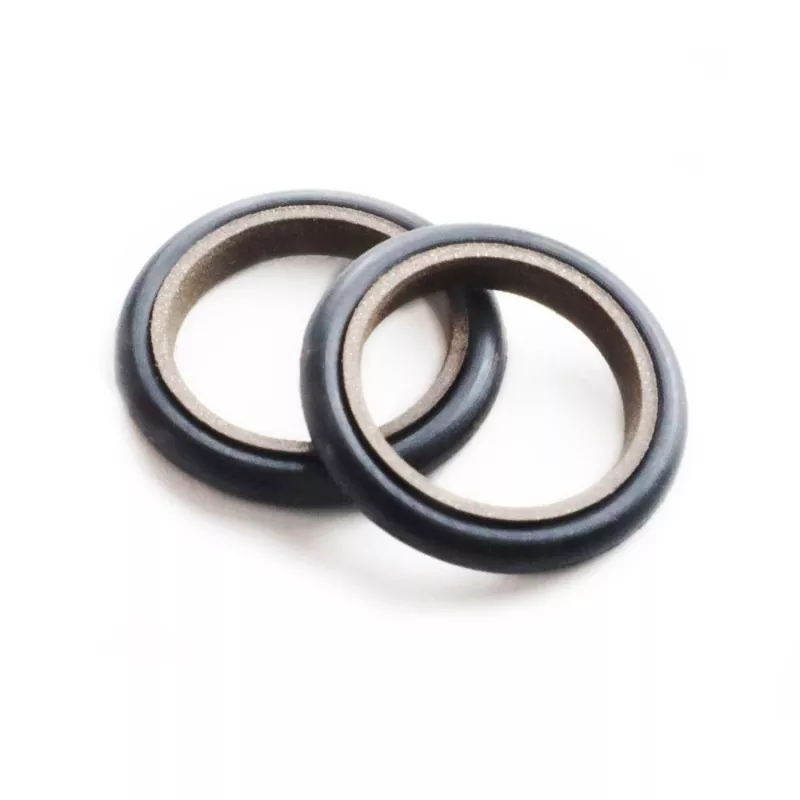

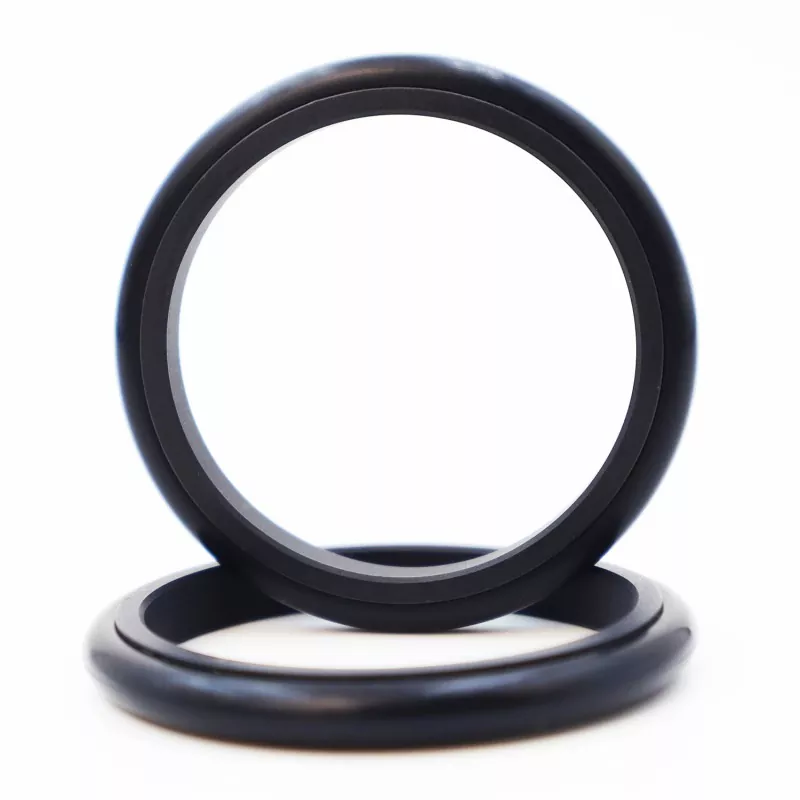

Cap Combination Seal PTFE txapel-formako zigilu-eraztun batek eta gomazko O-eraztun batek osatzen dute, norabide biko presio zigilatzeko diseinatutako aplikazio hidrauliko eta pneumatikoetan. O-eraztunak indar erradiala ematen du eta zigilu-eraztunaren higadura konpentsatzen du; zigilu-eraztunak ezpain mehe-diseinua du, jarraipen-konpentsazio-gaitasun bikainak eskaintzen dituena, zigilatzeko errendimendu bikaina lortzen duena. GB1235 O-ring zirrikitu estandarrekin bateragarria da. 30 mm baino txikiagoak diren hagaxka-diametroetarako, zati-mota (irekia) zirrikituaren diseinua erabili behar da.
Zigilu hau funtzionamendu-baldintza hidrauliko nahiz pneumatikoetarako egokia da eta presio bikoitzeko zigilatzea onartzen du. Abantaila eskaintzen ditu, hala nola marruskadura baxua, hausteko erresistentzia minimoa, funtzionamendu leuna makila-sliprik gabe, oliorik gabeko lubrifikaziorako egokitasuna eta bizitza luzea. Instalazio gutxieneko espazioa behar du eta erraz desmuntatzeko eta mantentzeko aukera ematen du.
Hautaketa-oharra: 30 mm-ko edo gutxiagoko hagaxka-diametroak dituzten aplikazioetarako, zatitutako zirrikitu (irekia) erabiltzea gomendatzen da instalatzeko.
1. Aplikazio hidrauliko zein pneumatikoetarako egokia; presio bi norabideko zigilatzea onartzen du.
2. Marruskadura baxua, hausteko erresistentzia minimoa eta mugimendu leuna; marruskadura dinamiko eta estatiko berdina; makil-sliprik ez.
3. Zerbitzu-bizitza luzea; oliorik gabeko lubrifikazio aplikazioetarako egokia.
4. Diseinu trinkoa; instalazio eta mantentze erraza.
Muga-balioak ez dira aldi berean gertatu behar.
|
Presioa (MPa) |
Tenperatura (°C) |
Abiadura (m/s) |
Komunikabideak |
|
≤20 |
-35etik +100era (NBR O-ringarekin) |
≤6 |
Oinarri mineraleko olio hidraulikoa, suaren aurkako fluidoak (HFA/HFB), gasak, etab. |
|
-20tik +180era (FKM O-ringarekin) |
1. Doako O-eraztunaren materialak honako hauek dira: R01 Nitrilo Kautxua (NBR), R02 Fluorokautxua (FKM), etab.
2. Zigilatzeko eraztunaren materiala: material estandarra PTFE3; material alternatiboak PTFE1, PTFE2 eta PTFE4 dira.
Eskaera eredua: RC13—80-PTFE3—R01 edo SPNC-80-PTFE3—R01
RC13/SPNC - 80 eredua - Ardatzaren diametroa dPTFE3 - PTFE materialaren kodea R01 - O-ringaren materialaren kodea

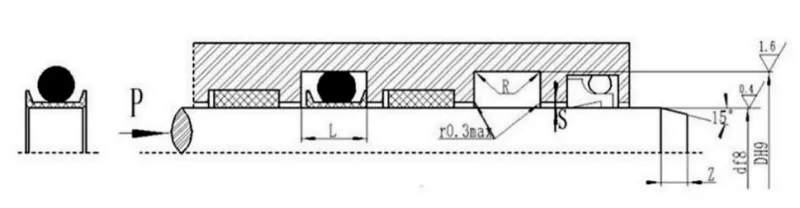

Produktuak zehaztapenen taulan zerrendatutako edozein tamainatan fabrika daitezke.
|
Ardatz-diametro tartea d f8 |
Arteka-diametroa D H9 |
Ildoen zabalera L+0,2 |
Izkinako erradioa Rmax |
Sake erradiala Smax |
Txanflarra Zmin |
O-ring alanbrearen diametroa d0 |
|
|
Aplikazio hidraulikoetarako |
Marruskadura txikiko aplikazio pneumatiko eta hidraulikoetarako |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
