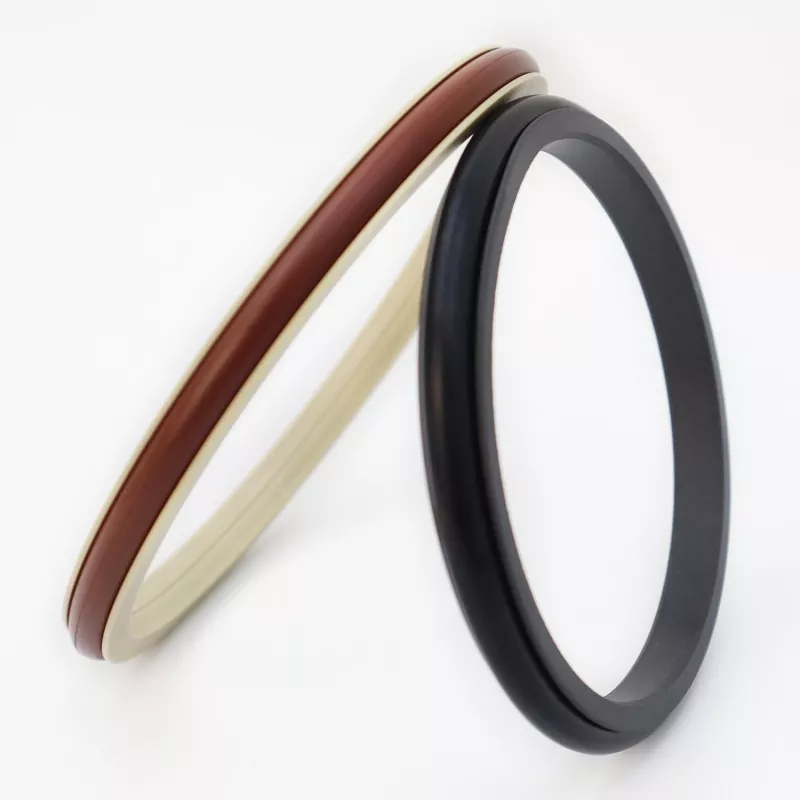

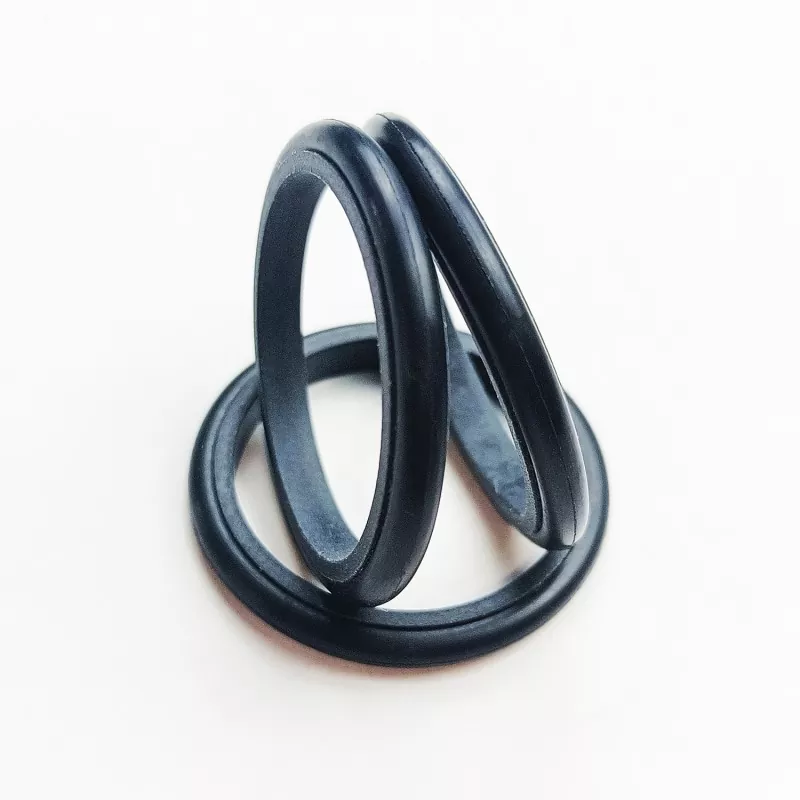

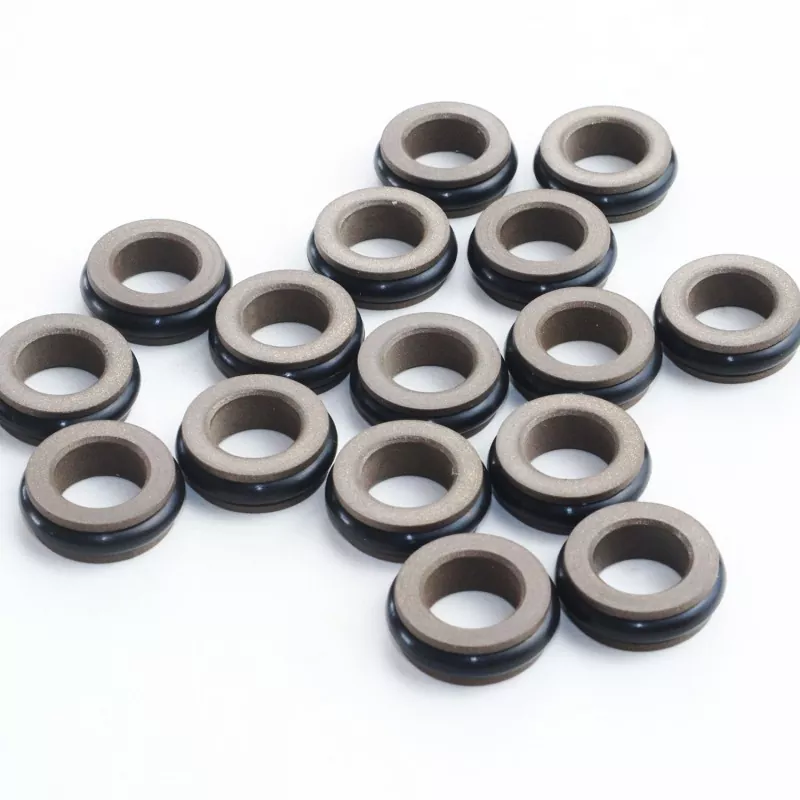

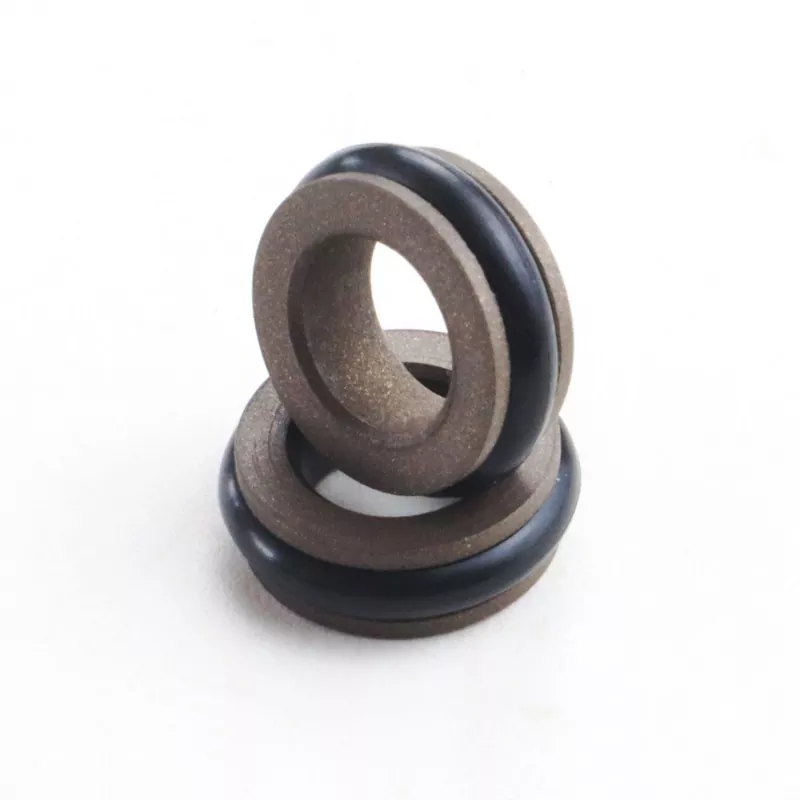

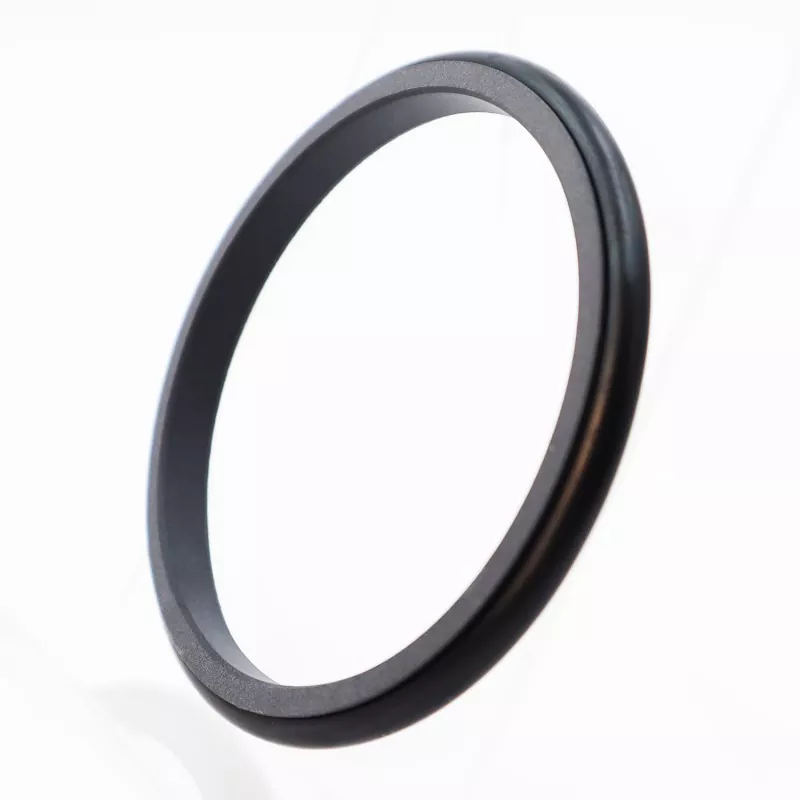

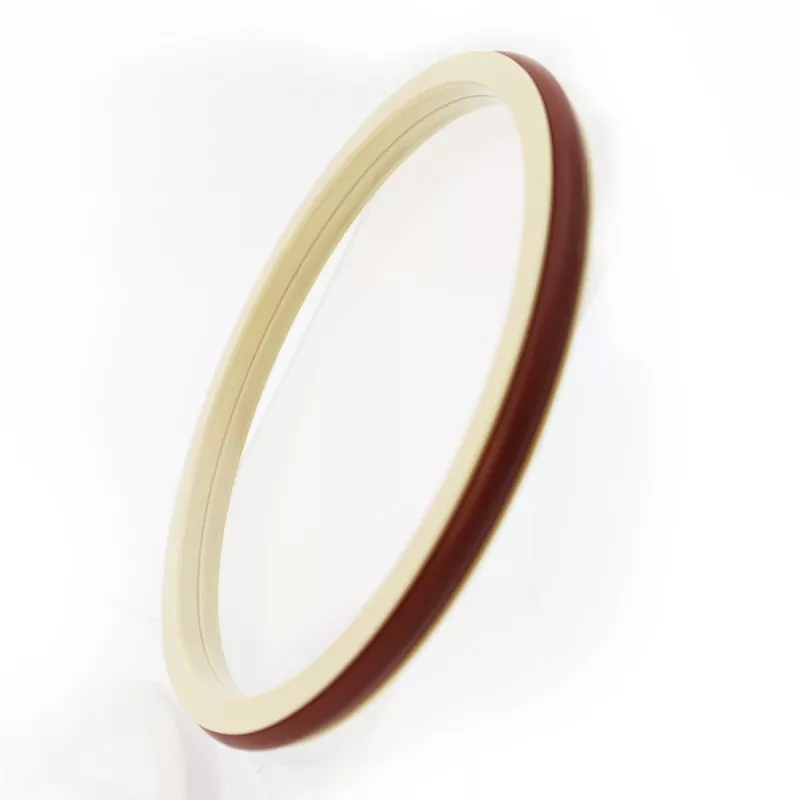

C motako zigilu konbinatua

Ruichen Seals-en RC06 eta RC07 serieko C motako zigilu konbinatuak PTFE konposatu C-ring + GB1235 O-ring konbinazio-egitura erabiltzen dute, hidrauliko eta pneumatikoen arteko zigilatzeko bi norabideko zigilatzeko egokia. Ezpain mehe-diseinuak ondorengo konpentsazio-gaitasun bikaina eskaintzen du, marruskadura baxuarekin funtzionamendu leuna eta zirraragarria bermatuz. Presio handiko zein baxuko zigilatzeko beharrei erantzuten die, oliorik gabeko lubrifikazioa onartzen du eta zerbitzu-bizitza bikaina du. Mundu mailan eskuragarri dago, eskaera ugariak ongi etorriak dira.

Bidali kontsulta

Produktuaren Deskribapena

C motako zigilu konbinatua PTFEz eta bere material konposatuz egindako C formako zigilatzeko eraztun batek eta O-eraztun batek osatzen dute. Bi norabideko presio zigilatzeko egokia da mugimendu hidrauliko zein pneumatikoetan. RC06 eta RC07 serieetan (GB1235 serieko O-eraztunekin bateragarria) dago bat datorren O-eraztunaren arabera. Zigilatzeko eraztunaren ezpain mehearen diseinua dela eta, jarraipen-konpentsazio gaitasun ona du, zigilatzeko errendimendu bikaina lortuz. C motako zigiluaren egitura simetrikoak presio bi norabidean zigilatzea ahalbidetzen du.

Produktuaren Ezaugarriak

1. Aplikazio hidrauliko zein pneumatikoetarako egokia.

2. Zigilatzeko errendimendu bikaina presio altuko eta baxuko aplikazioetarako.

3. Marruskadura baxua, hasierako erresistentzia baxua, funtzionamendu leuna, marruskadura dinamiko eta estatiko berdina, eta arrastorik gabe.

4. Zerbitzu-bizitza luzea; oliorik gabeko lubrifikazio zigilatzeko egokia.

5. Bi norabideko presio zigilatzeko egokia.

Funtzionamendu-baldintza aplikagarriak

Muturreko balioak ez dira aldi berean gertatu behar.

Presioa (MPa)	Tenperatura (°C)	Abiadura (m/s)	Komunikabideak
≤100	-35etik +100era (NBR O-ringarekin)	≤6	Olio hidraulikoa, suaren aurkako fluidoak (HFA/HFB), gasa, etab.
	-20tik +180era (FKM O-ringarekin)

Materialen hautaketa

1. Bat datozen O-ring materialak: RO1 Nitrilo Butadieno Kautxua (NBR), RO2 Fluororubber (FKM), etab.

2. Zigilatzeko eraztunaren materiala: material estandarra PTFE3, beste aukerako materialen artean PTFE2, PTFE4 eta errendimendu handiko beste material batzuk daude.

Ordenatzeko Adibidea

RC06-80x89,9x9,2-PTFE3—R01 eredua eskatzeko

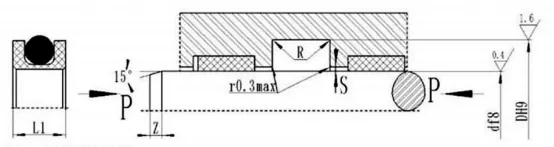

Eredu-Haixken Diametroa x Arteka Diametroa x Arteka Zabalera PTFE3 - Aldatutako PTFE Materialaren Kodea R01 O-ringaren Materiala

C-type Combined Seal

Zehaztapenen Taula

1. RC06 Zehaztapenen Taula

Zehaztapenen taulan zerrendatutako edozein tamainatako produktuak ekoitzi ditzake.

d f8 RC06 estandarra	d f8 Garrantzia arina RC06-Q	d f8 Garraio handiko RC06-Z	D H9	L⁺⁰^.²	L1	Rmax	Smax		Zmin	d₀
d f8 RC06 estandarra	d f8 Garrantzia arina RC06-Q	d f8 Garraio handiko RC06-Z	D H9	L⁺⁰^.²	L1	Rmax	<20MPA	<40MPA	Zmin	d₀
--	4~17.9	--	d+3.6	4	3.6	0.3	0.2	0.15	3	1.8
4~17.9	18~39.9	--	d+5.0	5.0	4.6	0.4	0.25	0.15	4	2.65
18~39.9	40~106,9	4~17.9	d+6.6	6.2	5.6	0.4	0.25	0.2	5	3.55
40~106,9	107~630.9	18~39.9	d+9,9	9.2	8.5	0.5	0.3	0.2	7	5.30
107~630.9	631~999	40~106,9	d+13,0	12.3	10.6	0.6	0.35	0.25	10	7.00
631~999	1000~1600	107~630.9	d+15.2	13.6	12	0.7	0.5	0.3	12	8.6
1000~1600	≥1600	631~999	d+18,5	16	14.5	0.8	0.6	0.4	15	10
≥1600	--	1000~1600	d+22	19	17	1.0	0.7	0.6	20	12.0

Oharra: 1. Ardatz ≤ 70 mm-ko diametroetarako, zirrikitu irekiko zigiluak gomendatzen dira. Itxitako zigiluen zigiluak instalatzeko, ikusi instalazio-gidara.

2. Presio > 40MParako, zigiluaren Smax erro-eremuak H8/f8 egokitze-tolerantzia erabili behar du.

2. RC07 Zehaztapen Parametroen Taula

GB1235 O-ring bat datorrena zehaztapen-taulan zerrendatutako edozein tamainatako produktuak ekoiz ditzake.

Ardatz-diametro tartea d f8	Groove diametroa D H9	Lubakiaren zabalera L^+0,2	Zigiluaren altuera L1	Izkin biribilduak Rmax	Sake erradiala Smax		Txanflarra Zmin	O-ring alanbrearen diametroa d₀
Ardatz-diametro tartea d f8	Groove diametroa D H9	Lubakiaren zabalera L^+0,2	Zigiluaren altuera L1	Izkin biribilduak Rmax	<20MPA	<40MPA	Txanflarra Zmin	O-ring alanbrearen diametroa d₀
5~21	d+4,5	4.5	4	0.4	0.25	0.15	4	2.4
22~39	d+6,5	6.2	5.6	0.4	0.25	0.2	5	3.5
40~154	d+10.4	9.8	8.9	0.5	0.3	0.2	7	5.7
155~1500	d+15.2	13.6	12	0.7	0.5	0.3	12	8.6

Eskaera adibidea RC07—80*90.4*9.8-PTFE3-R01
