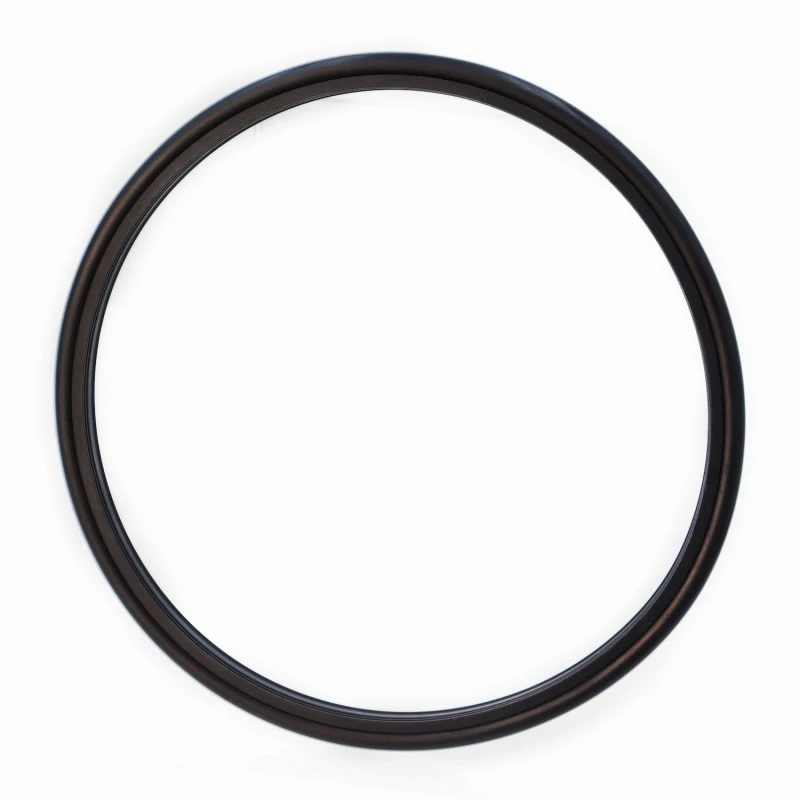

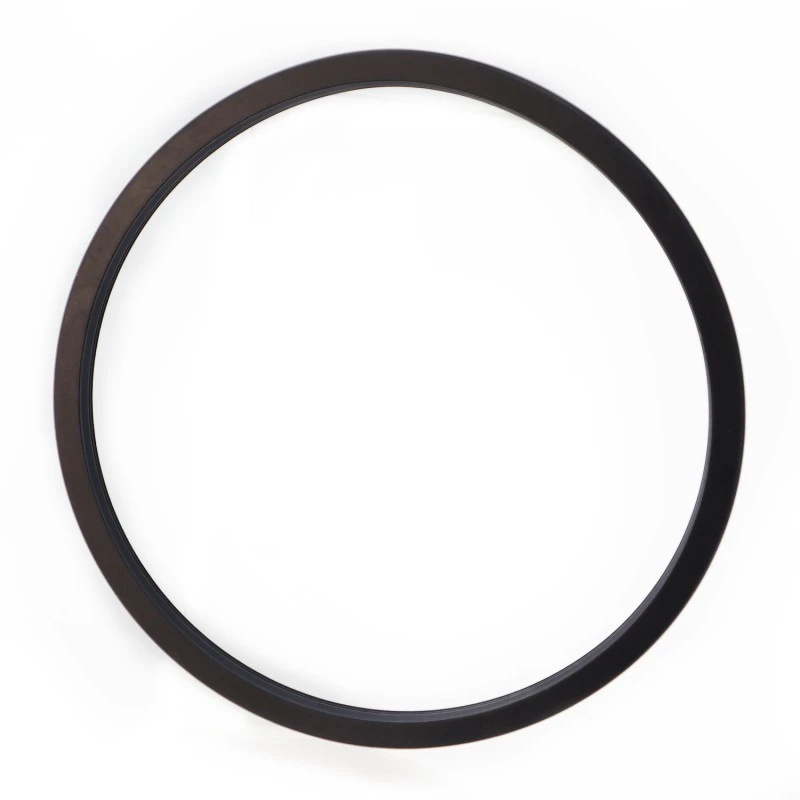

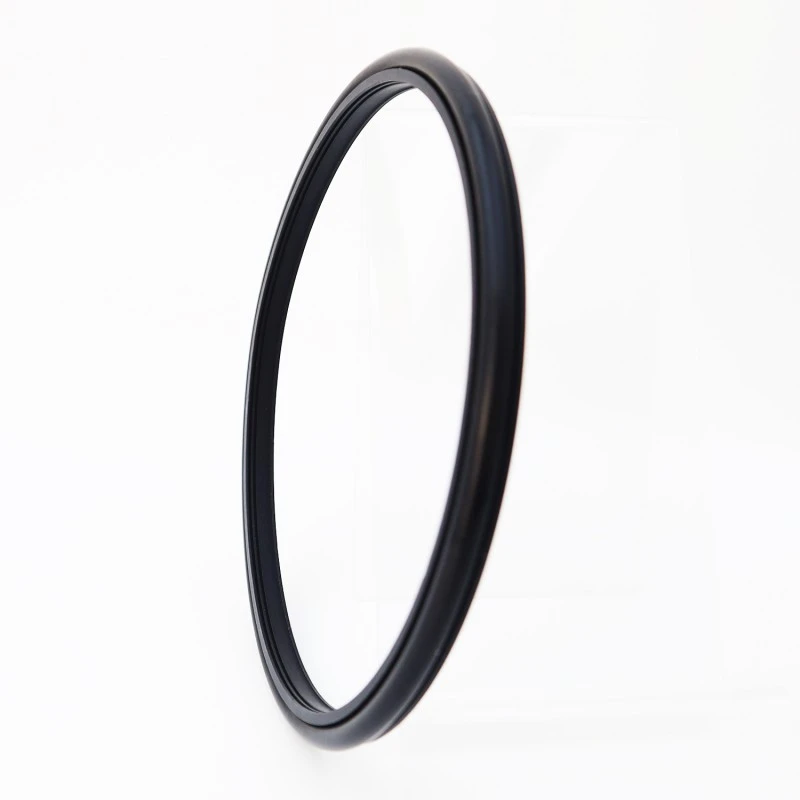

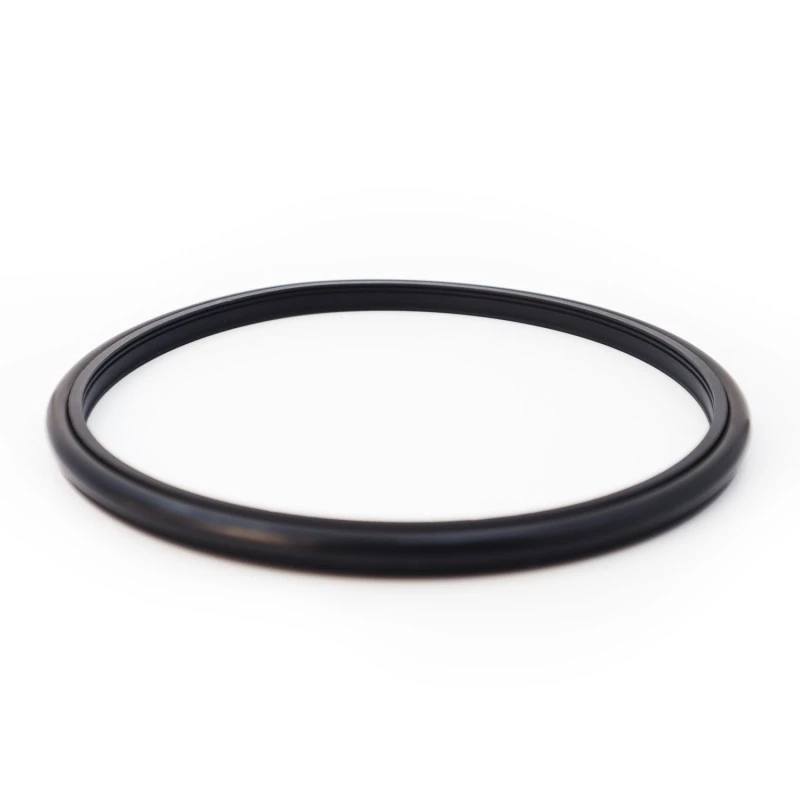

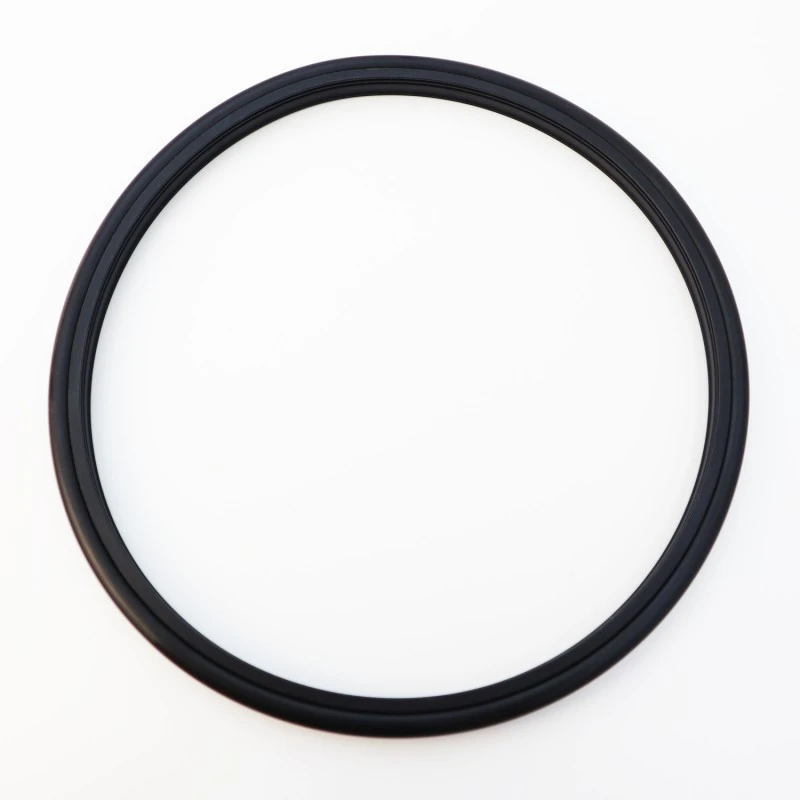

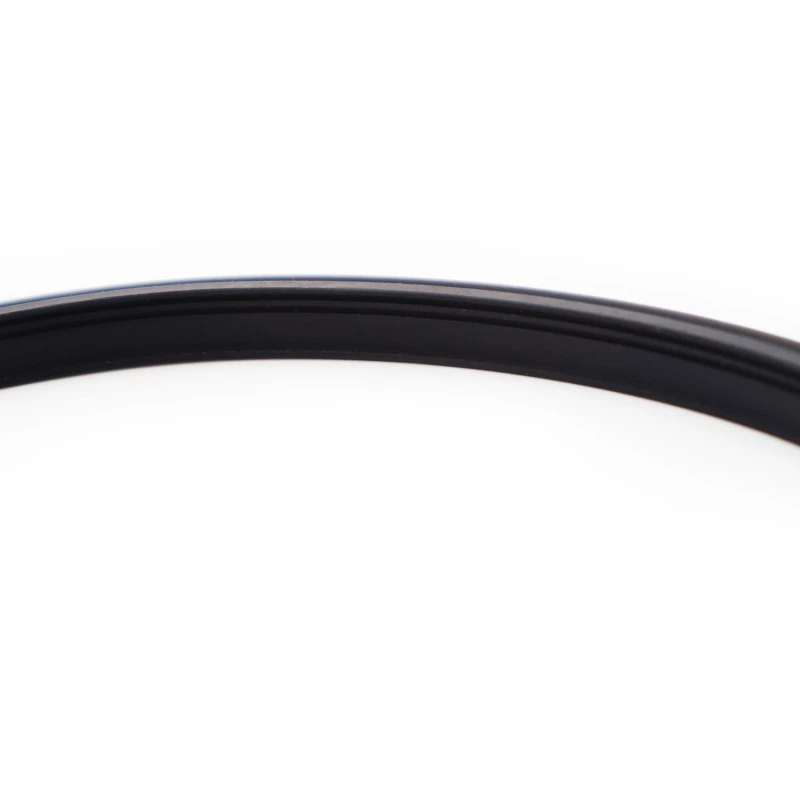

Presio handiko zementuzko mindaren ardatzaren zigilua: iraupen handia, marruskadura txikia, zigilatzeko errendimendu bikaina, diseinu trinkoa eta instalazio, erabilera eta mantentze erraza. Bere zigilatzeko ezpain bereziak eta lodiera optimizatuaren diseinuak zigilatzeko ona eskaintzen du, baita euskarri gogorretan ere, hala nola zementuzko minda. Lokatz-itxurako komunikabideak zigilatzeko erabiltzen denean, bi zigilu (edo gehiago) artean koipea lubrifikatzea gomendatzen dugu.
Aplikatzen diren funtzionamendu-baldintzak (muga-balioak ez dira aldi berean gertatu behar)
|
Presioa/MPa |
Tenperatura / °C |
Abiadura / m/s |
Ertaina |
|
|
Aldeko mugimendua |
Errotazio-higidura |
|||
|
≤100 |
-35~+100 (NBR O-eraztunekin bat datozenak) |
≤6 |
≤2 |
Ura, lokatza, petrolio gordina, olio hidraulikoa, emultsioa |
|
-20~+200 (o-ring FKM bat datorrenarekin) |
||||
Zure produktuak erabiltzean edozein galdera edo larrialdirik aurkitzen duzunean, Ruichenekin harremanetan jar zaitezke edozein unetan. 7 x 24 orduko kontsulta teknikoko telefono-linea bat eskaintzen dugu premiazko arazo teknikoak kudeatzeko.
Zigiluaren ihesa, higadura anormala edo errendimenduaren akatsen bat gertatuz gero, gure laguntza teknikoko taldeak erantzun-prozesua berehala hasiko du telefono-dei edo posta elektroniko batekin. Aurretiazko epaiketa eta irtenbideak eskain ditzakegu urruneko bideo-diagnostikoa, irudi-analisia eta beste metodo batzuen bidez. Arazo konplexuetarako, aurretiazko analisi-txostena 48 orduko epean emango dugula agintzen dugu, eta behar izanez gero, ingeniariak gunera bidaliko ditugu laguntza teknikoa eskaintzeko eta zurekin arazoa elkarrekin ikertuko dugula arazoa guztiz konpondu arte.
Material aukeraketa
1. O-ring material egokiak hauek dira: R01 Nitrilo Butadieno Kautxua (NBR), R02 Fluororubber (FKM), etab.
2. Eraztun zigilatzeko materialak: material estandarra PTFE4, beste aukerako material batzuk PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etab.
Ordenatzeko Adibidea
RC2061-80*91.7*7.6-PTFE4-R01 eredua eskatzeko eredua - Ardatz-diametroa * Arteka-diametroa * Arteka-zabalera - Materialaren kodea

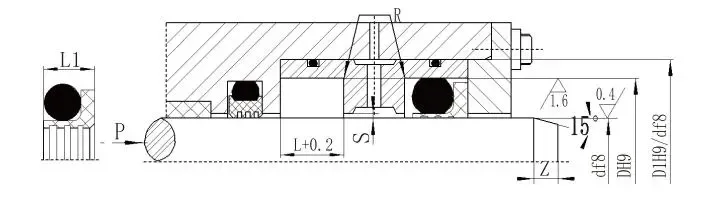

(a) Egitura irekia

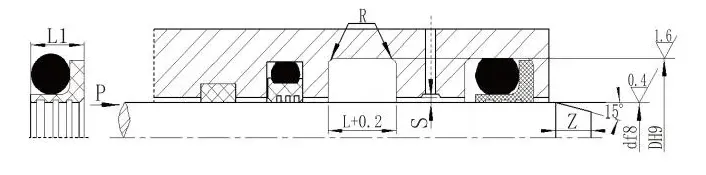

(b) Egitura itxia
Zehaztapenak (zehaztutako barrutiaren barruan edozein tamaina dago eskuragarri)
|
Ardatz-diametro-tartea Mota estandarra d f8 RC2061 |
Ardatz-diametro tartea Karga astuneko mota d f8 RC2061-Z |
Groove diametroa DH9 |
Erreten zabalera L+0,2 |
Zigiluaren zabalera L1 |
Izkin biribilduak Rmax |
Sake erradiala Smax |
Txanflarra Zmin |
O-ring alanbrearen diametroa |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Oharra: 1. Ardatz ≤ 30 mm-ko diametroetarako, zirrikitu irekiko diseinua gomendatzen da.
2. Zigilu birakarietarako erabiltzen denean, ardatz birakariarentzat HRC ≥ 58ko gainazaleko gogortasuna gomendatzen da.
3. 30MPa baino handiagoak diren presioetarako, H8/8 egokitzapena gomendatzen da estrusio-hutsunerako.
