Triangelu konbinazio zigilua

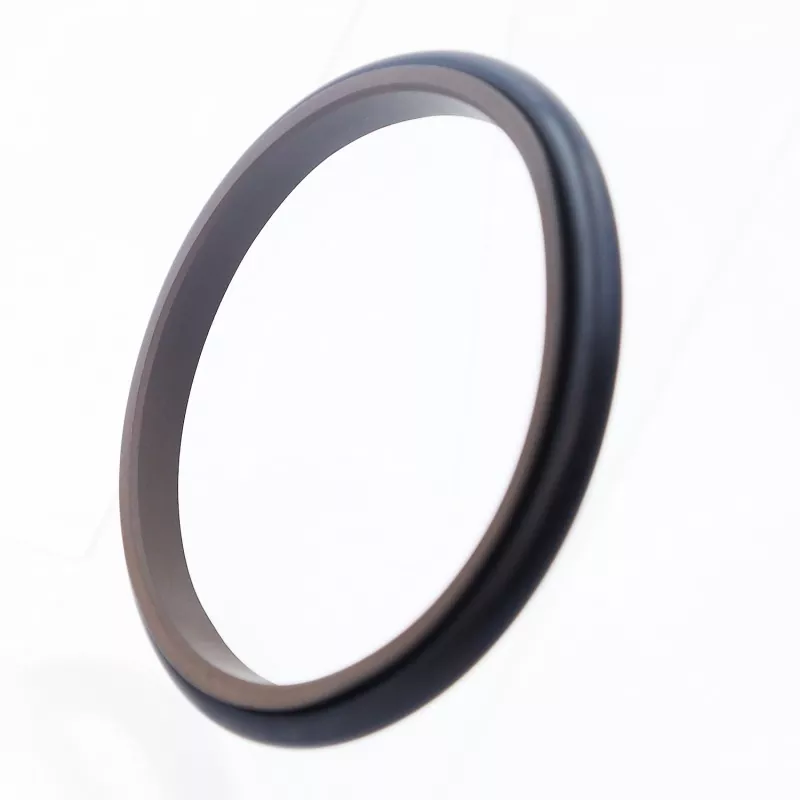

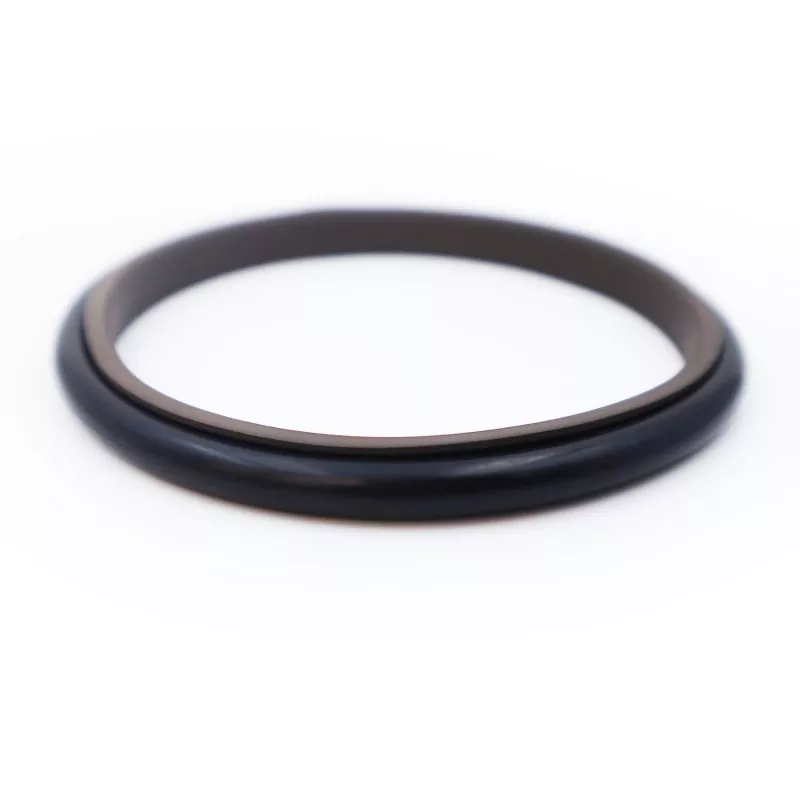

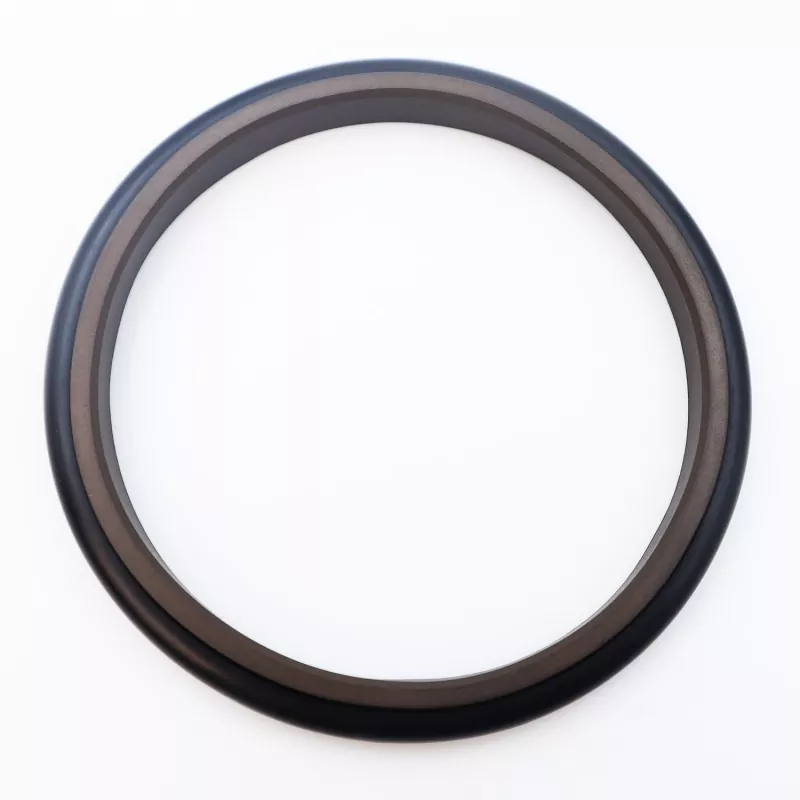

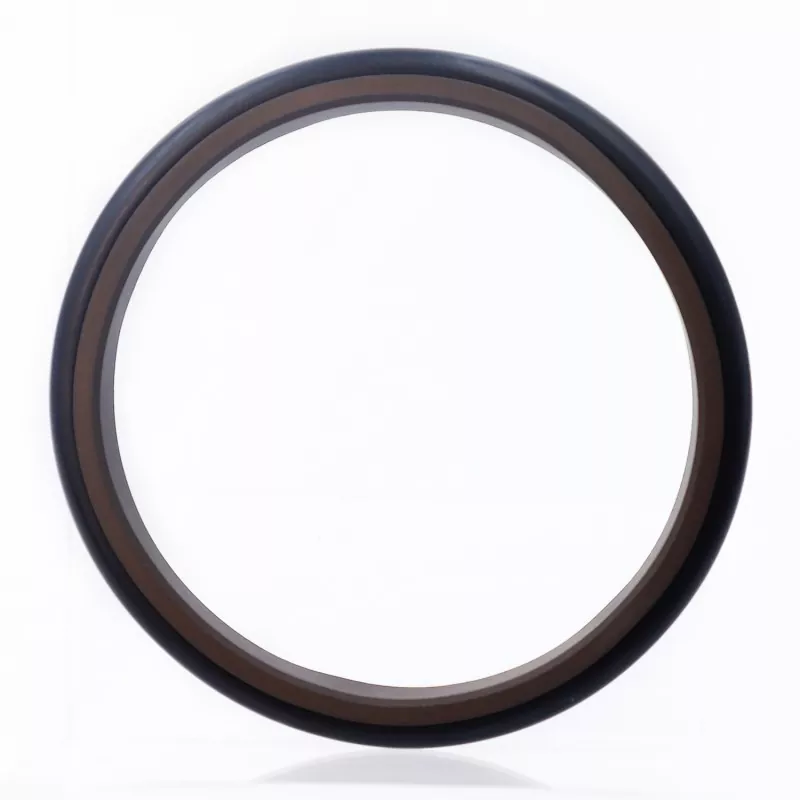

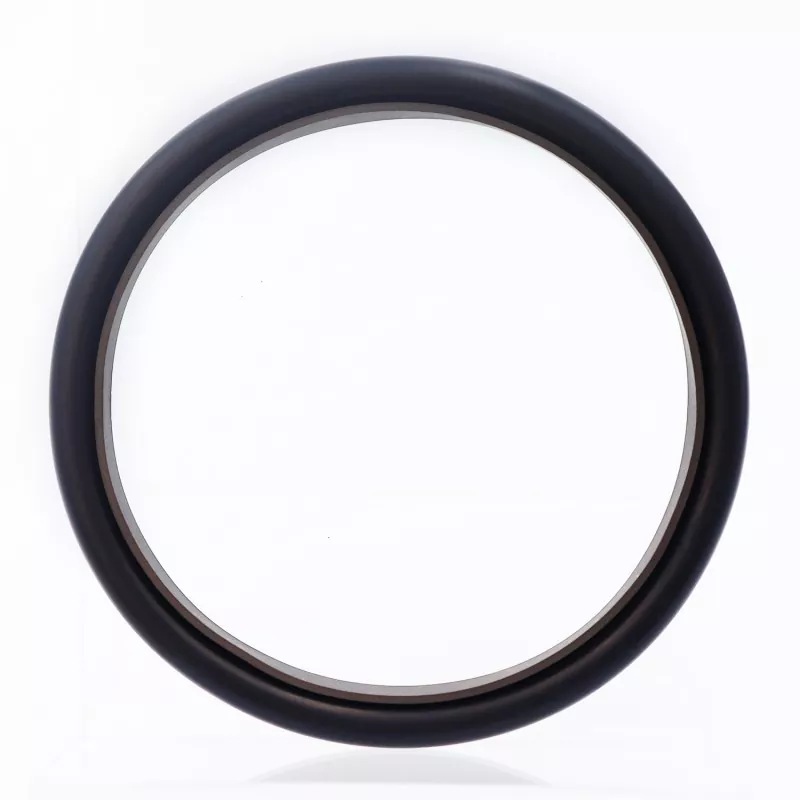

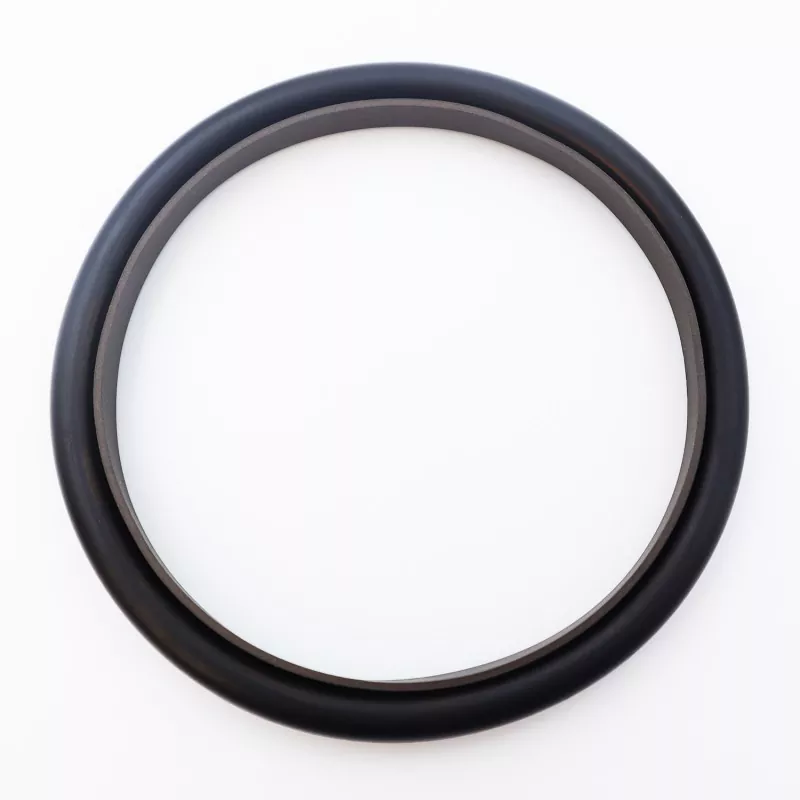

Triangelu Konbinazio Zigilua PTFE zigilatzeko eraztun triangeluar batek eta gomazko O-eraztun batek osatzen dute; efektu bakarreko presio-zigilatzeko diseinatuta dago aplikazio hidrauliko eta pneumatiko aldakorretarako. O-eraztunak indar erradiala ematen du eta zigilatzeko eraztunaren higadura konpentsatzen du. Zigilatzeko eraztunaren ezpain meheen diseinuari esker, jarraipen-konpentsazio eta zigilatzeko errendimendu bikaina eskaintzen du. 30 mm baino txikiagoak diren hagaxka-diametroetarako, zatitutako (mota irekia) zirrikitu diseinua erabili behar da.

Produktuaren Ezaugarriak

1. Aplikazio hidrauliko zein pneumatikoetarako egokia;

2. Marruskadura baxua, hausteko erresistentzia baxua, mugimendu leuna, marruskadura dinamiko eta estatiko berdina eta makil-irristapenik gabe;

3. Zerbitzu-bizitza luzea; oliorik gabeko lubrifikazio aplikazioetarako egokia;

4. Diseinu trinkoa; instalatu eta mantentzeko erraza;

Funtzionamendu Baldintzak

Muga-balioak ez dira aldi berean gertatu behar.

Materialen hautaketa

1. O-ring material bateragarriak honako hauek dira: R01 Nitrilo Kautxua (NBR), R02 Fluororubber (FKM), etab.

2. Zigilatzeko eraztunaren materiala: material estandarra PTFE3; material alternatiboak PTFE1, PTFE2 eta PTFE4 dira.

Ordenatzeko Adibidea

Eskaera eredua: RC14—80—PTFE3—R01

RC14 – 80 eredua – Ardatzaren diametroa d – PTFE (Material Code R01) – O-ring Material kodea

Zehaztapenen Taula

Produktuak zehaztapenen taulan zerrendatutako edozein tamainatan fabrika daitezke.

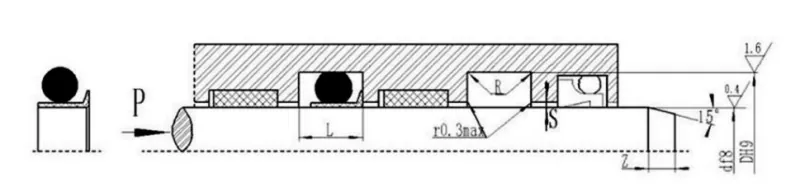

Oharra: Ardatz ≤30 mm-ko diametroetarako, zirrikitu irekiak erabiltzea gomendatzen da.
