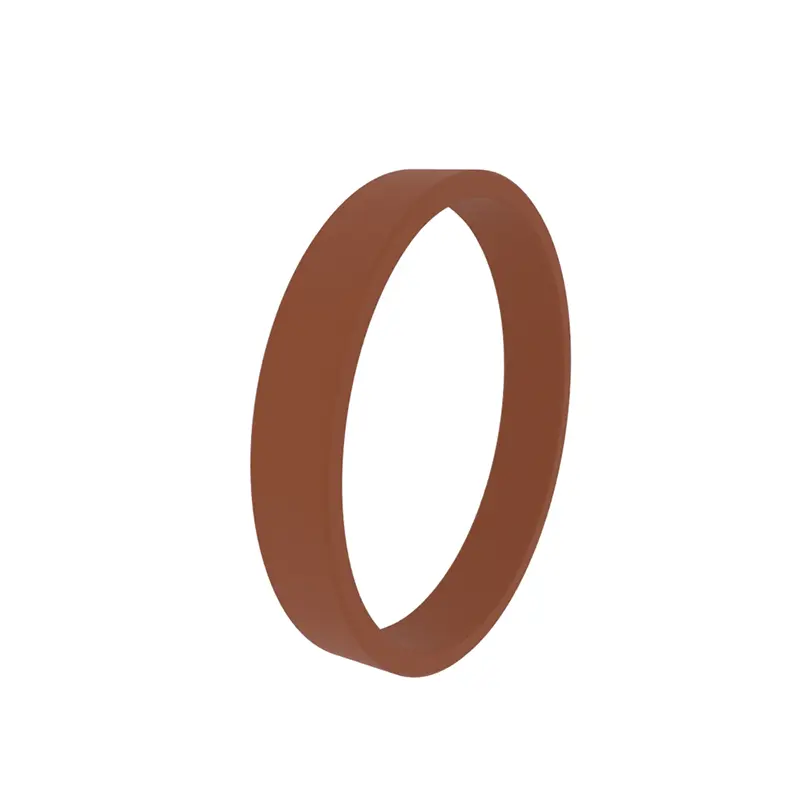

Gure bihurketa zigiluaren gida eraztuna oso erabilia da zilindro hidraulikoetan, sistema pneumatikoetan, makineria industrialetan eta beste arloetan. Soluzio pertsonalizatuak eman ditzakegu bezeroen beharren arabera, ekipoen funtzionamenduaren eraginkortasuna hobetzen eta zigilatzeko fidagarritasuna hobetzen laguntzeko. Ezaugarri desberdinen arabera, Biraketa zigiluaren gida eraztuna eredu desberdinetan banatu dugu.

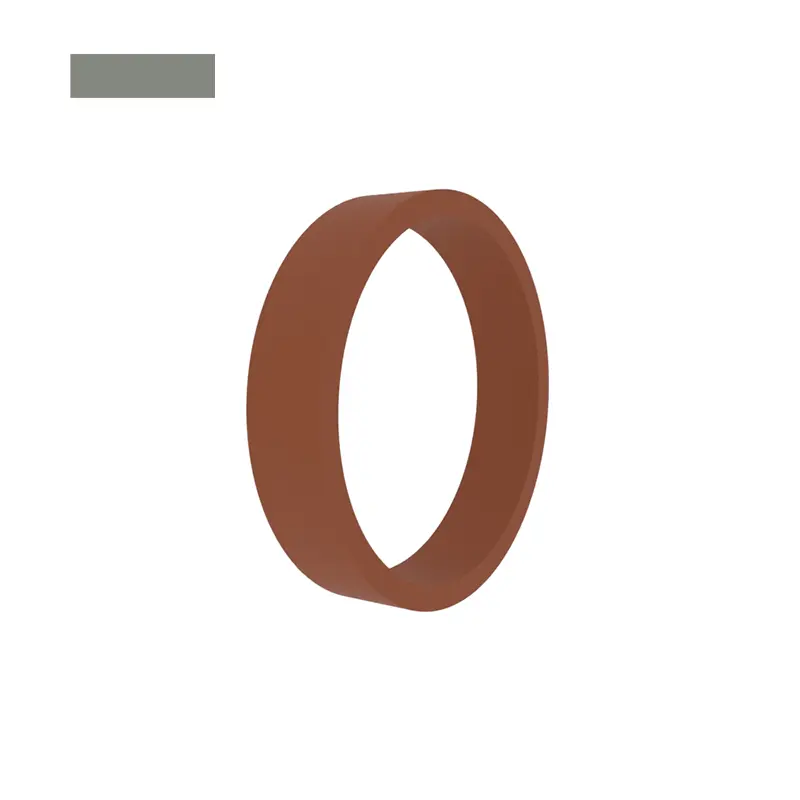

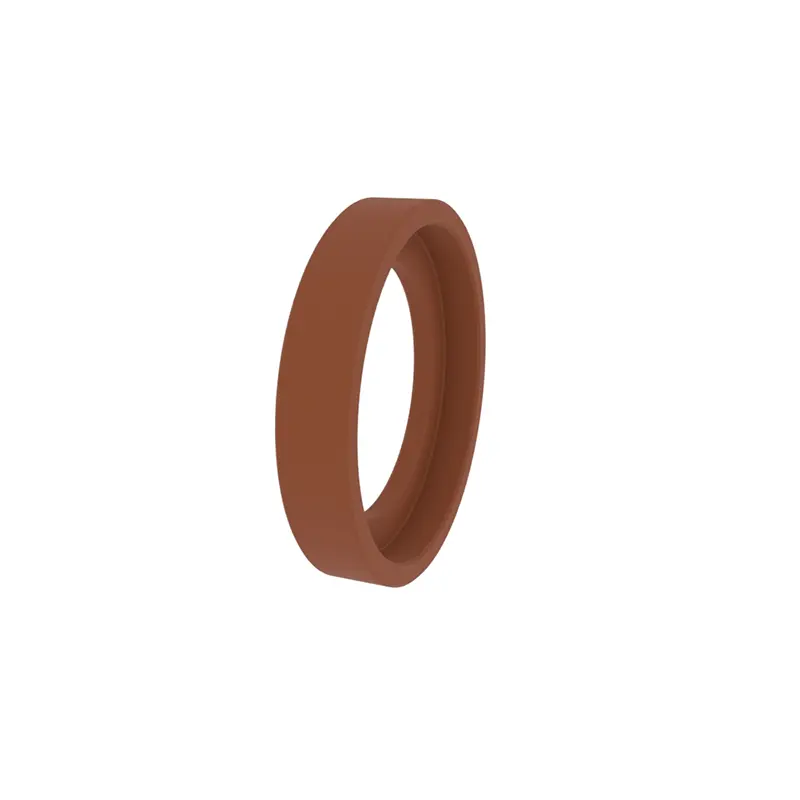

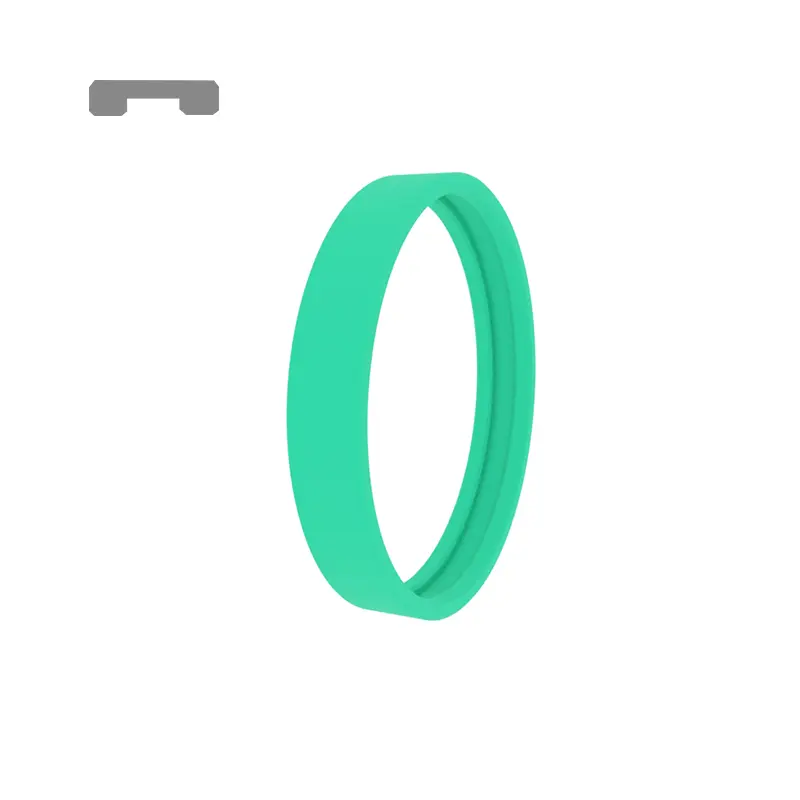

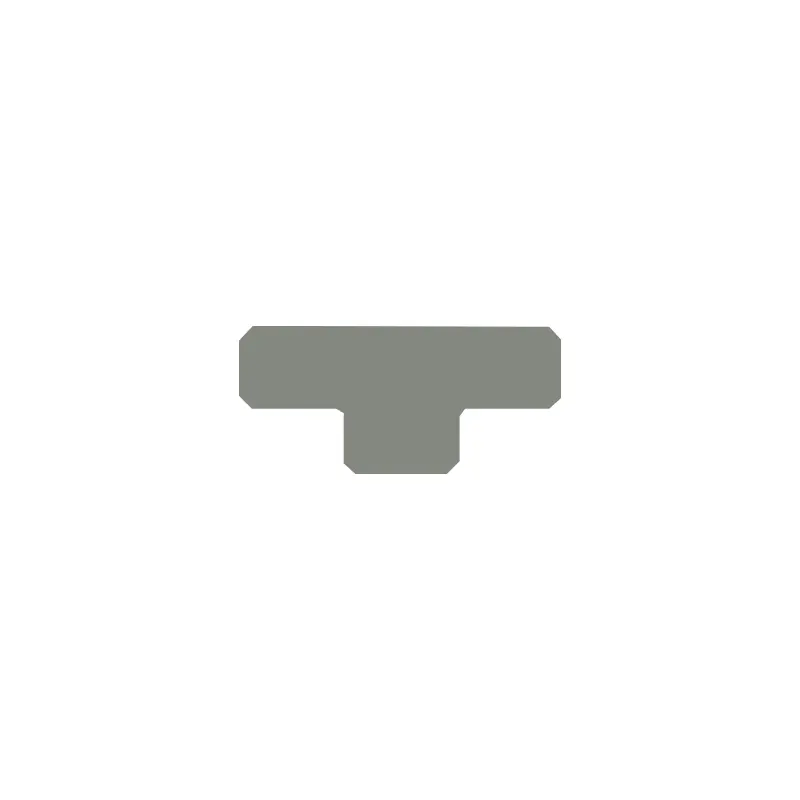

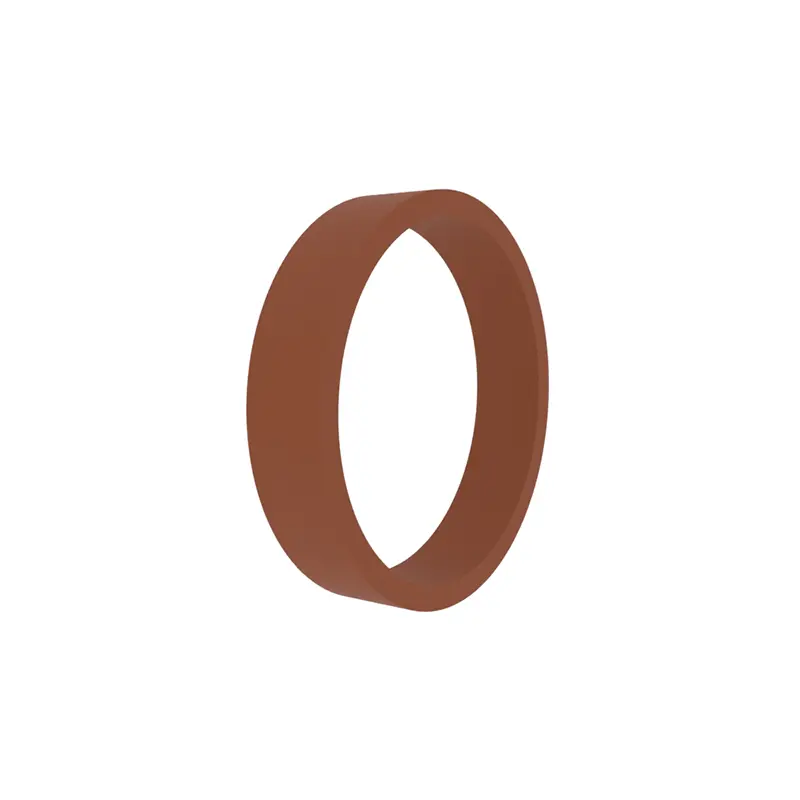

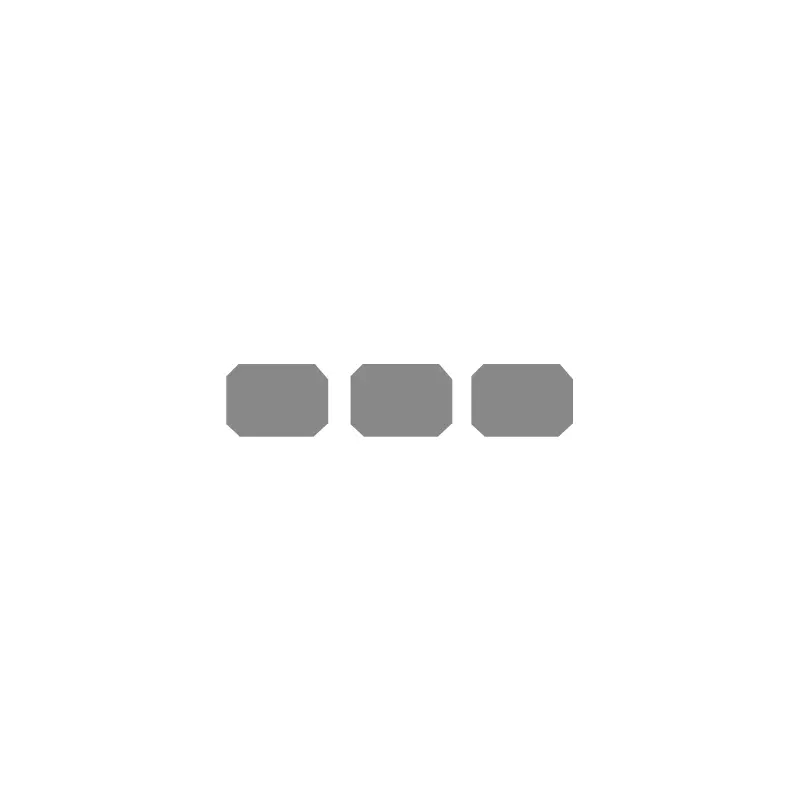

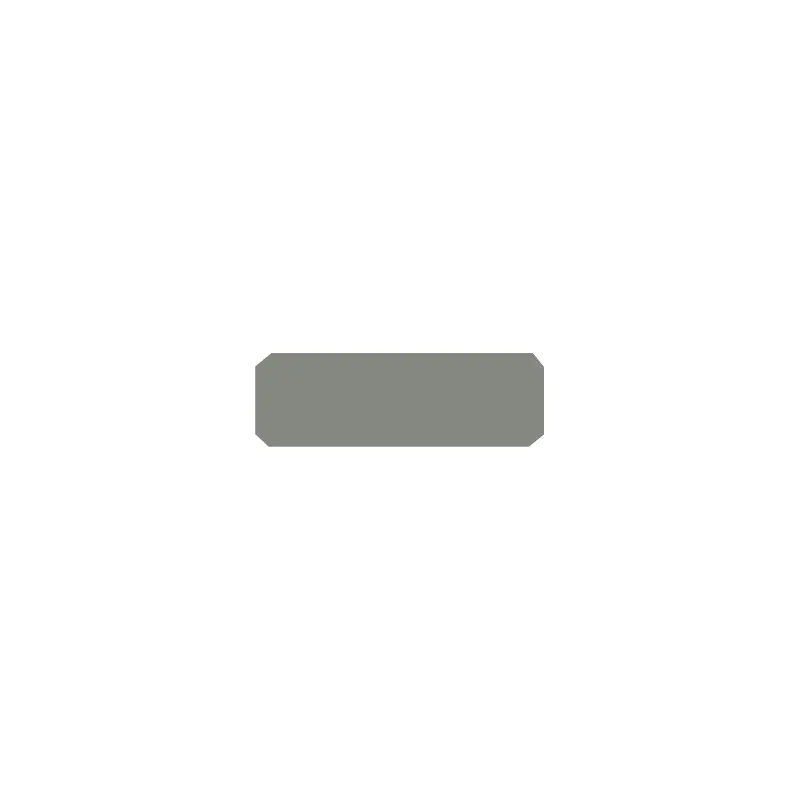

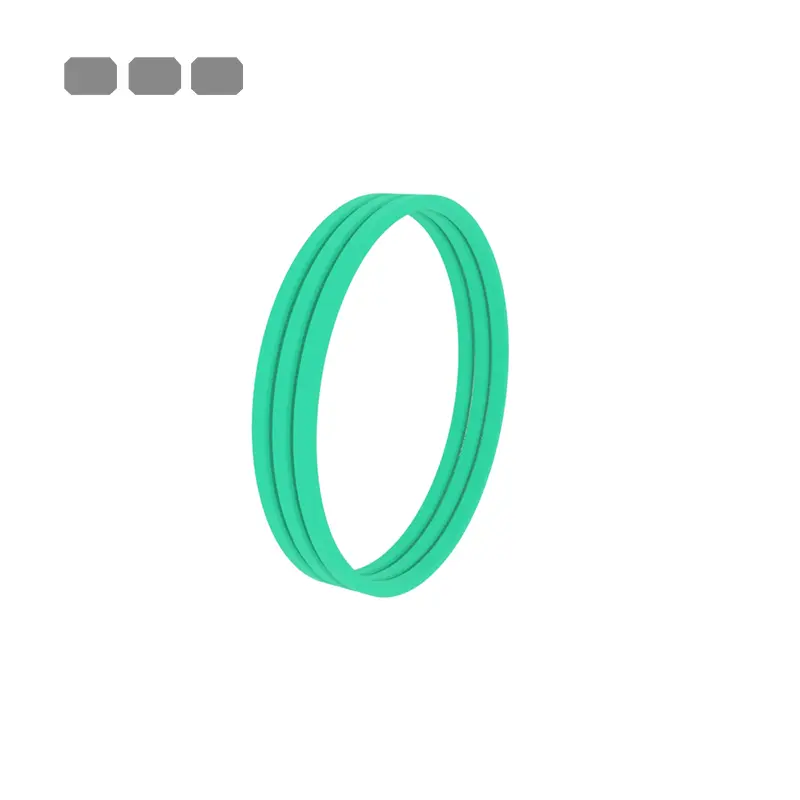

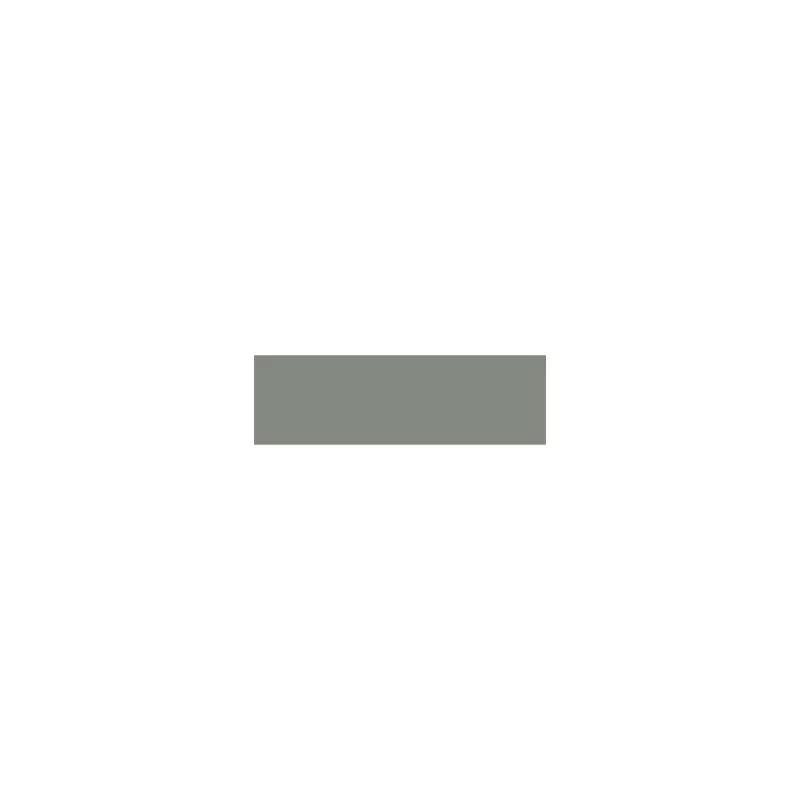

RCF101, RCF102, RCFB102 Gida estandarraren eraztunak egokiak dira pistoi eta pistoi hagaxkak. Gehienak zaborretan ireki eta instalatu behar dira, edo irekita egon daitezke.

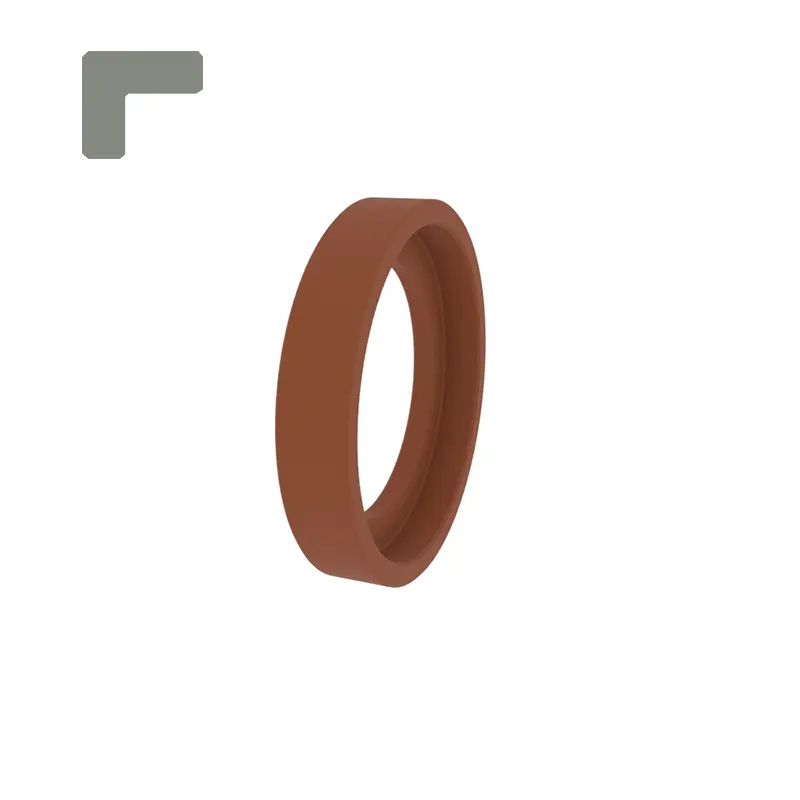

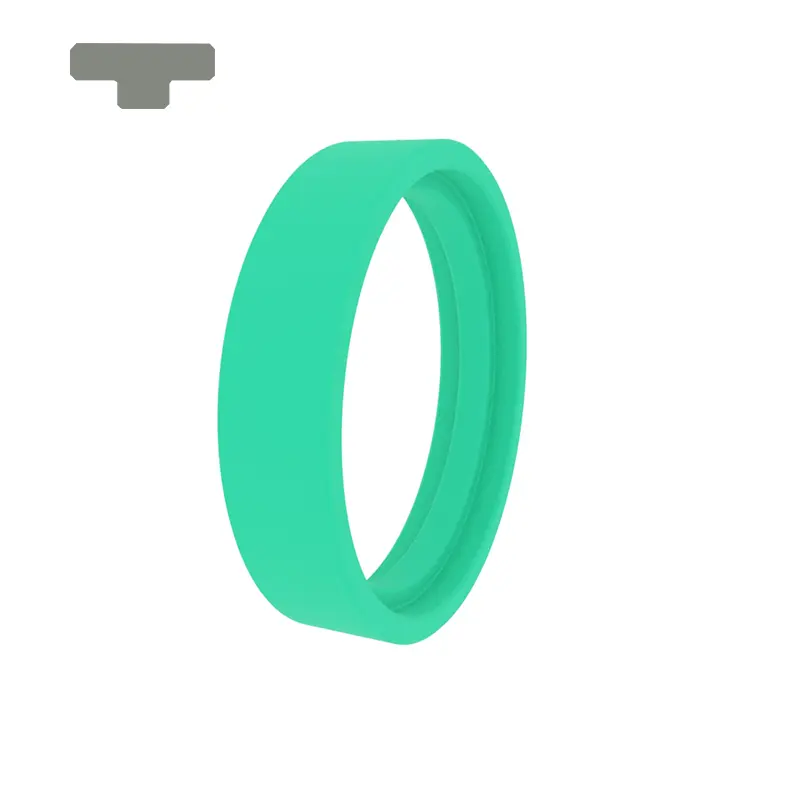

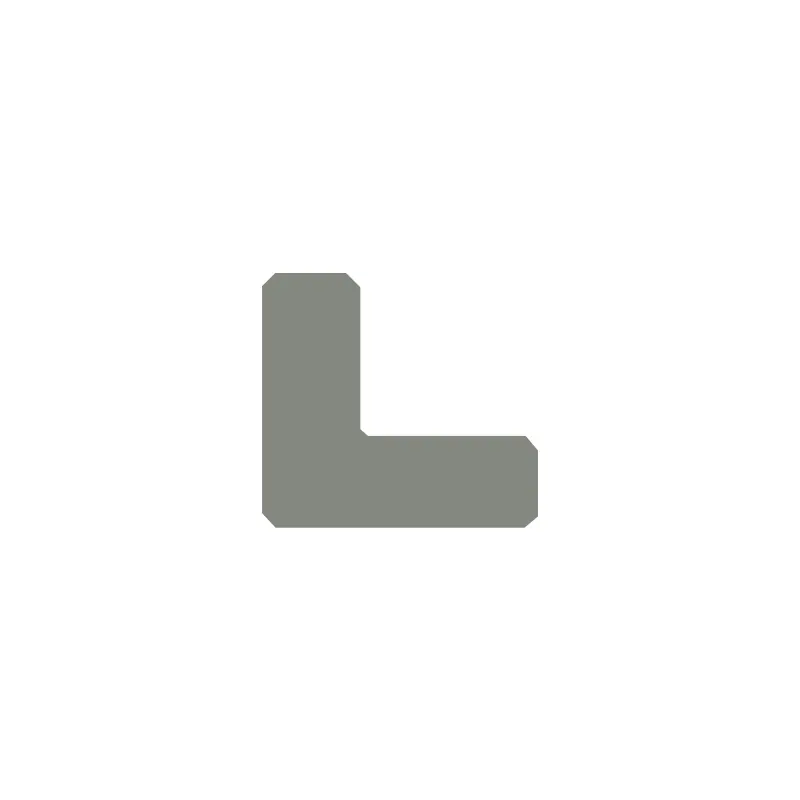

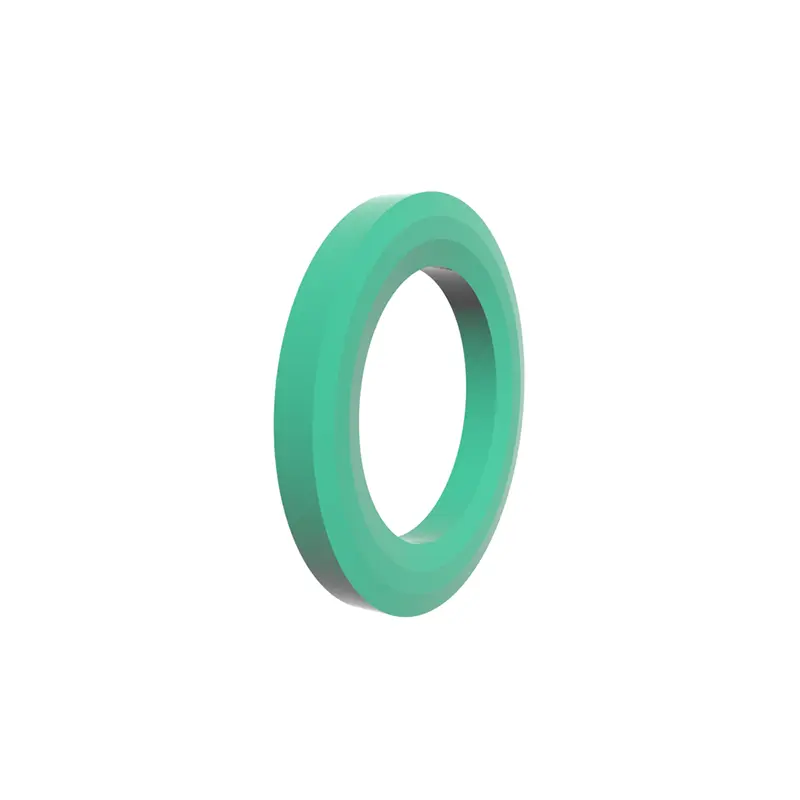

RCF103, RCF104 Gida estandarraren eraztunak egokiak dira pistoi gidak egiteko. Txokoekin diseinatutako diseinuak gidaren eraztunen funtzioak eta eraztunak mantentzen ditu. Irekita egon daiteke edo ez.

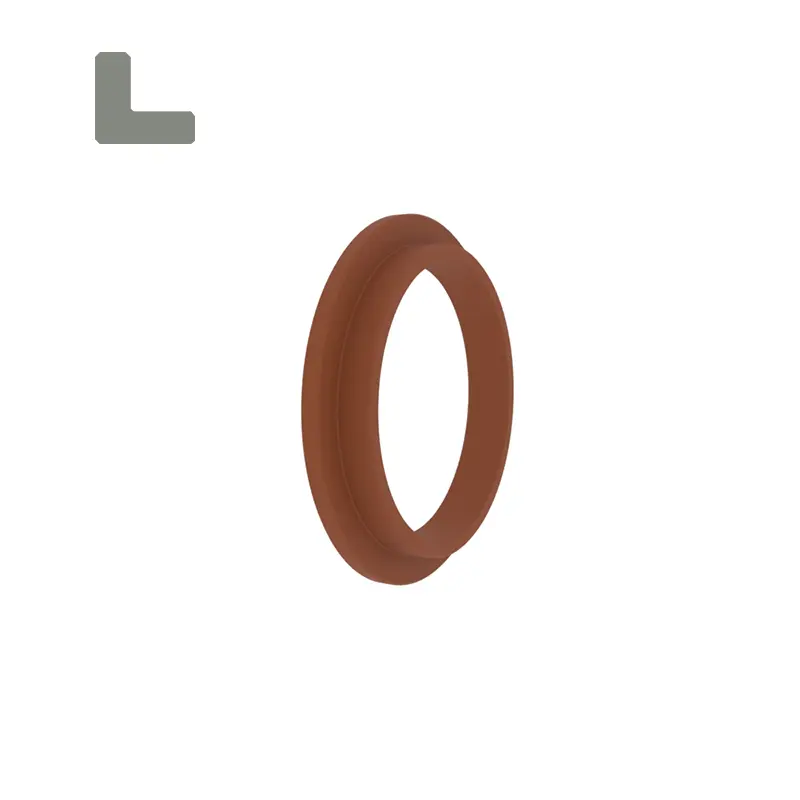

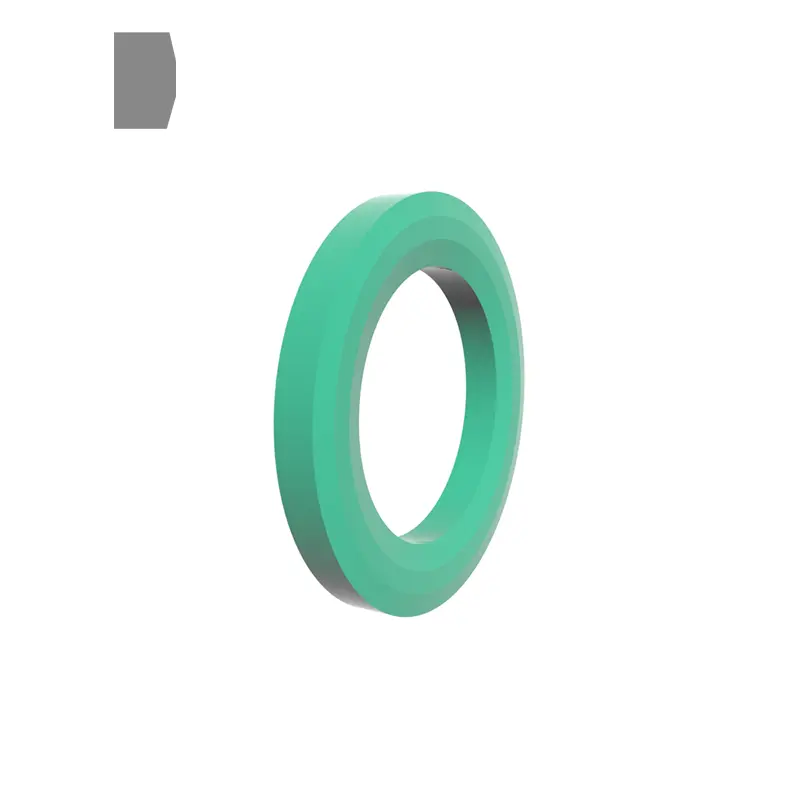

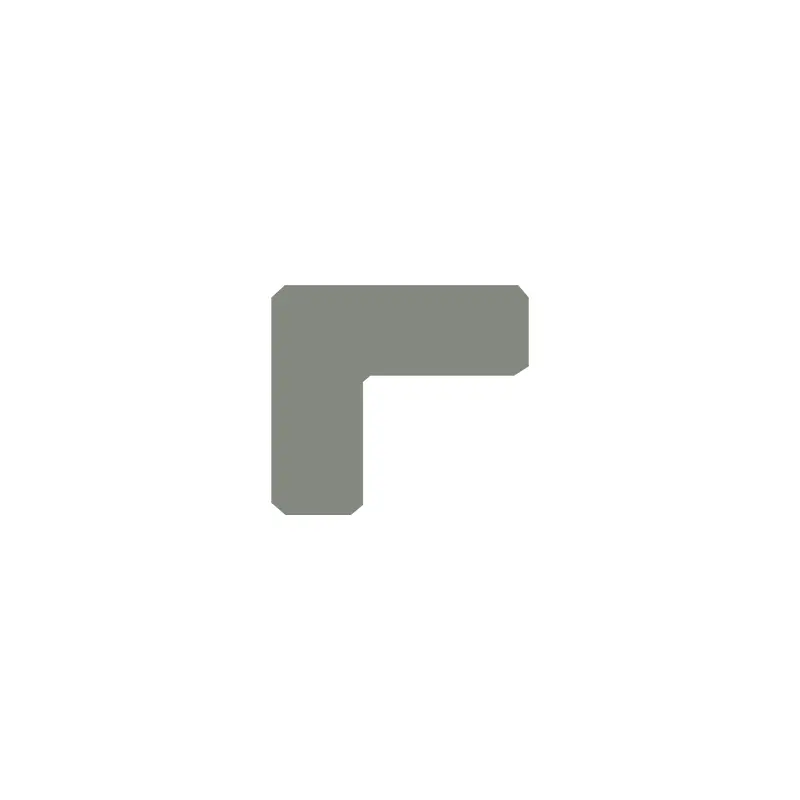

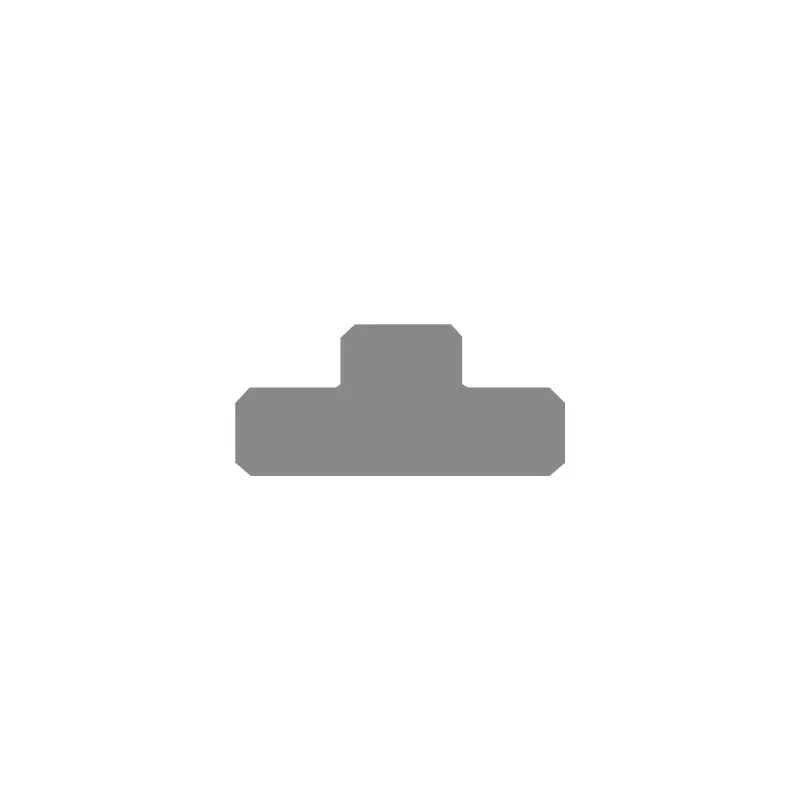

RCF105 Gida estandarraren eraztuna egokia da pistoi gidetarako. Barneko diametroaren gaineko eraztun konbexua du. Irekita egon daiteke edo ez.

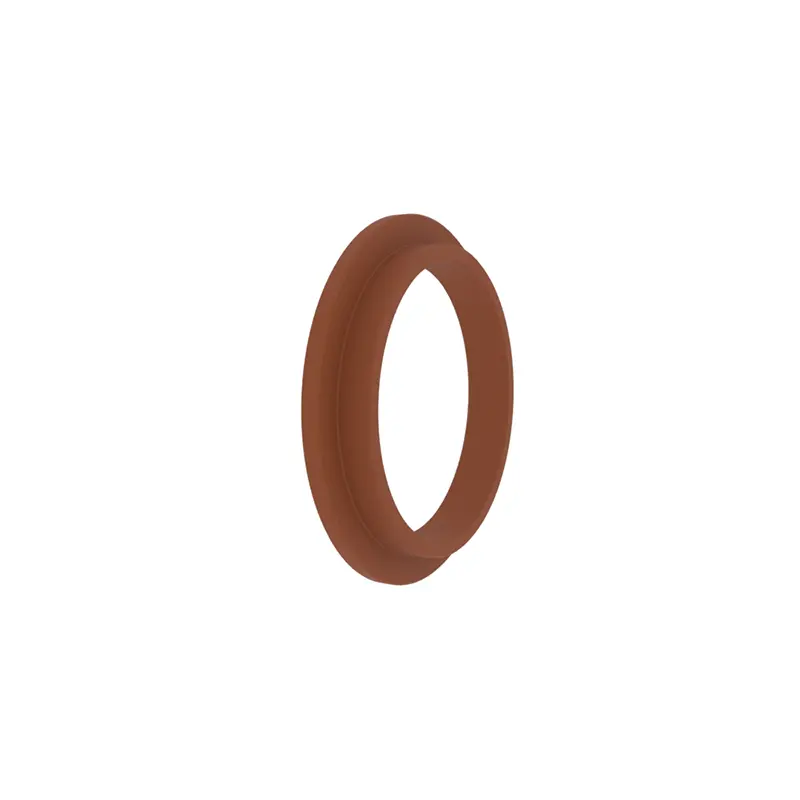

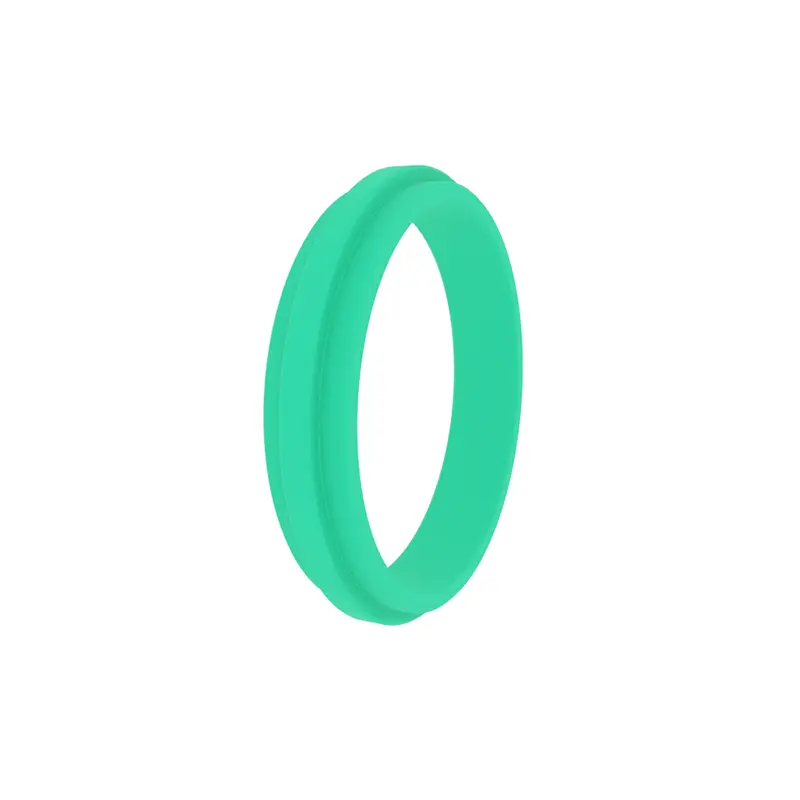

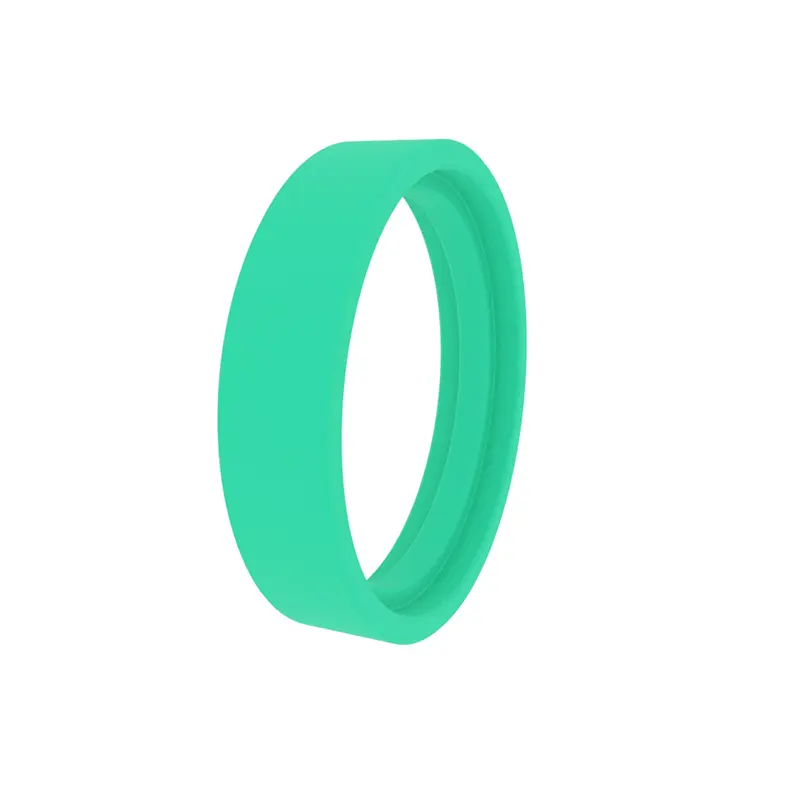

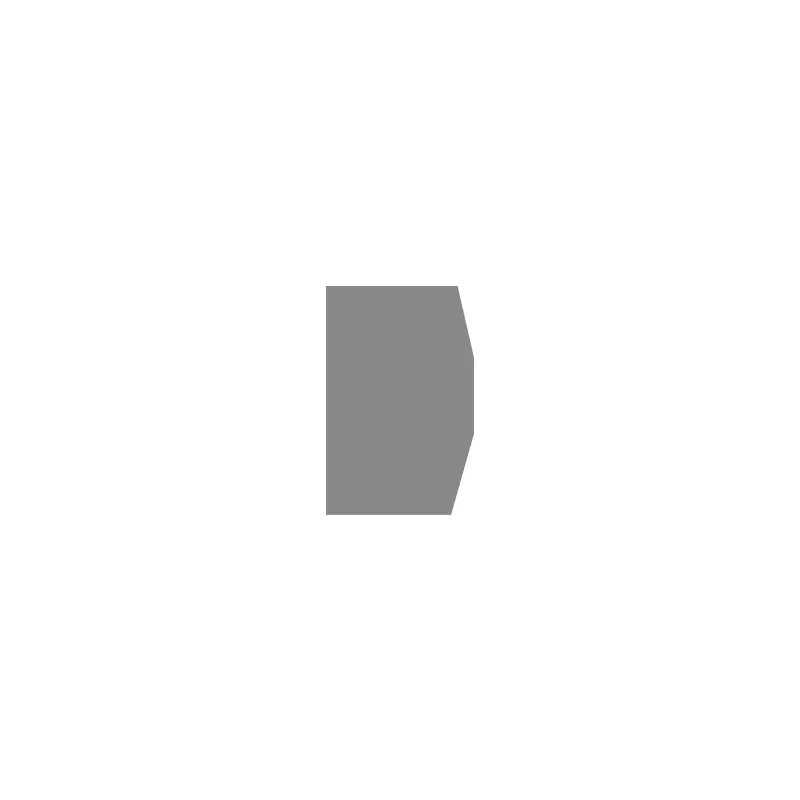

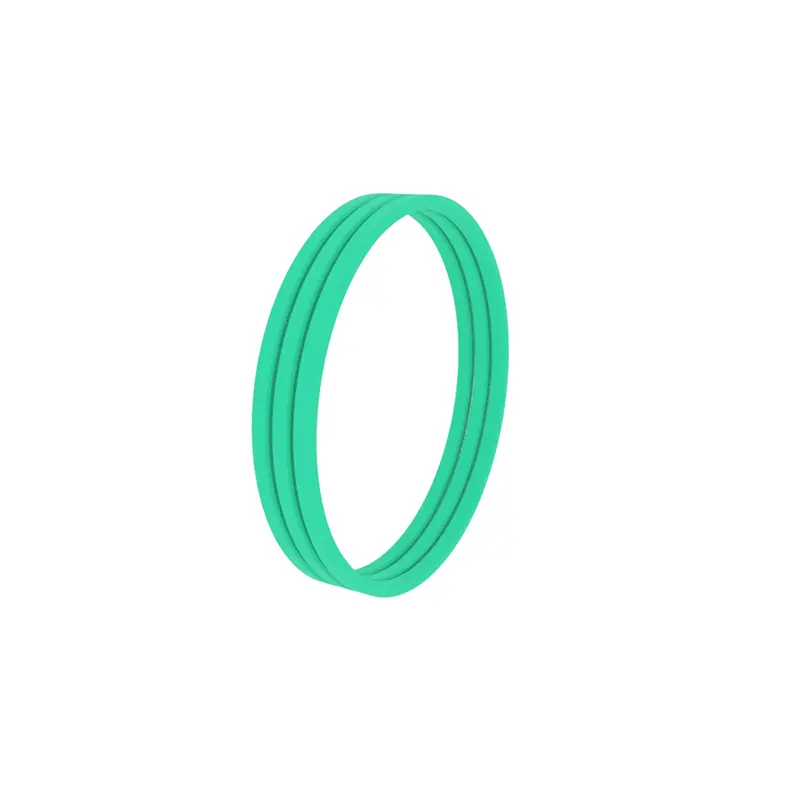

RCF106 Gida estandarraren eraztuna egokia da pistoi hagaxken gidaliburuetarako. Kanpoko diametroan eraztun konbexua du. Irekita egon daiteke edo ez.

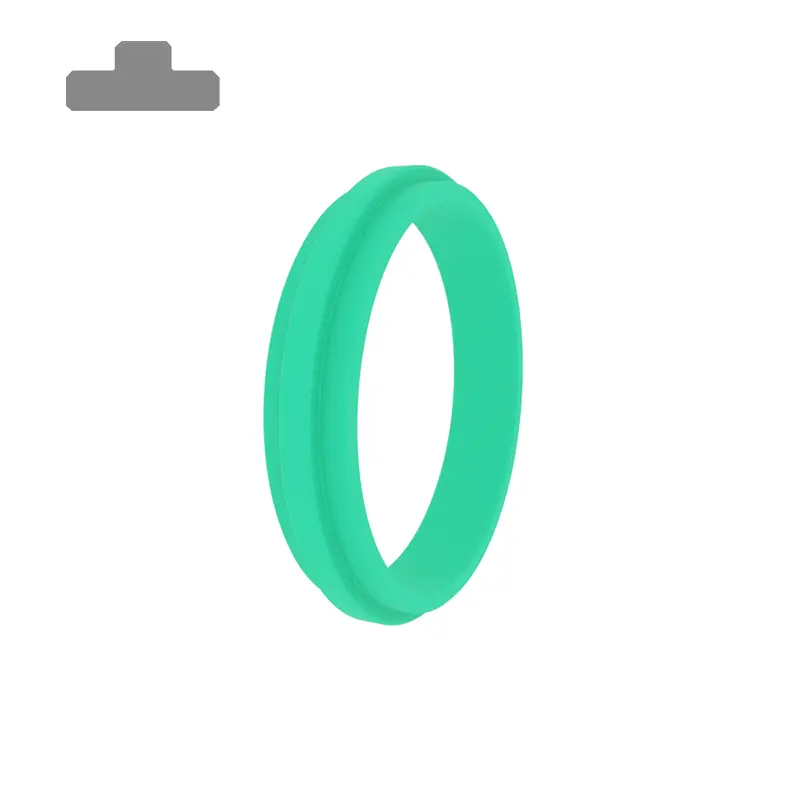

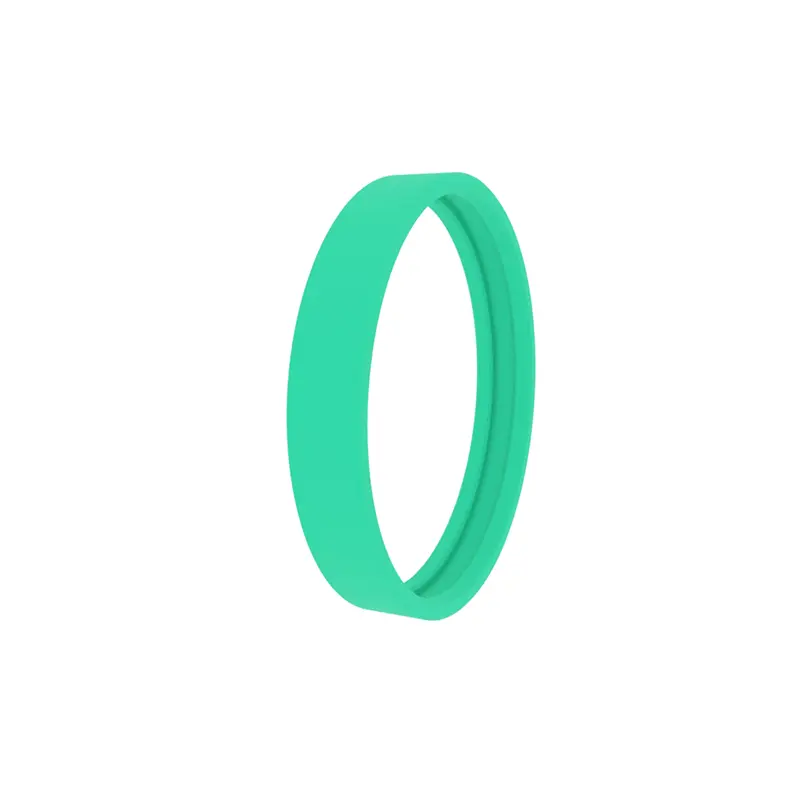

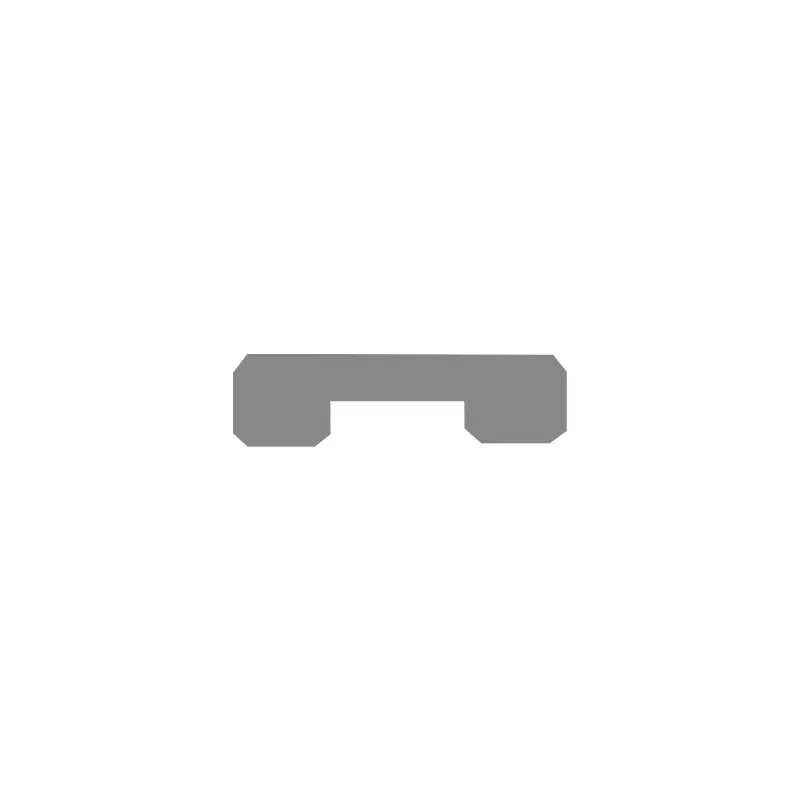

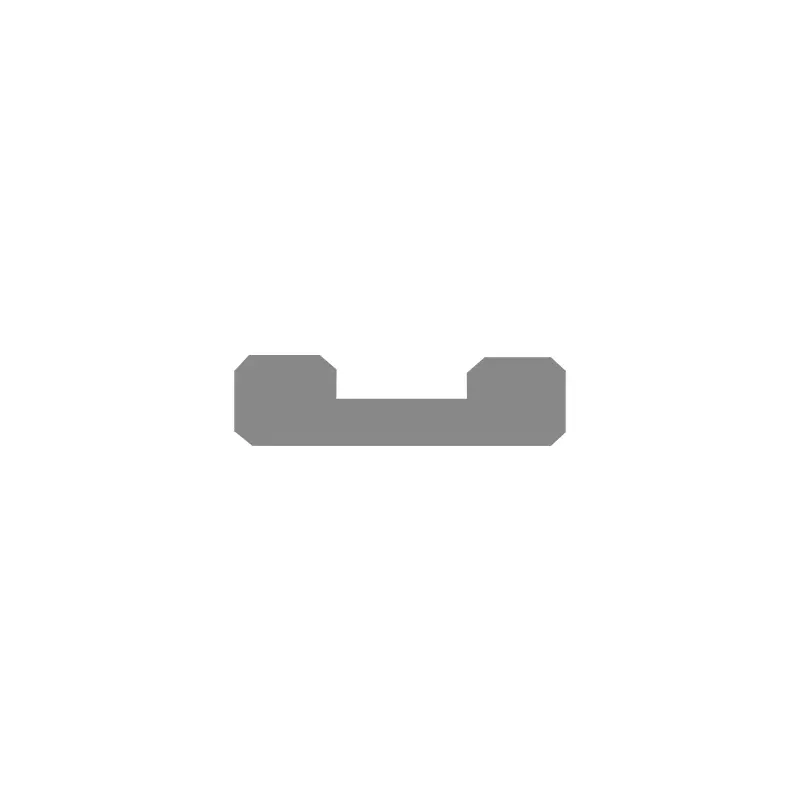

RCF107 Gida estandarraren eraztuna egokia da pistoi gidetarako. Barruko diametroan zirrikitu bat du. Irekita egon daiteke edo ez.

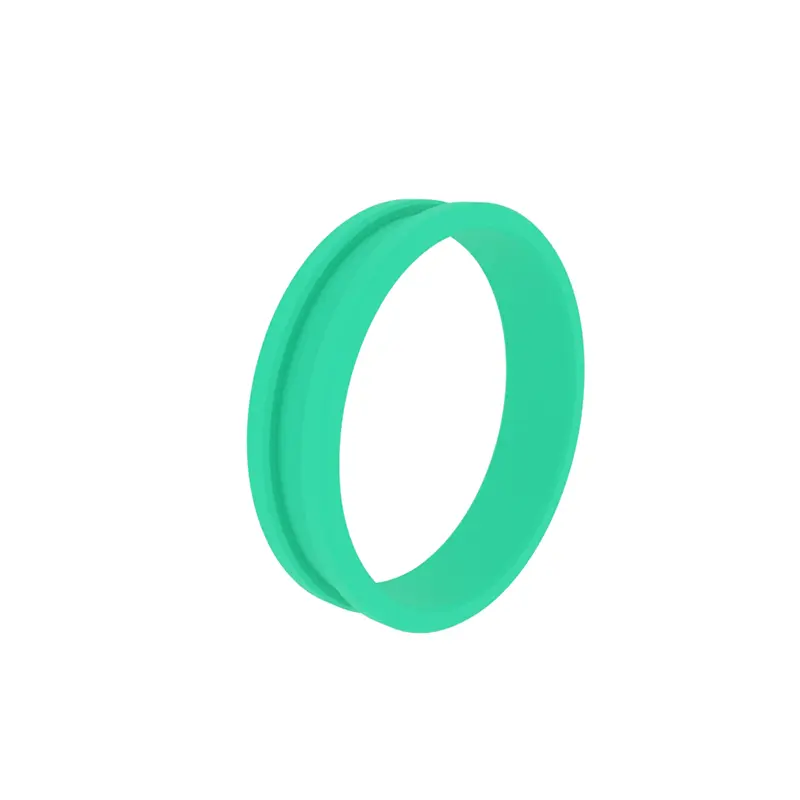

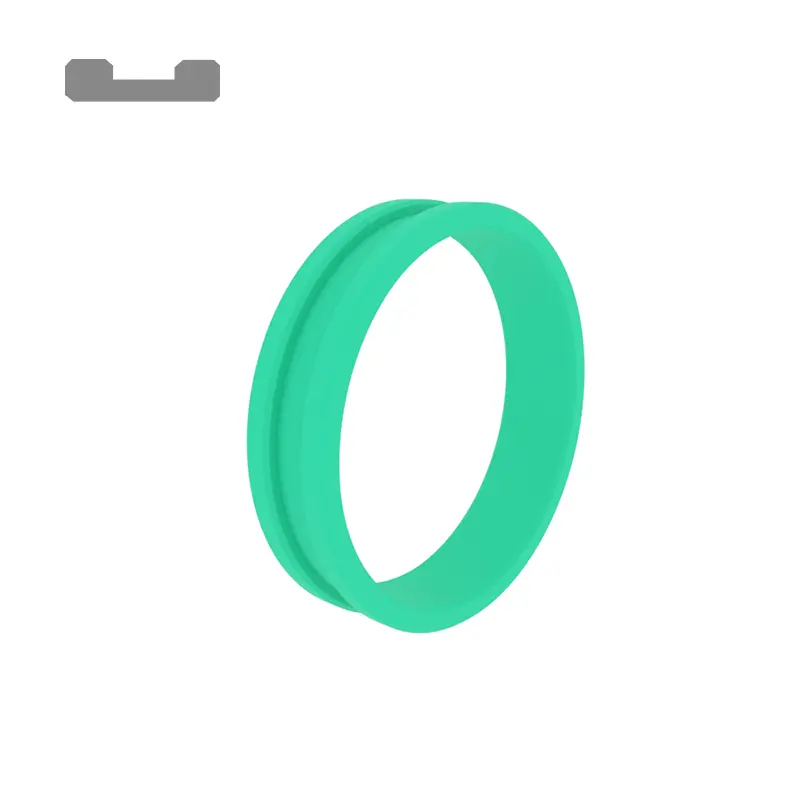

RCF108 Gida estandarraren eraztuna, pistoi hagaxka gidatzeko egokia da, kanpoko diametroko zirrikituak dituena, eskuragarri edo inaugurazioarekin eskuragarri.
Produktuen ezaugarriak eta aplikazioak:
Produktuaren ezaugarriak
ISO10766 Zirkulazio estandarreko gida eraztuna bihurtzeko, metalezko plastikozko parekatzeko egokia da. Gidaren eraztunaren ertzak chanfer dira, ertzak barrunbearen zirrikituaren zirkuitu erdi-zirkularrak sortutako hutsunetik estutu ez daitezen.
Aplikazio nagusiak
Ingeniaritza Makineria, Nekazaritzako Makineria, Injekzio Moldatzeko Moldurak, Kargatzeko eta Deskargatzeko Plataformak, Zilindroak, Ibilgailu Industrialak, Prentsak, Zilindro Metalurgikoak.

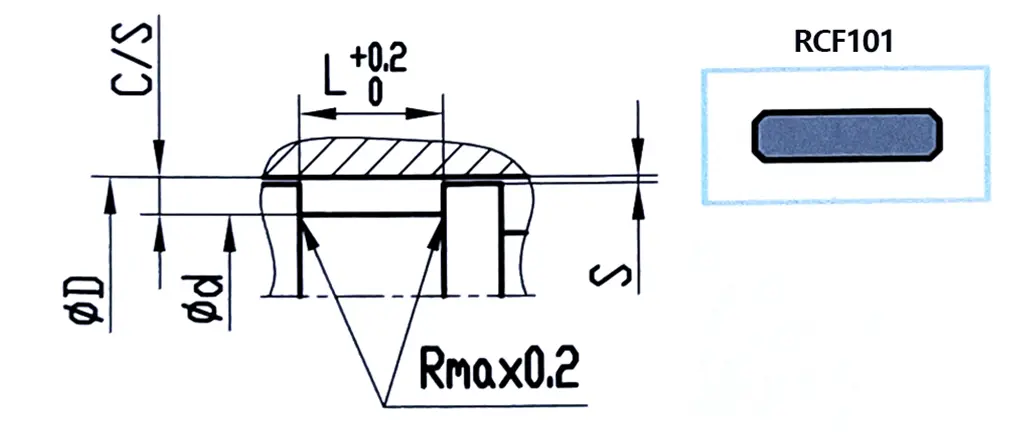

1. adibidea Piston Rod-en gida eraztunaren groove
| ΦD F8 | ΦD h8 | L + 0,2 | c / s | Erradialen garbiketa s |
| 6-29,9 | ΦD + 3 | 4 | 1.5 | 0,20-0,3 |
| 30-49,9 | ΦD + 3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99,9 | ΦD + 5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799,9 | ΦD + 5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | ΦD + 5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | ΦD + 8 | 25 | 4 | 0,60-1.2 |

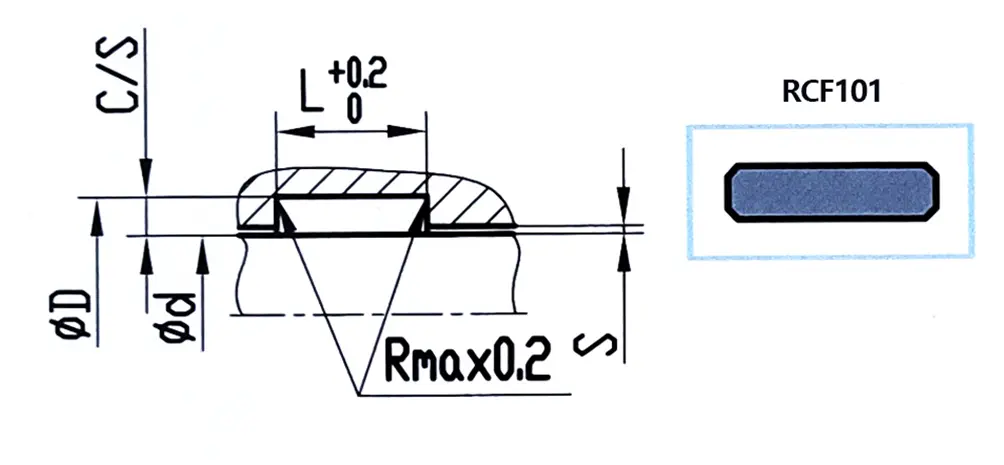

Pistoiaren gida eraztun baten 2. adibidea
| ΦD h8 | ΦD F8 | L + 0,2 | c / s | Erradialen garbiketa s |
| 6-29,9 | ΦD-3 | 4 | 1.5 | 0,20-0,3 |
| 30-49,9 | ΦD-3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99,9 | ΦD-5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799,9 | ΦD-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | ΦD-5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | ΦD-8 | 25 | 4 | 0,60-1.2 |
Material
1. PTFE (karga ertain eta arinetarako);
2. POM edo PA (karga arinetarako);
3. Erretxina fenolikoa + oihal zuntza (karga astunetarako)
Gida-eraztunaren zabalera eta zenbakia hautatzea
Formula erabili daiteke zehazteko t = (f * f) / (d * pr)
T: Gida-eraztunaren zabalera (mm), F: gehienezko karga erradiala (N), F: Segurtasun faktorea, PR: gehienezko karga erradiala (n / mm²), d: diametroa pistoi edo pistoi-hagaxka (mm)
Adibidea: D = 60mm, f = 40kn, pr = 90n / mm², f = 2, t = 40000 * 2/6 * 90 = 14,8mm
Kalkulatutako aukera gida-eraztun bat aukeratzea da t = 15mm edo bi gida eraztunekin 9,7 mm-ko zabalera duena. 9,7 mm-ko zabalera duten bi gida eraztunak hautatzen badira, segurtasun faktorea 2,6ra igo daiteke. Orokorrean, gomendatutako segurtasun faktorea f = 2 da
Ebaketa-luzera zehaztea
L = 3.14 * (D-W) -K pistoiarentzat
L = 3.14 * (d + w) -k pistoi hagaxkarako
K tenperatura konstantea da, 0,8 hautatzen da tenperatura 120 graduren azpitik dagoenean, eta 2.0 hautatzen da tenperatura 120 gradutik gora dagoenean.

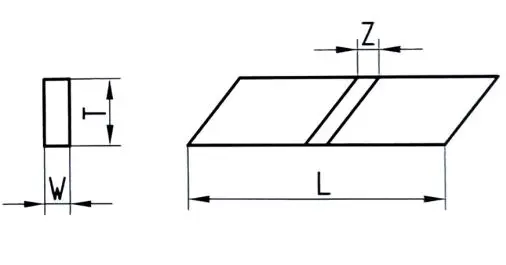

Zinta ebakitzeko kalkulua Z
|
|
Erretxina fenolikoa / pom | PTFE |
| Pistoi hagaxkarako | 0,050 (φD + W) | 0,042 (φD + W) |
| Pistoiarentzat | 0,050 (φd-W) | 0,042 (φd-W) |
Ebakidura mota

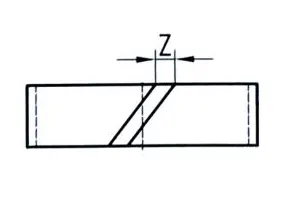

30 ° bisela ebaki

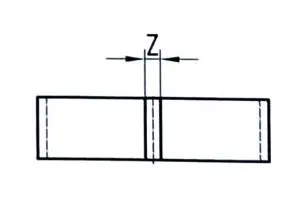

Ebaki zuzena (batez ere biraketa edo kulunkatzeko eta estandarrik ez diren zirrikituak)

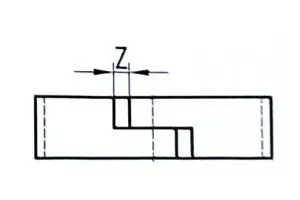

Z itxurako ebakidura (zigilatzeko funtzioa ere badu)
