Pistoi zigiluen eremuan dibertsifikatutako beharretara bideratzen dugu eta errendimendu handiko irtenbideak eskaintzen ditugu hidraulika eta pneumatikoen eszenatoki guztiak estaltzen. Gure produktuaren lerroa nukleoaren antzezpen bakarrean eta bikoitza da, materialen berrikuntza eta egiturazko optimizazioa konbentzionalen erronkak ohiko industriatik muturreko lan baldintzetara ezagutzeko.

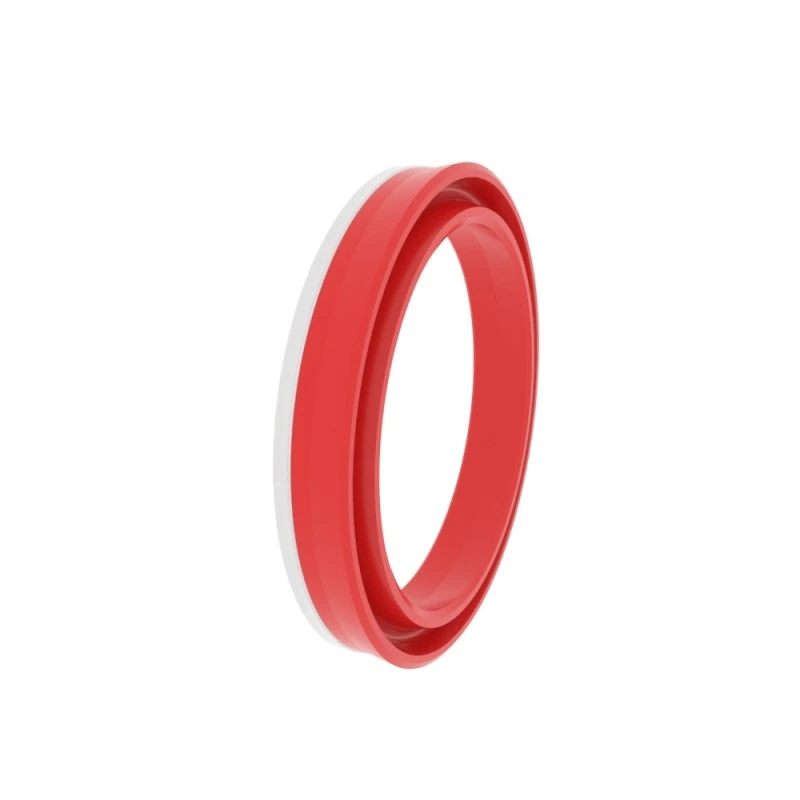

1. Pistoi zigilua bihurtzeko zigiluen serieak:
Presio altua eta anti-estrusioa: RCK102 / 102R / 104 seriea presio handiko diseinatuta daude, eta laguntza-egitura indartzen da hutsune handietara eta zirrikitu estuetara egokitzeko. RCK109H / 120/122 eta beste konbinazio zigiluek gida eraztunak eta elastomeroak integratzen dituzte 35mpa + presio handiko muga bidez, batez ere meatze eta makineria astunetarako egokia.
Egokitasun dinamikoa: RCK108 / 125/358 Material tetrafluoroetilenoa erabiltzen du abiadura handietara abiadura handian zigilatzeko egonkorra lortzeko (0,01 ~ 5m / s) eta marruskadura txikiko ezaugarriak egokiak dira hidraulika eta doitasun injekzio moldaketarako egokiak.
Muturreko Ingurumen Tolerantzia: RCK119 / 139 Mander Spring eta PTFE materialez hornituta dago, korrosioarekiko erresistentea eta lehorra erresistentea da. -40 ℃ ~ 200 ℃-ko tenperatura zabalak tenperatura altuko erreaktore kimikoak, farmaziak eta elikagaien ekoizpen-lerroak estaltzen ditu.
2. Industria pertsonalizatutako diseinua:
Mantenimendua eta Aldaketa: RCK116 / 216-k instalazio prozesua sinplifikatzen du eta zilindroaren konponketa zaharraren beharretara egokitzen da eta elikagaien betetzeko ekipoen ordezkapen azkarra.
Isolamendu ertaineko bikoitza: RCK144 / 145 Ezpain bikoitzeko egitura originala du, olioa / ura edo gas / likido mistoa aldi berean zigilatu ditzakeena, lan baldintza konplexuetarako egokia.

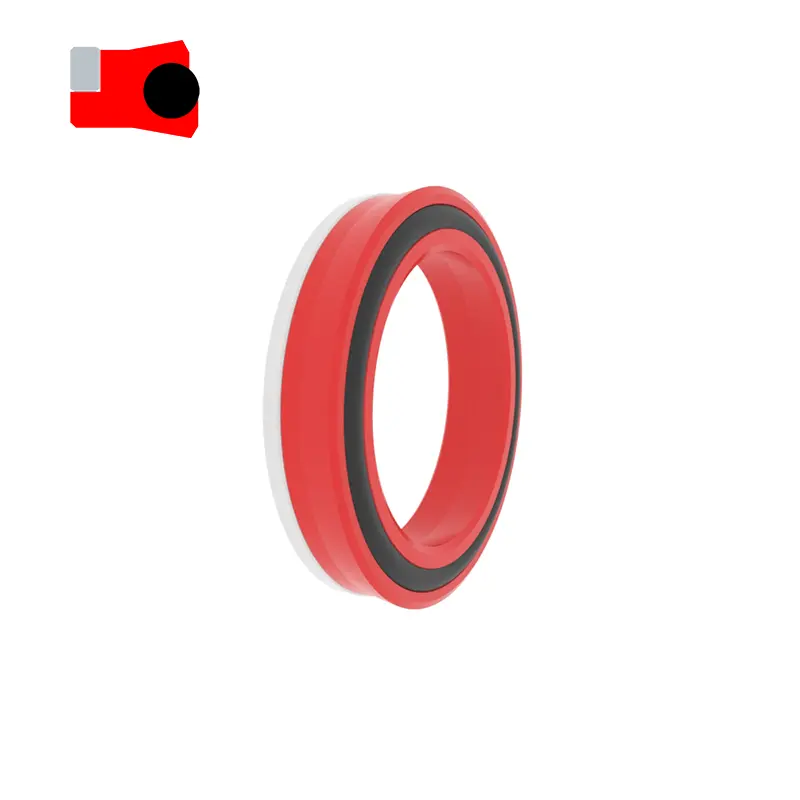

Trazu laburreko optimizazioa: RCK103 / 143-k egonkortasuna hobetzen du O-Ring Preload-en bidez, kolpe laburreko zilindro hidraulikoetan ihesak izateko arriskua ekiditeko.
3. Korearen teknologiaren abantailak:

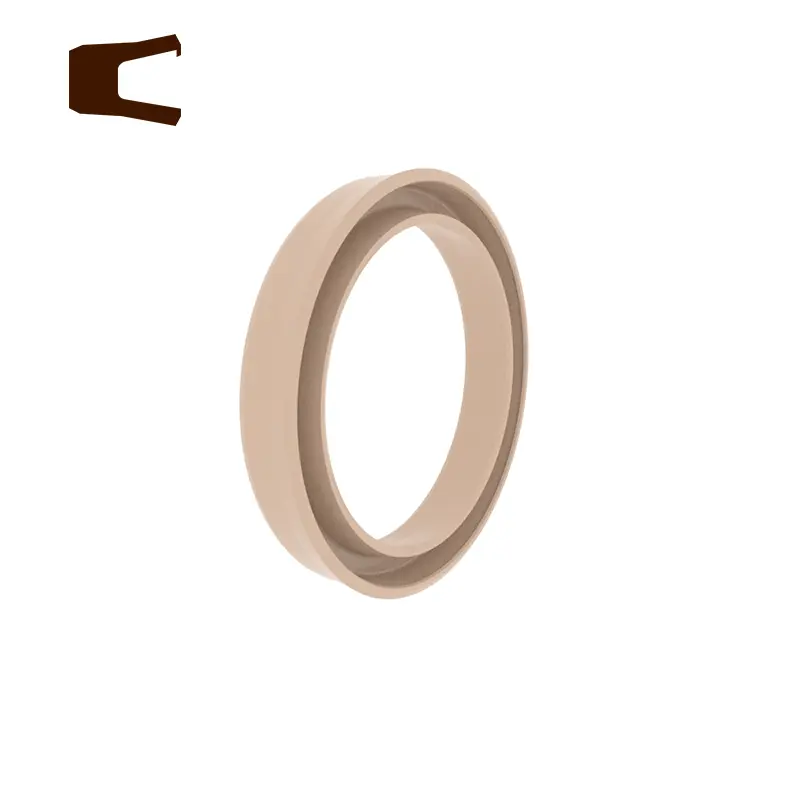

Materialen Zientzia: Poliuretanozko ezpainak (RCK205) Petrolioaren biltegiratze diseinuak lubrifikaziorik gabeko pneumatikoen bizitza luzatzen du eta Tetrafluoroetilenoak (RCK108) kontuan hartzen du bai erresistentzia eta erresistentzia kimikoa.
Berrikuntza estrukturala: bizkarreko gida eraztunak (RCK101), euskarri-eraztunaren aurkako biribilketa (RCK120) eta beste diseinu batzuek zigiluen iraunkortasuna bermatzen dute bibrazio eta karga eszentrikoen azpian.
20+ industrietarako "zigilu-gida-erresistentziaren" soluzio integratuak egiteko konpromisoa hartzen dugu, hala nola meatze-makineria, injekzio moldatzeko ekipoak eta gailu medikoak, kostua eta errendimendua modulu estandarizatuekin eta pertsonalizatutako zerbitzuekin, bezeroei mantentze kostuak murrizten eta ekipoen fidagarritasuna hobetzeko.
Produktuen ezaugarriak eta aplikazioak:

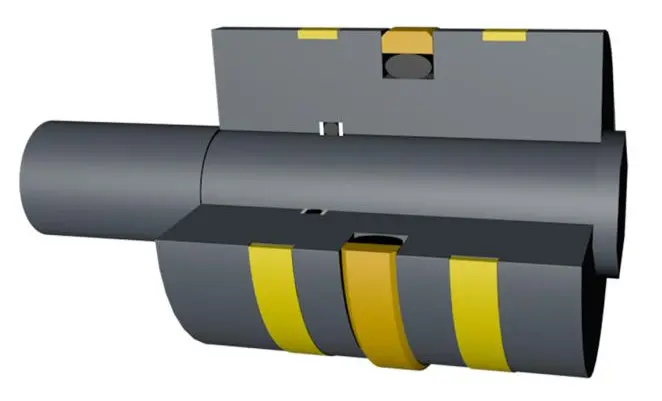

Pistoi zigilua pizteko zigiluak zilindro hidraulikoetarako eta zilindroetarako, zilindro estandarrei eta makineria hidraulikoetarako egokiak dira. Aplikazio nagusien artean eraikuntzarako makineria, nekazaritzako makineria, garabiak eta zilindro estandarrak daude.
Industria kimikoan erabiltzen denean, normalean zilindro azkarrak eta kokapen makineria erabiltzen da. Elikagaien industrian, farmazia industrian eta metagailuetan ere erabil daiteke.
Abantailak
Pistoiaren zigilua zigiluak estaltzen dira, zigilatze-errendimendu dinamiko eta estatiko eta estatiko onekin, ez da marruskadura baxua, ez da phenomeno hidraulikorik, higaduraren erresistentzia, erauzketa termiko ona, zabaltzeko tenperatura itzultzeko gaitasuna eta baldintza dinamikoen pean.

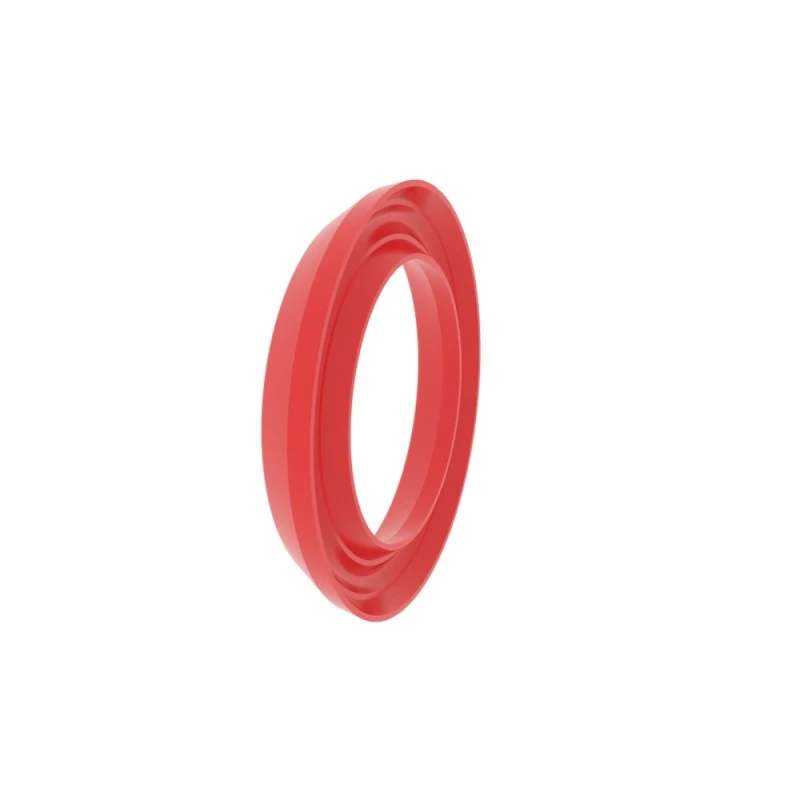

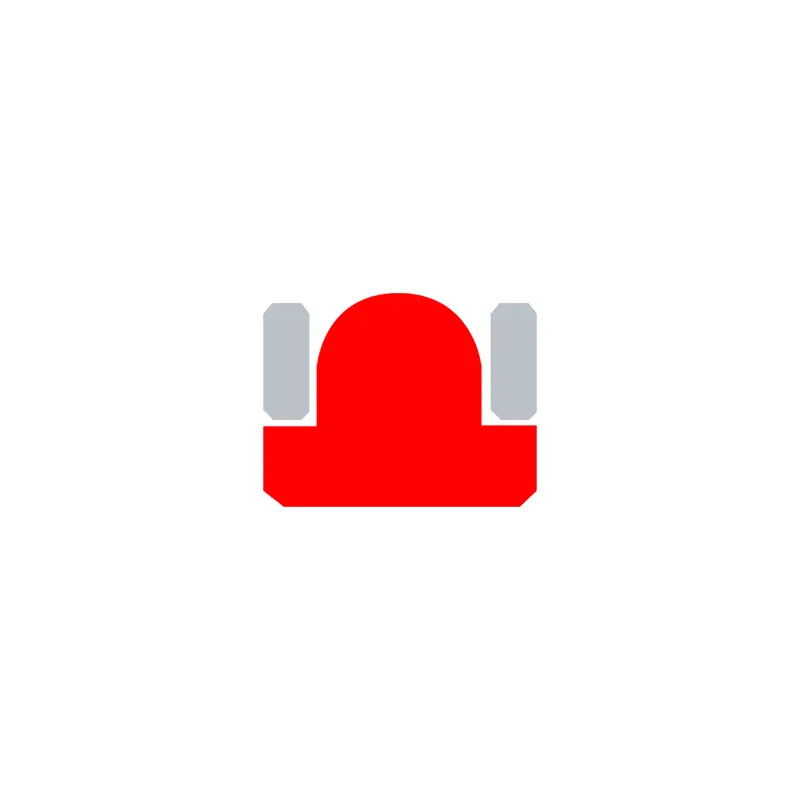

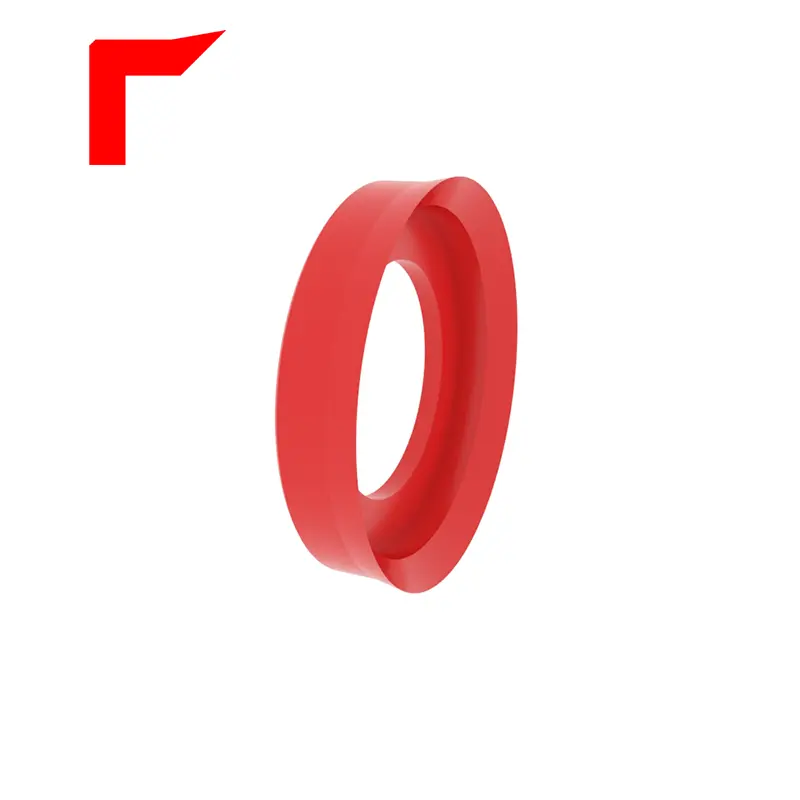

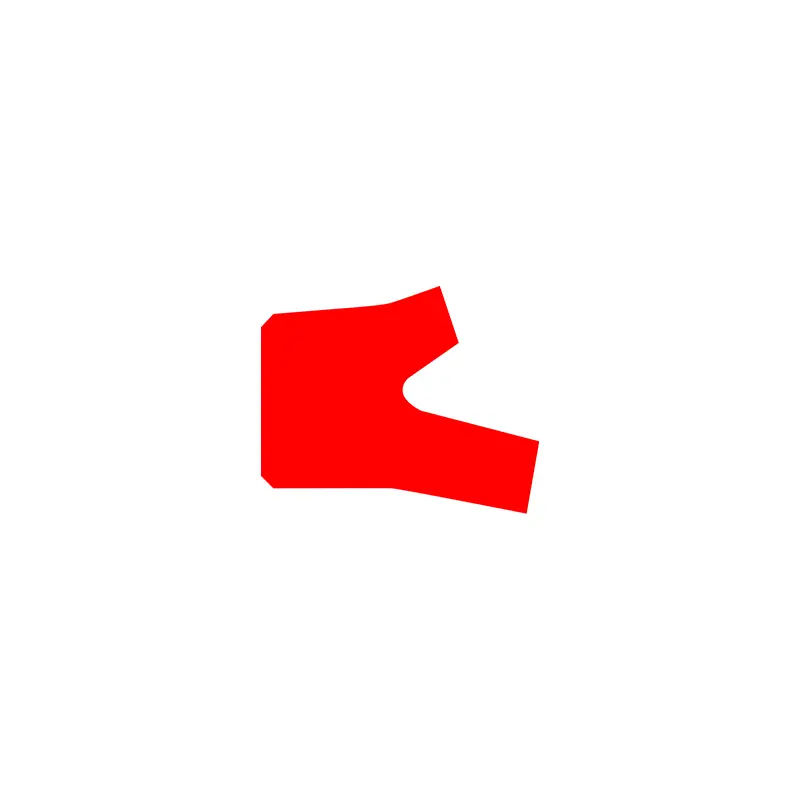

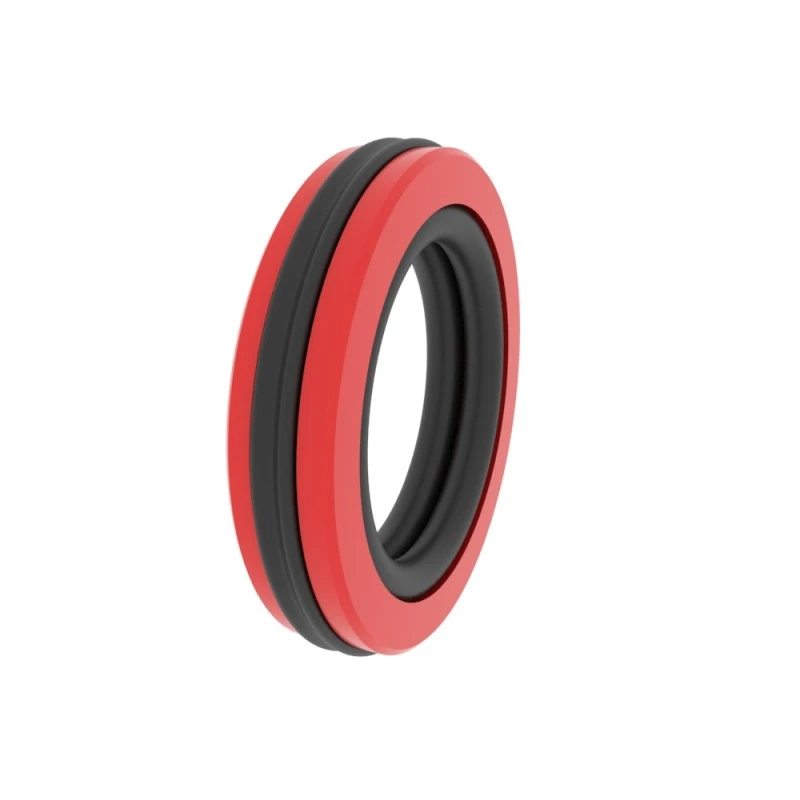

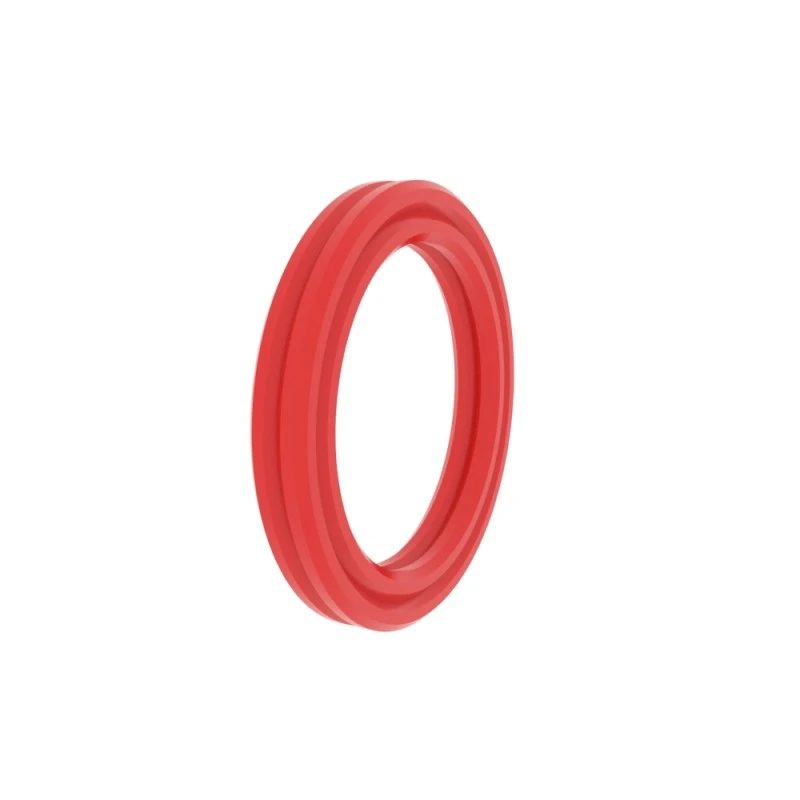

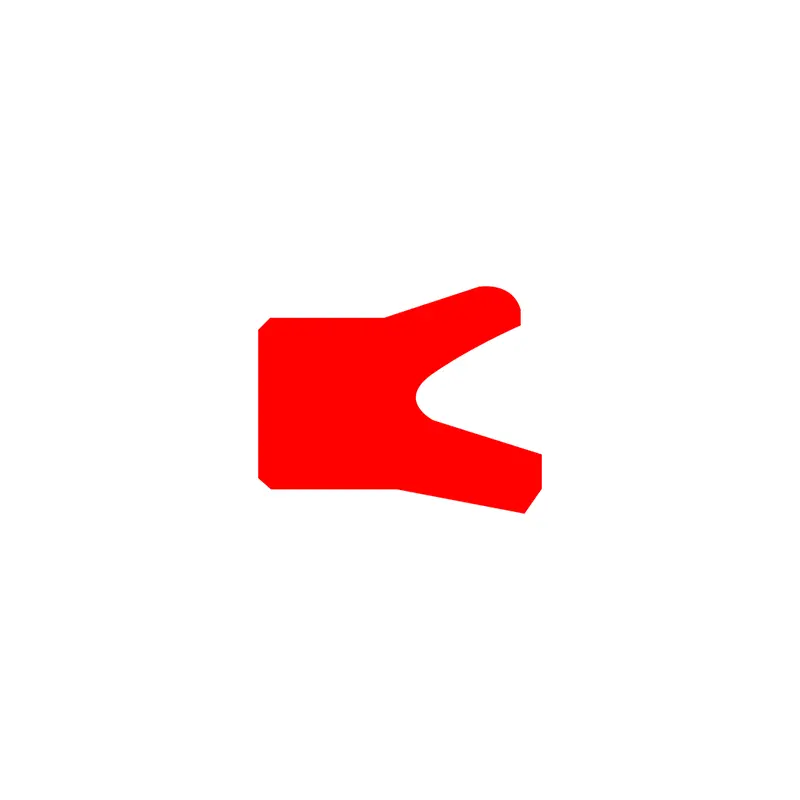

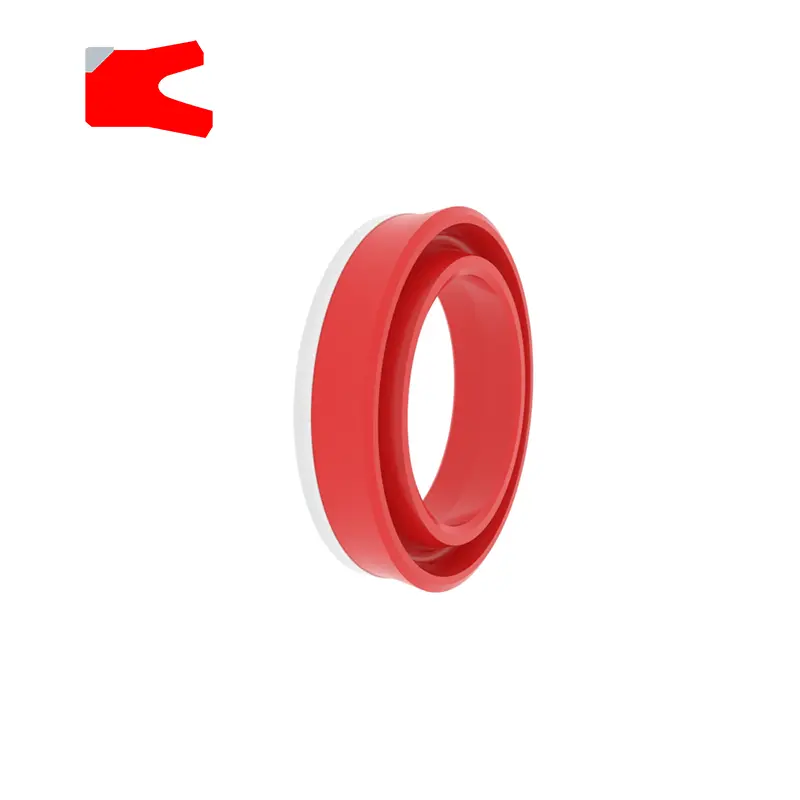

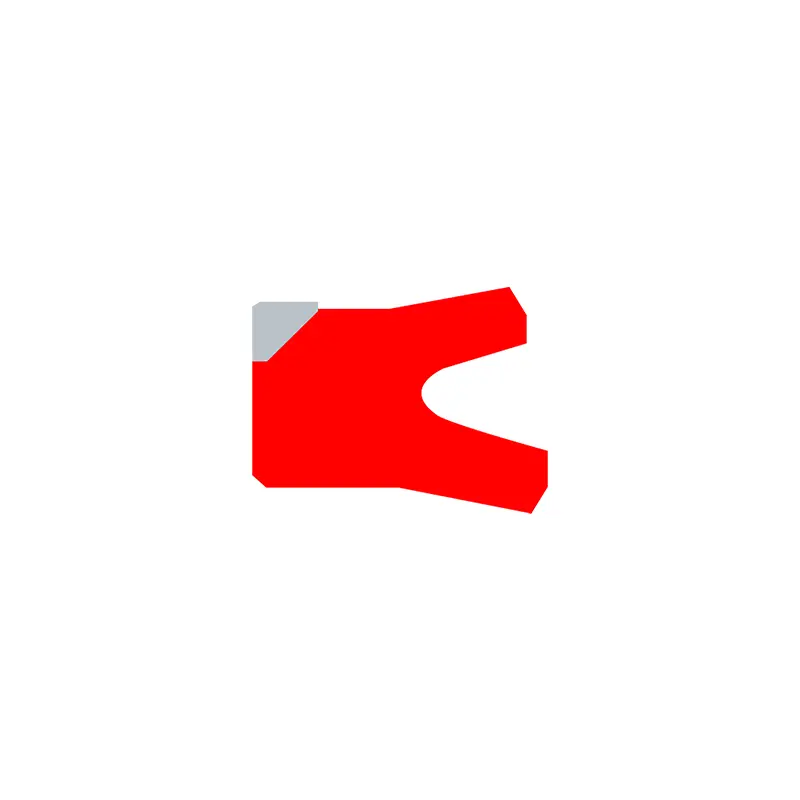

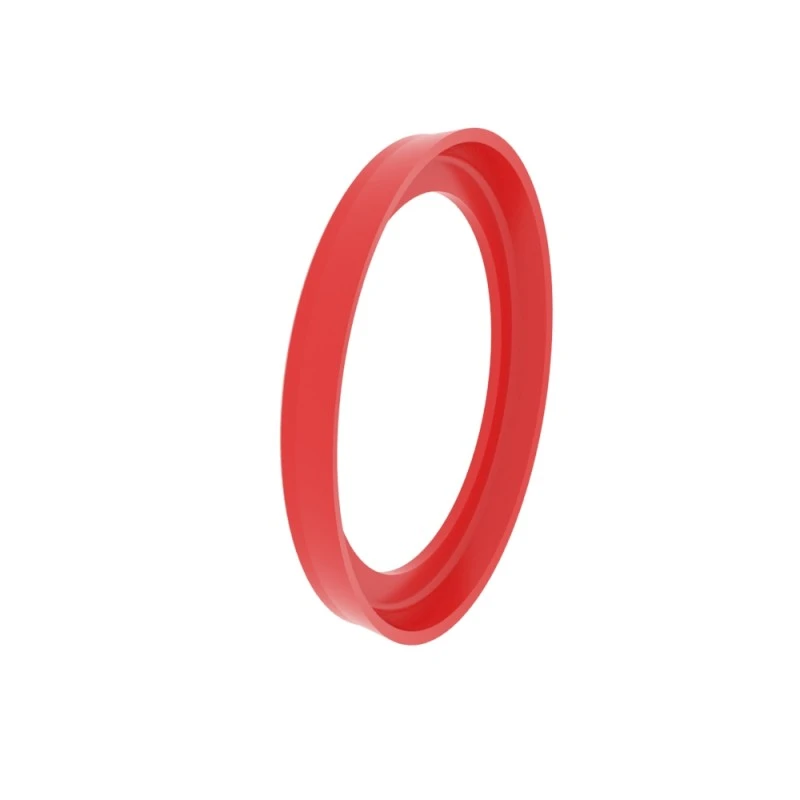

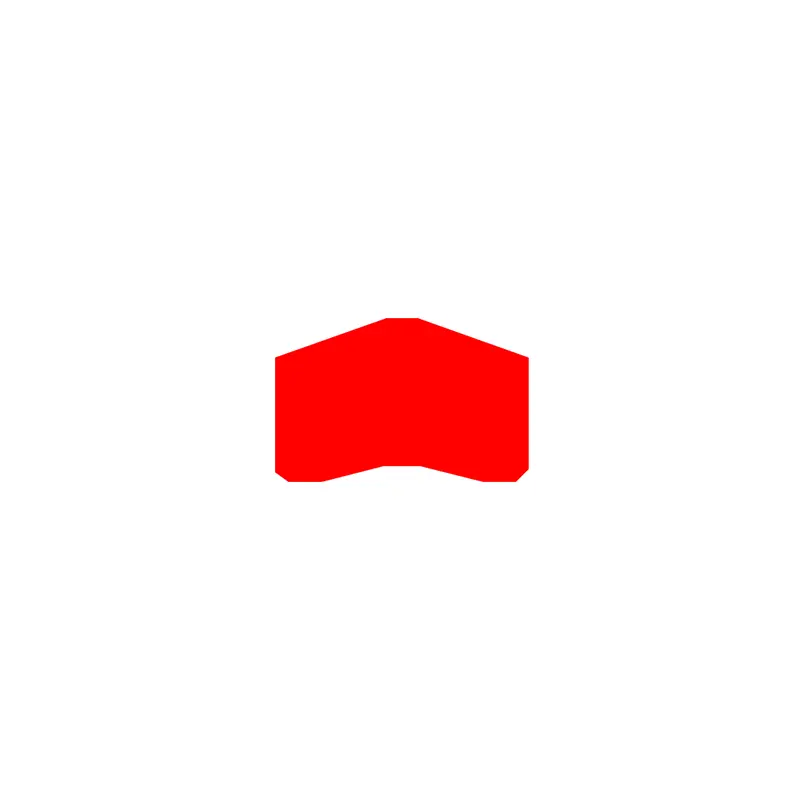

Rck101
Eskaeraren tamaina
ΦD ...... kanpoko diametroa
ΦD ...... barruko diametroa
L ...... Groove Zabalera
|
Azaleko akabera |
R tmax (μm) |
Ra (μm) |
|
Azalera irristakorra gomazko / poliuretanozko zigiluekin bat datorren Azalera irristakorra PTFE zigiluekin bat datorren |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Behean Groove Alde |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP profila Laguntza-luzeraren erlazioa |
% 50 -95% |
|
|
Tolerantzia |
|
|
Φd |
H1 |
|
Φd |
H9 |
Adibidez
Eredua: RCK101
Groove tamaina: 100x84x10
Materiala: RC-PU-H

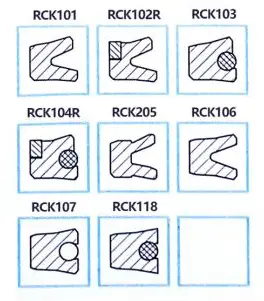

Zigilu mota: RCK101, RCK102, RCK103, RCK104, RCK105, RCK105, RCK106, RCK107, RCK108, RCK118, RCK118
Aplikazio nagusia: zilindro hidrauliko eta pneumatikoetarako egokia
Abantailak: Groove-n txertatuta dagoenean egonkorra da, zigilatze-errendimendu dinamiko eta estatiko bikaina du, tenperatura sorta zabal batean aplikagarria da eta baldintza dinamikoen azpian hondar olioaren itzulera gaitasuna du.
Materiala: poliuretanoa, kautxua
|

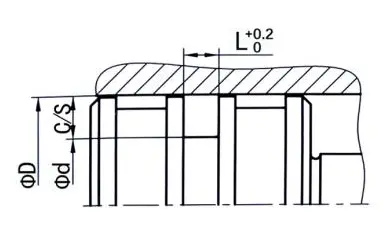

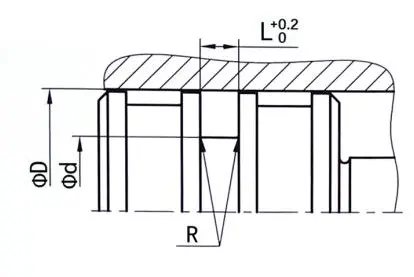

Zigilatu groove adibideak |
Honako hauek dira zirrikituaren dimentsio estandarrak (tamaina-barrutiko edozein tamainatako hauts-zigiluak ekoiztu daitezke) |
||||||||
|
|
|
Φd |
Φd |
L |
c / s |
Gehieneko estrusio hutsunea |
|||
|
100 s |
2500bar |
400Bar |
|||||||
|
5-24.9 |
ΦD-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49,9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74,9 |
ΦD-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
ΦD-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299,9 |
ΦD-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
ΦD-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
ΦD-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
> 750 |
ΦD-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

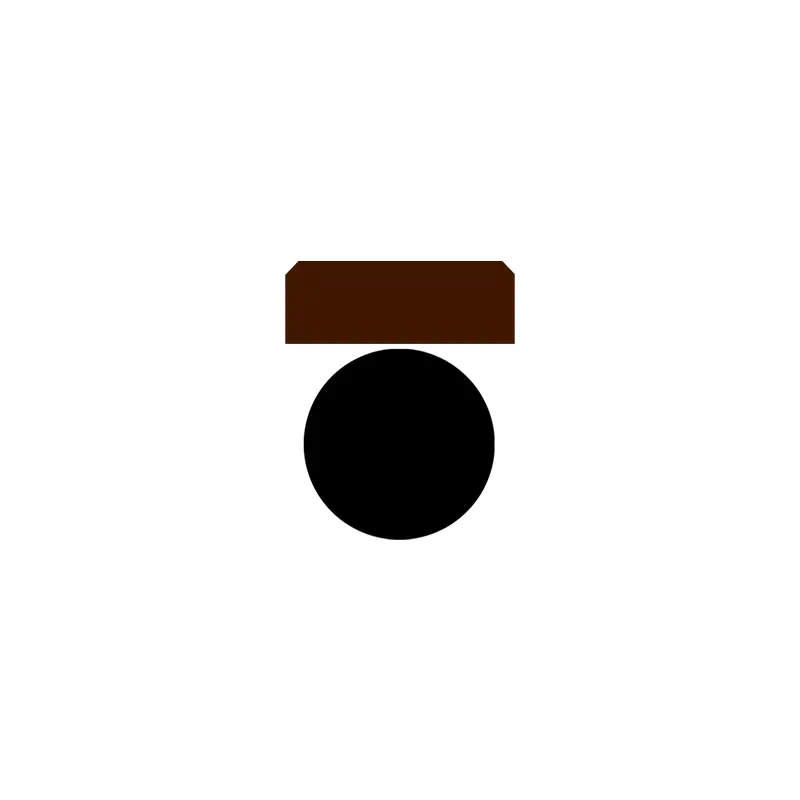

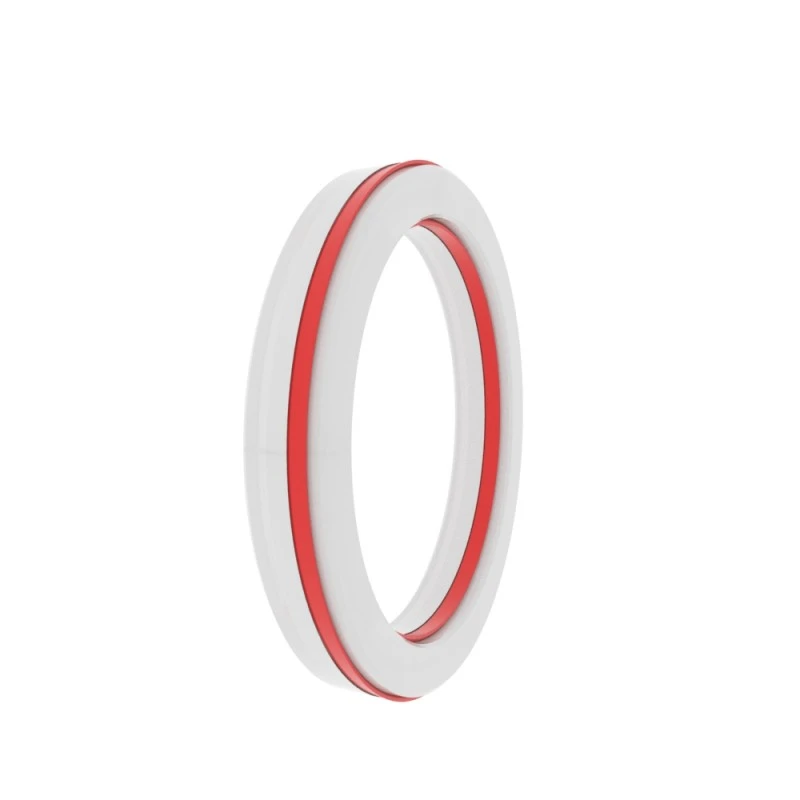

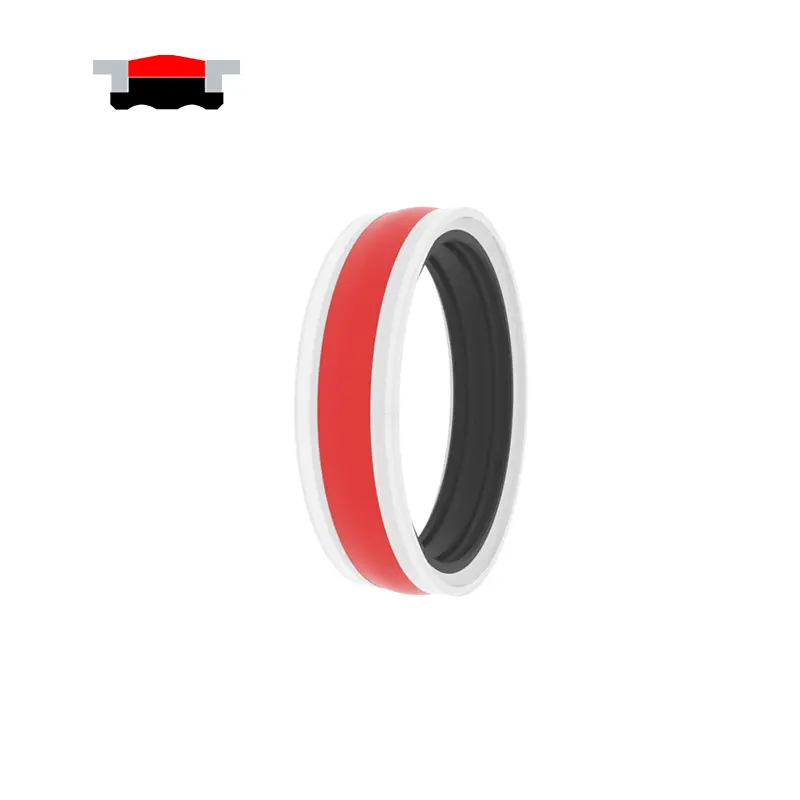

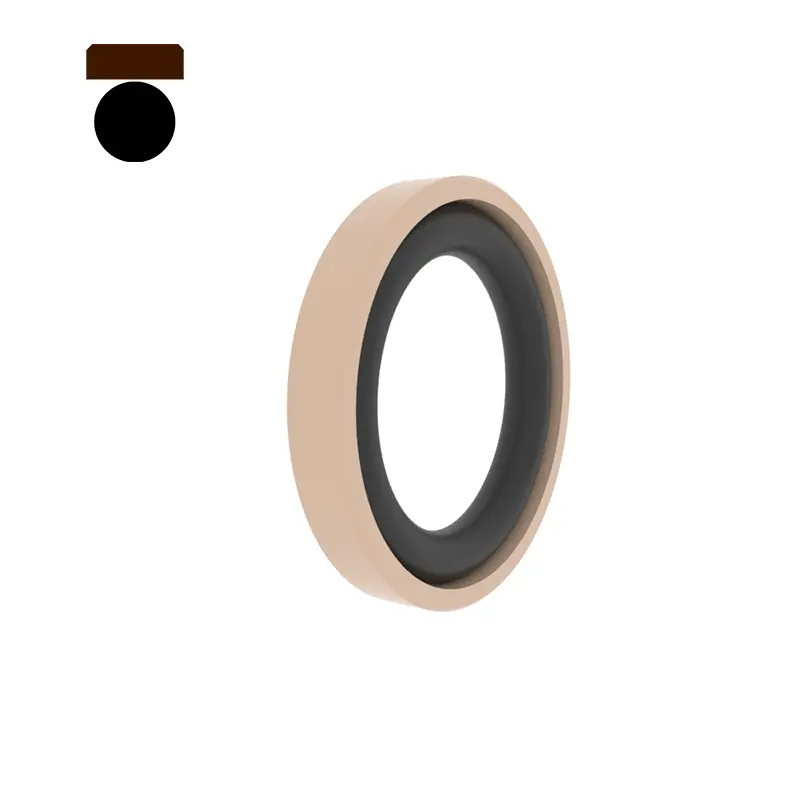

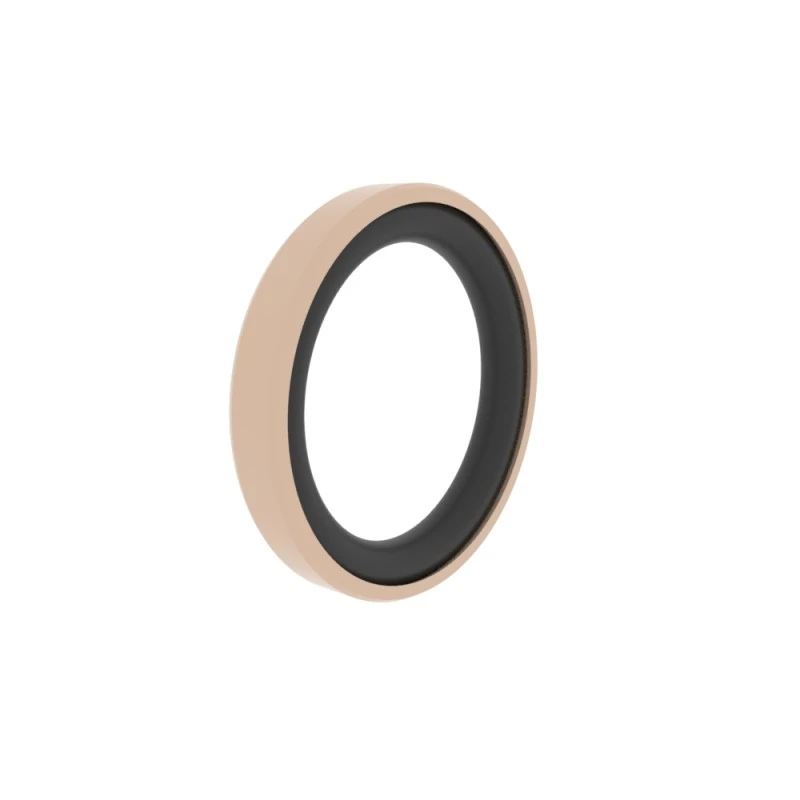

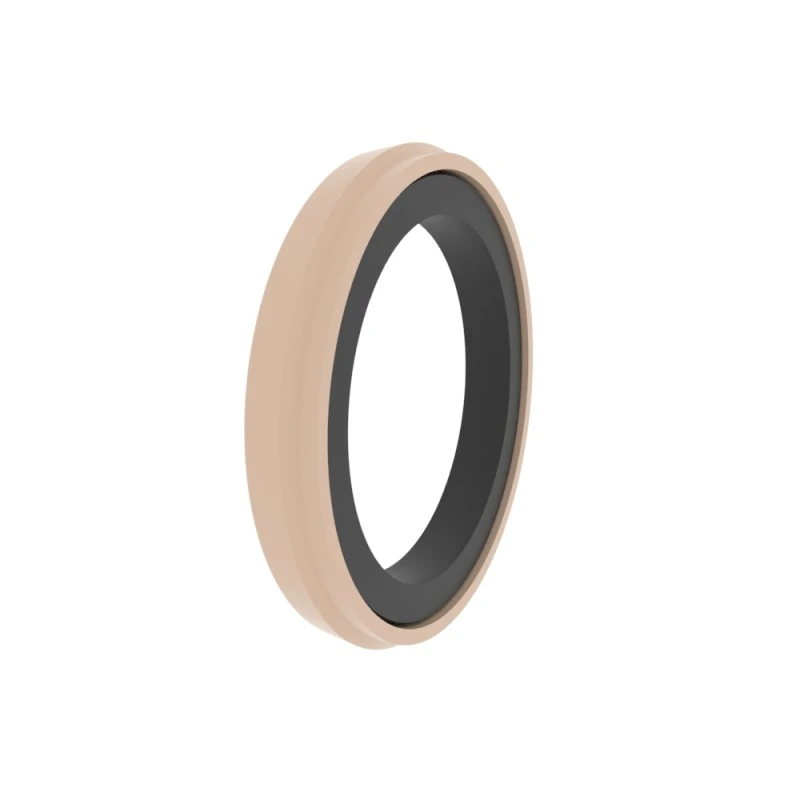

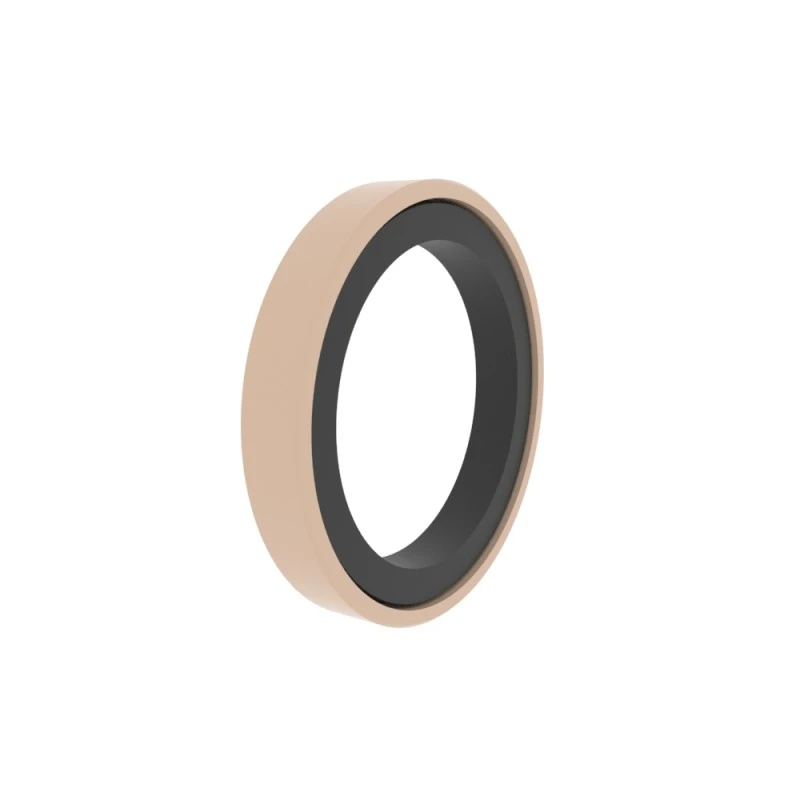

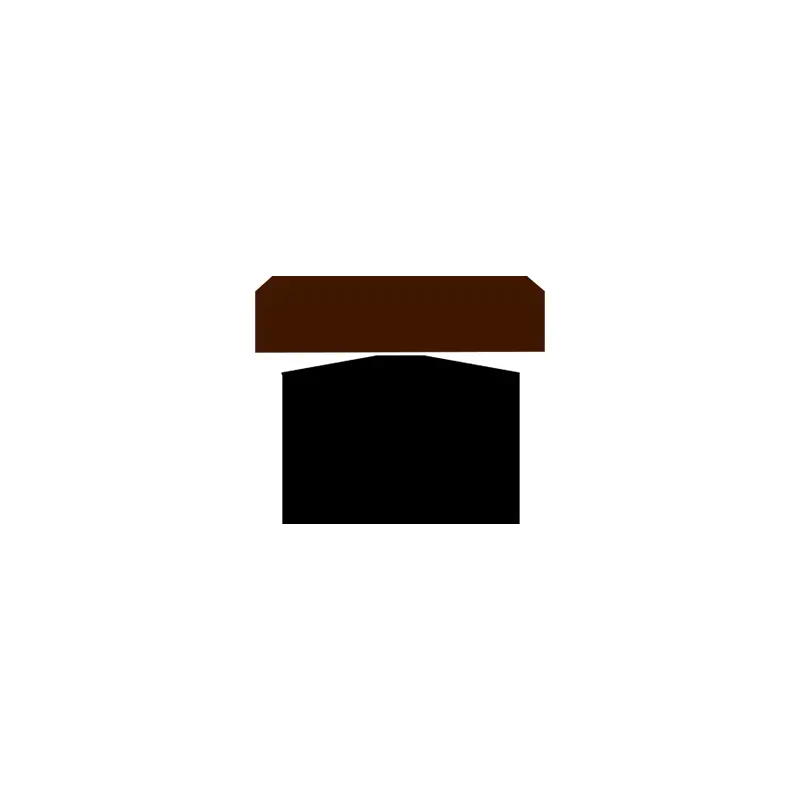

Rck108
Eskaeraren tamaina
ΦD ...... kanpoko diametroa
ΦD ...... barruko diametroa
L ...... Groove Zabalera
|
Azaleko akabera |
R tmax (μm) |
Ra (μm) |
|
Azalera irristakorra gomazko / poliuretanozko zigiluekin bat datorren Azalera irristakorra PTFE zigiluekin bat datorren |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Behean Groove Alde |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP profila Laguntza-luzeraren erlazioa |
% 50 -95% |
|
|
Tolerantzia |
|
|
Φd |
H1 |
|
Φd |
H9 |
Adibidez

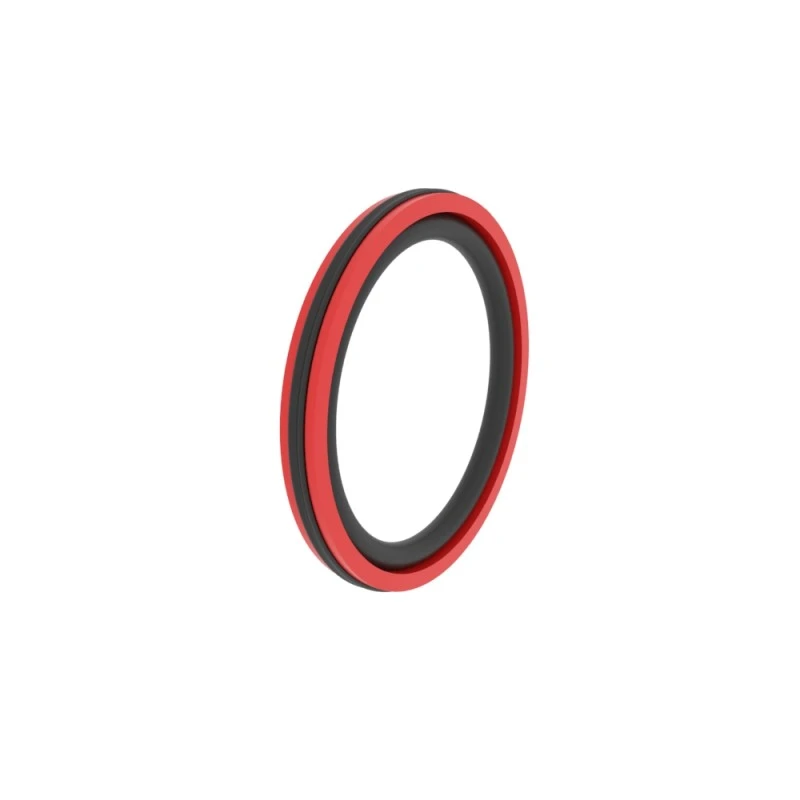

Eredua: RCK108
Groove Tamaina: 100x84.5x6.3
Materiala: PTFE3 + NBR
Zigilu mota: RCK108, RCK125, RCK140, RCK238, RCK138
Aplikazio nagusia: zilindro hidrauliko estandarrak eta makineria hidrauliko mugikorra
Abantailak: marruskadura baxua, ez da hidraulikorik, higadura handiko erresistentzia, estrusioaren aurkako errendimendua, eroankortasun termiko ona, estalkien kapsulatze egonkorra, tenperatura zabala.
Materiala: Tetrafluoroetilenoa + Nitrile Gomazko gomazkoa edo fluorina gomazkoa, gogortasun handiko poliuretanozko kautxua
|

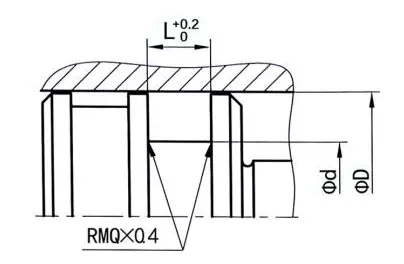

Zigilatu groove adibideak |
Honako hauek dira zirrikituaren dimentsio estandarrak (tamaina-barrutiko edozein tamainatako hauts-zigiluak ekoiztu daitezke) |
||||||||
|
|
|
Φd |
Φd |
L |
c / s |
Gehieneko estrusio hutsunea |
|||
|
100 s |
2500bar |
400Bar |
|||||||
|
8-14,9 |
ΦD-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39,9 |
ΦD-7,5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79,9 |
ΦD-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
ΦD-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329,9 |
ΦD-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
ΦD-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
ΦD-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
> 1000 |
ΦD-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

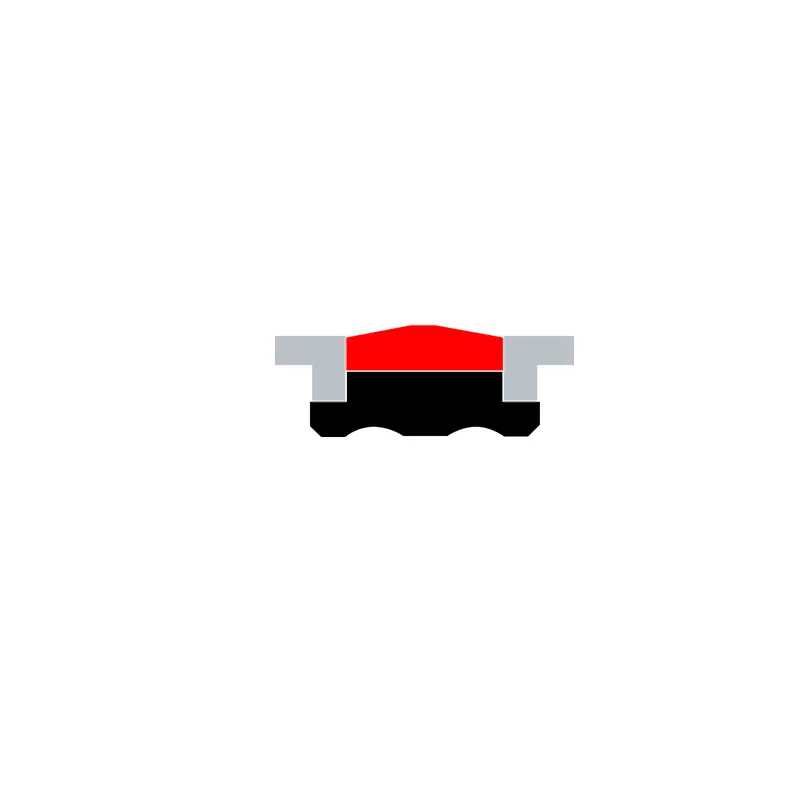

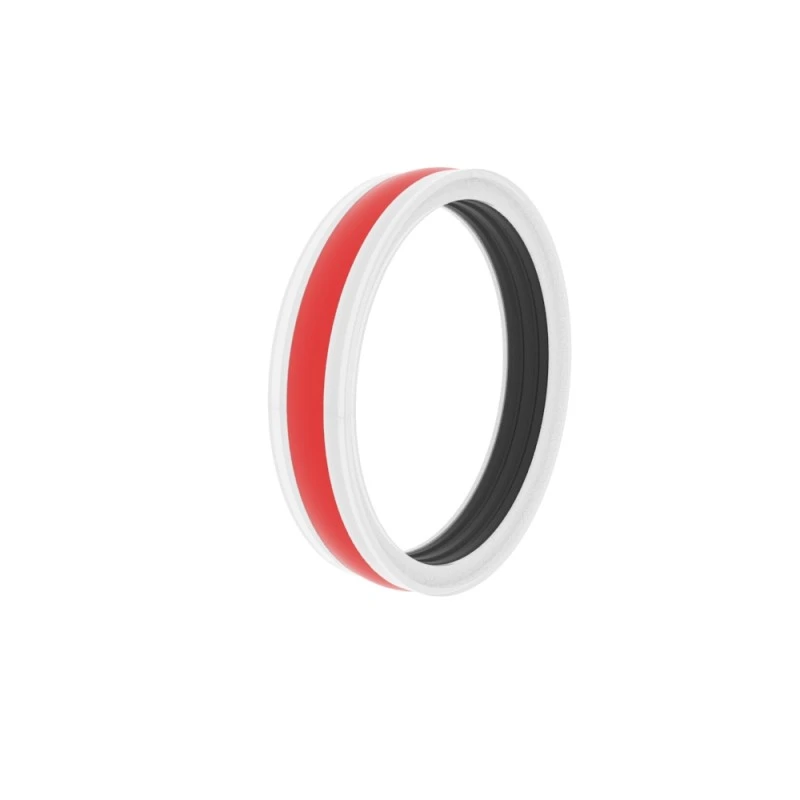

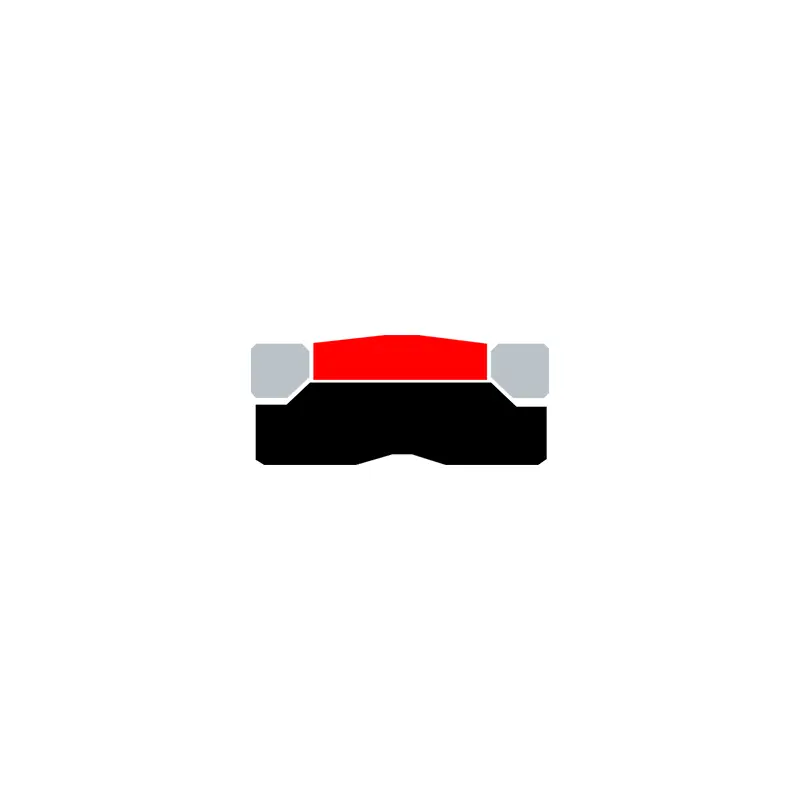

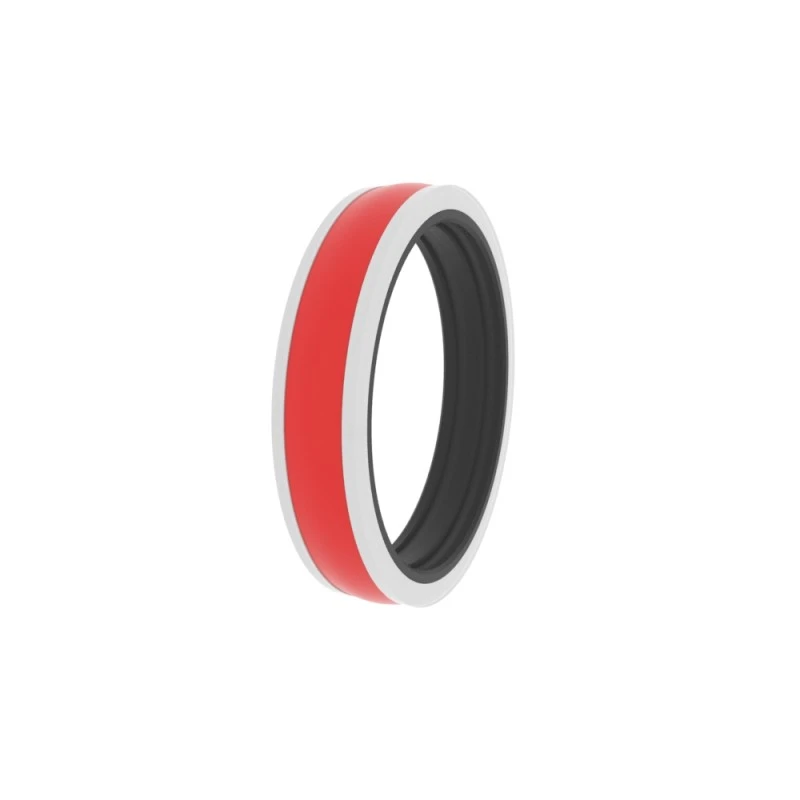

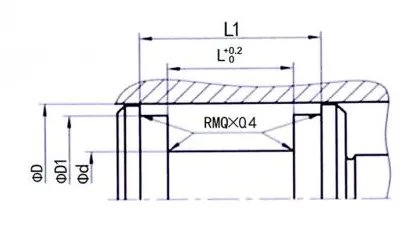

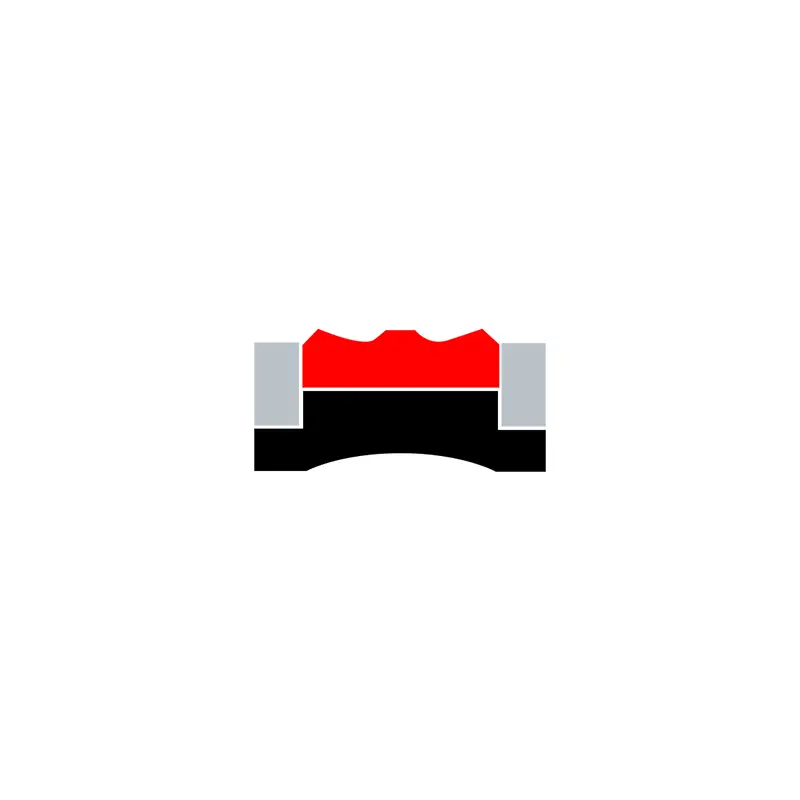

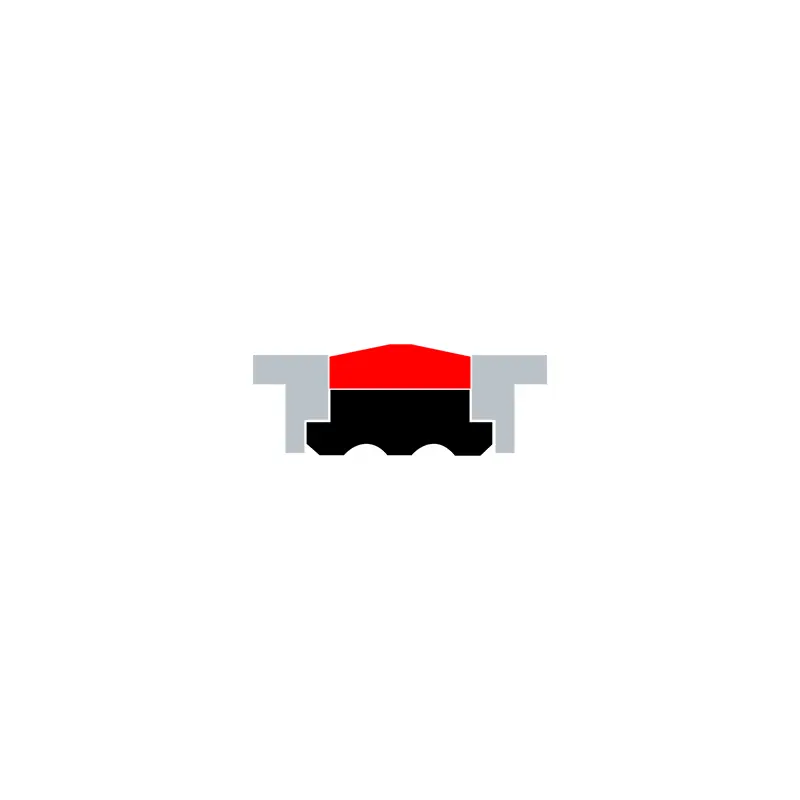

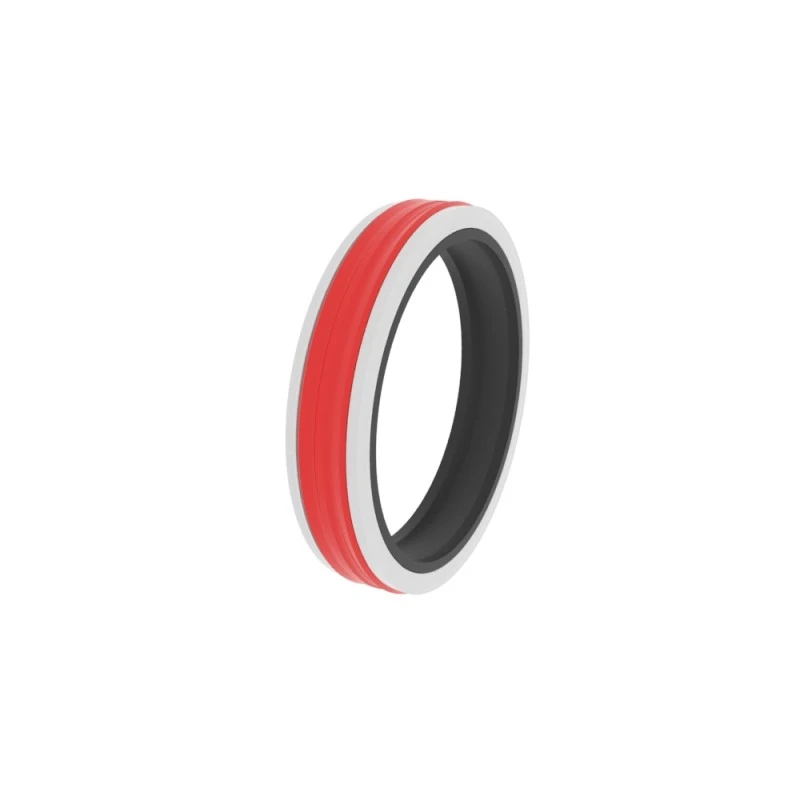

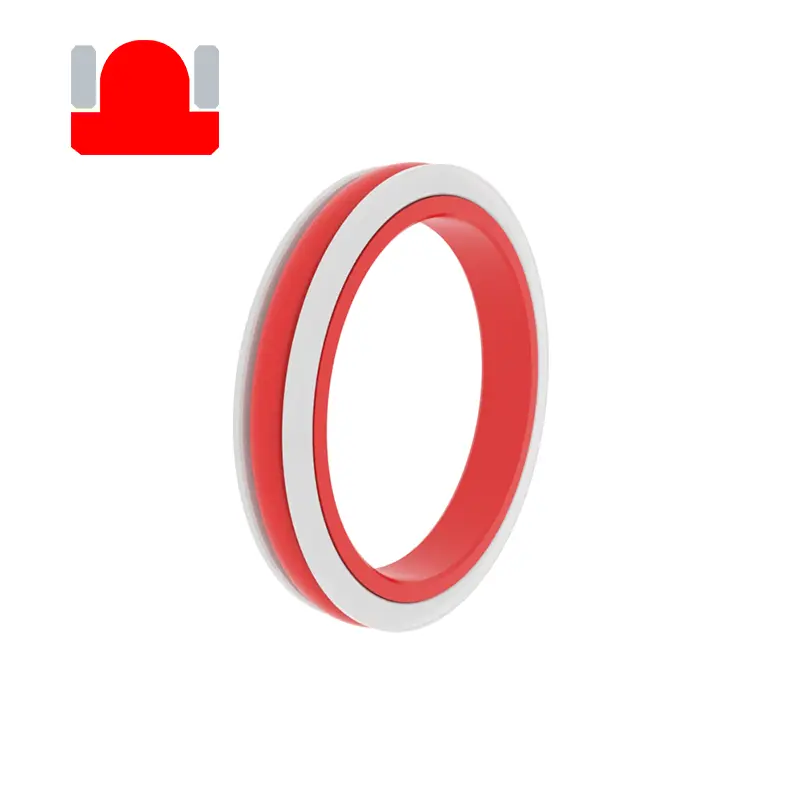

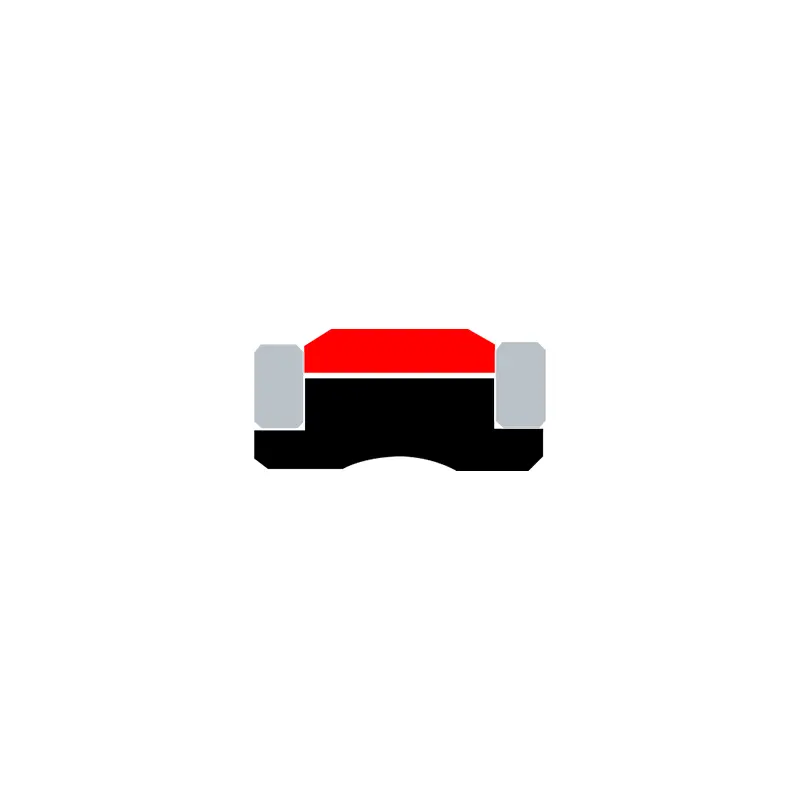

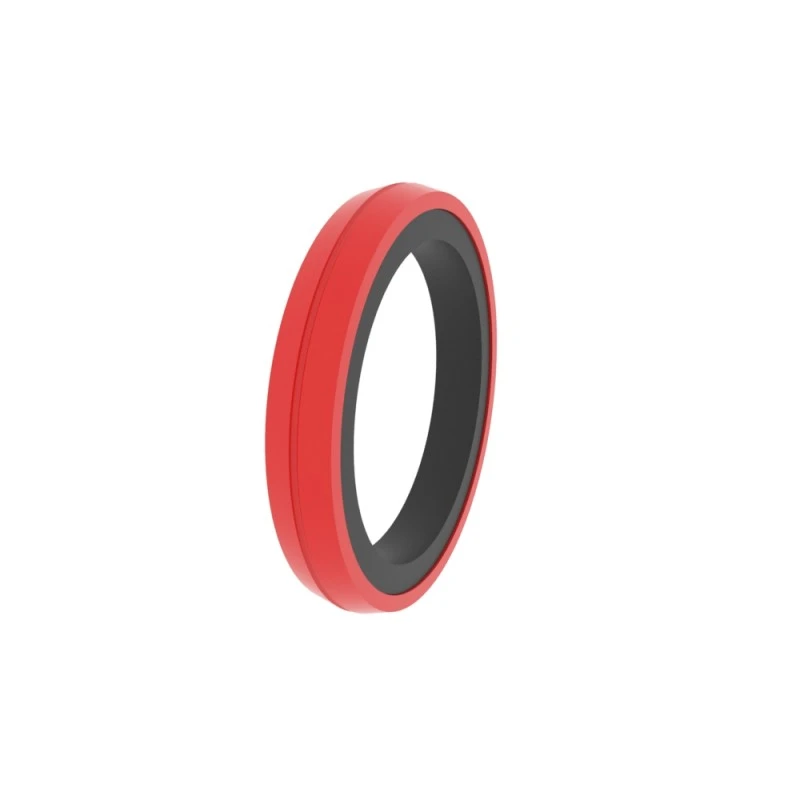

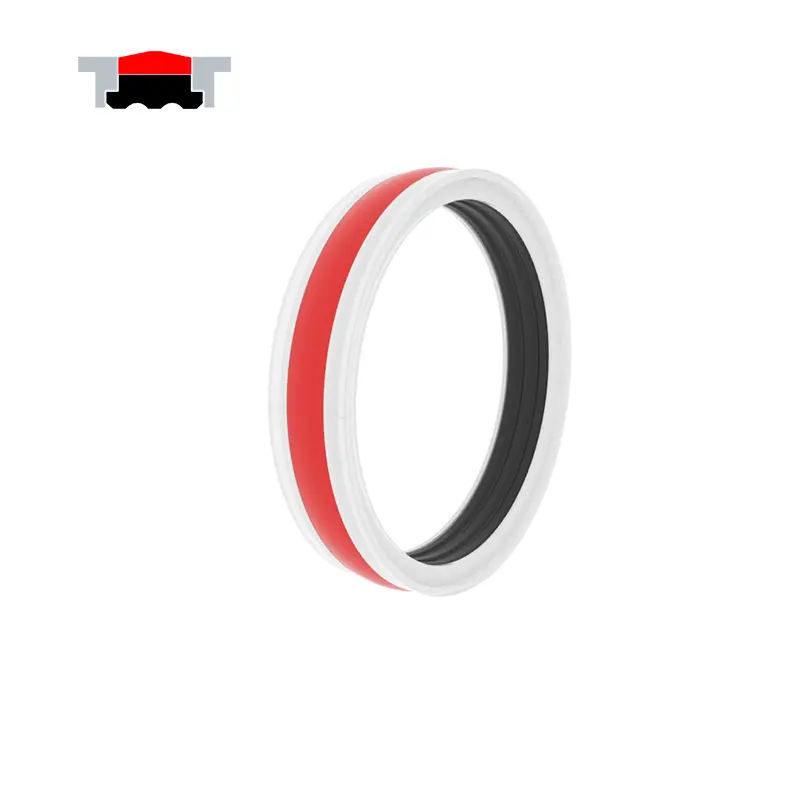

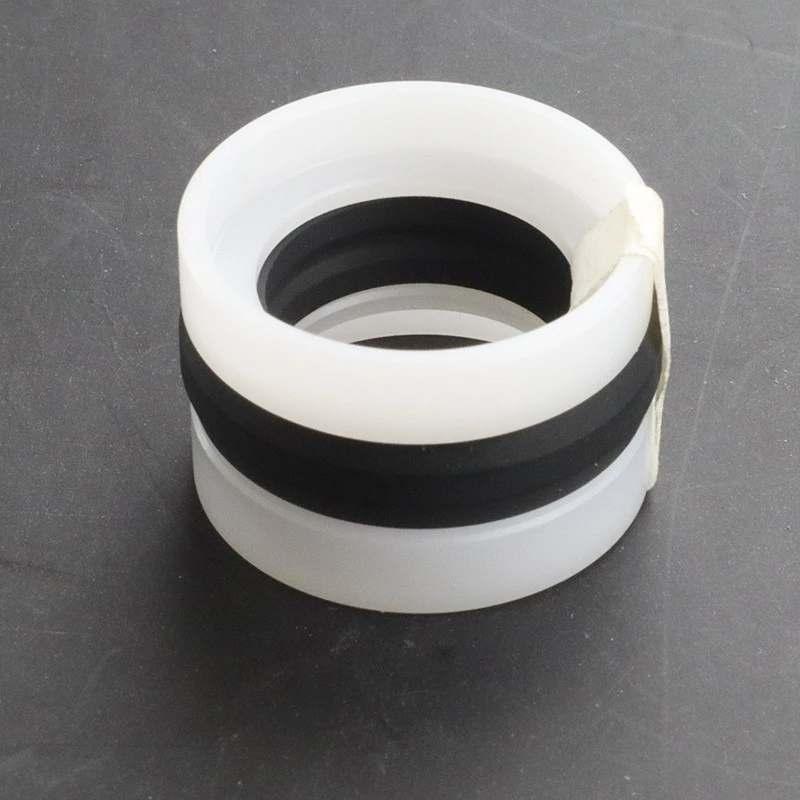

Rck109n

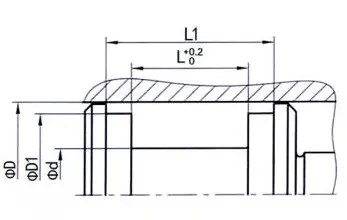

Eskaeraren tamaina
ΦD ...... kanpoko diametroa
ΦD ...... barruko diametroa
ΦD1 ...... barruko diametroa
L ...... Groove Zabalera
L1 ...... Groove Zabalera
|
Azaleko akabera |
R tmax (μm) |
Ra (μm) |
|
Azalera irristakorra gomazko / poliuretanozko zigiluekin bat datorren Azalera irristakorra PTFE zigiluekin bat datorren |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Behean Groove Alde |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP profila Laguntza-luzeraren erlazioa |
% 50 -95% |
|
|
Tolerantzia |
|
|
Φd |
H1 |
|
Φd |
H9 |
Adibidez

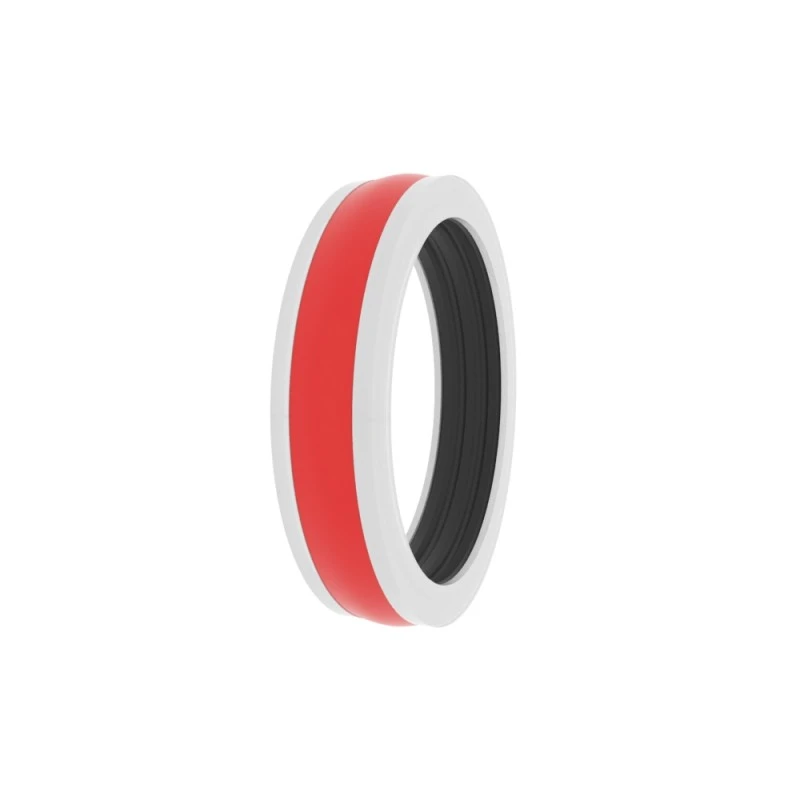

Eredua: RCK109N
Groove Tamaina: 100x80x95x25 / 36
Materiala: RC-PU-H + NBR + POM
Zigilu mota: RCK109, RCK117
Aplikazio nagusia: Eraikuntzarako makineria, nekazaritzako makineria, garabiak, zilindro estandarrak
Abantailak: zigilatze estatiko eta dinamiko bikaina, ez da gida eraztun gehigarririk behar, estrusioaren aurkako anti-distortsioaren egitura, presio bizkorreko aldaketekin lan egiteko baldintza egokiak.
Materiala: poliuretanoa, kautxua, poliuretanoa, tetrafluoroetilenoa
|
Zigilatu groove adibideak |
Honako hauek dira zirrikituaren dimentsio estandarrak (tamaina-barrutiko edozein tamainatako hauts-zigiluak ekoiztu daitezke) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44,9 |
Φd-10 |
ΦD-3 |
12.5 |
20.5 |
|||
|
50-79,9 |
ΦD-15 |
ΦD-4 |
20 |
28 |
|||
|
80-144,9 |
ΦD-20 |
ΦD-5 |
25 |
36 |
|||
|
150-399,9 |
ΦD-25 |
ΦD-6 |
32 |
46 |
|||
|
400-750 |
ΦD-30 |
ΦD-8 |
36 |
50 |
|||
|
> 750 |
ΦD-40 |
ΦD-8 |
40 |
54 |
|||

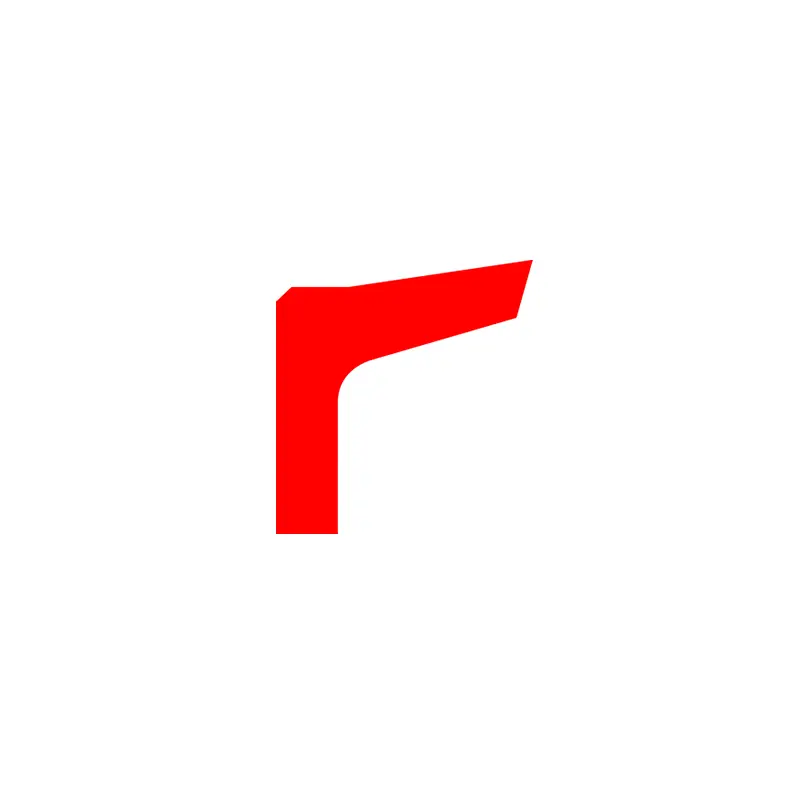

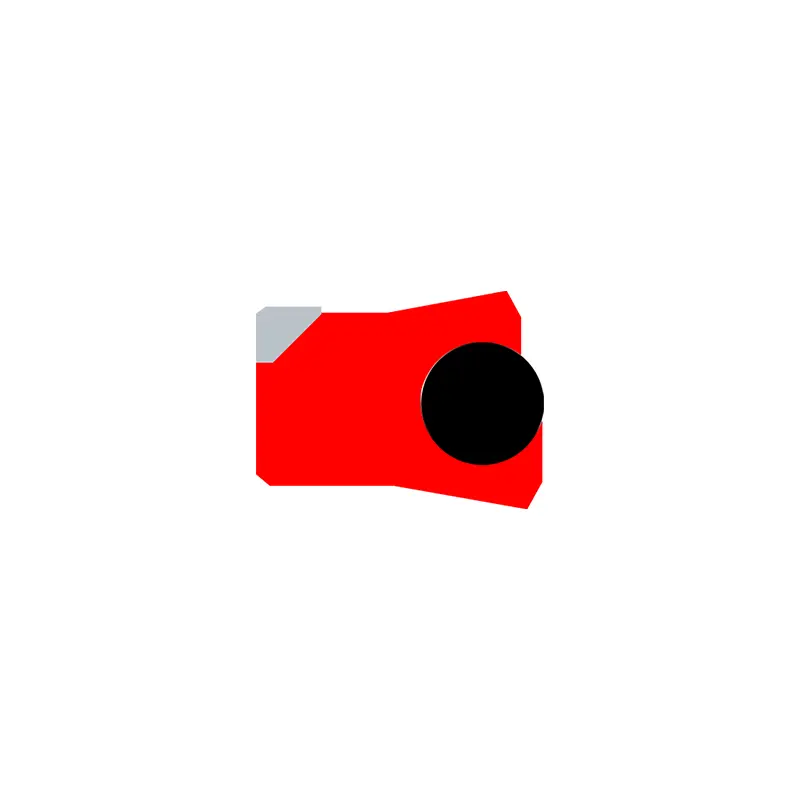

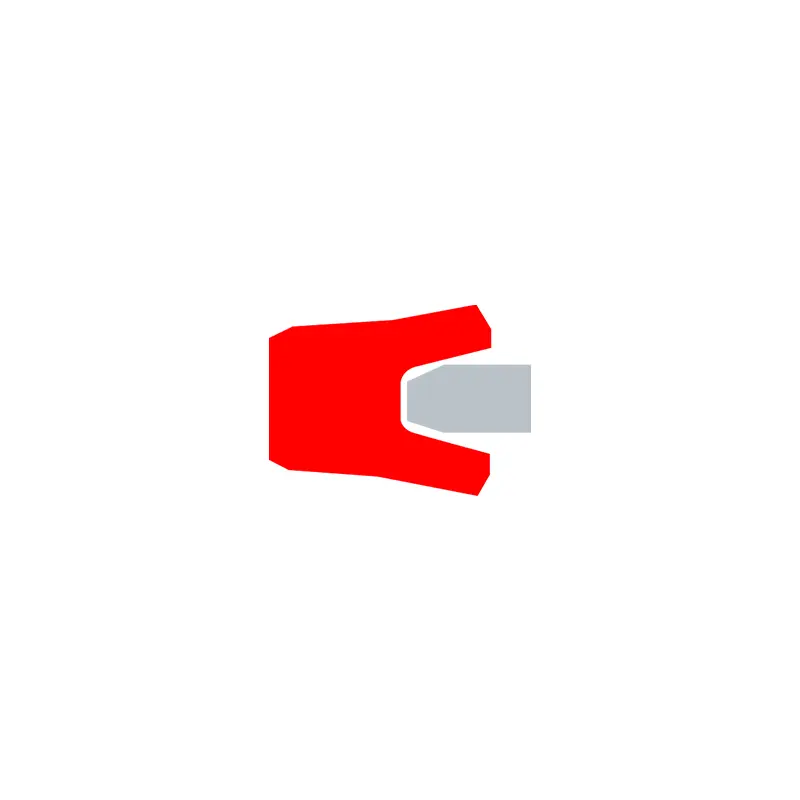

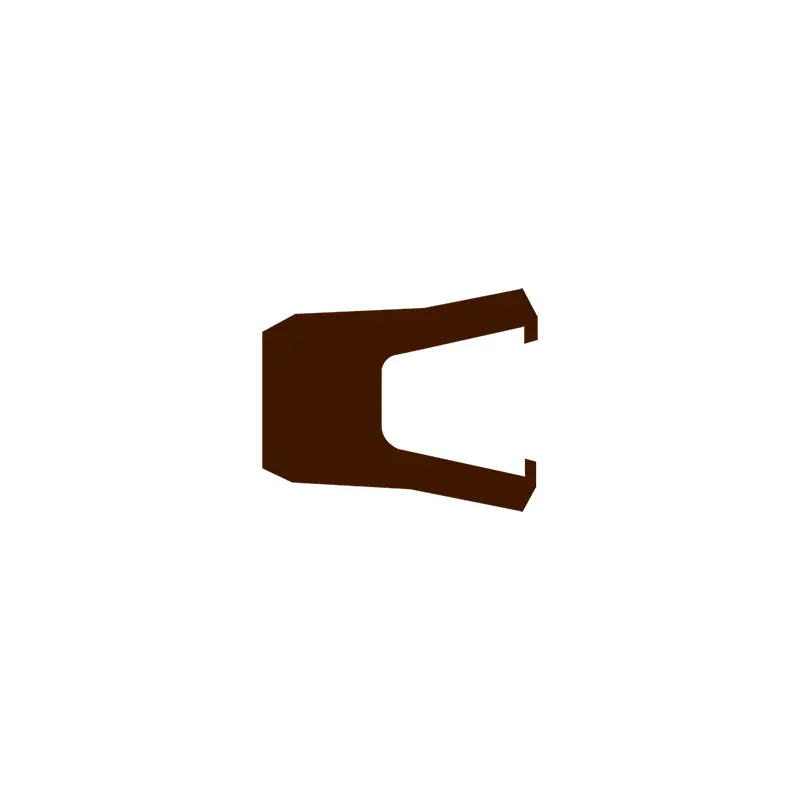

Rck119
Eskaeraren tamaina
ΦD ...... kanpoko diametroa
ΦD ...... barruko diametroa
L ...... Groove Zabalera
|
Azaleko akabera |
R tmax (μm) |
Ra (μm) |
|
Azalera irristakorra gomazko / poliuretanozko zigiluekin bat datorren Azalera irristakorra PTFE zigiluekin bat datorren |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Behean Groove Alde |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP profila Laguntza-luzeraren erlazioa |
% 50 -95% |
|
|
Tolerantzia |
|
|
Φd |
H1 |
|
Φd |
H9 |
Adibidez
Eredua: RCK119
Groove Tamaina: 100x90.6x7.1
Materiala: PTFE4 + V
Zigilu mota: RCK119
Aplikazio nagusia: industria kimikoa, zilindro azkarrak eta kokapen makineria, elikagaien industria, farmazia industria, metagailuak.
Abantailak: tenperatura altuak eta hainbat komunikabide kimiko, marruskadura koefiziente baxua, marruskadura lehorreko ezaugarriak, marruskadura estatiko baxuak eta dinamikoko balioak.
Materiala: PTFE + hosto udaberria
|

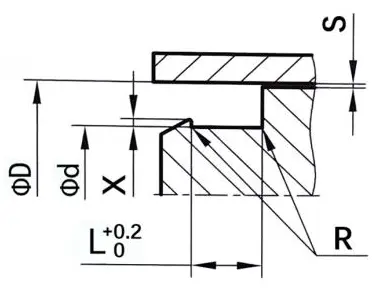

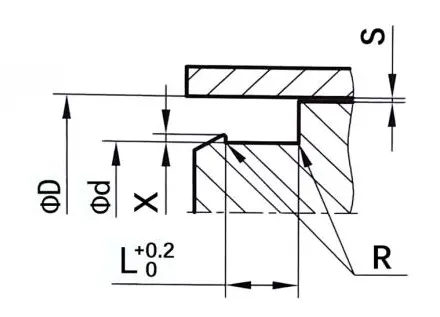

Zigilatu groove adibideak |
Honako hauek dira zirrikituaren dimentsio estandarrak (tamaina-barrutiko edozein tamainatako hauts-zigiluak ekoiztu daitezke) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Gehieneko estrusioen hutsunea s |
|||
|
100 s |
2500bar |
400Bar |
||||||||
|
14-24,9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45,9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
> 1000 |
D-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
