Zigilatzeko irtenbide profesionalen hornitzaile gisa, Ruichen zigiluak abiarazitako Dust Seal-en hornitzaile gisa, diseinuak eta zuzendutako funtzioak diseinatu dira, hautsaren prebentziorako, presioaren erresistentzia eta ingurumen-egokitzapenaren arlo industrialaren oinarrizko beharrak erabat estaltzen ditu.
Diseinu teknikoari dagokionez, hauts-zigilua pizteko zigiluen serieko produktuak malgutasunean oinarritzen dira. Zigilu orokorrak daude (RCA101 / 104/105, adibidez, kanpoko diametroekin instalatuta daudenak, ISO 6195-a estandar zirrikitu estandarrekin eta espazio eszenatoki trinkoetarako egokiak direnak; Estrusioaren aurkako eskeleto integratuak dituzten ereduak ere badaude (adibidez, RCA103 / 106), egiturazko egonkortasuna hobetzeko karga dinamikoen azpian, irekitako zabal-diseinuaren bidez (ISO 6195-B). Lan baldintza berezietarako, RCA107-k groove inklinatutako 30 ° onartzen ditu eta ekipamendu inperial eta metrikoarekin bateragarria da, eta RCA108-k zilindro zaharren mantentze prozesua sinplifikatzen du, eraldaketaren kostua nabarmen murriztuz.
Errendimenduaren optimizazioari dagokionez, fidagarritasuna hobetzen dugu egitura berritzaileen bidez: RCA101-ren olioaren itzulera groove diseinuak petrolio errefluxua sustatzen du eta kutsatzaile kutsakorra murrizten du; Ezpain bikoitza edo ezpain laguntzailea (RCA109/111 / 112, etab.) Tetrafluoroetileno konbinatuekin konbinatzen da, ekintza bikoitzeko hautsa eta olio-hesia lortzeko; PTFEren (politetrofluoroetilenoa) material eta o-eraztun konposatuaren (RCA115 ~ 119) gehiagorako presioaren banaketa orekatzen du, 250 ºC-ko tenperatura altuak erresistenteak dira eta korrosio kimikoarekiko erresistentea da, erdieroaleak, elikagaiak eta medikuntza bezalako ingurune garbientzat egokia da. Muturreko lan baldintzetarako, RCA213 da seriearekin batera erabiltzen da, gogortasun handiko materialak erabiliz, kutsadura itsaskorrak erresistenteak, esaterako, lokatza eta tarak, eta barruko zigilua higaduratik babesteko.
Aplikazioari dagokionez, RCA seriea oso egokituta dago ingeniaritzako makineriara, meatze ekipamenduak, sistema hidraulikoak eta pneumatikoetara eta doitasun industrialeko eremuetara. Adibidez, RCA111 / 211-ek 1.6mpako presio handia jasan dezake, zilindro hidraulikoei babes bikoitza eskainiz; RCA115 ~ 119 Zehaztasunak ez diren eta marruskadura txikiko ezaugarriak direla eta zehaztasun-ekipamenduak hautatzeko lehen aukera bihurtu da; RCA108-k irtenbide azkarra eskaintzen du ekipamendu zaharrak mantentzeko, zirrikitua aldatu beharrik gabe. Materialei dagokienez, ingurumenarekiko eta errendimenduari garrantzi berdina ematen diogu. PTFE aldatzeko teknologiak auto-lubrifikazioa eta higadura erresistentzia kontuan hartzen ditu. O-eraztun elastomeroek (NBR adibidez) zigilatzeko egonkortasuna bermatzen dute. Zenbait modelo (adibidez, RCA119) Silikonazko formula bat erabiltzen dute tailer garbien baldintza zorrotzak betetzeko. Urte askotan, Ruichen zigiluek "egokitzapen zehatza eta epe luzerako babesa" zuzendu dituzte beti. RCA seriearen bidez, bezeroei laguntzen diete hautsaren intrusioa, petrolioaren ihesa eta tenperatura handiko korrosioa, ekipamendu eraginkorra lortzeko berme fidagarriak eskainiz.
Produktuen ezaugarriak eta aplikazioak:
Aplikazio nagusia: petrolio zilindroaren hautsa estandarra
Abantailak: hauts-zigilua Buelta zigiluak instalatzeko errazak dira, marruskadura eta hautsaren aurkako efektu bikainak dituztenak. Ez dira kontrako norabidean mugituko barrunbean, eta ez da presiorik irekiko zigilu eraztunaren eta hautsaren eraztunaren artean.
Materiala: poliuretanoa, kautxua
Aplikazio arlo zehatzak:
Hautspoof orokorra (RCA101 ~ 105/113 / 114): ingeniaritzako makineria eta automatizazio ekipoetan oso erabilia da hautsaren intrusioari aurre egiteko.
Astun eta mantentze agertokiak (RCA103 / 106/108): eskeleto laguntza eta brida finkatzeko diseinua egokia da, hala nola meatze makineria eta zilindro eraldaketa zaharra.
Zehaztasun eta ingurune gogorra (RCA115 ~ 119): erdieroale, elikagaiak eta medikuntza eta bestelako industriak, marruskadura baxuko eta korrosioarekiko erresistentziarik ez duten baldintzak betetzen dituzte.
Bateragarritasun anitzekoa: RCA107-k britainiar ekipamenduak onartzen ditu eta RCA serieak ISO 6195 zirrikitu estandarrak guztiz estaltzen ditu hautaketa prozesua sinplifikatzeko.

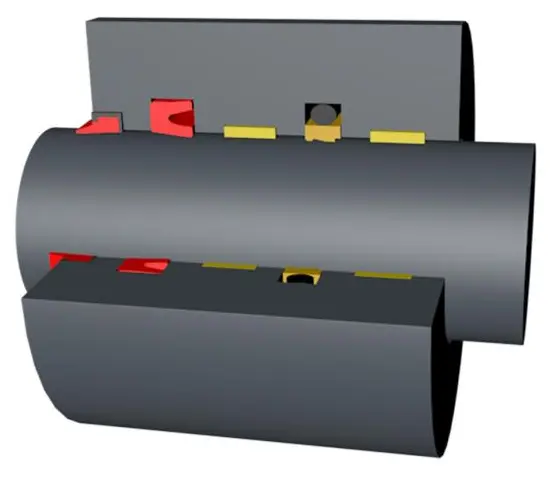

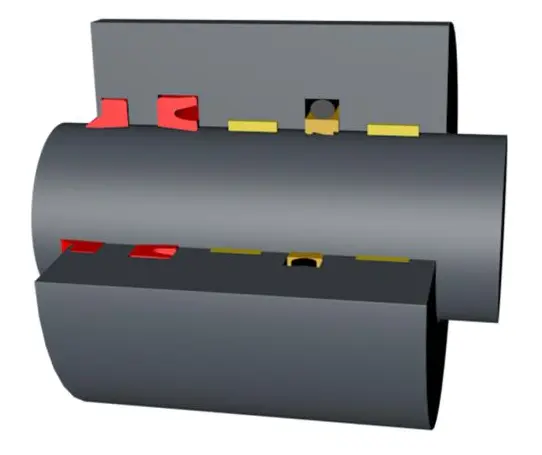

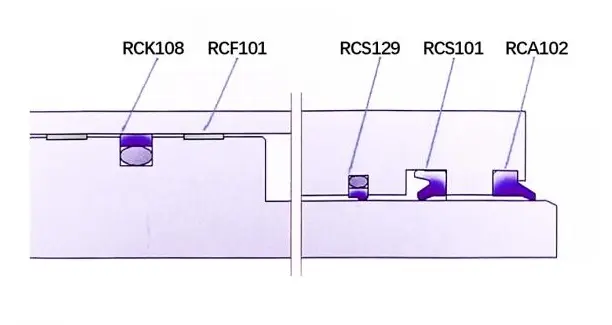

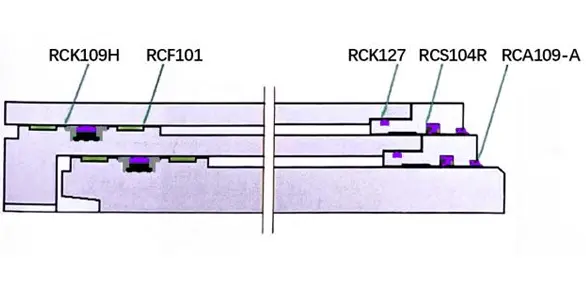

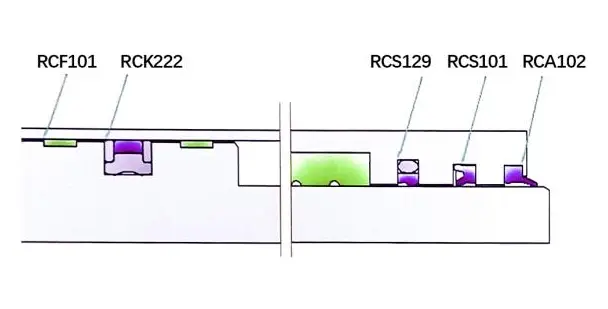

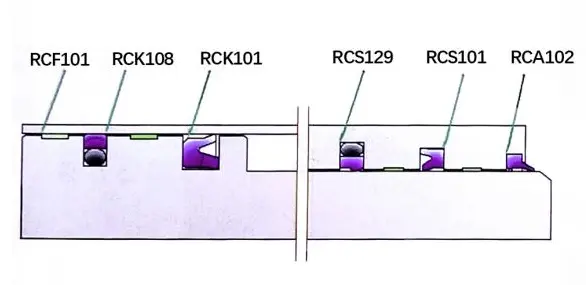

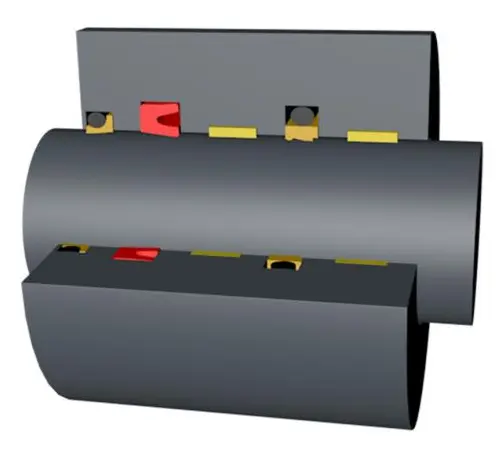

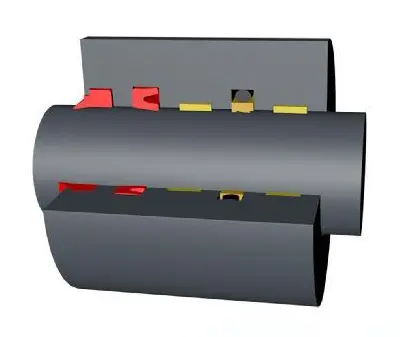

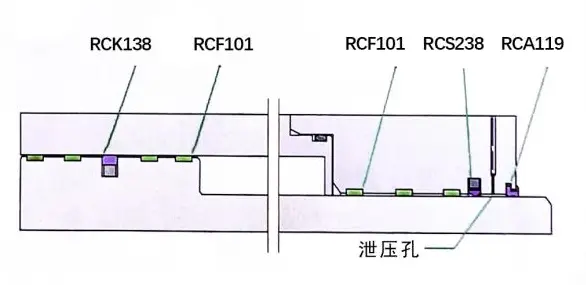

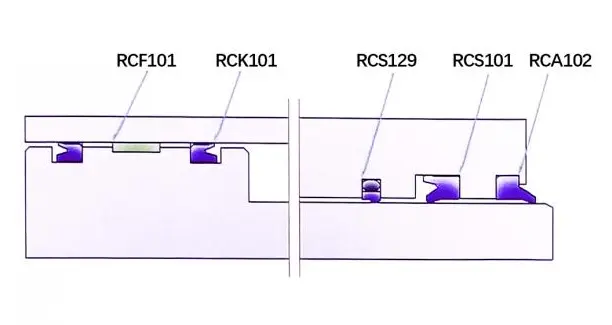

Zigilatzeko aplikazioa eta zilindroen diseinua
Industria astuna: industria-adibideak: makina-erreminta astunak (forjaketa makinak, prentsa hidraulikoak, tolesteko makinak, etab.), Metalurgia (errotak errotak, agc zilindroak, etab.), Eraikuntza hotzeko makineria (garabiak, hondeatzaileak, etab.)

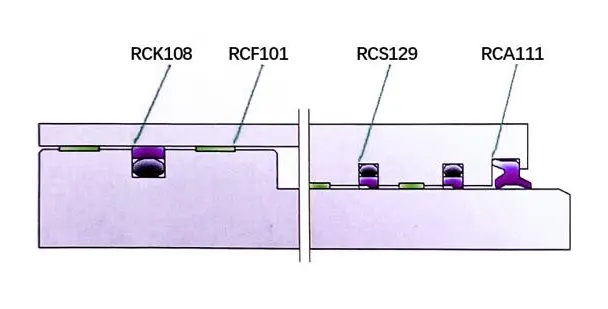

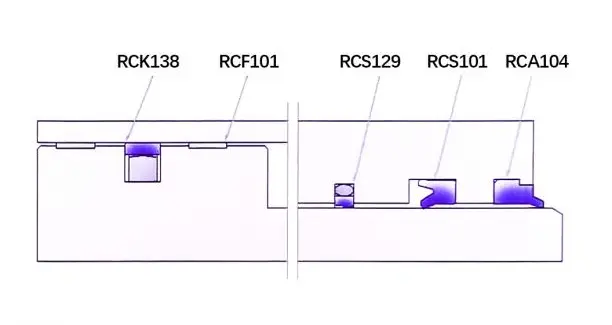

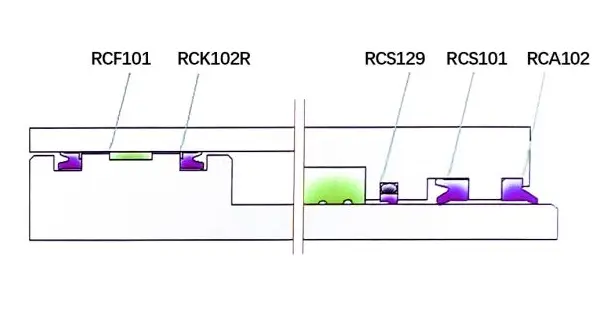

Gomendatutako zigilatzeko diseinua:
Forjatzeko makina astuna
Metalurgia AGC
Laguntza hidraulikoaren zutabe zilindroa
Laguntza hidraulikoaren guardia jack
Garabia altxatzeko zilindroa
Garabia Luffing Zilindroa
Industria Ertaina: Industria Adibideak: altxatzeko ekipoak, nekazaritzako makineria, argi garraio tresnak, altxatzeko plataformak, makina-erreminta (tolesteko makinak, injekzio makinak, etab.), Orga jasotzeko makinak

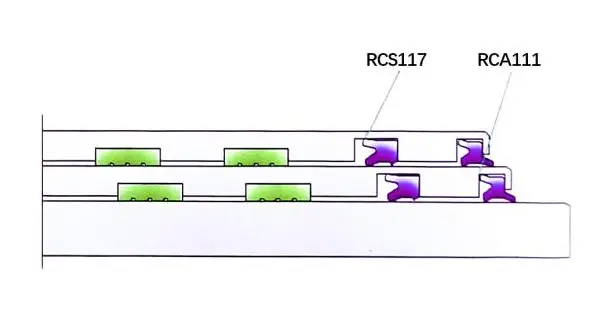

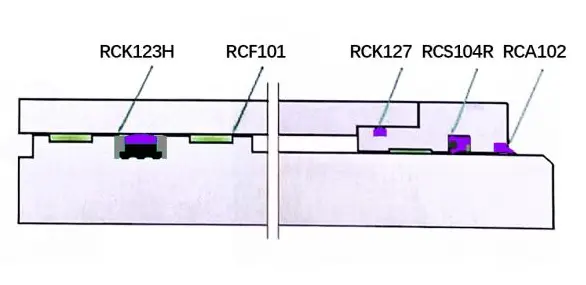

Gomendatutako zigilatzeko diseinua:
Makurtzeko makina
Dump Truck altxatzeko gailua
Nekazaritzako makineria
Altxatzeko plataforma
Argiaren industria: Industria adibideak: makina-erreminta, orga jasotzaileak, injekzio moldatzeko makinak, nekazaritzako makineria, balerrak
Gomendatutako zigilatzeko diseinua:
Orga jasotzaile txikia
Injekzioaren moldaketa makina

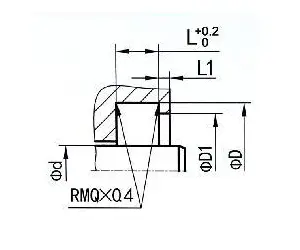

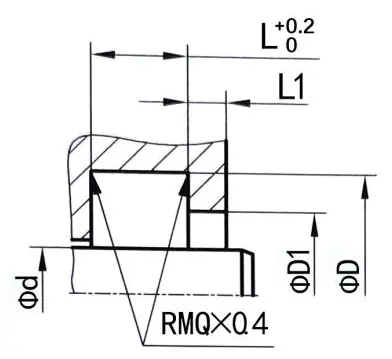

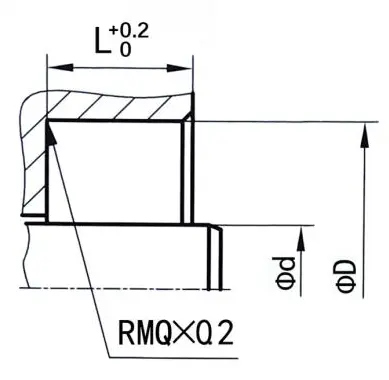

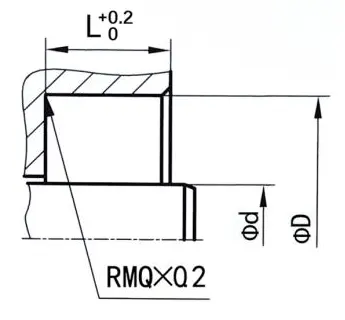

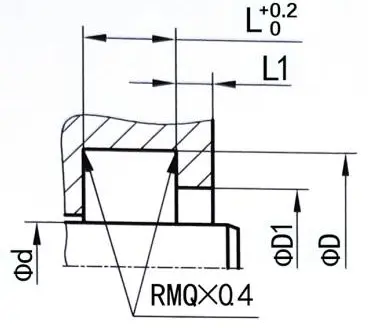

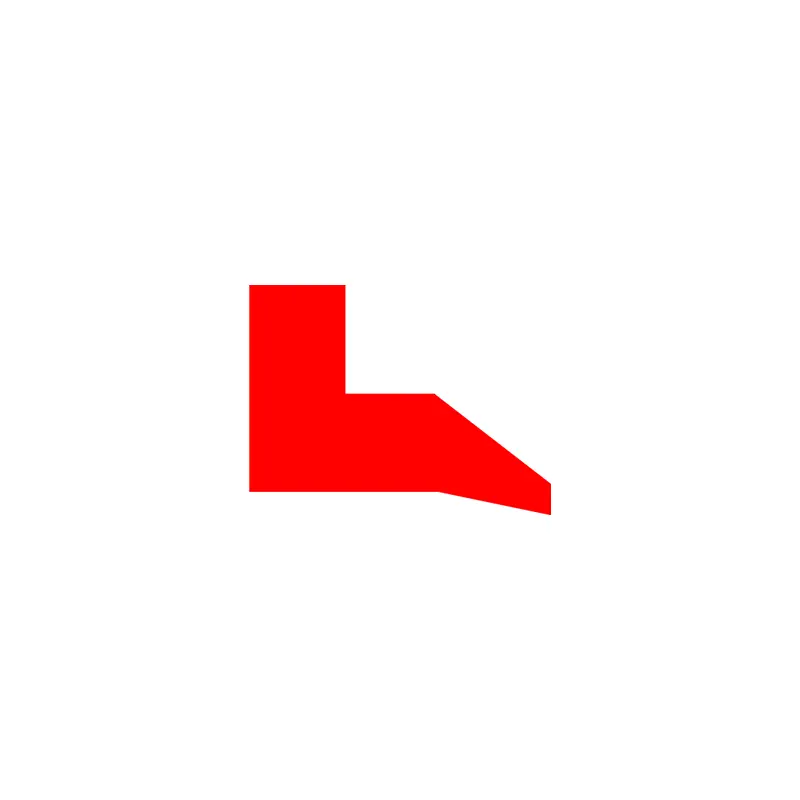

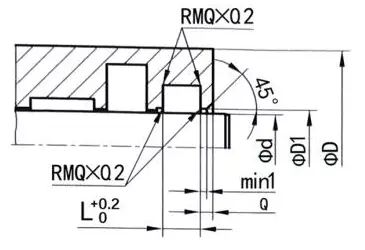

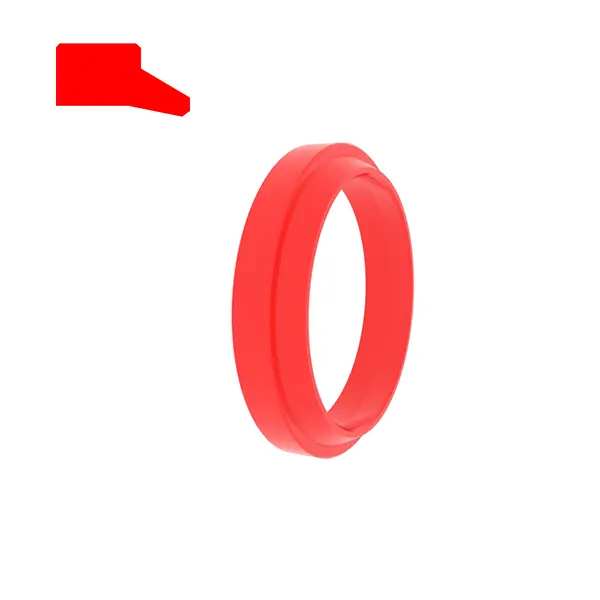

Hautsaren zigiluaren zirrikitua

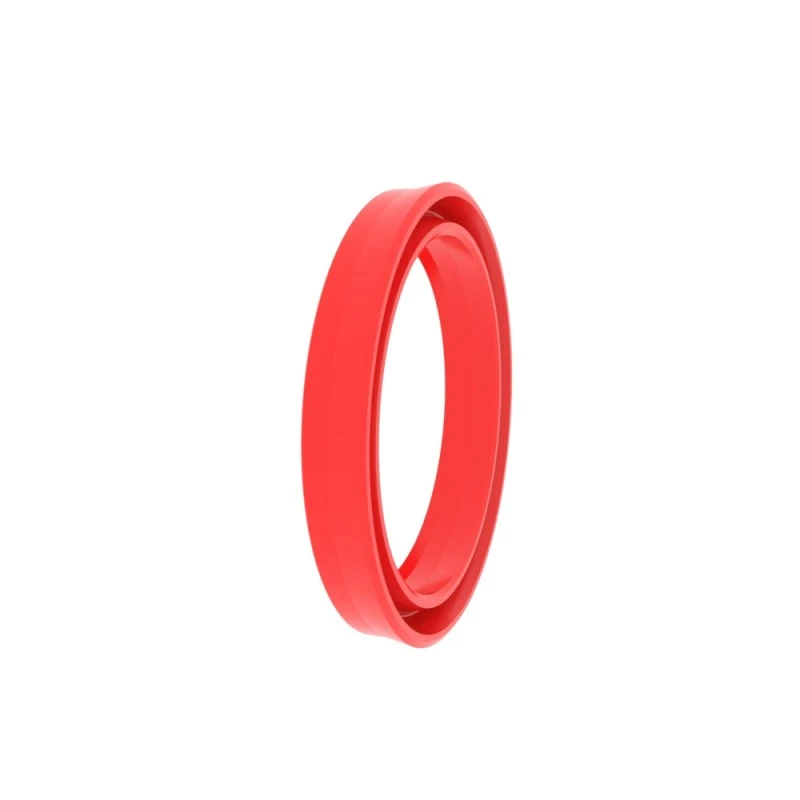

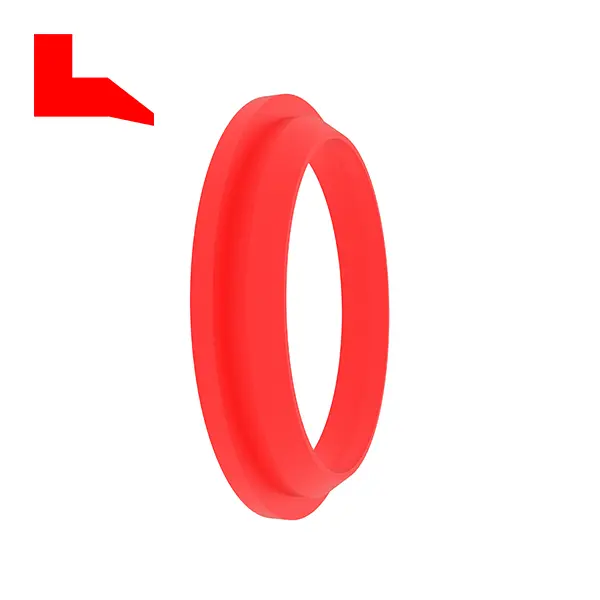

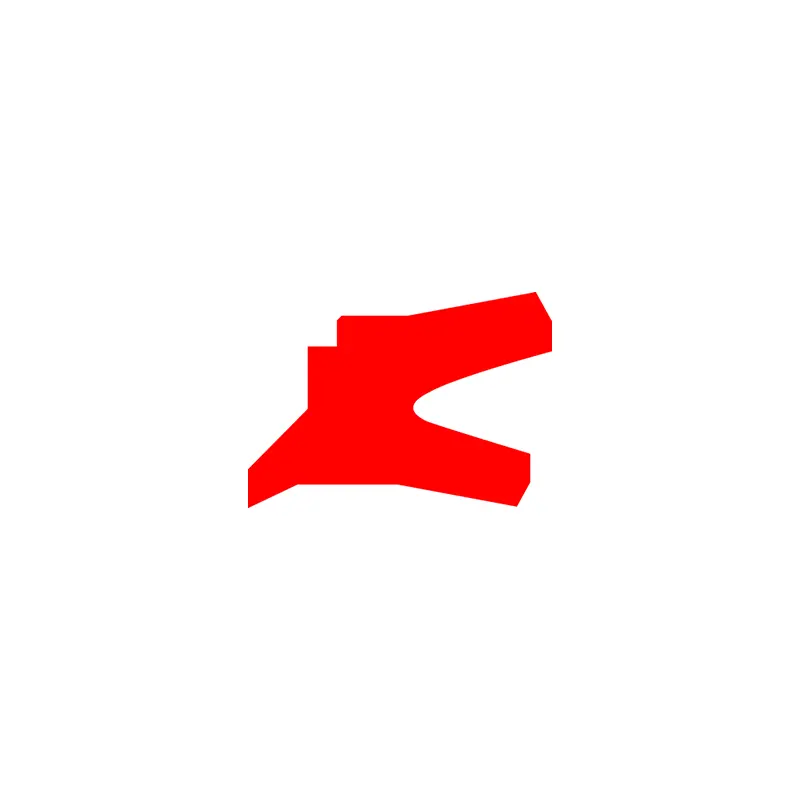

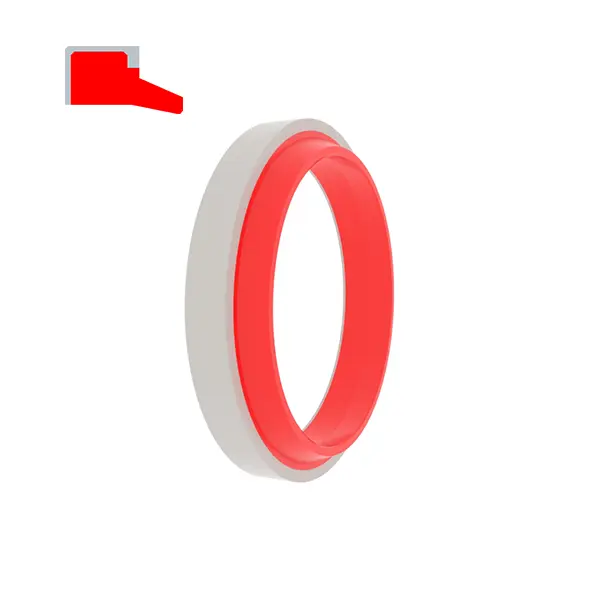

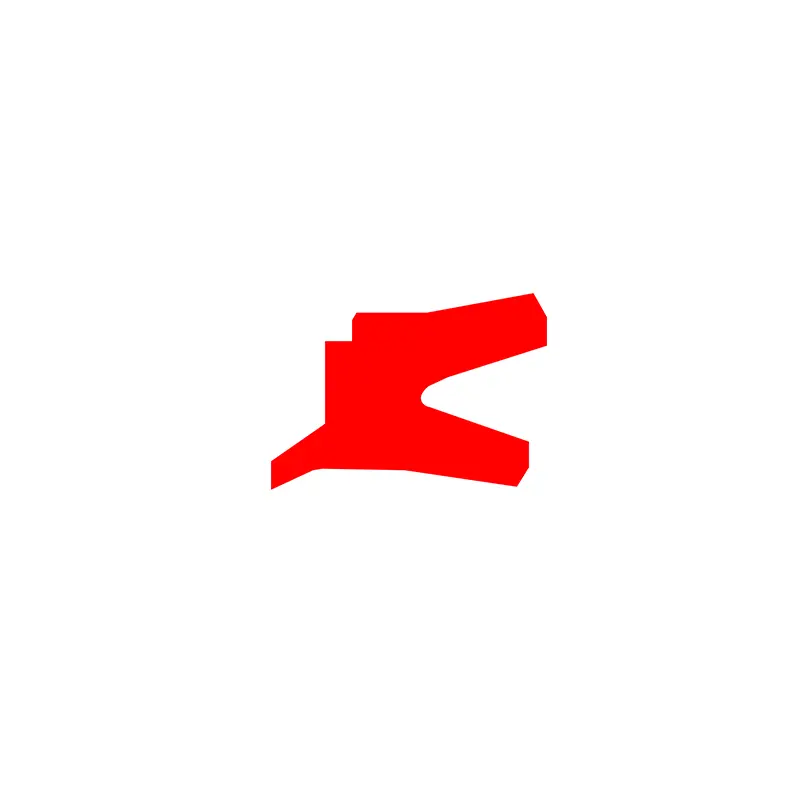

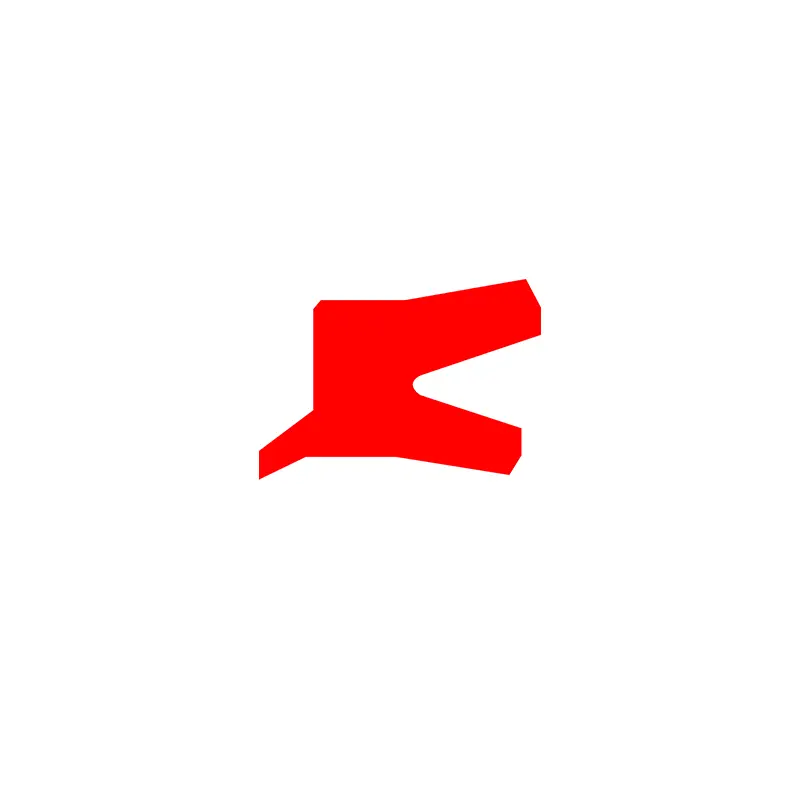

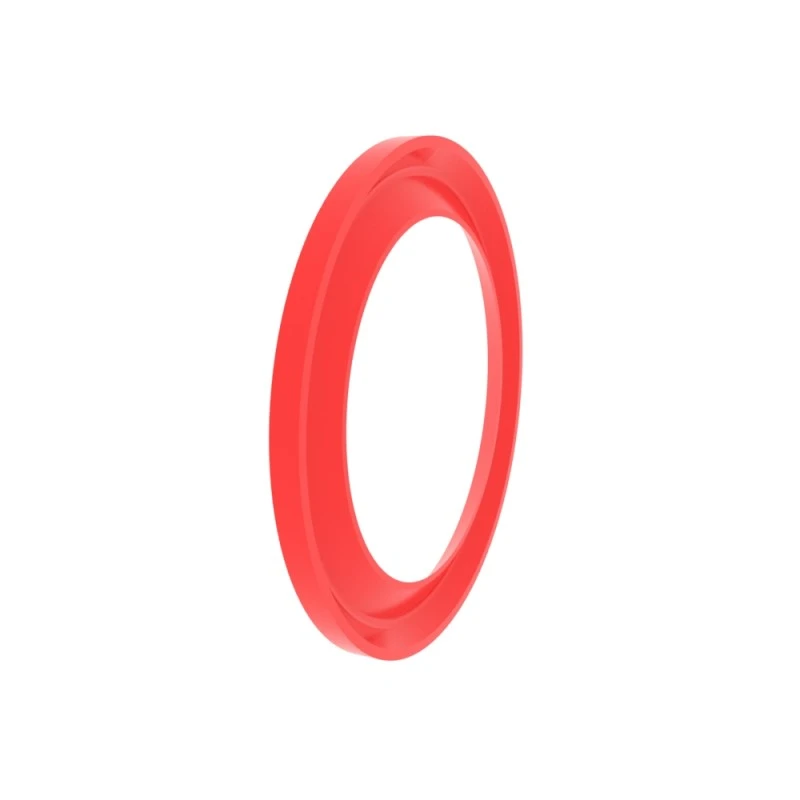

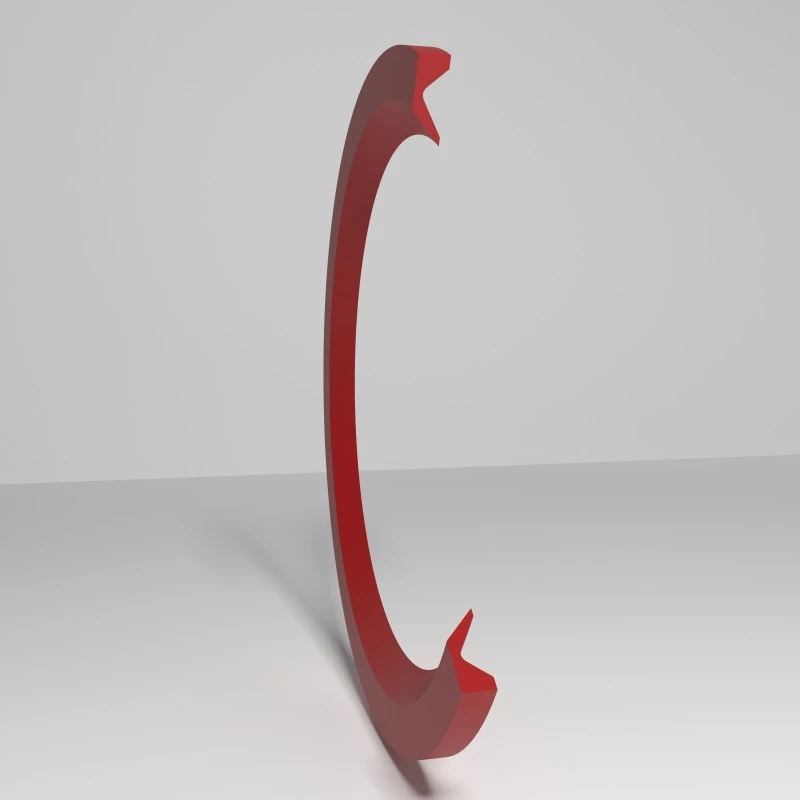

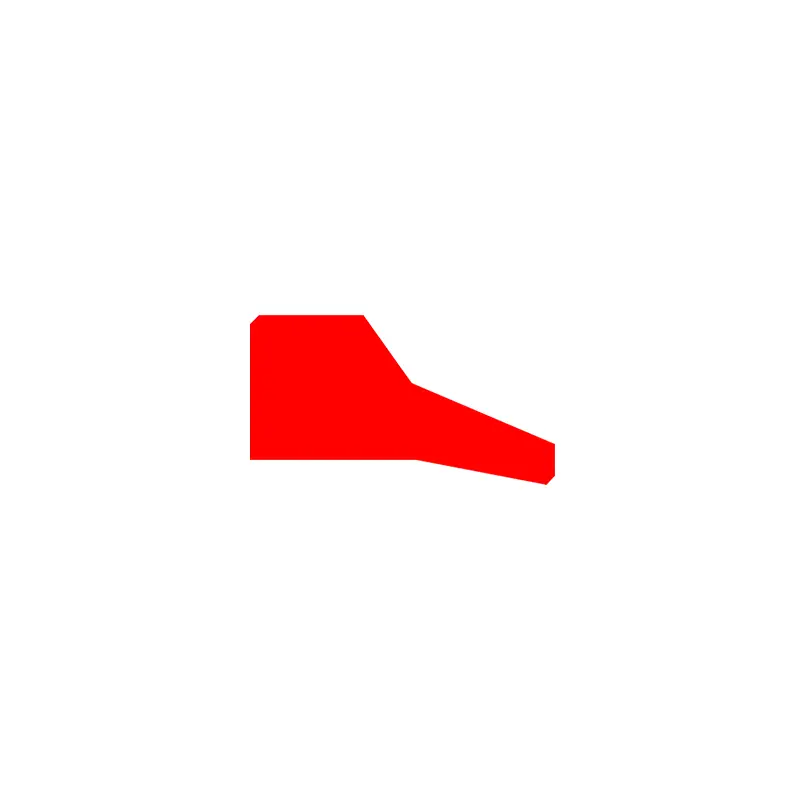

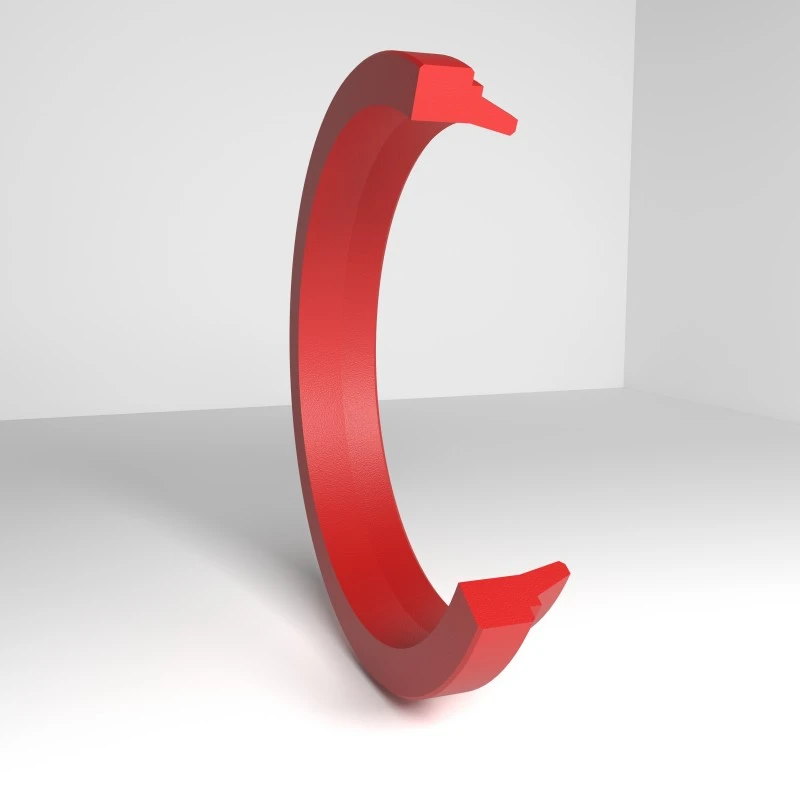

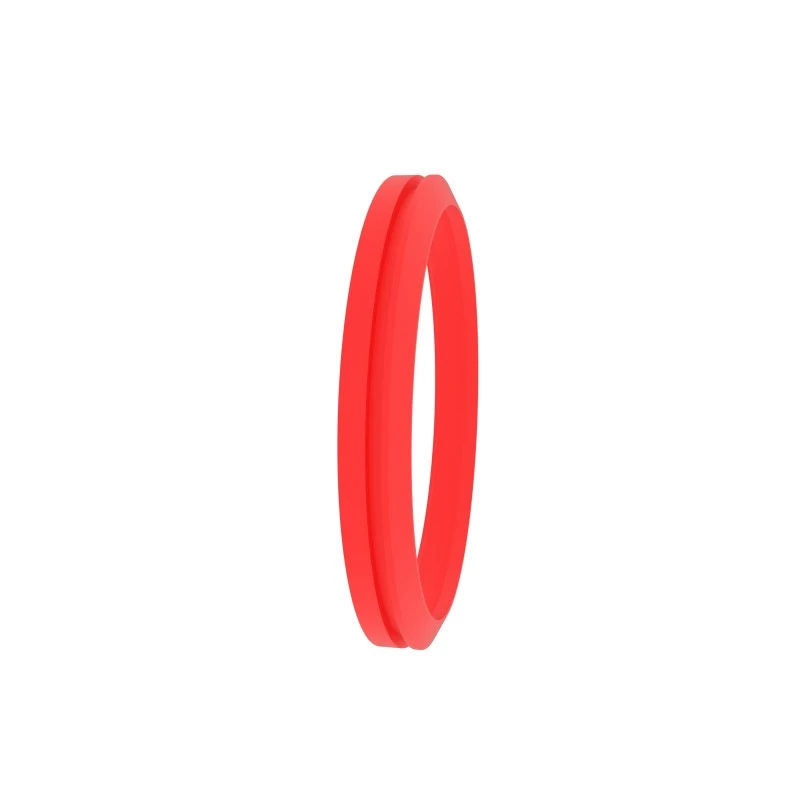

Rca101
Eskaeraren tamaina
ΦD ...... kanpoko diametroa
ΦD ...... barruko diametroa
L ...... Groove Zabalera
H ...... hautsaren zigiluaren altuera osoa
| Azaleko akabera | R tmax (μm) | Ra (μm) |
| Azalera irristakorra gomazko / poliuretanozko zigiluekin bat datorren Azalera irristakorra PTFE zigiluekin bat datorren | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Groove Behean Groove Alde | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP profila Laguntza-luzeraren erlazioa | % 50 -95% |
|
| Tolerantzia | |
| ΦD1 H11 | L <10mm +0.2 |
| Φd h11 | L> 10mm +0.3 |
Adibidez

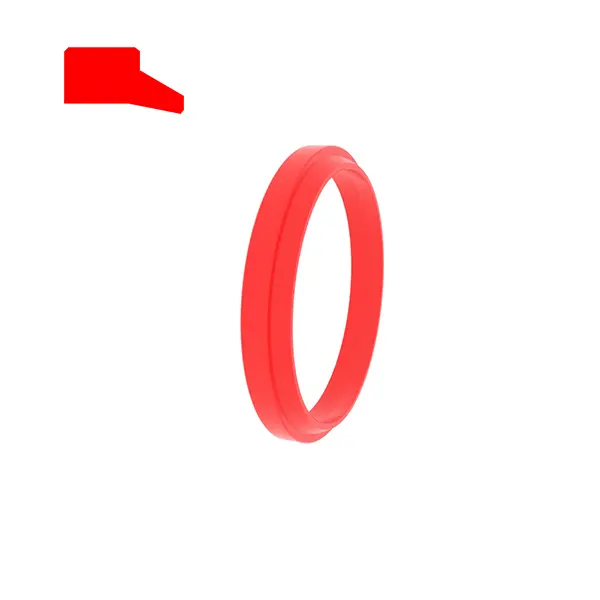

Eredua: RCA101
Groove tamaina: 100x108x4 / 7
Materiala: RC-PU-H
Zigilu mota: RCA101, RCA104
Aplikazio nagusia: petrolio zilindroetarako hauts babes estandarra
Abantailak: Instalazio sinplea, marruskadura anti-marruskadura bikaina eta hautsa efektua, ez da alderantzizko obrikan barrunbean, zigilatzeko eraztunaren eta hautsaren eraztunaren arteko presiorik irekitzea.
Materiala: poliuretanoa, kautxua
| Zigilatu groove adibideak | Honako hauek dira zirrikituaren dimentsio estandarrak (tamaina-barrutiko edozein tamainatako hauts-zigiluak ekoiztu daitezke) | |||||||
 |
Rca101
|
Φd | Φd | FD1 | L | L1 | H | |
| 6-100 | ΦD + 8 | ΦD + 6 | 4 | 1 | 7 | |||
|

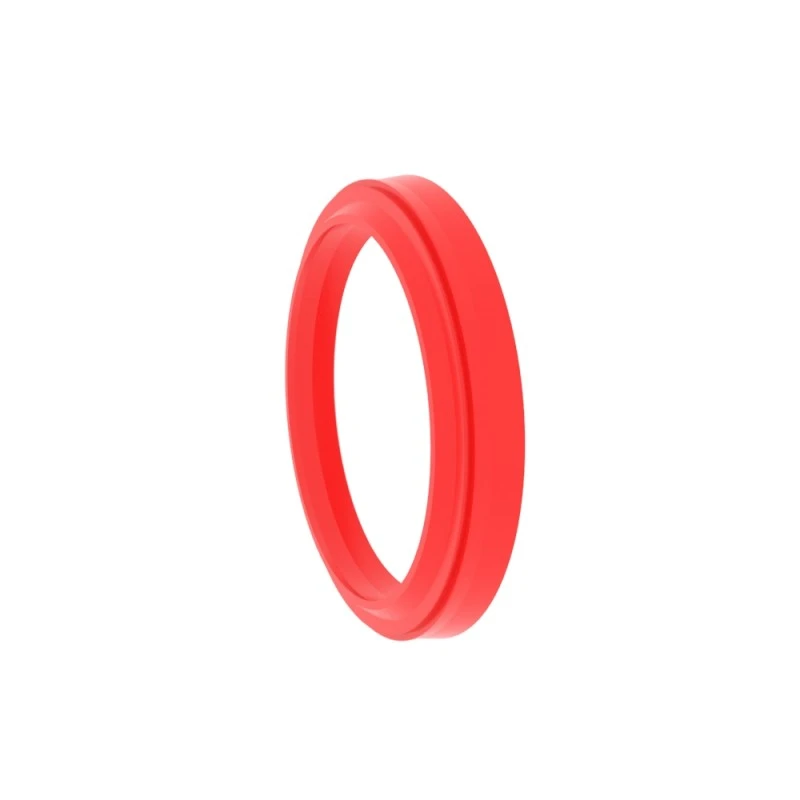

Rca104
|
100.1-149.9 | ΦD + 12 | ΦD + 9 | 5.5 | 1.5 | 10 | ||
| ≥150 | ΦD + 15 | Φd11 | 6.5 | 2 | 13 | |||

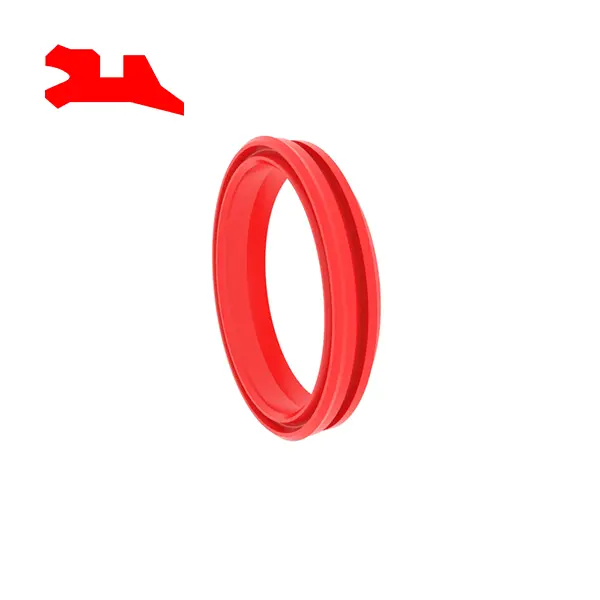

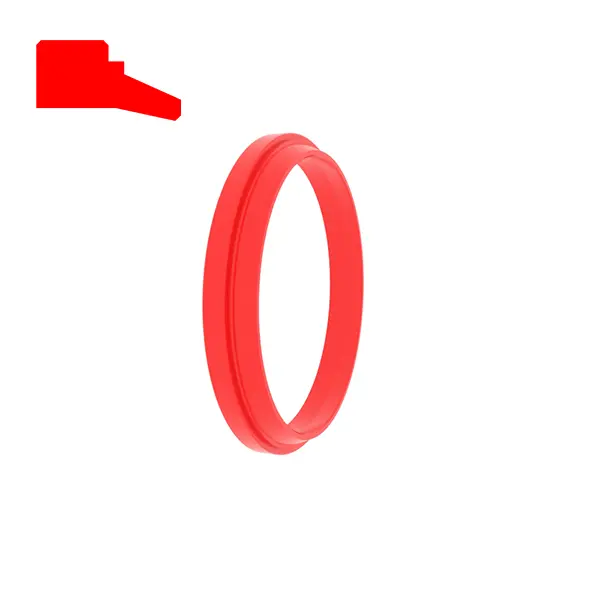

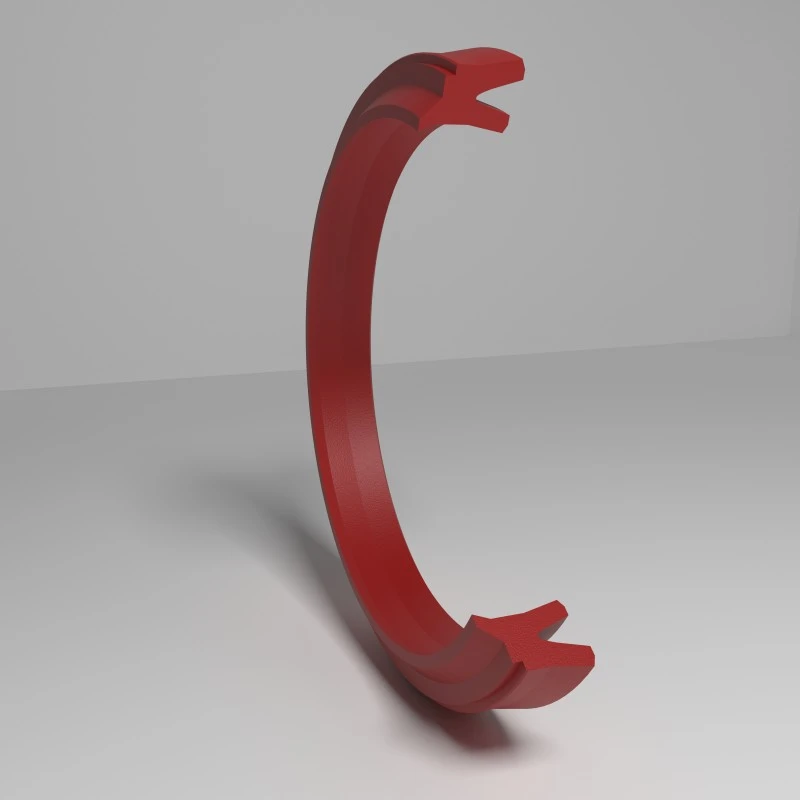

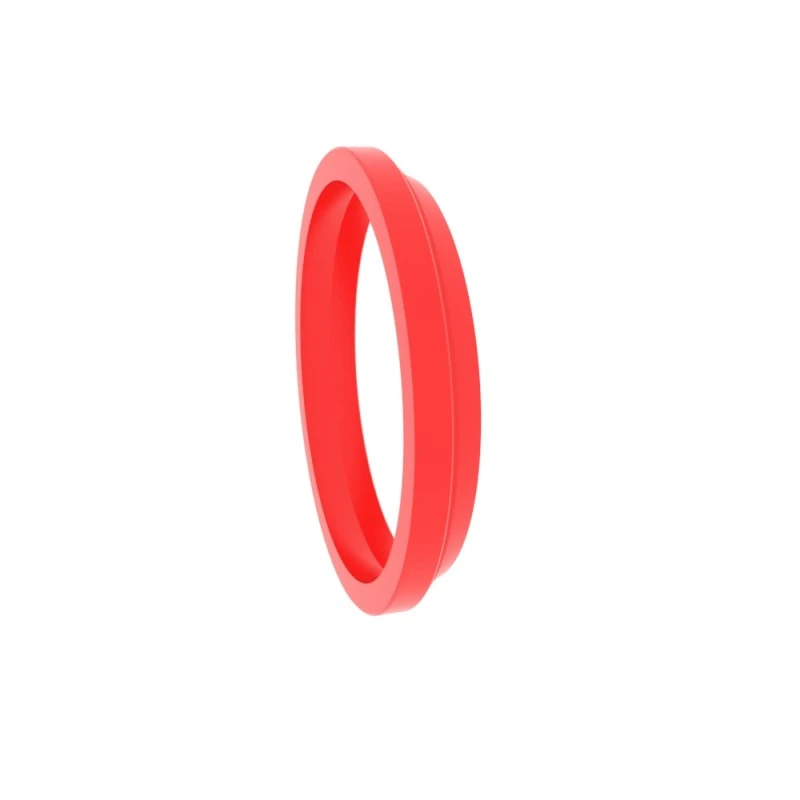

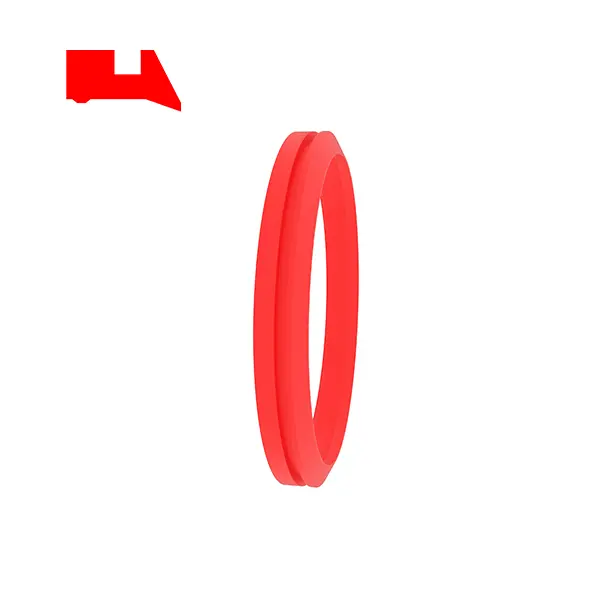

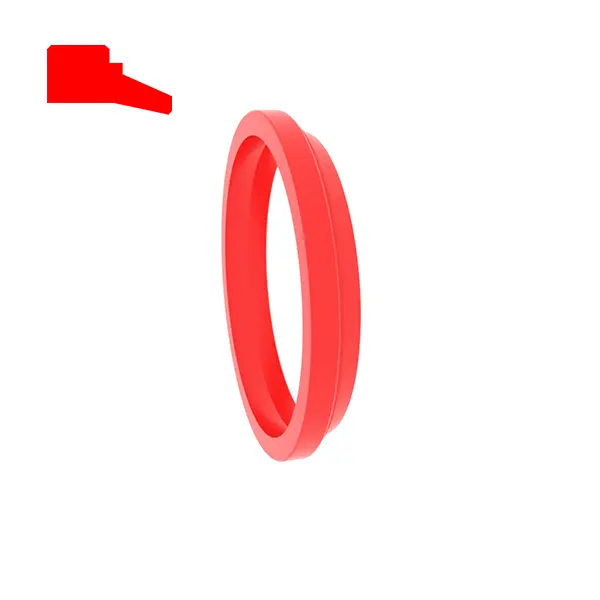

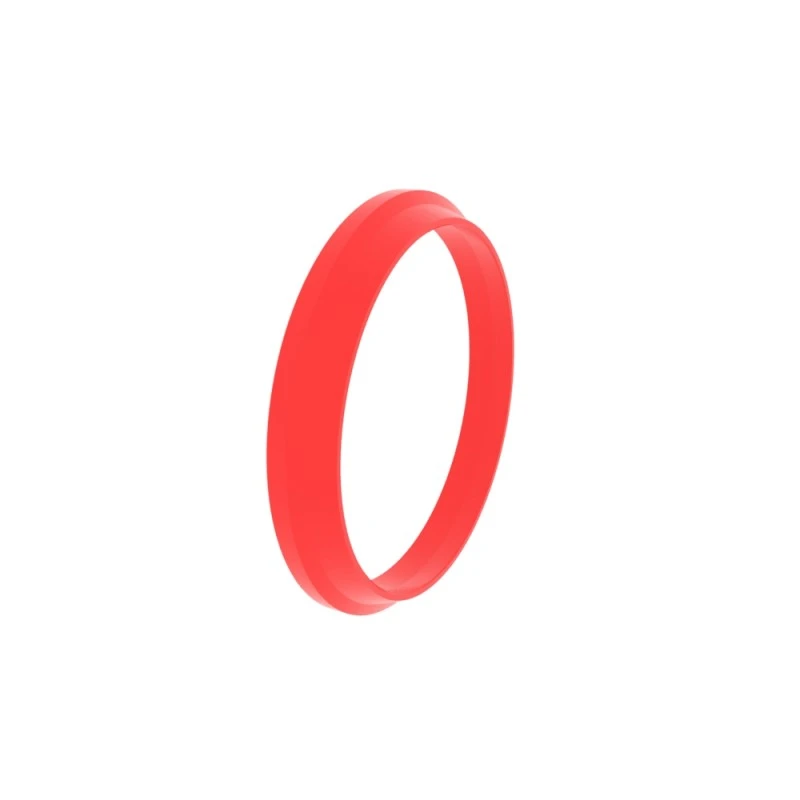

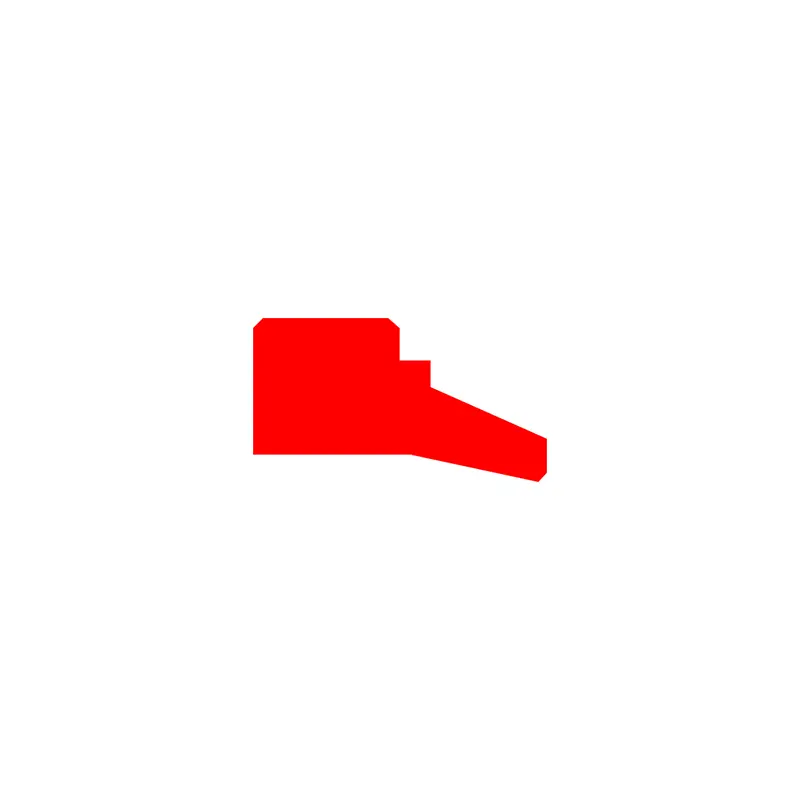

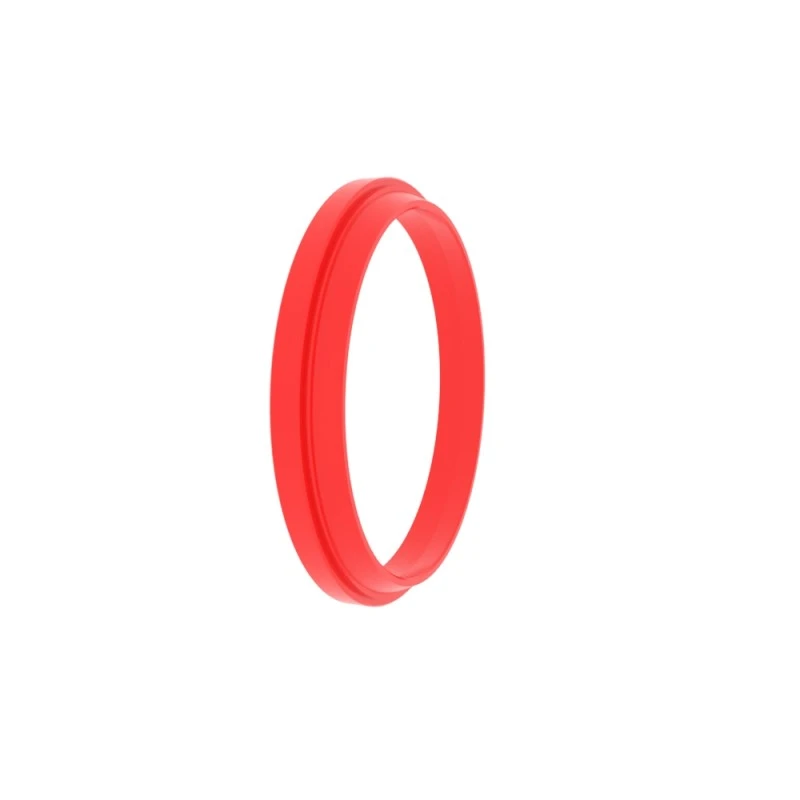

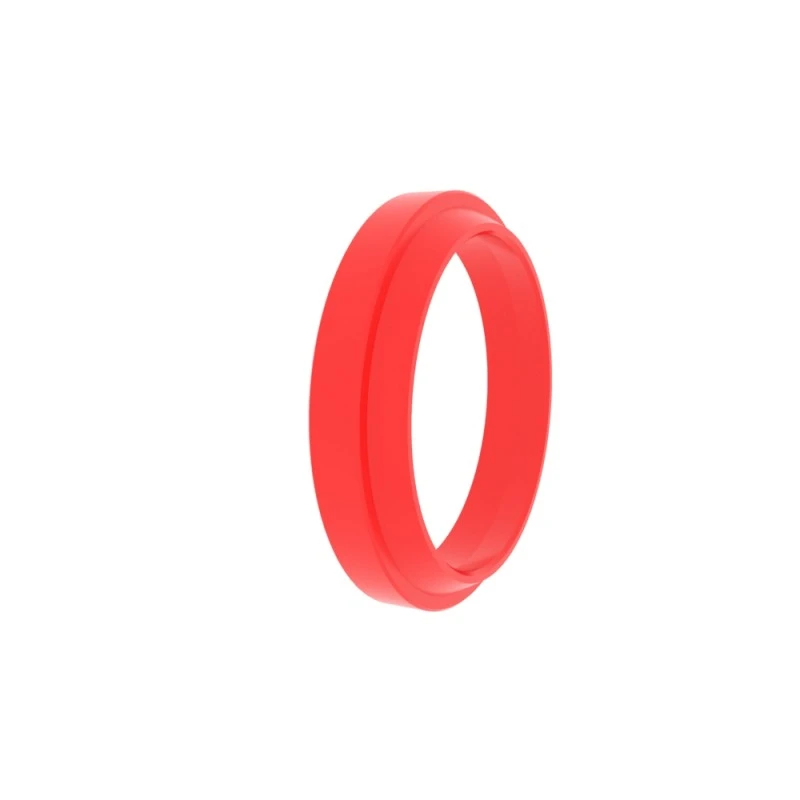

Rca102
Eskaeraren tamaina
ΦD ...... kanpoko diametroa
ΦD ...... barruko diametroa
L ...... Groove Zabalera
H ...... hautsaren zigiluaren altuera osoa
| Azaleko akabera | R tmax (μm) | Ra (μm) |
| Azalera irristakorra gomazko / poliuretanozko zigiluekin bat datorren Azalera irristakorra PTFE zigiluekin bat datorren | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Groove Behean Groove Alde | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP profila Laguntza-luzeraren erlazioa | % 50 -95% |
|
| Tolerantzia | |
| ΦD1 H11 | L <10mm +0.2 |
| Φd h11 | L> 10mm +0.3 |
Adibidez

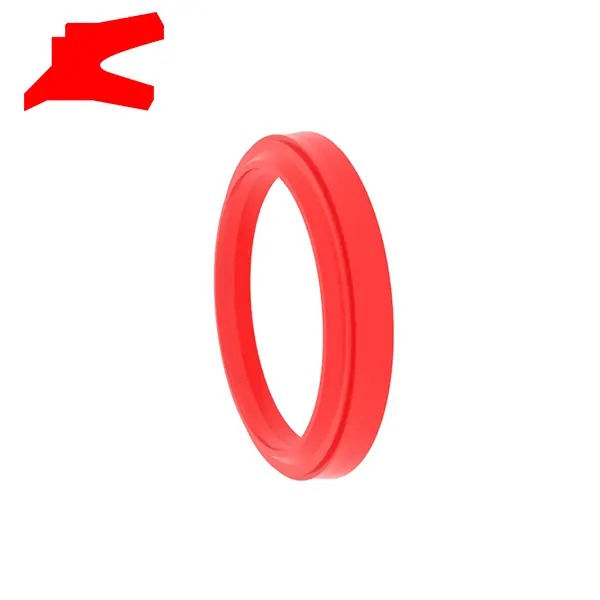

Eredua: RCA102
Groove Tamaina / Hautsaren Zigiluaren Altuera: 100x115x8.5
Materiala: RC-PU-H
Zigilu mota: RCA102, RCA105, RCA211
Aplikazio nagusia: batez ere konbinazio estalduraren zigiluekin erabiltzen da
Abantailak: marruskadura errendimendu ona, RCA211 bidirekzio zigilua
Materiala: (gogortasun ultra-altua) poliuretanoa, kautxua
| Zigilatu groove adibideak | Honako hauek dira zirrikituaren dimentsio estandarrak (tamaina-barrutiko edozein tamainatako hauts-zigiluak ekoiztu daitezke) | |||||||
 |
Rca102
|
Φd | Φd | FD1 | L | L1 | H | |
|
Rca105
|
6-49,9 | ΦD + 8 | ΦD + 4 | 5 | ≥2 | 6 | ||
|
Rca211
|
50-99,9 | ΦD + 10 | ΦD + 5 | 6 | ≥2 | 7 | ||
| > 100 | ΦD + 15 | ΦD + 7,5 | 8.5 | ≥2 | 11.5 | |||

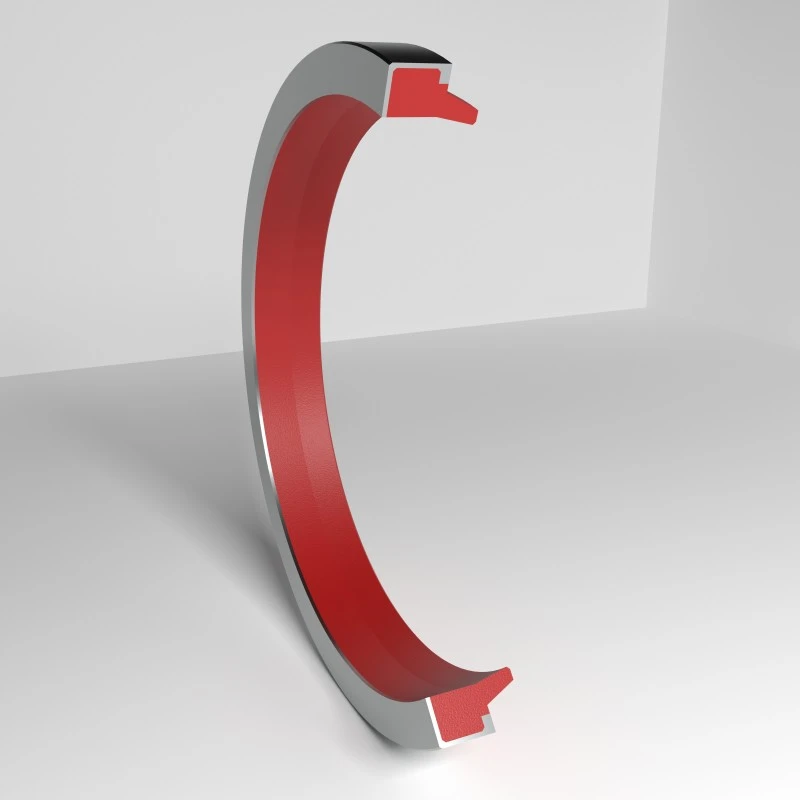

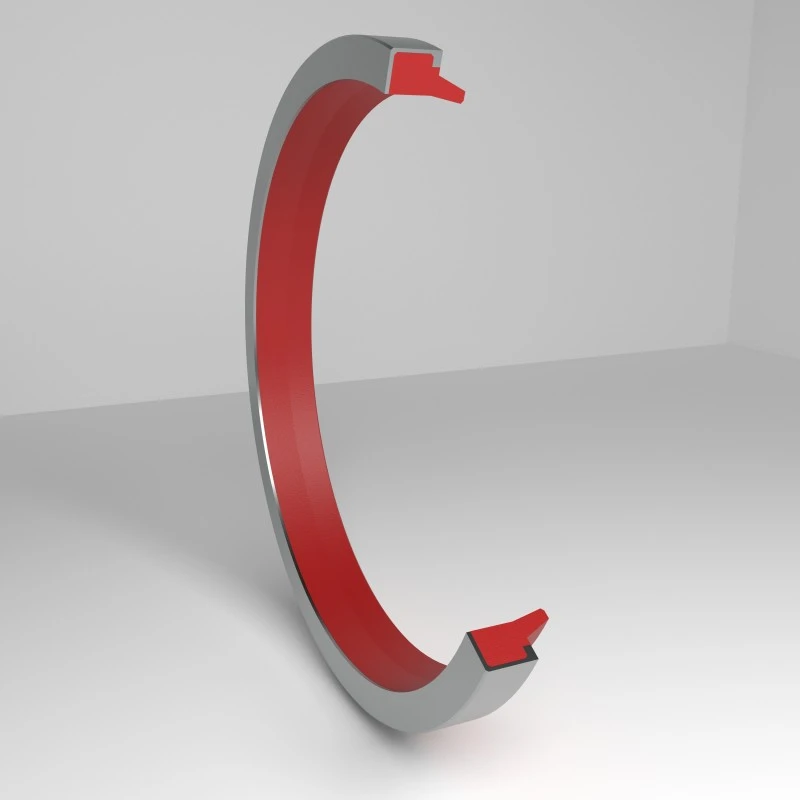

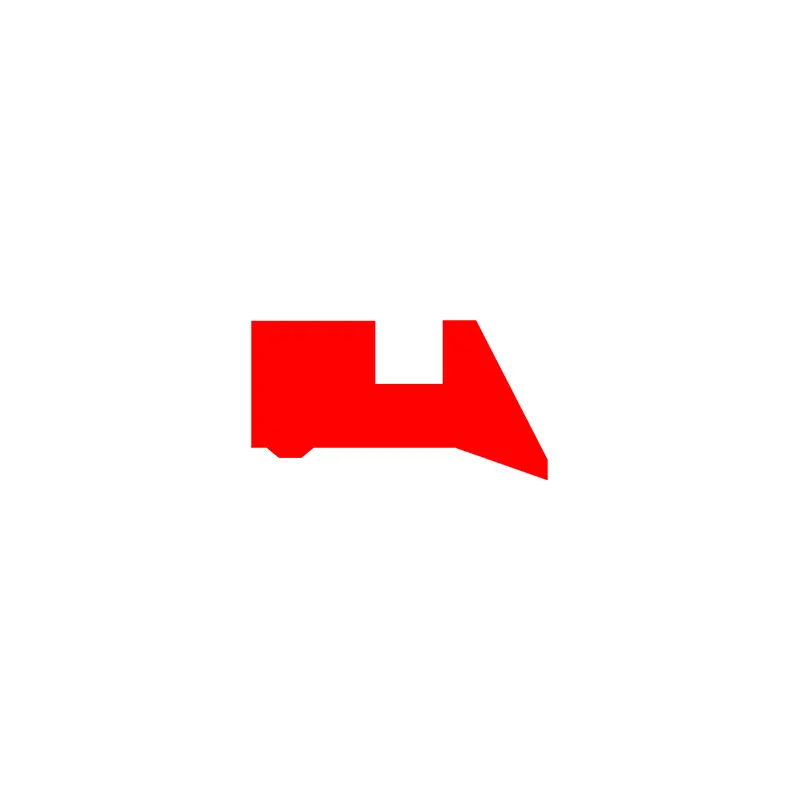

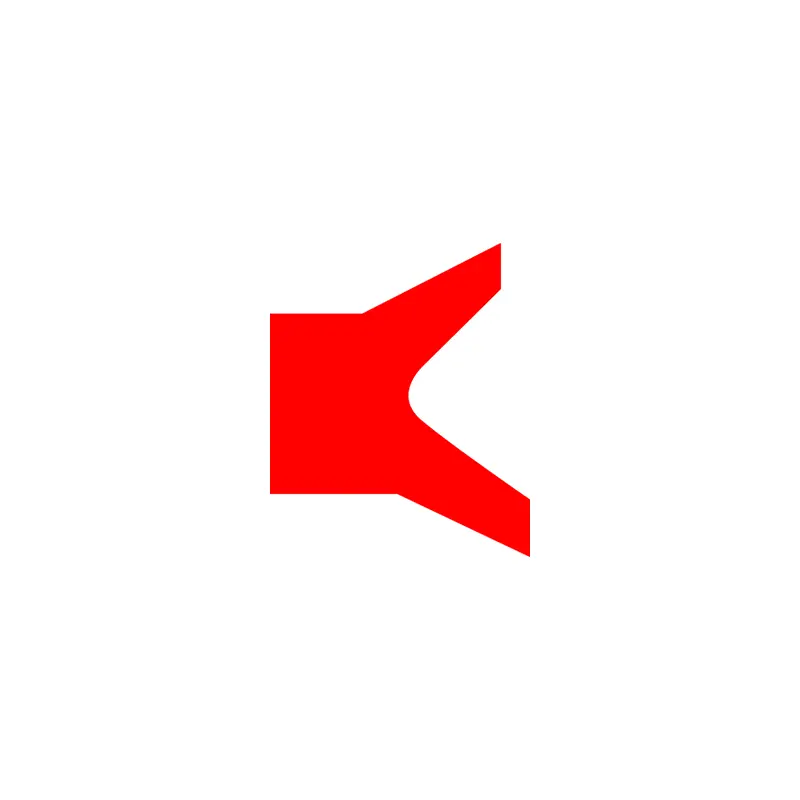

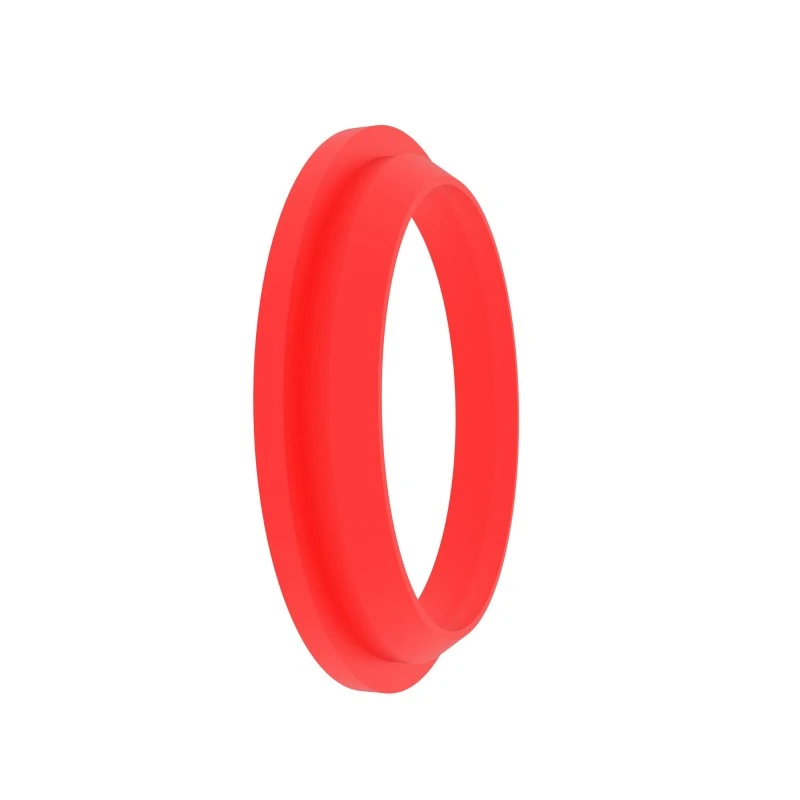

Rca103
Eskaeraren tamaina
ΦD ...... kanpoko diametroa
ΦD ...... barruko diametroa
L ...... Groove Zabalera
H ...... hautsaren zigiluaren altuera osoa
| Azaleko akabera | R tmax (μm) | Ra (μm) |
| Azalera irristakorra gomazko / poliuretanozko zigiluekin bat datorren Azalera irristakorra PTFE zigiluekin bat datorren | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Groove Behean Groove Alde | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP profila Laguntza-luzeraren erlazioa | % 50 -95% |
|
| Tolerantzia | |
| ΦD1 H11 | L <10mm +0.2 |
| Φd h11 | L> 10mm +0.3 |
Adibidez

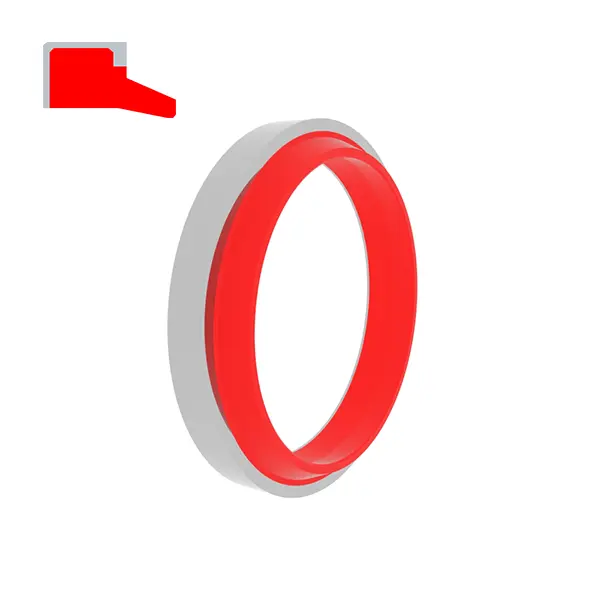

Eredua: RCA103
Groove Tamaina / Hautsaren Zigiluaren Altuera: 100x115x9 / 12
Materiala: RC-PU-H + POM
Zigilu mota: RCA103, RCA106
Aplikazio nagusia: zilindro estandarrak eta zirrikitu irekiak egiteko
Abantailak: marruskadura anti-errendimendua ona da, eta laguntza-eraztunak oxidazioa saihesten du zirrikituaren eta zigiluaren artean, eta barrunbean kokatzea eta egokitzea sendoa dela.
Materiala: (gogortasun ultra-altua) poliuretanoza + polioximetilenoa, kautxua + polioximetilena
| Zigilatu groove adibideak | Honako hauek dira zirrikituaren dimentsio estandarrak (tamaina-barrutiko edozein tamainatako hauts-zigiluak ekoiztu daitezke) | |||||
 |
Rca103
|
Φd | Φd | L | H | |
| 6-9,9 |
ΦD + 8 | 5 | 8 | |||
|
Rca106
|
10-99,9 | ΦD + 10 | 7 | 10 | ||
| 100-200 | ΦD + 15 | 9 | 12 | |||
| > 200 | ΦD + 20 | 12 | 16 | |||

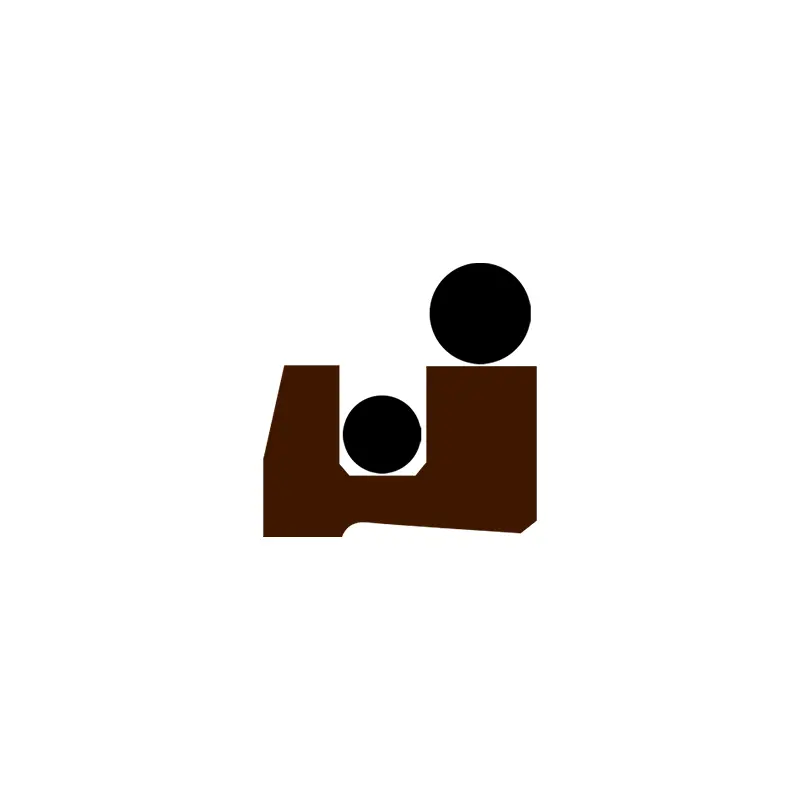

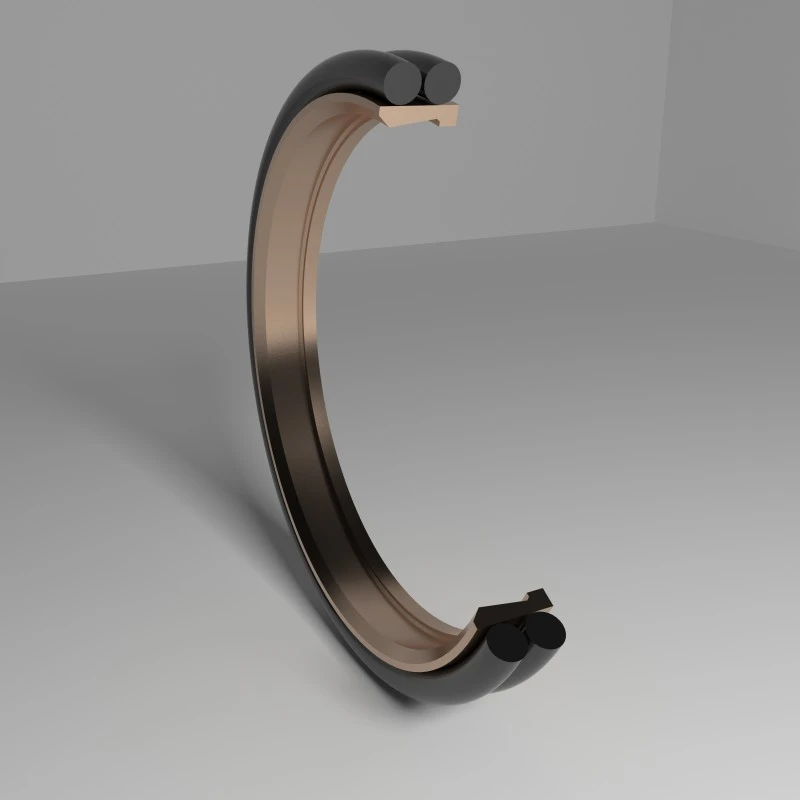

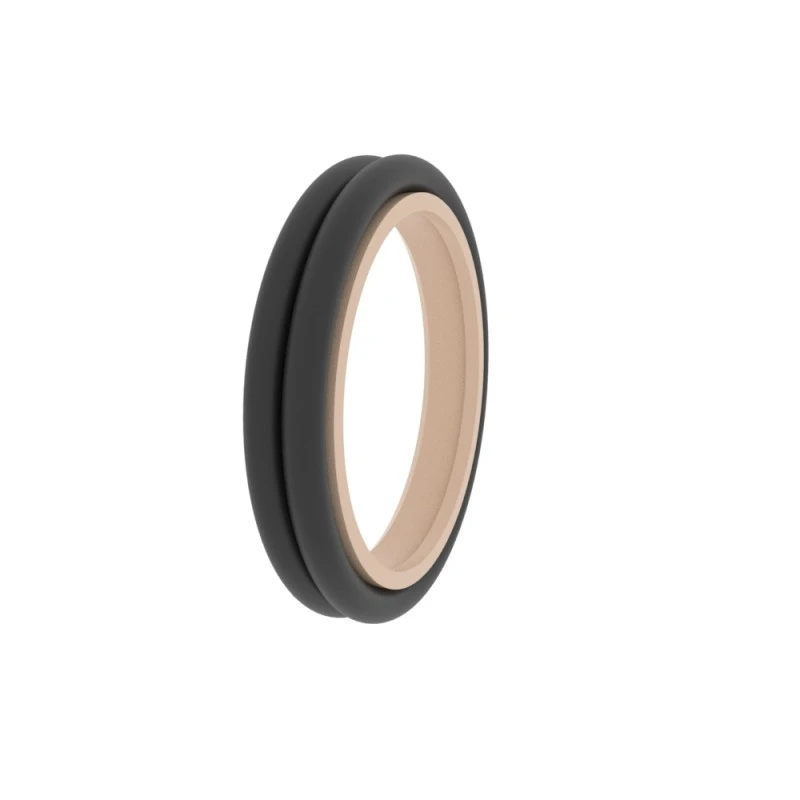

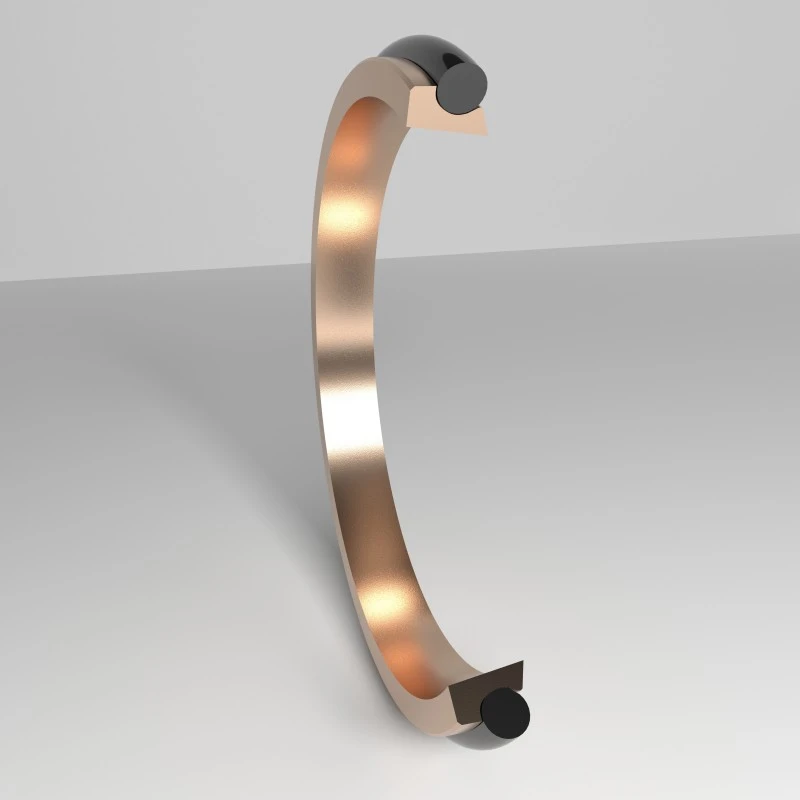

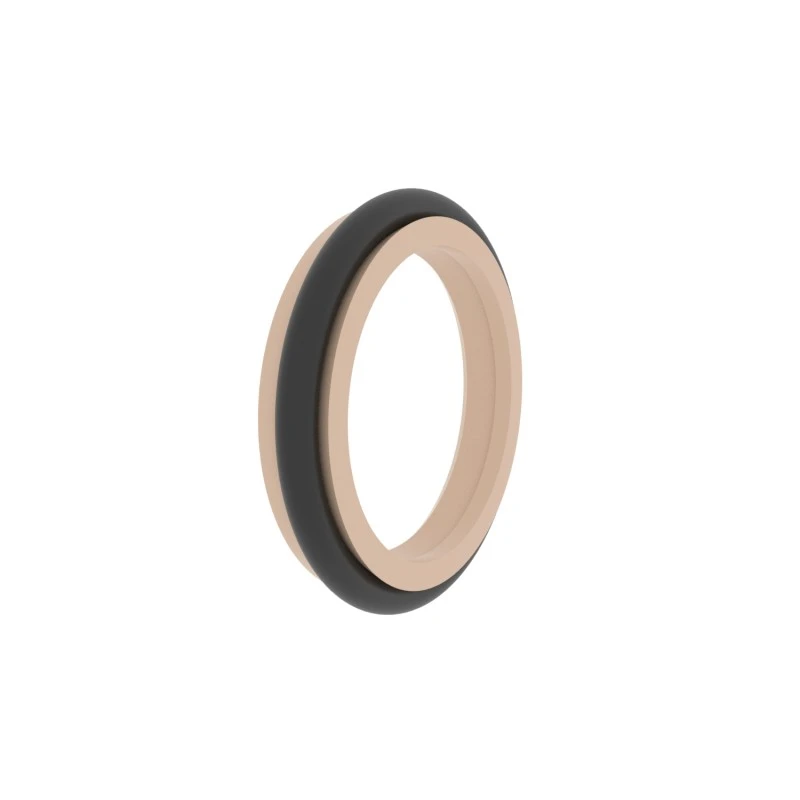

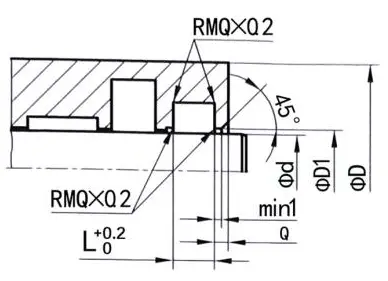

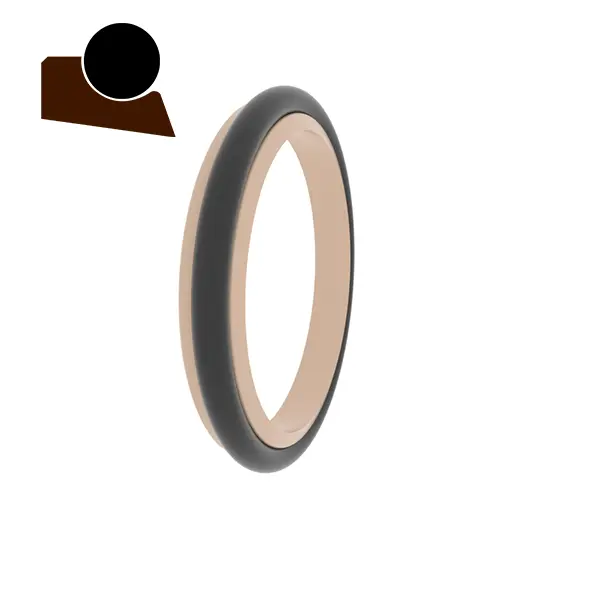

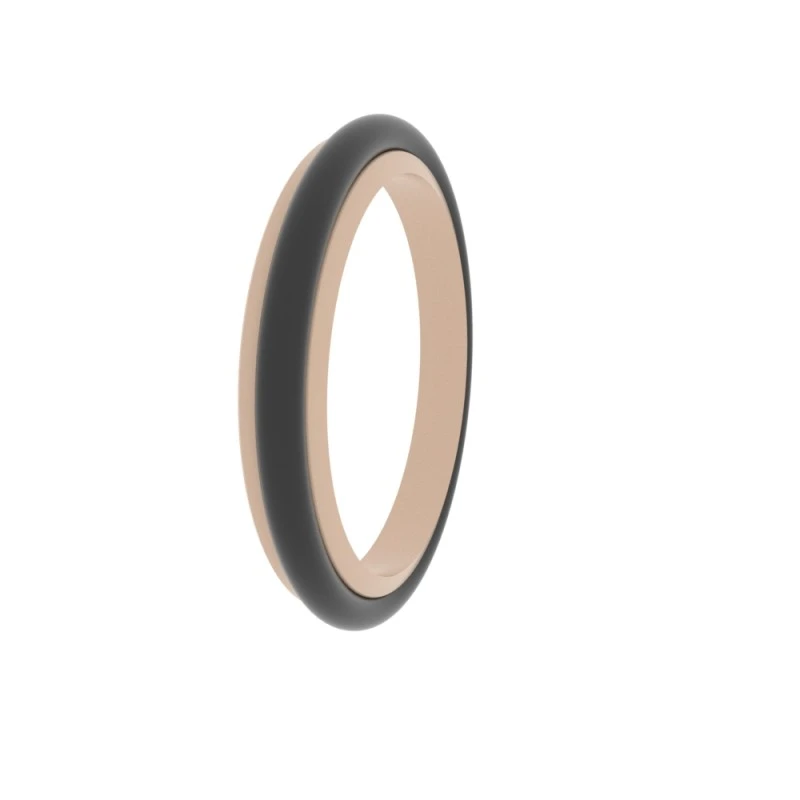

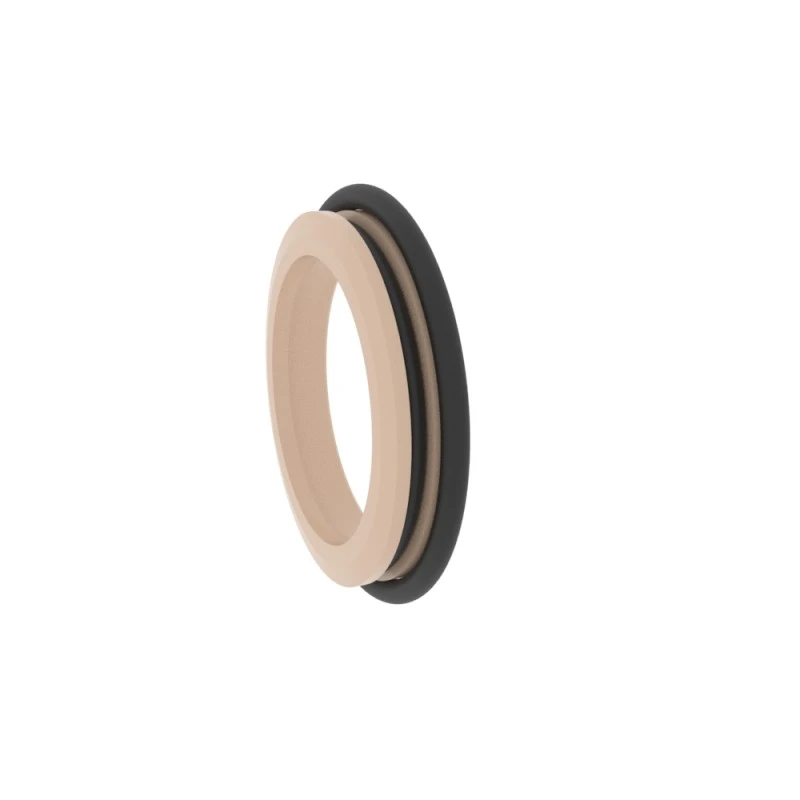

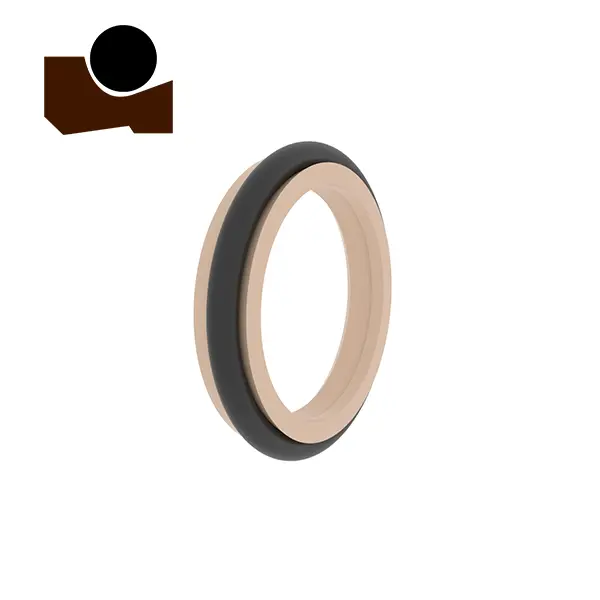

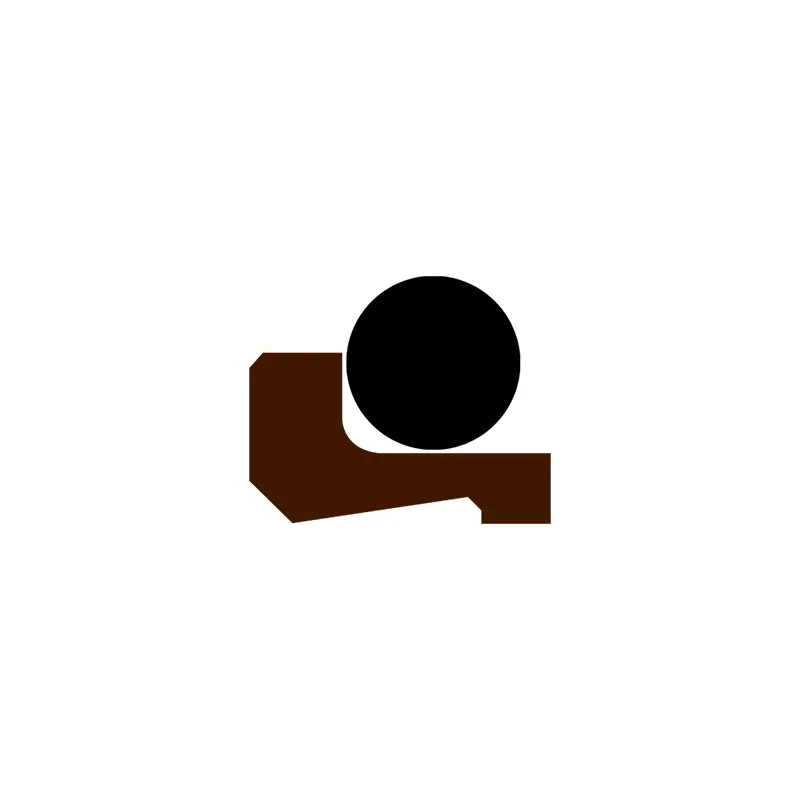

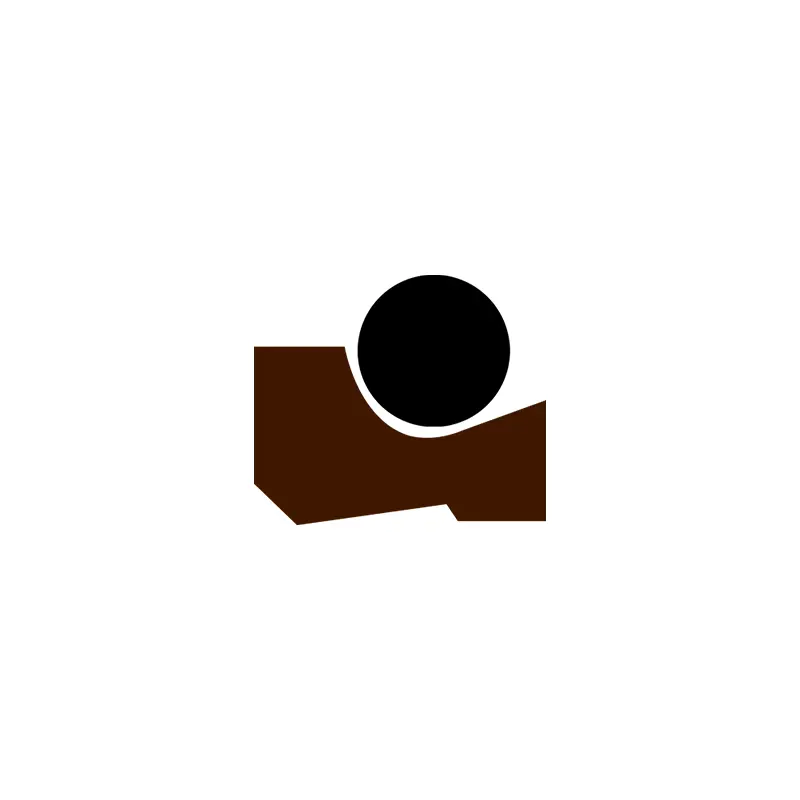

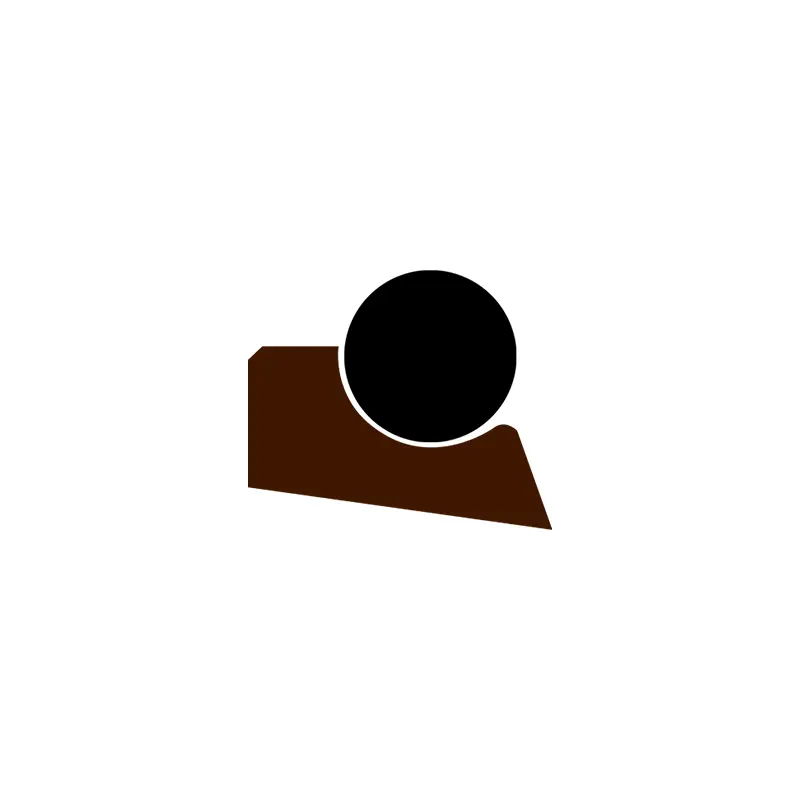

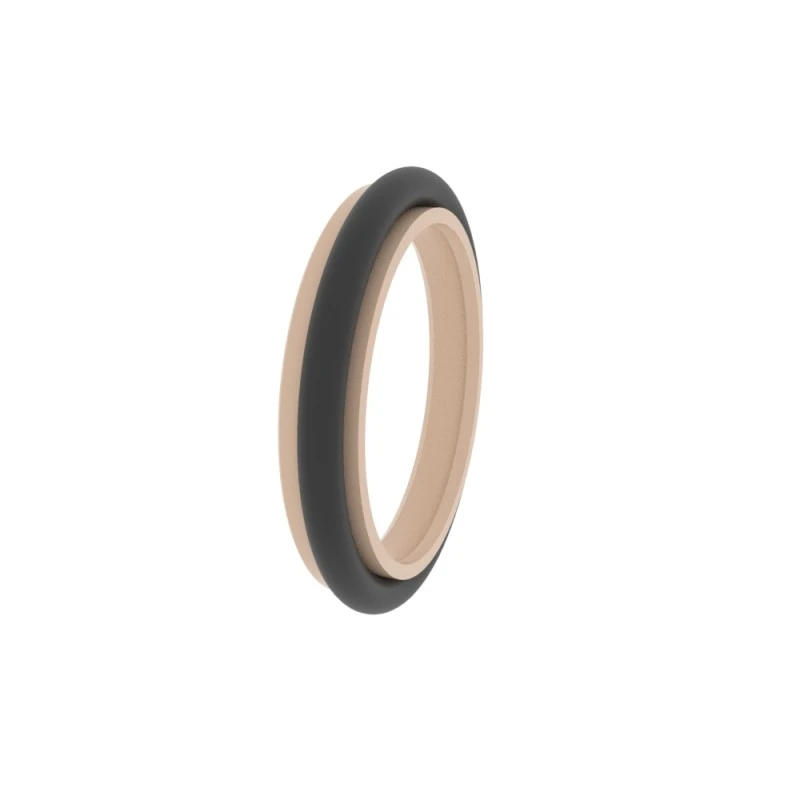

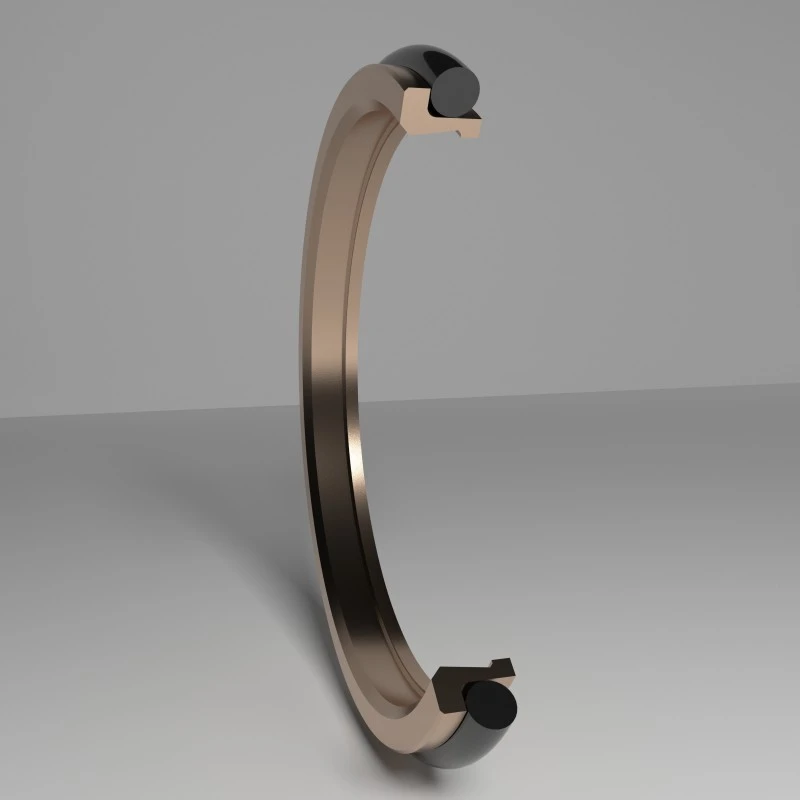

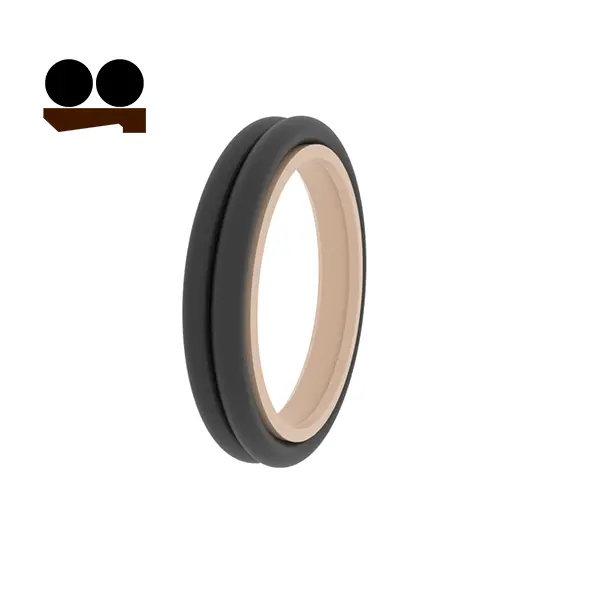

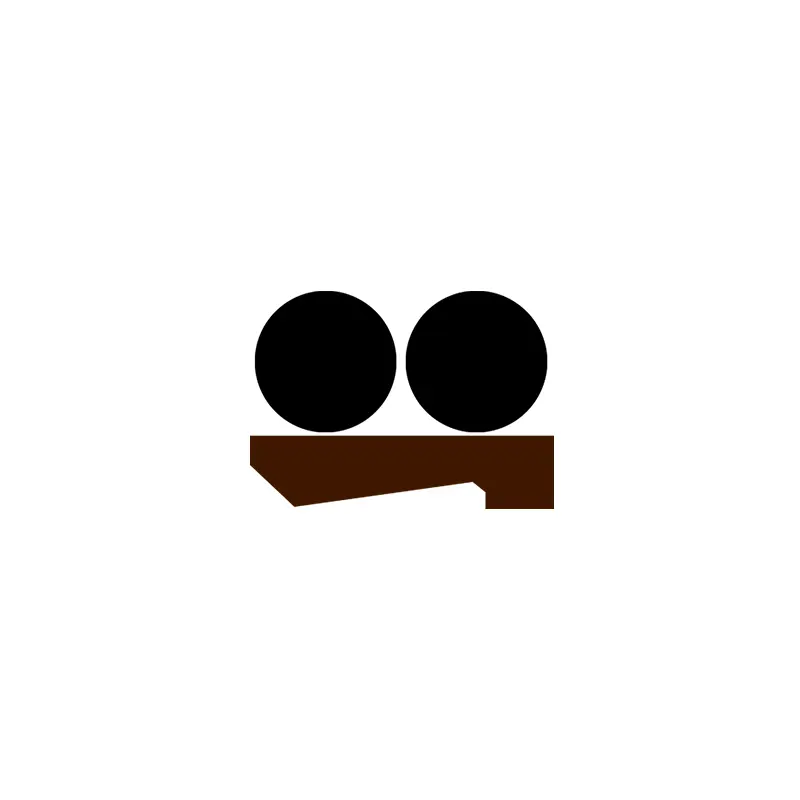

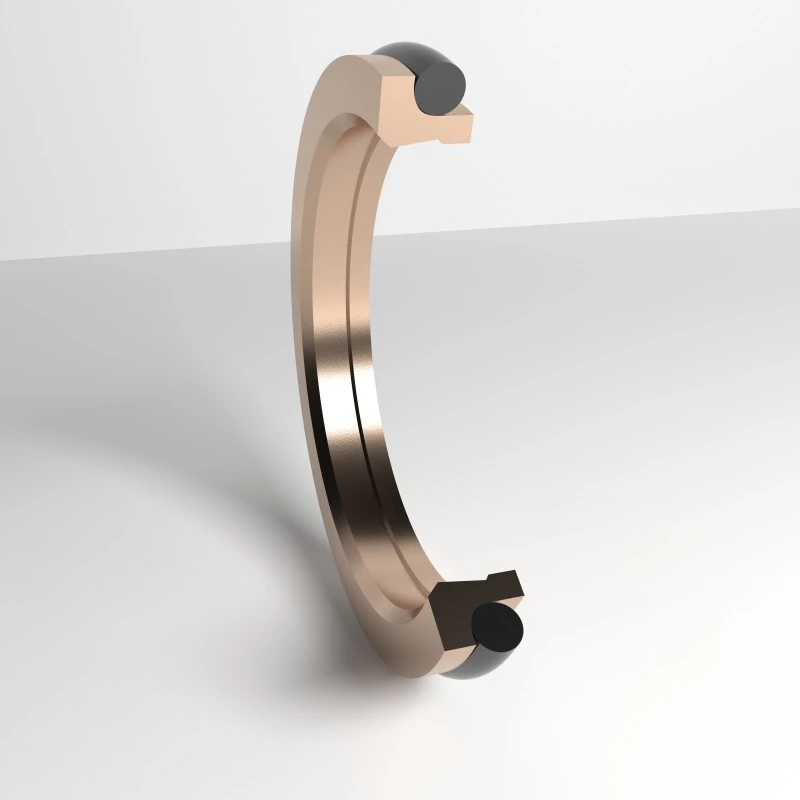

Rca115
Eskaeraren tamaina
ΦD ...... kanpoko diametroa
Φd1 ...... kanpoko diametroa
ΦD ...... barruko diametroa
L ...... Groove Zabalera
| Azaleko akabera | R tmax (μm) | Ra (μm) |
| Azalera irristakorra gomazko / poliuretanozko zigiluekin bat datorren Azalera irristakorra PTFE zigiluekin bat datorren | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Groove Behean Groove Alde | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP profila Laguntza-luzeraren erlazioa | % 50 -95% |
|
| Tolerantzia | |
| ΦD1 H11 | L <10mm +0.2 |
| Φd h11 | L> 10mm +0.3 |
Adibidez

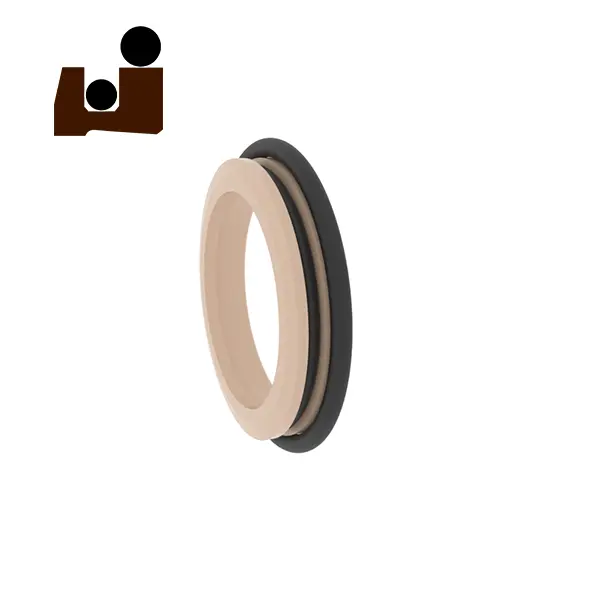

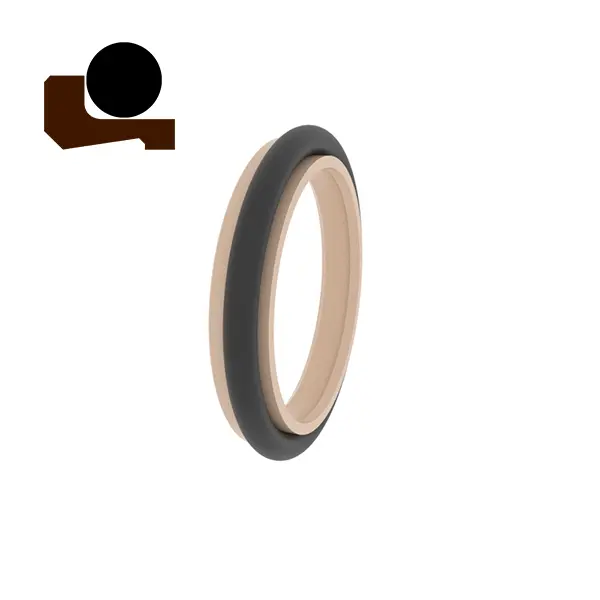

Eredua: Rca115
Groove Tamaina / Hautsaren Zigiluen Altuera: 100x108.8x6
Materiala: PTFE3 + NBR
Zigilu mota: RCA115, RCA118
Aplikazio nagusia: industria kimikoa, elikagaien industria eta servo balbulak
Abantailak: marruskadura-koefiziente baxua, ez da krepeak, instalazio txikiko espazioa, higadura erresistentearen bizitza eta doikuntza eta posizionamendu gaitasun bikainak lanean zehar.
Materiala: tetrafluoroetilenoa, kautxuzko gomazko nitrila edo gomazko fluorina
| Zigilatu groove adibideak | Honako hauek dira zirrikituaren dimentsio estandarrak (tamaina-barrutiko edozein tamainatako hauts-zigiluak ekoiztu daitezke) | |||||||
 |
Rca115
|
Φd | Φd | L | En D1 | a | O-jo | |
| 6-11.9 |
ΦD + 4.8 | 3.7 | D + 1,5 | 2 | 1.78 | |||
| 12-64,9 |
ΦD + 6,8 | 5.0 | D + 1,5 | 2 | 2.62 | |||
|
Rca116
|
65-250,9 | ΦD + 8,8 | 6.0 | D + 1,5 | 3 | 3.53 | ||
| 251-420.9 | ΦD + 12.2 | 8.4 | D + 2 | 3 | 5.33 | |||
| 421-650.9 | ΦD + 16.0 | 11.0 | D + 2 | 4 | 7.00 | |||
| ≥150 | ΦD + 20.0 | 12.0 | D + 2,5 | 5 | 8.40 | |||
