Pistoi zuloetarako zigilu hidraulikoak

Txinako fabrikatzailearen pistoi zuloetarako zigilu hidraulikoak erosi ahal izango dituzu. Gure industria-esperientzia aberatsak eta bezeroari zuzendutako filosofiak hainbat material eta egiturazko konbinazio ugari izan ditzakete, zigiluak, marruskadura baxua, bizitza altua, zigilatze ona behar duten hainbat lan baldintza biltzen dituena, eta batzuek instalazio arazoak ere konpondu ditzakete.

Bidali kontsulta

Produktuaren Deskribapena

Pistoi zuloetarako zigilu hidraulikoak, gure fabrika eta I + G zentroan, banatutako ereduak eta motak daude, bakoitza bere ezaugarriekin, baina kalitate kontrol zorrotza lortu dugu.

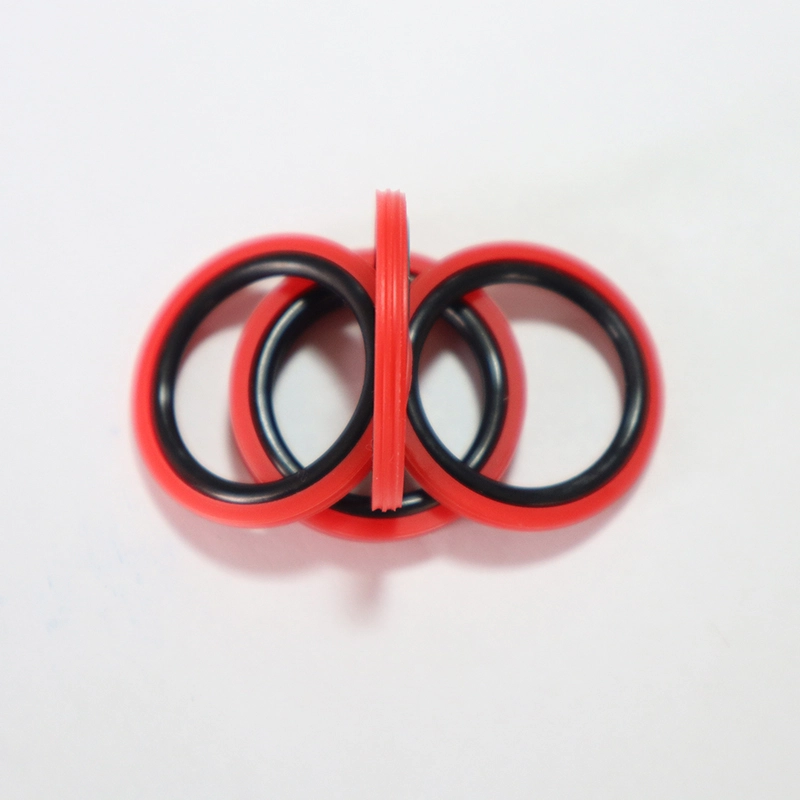

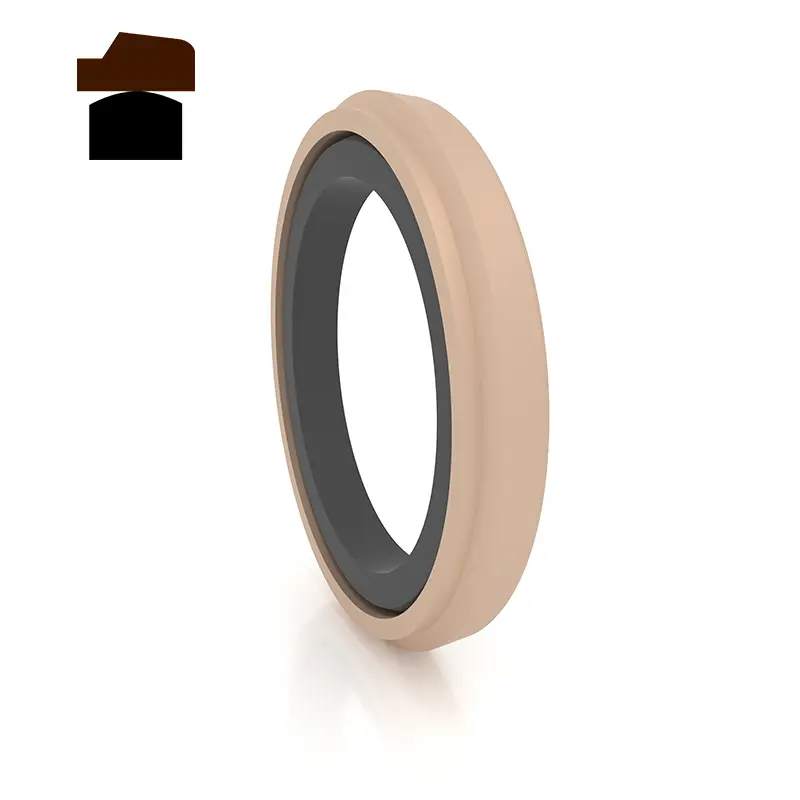

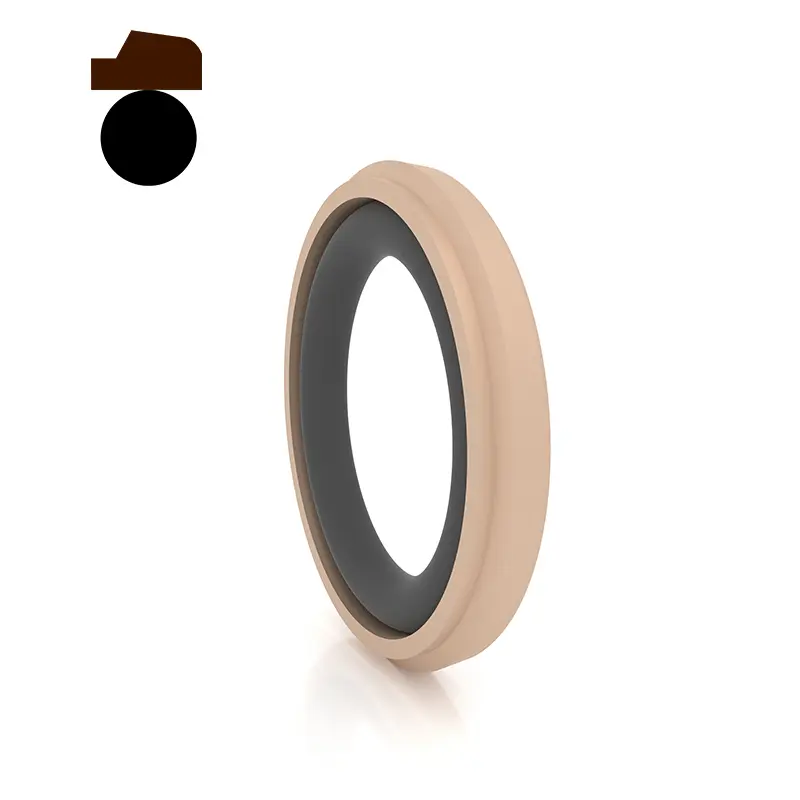

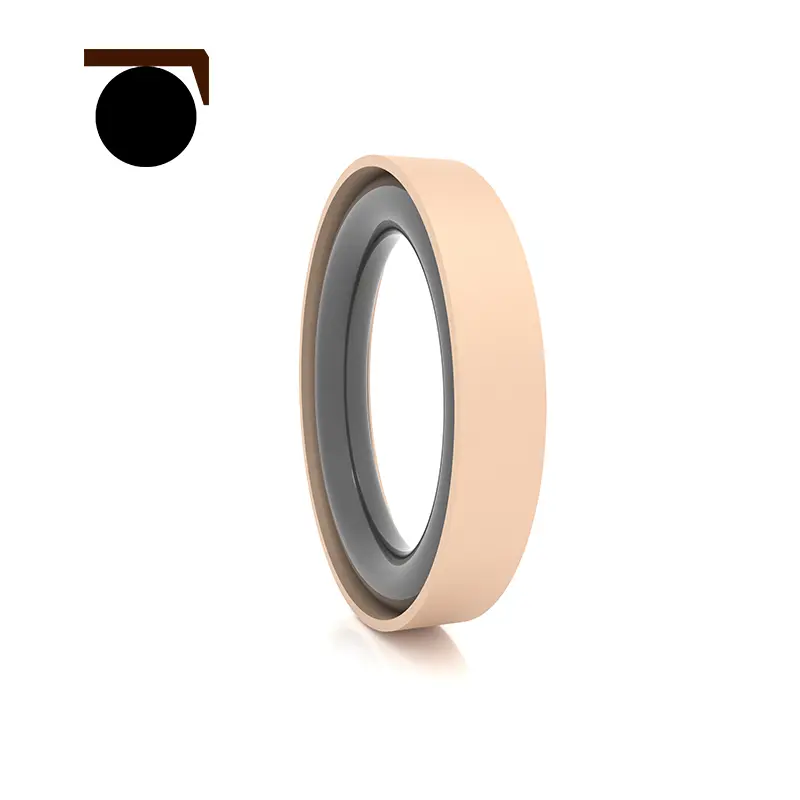

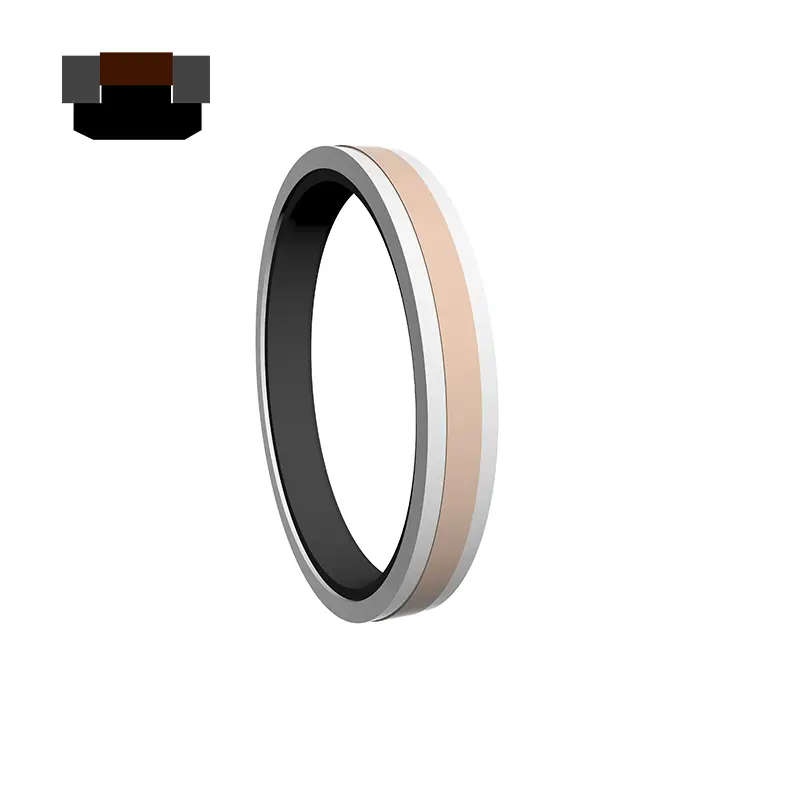

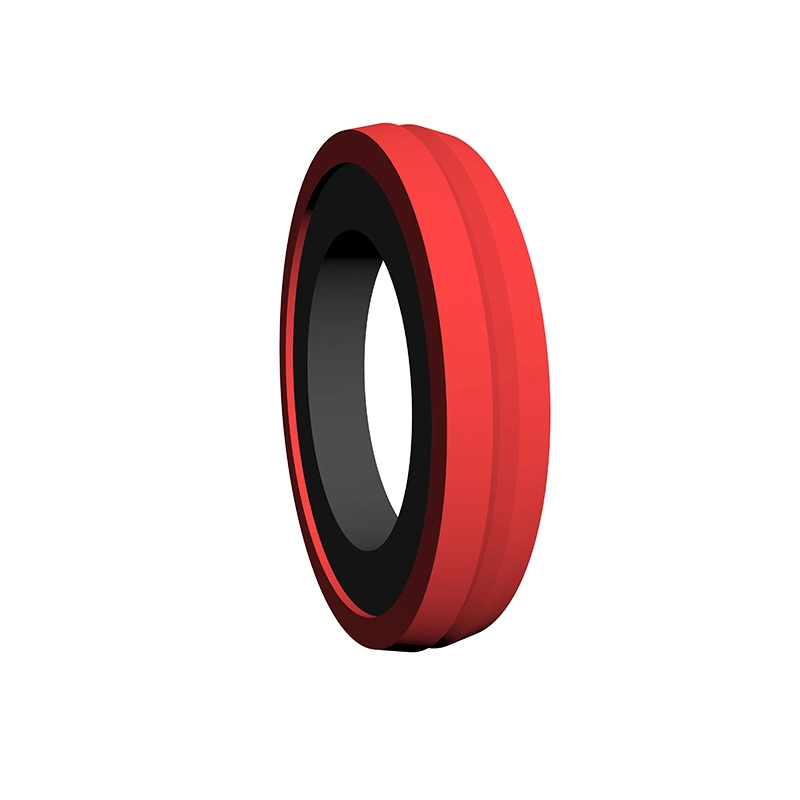

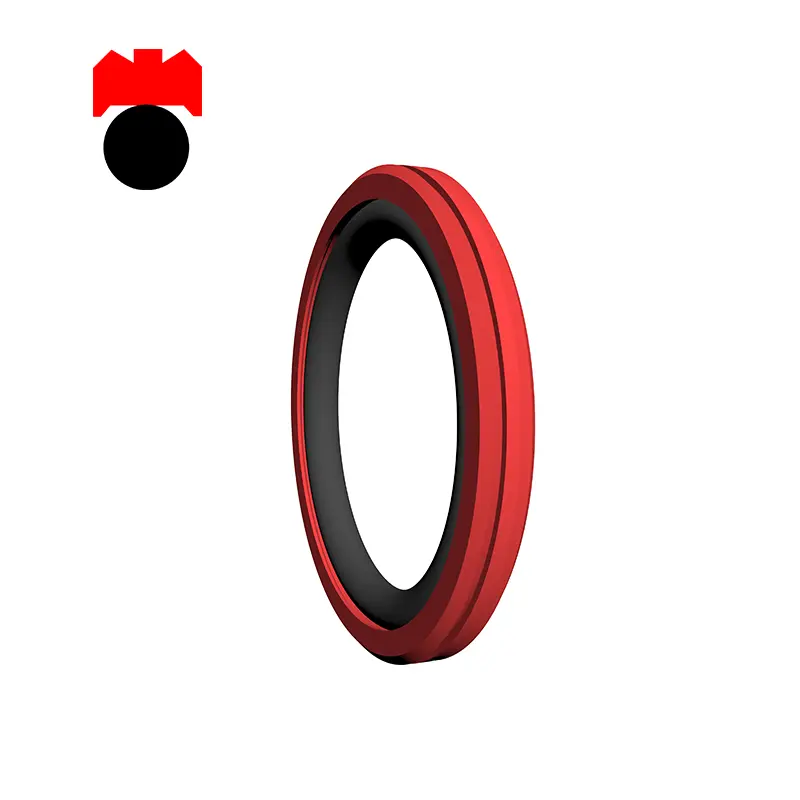

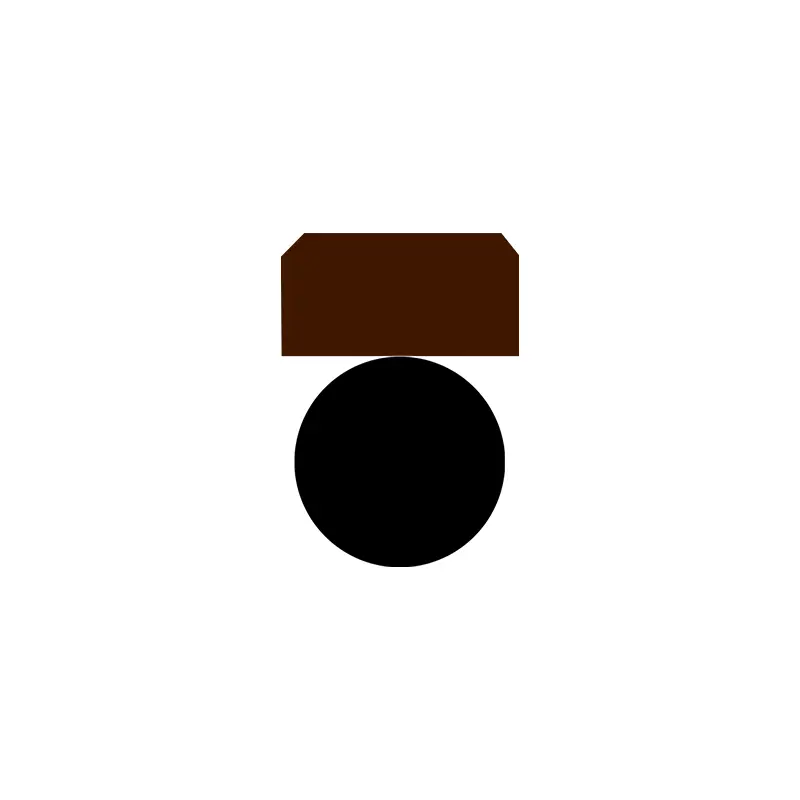

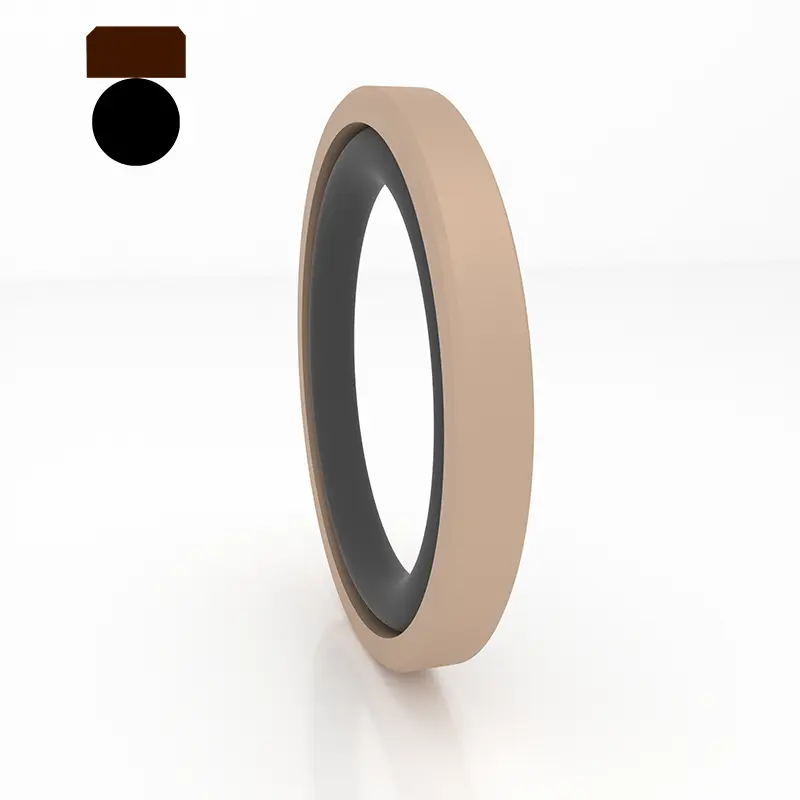

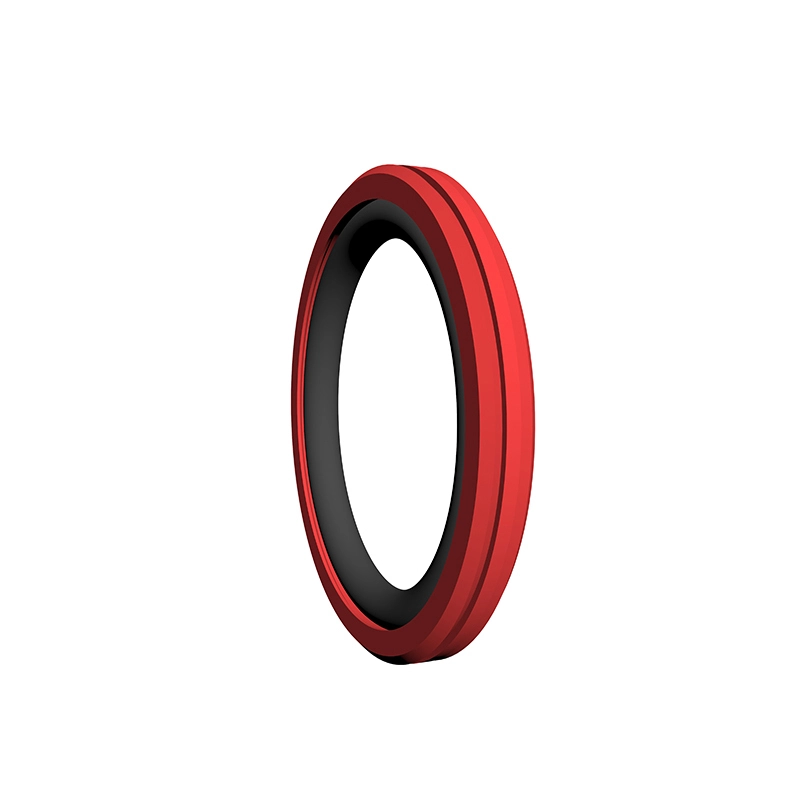

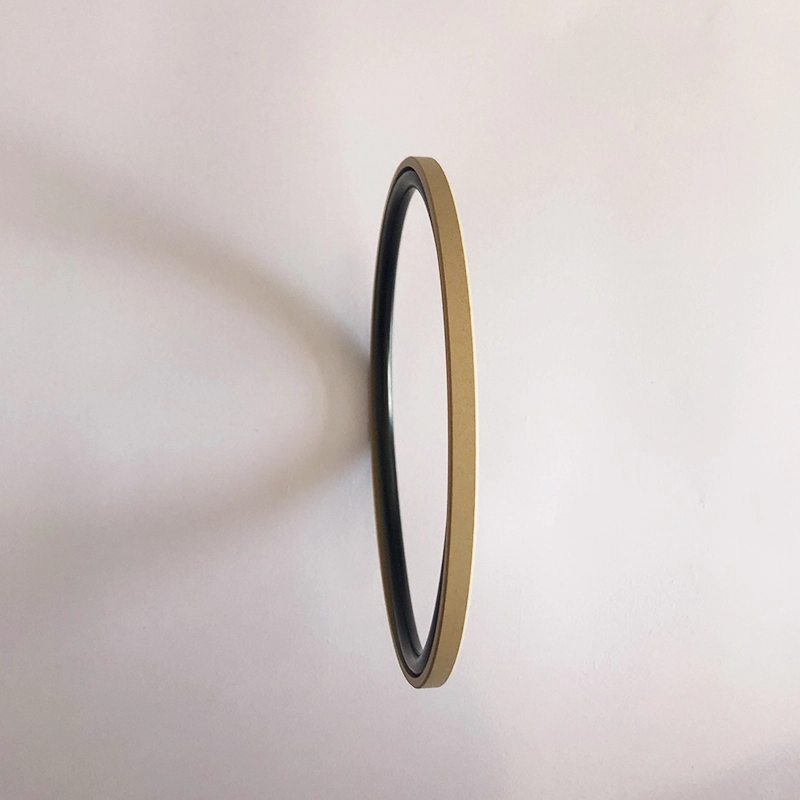

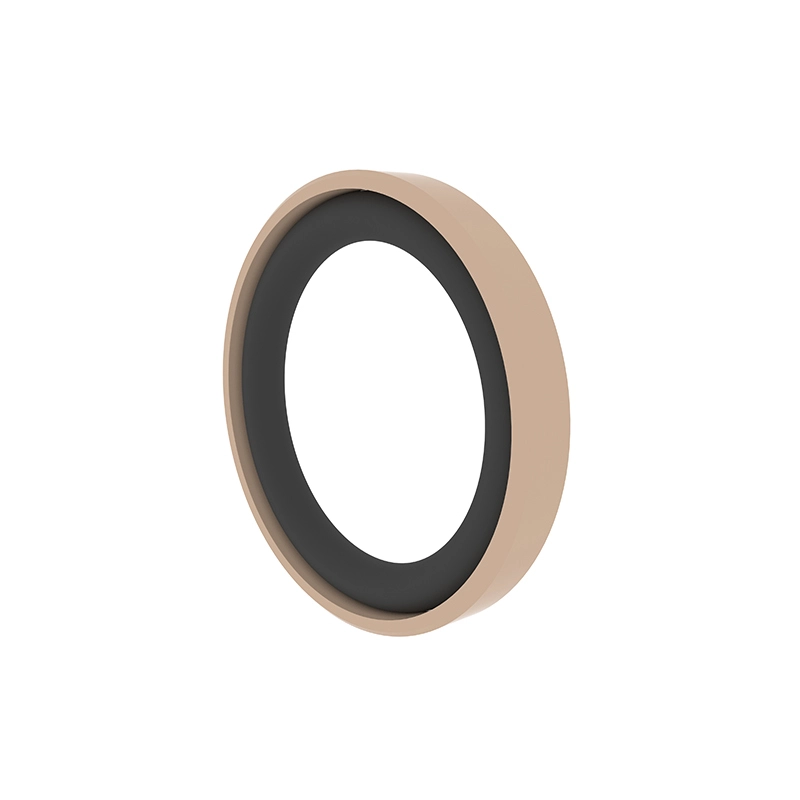

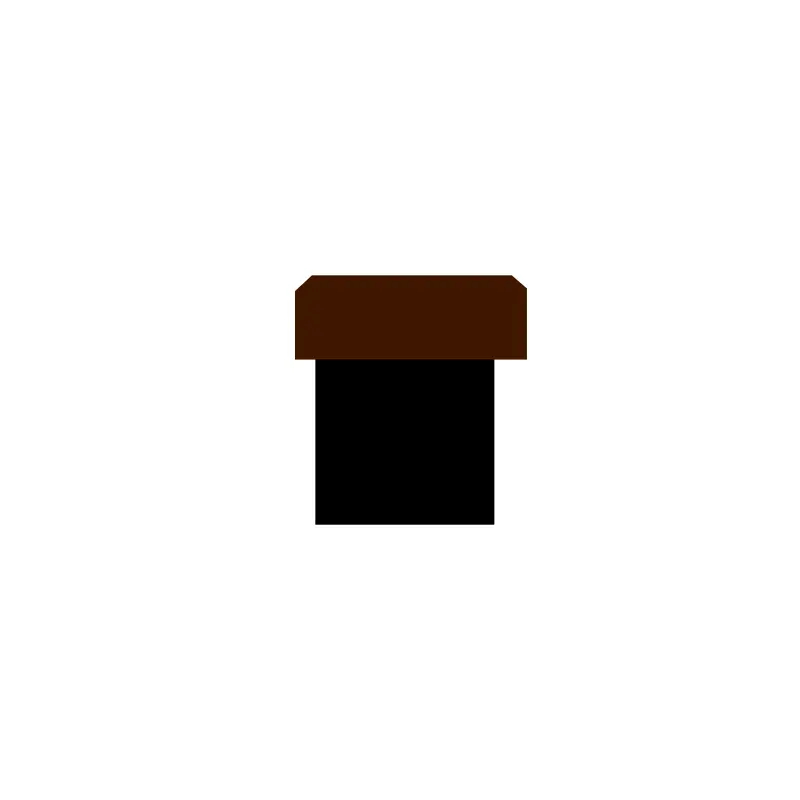

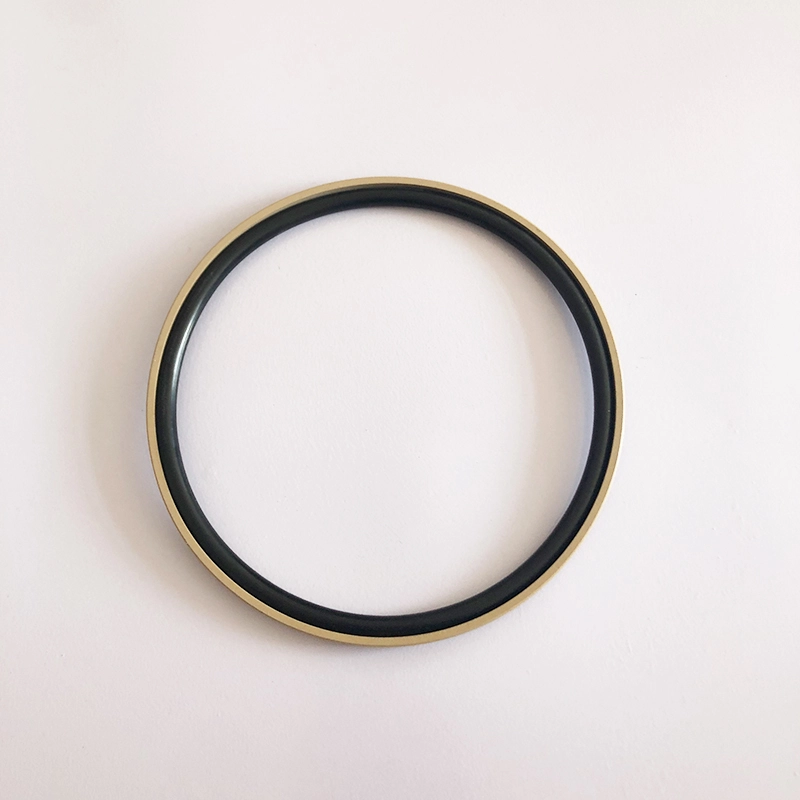

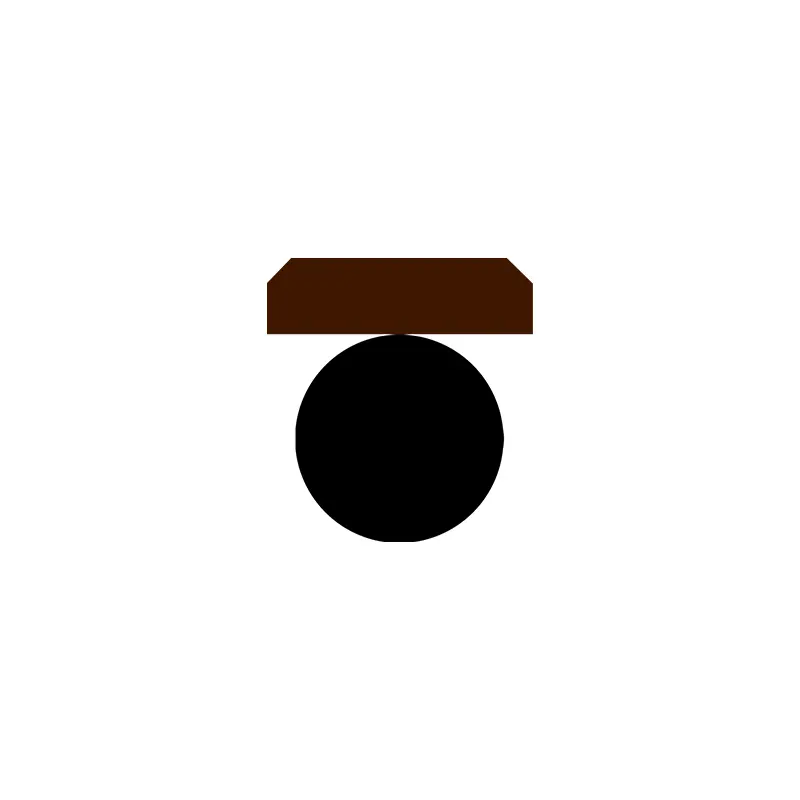

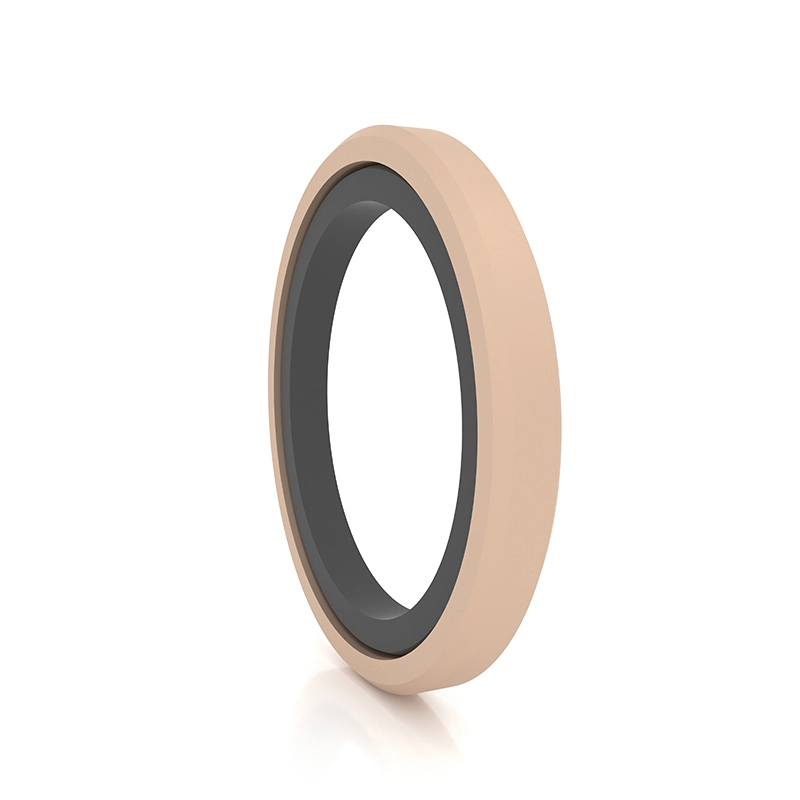

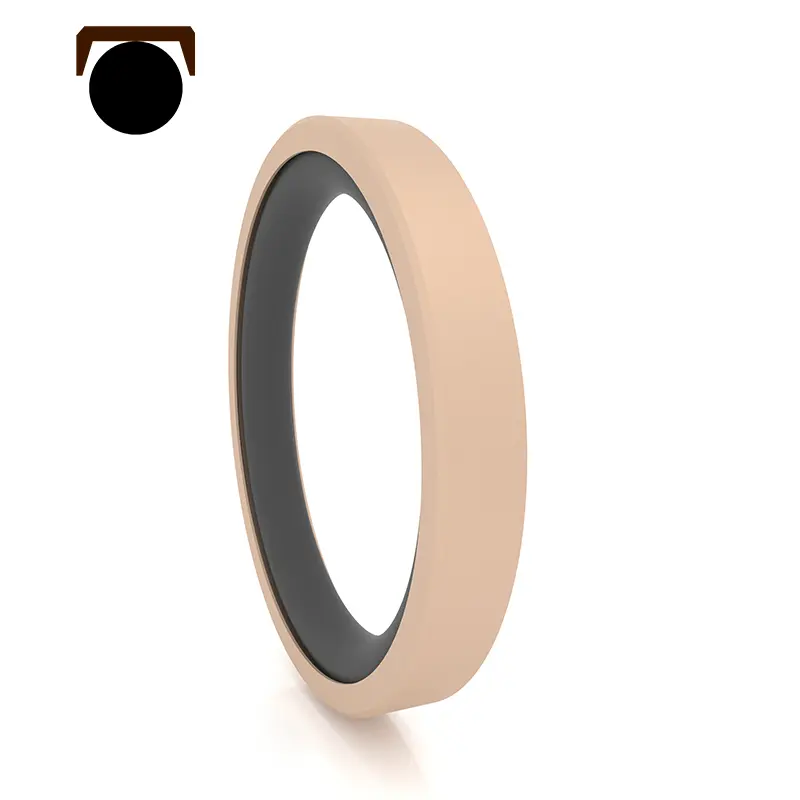

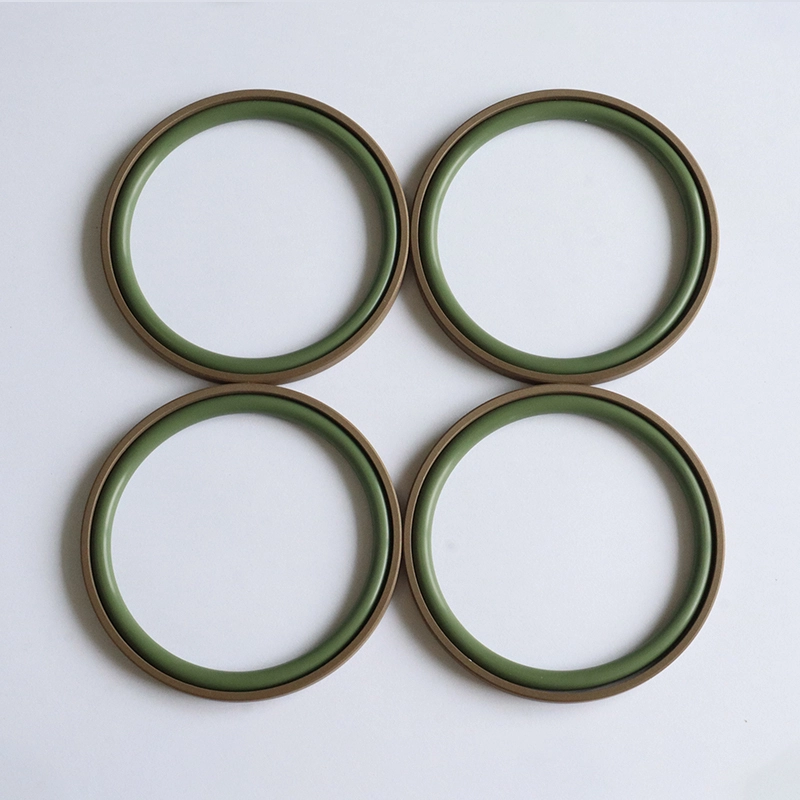

RC61 eta RC62 PTFE-ko angeluzuzen zigilatzeko eraztun batez osatuta daude eta O itxurako gomazko eraztuna, hidraulikoen elkarrekiko presioaren zigilatzea. RC61-B betetako PTFE urratsa estalitako eraztun batez osatuta dago eta O itxurako gomazko eraztuna, mugimenduen elkarrekiko hidraulikoetarako unidirectional presio zigilatzea. RC62-B alderantzizko urratsa duen zigilua da, unidirectional presioaren zigilatzea zigilatzeko egokia. O-eraztunak indar erradiala eskaintzen du eta zigilatzeko eraztunaren higadura konpentsatzen du. Oro har, ekipamendu hidrauliko astunetarako gida eraztun batekin erabiltzen da. Zirrikitu (irekiak) zirrikituak erabili behar dira 30mm baino gutxiago duten diametroa duten zilindroetarako. Ezaugarriak:

1. Marruskadura baxua, hasierako erresistentzia txikia, mugimendu leuna, marruskadura berdina eta estatikoa, ez da arrastorik;

2. Presioaren egonkortasun oso altua presioaren eta baldintza gogorren azpian;

3. Bizitza luzea, oliorik gabeko lubrifikazio zigiluetarako erabil daiteke;

4. Ur gutxiko euskarriak zigilatzeko erabil daiteke, hala nola ura;

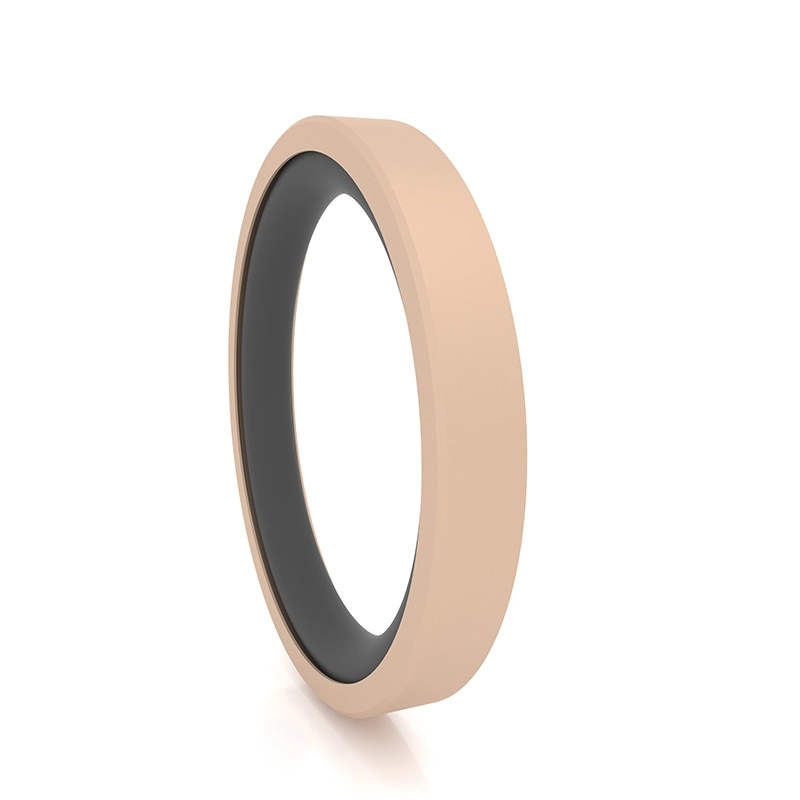

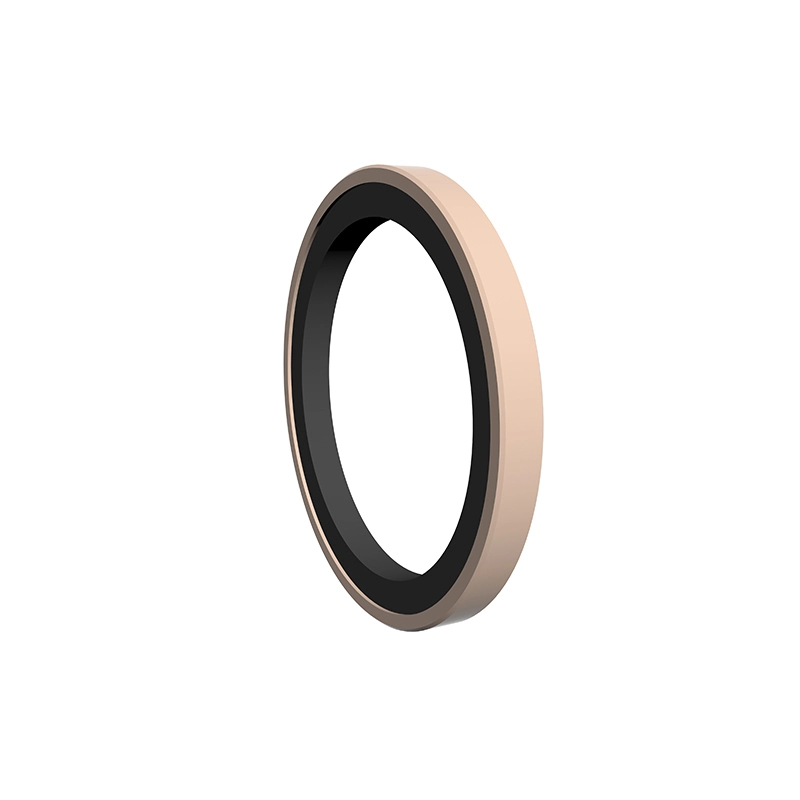

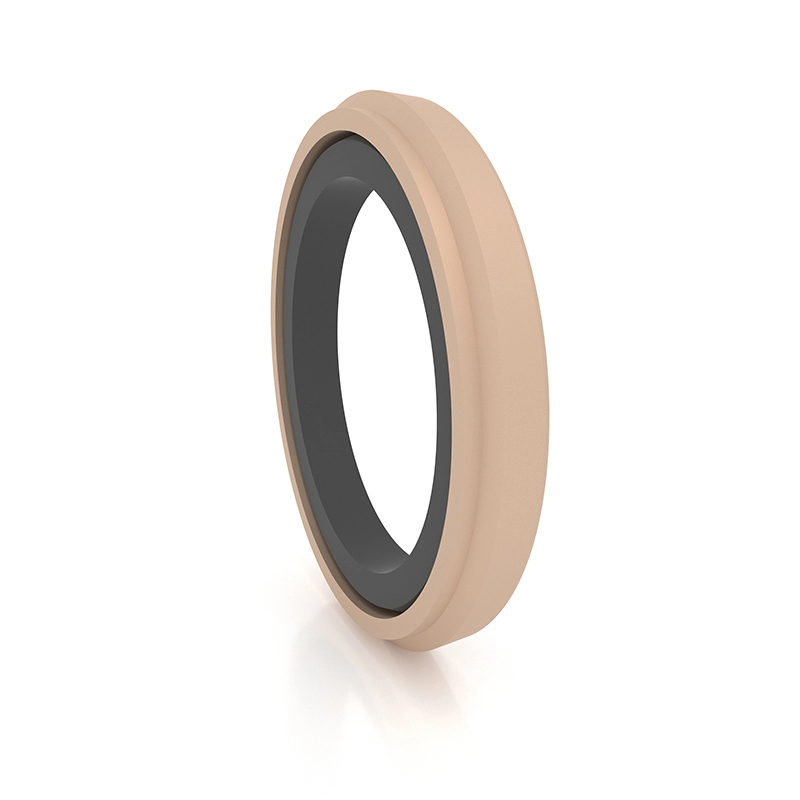

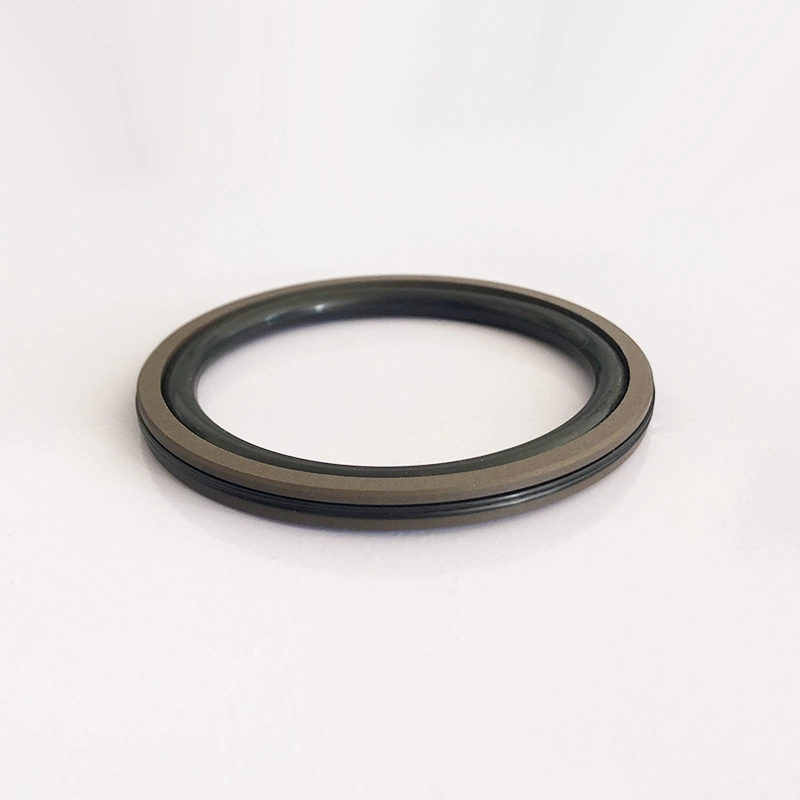

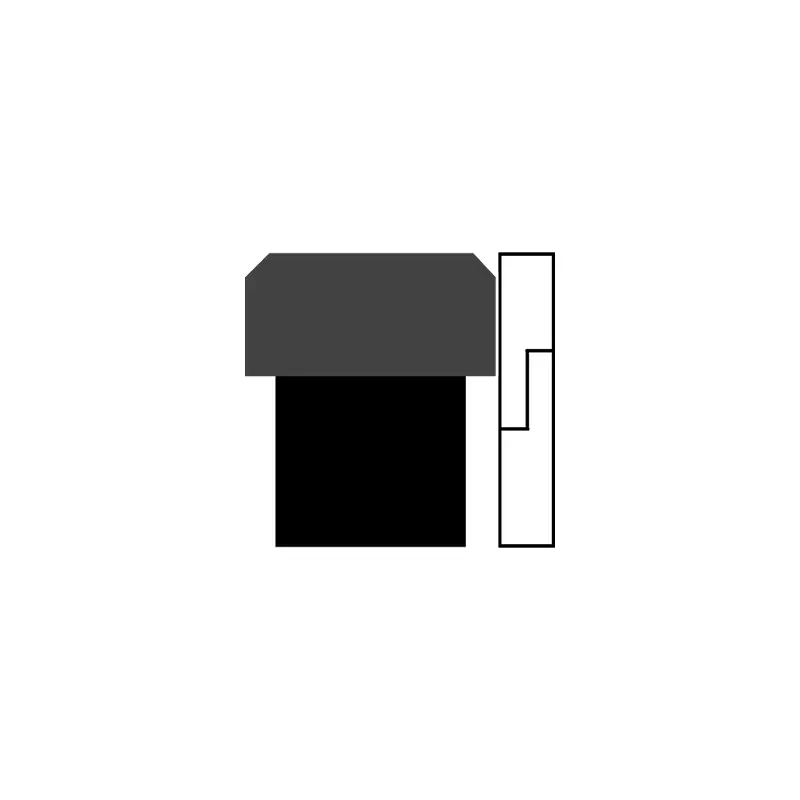

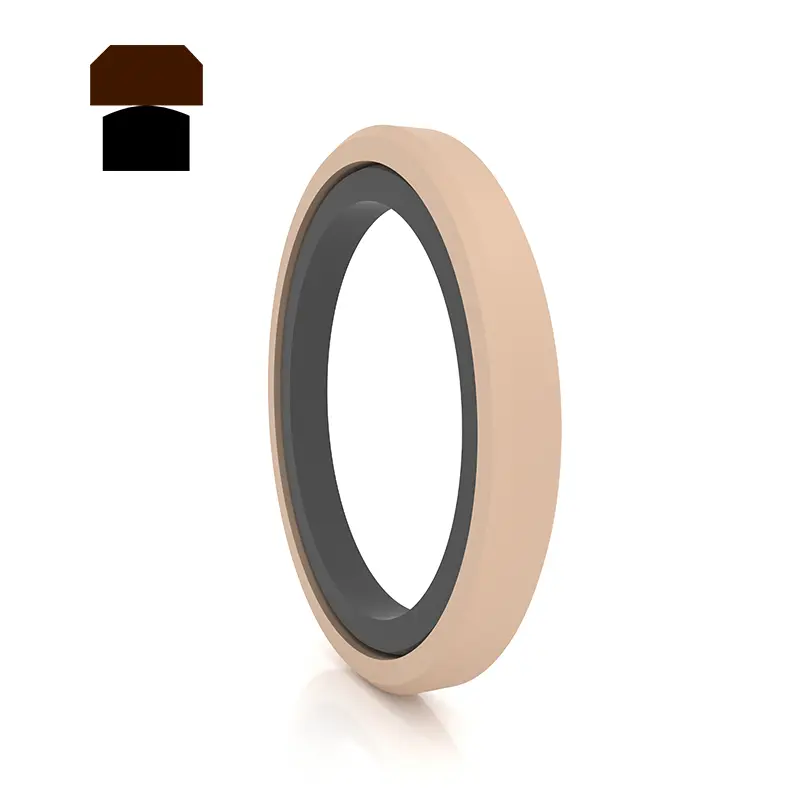

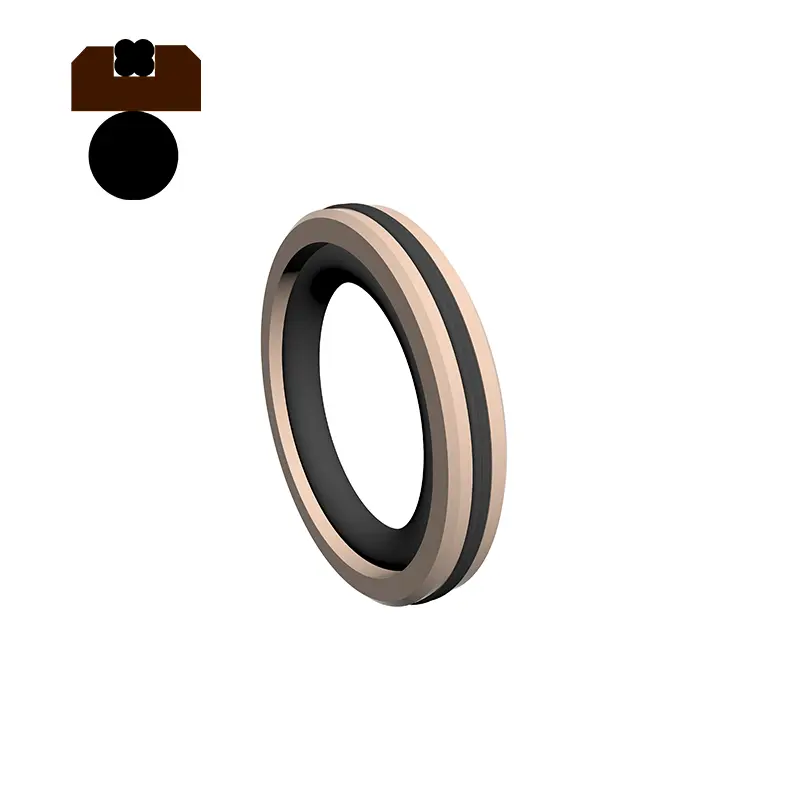

Ados, material bereziko eta gomazko eraztun laukizuzenarekin egindako zigilu irekiko eraztun termoplastiko batez osatuta dago, hau da, bidirectional presio zigilatzeko mugimendu hidraulikoetarako egokia da. Kautxuzko eraztunak indar erradiala eskaintzen du eta zigilatzeko eraztunaren higadura konpentsatzen du. Zigilatzeko eraztunak egitura irekia hartzen duenez, GLYD eraztunak instalatu beharreko tresna bereziak behar dituen arazoa konpondu behar da. Ezaugarriak:

1. Marruskadura baxua, hasierako erresistentzia txikia, mugimendu leuna, ez da arrastorik;

2. Presioaren egonkortasun oso altua presioaren eta baldintza gogorren azpian;

3. Instalazio sinplea eta erosoa, ez da muntaia tresnarik behar;

4. Ur gutxiko euskarriak zigilatzeko erabil daiteke, hala nola ura;

5. Estrusioaren aurkako errendimendu ona, estrusioen hutsune handiagoa ahalbidetuz.

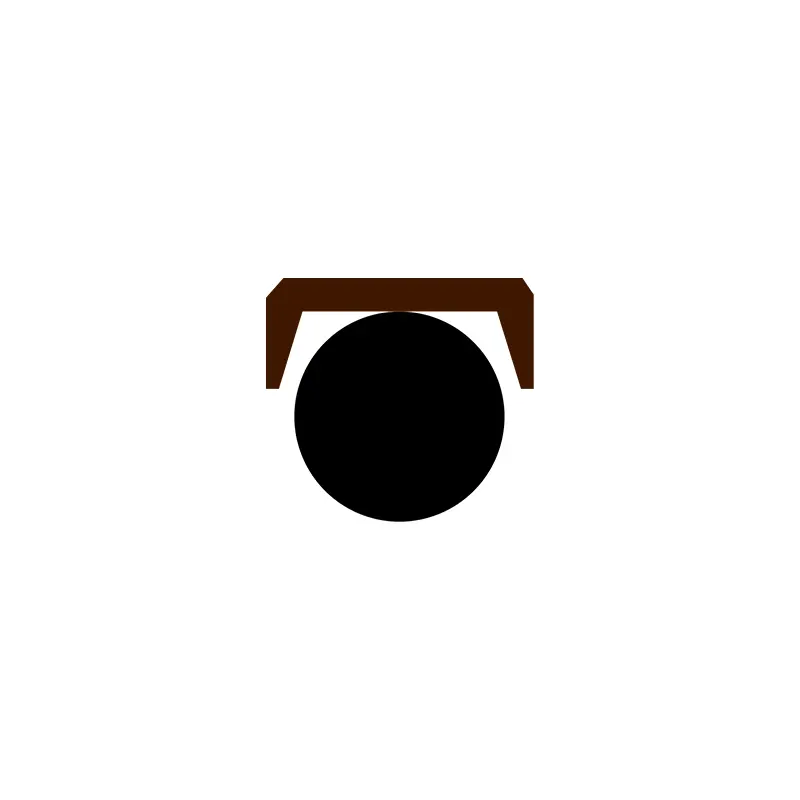

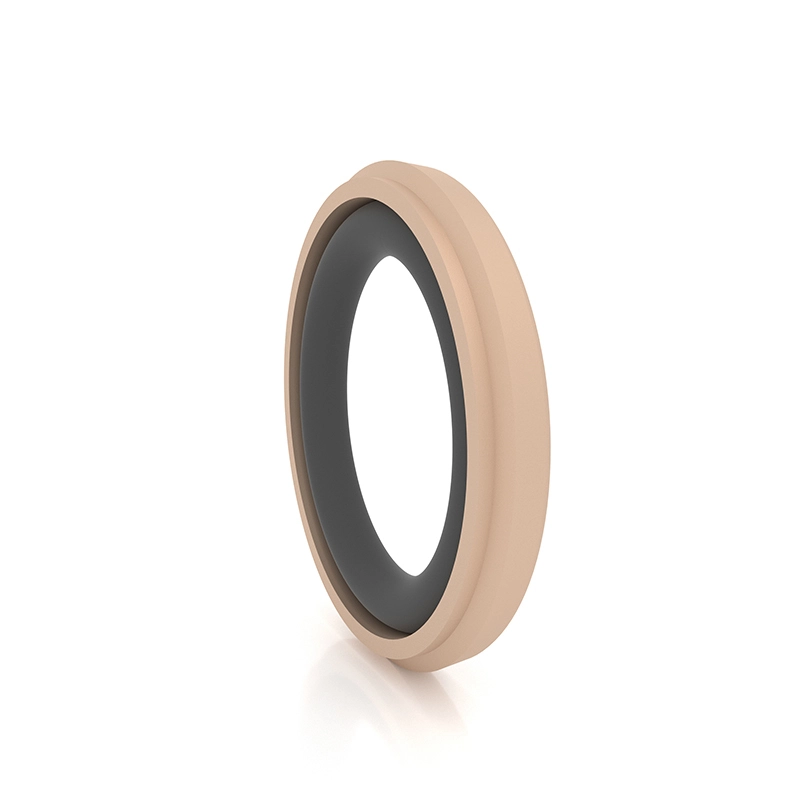

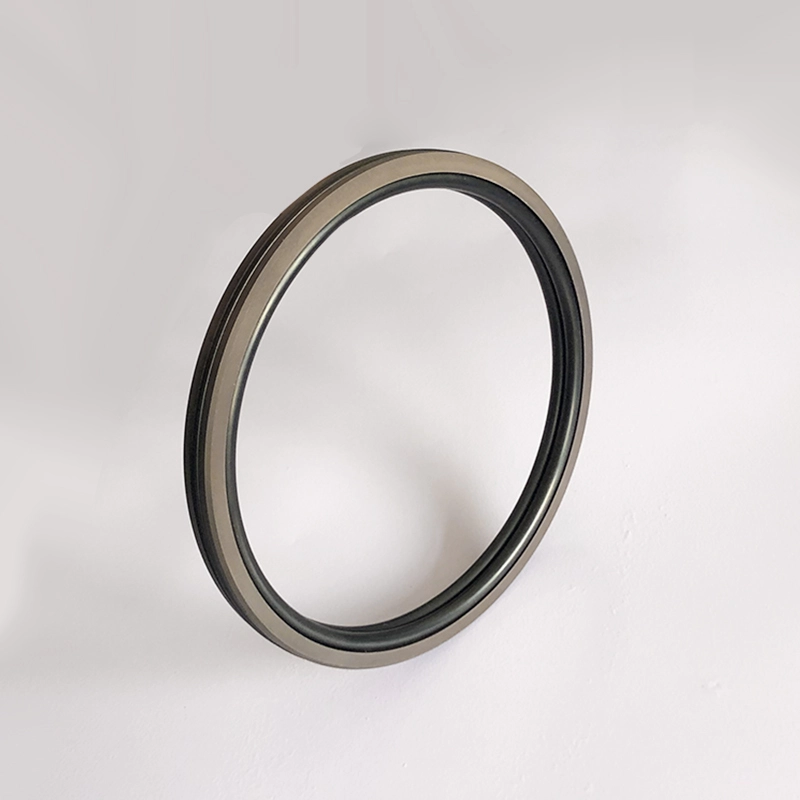

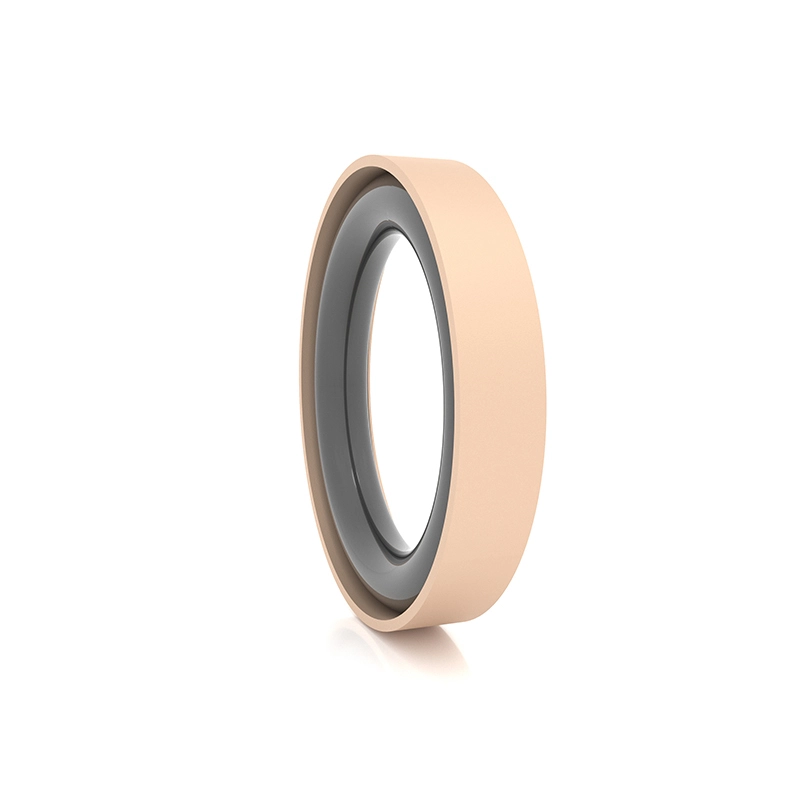

RC63 PTFE txaparen itxurako zigilatzeko eraztun batez osatuta dago eta O itxurako gomazko eraztun batez osatuta dago, hau da, bidirectional presio zigilatzeko mugimendu hidrauliko eta pneumatikoetarako egokia da. O itxurako eraztunak indar erradiala eskaintzen du eta zigilatzeko eraztunaren higadura konpentsatzen du. Zigilatze eraztunak ezpainen diseinu mehe bat hartzen duenez, jarraipen-konpentsazio gaitasuna ona da, beraz, zigilatzeko errendimendua ona da eta GB12350 eraztun zirrikituan instalatu daiteke. Zirrikitu (irekiak) zirrikituak erabili behar dira zilindroko diametroak 30mm baino gutxiago. Ezaugarriak:

1. Hidrauliko eta pneumatikoetarako erabil daiteke, eta presio bidirablearen zigilatzeko erabil daiteke;

2. Marruskadura baxua, abiapuntu txikia, mugimendu leuna, marruskadura berdina eta estatikoa, ez da arrastorik;

3. Bizitza luzea, oliorik gabeko lubrifikazio zigiluetarako erabil daiteke;

Egiturazko espazio txikia, instalazio erraza eta mantentzea;

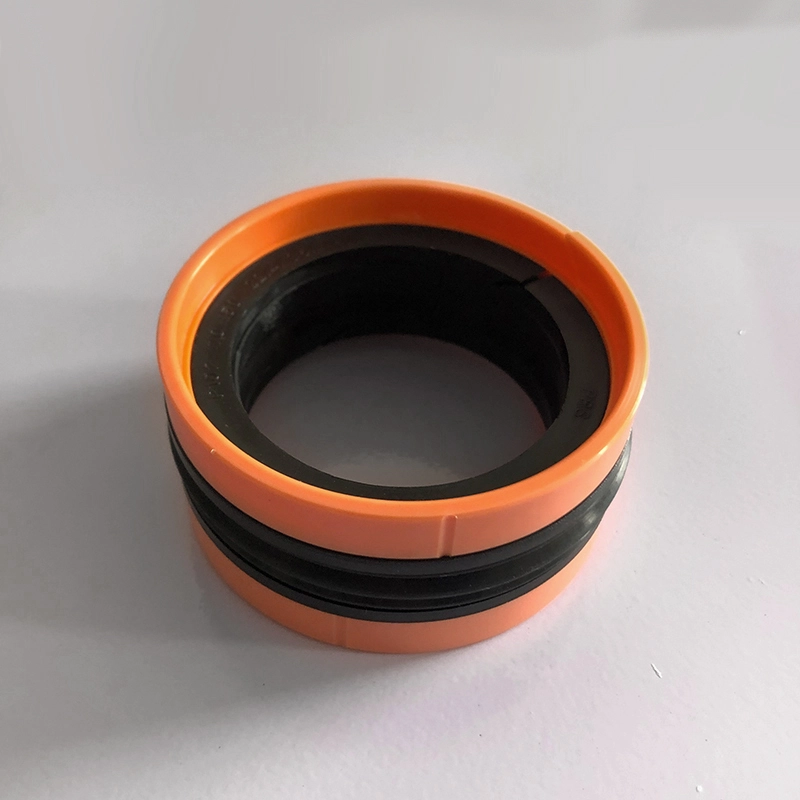

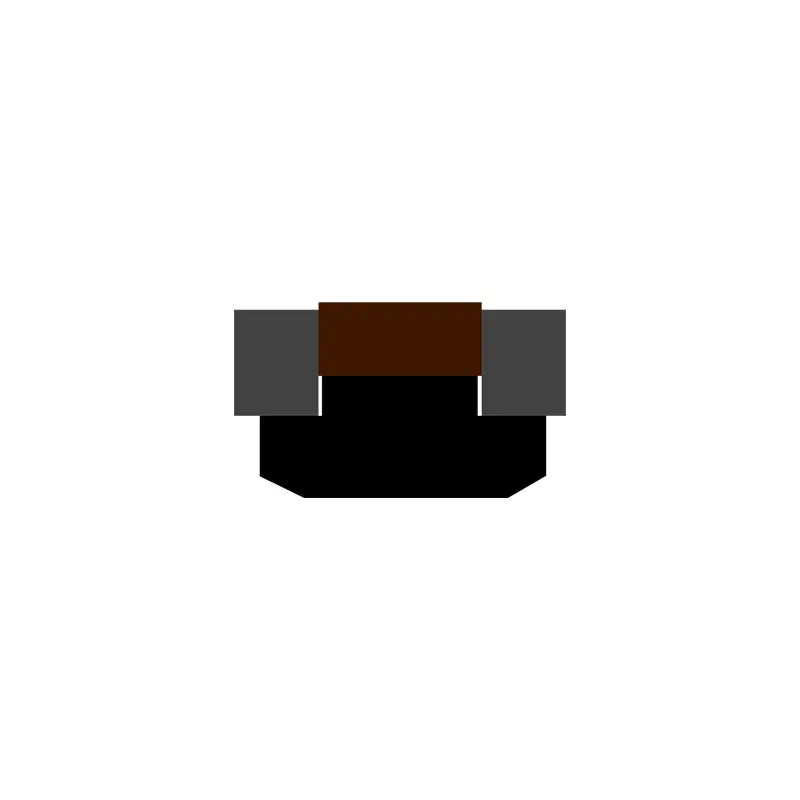

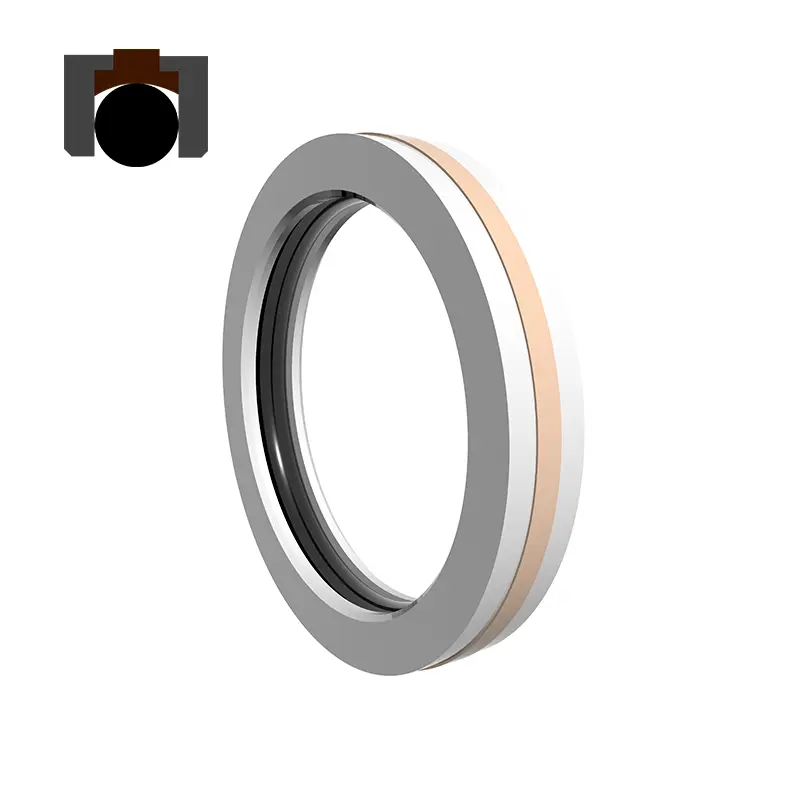

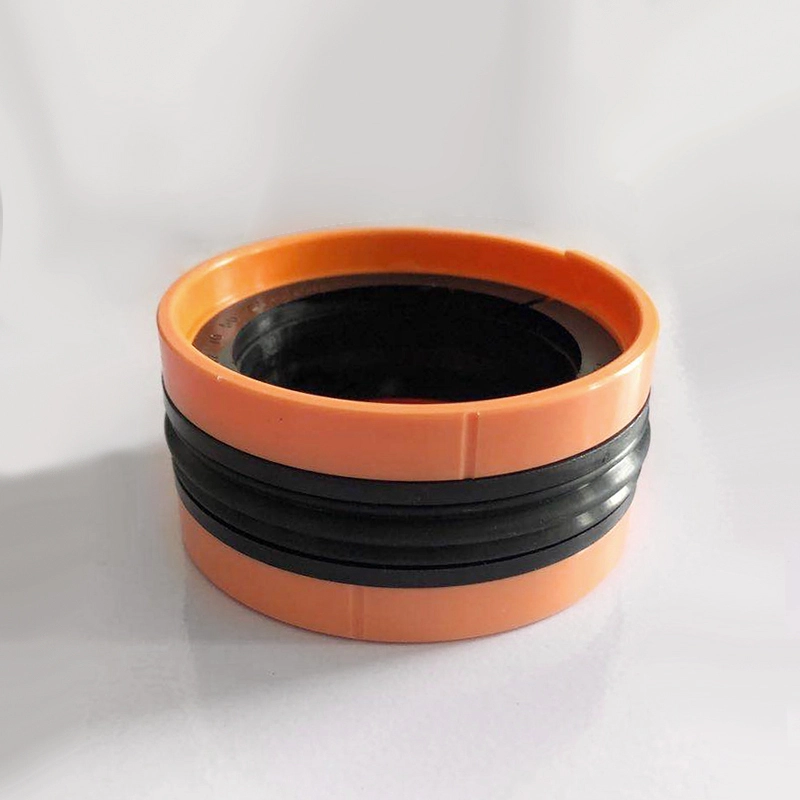

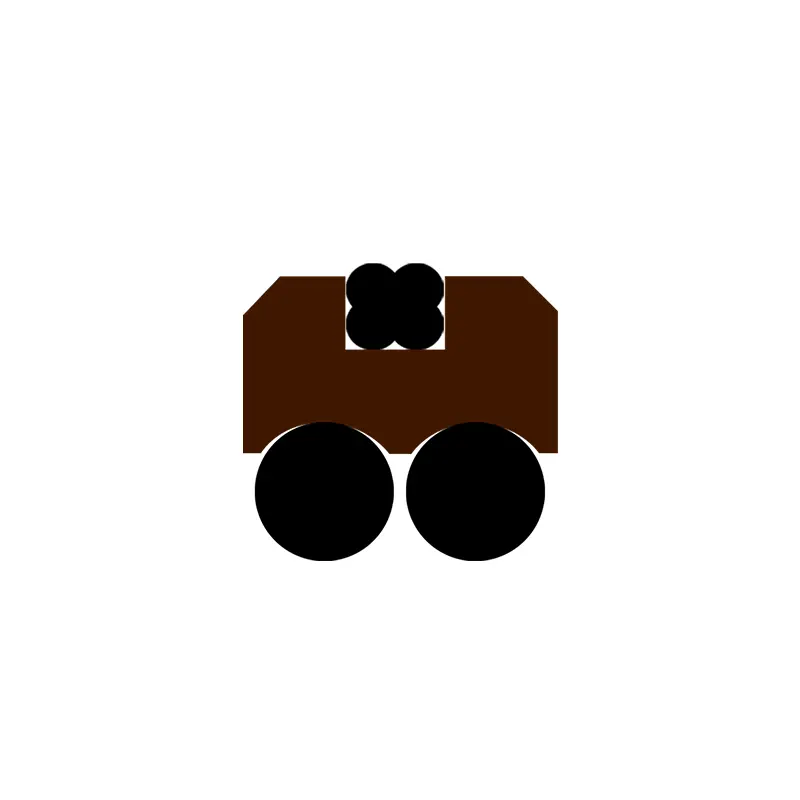

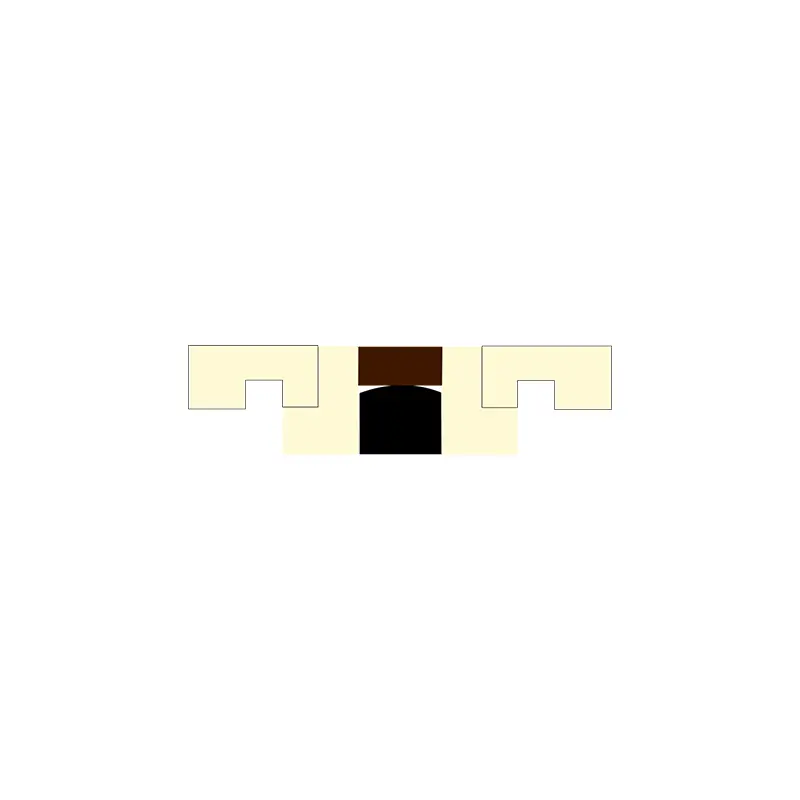

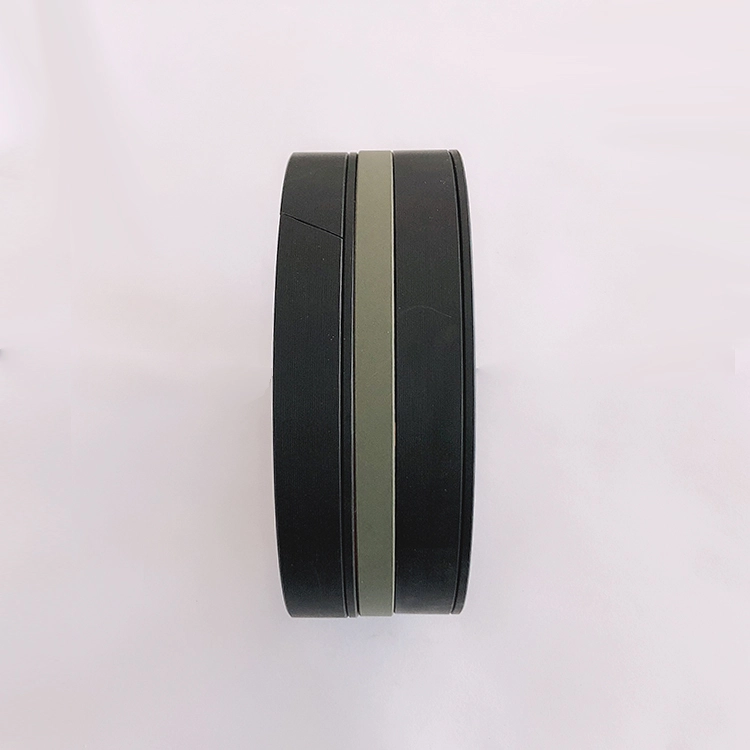

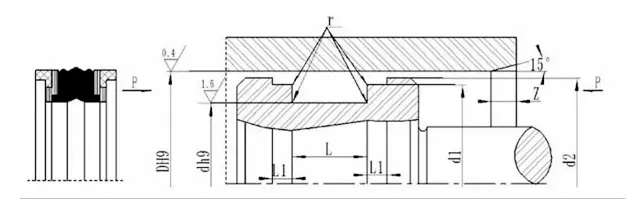

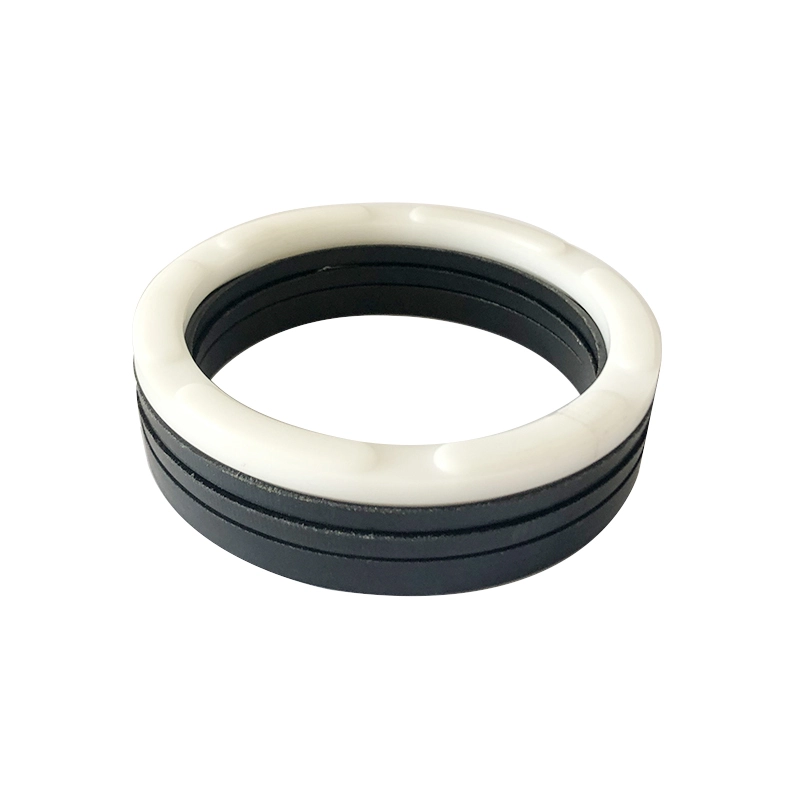

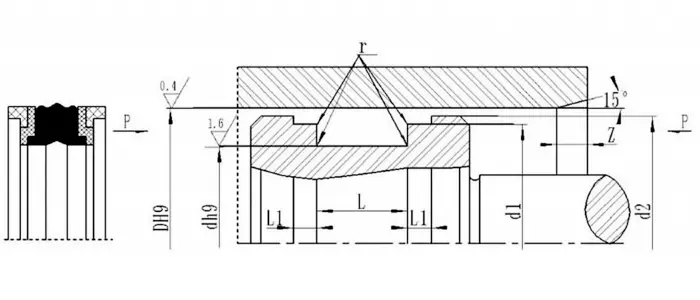

Kdas, TPM (forma berezia) bost konbinazio konpresio pistoi zigilu bat da, gomazko zigilatzeko elementu batez osatutako bi eraztun eta bi gida eraztunez osatutako. Bidirectional presio pistoi zigilatzeko egokia. Ezaugarriak:

1. zigilatze ona, fidagarritasun handia, egitura trinkoa;

2. ez da hutsune erradialean estutuko;

3. Instalazio sinplea, pistoi instalazio integrala;

NBR zigilatzeko elementuaren forma geometriko bereziak instalazioan zehar zirrikituan bihurritzea eragozten du.

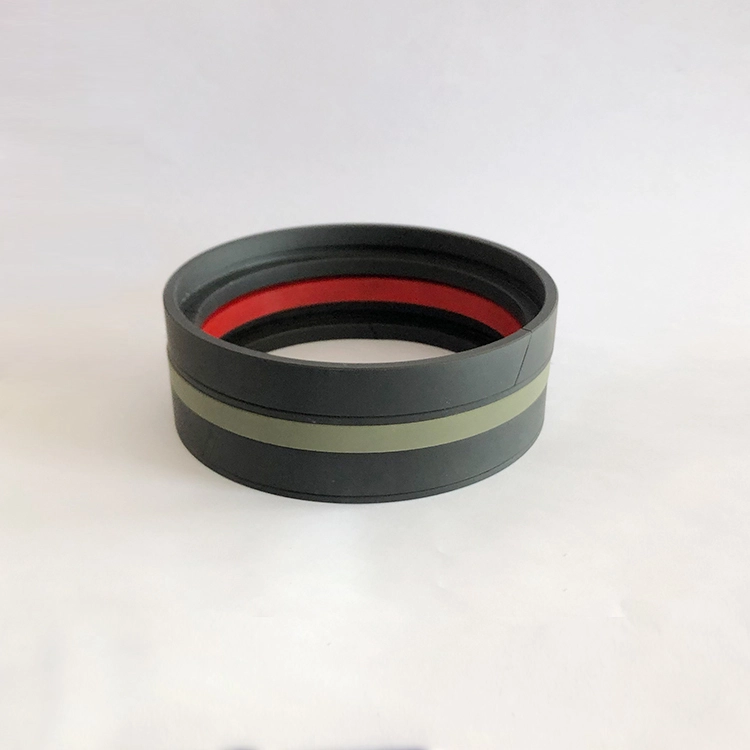

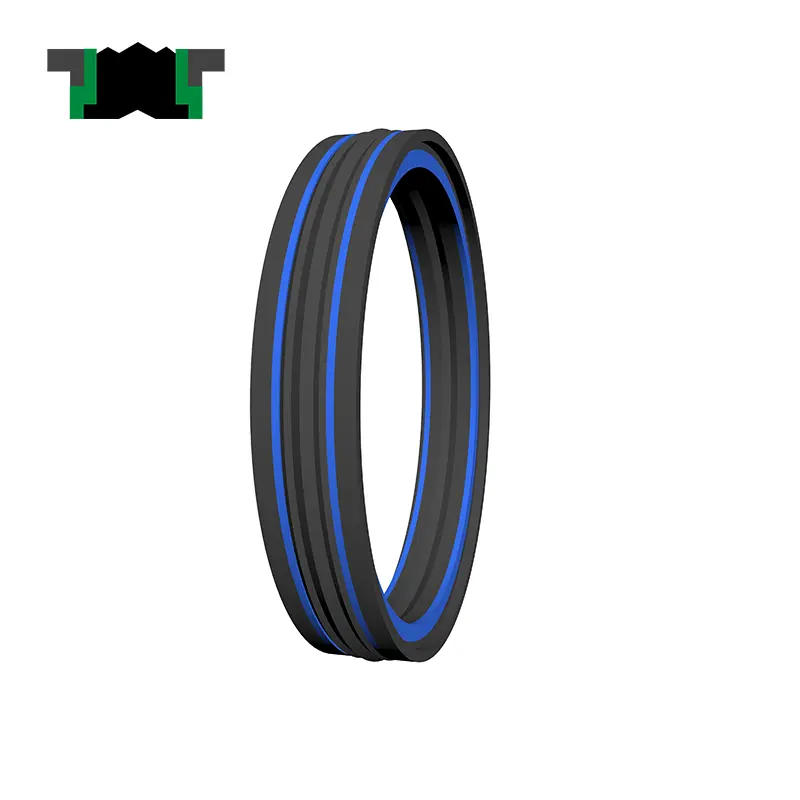

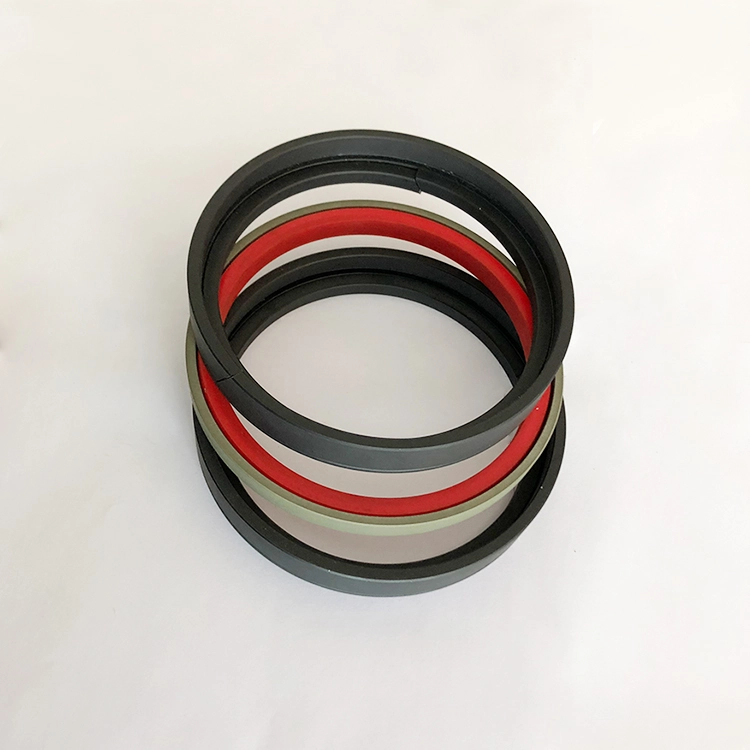

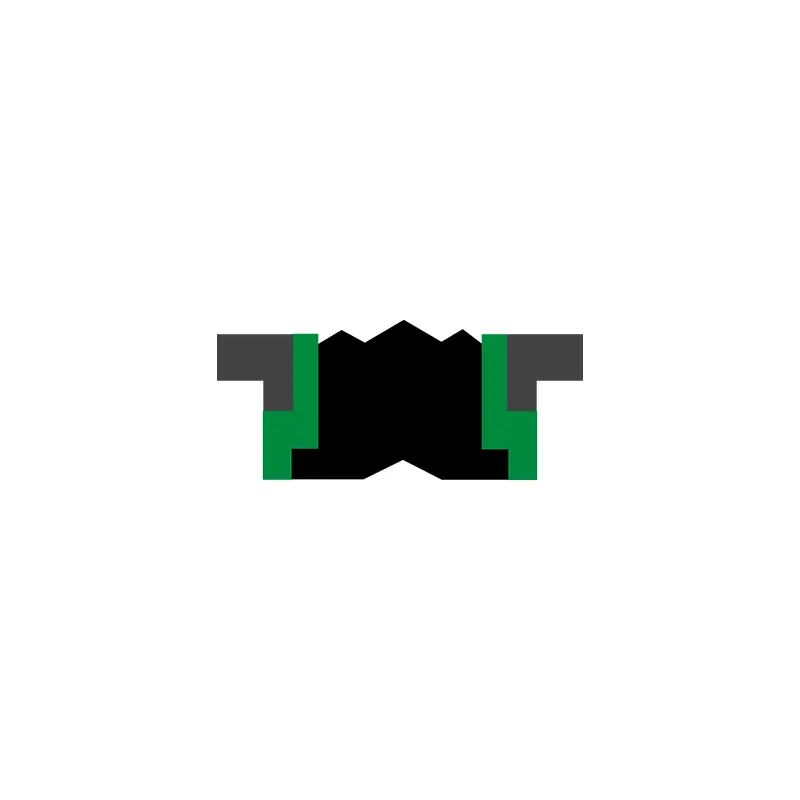

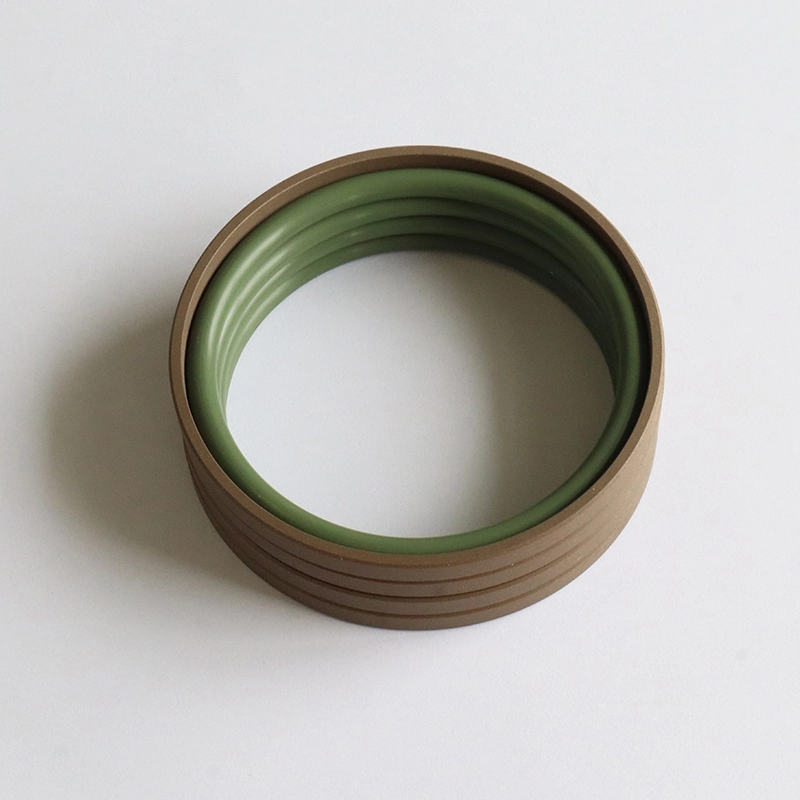

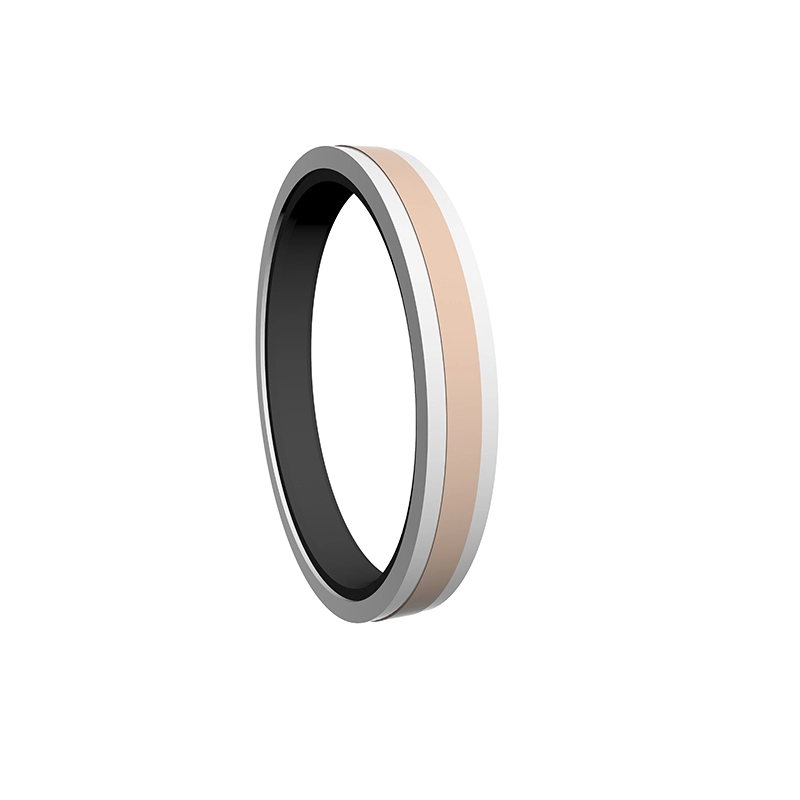

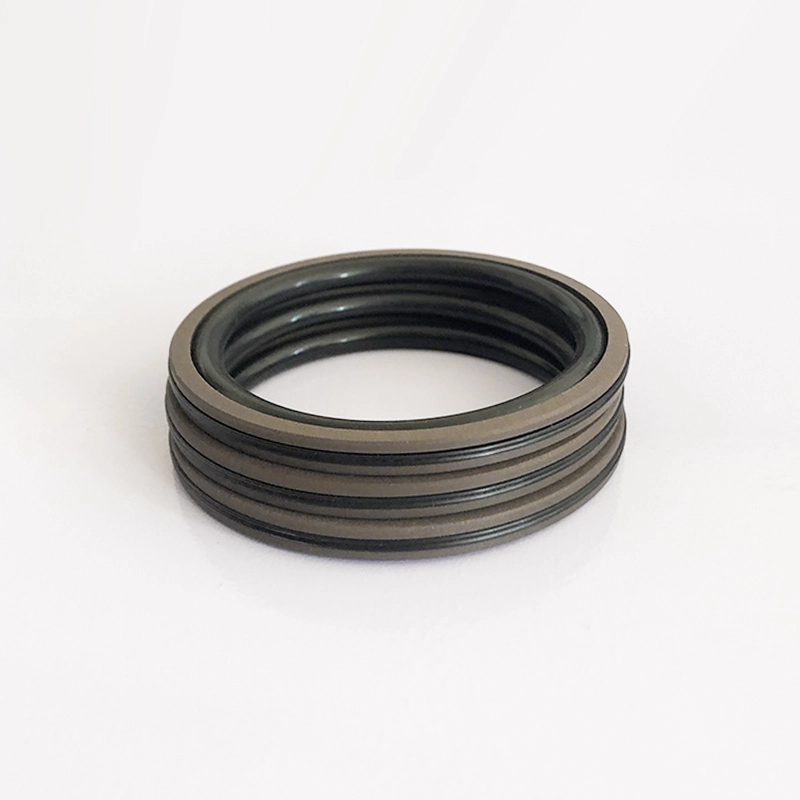

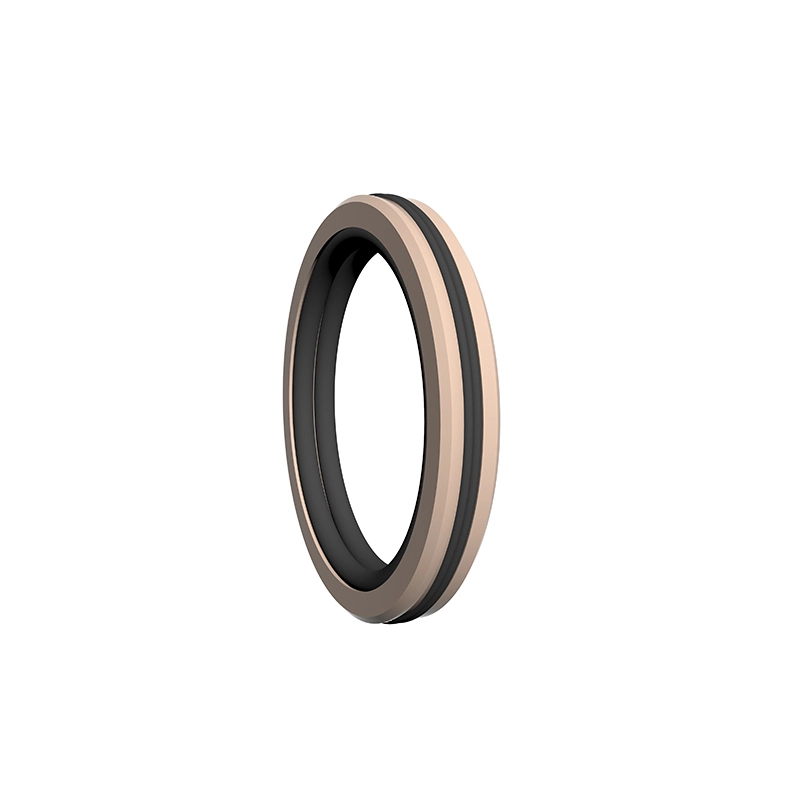

Gdkk bi gida eraztun, bi eraztun, gomazko eraztun elastikoa eta zigilatzeko eraztuna ditu. Gida-eraztunak kokapen eta gidari papera betetzen du. Mantendu eraztunak laguntza eta kokapen-eginkizuna betetzen du, gomazko eraztun elastikoak indar elastikoa eskaintzen du eta zigilatzeko eraztuna galtzeagatik konpentsatzen du. Zigilatzeko eraztunak petrolioaren zilindroaren barruko zuloarekin lankidetzan aritzen da zigilatzeko efektua sortzeko, hau da, petrolio zilindroaren pistaren presio bidirablearen zigilatzeko egokia da. Zigilatzeko efektu ona du lan baldintza gogorretan ere. Ezaugarriak:

1. Marruskadura baxua, hasierako erresistentzia txikia, mugimendu leuna, marruskadura berdina eta estatikoa, ez da arrastorik;

2. Presioaren egonkortasun oso altua presioaren eta baldintza gogorren azpian;

3. Bizitza altua, lubrifikazio baldintza txarretan zigilatzeko erabil daiteke;

4. Ur gutxiko euskarriak zigilatzeko erabil daiteke, hala nola ura;

Presio handiko zigilatzeko errendimendu bikaina.

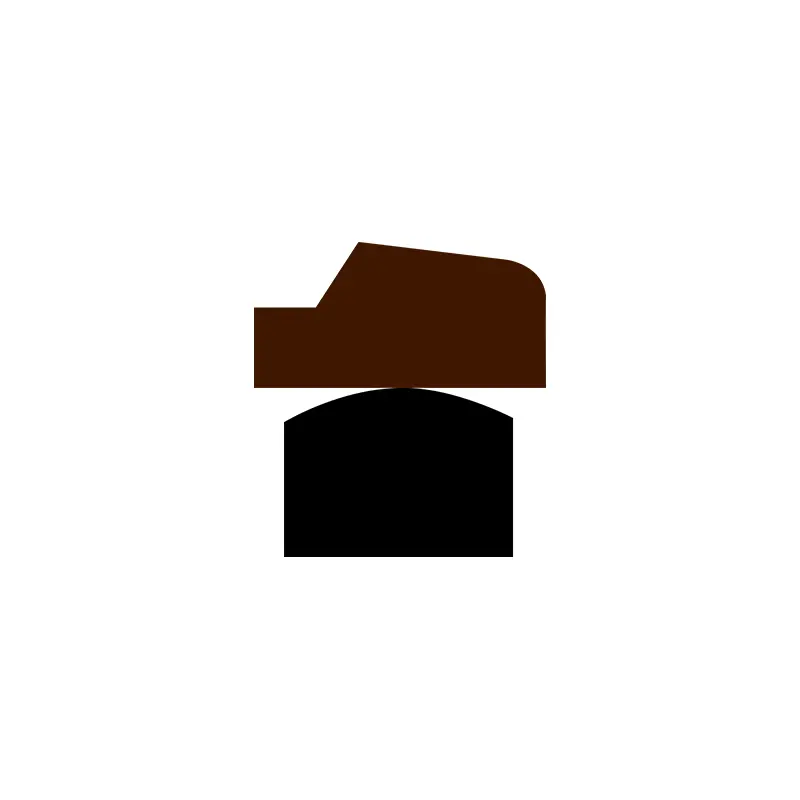

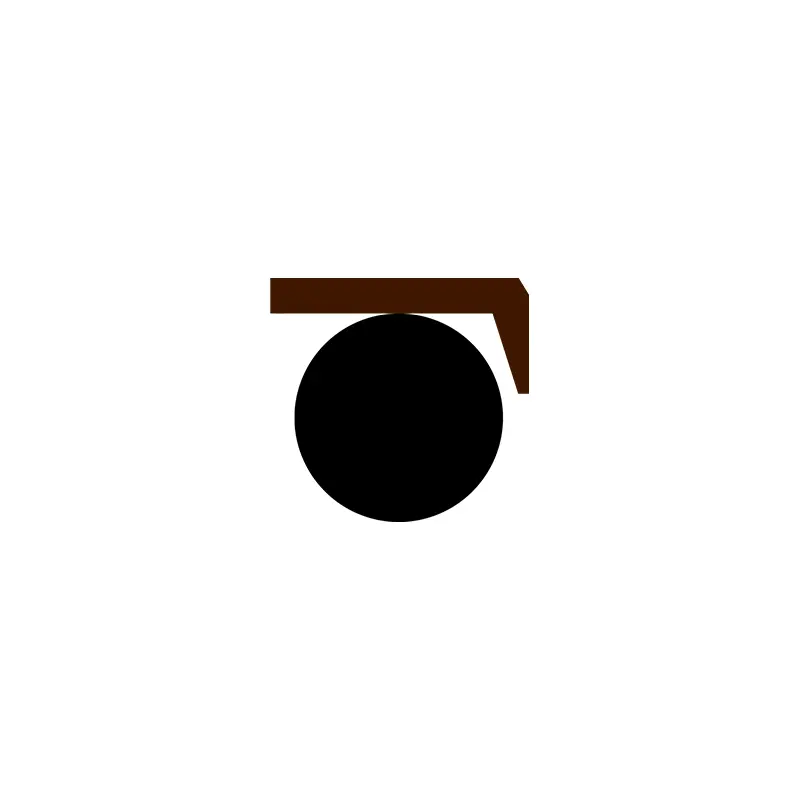

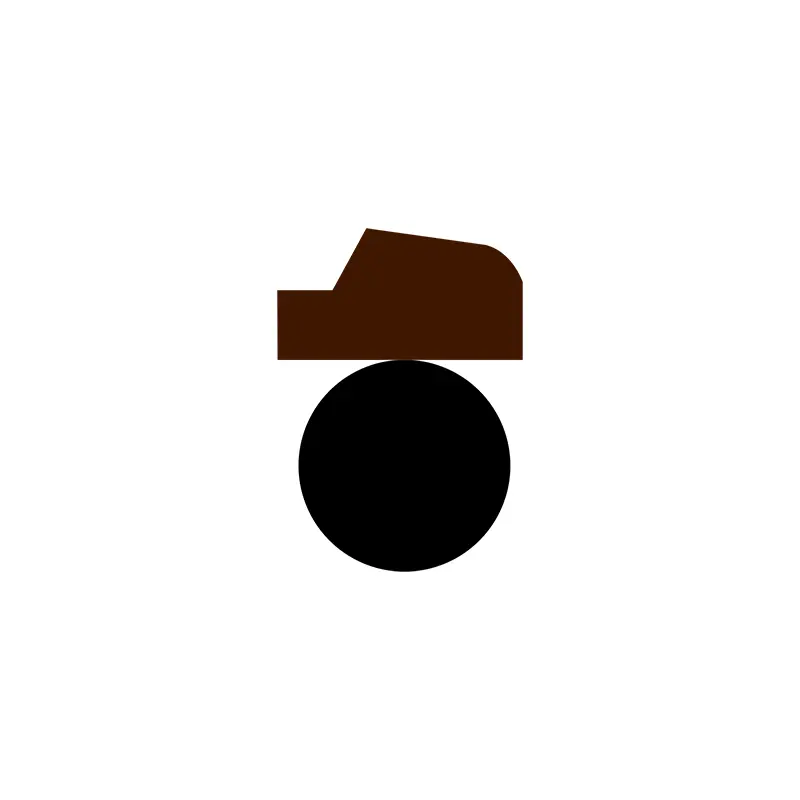

RC64 PTFE zigilatze triangeluar eraztun batez osatuta dago eta O-ring gomazko eraztuna, mugimendurako mugimendu hidrauliko eta pneumatikoetarako modu bakarreko presio zigilatzea. O-eraztunak indar erradiala eskaintzen du eta zigilatzeko eraztunaren higadura konpentsatzen du. Zigilatzeko eraztunak ezpainen diseinu mehe bat hartzen duenez, jarraipen-konpentsazio gaitasuna hobea da, beraz, zigilatzeko errendimendua ona da. Zatitu (irekia) zirrikitua 30mm baino gutxiagoko zilindroko diametroetarako erabili behar da. Ezaugarriak:

1. Hidrauliko eta pneumatikoetarako erabil daiteke;

2. Marruskadura baxua, abiapuntu txikia, mugimendu leuna, marruskadura berdina eta estatikoa, ez da arrastorik;

3. Bizitza luzea, oliorik gabeko lubrifikazio zigiluetarako erabil daiteke;

Egiturazko espazio txikia, instalazio erraza eta mantentzea;

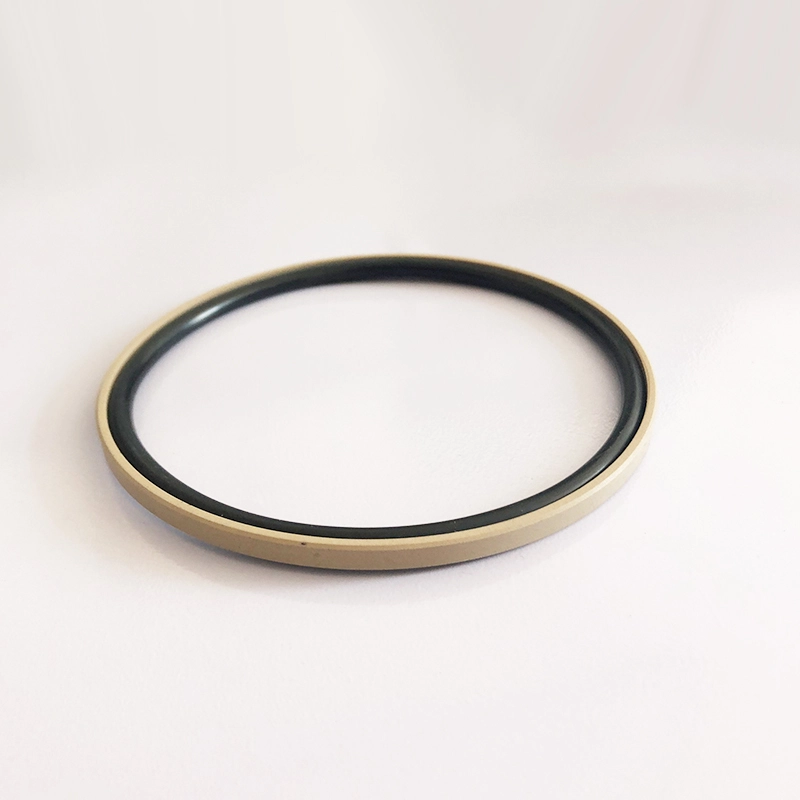

SPG aldatutako PTFE zigilatzeko eraztun angeluzuzen baten eta kautxuzko eraztun laukizuzen baten konbinazioa da. Zigilatze onaren, marruskadura baxuko eta egiturazko espazio txikien ezaugarriak ditu.

RC66 aldatutako PTFE zigilatzeko eraztun angeluzuzen baten konbinazioa da eta O-Ring aurrez kargatutako elementu gisa. Zigilatze onaren, marruskadura baxuko eta egiturazko espazio txikien ezaugarriak ditu. Abiadura handiko olio zilindroetarako edo zilindroetarako egokia da. RC67 PTFE-ko laukizuzeneko zigilatzeko eraztun batez osatuta dago, bi eraztun eta elastomero heterogeneo bat, eta hori da hidraulikoan elkarrekikotasun presioaren zigilatzea. Elastomerrak indar erradiala eskaintzen du eta zigilatzeko eraztunaren higadura konpentsatzen du. Mantendu eraztunak zigilatzeko eraztuna babesten du eta zigilatze efektu ona du lan baldintza gogorretan ere. Ezaugarriak:

1. Marruskadura baxua, hasierako erresistentzia txikia, mugimendu leuna, marruskadura berdina eta estatikoa, ez da arrastorik;

2. Presioaren egonkortasun oso altua presioaren eta baldintza gogorren azpian;

3. Bizitza altua, oliorik gabeko lubrifikazio zigiluetarako erabil daiteke;

4. Ur gutxiko euskarriak zigilatzeko erabil daiteke, hala nola ura;

5. Presio handiko zigilatzeko errendimendu bikaina.

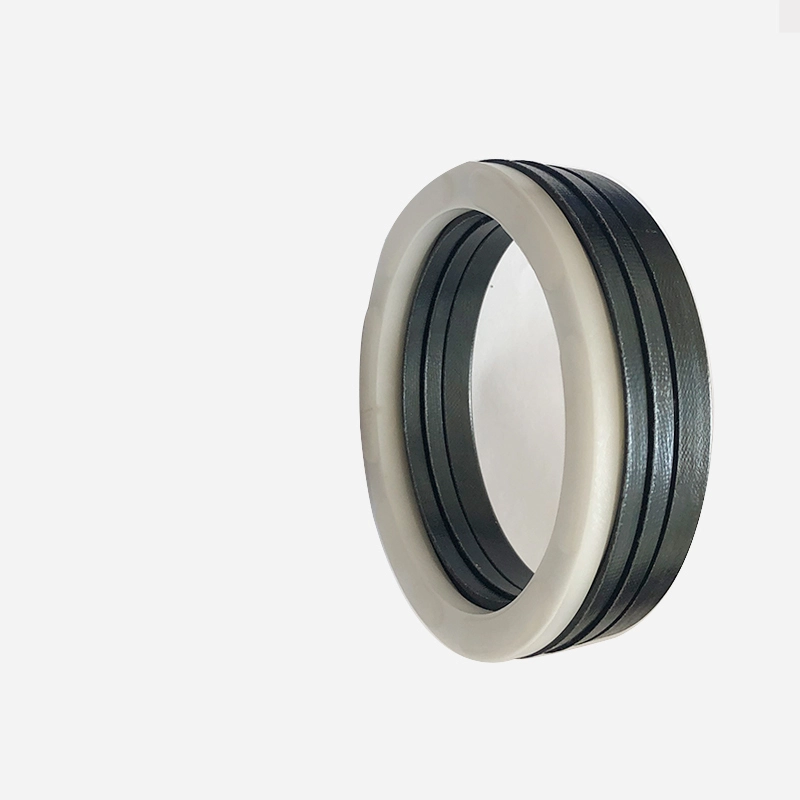

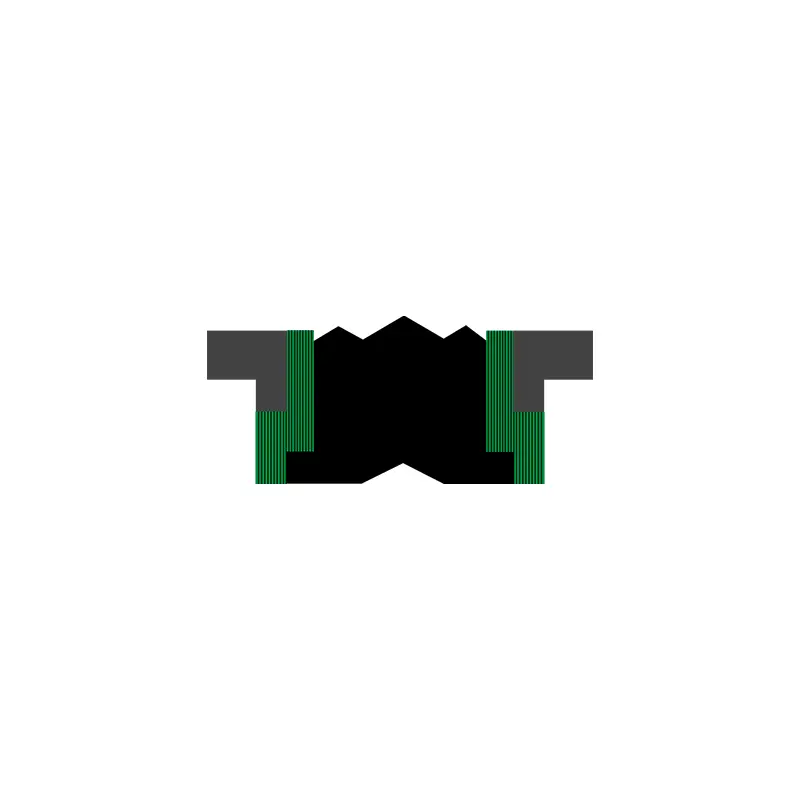

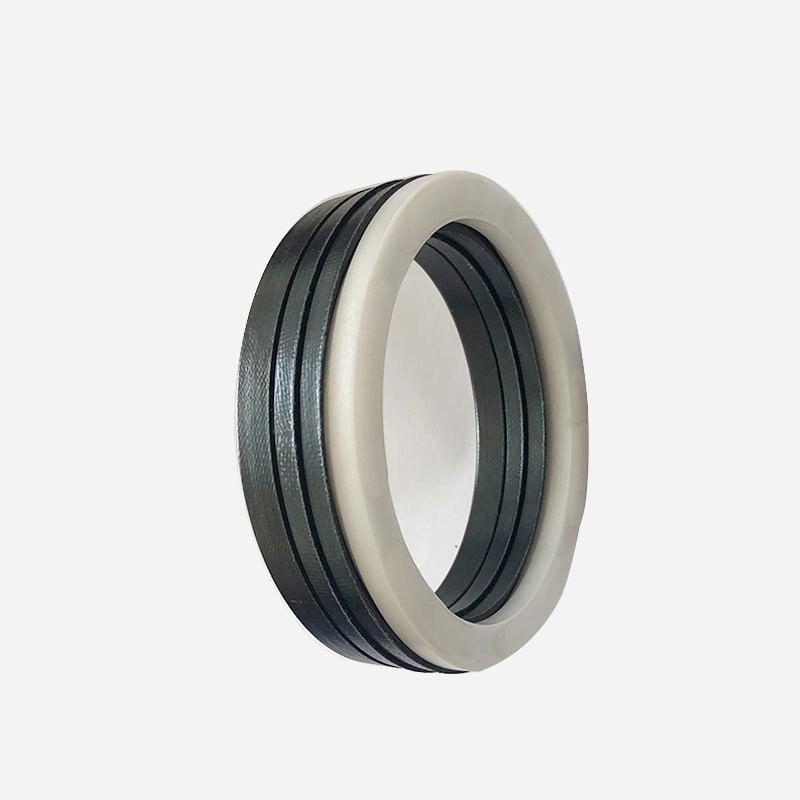

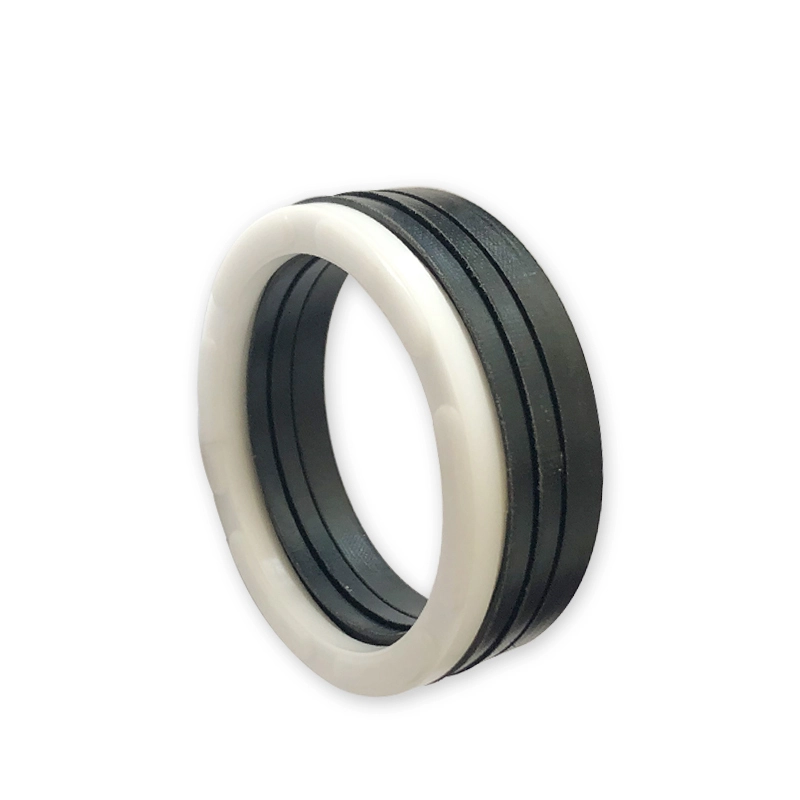

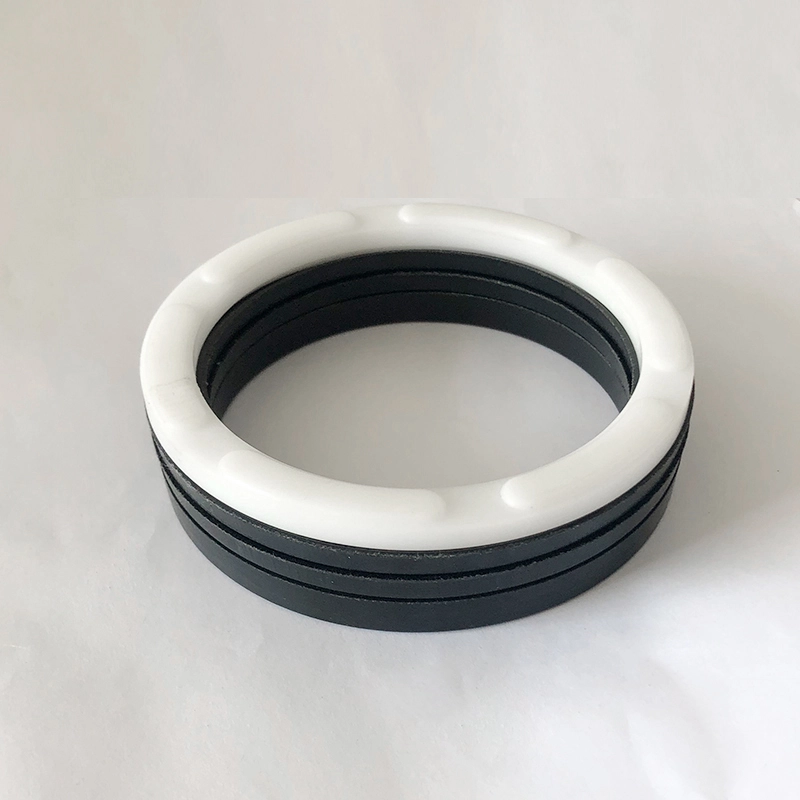

RCEK V formako zigilatzeko eraztun, presio eraztun bat eta laguntza eraztuna ditu, eta hidraulikoekiko elkarrekiko mugimendua egiteko modu bakarreko presio zigilatzea da. Zigilatzeko materialarekin bateragarria den greaketa instalazioan aplikatu behar da. Ezin da zirrikitu integral (itxita) instalatu. Pistoi zigiluetarako erabiltzen da karga ertain eta astunetan. Ezaugarriak:

1. Material ugari daude eskuragarri, modu egokian egokitu daitezke hainbat helburuetara egokitzeko;

2. Lan baldintza gogorretan erabil daiteke eta ia euskarri eta baldintza gogor guztietarako egokia da;

3. Zerbitzu luzeko bizitza du eta petroliorik gabeko lubrifikazio zigiluetarako erabil daiteke (zentzuzko materiala hautaketa);

4. Zigilatzeko errendimendua egokitu daiteke, eta tamaina axiala egokitu daiteke V formako zigilatzeko eraztunak gehituz edo kenduz;

Eraginkorrean funtziona dezake, nahiz eta zigilatzeko gainazalaren kalitatea eskasa izan.

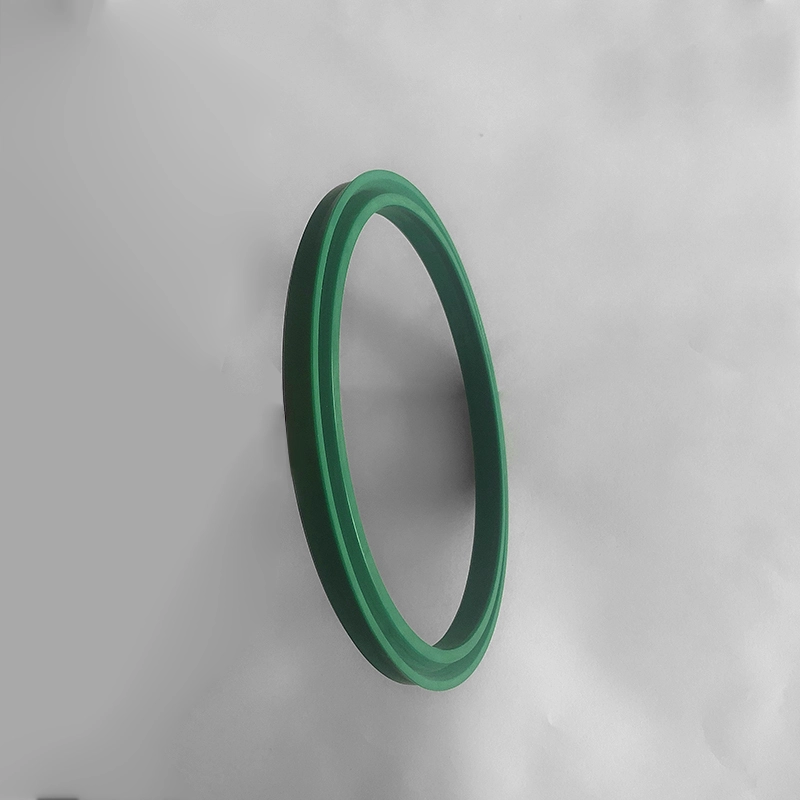

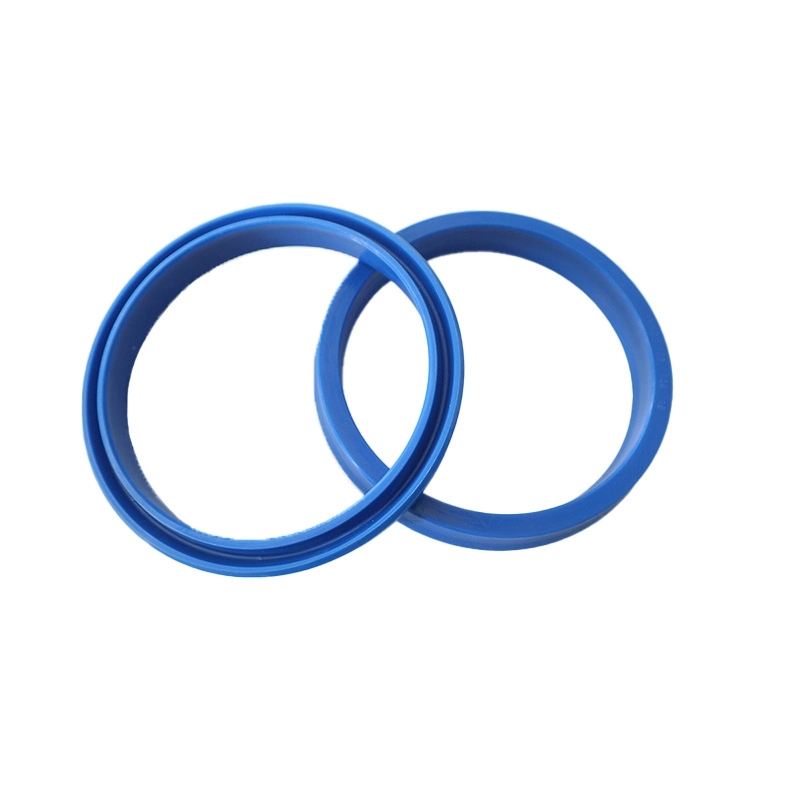

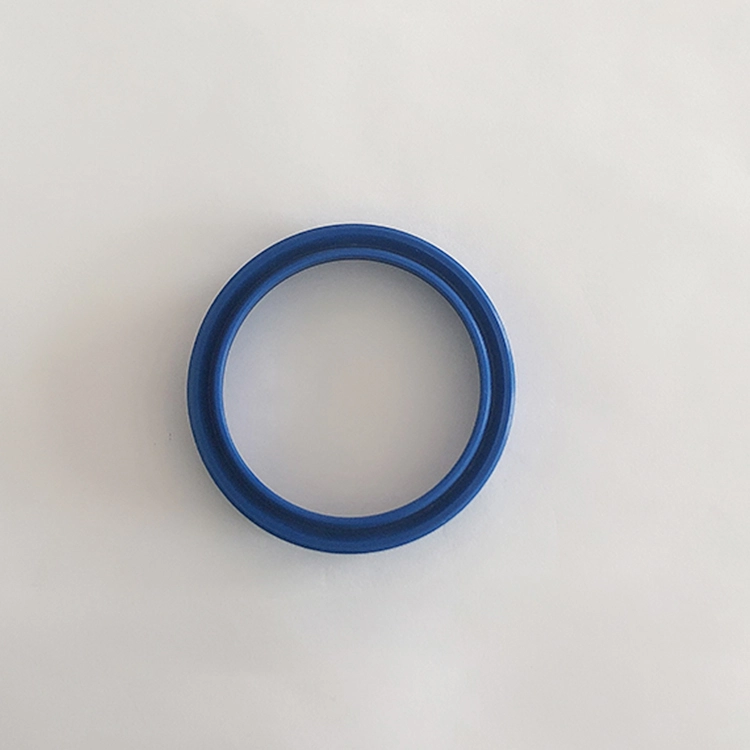

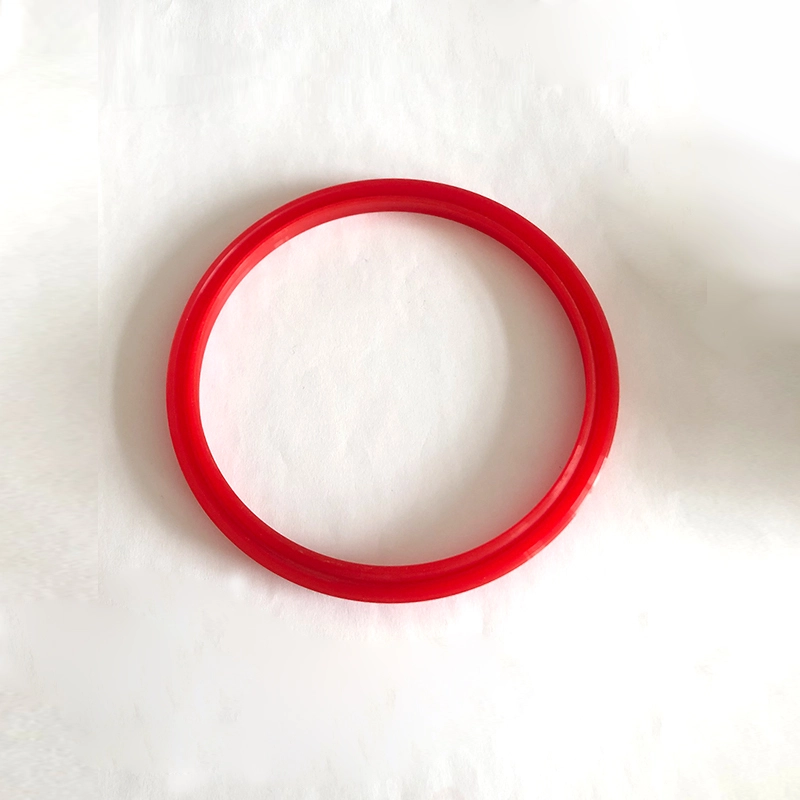

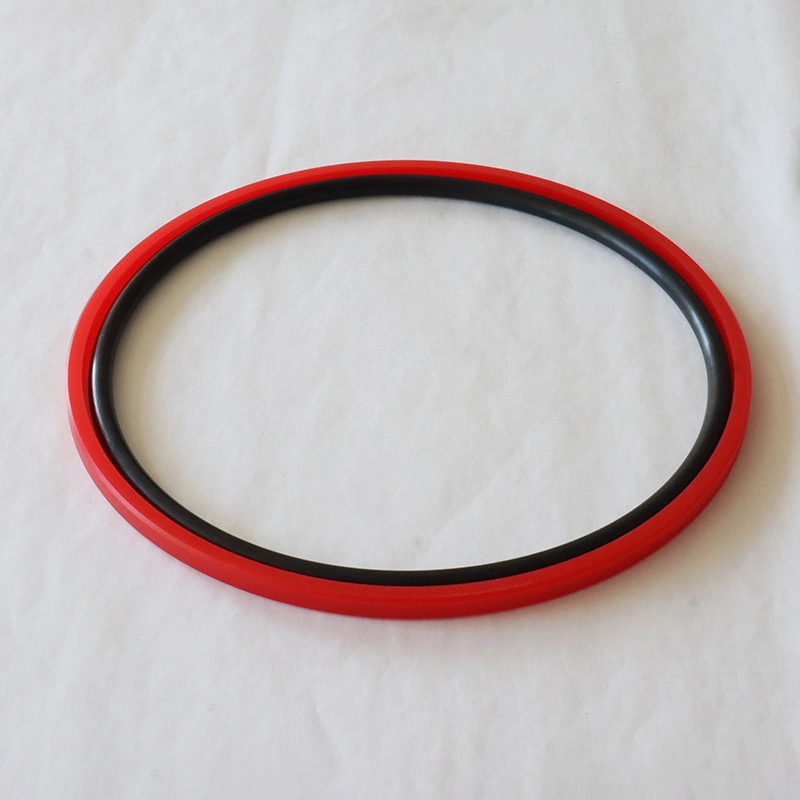

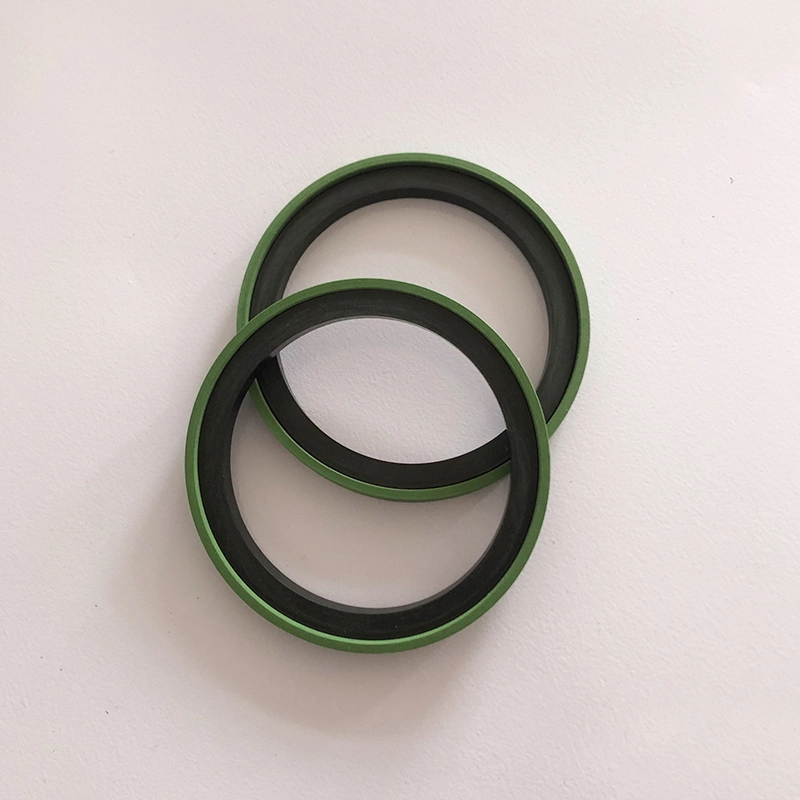

RCKR PU zigilatzeko eraztun batez osatuta dago eta gomazko eraztun angeluzuzena, hidraulikoen bidirectional zigilatzeko hidraulikoetarako egokia da. Glyd eraztun produktuen produktu osagarria da, Glyd eraztuna baino zigilatze eta presioaren mantentze-gaitasuna hobetu eta instalatzeko tresnen laguntzarik gabe instalatu daiteke. Bere ezaugarriak:

1.. Zigilatze dinamiko eta estatiko ona;

2. Presio baxuko zigilatzeko errendimendua glyd eraztuna baino, eta instalazio tresnarik gabe instalatu daiteke;

3. Marruskadura baxua, hasierako erresistentzia txikia eta mugimendu leuna;

4. Bizitza luzea, oliorik gabeko lubrifikazio zigilurako erabil daiteke;

5. Presio bidirablearen zigilatzeko erabil daiteke;

Instalazioaren zirrikitua ISO7425 / 1 estandar da.

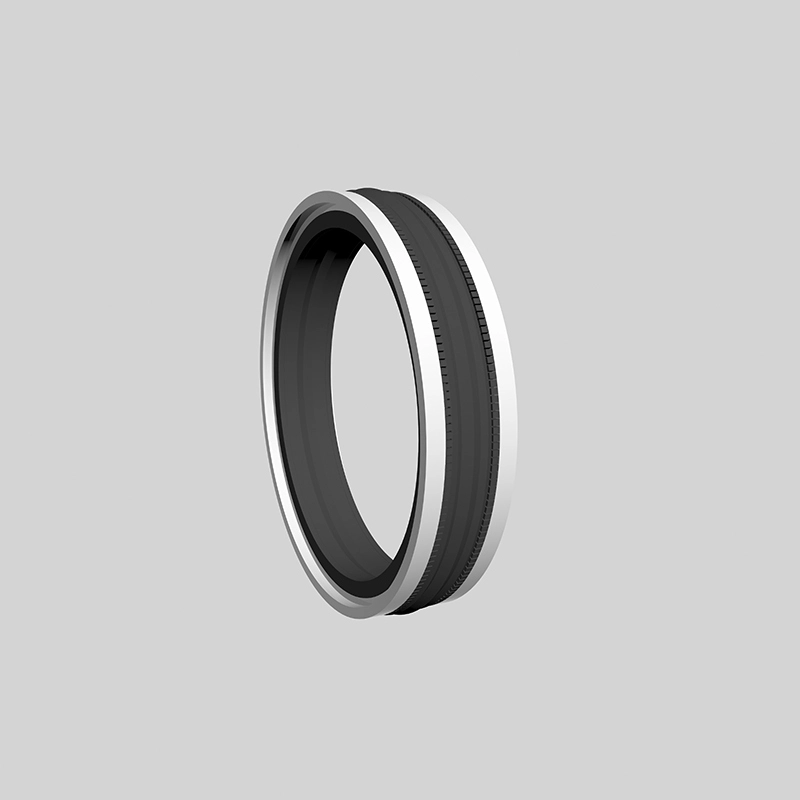

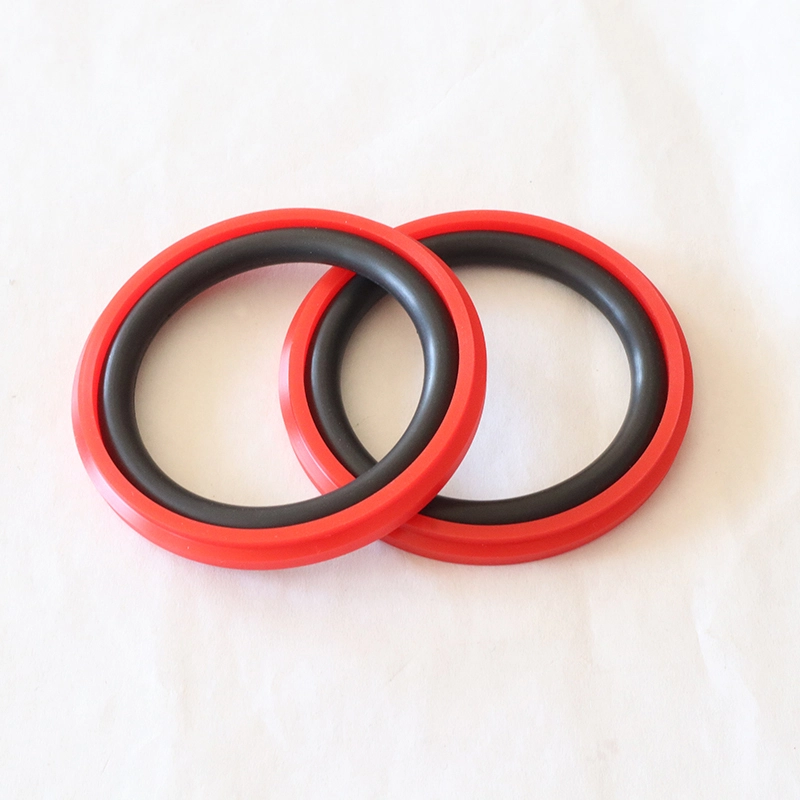

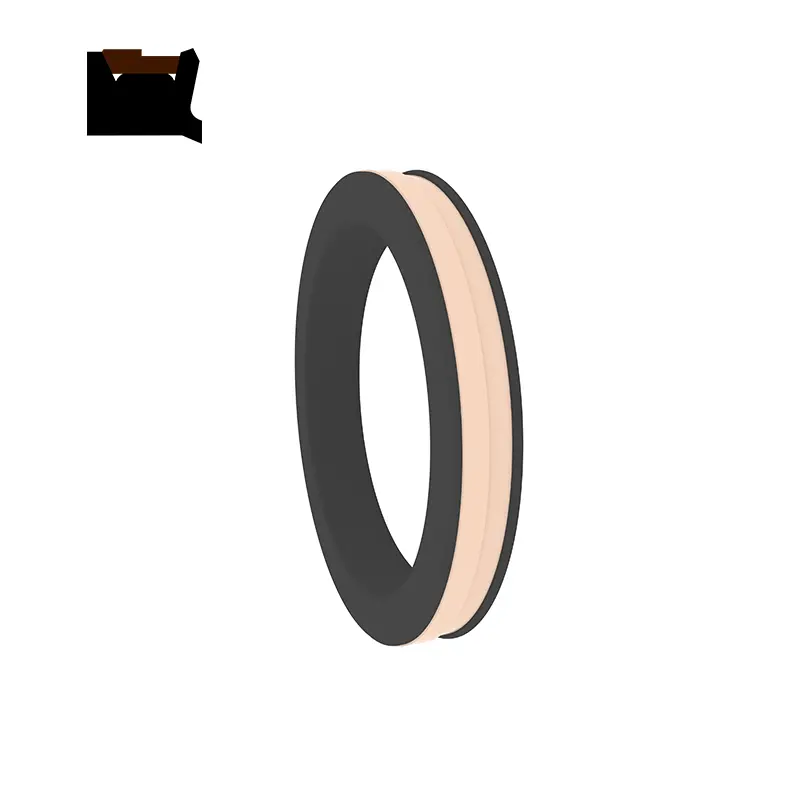

RPW forma berezi bat zigilatzeko eraztun eta O itxurako gomazko eraztun batez osatuta dago, hidraulikoan elkarrekikotasun bidirectional presio zigilatzea. O-eraztunak indar erradiala eskaintzen du eta zigilatzeko eraztunaren higadura konpentsatzen du. Orokorrean gida eraztun batekin batera erabiltzen da. Ezaugarriak:

1. Marruskadura baxua, hasierako erresistentzia txikia, mugimendu leuna, ez da arrastorik;

2. Presioaren egonkortasun oso altua presioaren eta baldintza gogorren azpian;

3. Presio altu eta baxuetan zigilatzeko errendimendu ona;

Instalatzeko instalazio tresnarik ez da beharrezkoa.

TDA eta TDMAk forma bereko kautxua (edo poliuretaneoa) elastomeroarekin eta aldatutako PTFE zigilatzeko eraztun batez osatuta daude, eta bizitza luzea, marruskadura baxua, marruskadura baxua, eta abar, eta abar. TDMA egokia da pistoien bi norabideko presio zigilatzeko.

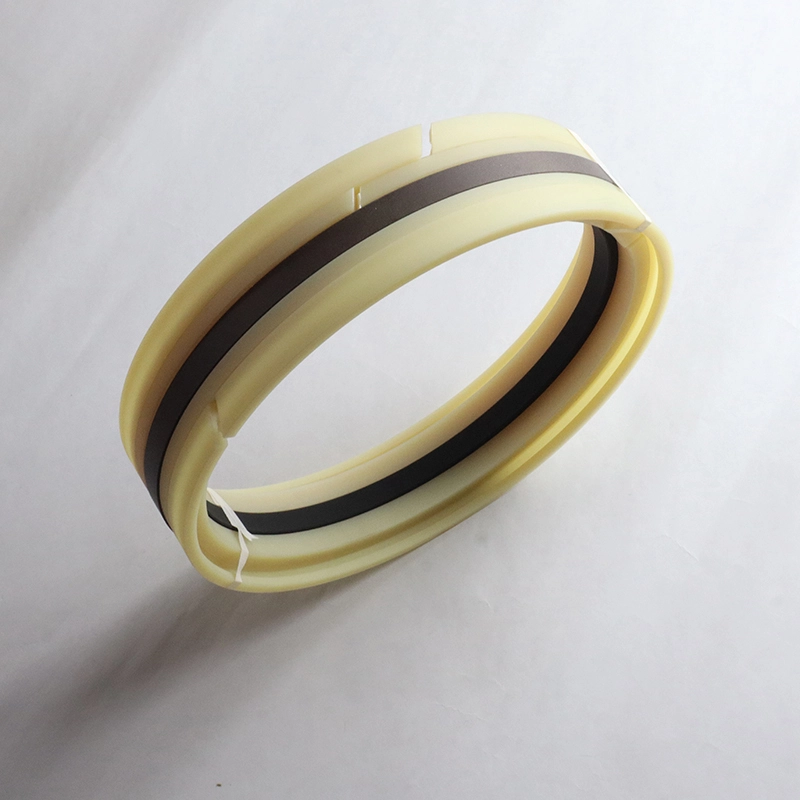

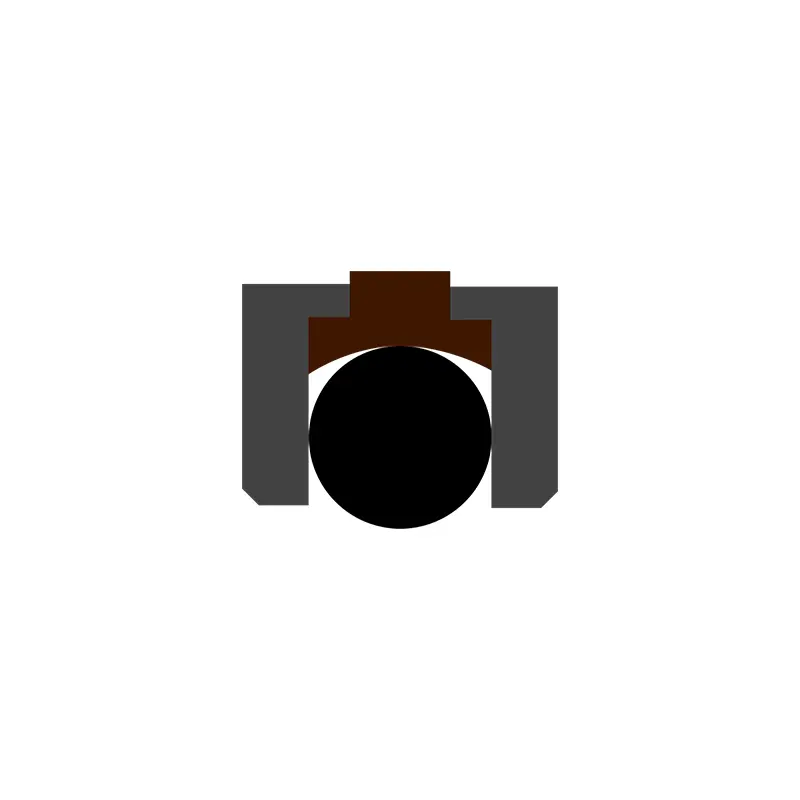

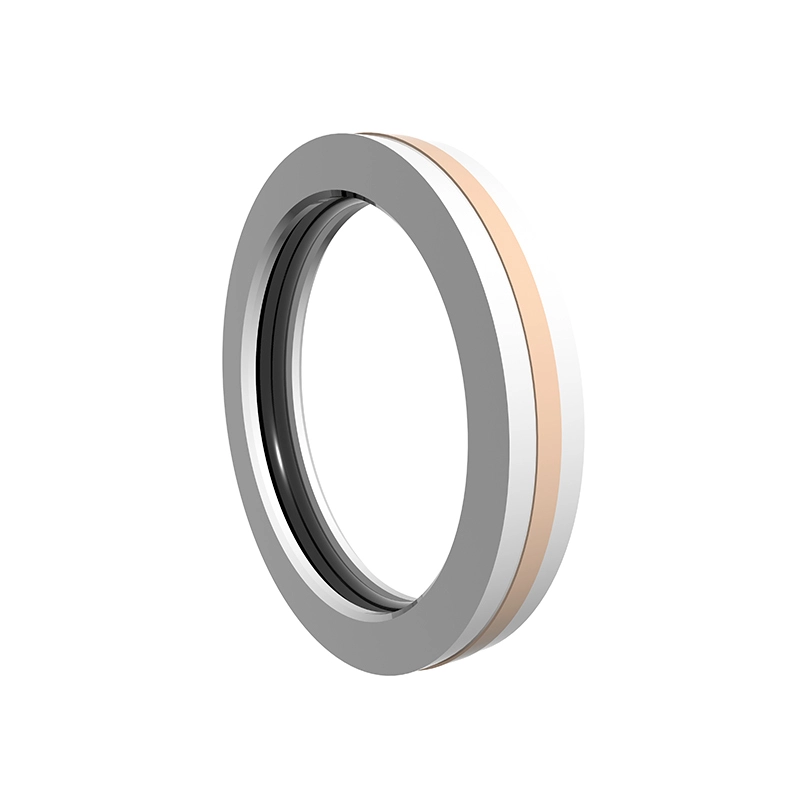

GGDA PTFE betetako zigilatzeko eraztun batez osatuta dago, bi L itxurako plastikozko eraztunek eta indar elastikoko eraztuna, zigilatze ona, bizitza luzea, marruskadura txikia, ez erretzea eta beste ezaugarririk. Pistoi bidirectional presio zigilatzeko egokia.

RCUP zigilatzeko eraztuna pistoi gainean bereziki erabilitako zigilu asimetrikoa da, modu bakarreko zigilatzeko mugimendu hidraulikoetarako egokia da. Groove-k ISO5597 araua betetzen du. YXD motako zigilatzeko eraztuna, pistoiaren gainean bereziki erabilitako zigilu asimetrikoa da, modu bakarreko zigilatzeko mugimendu hidraulikoetarako egokia da. 12 ~ 32MPA azpian erabiltzen denean, atxikitzeko eraztuna behar da orpoan. Zirrikitua JB / ZQ4265-97 estandarrarekin bat dator. Ezaugarriak:

1.. Kargak eta karga ertainei aplikagarria;

2. Presio handiko eta presio baxuko zigilatzeak zigilatzeko errendimendu ona;

3. Material ugari daude eskuragarri, komunikabideen erresistentzia sorta zabalagoa duena;

4. Egitura sinplea eta instalazio erraza eta mantentzea.

Produktuen ezaugarriak eta aplikazioak:

Maririririririterialen hautaketa:

RC61, RC62

1.. O-eraztunen materialak hauek izan daitezke: R01 Nitrile kautxua (NBR), R02 fluororubber (FKM), etab.

2. Zigilatzeko eraztun materialak: material estandarra PTFE3, aukerako beste material batzuk PTFE2, PTFE4, PU, etab.

Jaizos

1. Eraztagile angeluzuzena batzeko materiala: R01 Nitrile kautxua

2. Zigilatzeko eraztunaren materiala: material termoplastiko konposatua.

RC63, RC64, SPG, RC66, AQ, AQF

1.. O-eraztunen materialak hauek izan daitezke: R01 Nitrile kautxua (NBR), R02 fluororubber (FKM), etab.

2. Zigilatzeko eraztun materialak: material estandarra PTFE3, aukerako beste material batzuk PTFE1, PTFE2, PTFE4.

KDAS, TPM

1. Kautxuzko eraztunarekin bat datozen materiala: R01 Nitrile kautxua

2. Eragilearen materiala: nylon pa / polyoxymetilene pom

3. Gida eraztuna: nylon pa / polyoxymethylene pom / polytetrafluoroethilene ptfe

GDKK, RC67

1.. Eskuragarri dauden elastomero materialak: R01 Nitrile kautxua (NBR), R02 fluororubber (FKM), etab.

2. Zigilatzeko eraztun materiala: material estandarra PTFE3, beste aukerako materialak PTFE2, PTFE4.

3. Eragilearen materiala: POM / PA / PTFE, PTFE materiala tenperaturak 100 gradu gainditzen dituenean erabiltzen da.

R7KK

1. Prentsa eraztuna

2. V-ring materiala: politetrorikoa, gomazko nitrila, oihal nitrila, fluororubber, fluororubber oihalak

3. Laguntza eraztun materiala: nitrile oihalak, fluororubber oihalak, nylonak, polyoxymetilenoa, polytetrafluoroetilenoa

Rckr, rpw

1. Laukizuzen eraztun materialarekin bat egitea: RO1 nitrile kautxua (NBR)

2. Zigilatzeko eraztun materiala: PU

Yxd

Aukerako nitrile kautxua (R01), Fluororubber (R02), poliuretanoa (PU), etab.

Agindu adibidea:

RC61-40X29X4.2-PTFE3-R014.2-PTFE3-R01DERIND eredua RC61-B-40x29x4.2-PTFE3-R02

RC61-GLYD Ring RC61-B HOLE SEAL DXDX L-MATERIALAREN KODEA

RC62-80X60X10-PTFE3-R01 RC62-Model DXDXL PTFE3, R01 materialaren kodea

Agindu eredua Ok-80x59x8 Zilindroaren diametroa x Groove Diametro X Groove Zabalera

RC63-80-PTFE3-R01 edo SPGC-80-PTFE3-R01

RC63 / SPGC-Eredua 80-Zilindroaren diametroa D PTFE3-PTFE Material kodea R01-O-ring Material kodea

Agindu eredu kdas-80x60x22.4 Zilindroaren diametroa x Groove Diametro X Groove Zabalera (L)

Eskaeraren eredua TPM-80x60x22.4 Zilindroaren diametroa x Groove Diametro X Groove Zabalera (L)

Agindu adibidea: GDKK-80 * 62 * 43 * 22.5-R01

Agindu eredua RC64-80-PTFE3-R01

RC64-Eredua 80-Zilindroaren diametroa D PTFE3-PTFE Material kodea R01-O-ring Material kodea

Adibidez: spg-d * d * l-ptfe3-r01 (kanpoko diametroa * barruko diametroa * Groove zabalera) PTFE3, R01-Materialen kodea

Rc66

Agindu eredua RC67-100x85x12.5-ptfe3-r01 edo spgw-100x85x12.5-ptfe3 -R01

Eredu zilindroaren diametroa x groove beheko diametroa x groove zabalera PTFE3-Aldatutako PTFE Material kodea R01 elastomeroaren kodea

R7KK

eredu	Maririririririterial	Aplikatu gaMari	Searing
RCEK-A	V-eraztuna: NBR oihalak, presio eraztuna, laguntza eraztuna: NBR oihal / PA / PTFE	Tenperatura normala, presio handia	On
Rcek-b	V-Ring: FKM oihal, presio eraztuna, laguntza eraztuna: FKM oihala / PTFE	Tenperatura altua, presio handia	On
Rcek-c	V-RING: NBR, Presio Eraztuna, Laguntza Eraztuna: NBR Oihal / PA / PTFE	Tenperatura normala, presio ertaina eta baxua	Bikain
RCK-D	V-Ring: FKM, presio eraztuna, laguntza eraztuna: FKM oihala / PTFE	Tenperatura altua, presa ertaina eta baxua	Bikain
Rck-e	V-eraztuna: NBR eta NBR oihalen konbinazioa, presio eraztuna, laguntza eraztuna: NBR oihal / PA / POM / PTFE	Tenperatura normala, presio ertaina eta altua	Bikain
RCK-F	V-eraztuna: FKM eta FKM oihalen konbinazioa, presio eraztuna, laguntza eraztuna: FKM oihala / PTFE	Tenperatura altua, presio ertaina eta altua	Erakustazoka
Rcek-g	V-Ring, Presio Eraztuna, Laguntza Eraztuna: PTFE1 / PTFE2 / PTFE3 / PTFE4	Tenperatura altua eta presio handiko komunikabide korrosiboak	Bikain
RCKK-H	V-ring: Pu, presio eraztuna, laguntza eraztuna: PU / PA / POM / PTFE	Tenperatura normala, presio ertaina eta altua	Searing
Agindu eredua RCEK-A-120 × 95x25.3 eredu-zilindroaren diametroa x groove beheko diametro x groove zabalera

Aqf

Rckr

Rpw

Tda

Chamfer luzera

Zilindroaren diametroaren barrutia	Chamfer luzera e≥
40-89	6
90-144	7
145-320	10
321-670	15

TpdMari

Genda

Mid onia

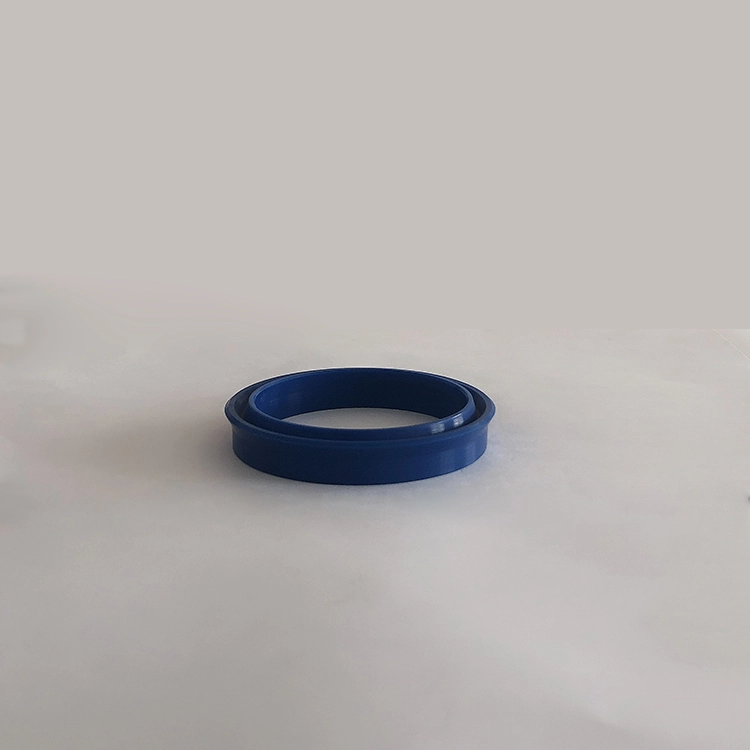

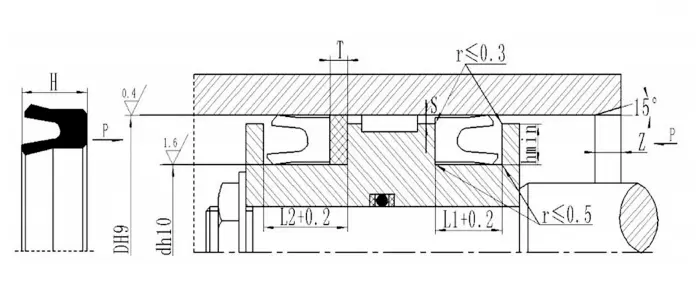

Agindu adibidea: Eskatu eredua RCUP D63 × 48 × 10 Zilindroaren diametroa × zirrikituaren diametroa × zigiluaren altuera

Yxd

Agindua YXD63 × 51 × 14-R01 Zilindroaren diametroa × zirrikituaren diametroa × zigiluaren altuera-material kodea

Zehaztapenak:

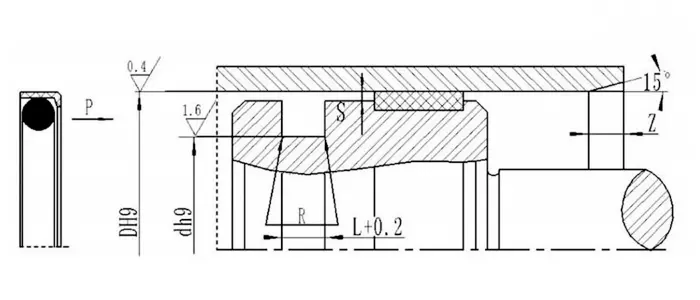

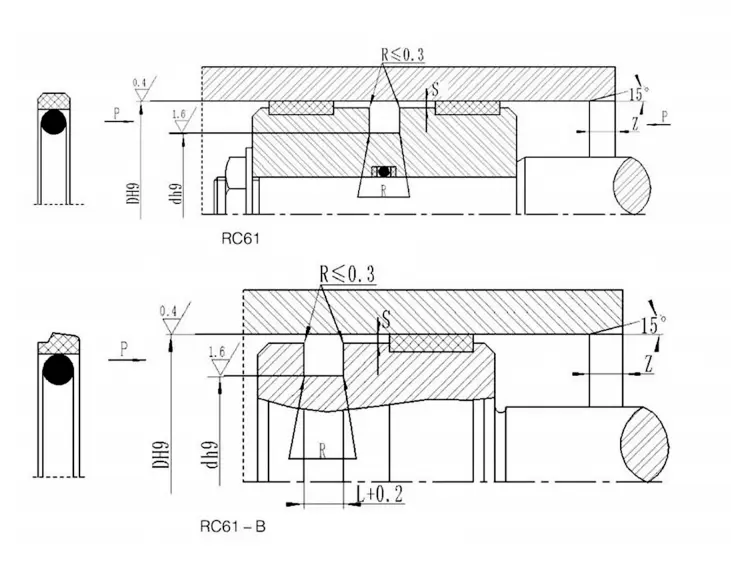

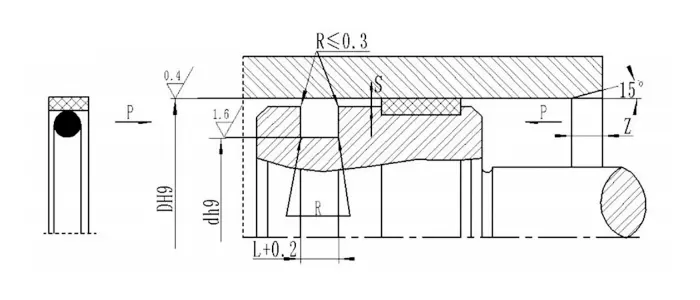

Rc61

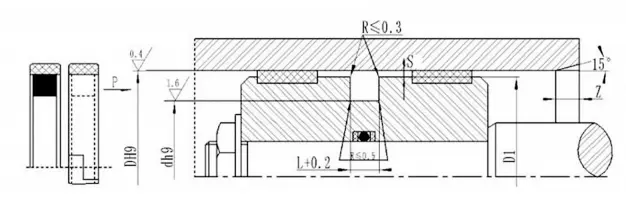

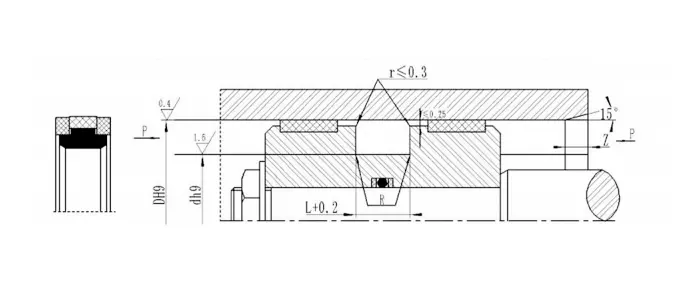

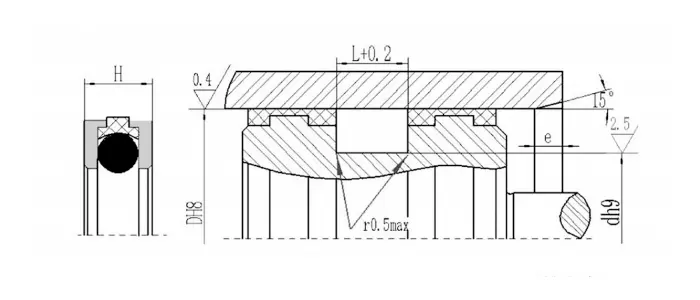

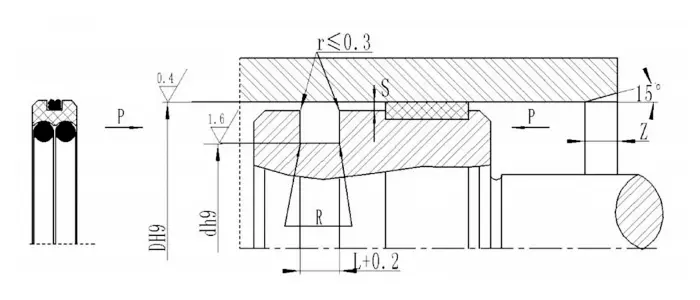

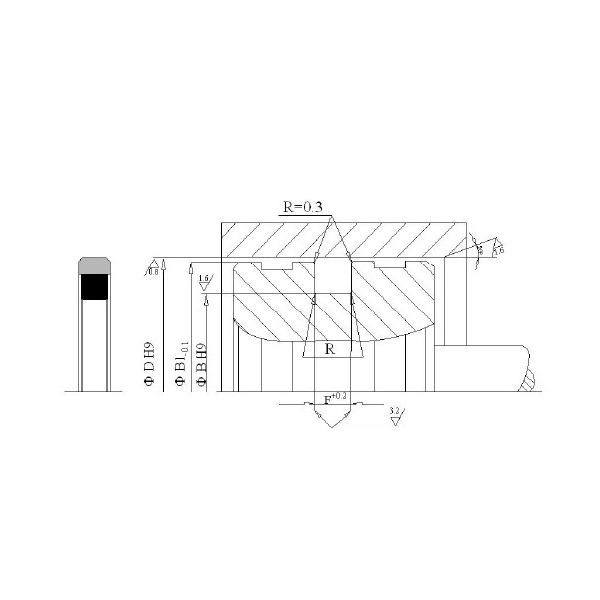

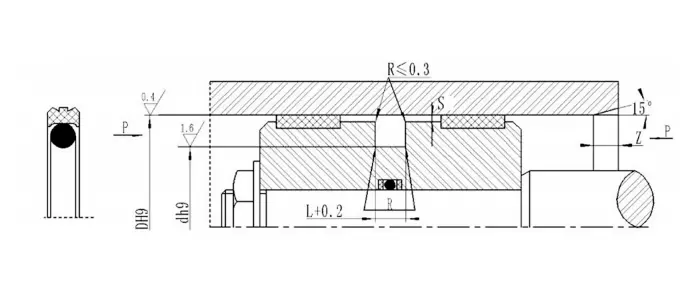

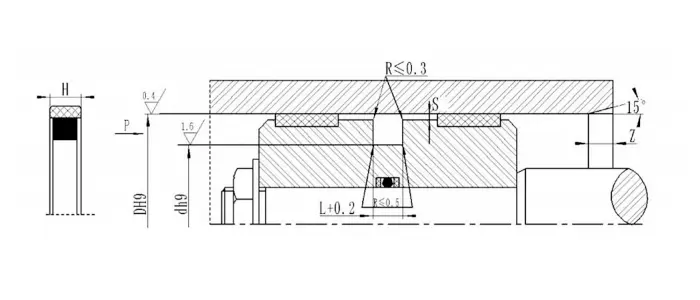

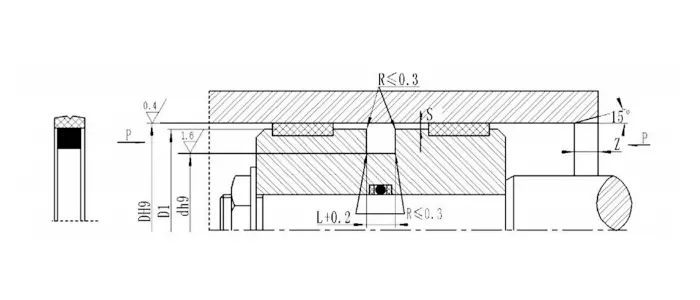

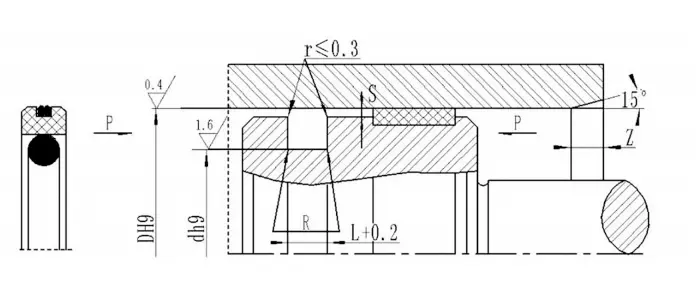

Apertura-tartea D h9			Groove diametroa D h9	Groove zabalera L^+0.2	Radial Clearance Smax		Txoko biribilak Rmaax	Finfe Kirm	O-ring alanbre diametroa
Mota estandarra	Karga arina	Karga astuna	Groove diametroa D h9	Groove zabalera L^+0.2	0 ~ 20mpa	20 ~ 40mpa	Txoko biribilak Rmaax	Finfe Kirm	O-ring alanbre diametroa
8 ~ 14,9	15 ~ 39,9	-	D-4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39,9	40 ~ 79,9	-	D-7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79,9	80 ~ 132,9	15 ~ 39,9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132,9	133 ~ 329,9	40 ~ 79,9	D-15.5	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329,9	330-669.9	80 ~ 132,9	D-21.0	8.1	0.35	0.25	1.8	7	7.00
330 ~ 669,9	670 ~ 999,9	133 ~ 329,9	D-24,5	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999,9	-	330 ~ 669,9	D-28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			D-38	13.8	0.7	0.60	3	10	12.0
Oharra: 1. Zulo diametroa ≤30mm, Groove irekia erabiltzea gomendatzen da.
2. Presiorako> 40MPA, zigiluaren erro eremua S MAX H8 / F8 Tolerantzia Fit Tolerantzia erabiltzen du

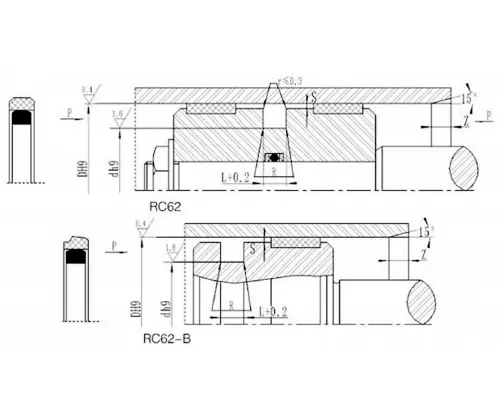

Rc62

Apertura-tartea D h9	Groove diametroa D h9	Groove zabalera L⁺⁰^.²	Radial Clearance Smax		Txoko biribilak Rmaax	Finfe Kirm
Apertura-tartea D h9	Groove diametroa D h9	Groove zabalera L⁺⁰^.²	0-20mpa	20 ~ 40mpa	Txoko biribilak Rmaax	Finfe Kirm
20 ~ 49,9	D-10	5	0.40	0.30	0.3	4
50 ~ 59,9	D - 15	7.5	0.40	0.30	0.4	5
60 ~ 149,9	D - 20	10	0.50	0.40	0.4	6
150 ~ 244,9	D - 25	12.5	0.60	0.50	0.4	8.5
245 ~ 519,9	D - 30	15	0.70	0.60	0.8	10
520 ~ 769,9	D-35	17.5	0.80	0.70	1.2	13
770 ~ 1500	D - 40	20	0.80	0.70	1.2	15
Oharra: 1. Zuloaren diametroa ≤ 30mm, Groove irekia erabiltzea gomendatzen da.
2. Presiorako> 40MPA, zigiluaren erro eremua S MAX H8 / F8 FIT tolerantzia erabiltzen du.

Jaizos

eredu	Dh9	Dh9	L^+0.2	En D1	eredu	Dh9	Dh9	L^+0.2	En D1	eredu	Dh9	Dh9	L^+0.2	En D1
Ados-25 * 16 * 4.2	25	16	4.2	24.3	Ados-90 * 74,5 * 6.3	90	74.5	6.3	89.0	Ados-160 * 139 * 8.0	160	139	8.0	158.8
Ados-32 * 21 * 4.2	32	21	4.2	31.3	Ados-95 * 74 * 8.0	95	74	8.0	94.0	Ados-170 * 149 * 8.0	170	149	8.0	168.8
Ados-40 * 26,3 * 5.8	40	26.3	5.8	39.2	Ados-100 * 79 * 8.0	100	79	8.0	99.0	Ados-180 * 159 * 8.0	180	159	8.0	178.8
Ados-40 * 29 * 4.2	40	29	4.2	39.3	Ados-100 * 84,5 * 6.3	100	84.5	6.3	99.0	Ados-190 * 169 * 8.0	190	169	8.0	188.8
Ados-50 * 34,5 * 6.3	50	34.5	6.3	49.0	Ados-105 * 84 * 8.0	105	84	8.0	103.8	Ados-200 * 179 * 8.0	200	179	8.0	198.8
Ados-50 * 39 * 4.2	50	39	4.2	49.3	Ados-110 * 89 * 8.0	110	89	8.0	108.8	Ados-210 * 189 * 8.0	210	189	8.0	208.4
Ados-60 * 41,7 * 7	60	41.7	7.0	59.2	Ados-110 * 94,5 * 6.3	110	94.5	6.3	109.0	Ados-220 * 199 * 8.0	220	199	8.0	218.4
Ados-60 * 49 * 4.2	60	49	4.2	59.3	Ados-115 * 94 * 8.0	115	94	8.0	113.8	Ados-230 * 209 * 8.0	230	209	8.0	228.4
Ados-63 * 44,7 * 7.0	63	44.7	7.0	62.2	Ados-120 * 99 * 8.0	120	99	8.0	118.3	Ados-240 * 219 * 8.0	240	219	8.0	238.4
Ados-63 * 47,5 * 6.3	63	47.5	6.3	62.0	Ados-125 * 104 * 8.0	125	104	8.0	123.8	Ados-250 * 229 * 8.0	250	229	8.0	248.4
Ados-70 * 51,7 * 7.0	70	51.7	7.0	69.2	Ados-125 * 109,5 * 6.3	125	109.5	6.3	124.0	Ados-280 * 225,5 * 8.0	280	255.5	8.0	278.4
Ados-70 * 59 * 4.2	70	59	4.2	69.3	Ados-130 * 109 * 8.0	130	109	8.0	128.8	Ados-300 * 272 * 9.5	300	272	9.5	297.8
Ados-75 * 54 * 8.0	75	54	8.0	74.2	Ados-130 * 114,5 * 6.3	130	114.5	6.3	129.0	Ados-320 * 292 * 9.5	320	292	9.5	317.8
Ados-75 * 59,5 * 6.3	75	59.5	6.3	74.0	Ados-135 * 114 * 8.0	135	114	8.0	133.5	Ados-330 * 302 * 9.5	330	302	9.5	327.8
Ados-80 * 59 * 8.0	80	59	8.0	79.0	Ados-135 * 119,5 * 6.3	135	119.5	6.3	134.0	Ados-350 * 322 * 9.5	350	322	9.5	347.8
Ados-80 * 64,5 * 6.3	80	64.5	6.3	79.0	Ados-140 * 119 * 8.0	140	119	8.0	138.8	Ados-370 * 342 * 9.5	370	342	9.5	367.8
Ados-85 * 64 * 8.0	85	64	8.0	84.0	Ados-145 * 124 * 8.0	145	124	8.0	143.8	Ados-420 * 392 * 9.5	420	392	9.5	417.8
Ados-90 * 69 * 8.0	90	69	8.0	89.0	Ados-150 * 129 * 8.0	150	129	8.0	148.8

Rc63

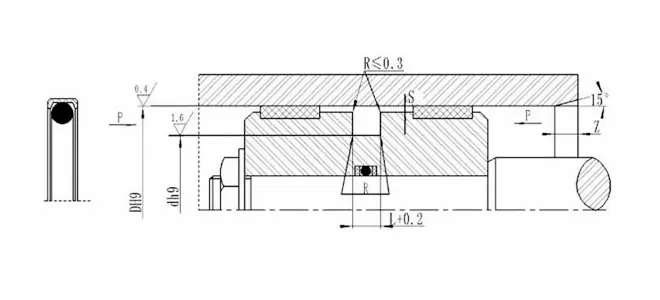

Apertura-tartea D h9	Groove diametroa d h9		Groove zabalera L⁺⁰^.²	Garbiketa erradiala S_{Maririririririri}_x	Txoko biribilak Rmaax	Finfe Z_lau	O-ring alanbre diametroa d_O
Apertura-tartea D h9	Hidrauliko	Maririririririrruskadura baxua eta hidraulikoa	Groove zabalera L⁺⁰^.²	Garbiketa erradiala S_{Maririririririri}_x	Txoko biribilak Rmaax	Finfe Z_lau	O-ring alanbre diametroa d_O
6 ~ 13	D - 3	D-3,5	2.5	0.2	0.4	3	1.9
14 ~ 26	D - 4	D-4.6	3.2	0.3	0.6	4	2.4
27 ~ 56	D - 6	D-6.6	4.7	0.3	1	5	3.5
57 ~ 169	D-10	D-10.6	7.5	0.35	1	6	5.7
170 ~ 1500	D - 15	D-15.6	11.0	0.4	2.5	8	8.6

Kads

eredu	tamaina						eredu	tamaina
eredu	D	d	En D1	D2	L	L1	eredu	D	d	En D1	D2	L	L1
Kdas-20	20	11	17	19	13.5	2.1	Kdas-25/2	25	16	22	24	13.5	2.1
Kdas-22	22	13	19	21	13.5	2.1	Kdas-28	28	19	25	27	13.5	2.1
Kdas-25/1	25	15	22	24	12.5	4	Kdas-30	30	21	27	29	13.5	2.1

Ldkku

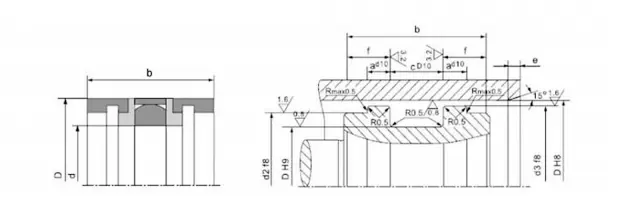

Produktuaren zenbakia	D	d	b	d₂	d₃	a	c	f	e
Gdkk-40	40	26	32	32	36	3	15.5	8.25	7
GDKK-45	45	31	32	37	41		15.5	8.25
GDKK-50	50	34	39	42	46		20.5	9.25
GDKK-56	56	40		48	52
GDKK-63	63	47		55	59
GDKK-65	65	49		57	61
GDKK-70	70	54		62	66
GDKK-75	75	59		67	71
GDKK-80	80	62	43	72	76		22.5	10.25
GDKK-85	85	67		77	81
GDKK-90	90	72		82	86
GDKK-95	95	77		87	91
GDKK-100	100	82		92	96				10
GDKK-110	110	92		102	106
GDKK-115	115	97		107	111
GDKK-120	120	102		112	116

Rc64

Apertura-tartea D h9	Groove diametroa Dh9	Groove zabalera L⁺^0.²	Txoko biribilak Rmaax	Garbiketa erradiala Iratxe	Finfe Kirm	O-ring alanbre diametroa d_O
14 ~ 22,9	D-5.2	3.8	0.6	0.25	3	2.65
23 ~ 49,9	D-6.6	4.8	1	0.3	4	3.55
50 ~ 119,9	D-10.0	7.3	1.3	0.35	6	5.30
120 ~ 1500	D-13.0	9.5	1.8	0.4	8	7.00
Oharra: zilindroaren diametroa ≤30mm, Groove irekia gomendatzen da.

Spg

D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²
30	20.5	4.3	4.5	95	80	7.3	7.5	224	202	10.8	11	800	785	12.7	13
31.5	22	4.3	4.5	100	85	7.3	7.5	225	203	10.8	11	900	870	24.5	25
32	22.5	4.3	4.5	108	92	7.3	7.5	230	208	10.8	11	930	890	19	20
35	25.5	4.3	4.5	110	94	7.3	7.5	240	218	10.8	11	935	920	12.7	13
35.5	26	4.3	4.5	112	96	7.3	7.5	250	228	10.8	11	950	925	17.7	18
40	30	4.3	4.5	120	104	7.3	7.5	260	236	11.7	12	1000	960	19.7	20
45	35	4.3	4.5	125	109	7.3	7.5	270	246	11.7	12	1060	1020	19.7	20
50	40	4.3	4.5	130	114	7.3	7.5	280	256	11.7	12	1120	1080	19.7	20
55	45	4.3	4.5	140	124	7.3	7.5	290	266	11.7	12	1150	1110	19.7	20
56	46	4.3	4.5	145	129	7.3	7.5	300	276	11.7	12	1180	1130	19.7	20
60	50	4.3	4.5	150	134	7.3	7.5	310	286	11.7	12	1210	1170	19.7	20
63	48	7.3	7.5	155	139	7.3	7.5	320	296	11.7	12	1250	1210	19	20
65	50	7.3	7.5	160	144	7.3	7.5	330	308	9.75	10	1260	1220	19.7	20
69	54	7.3	7.5	170	148	10.8	11	360	336	11.7	12	1400	1350	19.7	20
70	55	7.3	7.5	180	158	10.8	11	485	455	14.8	15	1500	1460	19.7	20
71	56	7.3	7.5	190	168	10.8	11	500	470	14.8	15	1650	1600	24	25
75	60	7.3	7.5	200	178	10.8	11	550	515	17.2	17.5
80	65	7.3	7.5	204	182	10.8	11	600	570	14.8	15
85	70	7.3	7.5	210	188	10.8	11	650	620	14.8	15
90	75	7.3	7.5	220	198	10.8	11	720	690	14.8	15

Rc66

Agindua Adibidez: RC66-D * D * L-PTFE3-R01 (kanpoko diametroa * barruko diametroa * Groove zabalera) PTFE3, R01- Material kodea
D	d	L	D	d	L	D	d	L	D	d	L	D	d	L
15	10	2	32	24.8	4	55	45	5	80	66	6.5	125	111.2	7.5
16	11	2	35	26.5	4	55	46.5	4	80	66.2	7.5	125	114	4
18	13	2	35	27.5	3	56	46	5	80	70	4	130	116	6.5
20	12.8	4	35	27.8	4	56	47.5	4	90	76	6.5	140	126	6.5
20	14	3	36	28.5	3	60	50	4	90	76.2	7.5	140	126.2	7.5
20	15	2	36	28.8	4	60	50	5	90	80	4	160	146	6.5
25	17.8	4	40	30	5	60	51.5	4	100	86	6.5	180	160	10
25	19	3	40	31.5	4	63	49	6.5	100	86.2	7.5	180	165	6
25	20	2	40	32.5	3	63	53	4	100	89	4	200	180	10
28	20.5	3	45	35	5	63	53	5	110	96	6.5	200	185	6
28	20.8	4	45	36.5	4	65	51	6.5	110	96.2	7.5	250	230	10
30	21.5	4	45	37.5	3	65	55	4	110	99	4	280	260	10
30	22.5	3	50	40	4	65	55	5	120	106	6.5	320	300	10
30	22.8	4	50	40	5	70	56	6.5	120	106.2	7.5
32	23.5	4	50	41.5	4	70	60	4	120	109	4
32	24.5	3	55	45	4	70	60	5	125	111	6.5
Oharra: Neurriak ez dira taula honetan agertzen, jar zaitez gurekin harremanetan.

Rc67

Dh9	D h9	L⁺⁰^.²	Z	R	Dh9	D h9	L⁺⁰^.²	Z	R
50.0	36.0	9.0	5.0	0.3	115.0	100.0	12.5	5.0	0.5
55.0	41.0	9.0	5.0	0.3	120.0	105.0	12.5	5.0	0.5
60.0	46.0	9.0	5.0	0.3	125.0	102.0	16.0	6.5	0.6
63.0	48.0	11.0	5.0	0.5	130.0	107.0	16.0	6.5	0.6
65.0	50.0	11.0	5.0	0.5	135.0	112.0	16.0	6.5	0.6
70.0	55.0	11.0	5.0	0.5	140.0	117.0	16.0	6.5	0.6
75.0	60.0	11.0	5.0	0.5	145.0	122.0	16.0	6.5	0.6
80.0	65.0	11.0	5.0	0.5	150.0	127.0	16.0	6.5	0.6
85.0	70.0	11.0	5.0	0.5	155.0	132.0	16.0	6.5	0.6
90.0	75.0	11.0	5.0	0.5	160.0	137.0	16.0	6.5	0.6
95.0	80.0	12.5	5.0	0.5	165.0	142.0	16.0	6.5	0.6
100.0	85.0	12.5	5.0	0.5	170.0	147.0	16.0	6.5	0.6
105.0	90.0	12.5	5.0	0.5	180.0	157.0	16.0	6.5	0.6
110.0	95.0	12.5	5.0	0.5

R7KK

Zehaztapenak eta neurriak
Zilindroaren diametroa	Beheko diametroa	Oinarriaren diametroa	Zabal	Gida lau	Zilindroaren diametroa	Beheko diametroa	Oinarriaren diametroa	Zabal	Gida lau
Dh9	D h9	d 1	L	Z	Dh9	D h9	d 1	L	Z
100	80	99	21.2	6	150	120	148.5	29	7.5
110	90	109	21.2	6	160	130	158.5	29	7.5
120	95	119	25.3	7.5	180	150	178.5	31.5	7.5
140	115	139	25.8	7.5	200	170	198.5	33.5	7.5

Adibidez AQ0800 80 × 64,5 × 6,3 (d × d × l) PTFE3-R01 PTFE3 R01-Materialen kodea
Produktuaren zenbakia	D	d	L⁺⁰^.²	R_{Mariririririri}_x	Produktuaren zenbakia	D	d	L⁺⁰^.²	R_{Mariririririri}_x	Produktuaren zenbakia	D	d	L⁺⁰^.²	R_{Mariririririri}_x
AQ0160	16	5	4.2	0.8	Aq0800l	80	64.5	6.3	1.2	Aq1500	150	129	8.1	1.6
Add0180	18	7	42	0.8	Aq0800	80	59	8.1	1.6	Aq1600	160	139	8.1	1.6
AQ0200	20	9	4.2	0.8	Aq0850l	85	69.5	6.3	1.2	Aq1700	170	149	8.1	1.6
AQ0220	22	11	4.2	0.8	AQ0850	85	64	8.1	1.6	Aq1800	180	159	8.1	1.6
AQ0250	25	14	4.2	0.8	Aw0900l	90	74.5	6.3	1.2	Aq1900	190	169	8.1	1.6
AQ0280	28	17	4.2	0.8	Aq0900	90	69	8.1	1.6	AQ2000	200	179	8.1	1.6
Aq0300	30	19	4.2	0.8	Aq0950l	95	79.5	6.3	1.2	AQ2100	210	189	8.1	1.6
AQ0320	32	21	4.2	0.8	Aq0950	95	74	8.1	1.6	AQ2200	220	199	8.1	1.6
AQ0350	35	24	4.2	0.8	Aq1000l	100	84.5	6.3	1.2	Aq2300	230	209	8.1	1.6
AQ0400	40	29	4.2	0.8	Aq1000	100	79	8.1	1.6	Aq2400	240	219	8.1	1.6

Aqf

Adibidez AQF0800 80 × 67 × 8.3 (d × d × L) PTFE3-R01 Material Kodea
Produktuaren zenbakia	D H9	d H9	L⁺⁰^.²	R_{Mariririririri}_x	Produktuaren zenbakia	D H9	d H9	L⁺⁰^.²	R_{Mariririririri}_x	Produktuaren zenbakia	D H9	d H9	L⁺⁰^.²	R_{Mariririririri}_x
Aqf0400	40	30	6.3	1.2	AQF01150	115	102	8.3	1.6	Aqf3200	320	302	12.3	3
AQF0420	42	32	6.3	1.2	Aqf01200	120	107	8.3	1.6	Aqf3500	350	332	12.3	3
Aqf0450	45	35	6.3	1.2	AQF01250	125	112	8.3	1.6	Aqf4000	400	382	12.3	3
AQF0480	48	38	6.3	1.2	AQF01300	130	117	8.3	1.6	Aqf4200	420	402	12.3	3
Aqf0500	50	40	6.3	1.2	Aqf1350	135	117	12.3	3	Aqf4500	450	432	12.3	3
AQF0520	52	42	6.3	1.2	AQF1400	140	122	12.3	3	Aqf4800	480	449	16.3	3
AQF0550	55	45	6.3	1.2	Aqf1500	150	132	12.3	3	Aqf5000	500	469	16.3	3
Aqf0600	60	50	6.3	1.2	Aqf1600	160	142	12.3	3	Aqf6000	600	569	16.3	3
Aqf0630	63	53	6.3	1.2	Aqf1700	170	152	12.3	3	Aqf7000	700	669	16.3	3

Rckr

D	d	L	En D1	D	d	L	En D1	D	d	L	En D1
20	12.5	3.2	19.7	63	50	6.3	62.6	100	79	8.1	99.5
25	17.5	3.2	24.7	65	52	6.3	64.6	105	84.5	6.3	104.6
25	14	4.2	24.7	70	59	4.2	69.7	105	89.5	6.3	104.6
32	24.5	3.2	31.7	70	54.5	6.3	69.6	110	89	8.1	109.5
32	21	4.2	31.7	70	57	6.3	69.6	115	94	8.1	114.5
40	32.5	3.2	39.7	75	59.5	6.3	74.6	120	99	8.1	119.5
40	29	4.2	39.7	75	62	6.3	74.6	125	109.5	6.3	124.6
45	34	4.2	44.7	80	69	4.2	79.7	125	104	8.1	124.5
45	32	6.3	44.6	80	64.5	6.3	79.6	140	119	8.1	139.5
50	39	4.2	49.7	85	71.5	6.3	84.6	160	139	8.1	159.5
50	34.5	6.3	49.6	90	74.5	6.3	89.6	200	179	8.1	199.5

Rpw

Apertura-tartea D h9			Groove diametroa D h9	Groove zabalera L⁺⁰^.²	Radial Clearance Smax		Txoko biribilak Rmaax	Finfe Z	O-ring alanbre diametroa
Mota estandarra Rpw	Karga arina Rpw-q	Karga astuna Rpw-z	Groove diametroa D h9	Groove zabalera L⁺⁰^.²	0 ~ 20mpa	20-40MPA	Txoko biribilak Rmaax	Finfe Z	O-ring alanbre diametroa
8 ~ 14,9	15 ~ 39,9	-	D-4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39,9	40 ~ 79,9	-	D-7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79,9	80 ~ 132,9	15 ~ 39,9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132,9	133 ~ 329,9	40 ~ 79,9	D-15.5	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329,9	330 ~ 669,9	80 ~ 132,9	D-21.0	8.1	0.35	0.25	1.8	7	7.00
330-669.9	670 ~ 999,9	133 ~ 329,9	D-24,5	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999,9	-	330 ~ 669,9	D-28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			D-38	13.8	0.7	0.60	3	10	12.0
Oharra: 1. Zuloaren diametroa ≤ 30mm, Groove irekia erabiltzea gomendatzen da.
2. Presiorako> 40MPA, zigiluaren erro eremua H8 / F8 Tolerantzia egokitzen da.

Tda


Eskaera zenbakia	Dh8	Dh9	L + 0,2	Eskaera zenbakia	Dh8	Dh9	L + 0,2	Eskaera zenbakia	Dh8	Dh9	L + 0,2
Tda0400	40	32	7.5	TDA1150	115	100	13	TDA2800	280	260	17
Tda0450	45	37	7.5	Tda1200	120	105	13	Tda3000	300	280	17
Tda0500	50	42	7.5	TDA1250	125	110	13	Tda3200	320	300	17
TDA0550	55	45	7.5	Tda1300	130	115	13	Tda3500	350	320	21
Tda0600	60	45	13	Tda1400	140	120	13	Tda3700	370	345	17
Tda0630	63	53	8.5	Tda1450	145	125	13	TDA3800	380	350	21
Tda0630a	63	48	13	TDA1500	150	130	13	Tda3900	390	360	21
TDA0650	65	50	8.5	TDA1600	160	140	13	Tda4100	410	380	21
TDA0650A	65	50	13	TDA1600A	160	140	17	Tda4300	430	400	21
Tda0700	70	55	13	Tda1700	170	150	17	Tda4500	450	420	21
Tda0750	75	60	13	TDA1800	180	160	17	Tda4800	480	450	21
Tda0800	80	65	13	Tda1900	190	170	17	Tda5000	500	475	17
TDA0850	85	70	13	Tda2000	200	180	17	Tda5100	510	480	21
Tda0900	90	75	13	Tda2100	210	190	17	Tda5900	590	560	21
TDA0950	95	80	13	Tda2200	220	200	17	Tda6000	600	570	21
Tda1000	100	85	13	TDA2250	225	205	17	Tda6700	670	640	21
Tda1100	110	95	13	TDA2500	250	230	17
Oharra: beharrezko zehaztapenak taula honetan ez badira, jar zaitez gurekin harremanetan.

TpdMari

Instalazioaren neurriak										Chamfer luzera
Zilindroaren diametroah8	Groove beheko diametrodh9		Zirrikituaren zabalera L + 0,2		Zigiluaren altuera H				Zilindroaren diametroaren barrutia		Chamfer luzera e≥
40-120	D-10		16		15				40-124		7
121-300	D - 12		16		15				125-299		10
301-380	D-14		16		15				300-630		15
> 380	D - 16		16		15

Eskaera zenbakia	Dh8	Dh9		L^+0.2	Eskaera zenbakia	Dh8	Dh9	L^+0.2		Eskaera zenbakia		Dh8	Dh9	L^+0.2
Tdma0400	40	30		16	Tdma1150	115	105	16		Tdma2500		250	238	16
Tdma0450	45	35		16	Tdma1200	120	110	16		Tdma2800		280	268	16
Tdma0500	50	40		16	Tdma1250	125	113	16		Tdma3000		300	288	16
Tdma0550	55	45		16	Tdma1300	130	118	16		Tdma3200		320	306	16
Tdma0560	56	46		16	Tdma1350	135	123	16		Tdma3500		350	336	16
Tdma0600	60	50		16	Tdma1400	140	128	16		Tdma3800		380	366	16
Tdma0630	63	53		16	Tdma1500	150	138	16		Tdma4000		400	384	16
Tdma0650	65	55		16	Tdma1600	160	148	16		Tdma4200		420	404	16
Tdma0700	70	60		16	Tdma1700	170	158	16		Tdma4500		450	434	16
Tdma0750	75	65		16	Tdma1800	180	168	16		Tdma4800		480	464	16
Tdma0800	80	70		16	Tdma1900	190	178	16		Tdma5000		500	484	16
Tdma0850	85	75		16	Tdma2000	200	188	16		Tdma5600		560	544	16
Tdma0900	90	80		16	Tdma2100	210	198	16		Tdma6000		600	584	16
Tdma1000	100	90		16	Tdma2200	220	208	16		Tdma6300		630	614	16
Tdma1100	110	100		16	Tdma2250	225	213	16
Oharra: beharrezko zehaztapenak ez dira taula honetan, baina sor daitezke. Mesedez, jarri gurekin harremanetan.

Genda

Instalazioaren neurriak											Chamfer luzera
Instalazioaren neurriak									Zilindroaren diametroaren barrutia		Chamfer luzera e≥
									<99		7
Zilindroaren diametroa Dh8	Groove beheko diametroa dh9			Zirrikituaren zabalera Kerr⁺⁰^.²	Zigiluaren altuera H				100-199		10
<96	D-16,8			8	7.5				100-199		10
96-190	D - 20			10	9.5				200-309		12
191-380	D-28			13	12.5				310-559		15
> 380	D-36			20	19.5				> 599		18

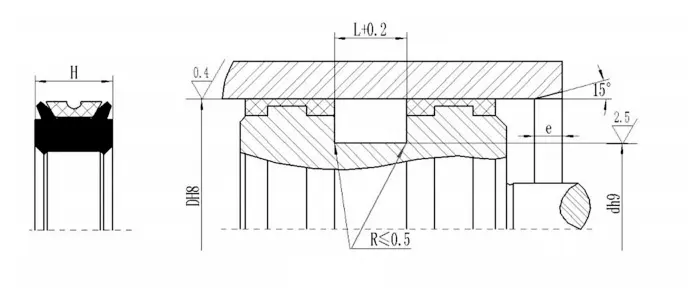

Eskaera zenbakia	D h8	D h9	L^+0.2		Eskaera zenbakia	D h8	D h9	L^+0.2		Eskaera zenbakia	D h8	D h9	L^+0.2
Ggda0400	40	23.2	8		Ggda1050	105	85	10		Ggda2500	250	222	13
Ggda0450	45	28.2	8		Ggda1100	110	90	10		Ggda2800	280	252	13
Ggda0500	50	33.2	8		Ggda1150	115	95	10		Ggda3000	300	272	13
Ggda0550	55	38.2	8		Ggda1200	120	100	10		Ggda3200	320	292	13
Ggda0560	56	39.2	8		Ggda1250	125	105	10		Ggda3500	350	322	13
Ggda0600	60	43.2	8		Ggda1300	130	110	10		Ggda3800	380	352	13
Ggda0630	63	46.2	8		Ggda1350	135	115	10		Ggda4000	400	364	20
Ggda0650	65	48.2	8		Ggda1400	140	120	10		Ggda4200	420	384	20
Ggda0700	70	53.2	8		Ggda1500	150	130	10		Ggda4500	450	414	20
Ggda0750	75	58.2	8		Ggda1600	160	140	10		Ggda4800	480	444	20
Ggda0800	80	63.2	8		Ggda1700	170	150	10		Ggda5000	500	464	20
Ggda0850	85	68.2	8		Ggda1800	180	160	10		Ggda5600	560	524	20
Ggda0900	90	73.2	8		Ggda1900	190	170	10		Ggda6000	600	564	20
Ggda0950	95	78.2	8		Ggda2000	200	172	13		Ggda6300	630	594	20
Ggda1000	100	80	10		Ggda2200	220	192	13
Oharra: beharrezko zehaztapenak ez dira taula honetan, baina sor daitezke. Mesedez, jarri gurekin harremanetan. Eskuragarri dagoen produktuaren gehienezko produktua 1600mm da.

Mid onia

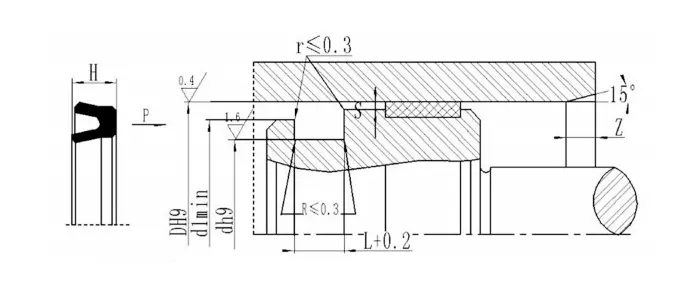

Extrusion hutsunea
Presio mpa	Extrusion Gap Smax
Presio mpa	Zilindroaren diametroa d≤60mm						Zilindroaren diametroa d> 60mm
≤5	0.4						0.5
≤11	0.3						0.5
≤20	0.2						0.3
≤30	0.15						0.2
≤40	0.1						0.15
Tamaina taula
Produktuaren zenbakia		D	d	H	L	En D1		Produktuaren zenbakia	D	d	H	L	En D1
RCUP30 * 15 * 9.5		30	15	9.5	10.5	18		RCUP40 * 32 * 5.5	40	32	5.5	6.5	35
RCUP30 * 15 * 10		30	15	10	11	19		RCUP40 * 32 * 8	40	32	8	9	35
RCUP30 * 20 * 8		30	20	8	9	24		RCUP40 * 33 * 8	40	33	8	9	36
RCUP30 * 22 * 6,5		30	22	6.5	7	25		RCUP45 * 30 * 10	45	30	10	11	35
RCUP35 * 20 * 10		35	20	10	11	25		RCUP50 * 30 * 12	50	30	12	13	35
RCUP35 * 25 * 8		35	25	8	9	29		RCUP50 * 32 * 10	50	32	10	11	35
Rcup35 * 27 * 10		35	27	10	11	30		RCUP50 * 35 * 8,5	50	35	8.5	9.5	40
RCUP40 * 25 * 10		40	25	10	11	30		RCUP50 * 35 * 10	50	35	10	11	40
RCUP40 * 30 * 6.5		40	30	6.5	7.5	34		RCUP50 * 40 * 5	50	40	5	5.5	44
RCUP40 * 30 * 10		40	30	10	11	34		RCUP50 * 40 * 8	50	40	8	9	43

Yxd

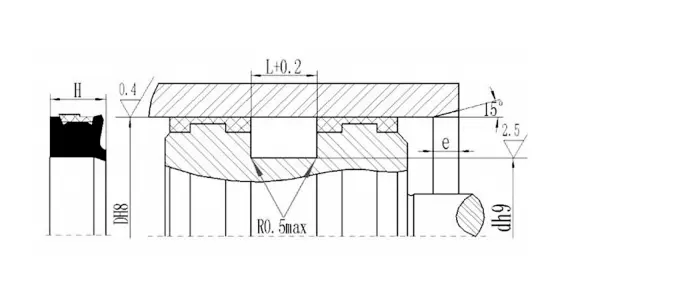

Produktuaren zenbakia	D	d	H	L1	L2	T	Produktuaren zenbakia	D	d	H	L1	L2	T
YXD11 * 5 * 8	11	5	8	9	10.5	1.5	YXD55 * 47 * 10	55	47	10	12	13.5	1.5
YXD12 * 6 * 8	12	6	8	9	10.5	1.5	YXD56 * 48 * 10	56	48	10	12	13.5	1.5
YXD14 * 8 * 8	14	8	8	9	10.5	1.5	YXD60 * 48 * 14	60	48	14	16	18	2
YXD16 * 10 * 8	16	10	8	9	10.5	1.5	YXD63 * 51 * 14	63	51	14	16	18	2
YXD18 * 12 * 8	18	12	8	9	10.5	1.5	YXD65 * 53 * 14	65	53	14	16	18	2
YXD20 * 14 * 8	20	14	8	9	10.5	1.5	YXD70 * 58 * 14	70	58	14	16	18	2
YXD22 * 16 * 8	22	16	8	9	10.5	1.5	YXD75 * 63 * 14	75	63	14	16	18	2
YXD24 * 18 * 8	24	18	8	9	10.5	1.5	YXD78 * 66 * 14	78	66	14	16	18	2
YXD25 * 19 * 8	25	19	8	9	10.5	1.5	YXD80 * 68 * 14	80	68	14	16	18	2
YXD28 * 22 * 8	28	22	8	9	10.5	1.5	YXD85 * 73 * 14	85	73	14	16	18	2
YXD30 * 22 * 10	30	22	10	12	13.5	1.5	YXD90 * 78 * 14	90	78	14	16	18	2
YXD32 * 24 * 10	32	24	10	12	13.5	1.5	YXD95 * 83 * 14	95	83	14	16	18	2
YXD35 * 27 * 10	35	27	10	12	13.5	1.5	YXD100 * 88 * 14	100	88	14	16	18	2

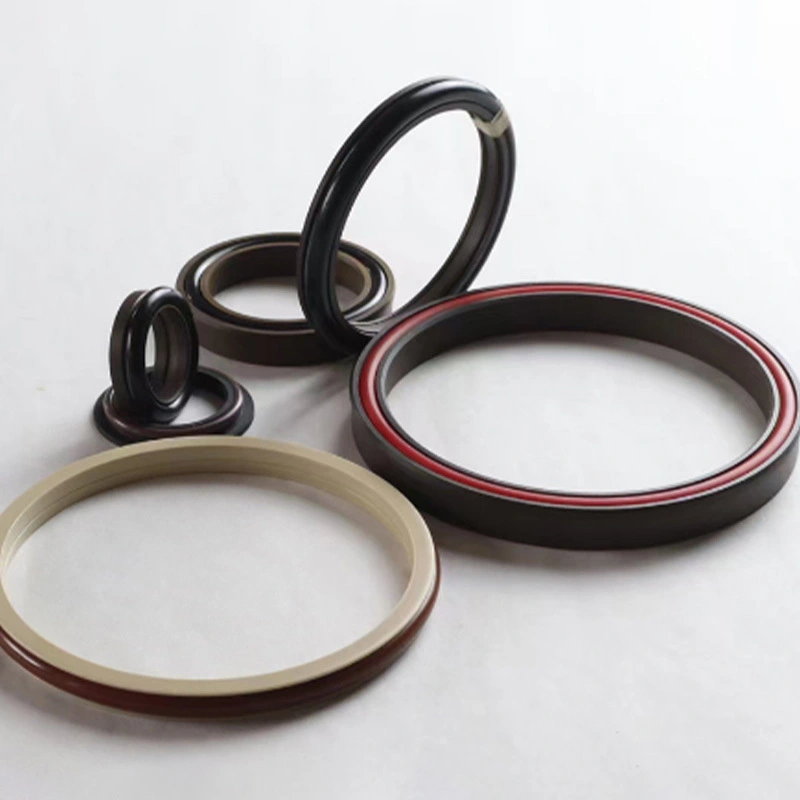

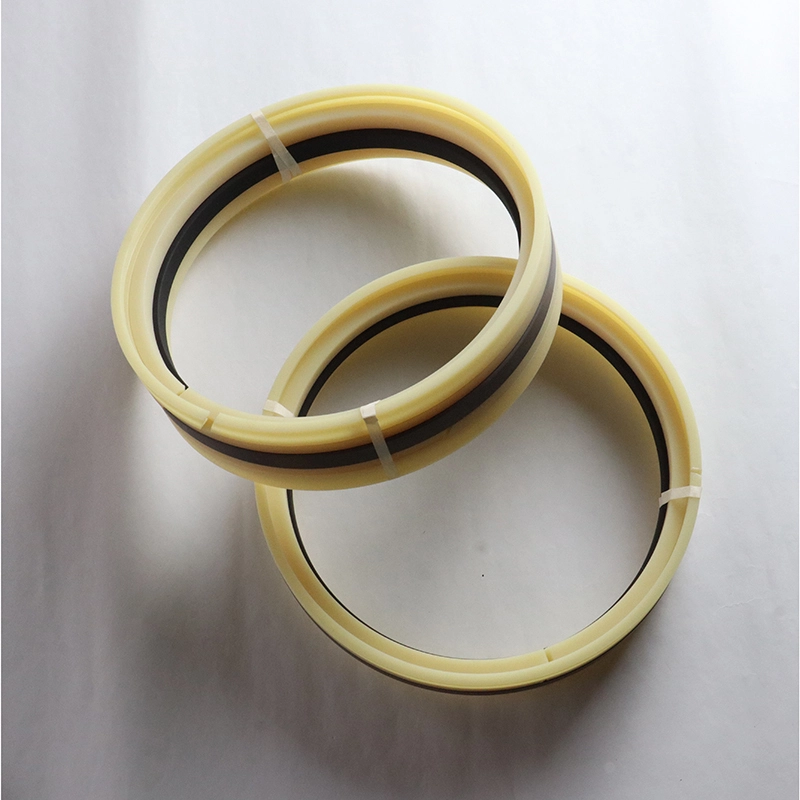

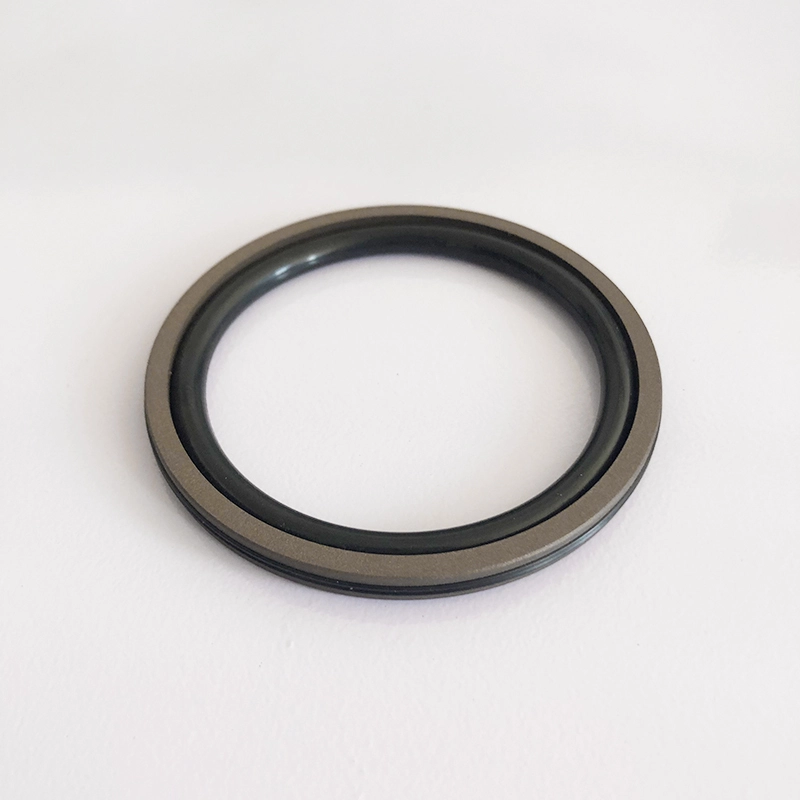

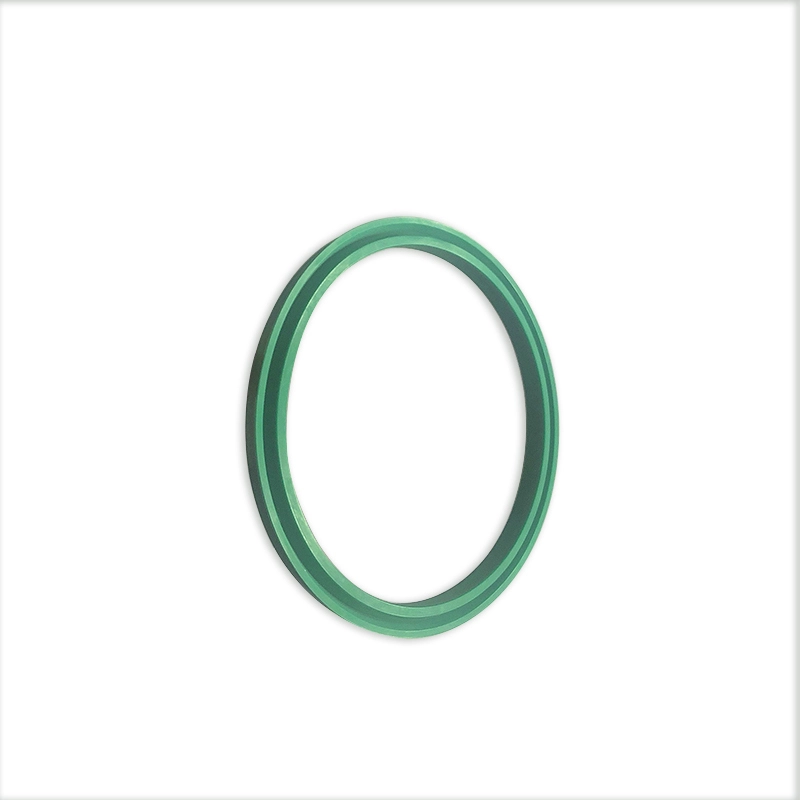

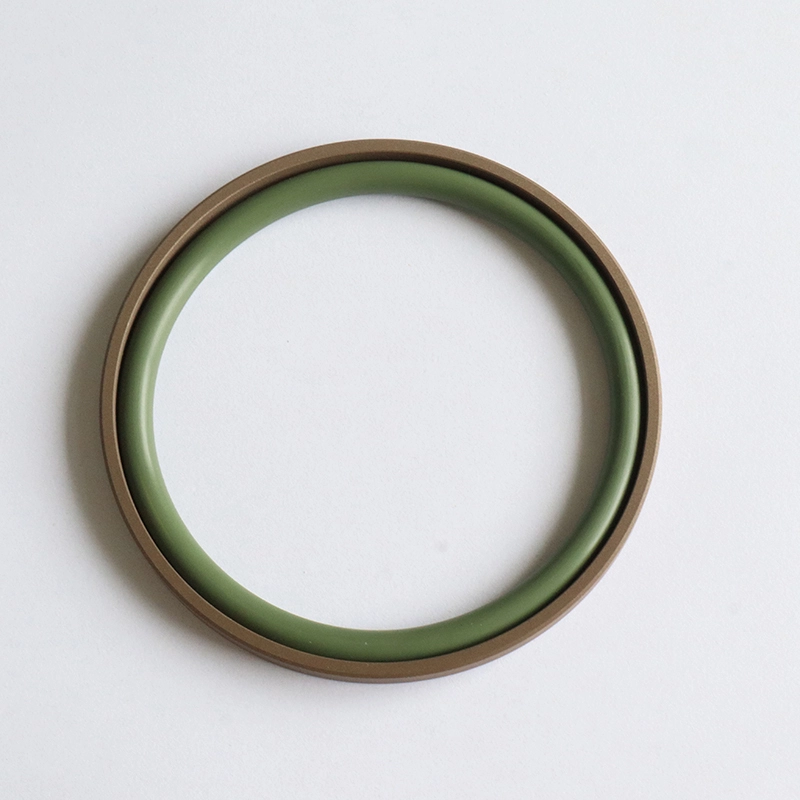

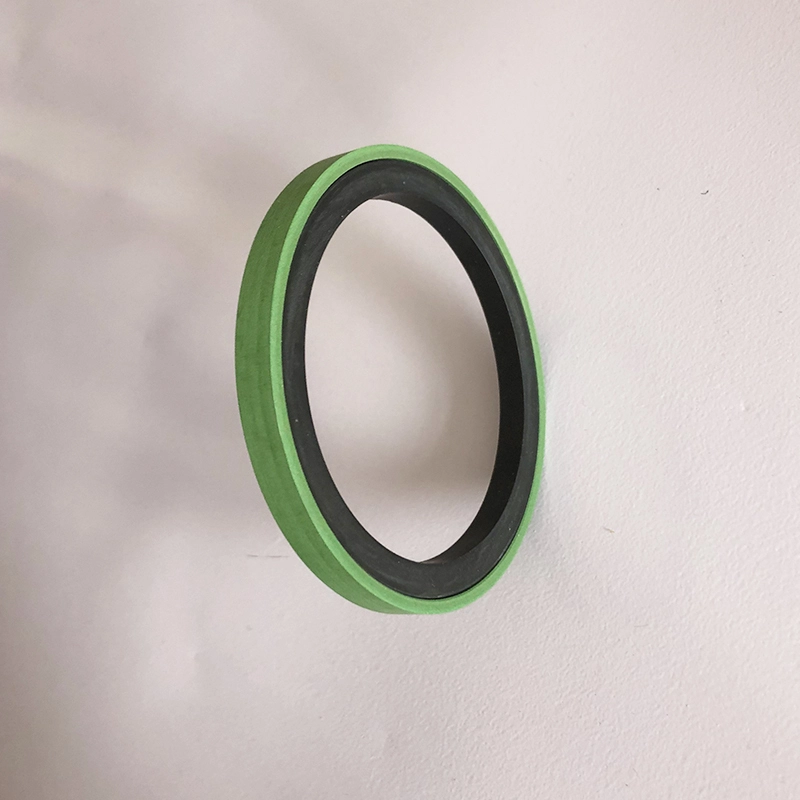

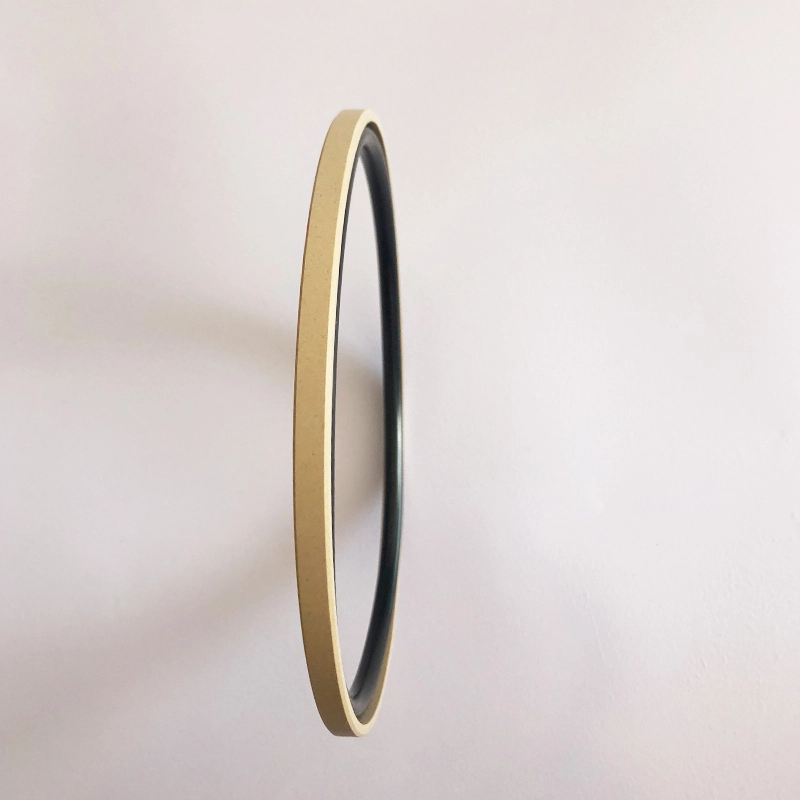

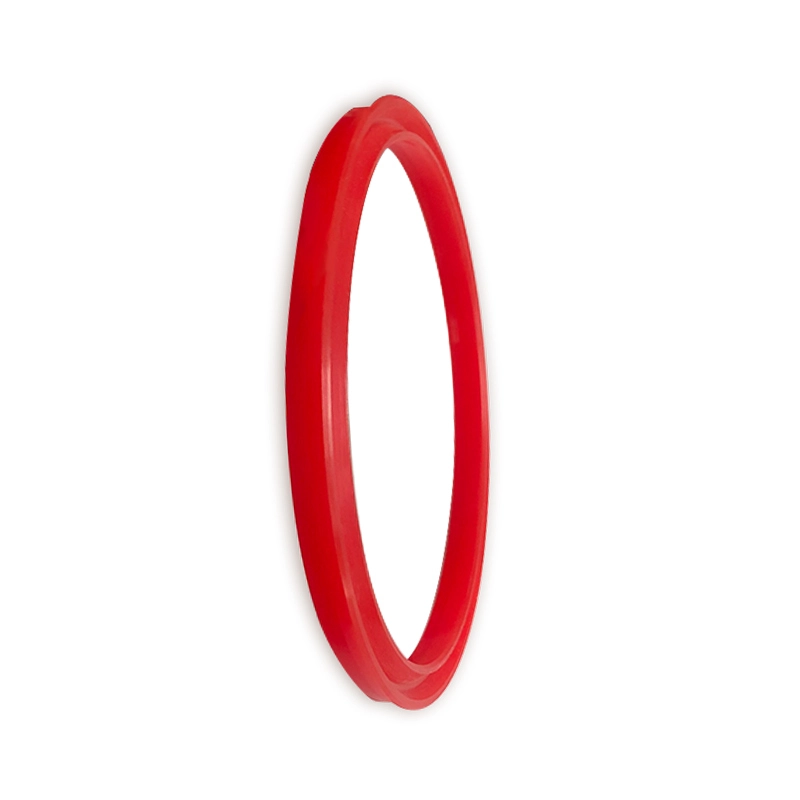

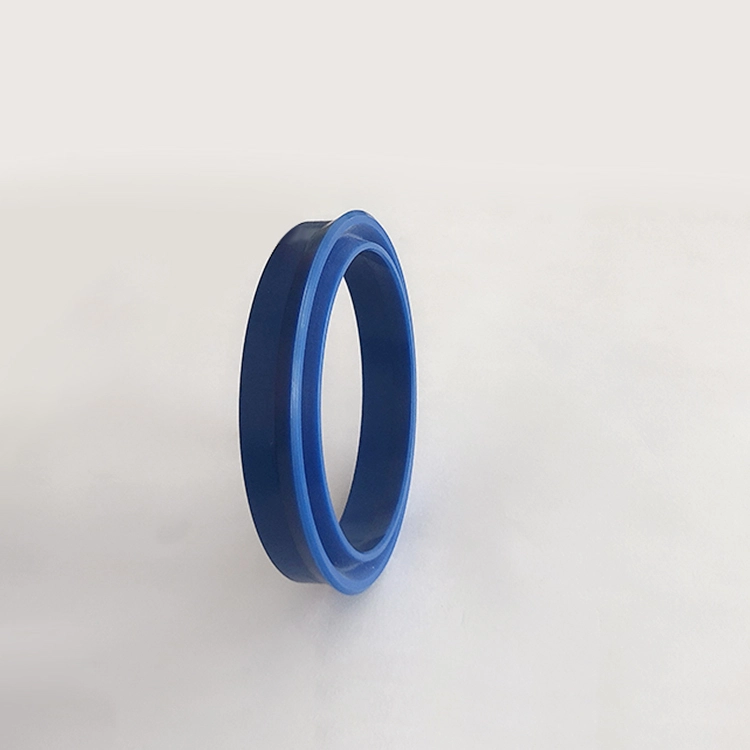

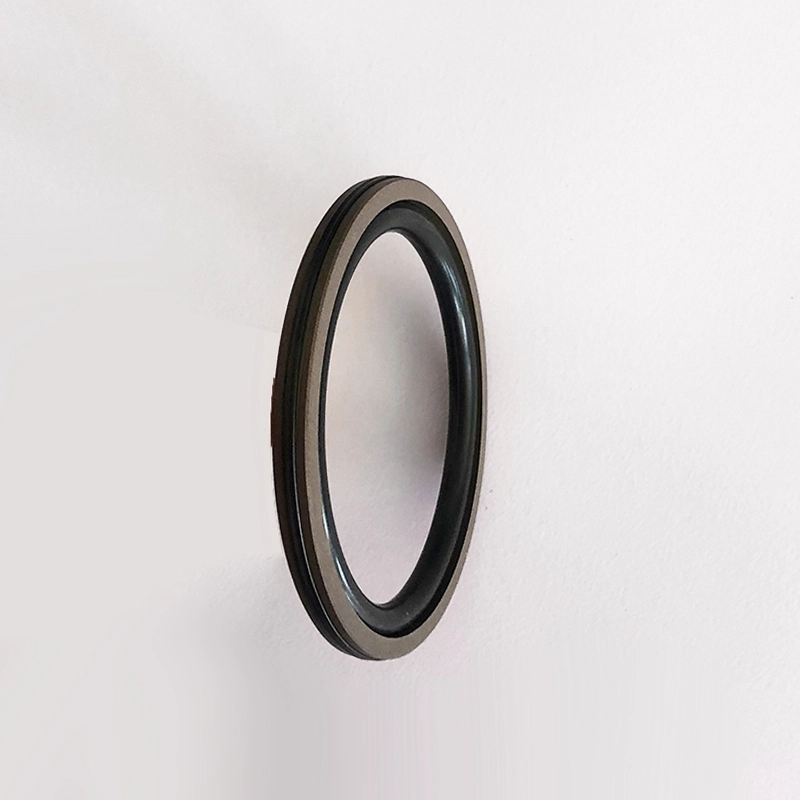

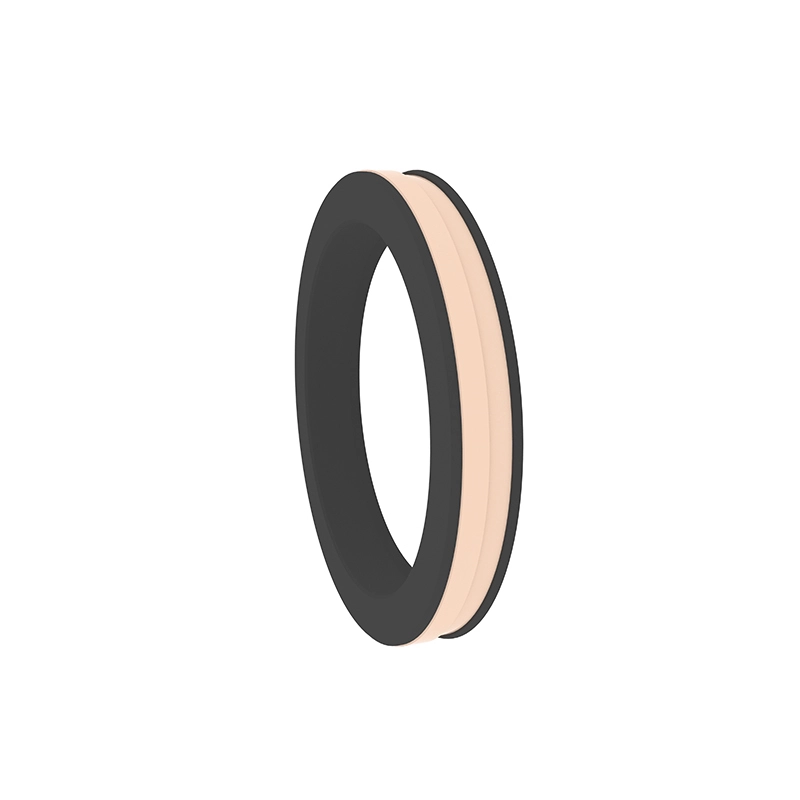

Hydraulic Seals For Piston Holes

Hot Tags: Pistoi zuloetarako zigilu hidraulikoak

Lotutako Kategoria

Bidali kontsulta

Harremanetarako informazioa



Helbidea

1. zenbakia Ruichen Road, Dongliuting Industrial Park, Chengyang District, Qingdao City, Shandong Probintzia, Txina


Tel

+86-532-82809839


Posta elektronikoa

info.sealing@ruichenseal.com

Lortu prezio lehiakorrak, laguntza teknikoa eta erantzun azkarrak. Bidali zure zehaztapenak Reichen-era egokitutako zigilatzeko soluzioetarako. Doako laginak eskuragarri.
