Pistoi hidraulikoko hagaxkak

Ruichen zigiluek esperientzia zabala dute zigiluen eta zigilatzeko materialen ekoizpenean eta garapenean. Pistoi hidraulikoen haga zigiluek ere eredu desberdinetakoak dira. Aukera egokia egin dezakezu beheko informazio zehatzaren arabera, edo jarri gurekin harremanetan zigilatzeko irtenbide egokiagoa eta pertsonalizatua lortzeko.

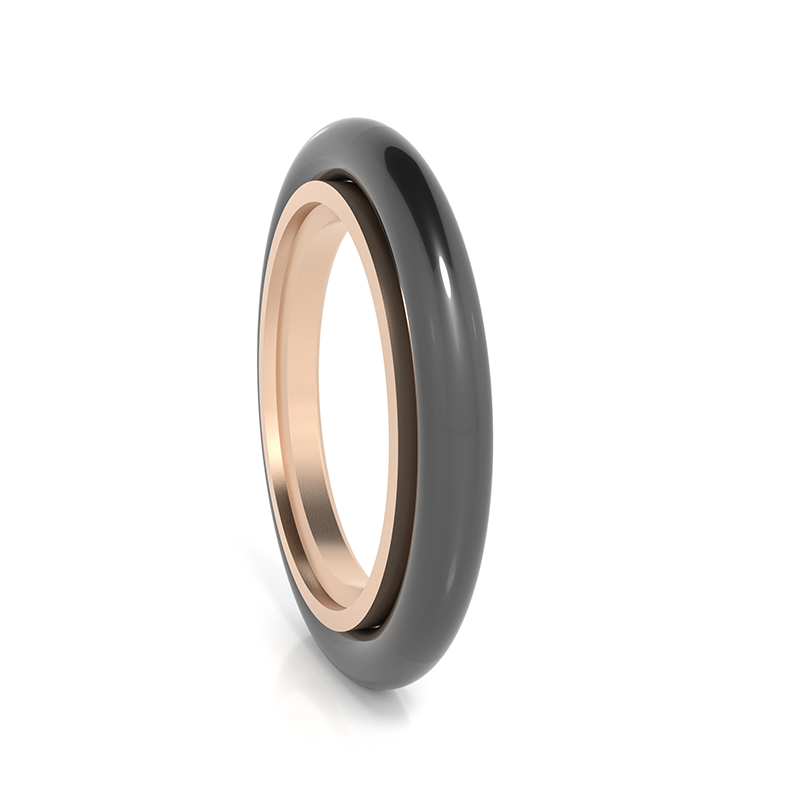

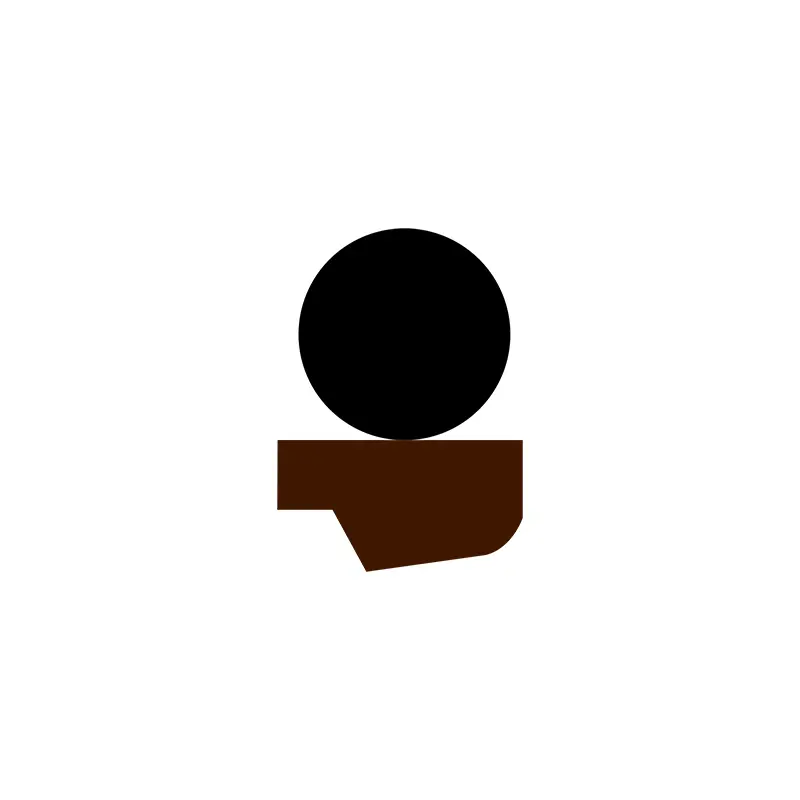

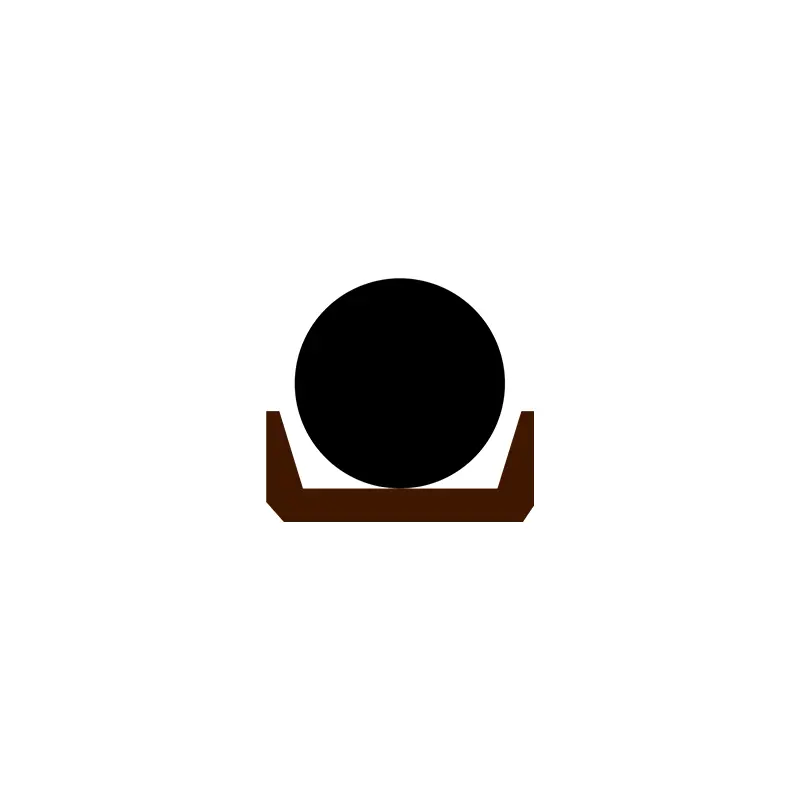

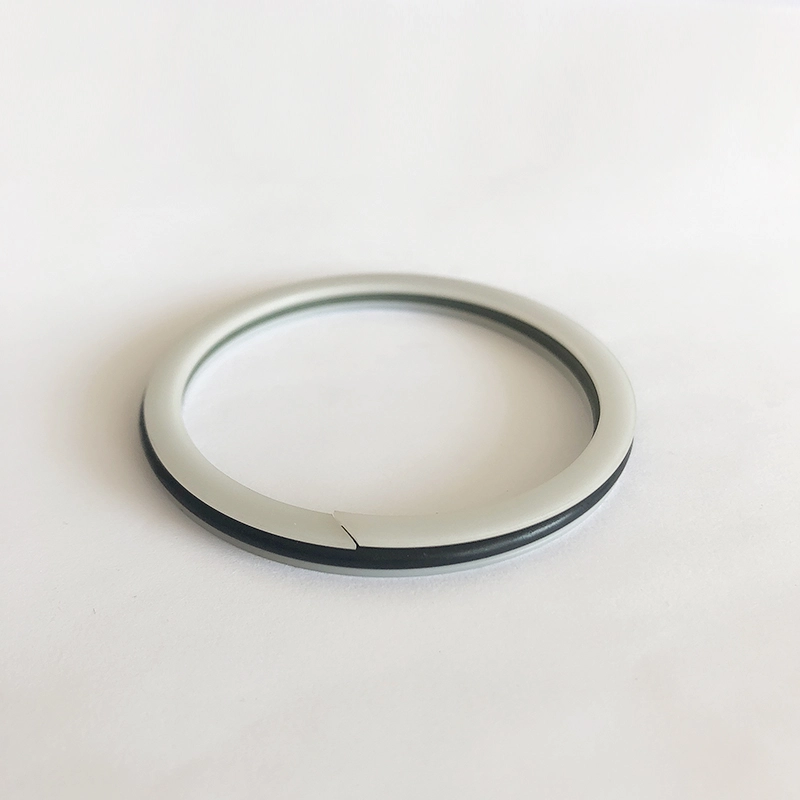

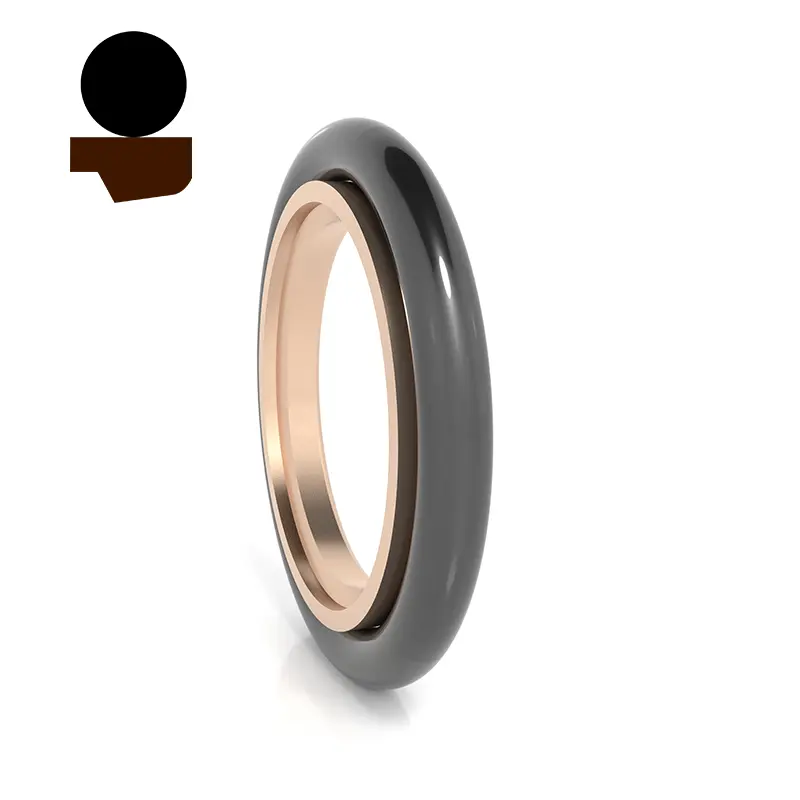

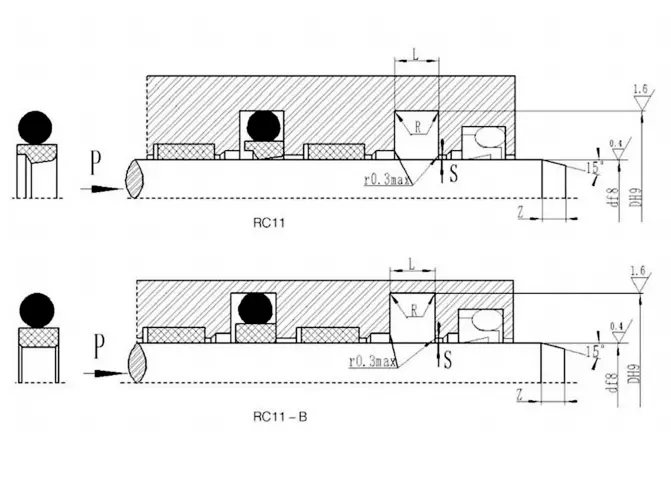

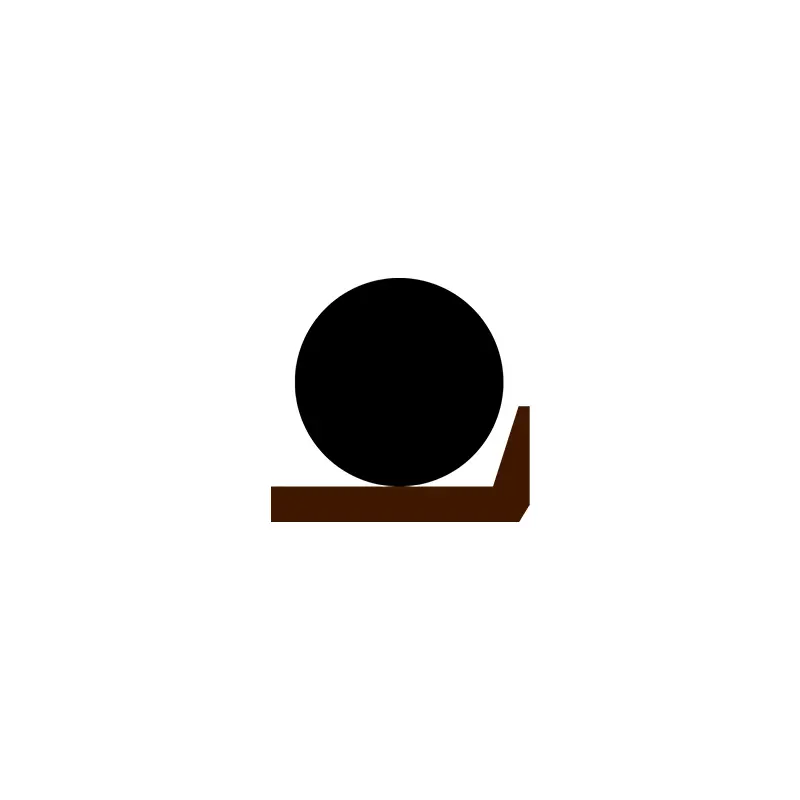

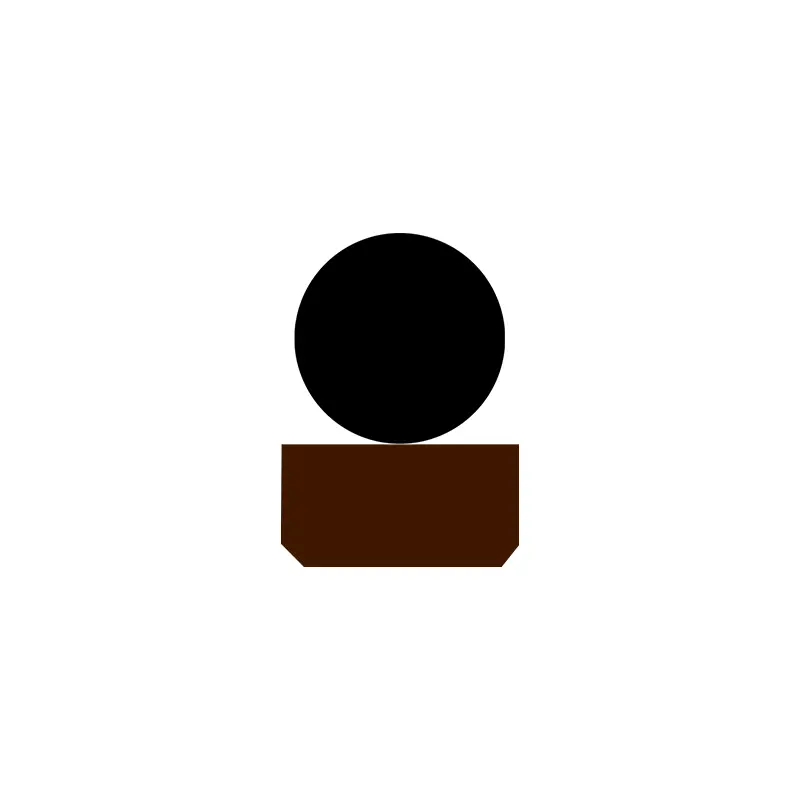

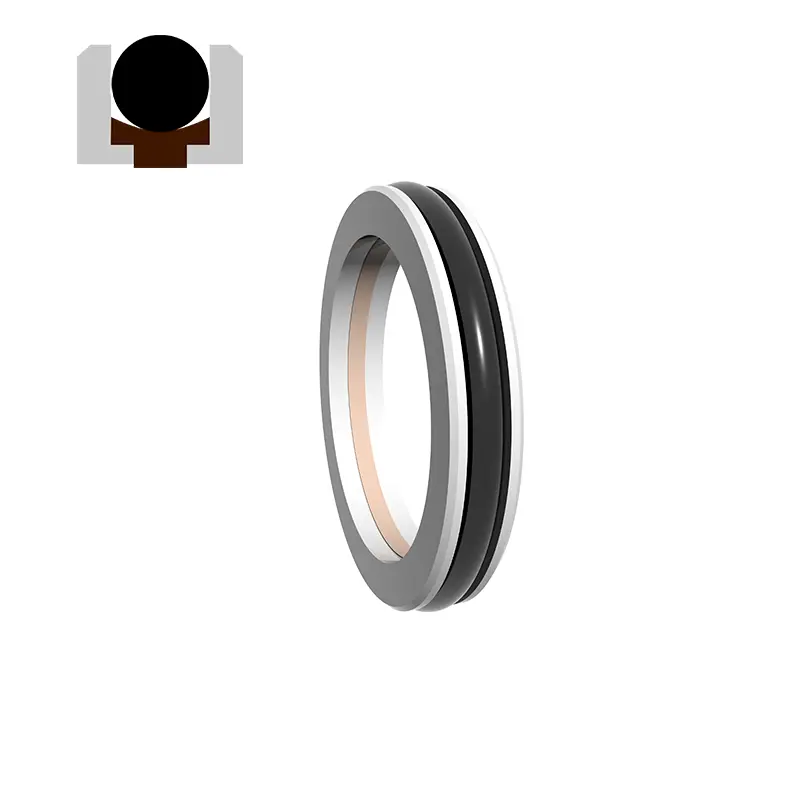

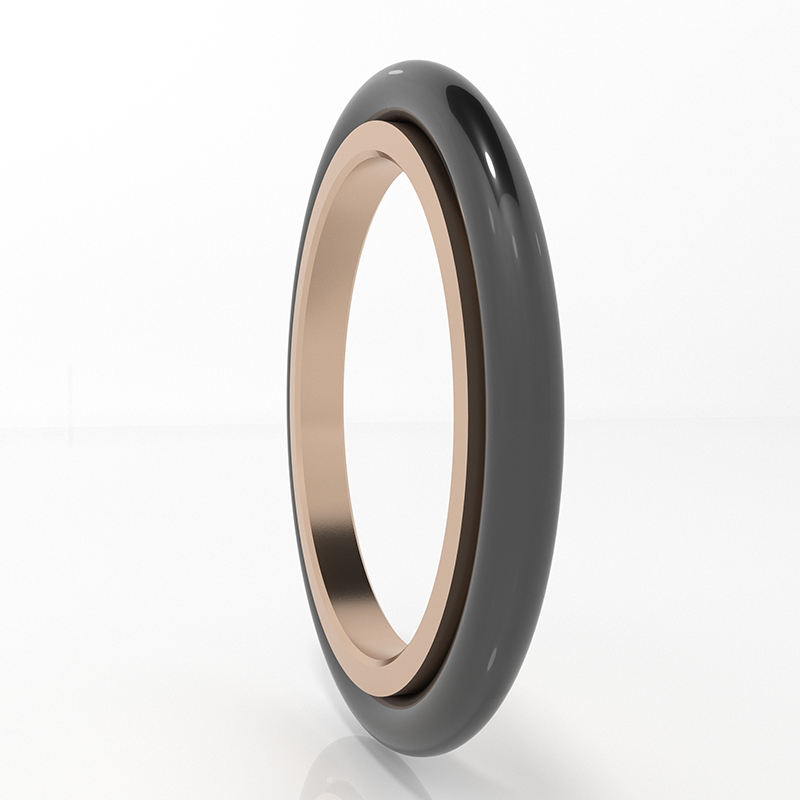

RC11 PTFE urrats betetako eraztunarekin eta O itxurako gomazko eraztun batez osatuta dago, elkarrekikotasun mugimendu hidraulikoetarako modu bakarreko presio zigilatzea.

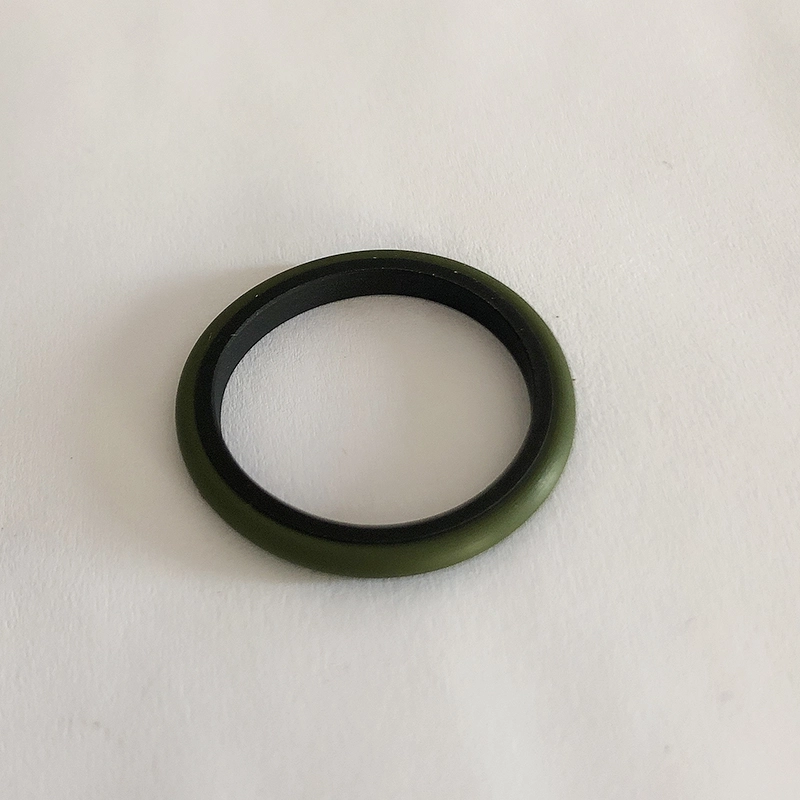

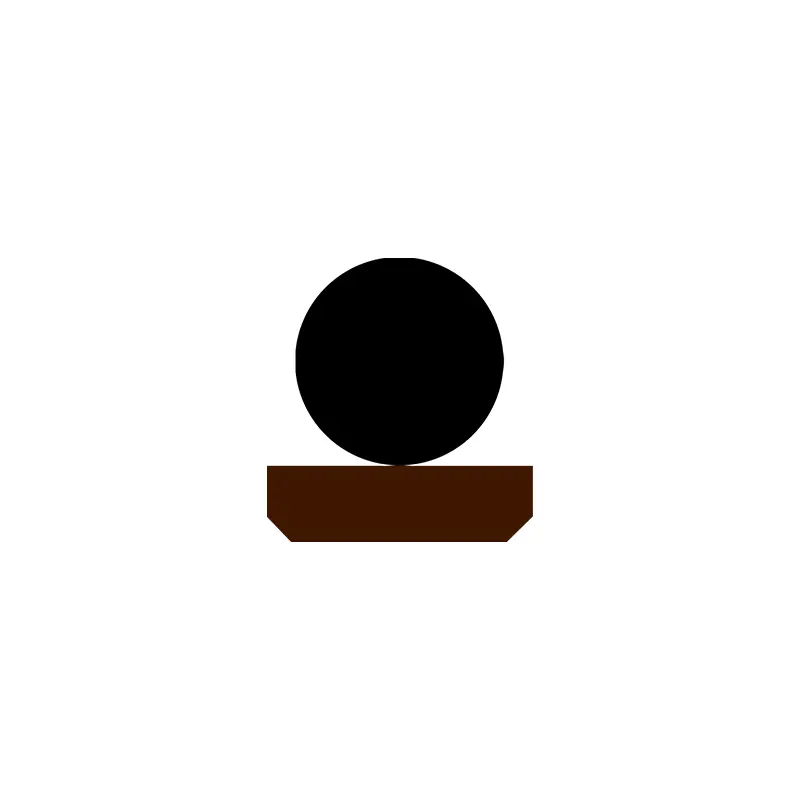

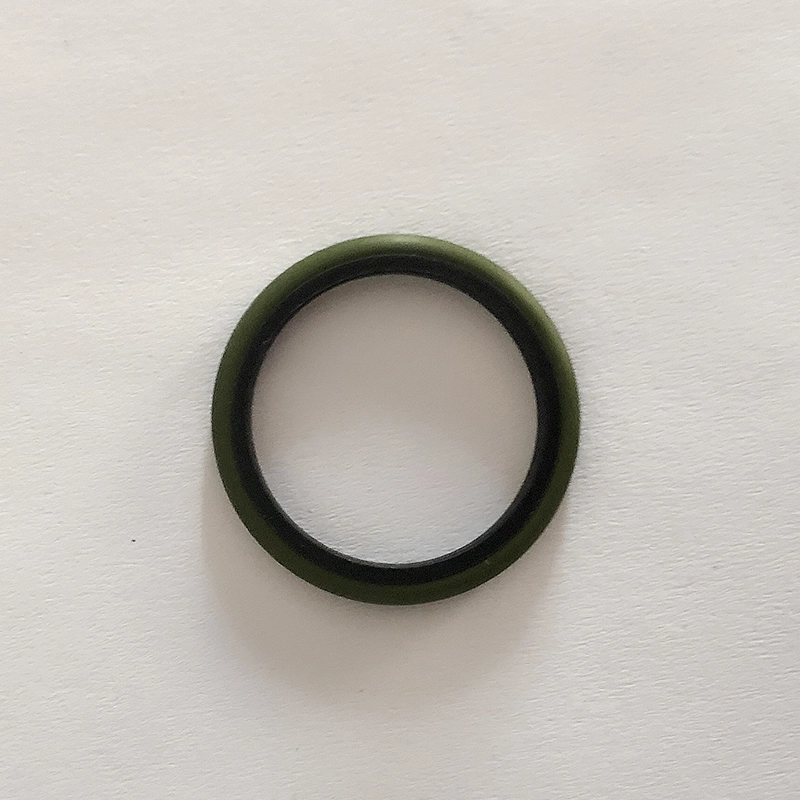

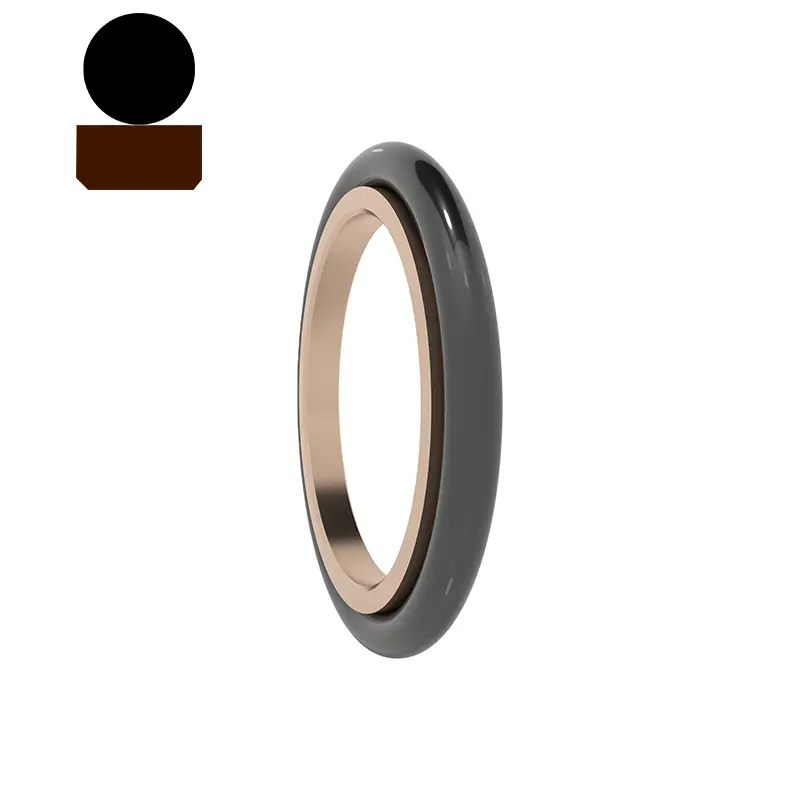

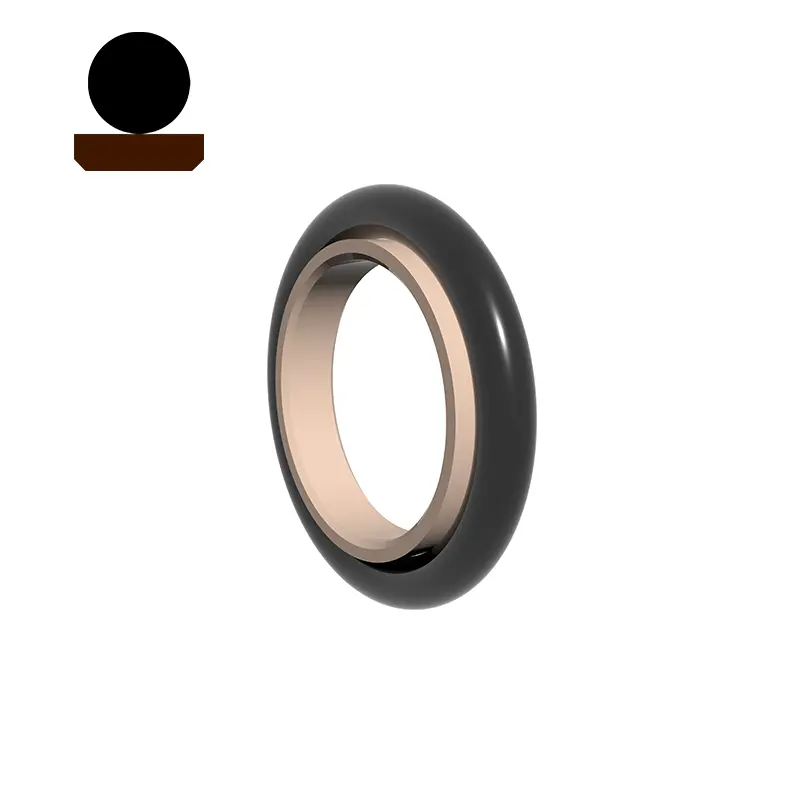

RC11-B-k PTFEko laukizuzeneko zigilatze-eraztunarekin eta O itxurako gomazko eraztun batez osatuta dago, bi norabideko presio zigilatzeko mugimendu hidraulikoetarako egokia. O-eraztunak indar erradiala eskaintzen du eta zigilatzeko eraztunaren higadura konpentsatzen du. Orokorrean gida eraztun batekin batera erabiltzen da. Zatiki (irekiak) zirrikituak erabili behar dira hagaxkak 30mm baino gutxiago. Ezaugarriak:

1. Marruskadura baxua, hasierako erresistentzia txikia, mugimendu leuna, marruskadura berdina eta estatikoa, ez da arrastorik;

2. Presioaren egonkortasun oso altua presioaren eta baldintza gogorren azpian;

3. Bizitza altua, oliorik gabeko lubrifikazio zigiluetarako erabil daiteke;

4. Ur gutxiko euskarriak zigilatzeko erabil daiteke, hala nola ura;

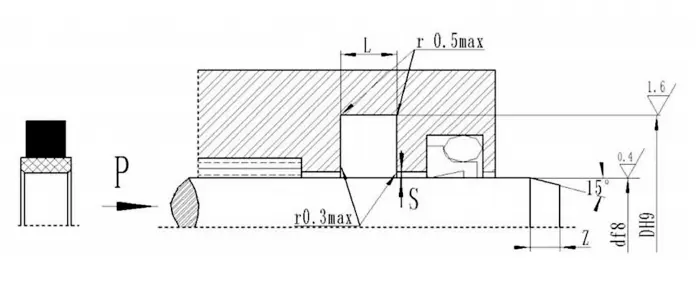

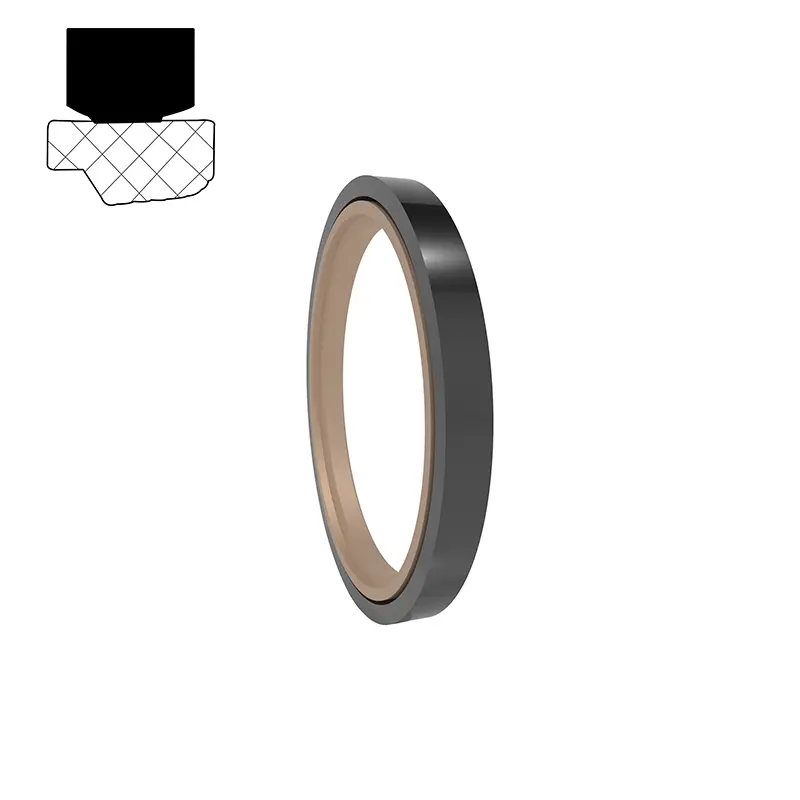

RC12 PTFE urrats betetako eraztun eta gomazko eraztun angeluzuzen batez osatuta dago, elkarrekikotasun mugimendu hidraulikoetarako modu bakarreko presio zigilatzea. Eragina laukizuzenak indar erradiala eskaintzen du eta zigilatzeko eraztunaren higadura konpentsatzen du. Orokorrean gida eraztun batekin batera erabiltzen da. Zatiki (irekiak) zirrikituak erabili behar dira hagaxkak 30mm baino gutxiago. Gehienetan ekipamendu hidrauliko astunetan erabiltzen da.

Ezaugarriak:

1. Marruskadura baxua, hasierako erresistentzia txikia, mugimendu leuna, marruskadura berdina eta estatikoa, ez da arrastorik;

2. Presioaren egonkortasun oso altua presioaren eta baldintza gogorren azpian;

3. Bizitza altua, oliorik gabeko lubrifikazio zigiluetarako erabil daiteke;

4. Ur gutxiko euskarriak zigilatzeko erabil daiteke, hala nola ura;

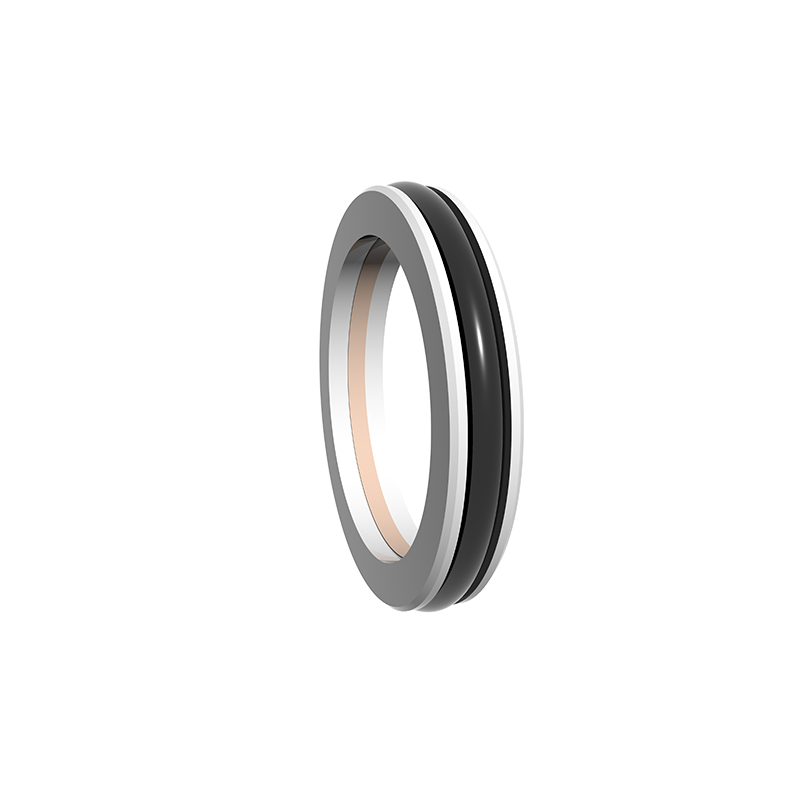

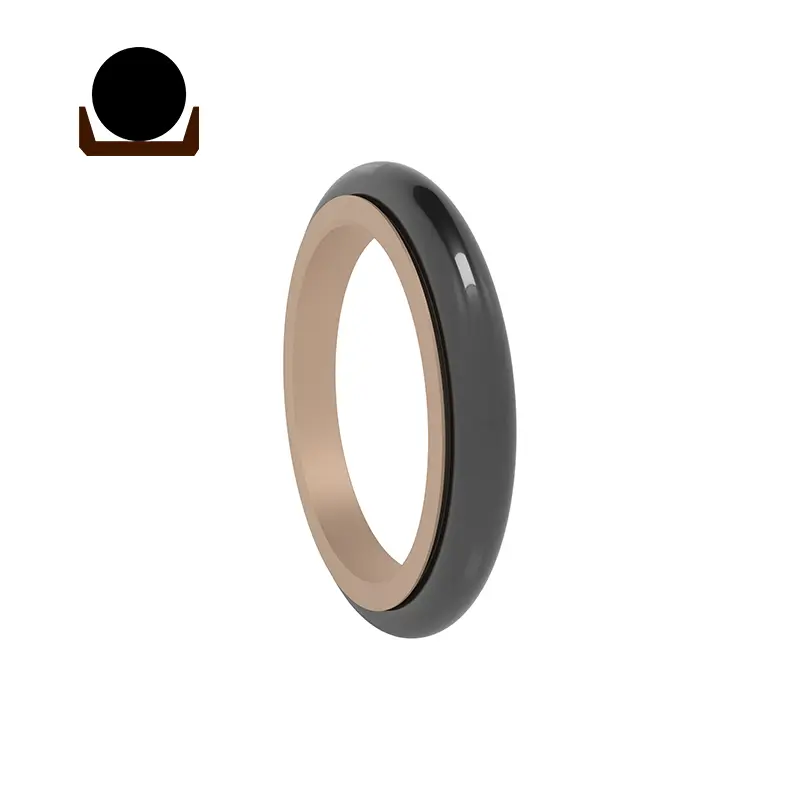

SPNC / RC13 PTFE txaparen itxurako zigilatzeko eraztun batez osatuta dago eta O itxurako gomazko eraztuna, hau da, bidirectional presioaren zigilatzeko mugimendu hidrauliko eta pneumatikoetarako egokia da. O itxurako eraztunak indar erradiala eskaintzen du eta zigilatzeko eraztunaren higadura konpentsatzen du. Zigilatzeko eraztunak ezpainen diseinu mehe bat hartzen du, jarraipen-konpentsazio gaitasun ona duena, beraz, zigilatzeko errendimendua ona da eta GB12350 eraztun zirrikituan instalatu daiteke. Zatiki (irekiak) zirrikituak erabili behar dira hagaxkak 30mm baino gutxiago. Ezaugarriak:

1. Hidrauliko eta pneumatikoetarako erabil daiteke, eta presio bidirablearen zigilatzeko erabil daiteke;

2. Marruskadura baxua, hasierako erresistentzia txikia, mugimendu leuna, marruskadura berdina eta estatikoa, eta ez da arrastorik;

3. Bizitza luzea, oliorik gabeko lubrifikazio zigiluetarako erabil daiteke;

4. Egiturazko espazio txikia, instalazio erraza eta mantentzea;

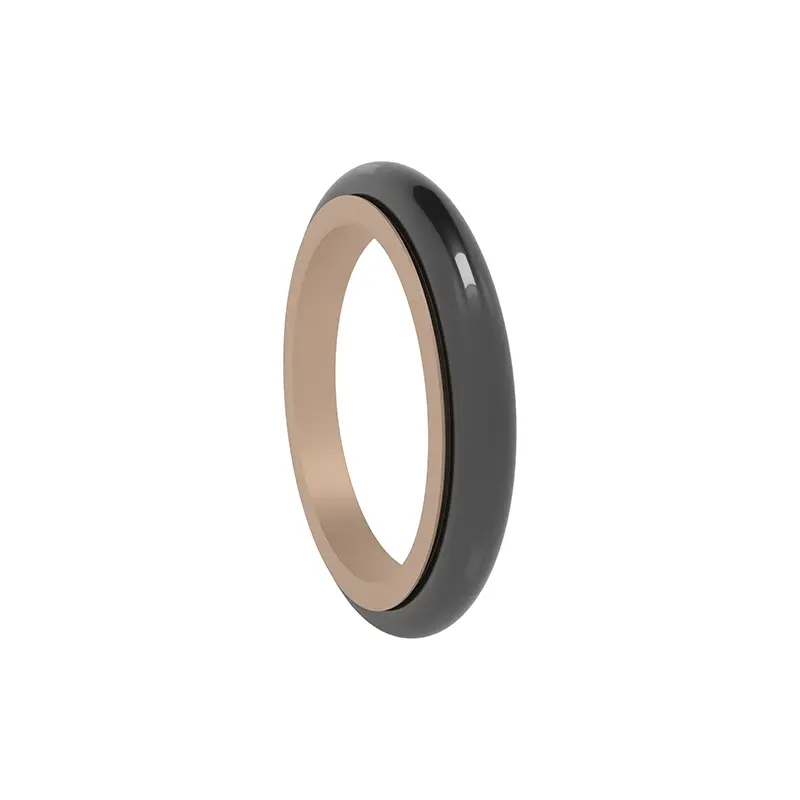

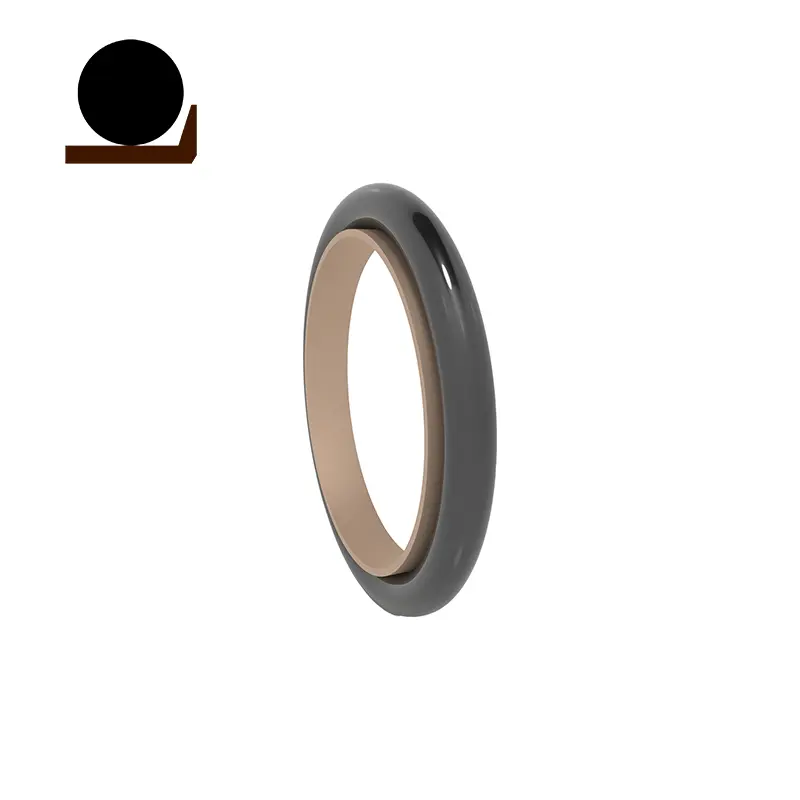

RC14 PTFE zigilu triangelu eraztun batez osatuta dago eta O itxurako gomazko eraztuna, hau da, modu bakarreko presio zigilatzeko mugimendu hidrauliko eta pneumatikoetarako egokia da. O-eraztunak indar erradiala eskaintzen du eta zigilatzeko eraztunaren higadura konpentsatzen du. Zigilatzeko eraztunak ezpainen diseinu mehe bat hartzen duenez, jarraipen-konpentsazio gaitasuna hobea da, beraz, zigilatzeko errendimendua ona da. Zatitu (irekia) zirrikitua 30mm baino gutxiagoko haga-diametroetarako erabili behar da. Ezaugarriak:

1. Hidrauliko eta pneumatikoetarako erabil daiteke;

2 marruskadura baxua, abiapuntu txikia, mugimendu leuna, marruskadura berdina eta estatikoa, ez da arrastorik;

3. Bizitza luzea, oliorik gabeko lubrifikazio zigiluetarako erabil daiteke;

4. Egiturazko espazio txikia, instalazio erraza eta mantentzea;

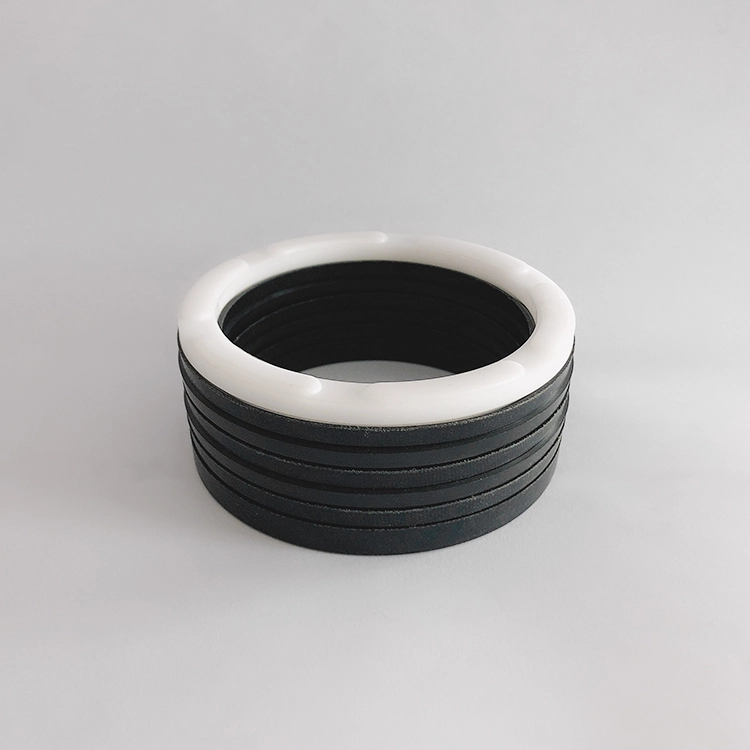

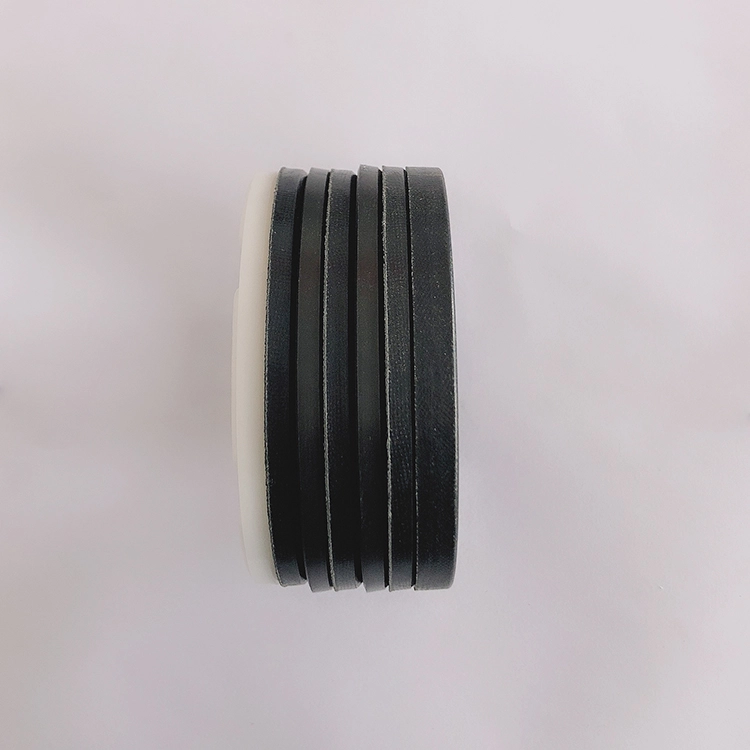

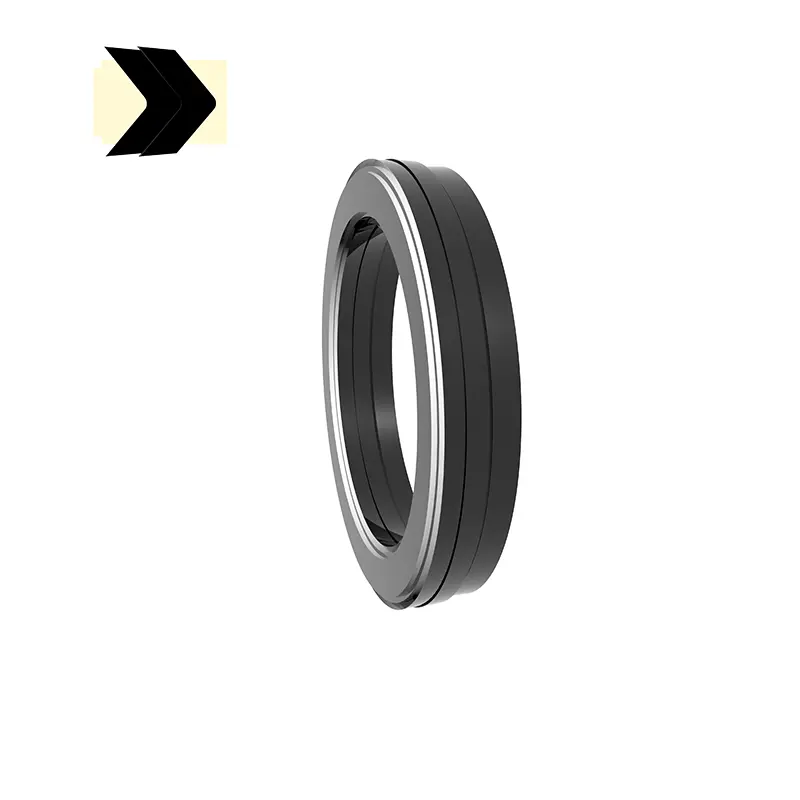

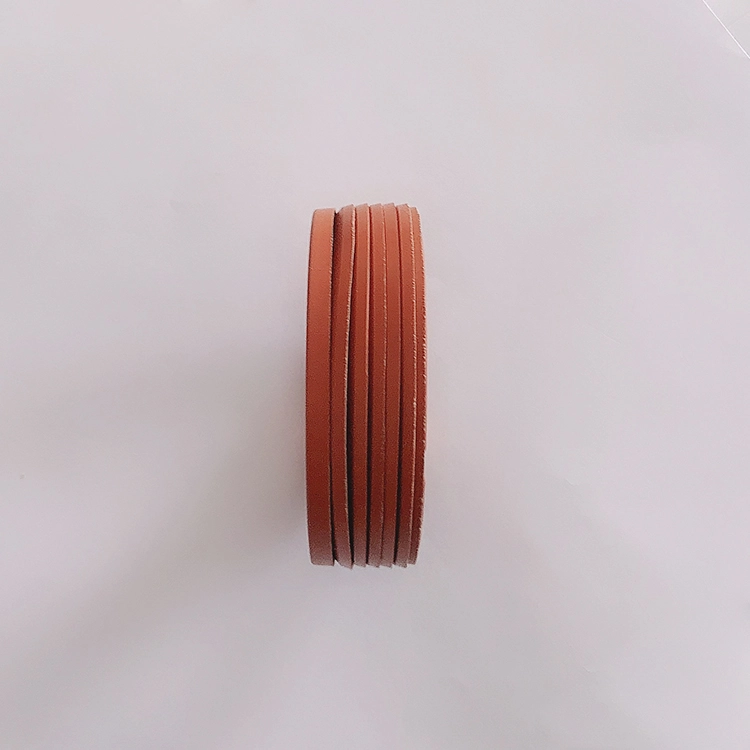

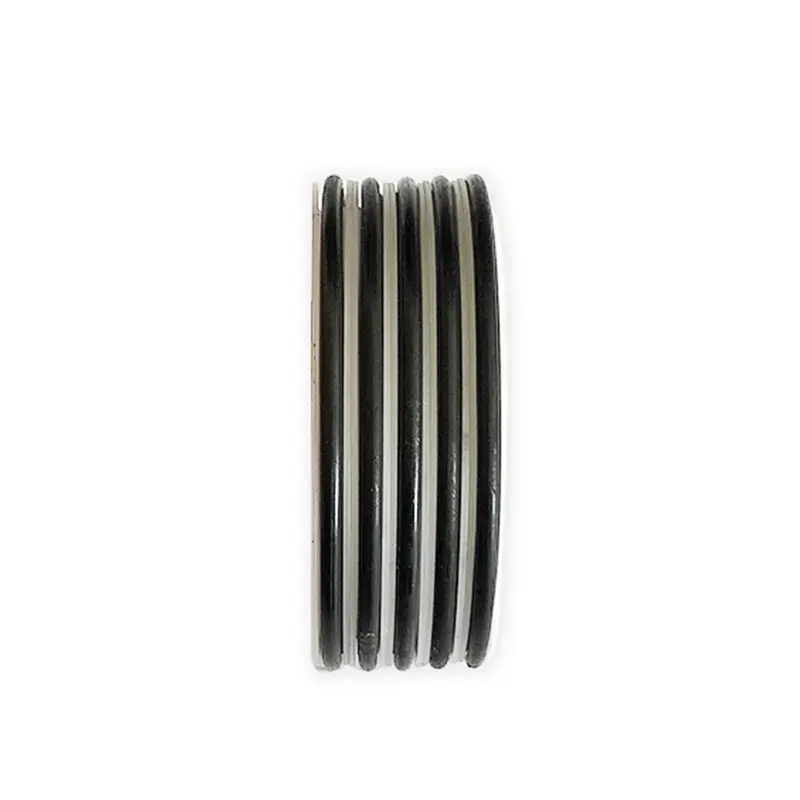

RC15 V formako zigilatzeko eraztunen multzo batez osatuta dago, presio eraztuna eta euskarri eraztuna, eta hidraulikoen mugimenduak noranzkoan presio zigilatzea da. Zigilatzeko materialarekin bateragarria den greaketa instalazioan aplikatu behar da. Ezin da zirrikitu integral (itxita) instalatu. Ezaugarriak:

1. Material ugari daude eskuragarri, modu egokian egokitu daitezke hainbat helburuetara egokitzeko;

2. Lan baldintza gogorretan erabil daiteke eta ia euskarri eta baldintza gogor guztietarako egokia da;

3. Zerbitzu luzeko bizitza du eta oliorik gabeko lubrifikatutako zigiluetarako erabil daiteke (zentzuzko materiala hautaketa);

4. Zigilatzea eta marruskadura egokitu egin daitezke, juntura egokituz, eta tamaina axiala aldatu daiteke V formako zigilatzeko eraztuna gehituz edo kenduz;

5. Eraginkorrean funtziona dezake, nahiz eta zigilatzeko gainazalaren kalitatea eskasa izan.

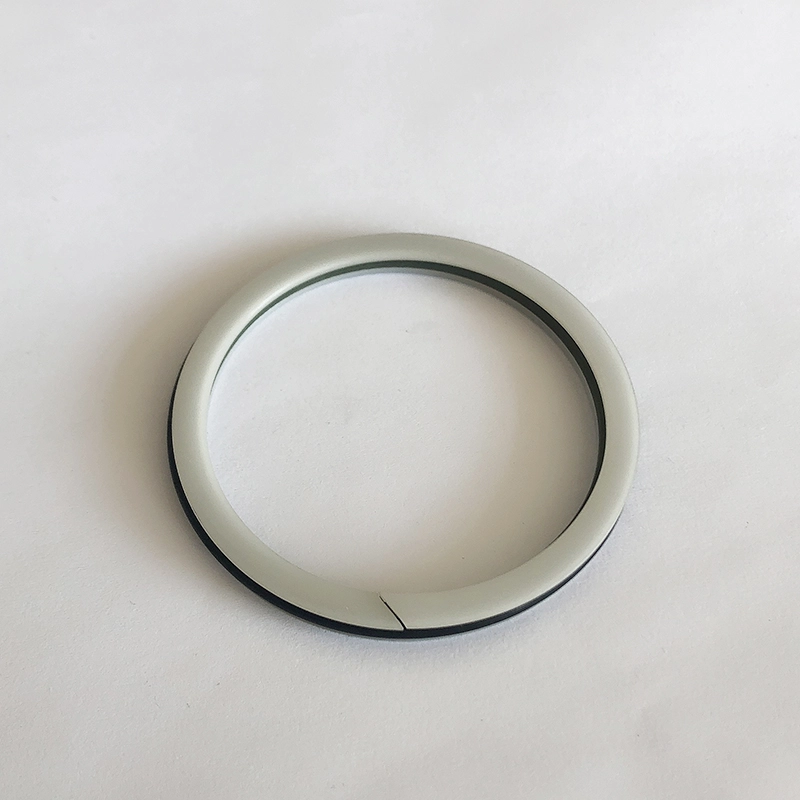

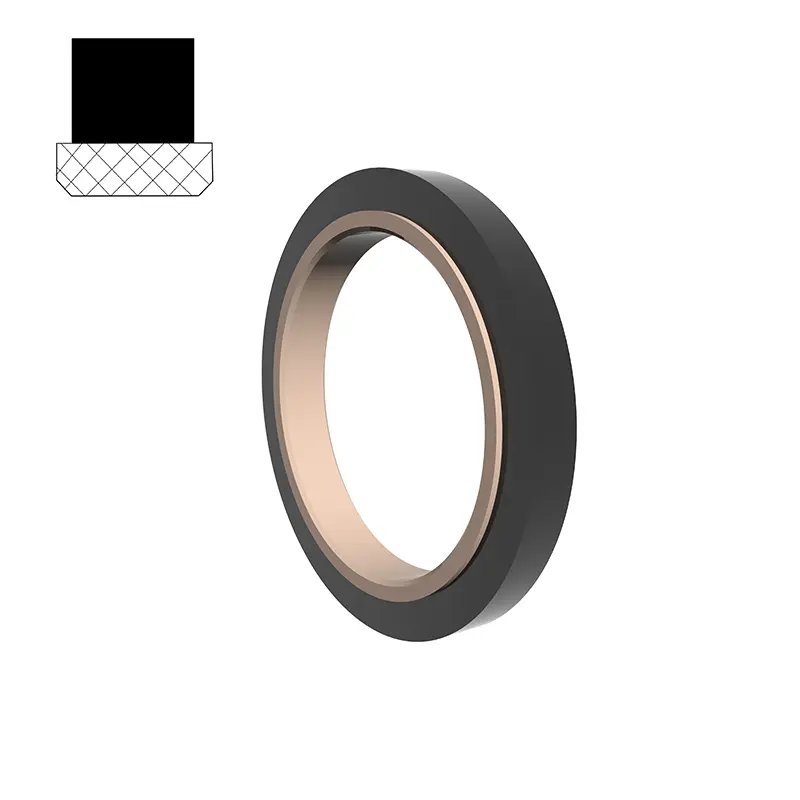

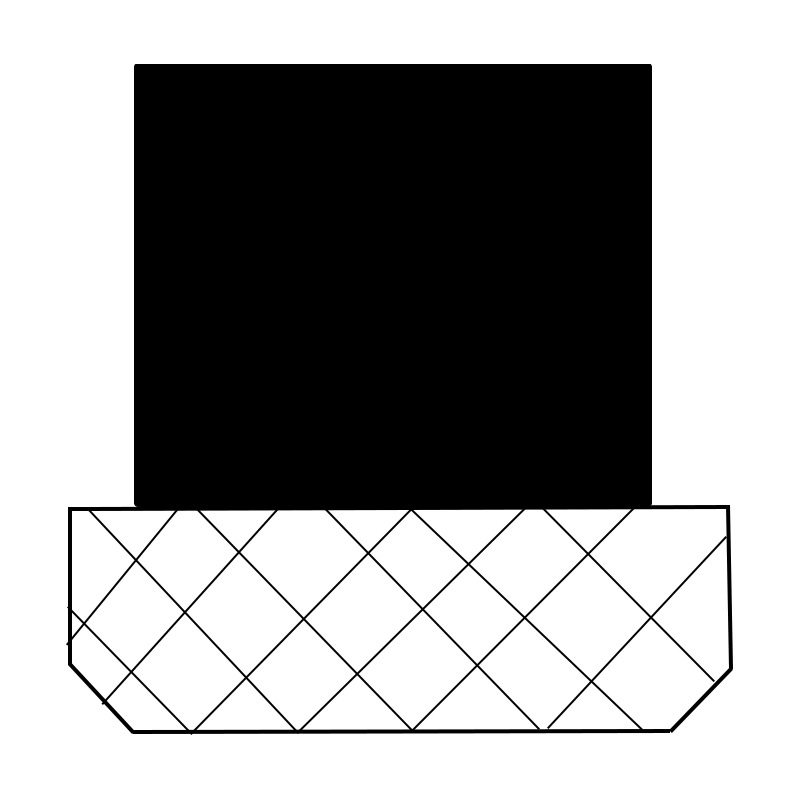

SPN PTFE-ko angeluzuzeneko zigilatzeko eraztun batez osatuta dago eta gomazko eraztun laukizuzena da. Eragina laukizuzenak indar erradiala eskaintzen du eta zigilatzeko eraztunaren higadura konpentsatzen du. Zatiki (irekiak) zirrikituak erabili behar dira hagaxkak 30mm baino gutxiago.

Ezaugarriak:

1. Marruskadura baxua, hasierako erresistentzia txikia, mugimendu leuna, marruskadura berdina eta estatikoa, ez da arrastorik;

2. Erabilera bikoitzeko zigiluak eta pneumatiko pneumatikoak, presio bidirablearen zigilatzeko erabil daitezke;

3. Bizitza altua, oliorik gabeko lubrifikazio zigiluetarako erabil daiteke;

4. Egiturazko espazio txikia, instalazio erraza eta mantentzea;

RC17 presioaren zigilatze bidirectional elkarrekiko eta pneumatiko hidrauliko eta pneumatikoetarako egokia da. O-eraztunak indar erradiala eskaintzen du eta zigilatzeko eraztunaren higadura konpentsatzen du. Zatiki (irekiak) zirrikituak erabili behar dira hagaxkak 30mm baino gutxiago. Ezaugarriak:

1. Marruskadura baxua, hasierako erresistentzia txikia, mugimendu leuna, marruskadura berdina eta estatikoa, ez da arrastorik;

2. Erabilera bikoitzeko zigiluak eta pneumatiko pneumatikoak, presio bidirablearen zigilatzeko erabil daitezke;

3. Bizitza luzea, oliorik gabeko lubrifikazio zigiluetarako erabil daiteke;

4. Egiturazko espazio txikia, instalazio erraza eta mantentzea:

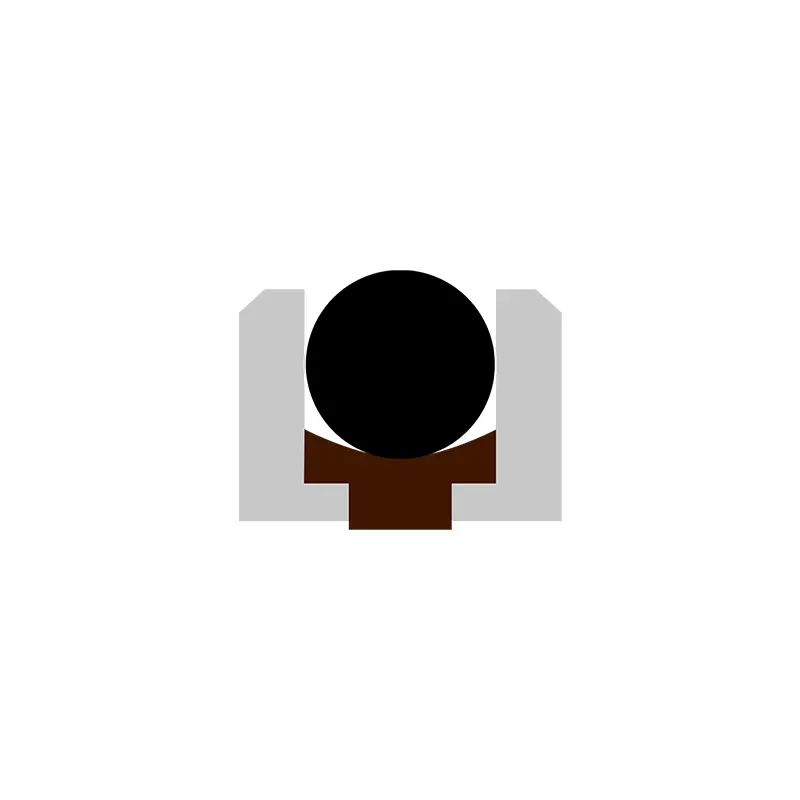

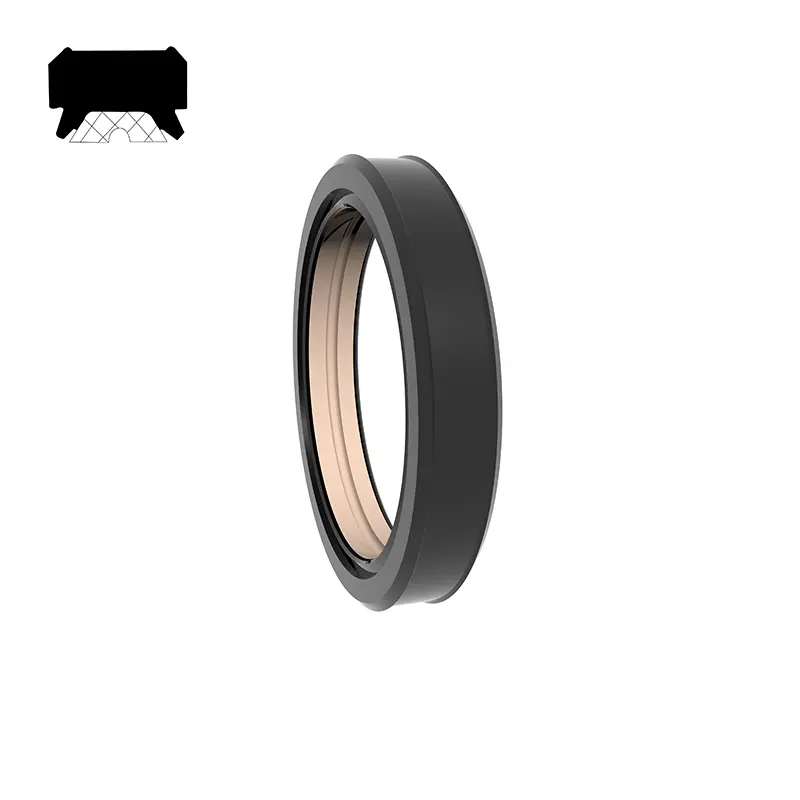

GTDI-k forma berezi bat (edo poliuretaneoa) elastomeroarekin osatzen da eta zigilatze onaren, bizitza luzeko, marruskadura baxuko eta abar. Etab. Ggdi PTFE betetako zigilatze eraztun batez osatuta dago, bi L itxurako plastikozko eraztunek eta eraztun elastikoaren ezaugarriak ditu, eta bizitza luzea, marruskadura baxua, arrastorik gabe, etab.

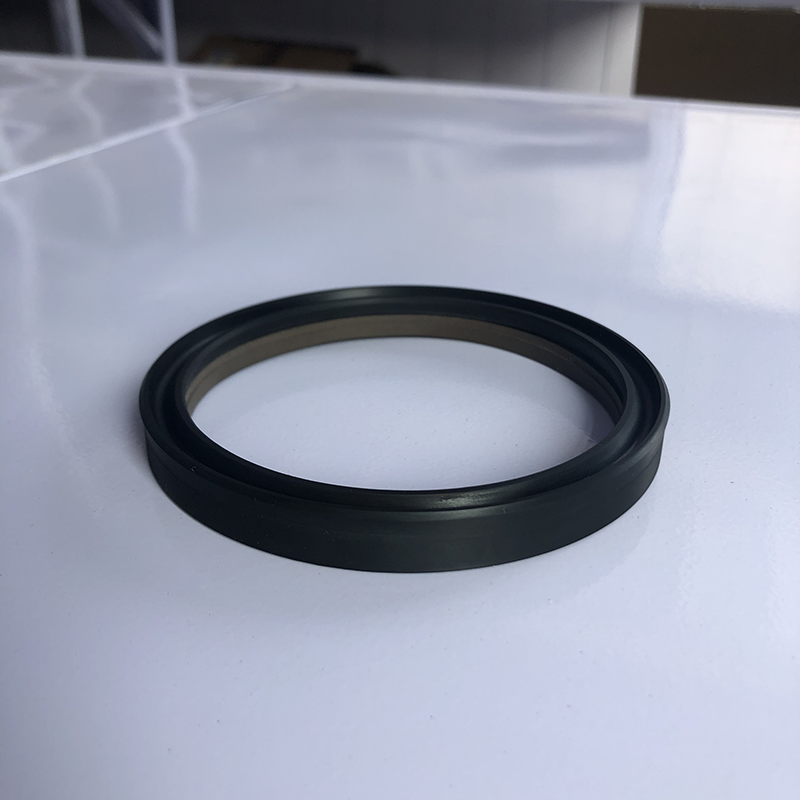

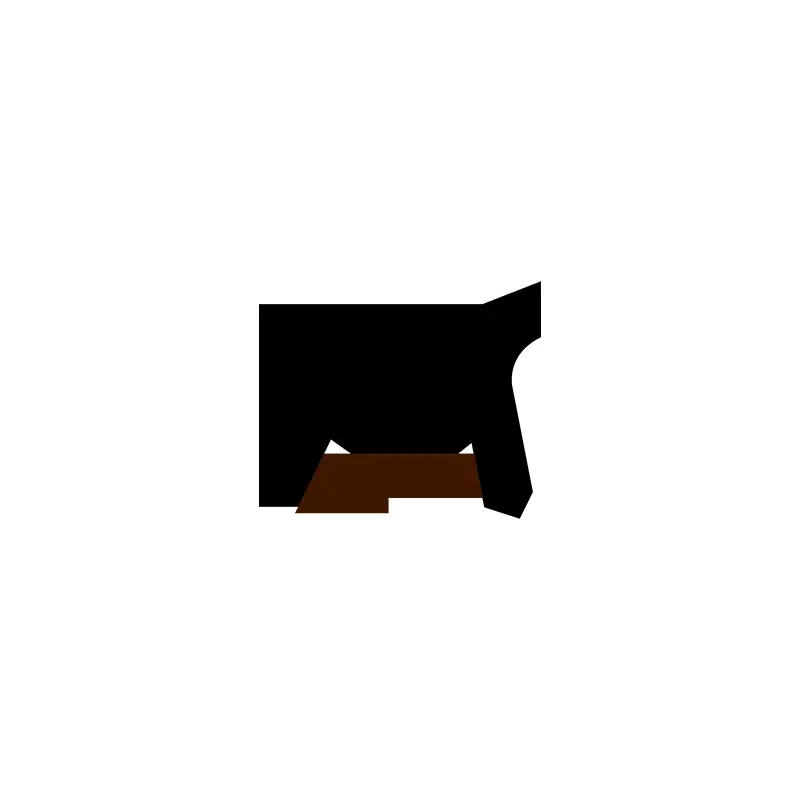

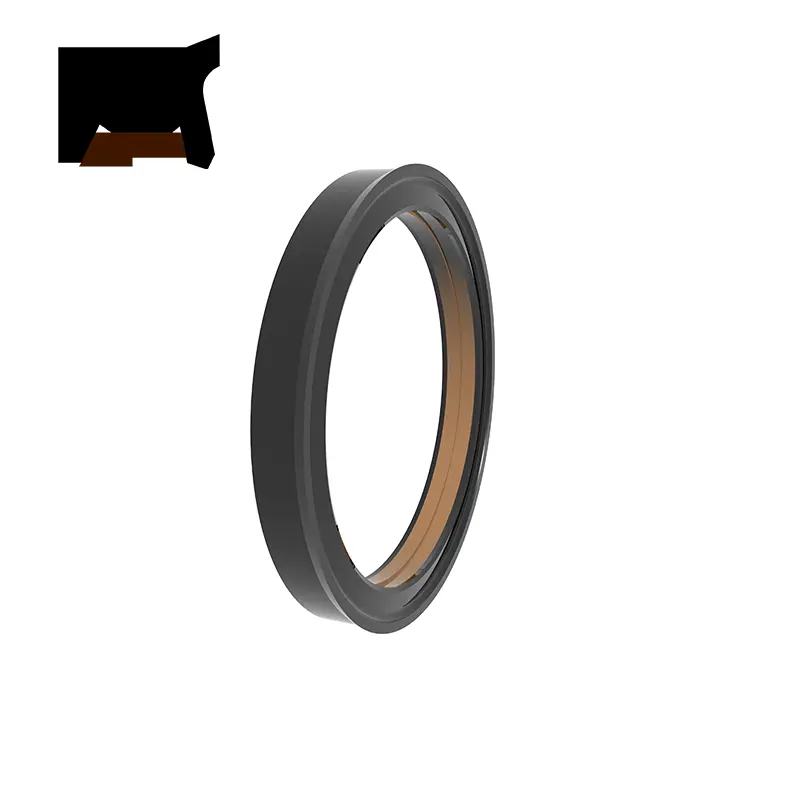

BD motako zigilatzeko eraztuna pistoi hagaxka zigilua da, batez ere plungerak, pistoi hagaxkak, burdinolak egiteko makinak eta ekipamendu hidraulikoak estaltzeko erabiltzen da. Ezaugarriak:

1. Bibrazio karga eta presio gailurretan sentikorra

2. Estrusioaren aurkako gaitasun ona

3. Zigilatzea hobeak karga eta tenperatura baxua

4. Lan baldintza gogorrak lortzeko egokia

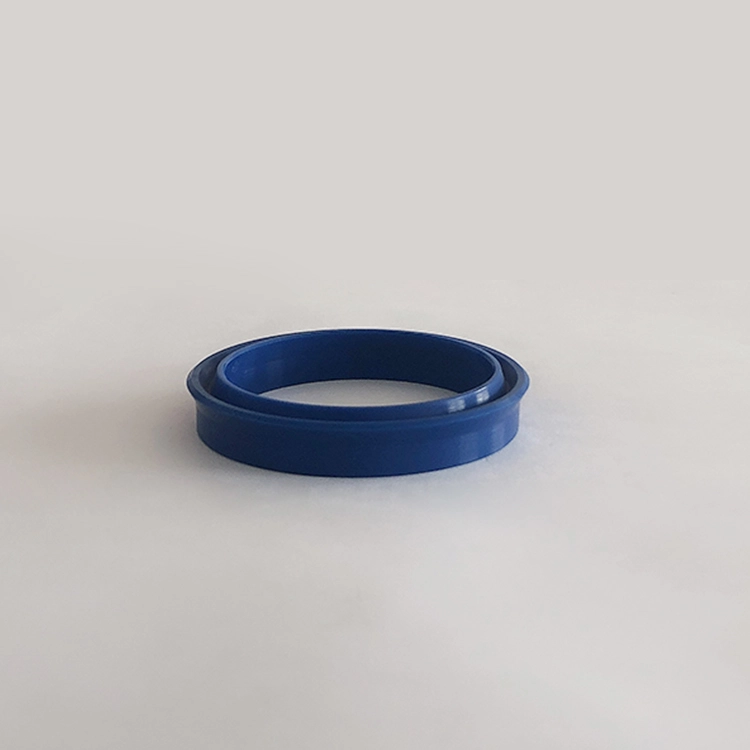

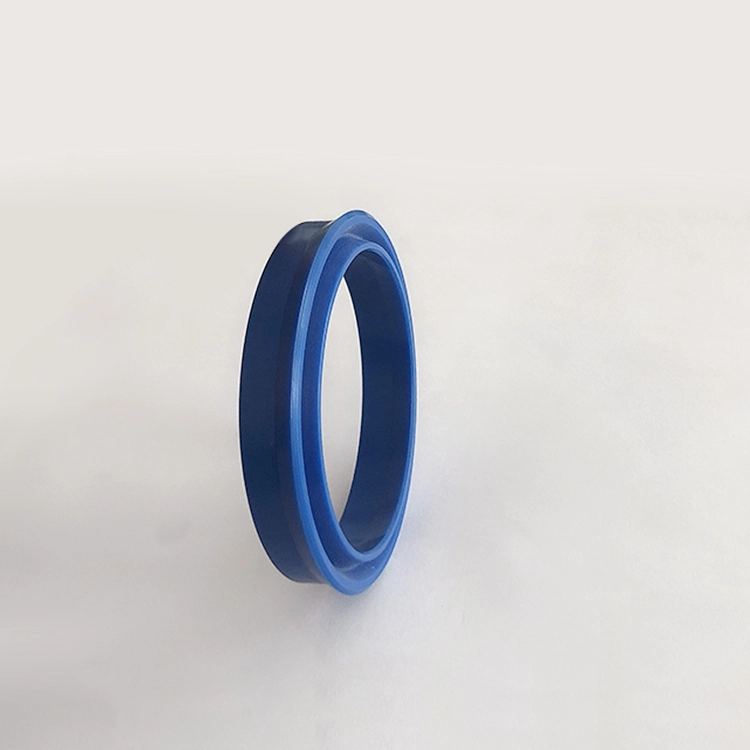

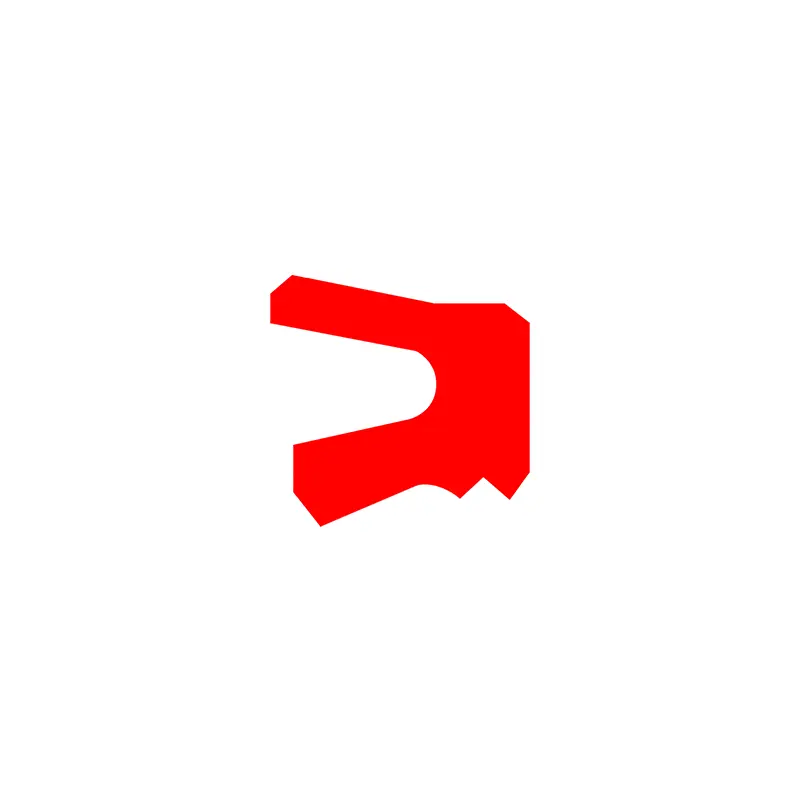

Yxd motako zigiluaren eraztuna Pistoi hagaxketan bereziki erabilitako zigilu asimetrikoa da. Mugimendu hidraulikoen zigilatzea egokiro egokia da eta zigilatzeko errendimendu ona du. 12 ~ 32MPA azpian erabiltzen denean, atxikitzeko eraztuna behar da orpoan. Zirrikitua JB / ZQ4265-97 estandarrarekin bat dator. Bere ezaugarriak:

1.. Kargak eta karga ertainei aplikagarria;

2. Presio handiko bai presio baxuko zigiluentzako zigilatze ona;

3. Material ugari daude eskuragarri, eta erresistentzia ertaineko errendimendua zabalagoa da;

4. Egitura sinplea eta instalazio erraza eta mantentzea.

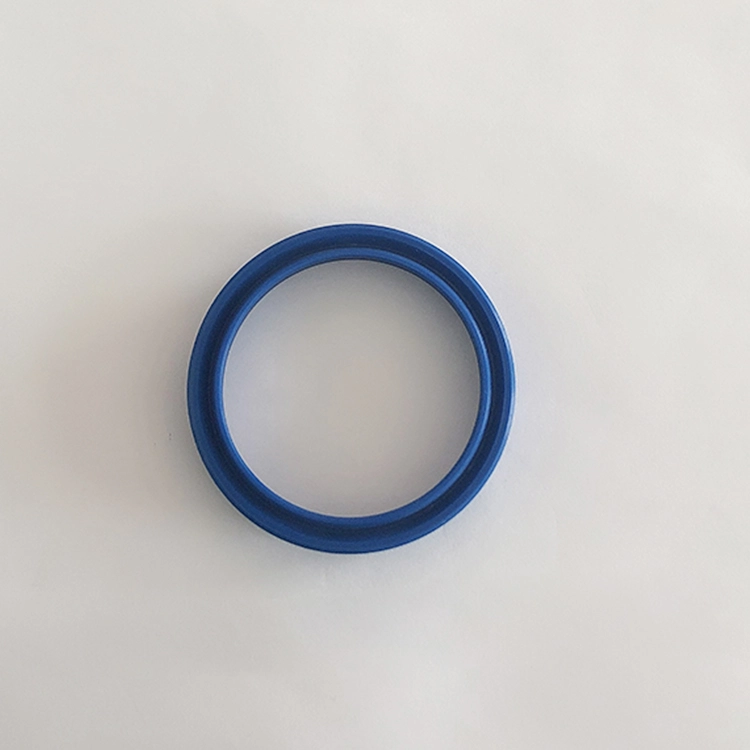

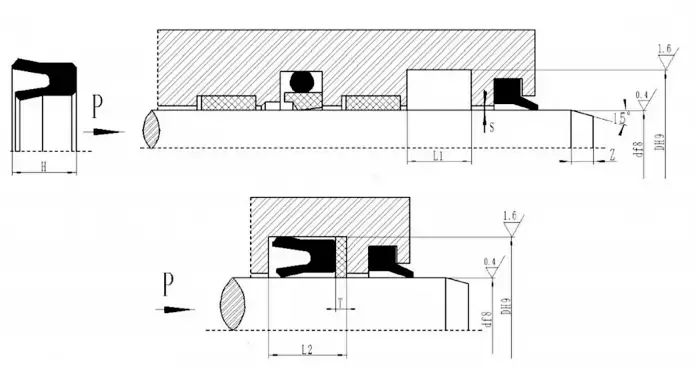

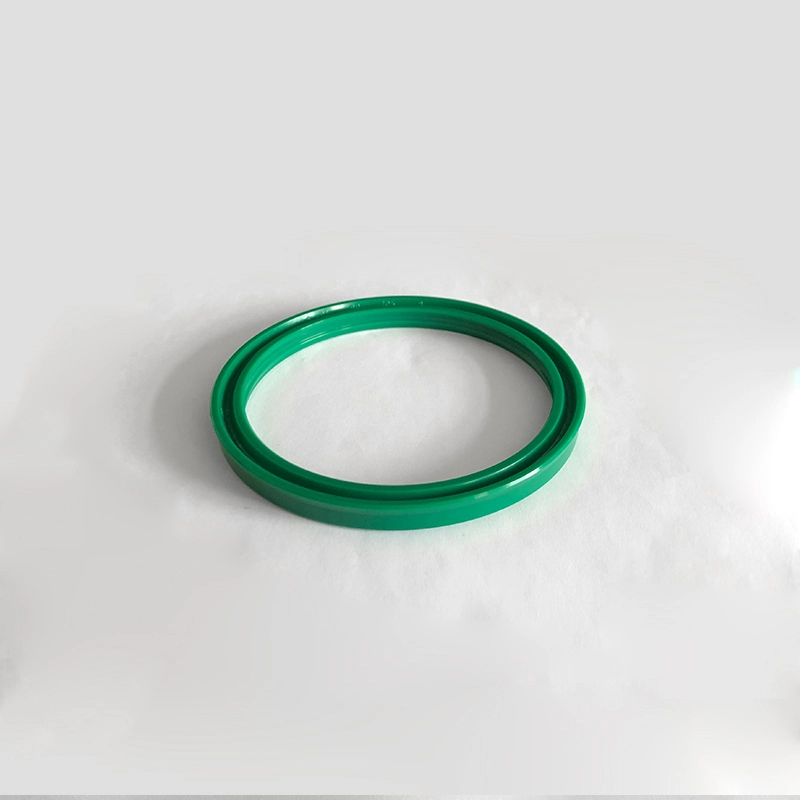

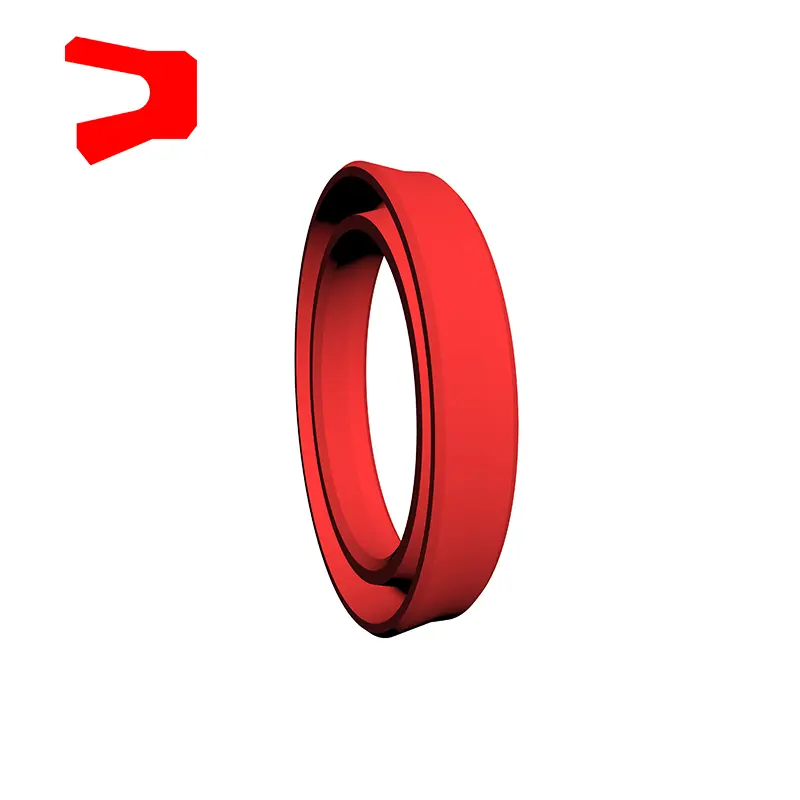

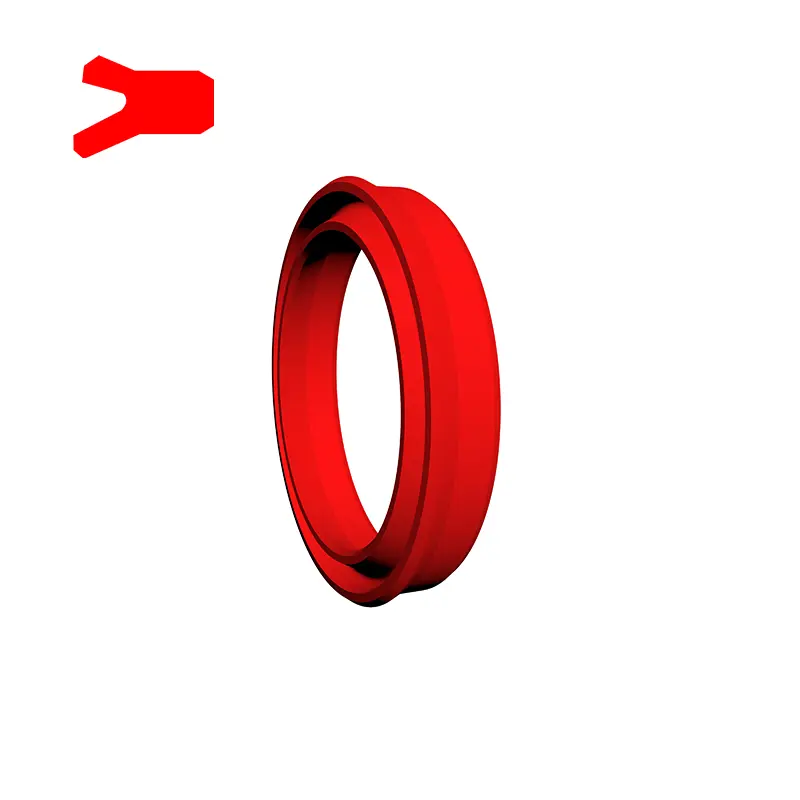

Rcur zigilu eraztuna pistoi hagaxketan bereziki erabiltzen den zigilu asimetrikoa da, eta hidraulikoen mugimendua zigilatzeko modu bakarreko zigilatzeko egokia da. Groove-k ISO5597 araua betetzen du. Zigilatzeko sisteman zigilu laguntzaile gisa erabiltzen da. Bere ezaugarriak:

1. Zigilatze estatiko eta dinamiko ona;

2. Hondakinen olioaren berreskurapen gaitasuna baldintza dinamikoetan;

3. Egitura sinplea eta instalazio erraza eta mantentzea.

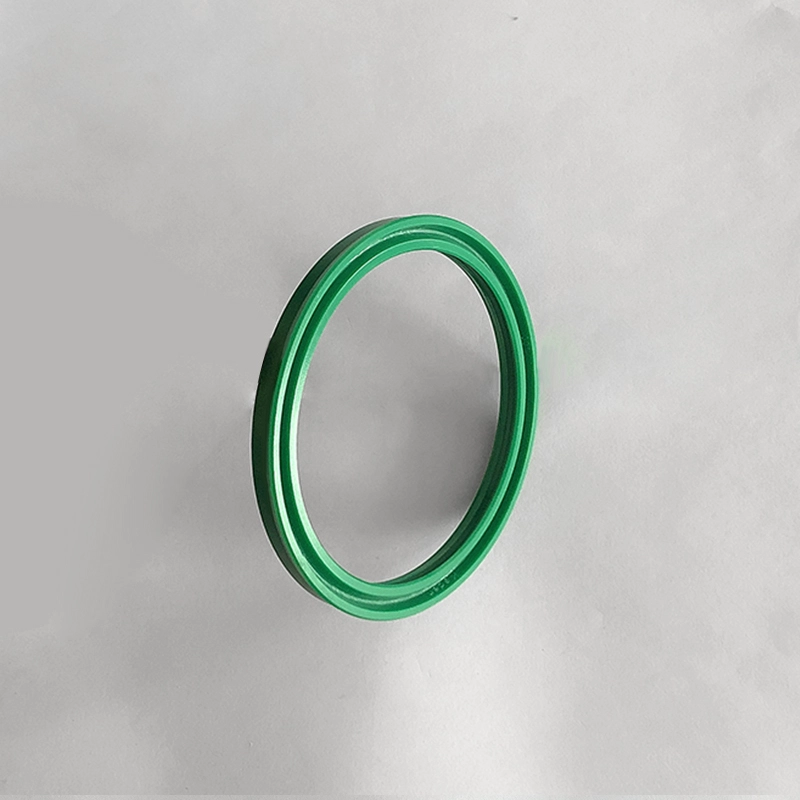

RCUSR zigilu eraztuna pistoi haga gainean bereziki erabiltzen den zigilu asimetrikoa da, ezpain osagarria zigilu eraztunaren barnealdean. Mugimendu hidraulikoen zigilatzea egokiro egokia da eta zigilatzeko errendimendu ona du. Groove-k ISO5597 araua betetzen du. Zigilatzeko sisteman bakarrik erabil daiteke edo zigilu laguntzaile gisa. Bere ezaugarriak:

1. Zigilatze estatiko eta dinamiko ona;

2. Marruskadura baxua, mugimendu leuna, hondar olio berreskuratzeko gaitasuna baldintza dinamikoetan;

3. Egitura sinplea eta instalazio erraza eta mantentzea.

Produktuen ezaugarriak eta aplikazioak:

Materialen hautaketa

1. O-ring euskarriak materialak hauta daitezke: R01 nitrile kautxua (NBR), RO2 fluororubber (FKM), etab.

2. Zigilatzeko eraztun materialak: PTFE2, PTFE3, PTFE4, PU, ​​etab.

RC15 Materialen hautaketa

1. Presio eraztun materiala: politetrafluoroetilenoa, oihal nitrila, fluororubber oihala, nylon, polinoximetilenoa

2. V-ring materiala: politetrafluoroetilenoa, gomazko nitrila, oihal nitrila, fluororubber, fluororubber oihala, poliuretanoa

3. Laguntza eraztun materiala: nitrile oihalak, fluororubber oihalak, nylonak, polyoxymetilenoa, polytetrafluoroetilenoa

Rcur materialen hautaketa poliuretanoa (PU)

Agindu adibidea:

RC11-40x55.1x6.3-PTFE3-R01

RC11-B-40x55.1x6.3-PTFE3-R02

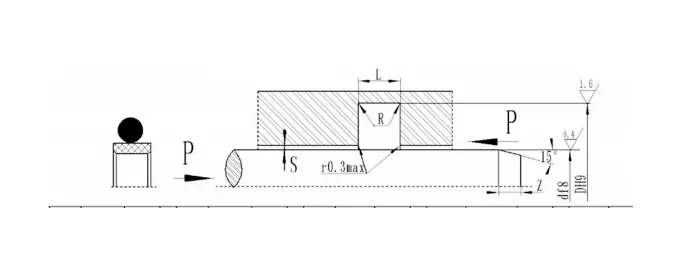

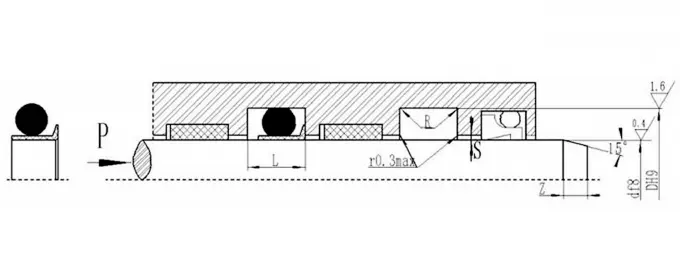

Model-Rod Diametroa X Groove Diametroa X Groove Zabalera PTFE3 aldatutako PTFE Material kodea R01, R02-O-ring Material kodea

Agindu eredua RC12-40x55x7.5-PTFE3-R01

Model-Rod Diametroa X Groove Diametroa X Groove Zabalera PTFE3-Aldatutako tetrafluoroetilenazko materialaren kodea R01-RINGULULULULAREN MATERIALAREN KODEA

Agindu eredua RC13-80-PTFE3-R01 edo SPNC-80-PTFE3-R01

RC13 / SPNC-Eredua 80-ardatz diametroa D PTFE3-PTFE Material kodea R01-O-ring Material kodea

Agindu eredua RC14-80-PTFE3-R01

RC14-Eredua 80-ardatz diametroa D PTFE3-PTFE Material kodea R01-O-ring Material kodea

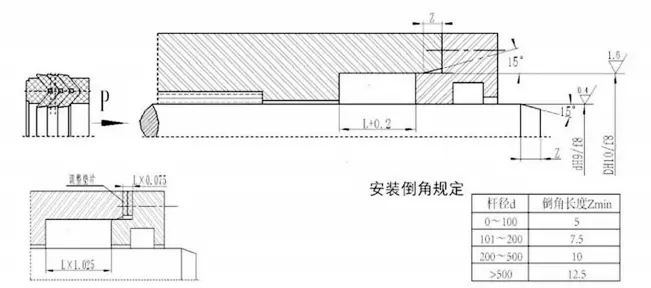

RC15

Adibidez RC15-A-40x55x22.5RC15-A-eredu DXDXL Instalazio Chamfer Araudia

V itxurako zigiluak zigilatzeko eta marruskaduraren egoera onena lor dezake, juntaduraren tamaina axiala egokituz. Epe luzerako funtzionamenduaren ondoren hasierako higadura tamaina axiala egokituz luzatu daiteke. Gomendagarria da zigilatzeko barrunbearen tamaina axial erregulagarria 1.025l izan dadin, eta doikuntza zenbatekoa% 7,5 l da.

Eck

Eskaeraren SPN-D * D * L-PTFE3-R01 hagaxka diametroa * Groove beheko diametroa * Groove zabalera

SPN eredua PTFE3 aldatutako PTFE Material Kodea R01-angeluzuzen eraztunen kodea

RC17

Agindu eredua rc17-d * d * l-ptfe3-r01 haga diametroa * Groove beheko diametroa * Groove zabalera

Gtd

Tdmi

Ggdi

Bd

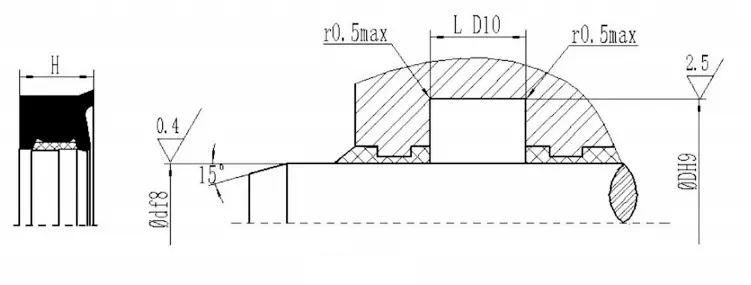

Agindua BD40 * 55 * 11.4 Hagaxka Diametroa × zirrikituaren diametroa × zigiluaren altuera

Yxd

Agindu eredua yxd63x75x14-r01 haga diametroa × zirrikituaren diametroa × zigiluaren altuera - Materialen kodea

Rc

Agindu eredua RCUR63x73 × 10 haga diametroa × zirrikitu diametroa × zigiluaren altuera

Agindu eredua RCUSR63X73x6 hagaxka diametroa × zirrikituaren diametroa × zigiluaren altuera

Zehaztapenak
