Zigilu hidraulikoaren gida elementua

Zigilu hidraulikoko gida elementua, gure beste zigilu hidraulikoko produktuak bezala, azpi-eredu zehatzak ditu. Ruichen zigiluek beti mantendu dute produktuen garapena eta kalitate kontrola. Eredu bakoitzak diseinu eta ekoizpen ezaugarri desberdinak ditu, eta bere lan baldintza eta aplikazio gehiago ditu.

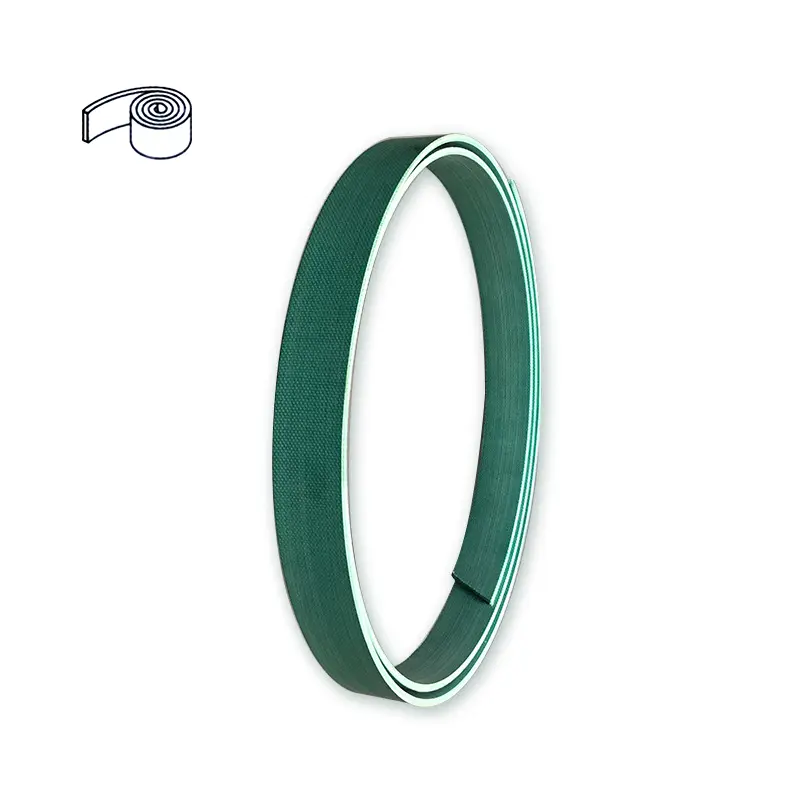

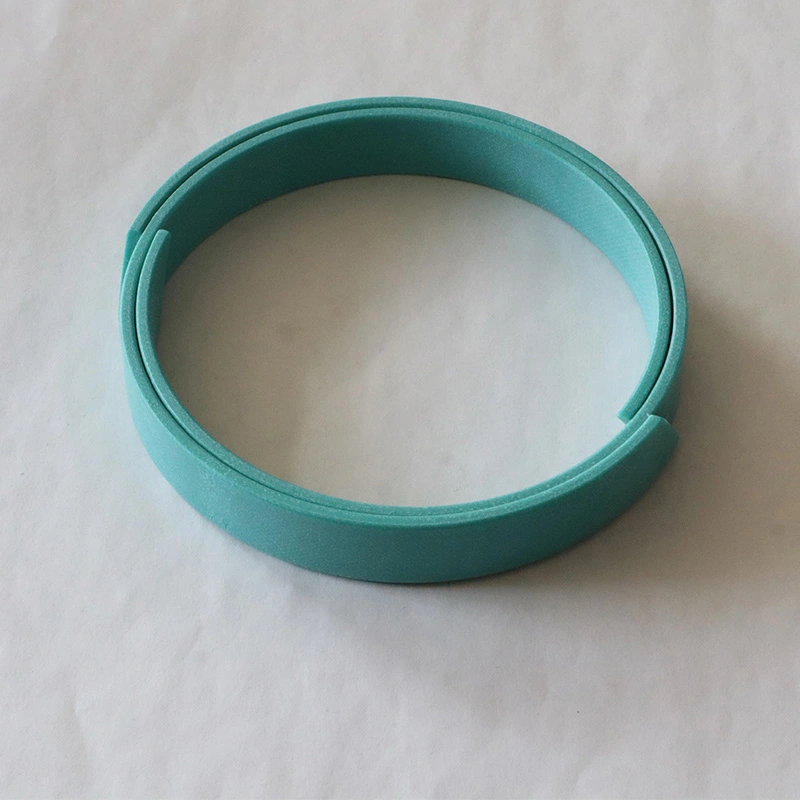

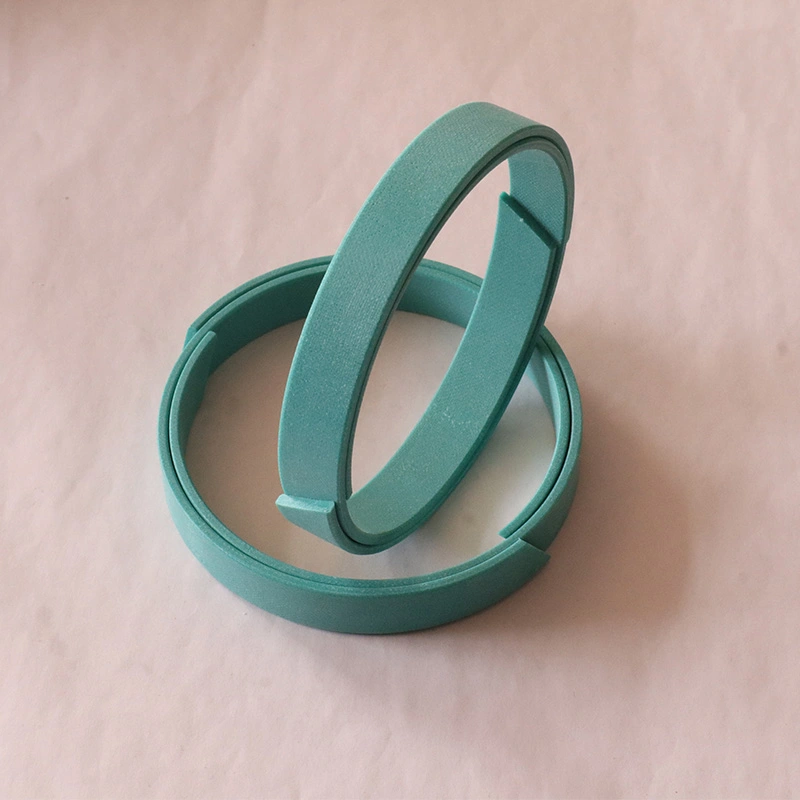

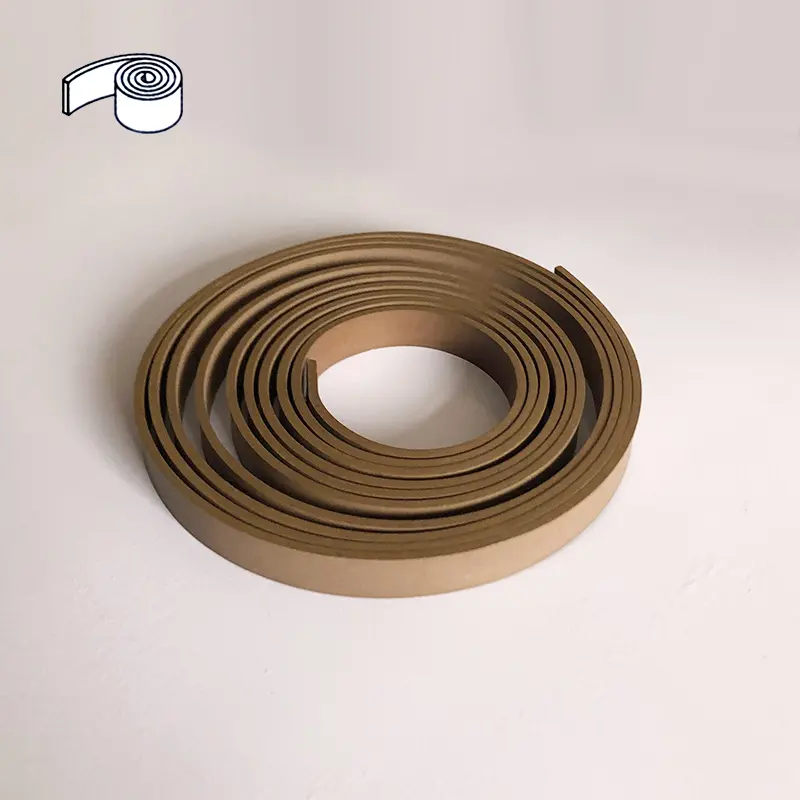

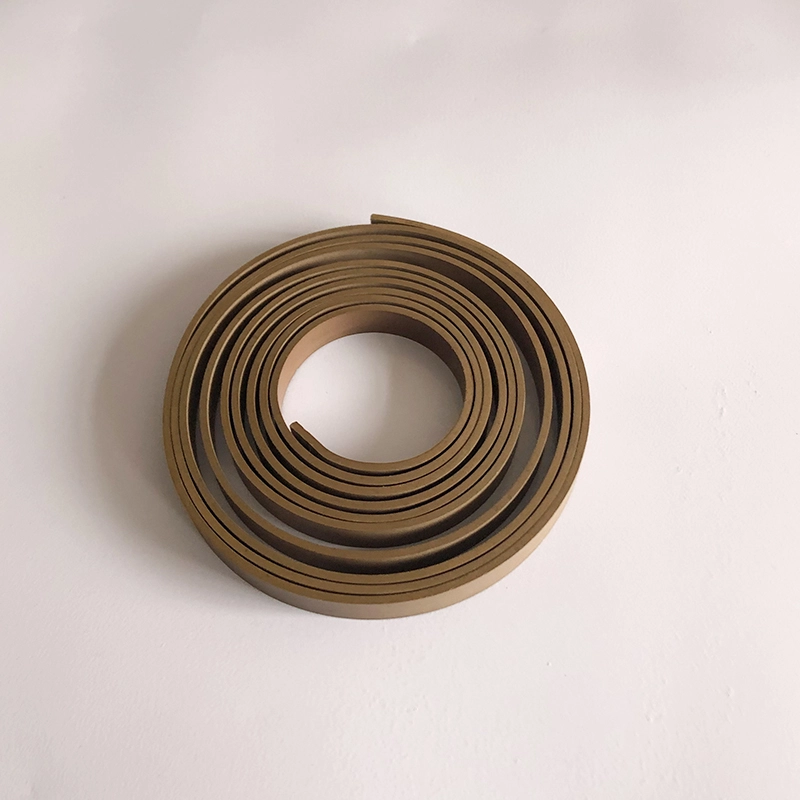

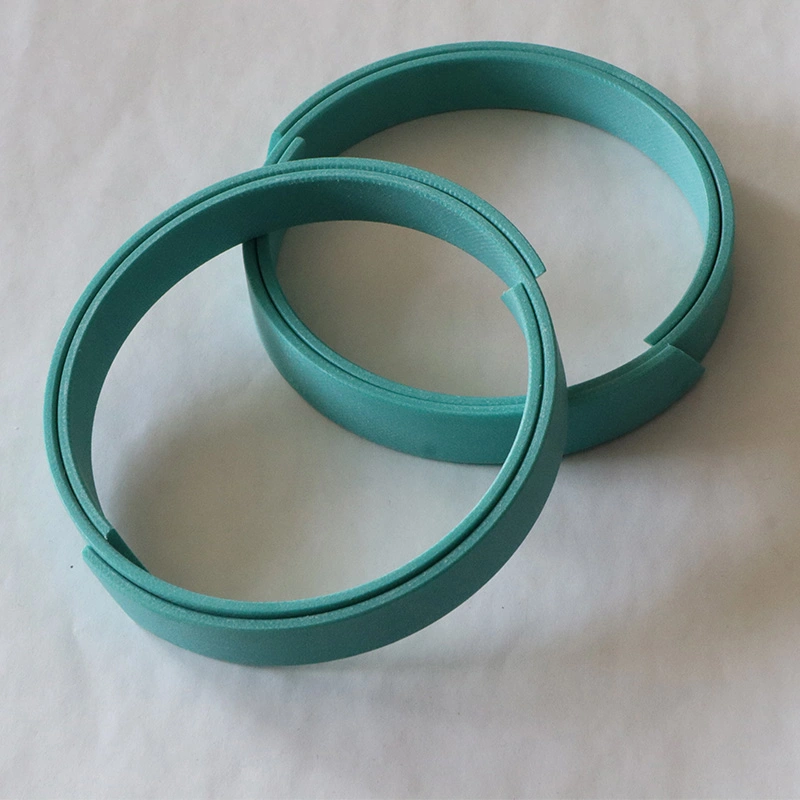

RC1081 Sindunded Polytethylene Guide Gerrikoa Karga handiko, higadura baxua, marruskadura txikia eta ez da erretzea, brontze hautsa eta bestelako materialak PTFE materialaren ondorioz. RC1082 Arropa armatuzko gida fenolikoen gerrikoa PTFE Gida Gerrikoa baino karga erradial handiagoa du, oihalezko material fenolikoa erabiltzeagatik. Bi gida gerrikoak erroiluetan ematen dira, erabiltzaileek instalazio errazak egiteko eta labaintzen duten gainazalean metalezko kontaktua ekiditeko.

Laguntza-eraztuna zilindro hidraulikoaren oinarrizko osagai garrantzitsua da. Eraztun irristakorraren garapenera egokitzeko, zigilu konbinatuak eta errodadura bigunen egiturak munduan, gure enpresak arrakastaz garatu ditu oihalezko euskarri fenoliko eraztunak (gerrikoak). Benetako erabilpen urteek erakutsi dute produktu honek antzeko atzerriko produktuen kalitate maila lortu edo gainditu duela eta erabiltzaileek oso goraipatu dutela. Gure enpresak sortutako laguntza-eraztunen (gerrikoak) errendimenduaren taula erreferentzia gisa erabil daiteke. Zilindro hidraulikoaren pistoi eta pistoi hagaxkak laguntza eta gidaritza rola dute.

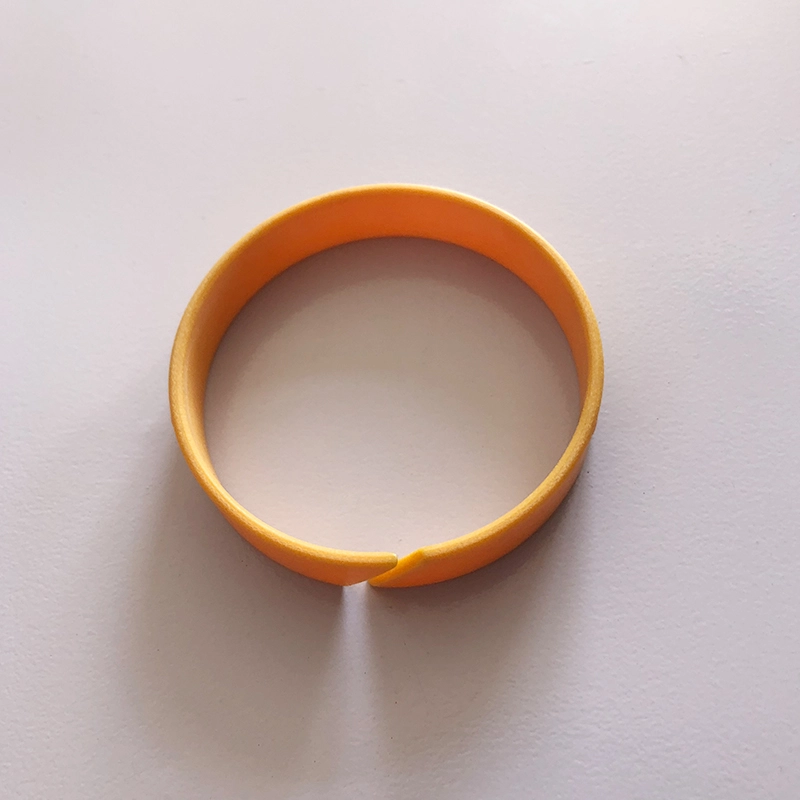

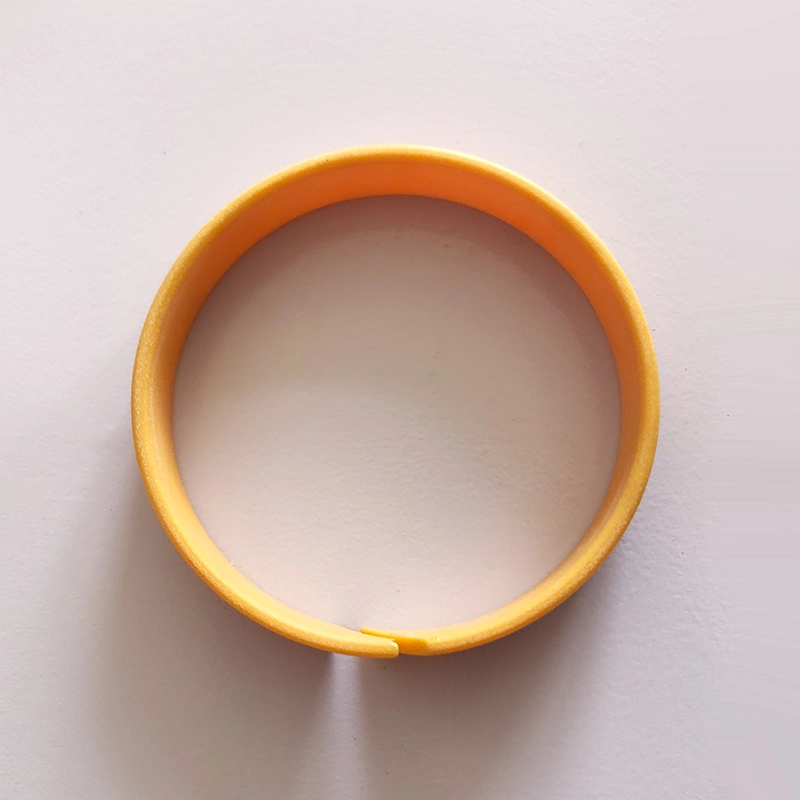

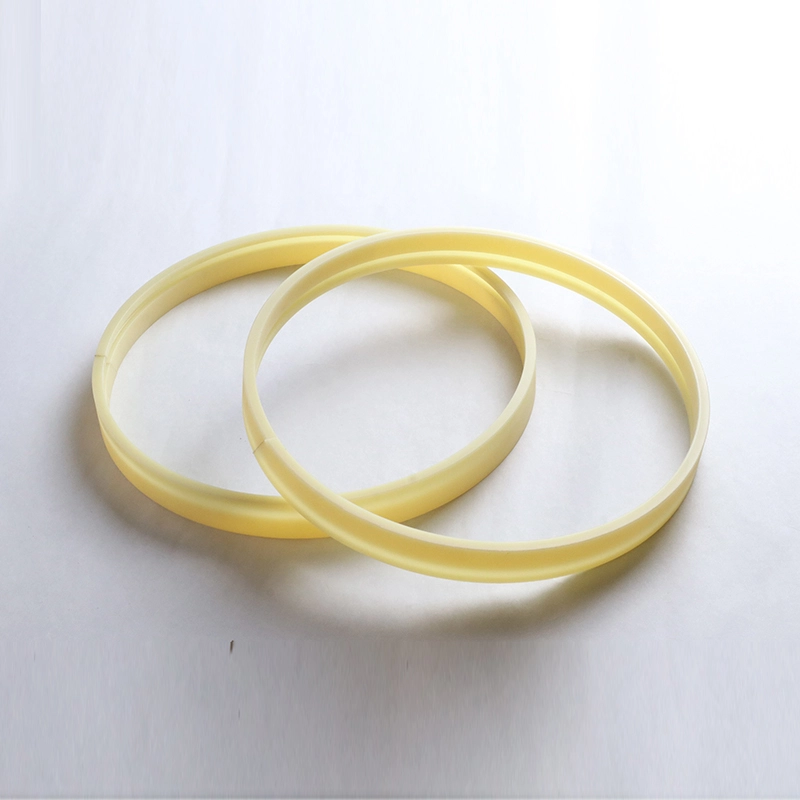

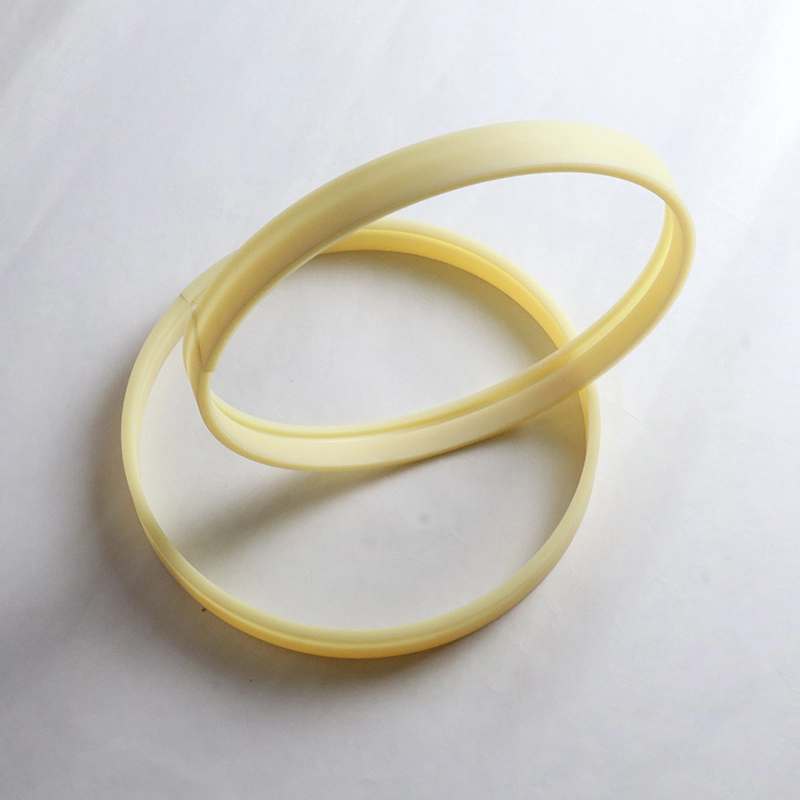

RCS Ez-metalikoen gida pistoi-roderako, pistoiarentzako ez da metalezko gida eraztuna

Zilindro hidraulikoan exekutatzen den pistoiaren edo pistoi hagaxkarentzat, higadura eraztunak gidaritza-efektu zehatza du eta indar erradialak xurgatu ditzake. Aldi berean, higadura eraztunak zilindro hidraulikoan zatiak irristatzeko metalezko harremana ekidin dezake. Metalezko higadura eraztunekin alderatuta, metalezko higaduraren eraztunek abantaila ugari dituzte. Horien artean, oihalezko indar fenolikoa eta PTFE gida eraztunak eskuragarri daude guneko ebaketa eta erabiltzeko prest dauden motak.

1. higadura erresistentzia ona

2. Saihestu metalezko kontaktua

3. bibrazio mekanikoa ezabatu dezake

4. Higaduraren eraztunaren erdigunea dela eta, baimen erradial handiagoa onartzen da

5. Zirrikitu sinplea eta instalatzeko erraza

Goiko abantailetan oinarritutako mantentze kostua baxua da, oso erabilia da

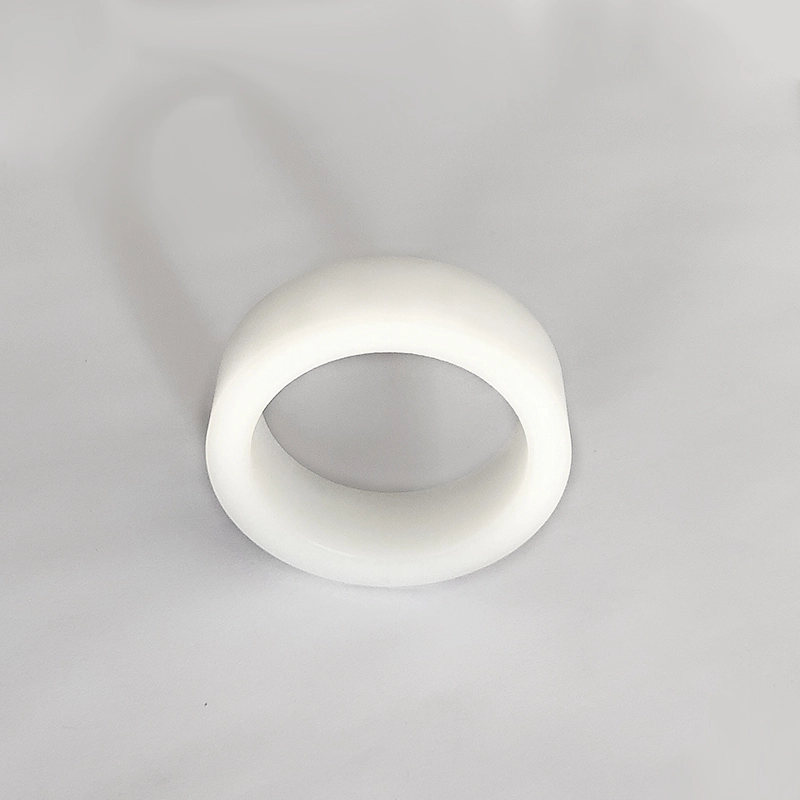

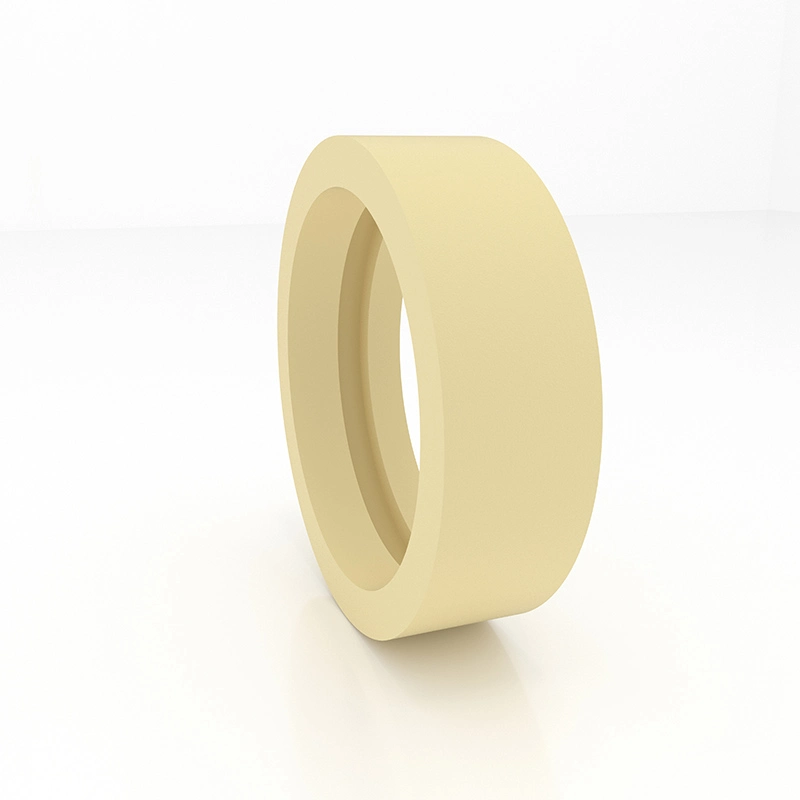

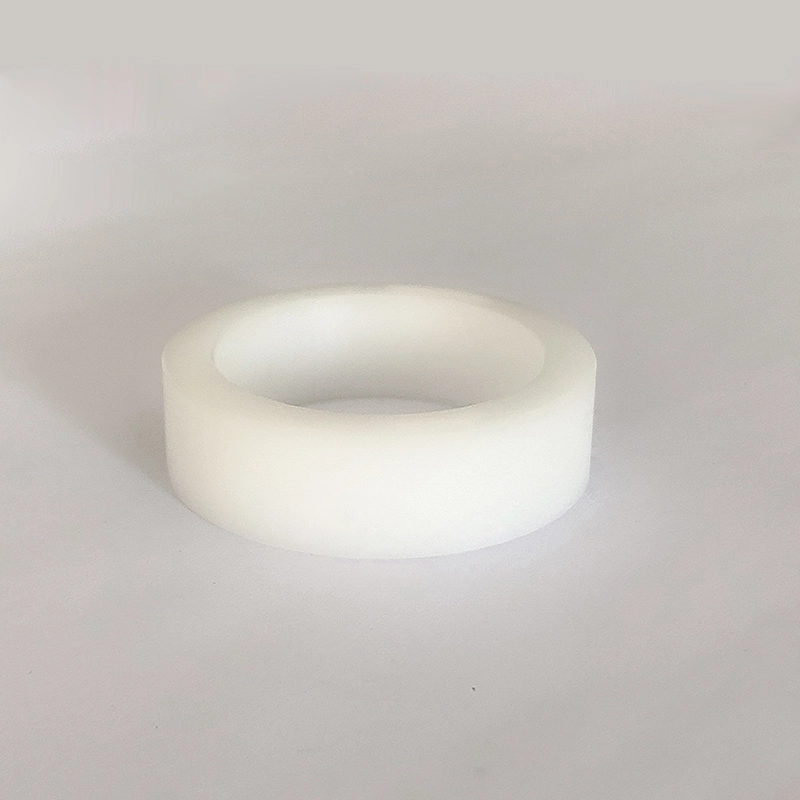

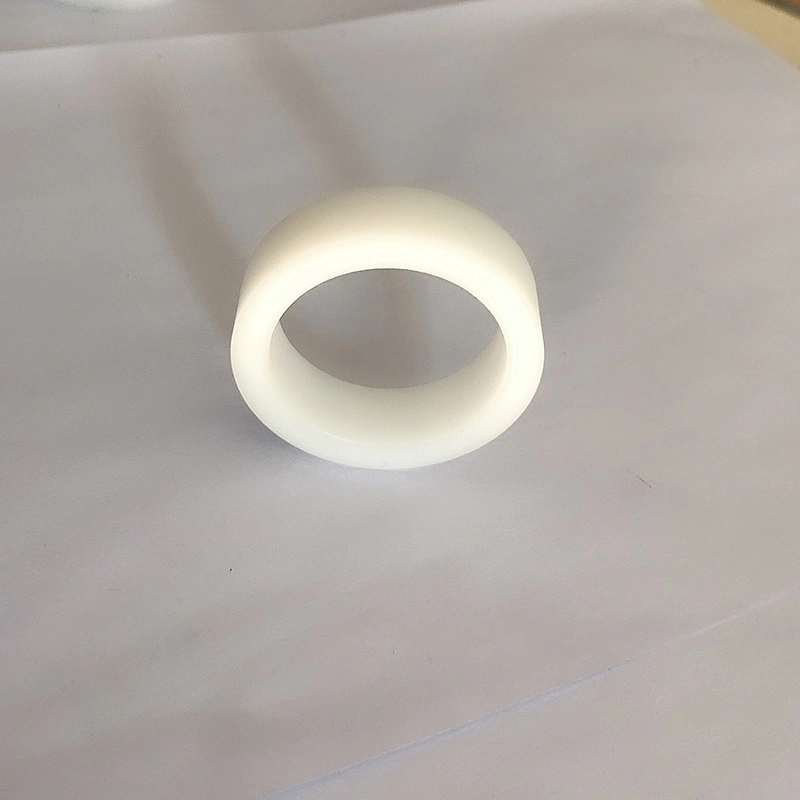

Gida mahuka

GFAI pistoi hagaxkarentzako gida mahuka bat da, pistoi hagaxka babesten eta gidatzen duena eta hautsa-funtzioa ere badu. Gida mahuka GFI eta GFA pistoi hagaxkarako gida mahuka dira, pistoi hagaxka babesten eta gidatzen duena.

RCSF-1 gida eraztuna altzairuzko plakaz osatuta dago oinarria bezala, brontzezko hautsa erdian sintetuta eta polietrerafluoroetileno nahasketa eta gainazalean zehar. Ezaugarriak: 1. PTFE eta zuntz nahasketa 0,01-0.03mm da, transferentzia film bat eratuz gainazal bikoitza babesteko eta auto-lubrifikatzaile propietateak ditu; 2. Kobre hautsaren geruza 0,2-0,3mm da, karga-edukiera ona eta higadura erresistentzia, eroankortasun termiko ona; 3. Karbono baxuko altzairua, karga-gaitasuna eta eroankortasun termikoa eskainiz.

RCFB motako brontzezko gida eraztuna CUSN8 brontzez egina dago oinarrizko material gisa eta karga handiko gaitasuna eta erresistentzia ona dituen saski ekonomikoa da. RCFB090 produktuaren lan-azalera diamante ohiko olio zulo batez estalita dago, eta RCFB092 produktuaren lan-azalera olio-biltegien rola betetzen duten olio-zuloekin estalita dago. Errazagoa da mugimenduaren hasieran petrolio film bat osatzea, hasierako marruskaduraren erresistentzia murriztea.

Produktuen ezaugarriak eta aplikazioak:

Agindu adibidea:

PTFE Gida Zinta Agindu adibidea RC1081-9.7x2.5

Oihal fenolikoen gida zinta eskaera adibidea RC1082-9.7x2.5

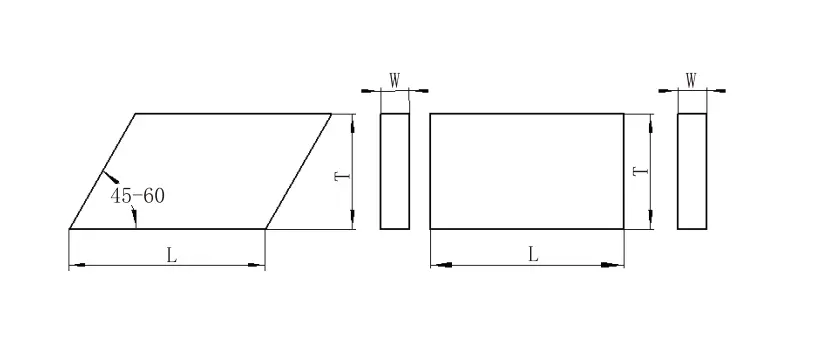

Luzera murrizteko kalkulua

Ardatzarentzat: l = 3.1 (d + w) zuloetarako: L = 3.1 (D-W)

L --- Eraztun luzera D --- Zulagailu diametroa D --- Zuloaren diametroa w --- eraztun lodiera Z --- ebaki

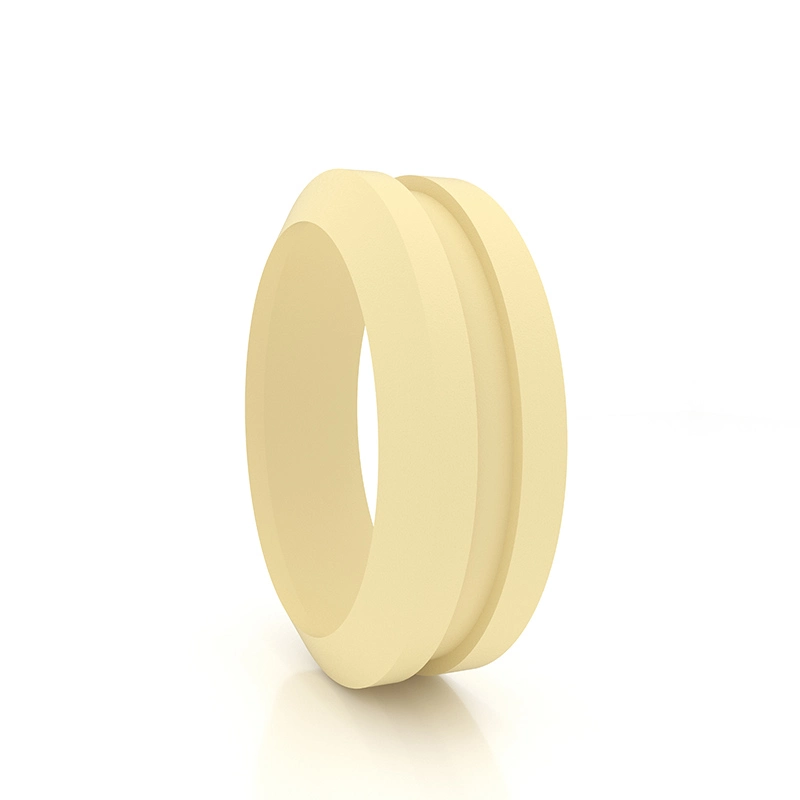

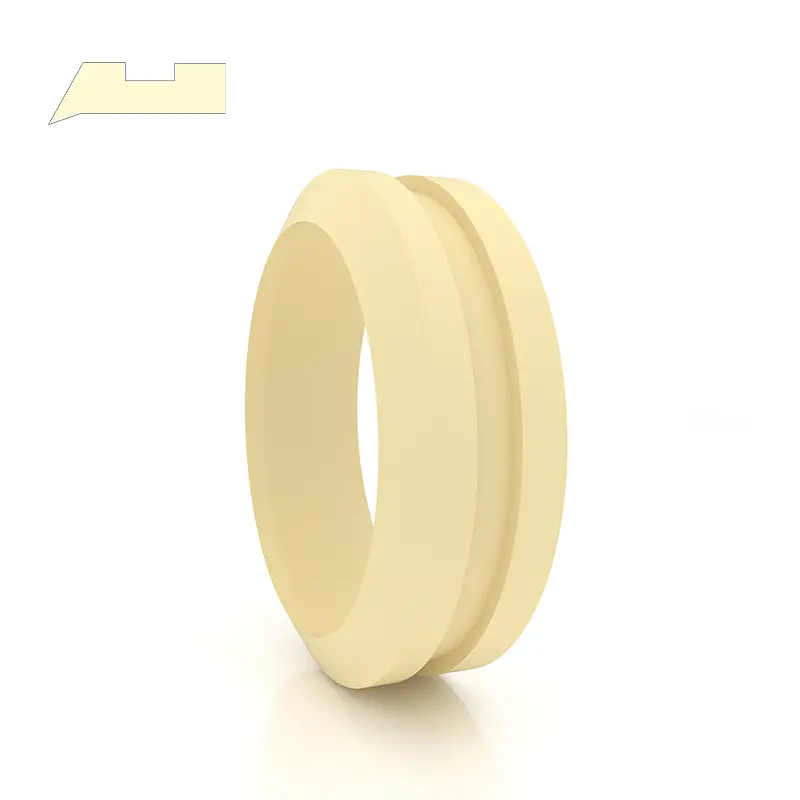

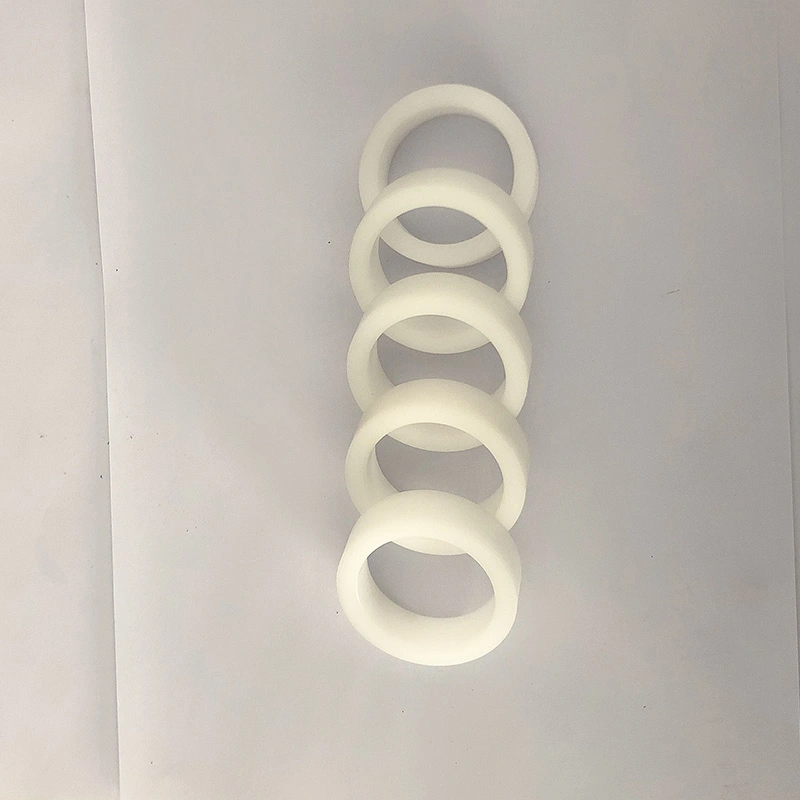

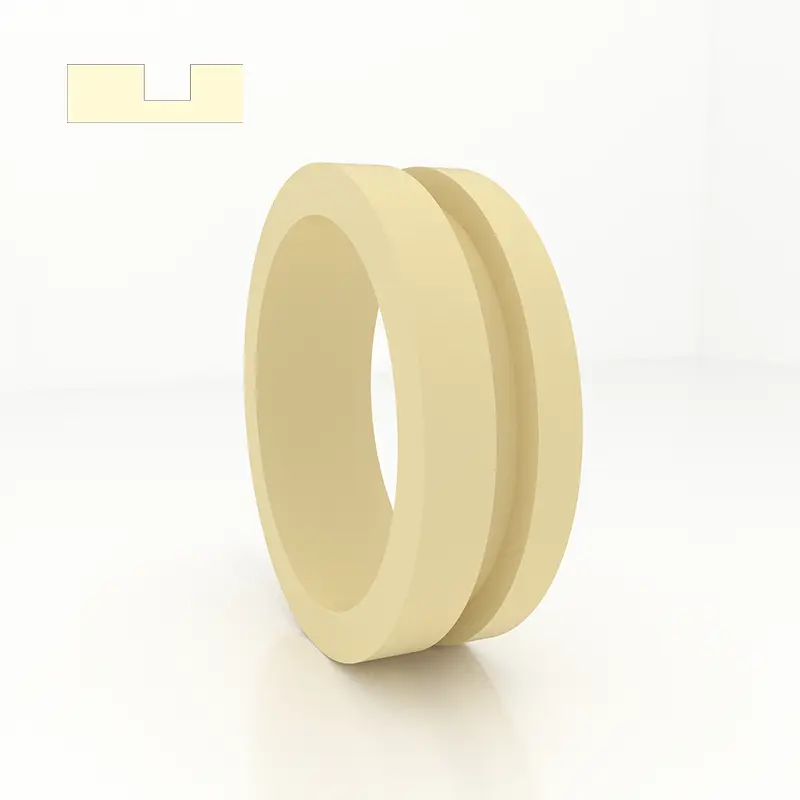

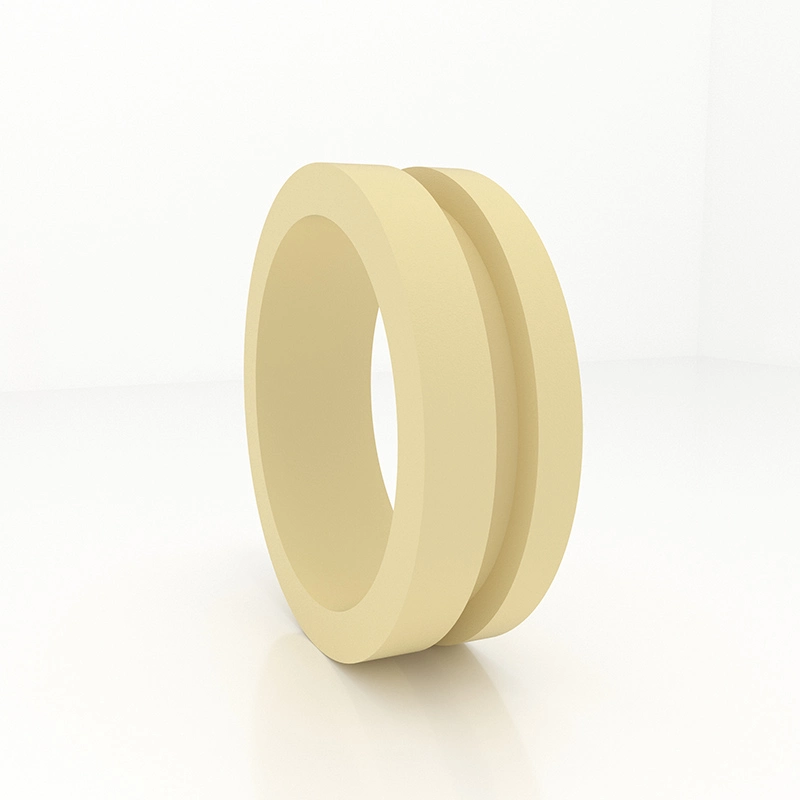

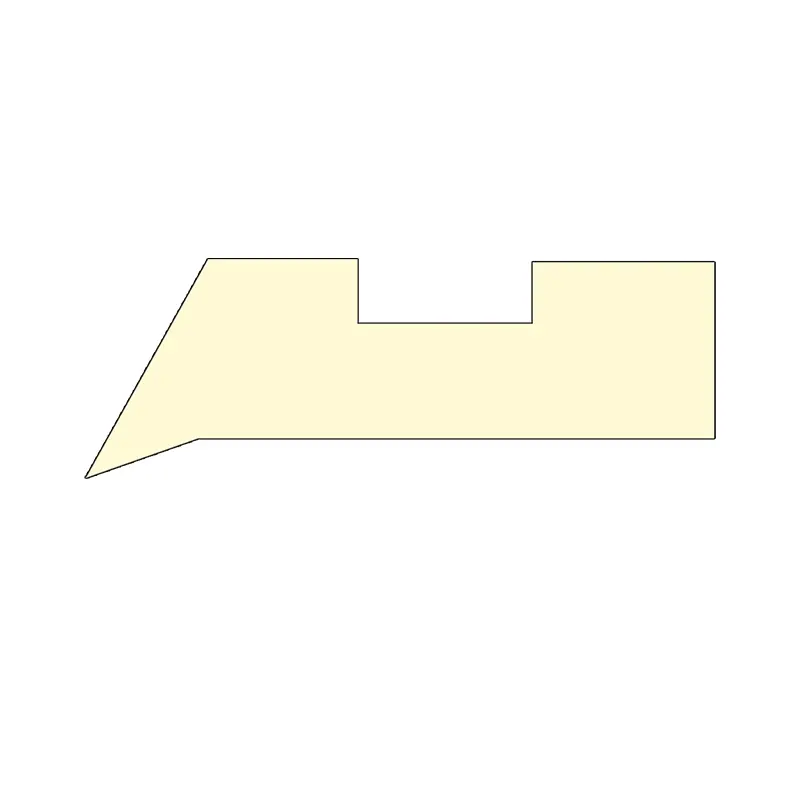

Gida mahuka Gfai

1. Errendimendua eta erabilera: Gida mahuka GFAI pistoi hagaxkarentzako mahuka mahuka bat da, pistoi hagaxka babesten eta gidatzen duena eta hautsaren aurkako funtzioa du.

2. Materiala: Nylon Pa, polinoximetilenazko pom eta polytetrafluoroethilene ptfe.

3. Lan baldintzak: Lan-tenperatura: -55 ~ + 225 ° C (PTFE 120 ° baino gehiago erabiltzen da).

4. Diseinu estandarra: diseinatzerakoan eta hautatzerakoan, ikusi Gose Konpainiako Fai serieari.

5. Markatzeko eta ordenatzeko metodoa: Gida mahuka GFAI eskaera zenbakiarekin markatuta dago, adibidez: GFAI-0600 PTFE

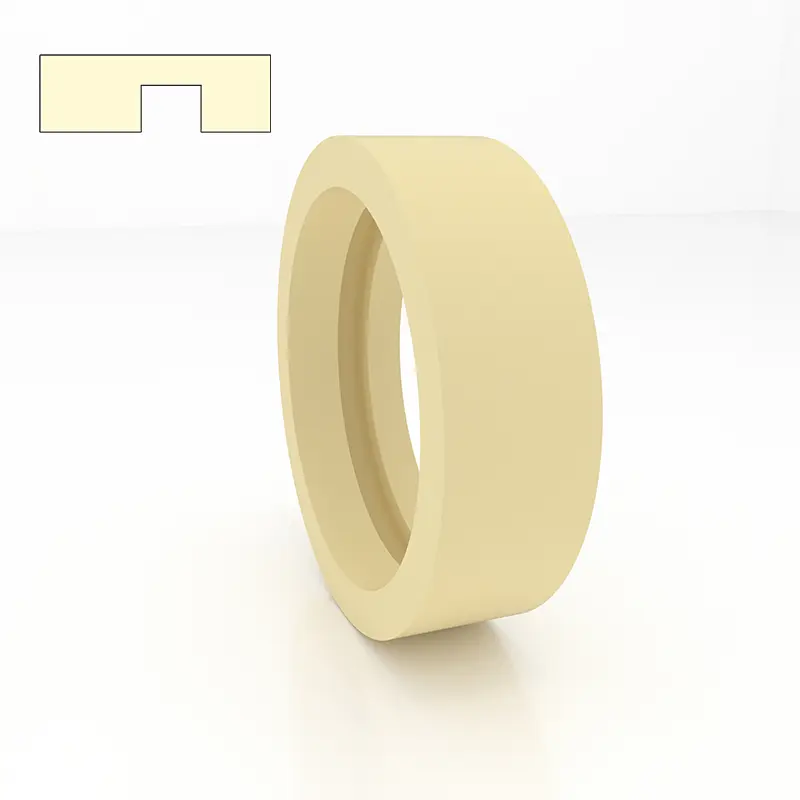

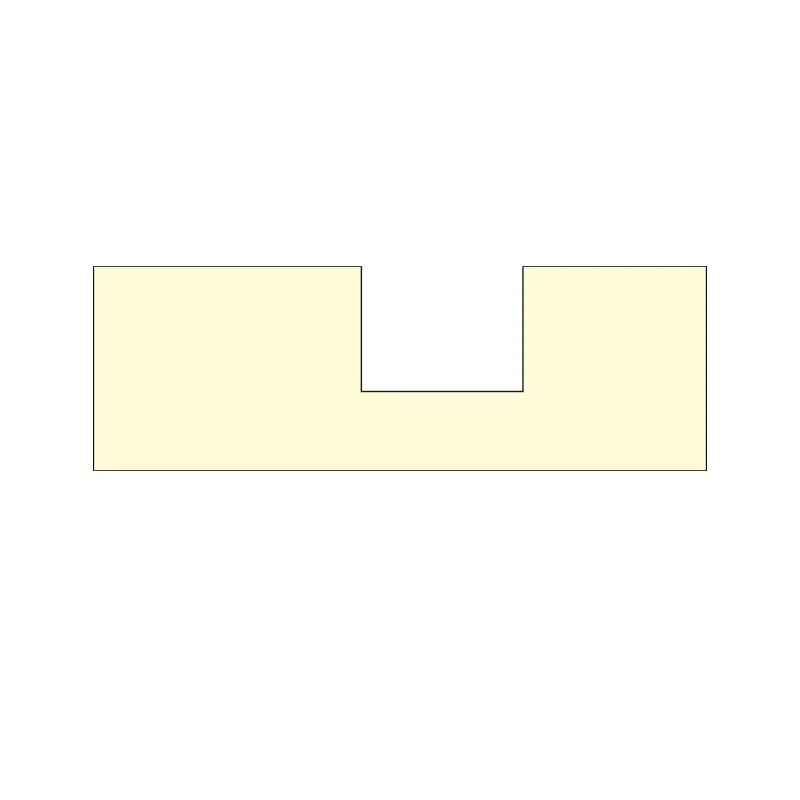

Gida mahuka GFI

1. Errendimendua eta erabilera: Gida mahuka GFI pistoi hagaxkarako mahuka bat da, pistoi hagaxka babesten eta gidatzen duena.

2. Materiala: Nylon Pa, polinoximetilenazko pom eta polytetrafluoroethilene ptfe.

3. Lan baldintzak: Lan-tenperatura: -55 ~ + 255 ° C (PTFE 120 ºC baino gehiago erabiltzen da)

4. Diseinu estandarra: diseinatzerakoan eta hautatzerakoan, ikus Hunger's Fi seriea.

5. Markatzeko eta ordenatzeko metodoa: Gida mahuka GFI eskaera zenbakiarekin markatuta dago, adibidez: GFI-0360 PA

Gida mahuka GFA

1. PRESTAZIOA ETA ERABILERA: Gida mahuka GFA pistoiarentzako mahuka mahuka bat da, pistoia onartzen eta gidatzen duena.

2. Materiala: Nylon Pa, polinoximetilenazko pom eta polytetrafluoroethilene ptfe.

3. Lan baldintzak: Lan-tenperatura: -55 ~ + 255 ° C (PTFE 120C baino gehiago erabiltzen da)

4. Diseinu estandarra: diseinatzerakoan eta hautatzerakoan, ikus Hunger-en FA seriea.

5. Markatzeko eta ordenatzeko metodoa: Gida mahuka GFA eskaera zenbakiarekin markatuta dago, adibidez: GFA-0560 PA

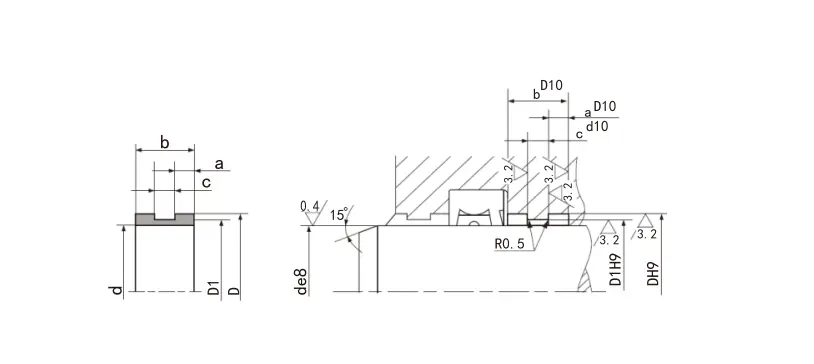

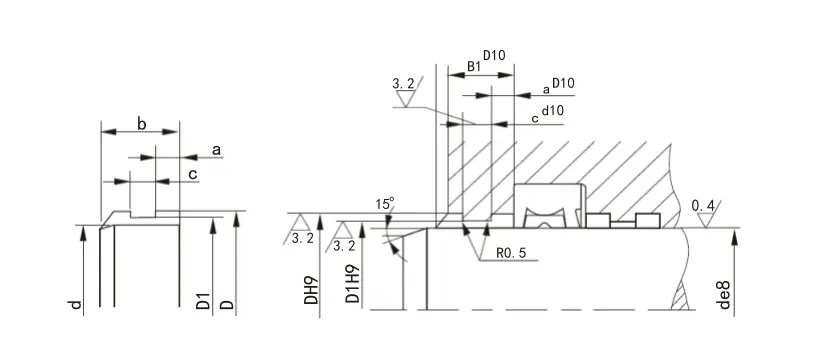

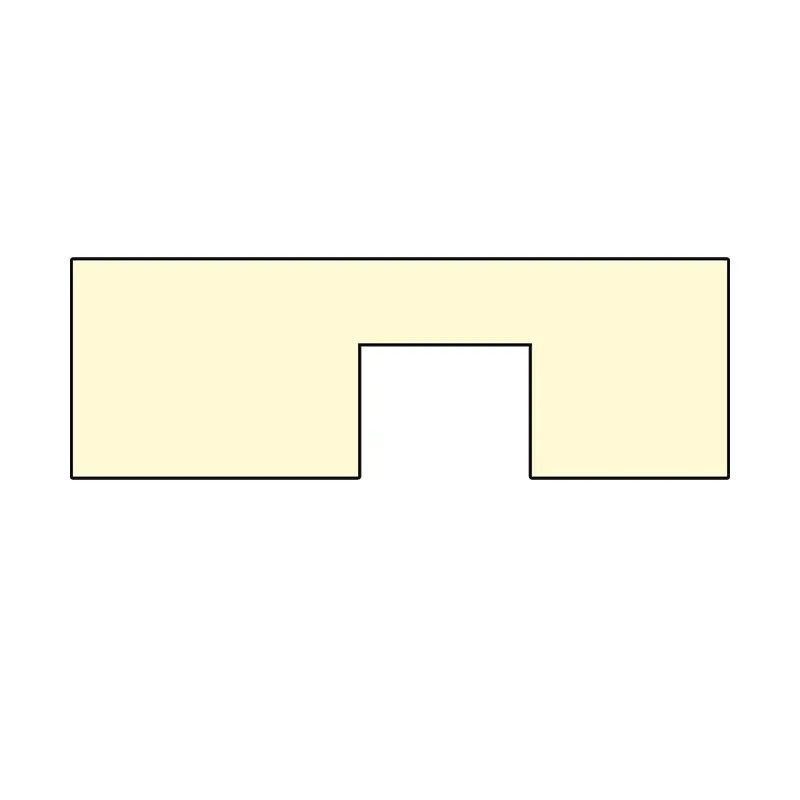

6. Gailu estrukturala:

Zehaztapenak:

Eredu	Groove zabalera H + 0,2	Loditasun T-0,05	Lodiera t T-0,05	Loditasun T-0,05	Loditasun T-0,05	Loditasun T-0,05
RC1081 / 1082-4.2	4.2	1	1.55	2	2.5	-
RC1081 / 1082-5.6	5.6	1.55	2	2.5	-	-
RC1081 / 1082-6.3	6.3	1.55	2	2.5	-	-
RC1081 / 1082-8.1	8.1	1.55	2	2.5	-	-
RC1081 / 1082-9.7	9.7	2	2.5	3	3.5	4
RC1081 / 1082-12.7	12.7	2	2.5	3	3.5	4
RC1081 / 1082-15	15	2	2.5	3	3.5	4
RC1081 / 1082-20	20	2	2.5	3	3.5	4
RC1081 / 1082-25	25	2	2.5	3	3.5	4
RC1081 / 1082-30	30	2	2.5	3	3.5	4
Rc1081 / 1082-35	35	2	2.5	3	3.5	4
Oharra: Lodia seriea normalean erabiltzen diren serieak dira. Beharrezko produktua taula honetan ez badago, jar zaitez gurekin harremanetan.

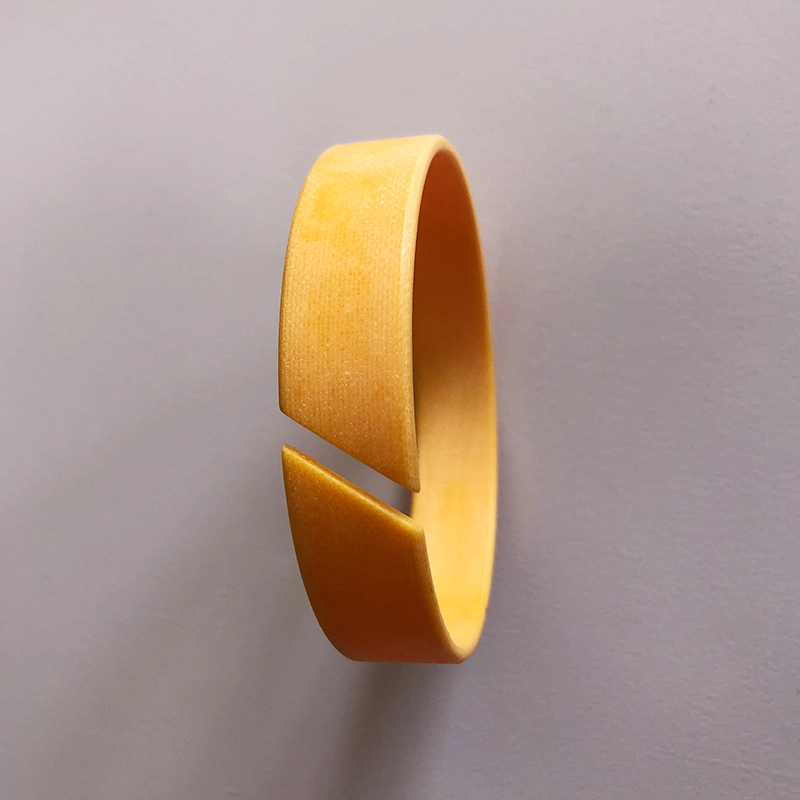

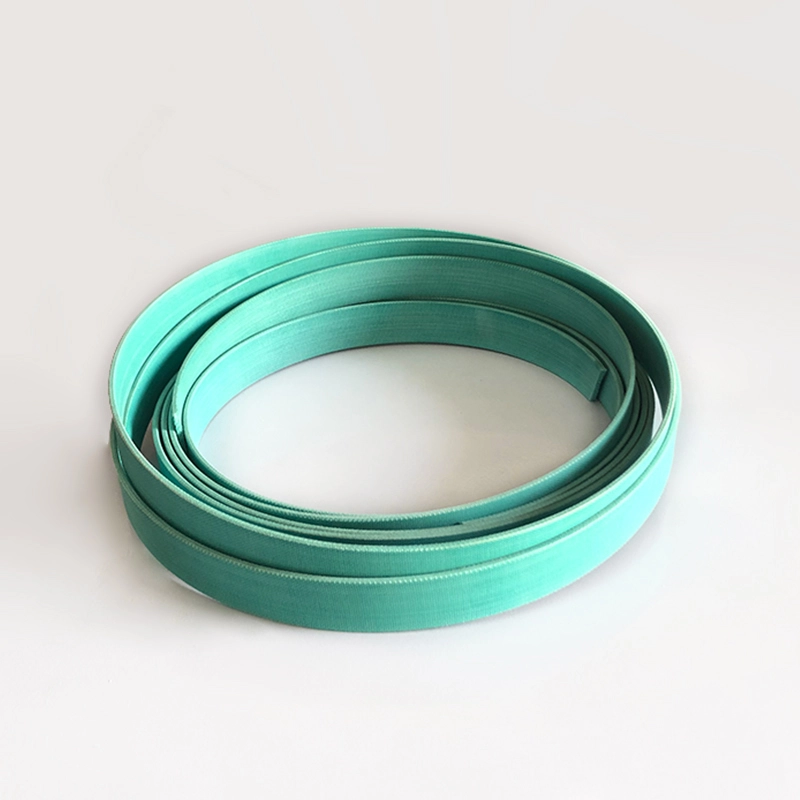

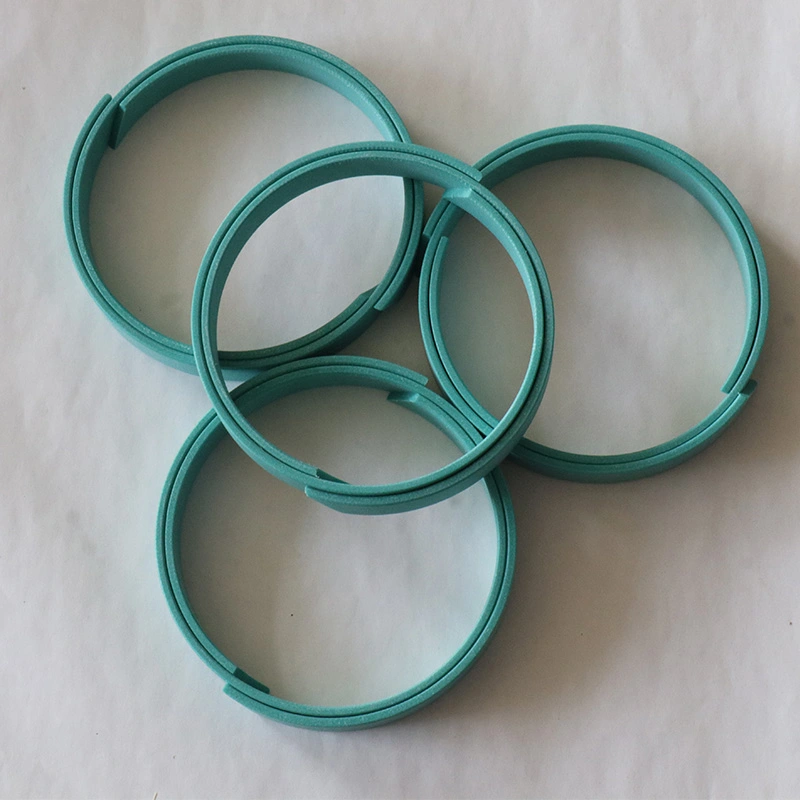

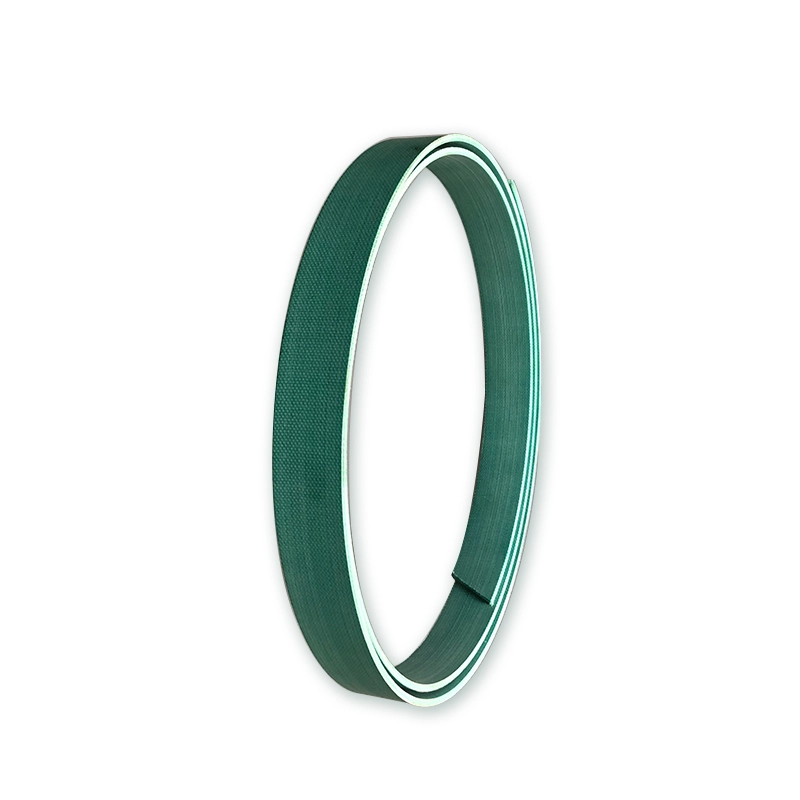

Oihalezko indar fenolikoen euskarria (gerrikoa)
Laguntza-eraztunak zilindro hidraulikoen oinarrizko osagai garrantzitsuak dira. Eraztun irristakorraren garapenera egokitzeko, zigilu konbinatuak eta errodadura bigunen egiturak munduan, gure enpresak arrakastaz garatu ditu oihalezko euskarri fenoliko eraztunak (gerrikoak). Benetako erabilpen urteek erakutsi dute produktu honek antzeko atzerriko produktuen kalitate maila lortu edo gainditu duela eta erabiltzaileek oso goraipatu dutela. 1. eta 4. taulak gure enpresak sortutako euskarri eraztunen (gerrikoak) errendimendu-taulak dira.

1. taula gure laguntza eraztunaren eta Busak + Shamba produktuen propietate fisikoen konparazioa

Lagin iturria	Laguntza eraztunaren lodiera (mm)	Konpresioaren indarra (MPA)	Petrolioarekiko erresistentzia Pisua aldatzeko tasa olio hidraulikoa (70 ± 2 ℃ * 24h)	Indar haustea (MPA)	Interlayer atxikimendua (KN / M)
Moda + Shamba	2.48	338.9	2.83	35.6	1.2
Gure produktuak	2.48	425	0.90	37.0	2.9
	2.48 (grafitarekin)	390	0.63	36.4	2.08

2. taula Zilindro hidraulikoaren euskarriaren eraztunaren aurkibidea

Lagin barietatea	Gure produktuak		Orchot Jokalari gabe E ①	Duratec900 E ①	Turcite47 E ②	MT64 / 5B	Nokwr (Japoniarra)	Pom aldatu Polinoximetilenoa	Katua (AEB)
	Neurtutako balioa	Beharrezko adierazleak
Konpresioaren indarra (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Oharra: ①busak + Shamba Konpainia ②merkel Konpainia 3. taula Indarraren aurkibidea

Lagin barietatea	Gure produktuak		Orchot Jokalari gabe E ①	Duratec900 E ①	Turcite47 E ②	MT64 / 5B	Nokwr (Japoniarra)	Pom aldatu Polinoximetilenoa	Katua (AEB)
	Neurtutako balioa	Beharrezko adierazleak
Konpresioaren indarra (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Oharra: ①busak + Shamba Konpainia ②merkel Konpainia 4. taula. Gure produktuen marruskadura koefizientea eta orkot tlg marruskadura lehorraren eta petrolioaren tantak

Karga unitate bakoitzeko kontaktuaren luzera w (n / mm)	Hertz harremanetarako erreleboa (n / mm2)	Marruskadura koefizientea
		Marruskadura lehorreko egoera		Petrolio tantak lubrifikatzeko egoera
		Gure produktuak	Orchot tlg	Gure produktuak	Orchot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

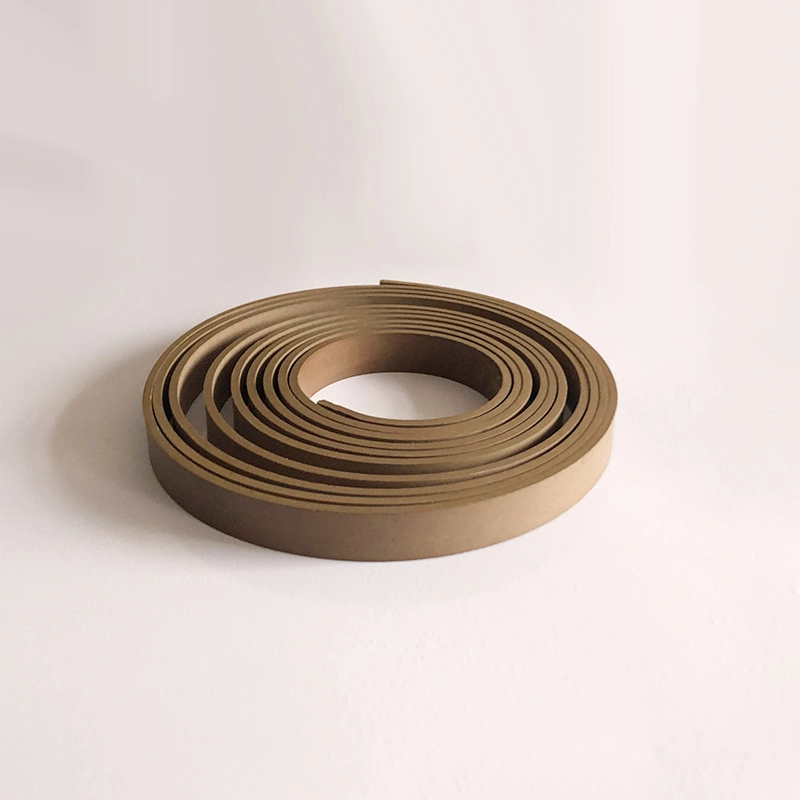

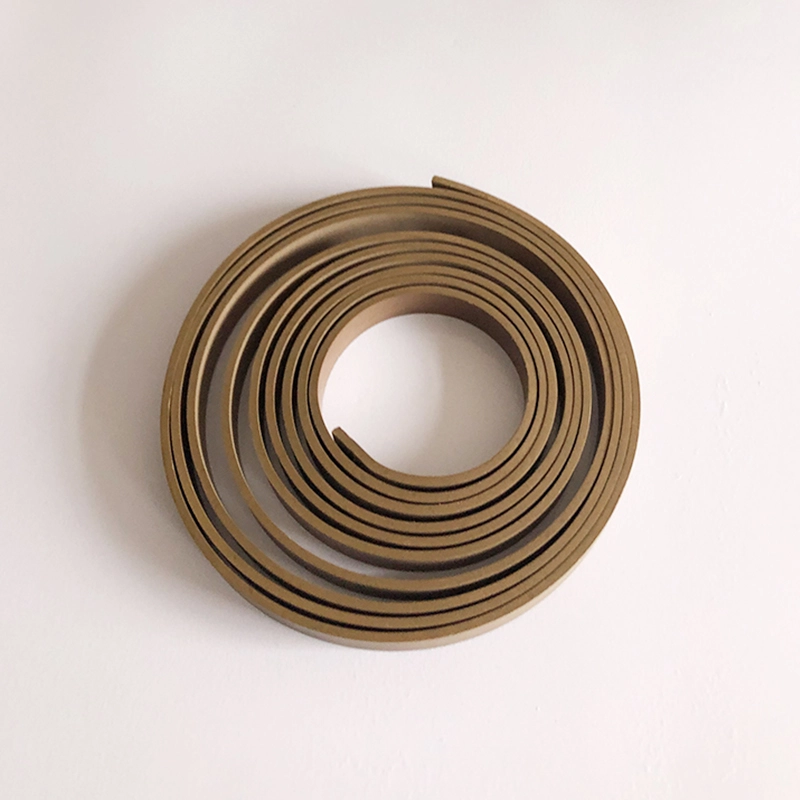

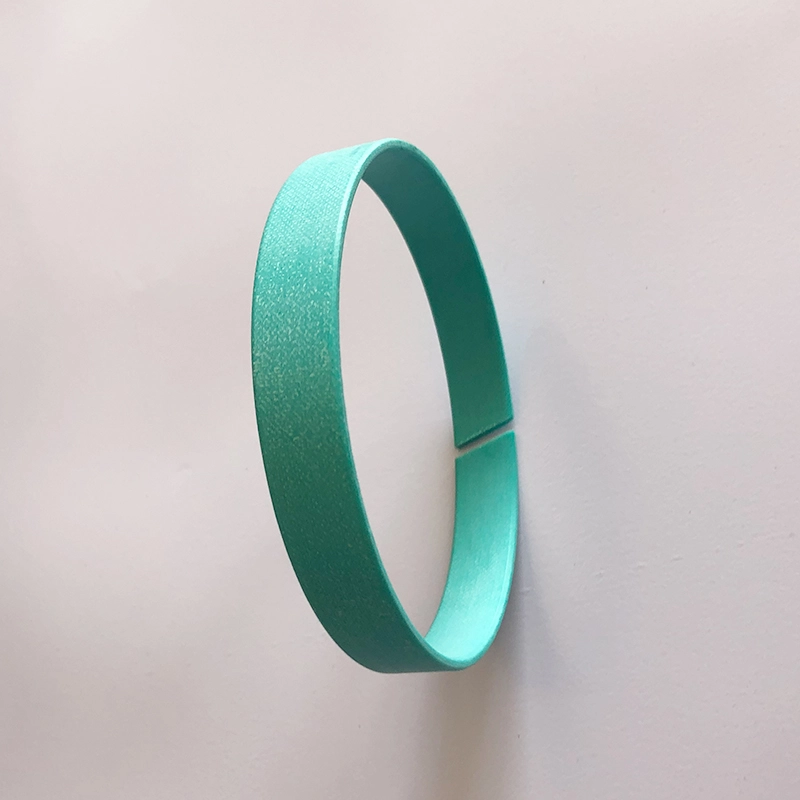

PTFE higadura erresistentea (eraztuna)
Material	PTFE + Brontzea

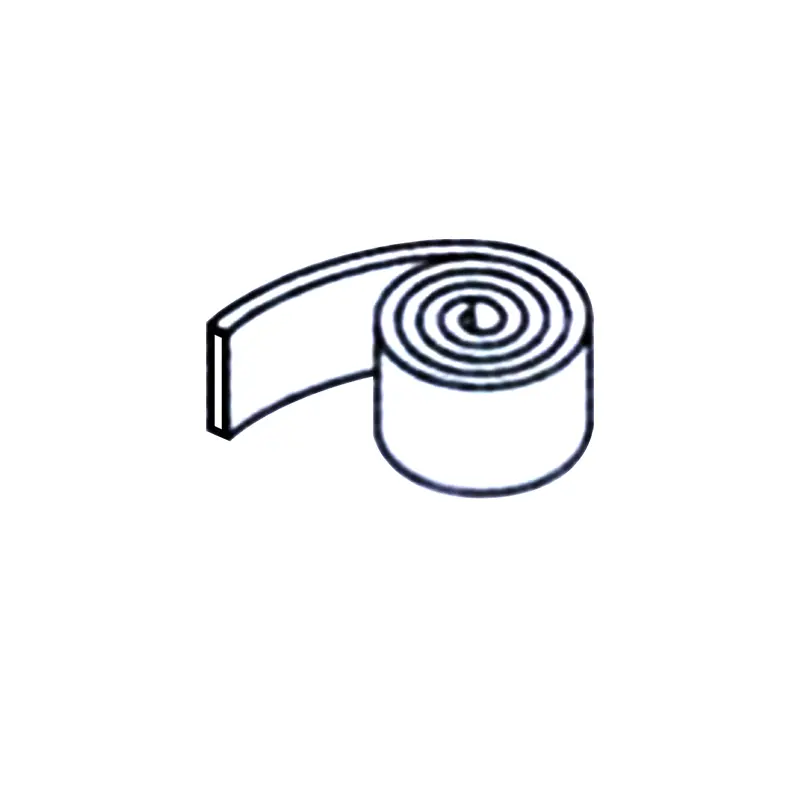

Hornitu	Roll (normalean 20 metro inguru) edo ebaki behar den luzera
Abantailak	1. Marruskadura baxua, ez zen arrastorik eta ziztadarik;
	2. Ondo funtziona dezake lubrifikaziorik gabe;
	3. Hainbat komunikabidearekiko erresistentea, egonkortasun kimiko bikaina;
	4. Higadurarekiko eraztunean txertatutako objektu gogorrak har ditzakete, zilindroak eta zigiluak urratuz objektu gogorrak murriztuz, beraz, karga astunen egoeretan, higadura erresistenteak diren eraztun ugari erabili;
	5. Era berean, higadura erresistentzia ona du abiadura handiko eta karga arinen egoeretan, beraz, gehien erabiltzen den higadurarekiko eraztuna da;
	6. Ez da tamainako murrizketarik, diametro handiko egoeretan erabil daiteke.
Tenperatura	-60 ~ + 200 ℃
Abiadura maximoa	15m / s
Gehieneko estrusioaren indarra	15n / mm2 (20 °)
	7.5n / mm2 (80 °)
	5n / mm2 (120 °)

Metalezko gida eraztuna RCS Piston Rod-entzat

Metalezko ez den gida eraztuna RCT pistoiarentzat

Zilindro hidraulikoan exekutatzen den pistoiaren edo pistoi hagaxkarentzat, higadura eraztunak gidaritza-efektu zehatza du eta indar erradialak xurgatu ditzake. Aldi berean, higadura eraztunak zilindro hidraulikoan zatiak irristatzeko metalezko harremana ekidin dezake. Metalezko higadura eraztunekin alderatuta, metalezko higaduraren eraztunek abantaila ugari dituzte. Horien artean, oihalezko indar fenolikoak eta PTFE gida eraztunak eskuragarri daude guneko ebaketa mota eta erabilitako motako motako.

1. higadura erresistentzia ona

2. Saihestu metalezko metalezko kontaktua

3. bibrazio mekanikoa ezabatu dezake

4. higaduraren eraztunaren erdigunea dela eta, baimen erradial handi bat onartzen da

5. Zirrikitu sinplea, instalatzeko erraza

6. Goiko abantailetan oinarritutako mantentze kostu baxua, oso erabilia da

Materialak:

1. Polytetrafluoroethylene PTFE3 (material orokorra), PTFE4 (biskositate gutxiko komunikabideetarako egokia, ura bezalakoa), PTFE1 (marruskadura txikiko baldintzak, hala nola pneumatikoak)

2. Polioximetilenazko pomoa edo nylon pa eta bere material aldatuak

3. formaldehido erretxina + zuntz indartua pif

Material desberdinetako karga-edukiera (erreferentzia)

Material	Karga edukiera Max (n / mm2)
PTFE betetako kobre hautsa	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Oihalekin fenolikoa	90 (60 ° C); 40 (80 ° C)
Polinoximetilenoa edo nylon	25 (60 ° C); 15 (80 ° C)
Polinoximetilenoa edo nylonez beteta	40 (60 ° C); 30 (80 ° C)

Groove azaleraren kalitatea

Leuntasun	Rtmax (μm)	Ra (μm)
Azalera irristakorra	≤2.5	0,05-0,3
Groove Behean	≤10	≤2
Groove Alde	≤15	≤3

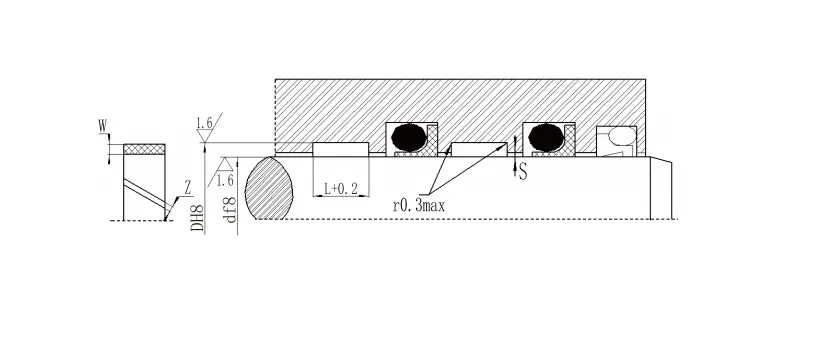

Pistoi Rod Gida Eraztunen zehaztapen seriea

Haga diametroa	Beheko diametroa	Groove zabalera	Loditasun	Tarte		Haga diametroa	Beheko diametroa	Groove zabalera	Loditasun	Tarte
D F8 / H9	D h8	L+0.2	W	Z		D F8 / H9	D h8	L+0.2	W	Z
8-20	d + 3.1	2.5	1.55	1-2		200-999,9	D + 5	25	2.5	8-33
10-50	d + 3.1	4	1.55	1-3		1000-4200	D + 5	25	2.5	33-134
15-140	D + 5	5.6	2.5	2-5		280-999,9	D + 8	25	4	10-33
20-220	D + 5	9.7	2.5	2-9		1000-2200	D + 8	25	4	33-70
80-400	D + 5	15	2.5	4-15

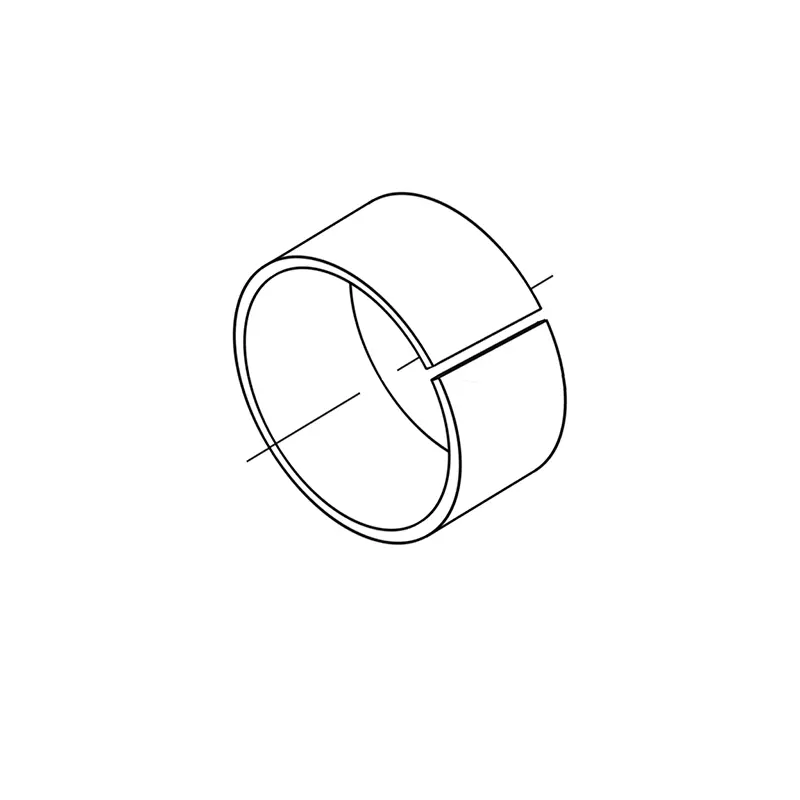

RCSF-1 auto-lubrifikatzeko gida eraztun parametroak
Parametroak			Rcsf-1		Rcsf-1d	Rcsf-1b	Rcsf-1s
			Berunik gabeko zuhaixkak		Mahuka berezi hidraulikoa	Brontzezko oinarria	Altzairu herdoilgaitzezko korrosioaren aurkako mahuka
Gehienezko presioa (dinamikoa)			140n / mm²		140n / mm²	140n / mm²	140n / mm²
Gehienezko presioa (estatikoa)			250n / mm²		250n / mm²	250n / mm²	250n / mm²
Higidura oszilatzea			60n / mm²		60n / mm²	60n / mm²	60n / mm²
Maximizazio abiadura (olio lubrifikazioa)			<2m / s		<2m / s	<2m / s	<2m / s
Marruskadura koefizientea μ	Marruskadura lehorra		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Petrolio lubrifikazioa		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Gehienezko PV balioa (lehorra)			3.6n / mm².m / s		3.8n / mm².m / s / s	4.3n / mm².m / s	3.6n / mm².m / s
Gehienezko PV balioa (olioa)			30n / mm².m / s		30n / mm².m / s	30n / mm².m / s	30n / mm².m / s
Funtzionamendu tenperatura			-195 ℃ ~ + 280 ℃		-195 ℃ ~ + 280 ℃	-195 ℃ ~ + 280 ℃	-195 ℃ ~ + 280 ℃
Eroankortasun termikoa			42w / m.k		42w / m.k	42w / m.k	42w / m.k
Hedapen lineala koefizientea			11 * 10-6/ k		11 * 10-6/ k	18 * 10-6/ k	15 * 10-6/ k
RCFB mota brontzezko gida eraztun parametro taula
Parametro		Rcfb090		Rcfb092		Rcfb09g
Dentsitate		8,9g / cm³		8,9g / cm³		8,9g / cm³
Indar konpresiboa		470n / mm²		470n / mm²		470n / mm²
Eroankortasun termikoa		60W / m.k		60W / m.k		58w / m.k
Hedapen lineala koefizientea		18,5 * 10-6/ k		18,5 * 10-6/ k		18,5 * 10-6/ k
Gogortasun		90 ~ 120hb		90 ~ 120hb		90 ~ 120hb
Luketa		% 55		% 55		% 55
Material izena		Cusn8p		Cusn8p		Cusn8p
Aukerako beste material batzuk		Cusn6.5p		Cusn6.5p		Cusn6.5p
