Presio Handiko Seals Series-ek errendimendu handiko produktuak biltzen ditu, RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDi, RDA, RCS eta RC2057, eta horrek elkarrekiko eta birakari mugimenduak diseinatuta daude, presio hidrauliko, pneumatiko eta ur-presioetan.

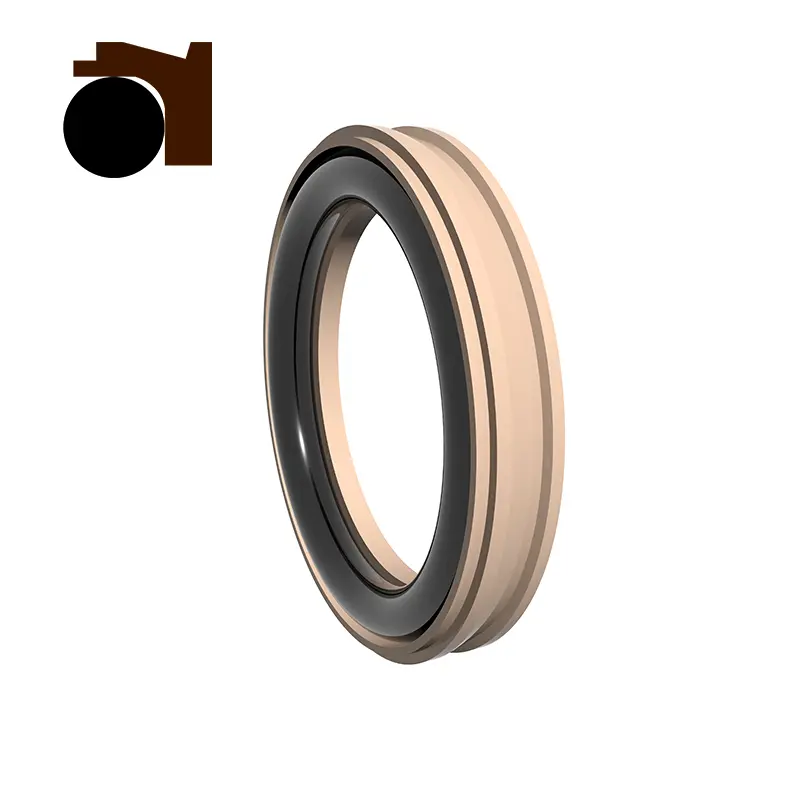

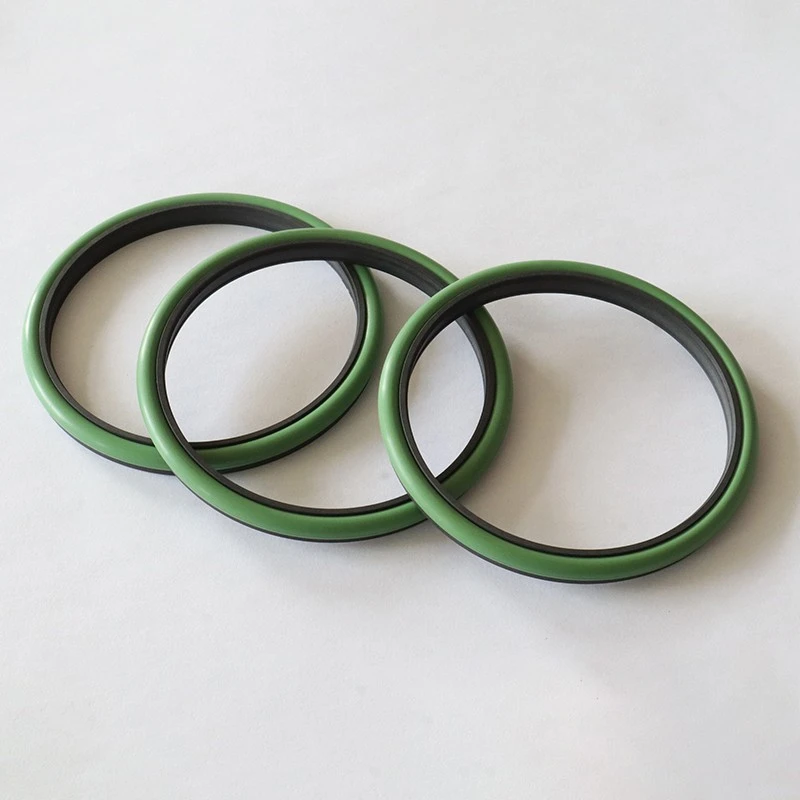

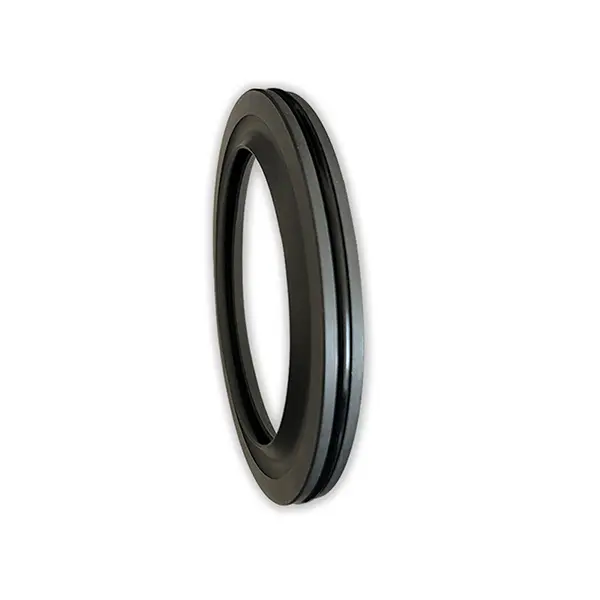

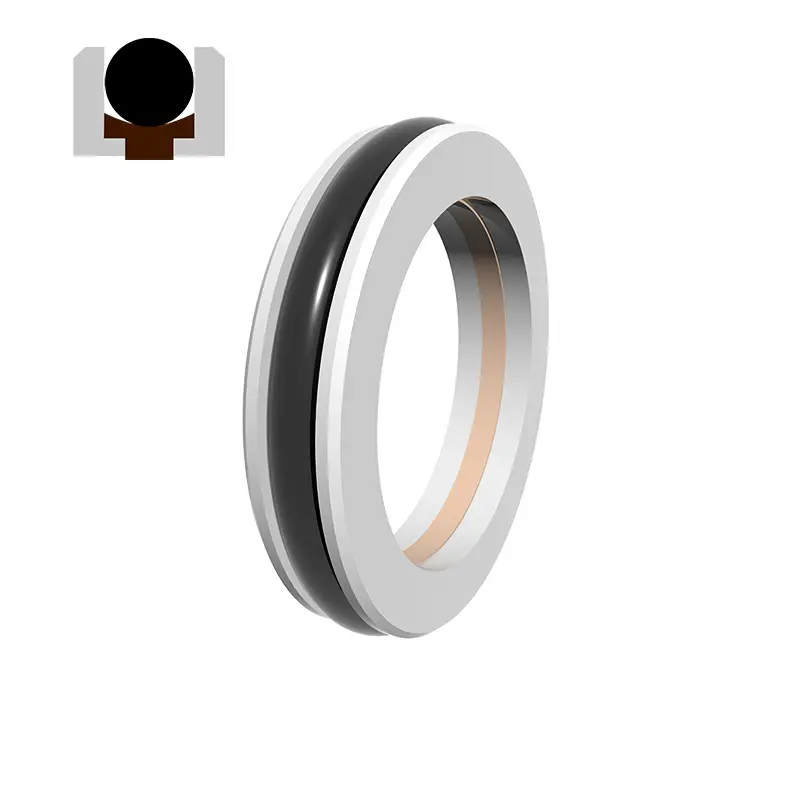

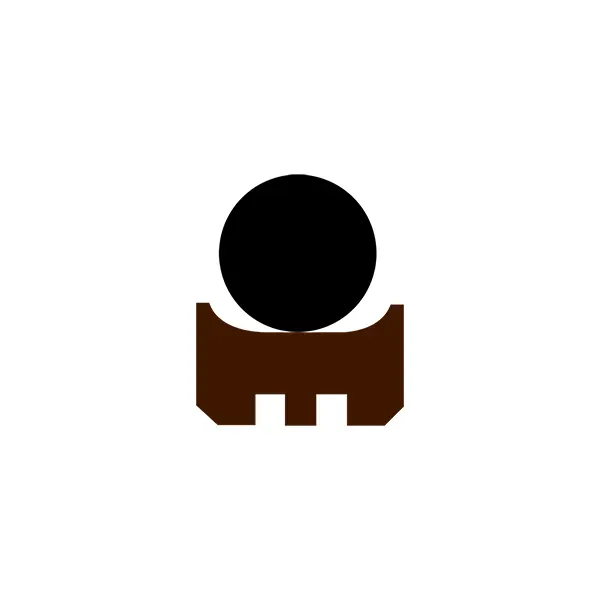

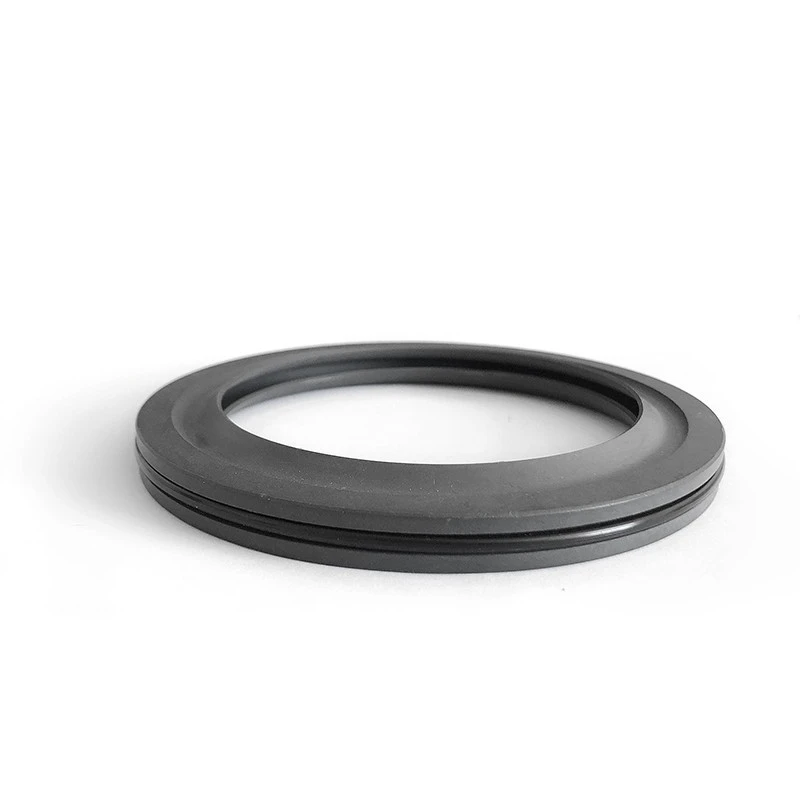

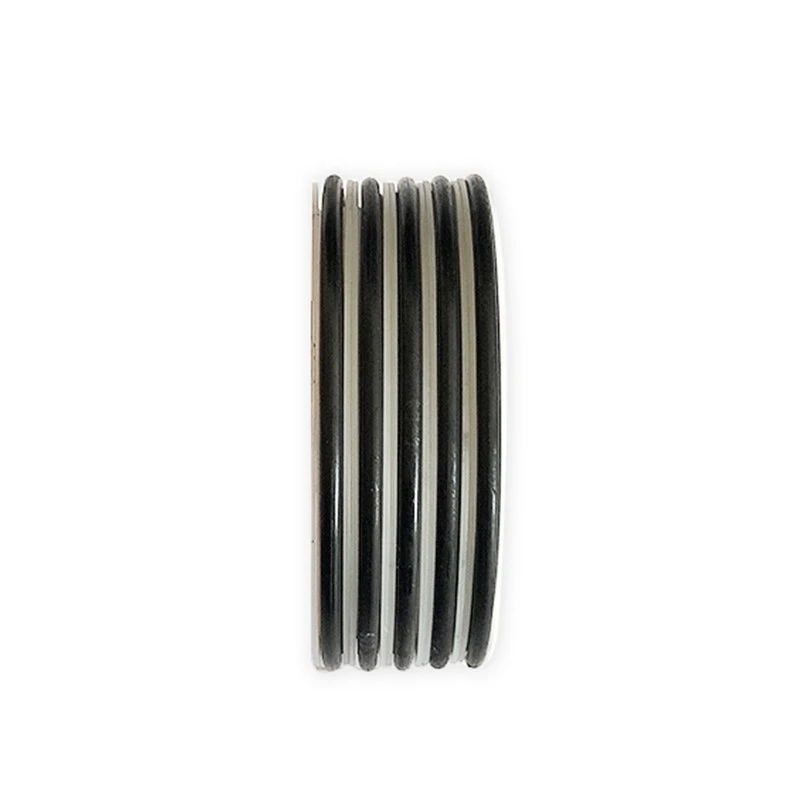

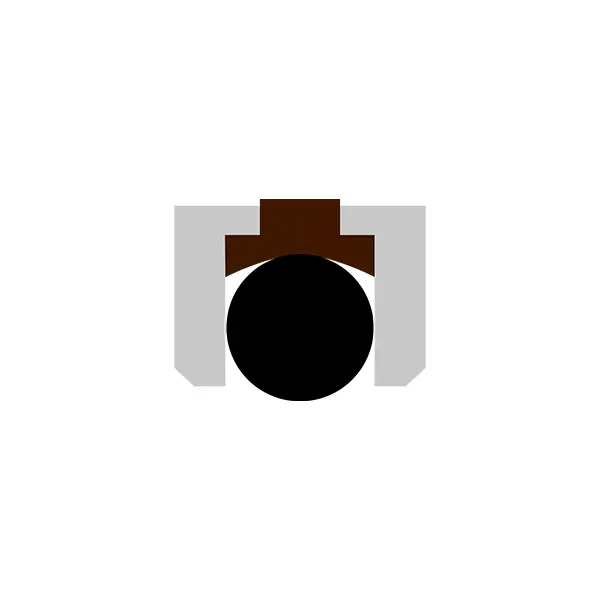

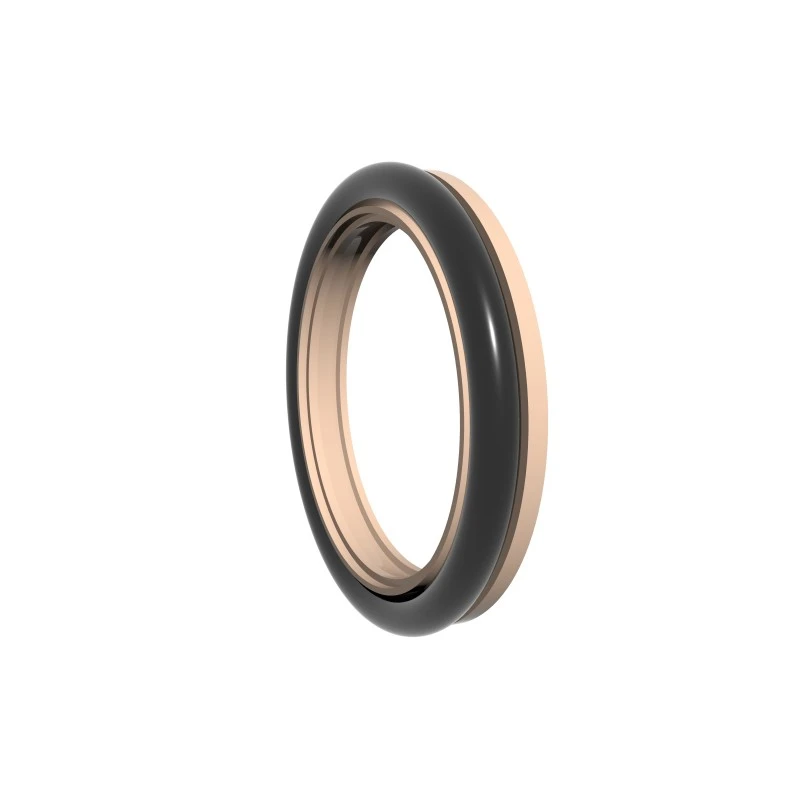

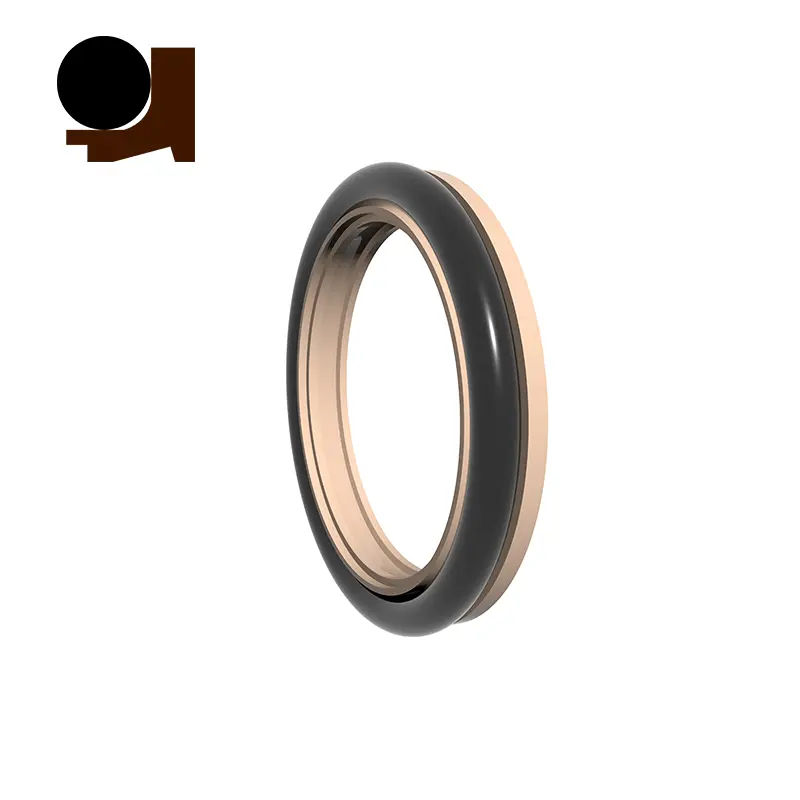

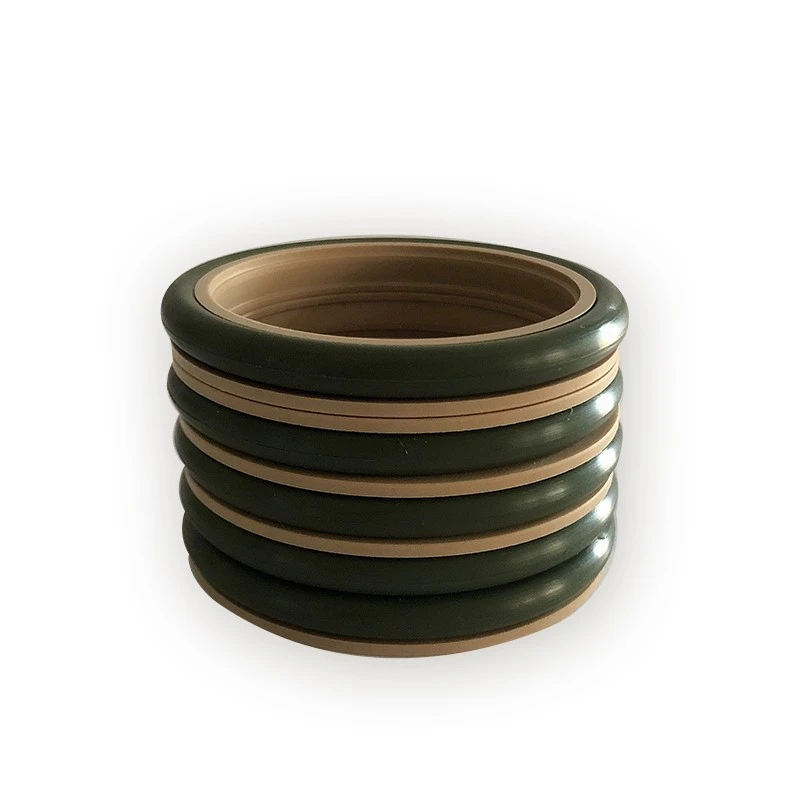

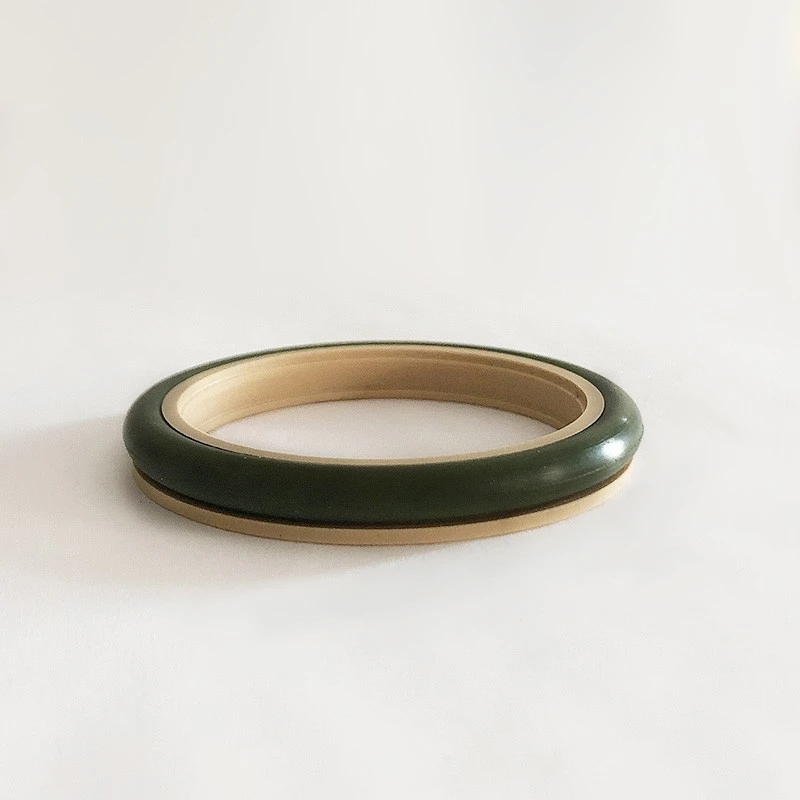

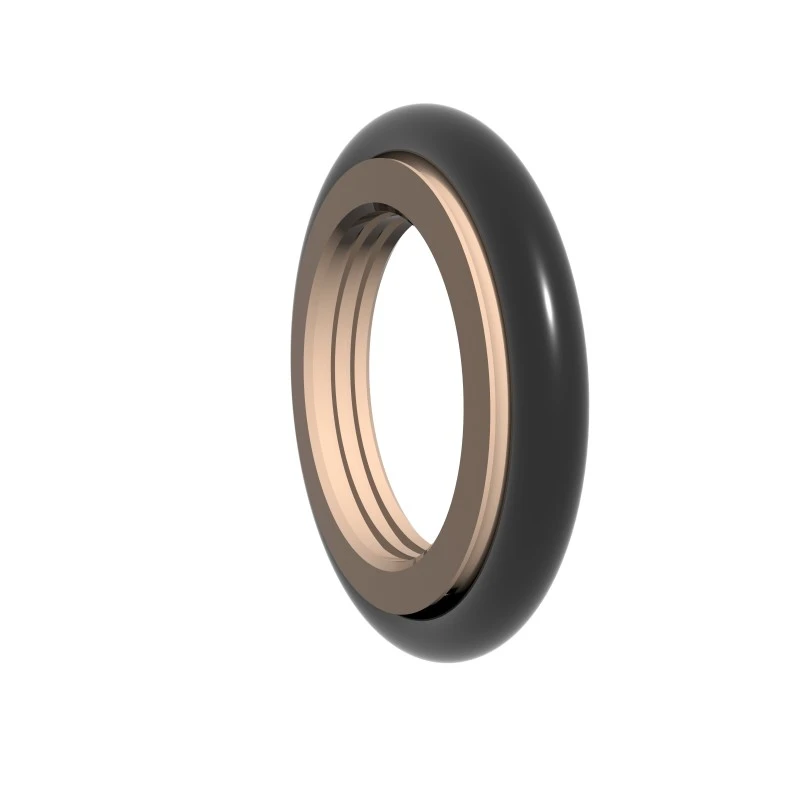

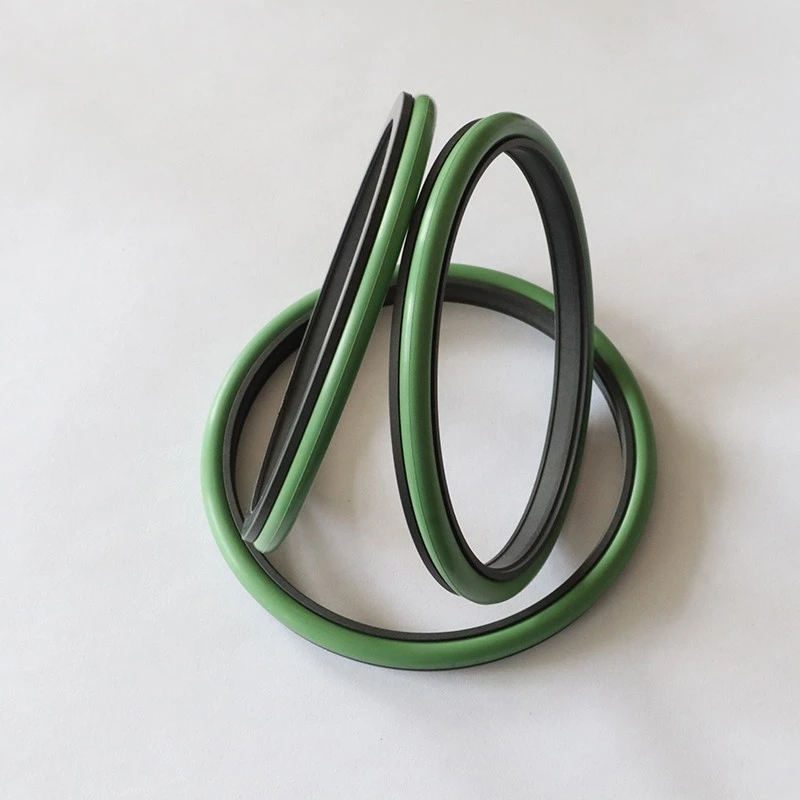

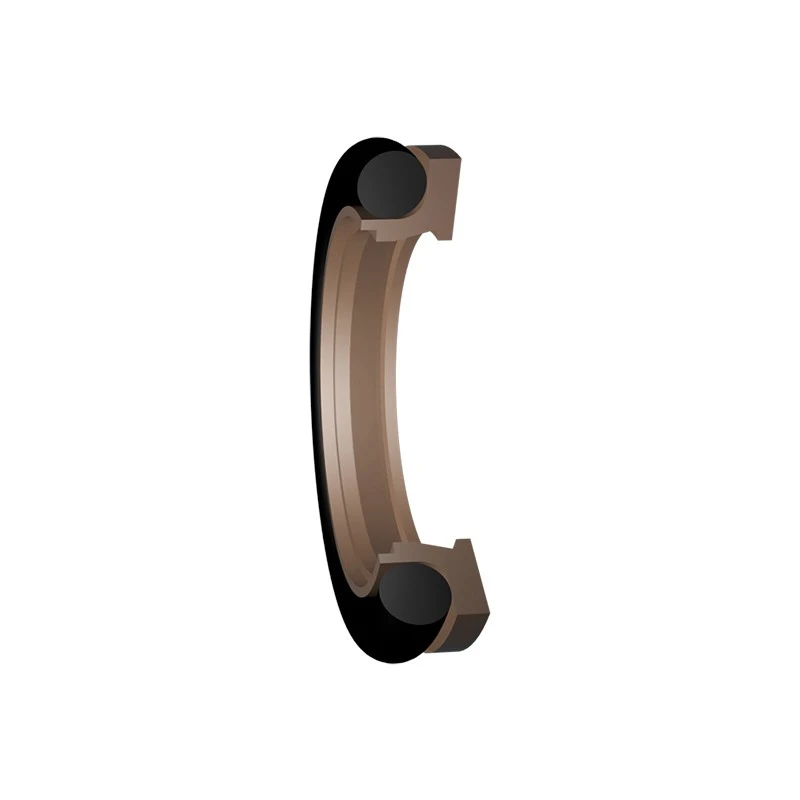

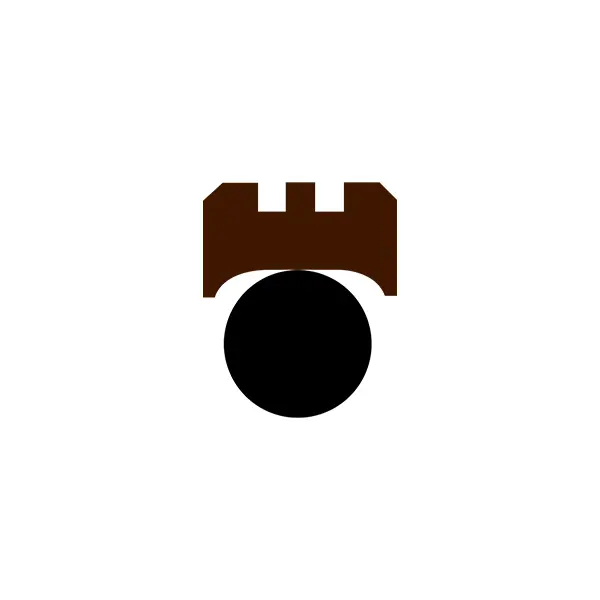

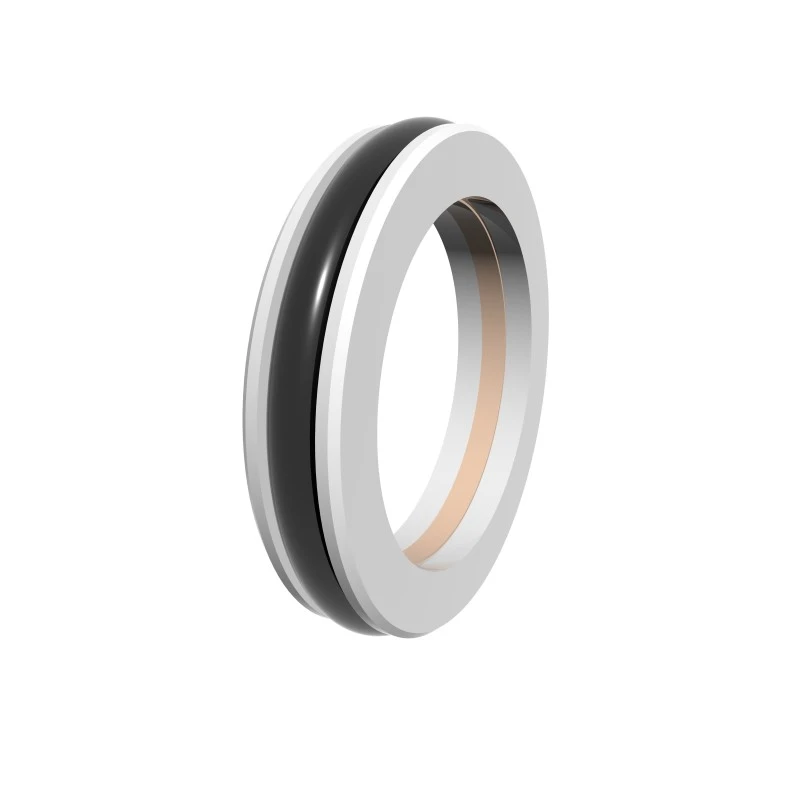

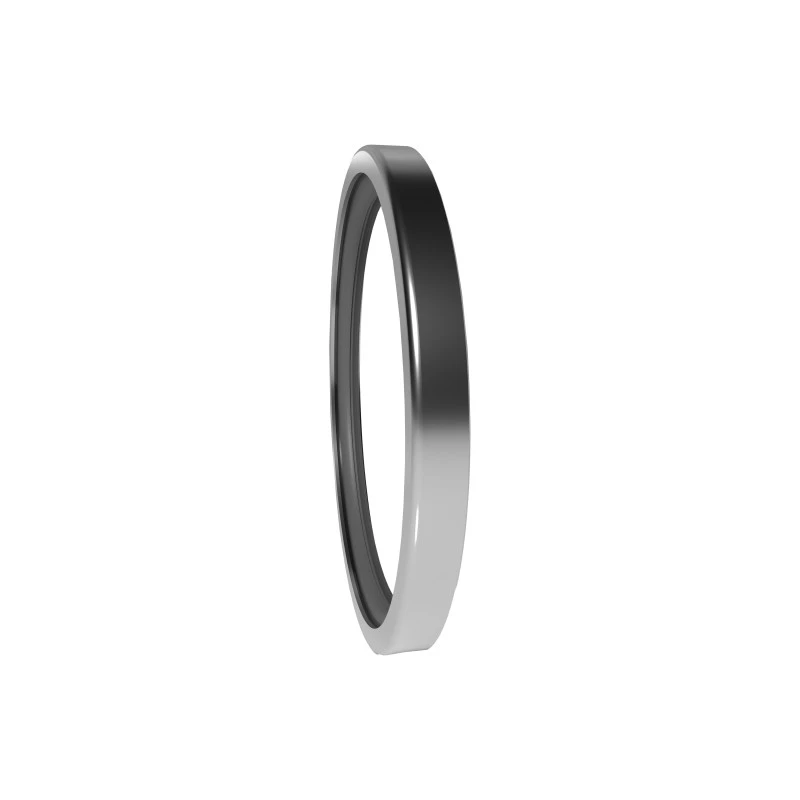

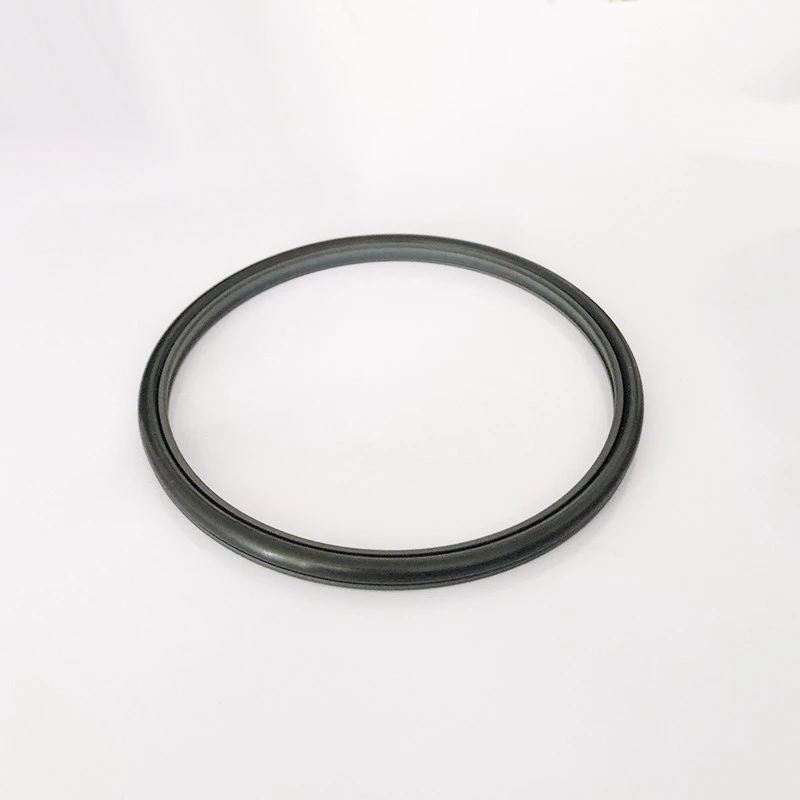

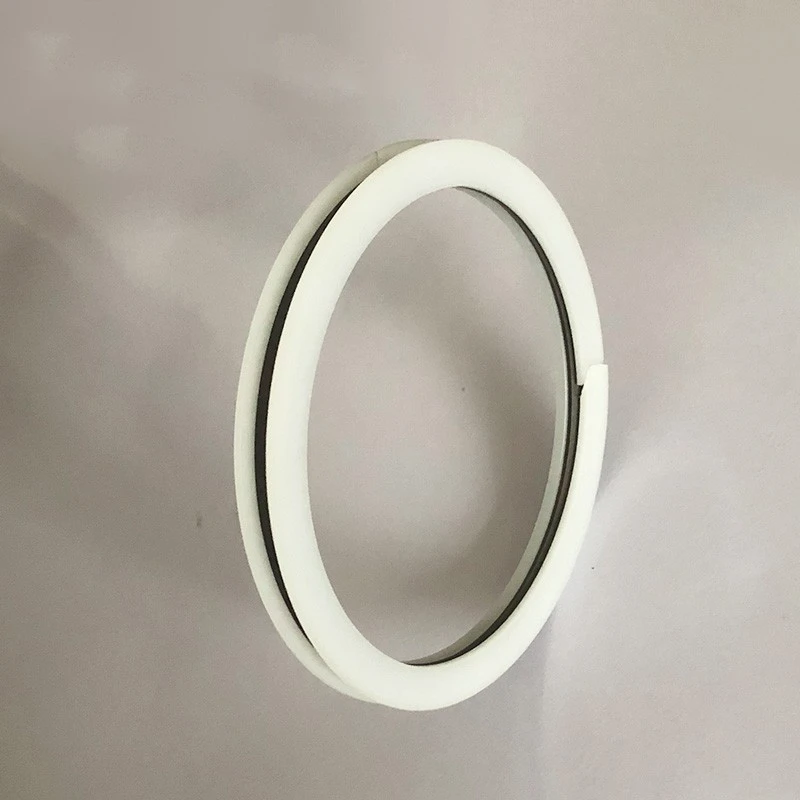

RC2051 serieak PTFEko hortz estalitako eraztun eta o-rings konbinazio bat erabiltzen du norabide bakarreko zigilatzeagatik. Marruskadura baxua eta zigilatzeko ezaugarri altuak ditu eta motako estandarrean (RC2051-B) eta abiadura handiko mota (RC2051-G) banatuta dago.

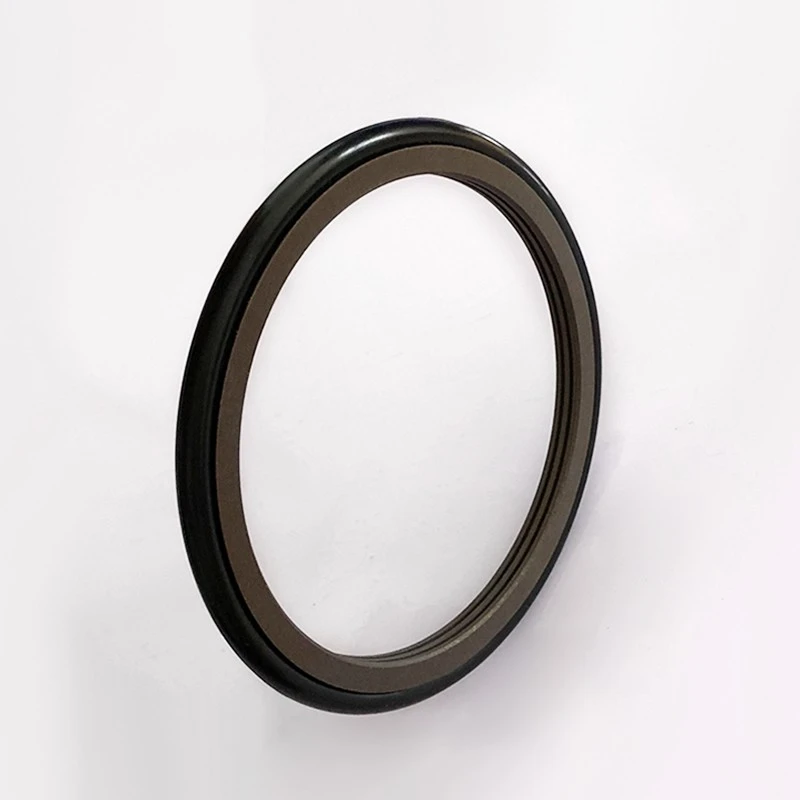

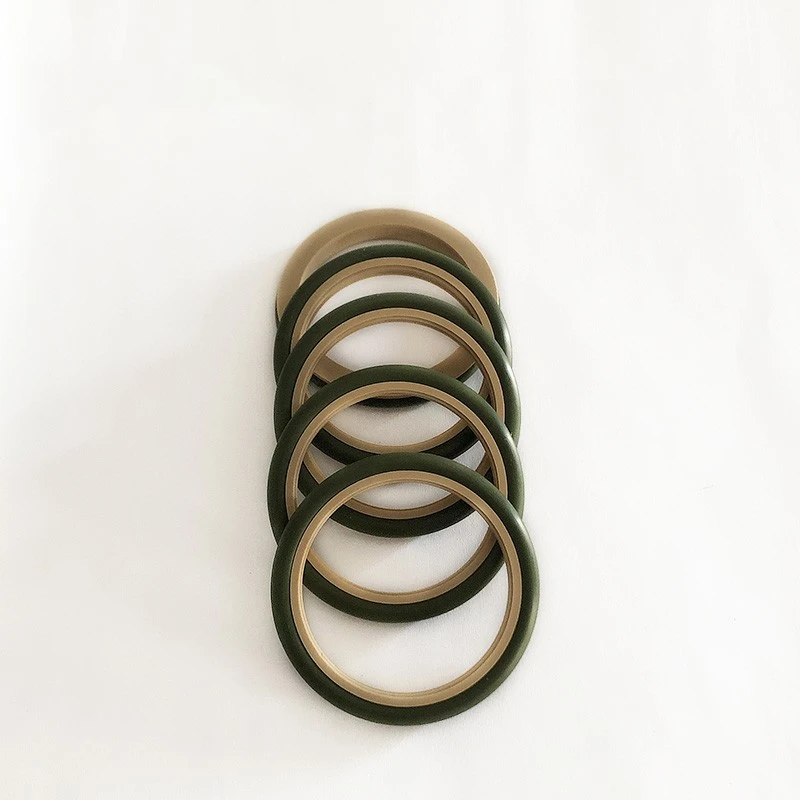

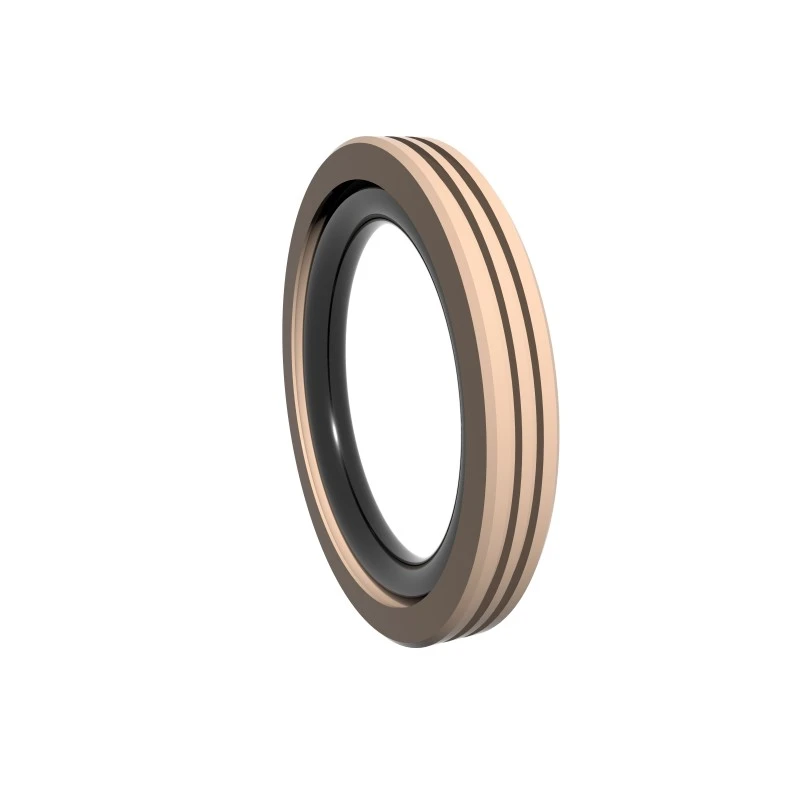

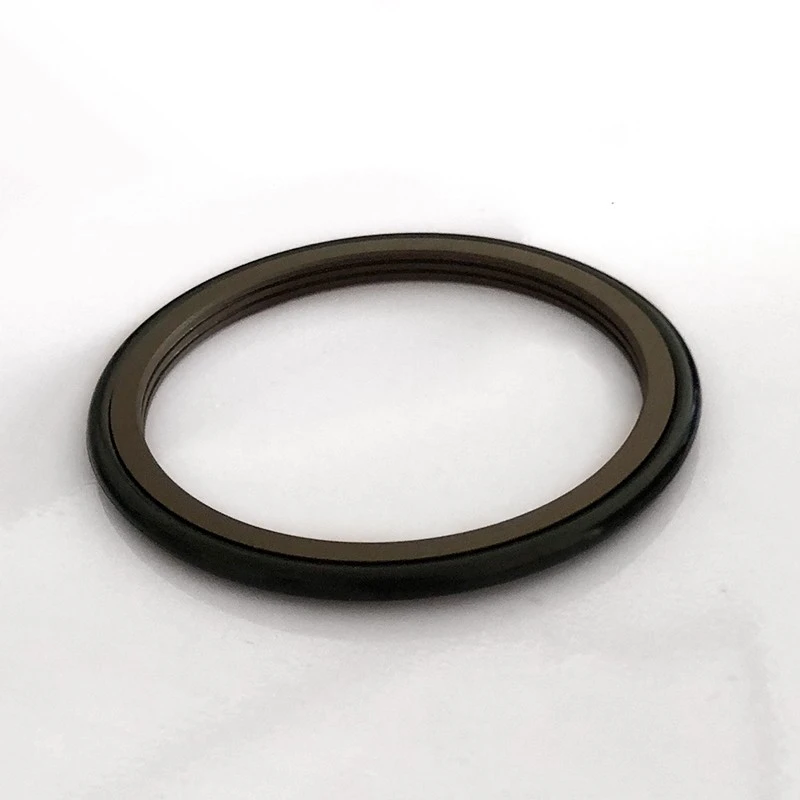

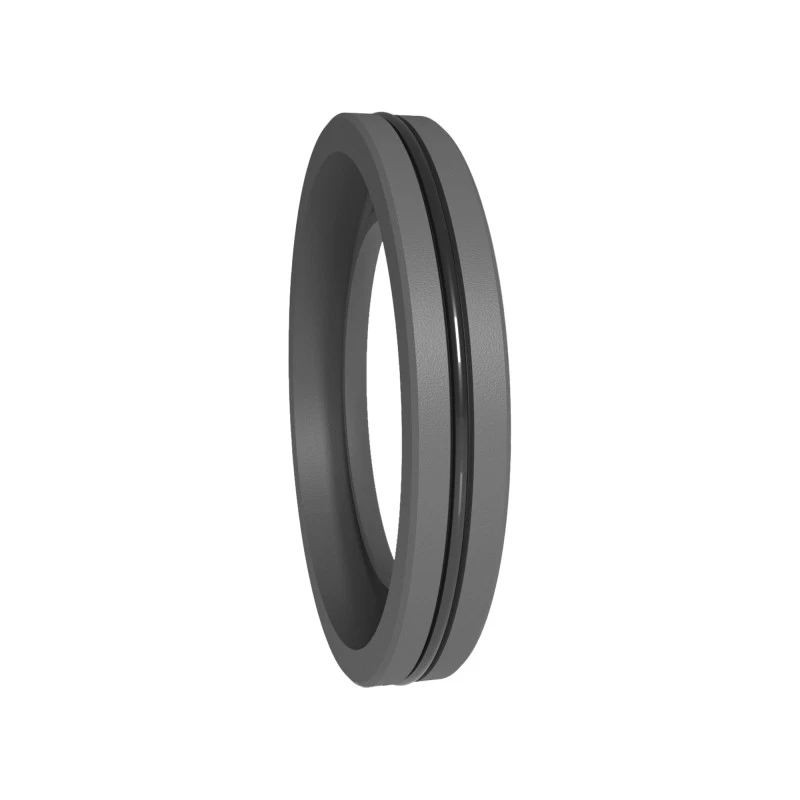

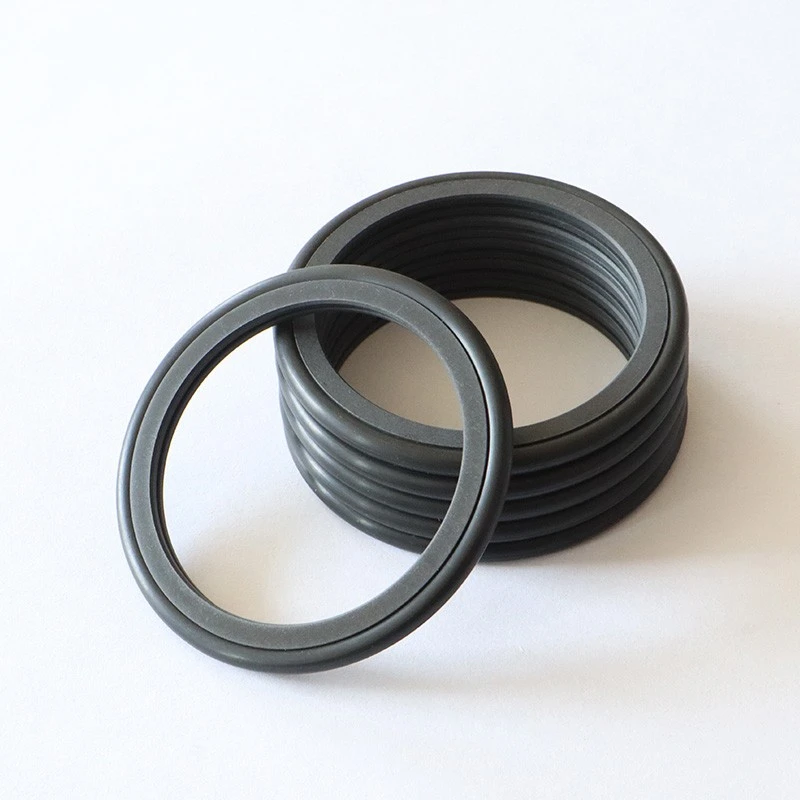

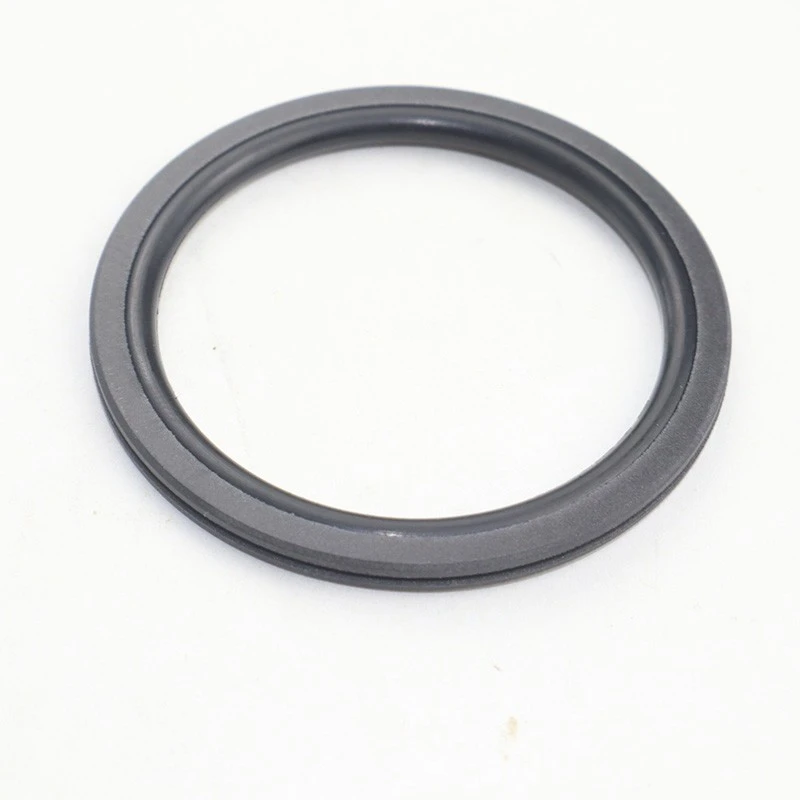

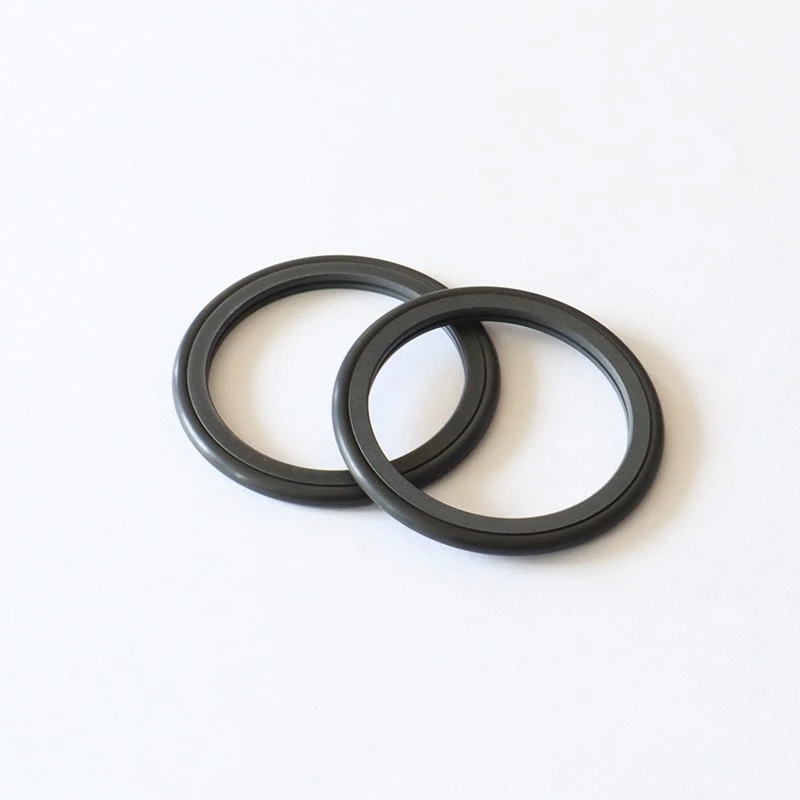

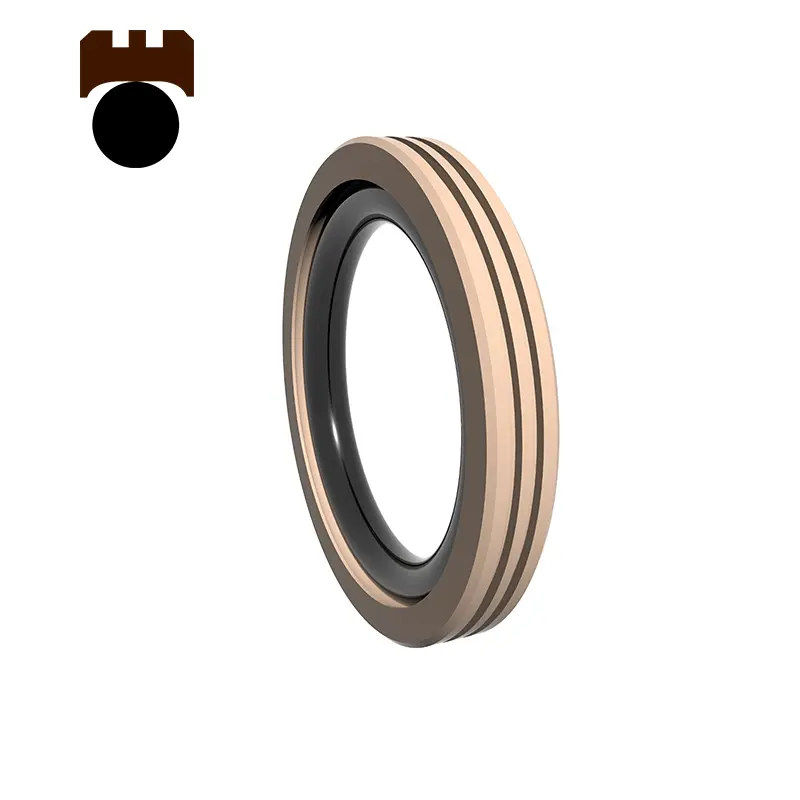

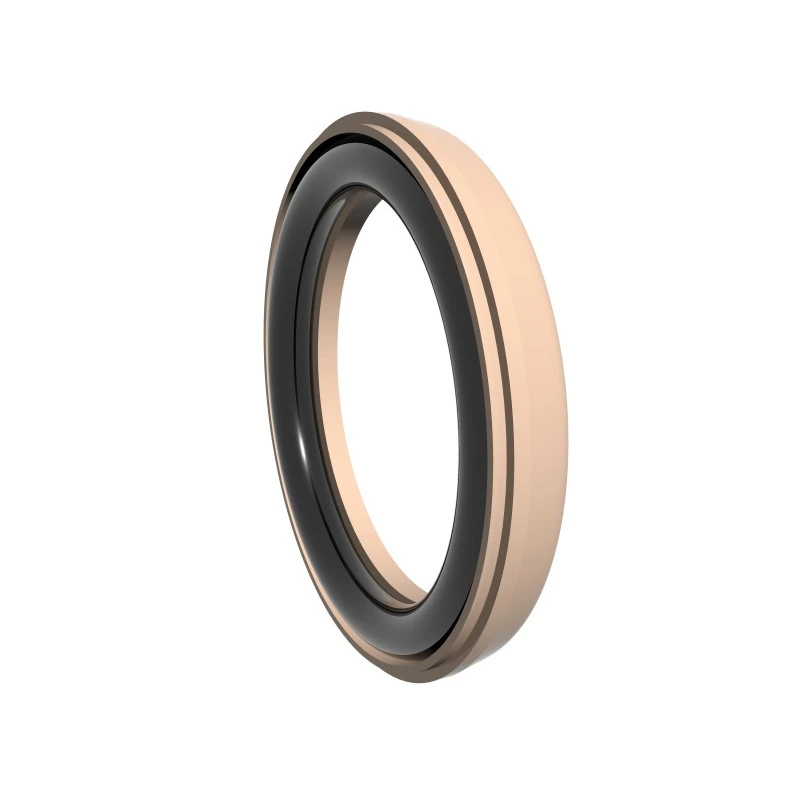

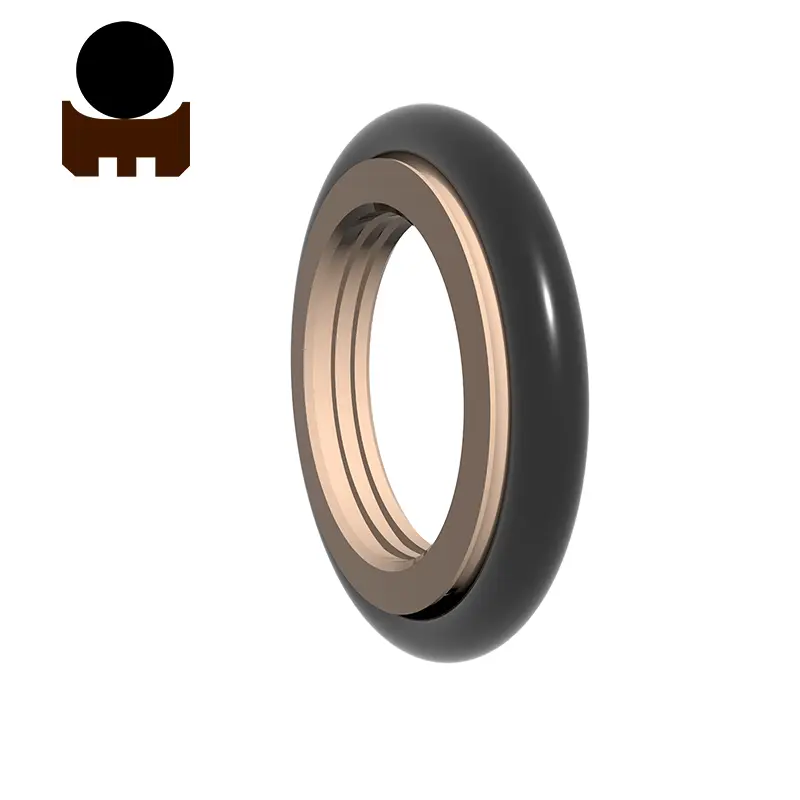

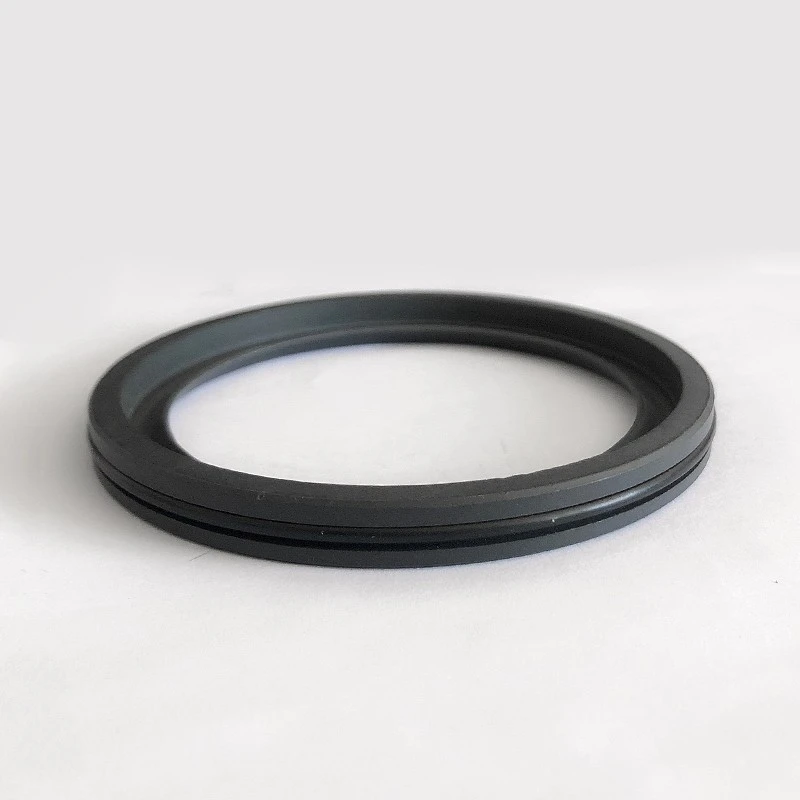

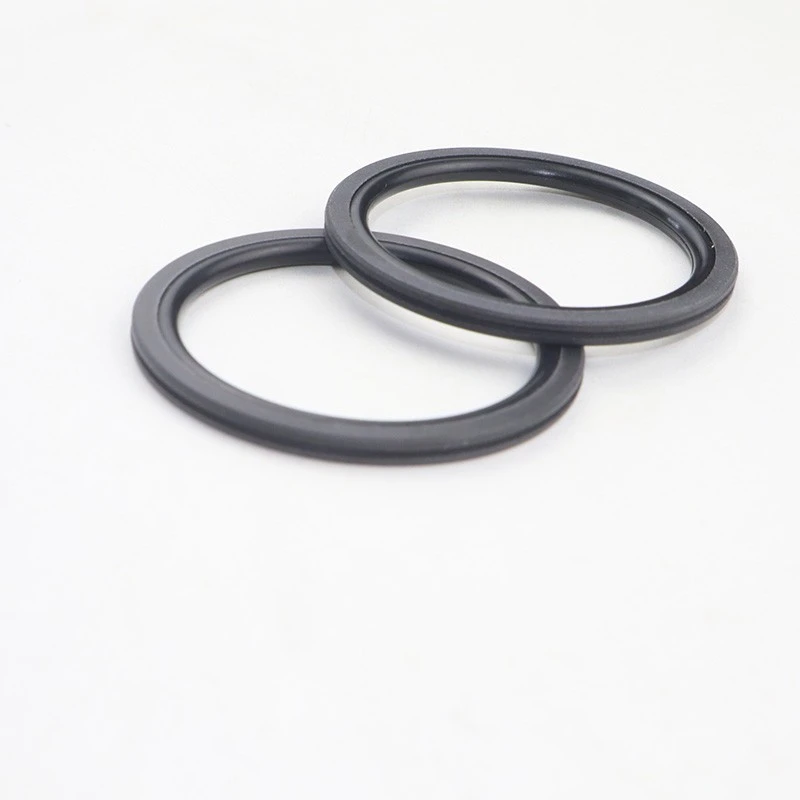

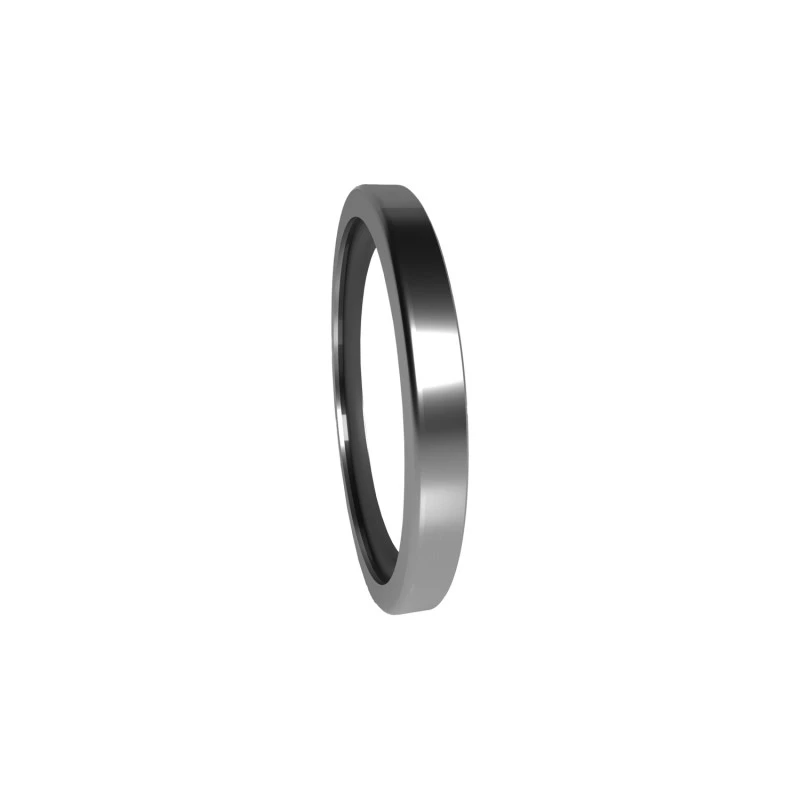

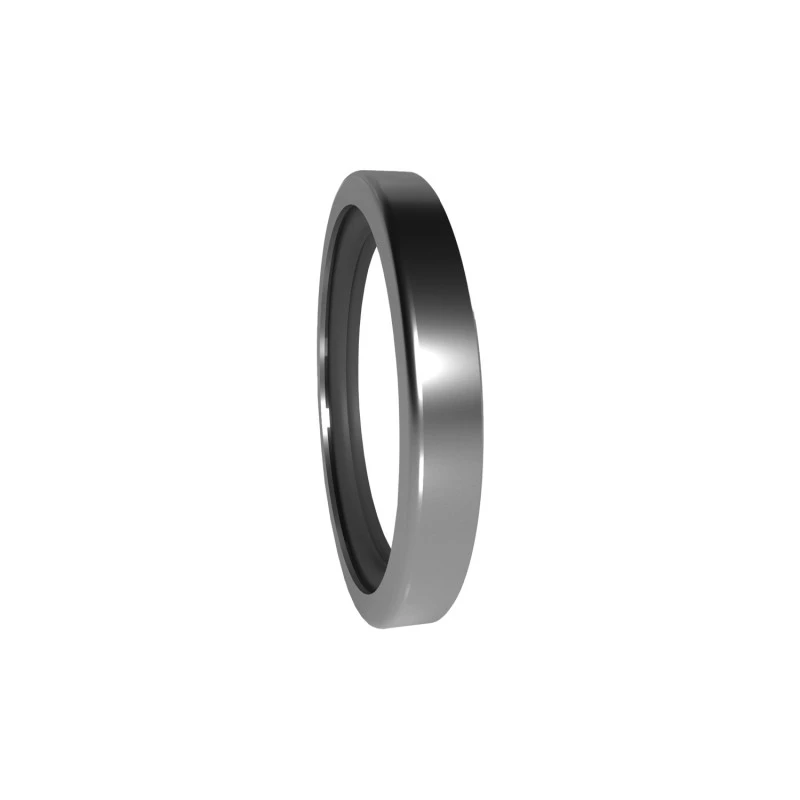

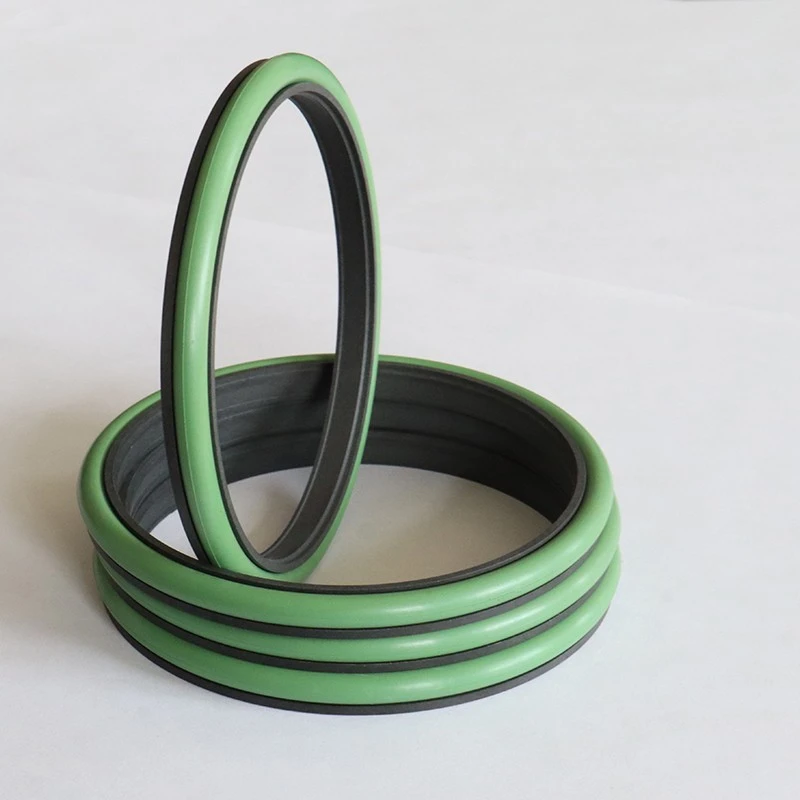

RC2052 eta RC2054 serieak petrolioaren biltegiratze zirrikituak dituzten estaldura karratuen eraztunekin hornituta daude. Egitura trinkoa da eta uraren presioaren ingurunea onartzen du.

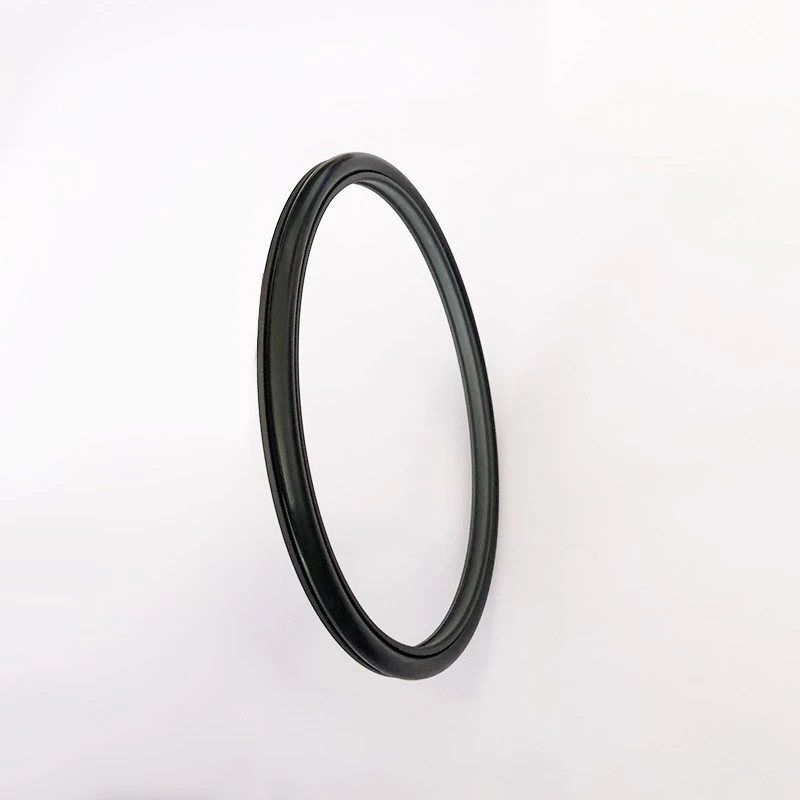

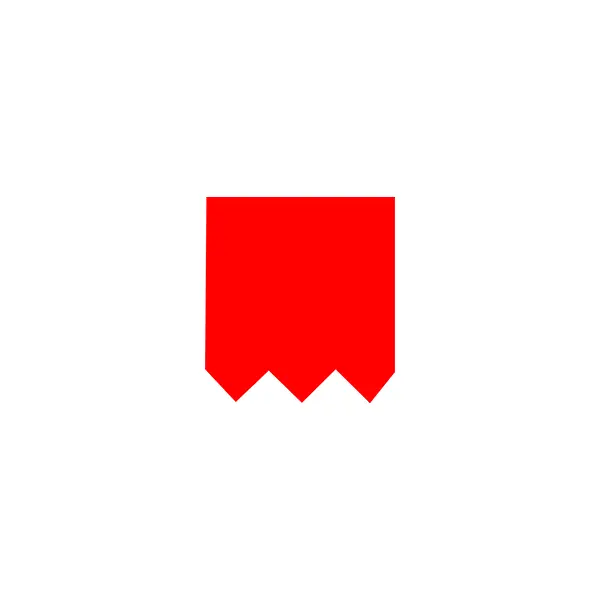

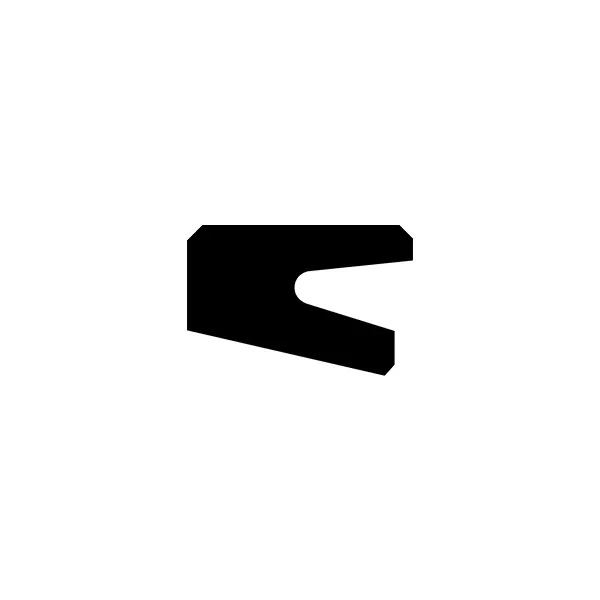

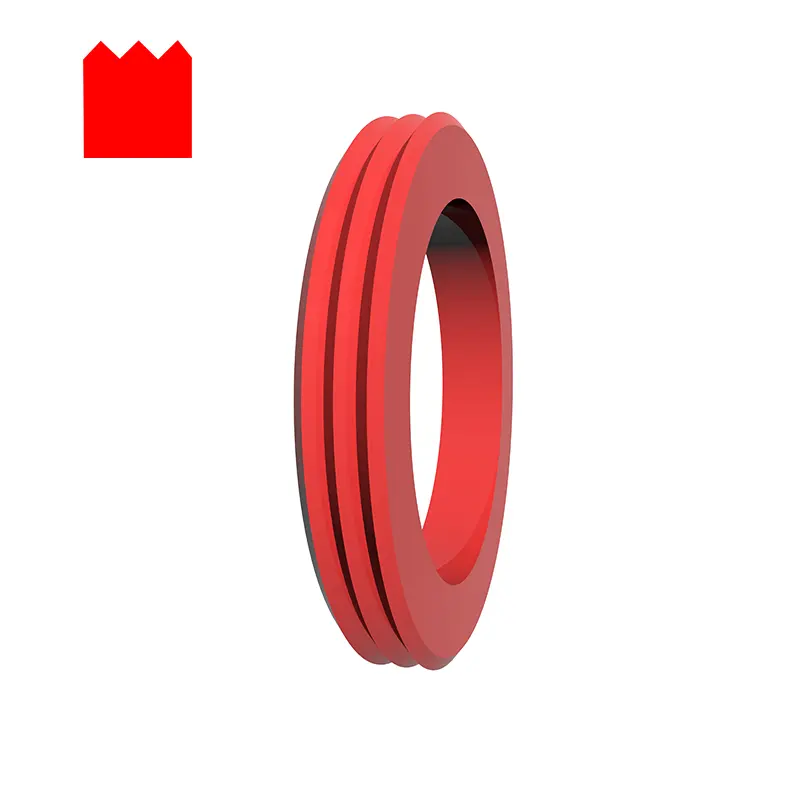

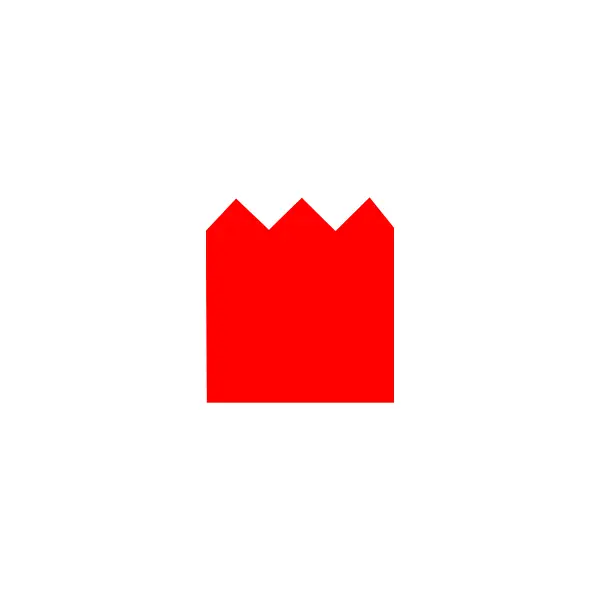

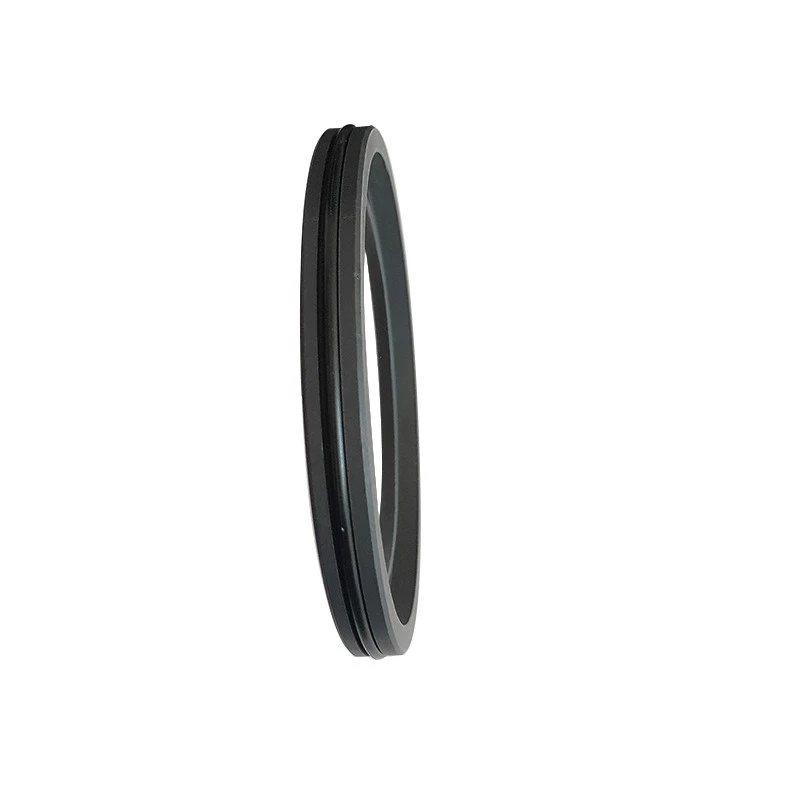

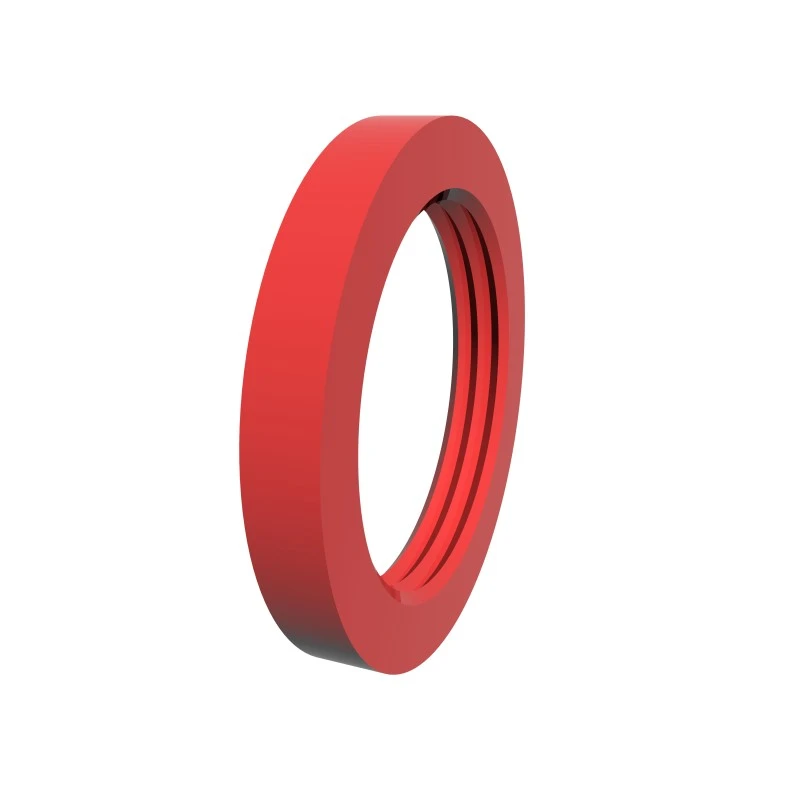

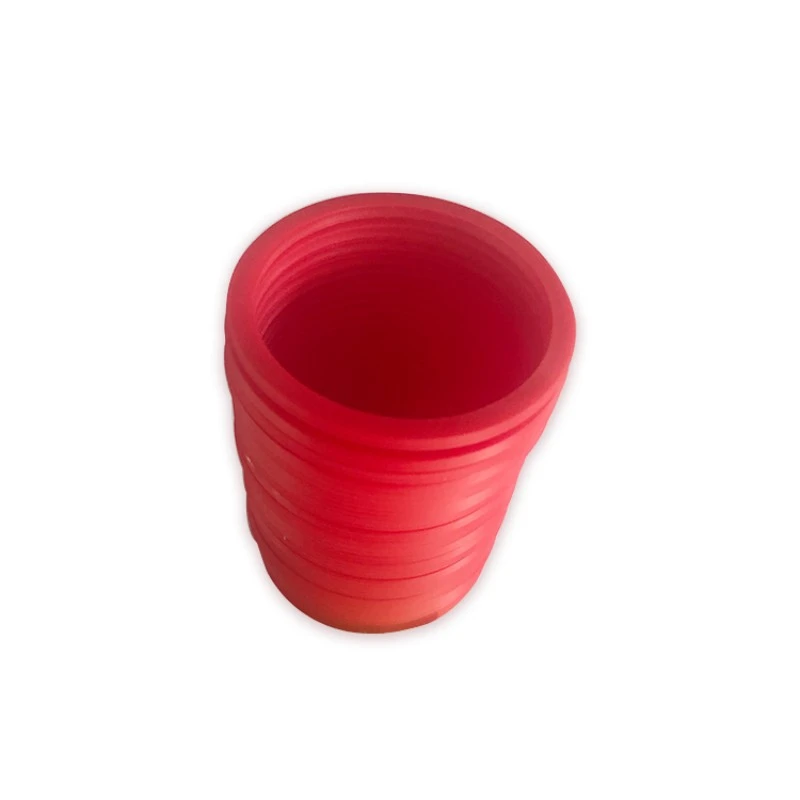

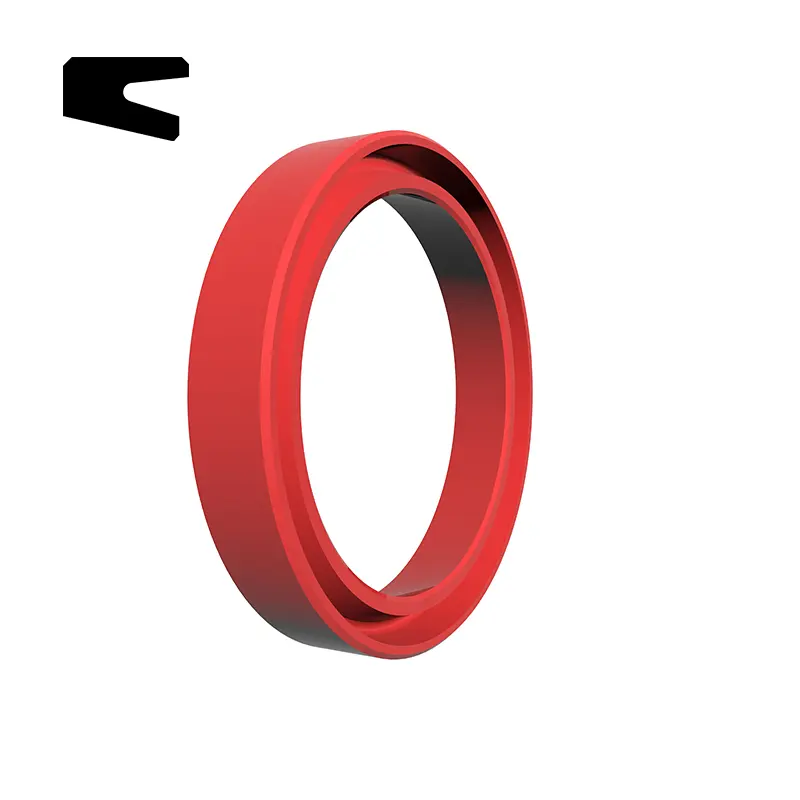

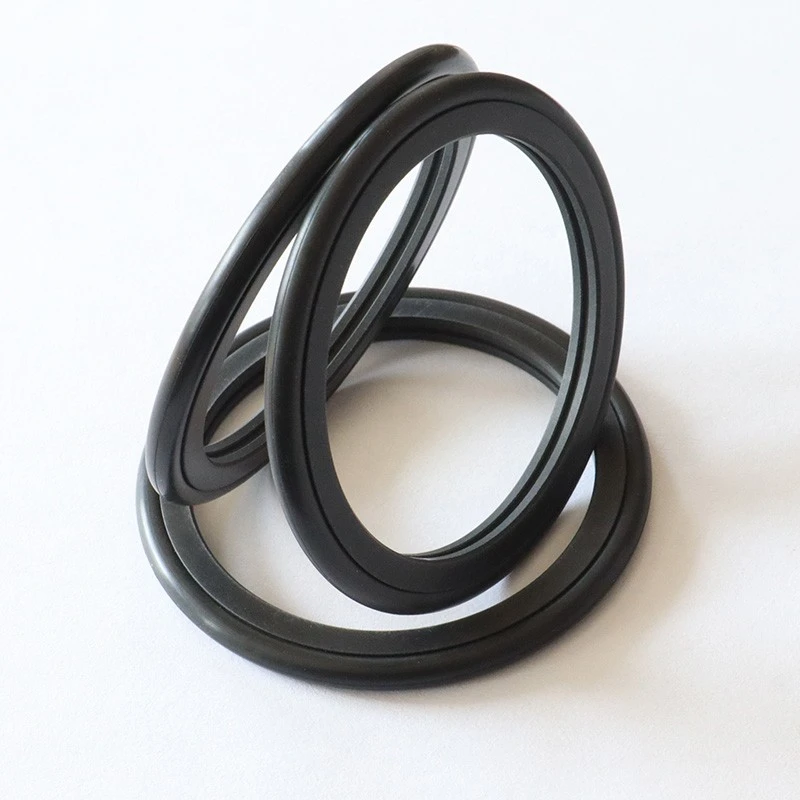

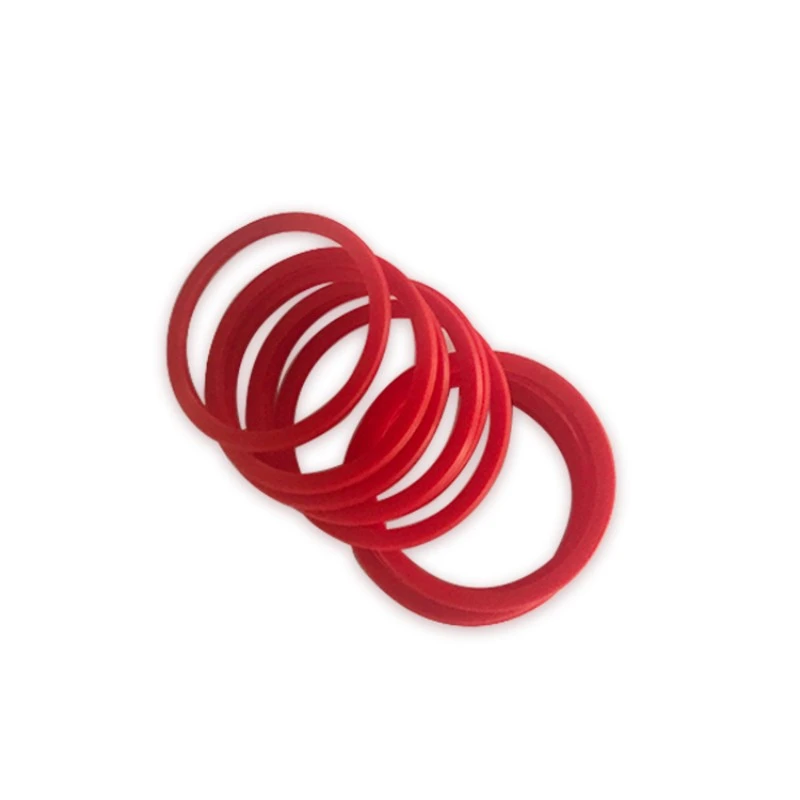

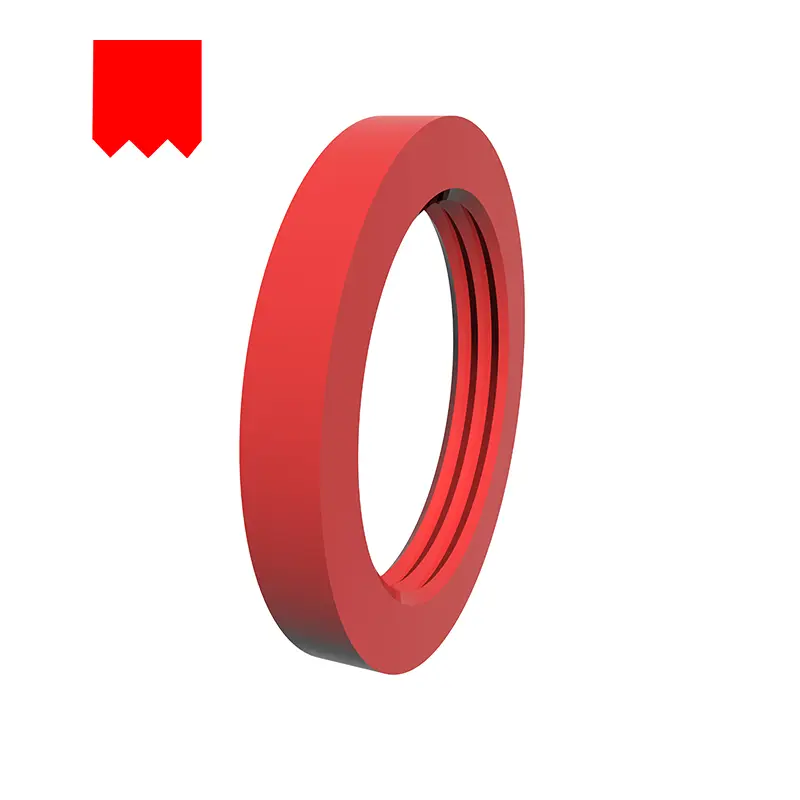

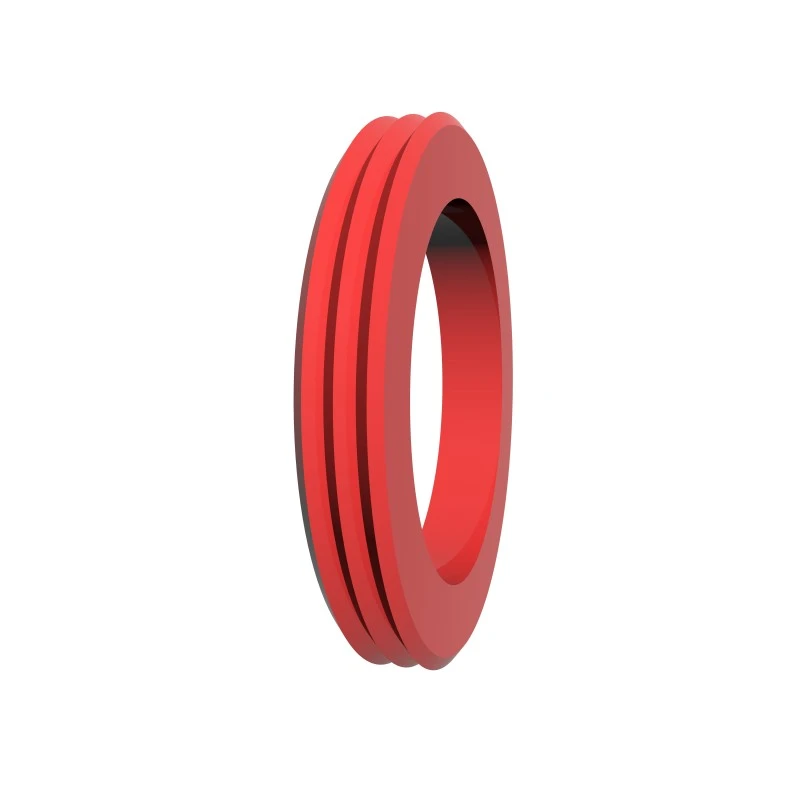

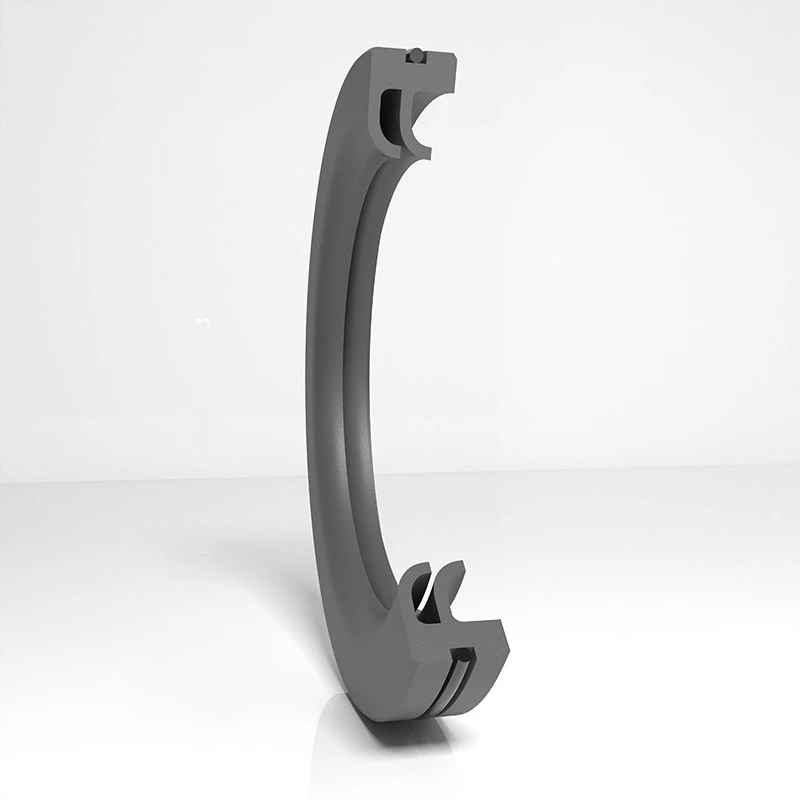

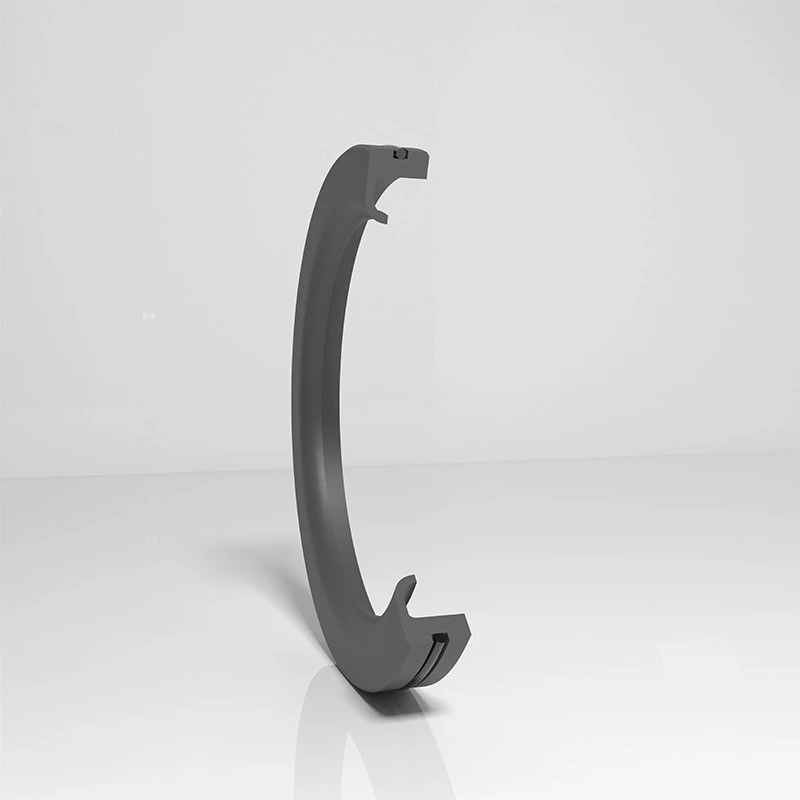

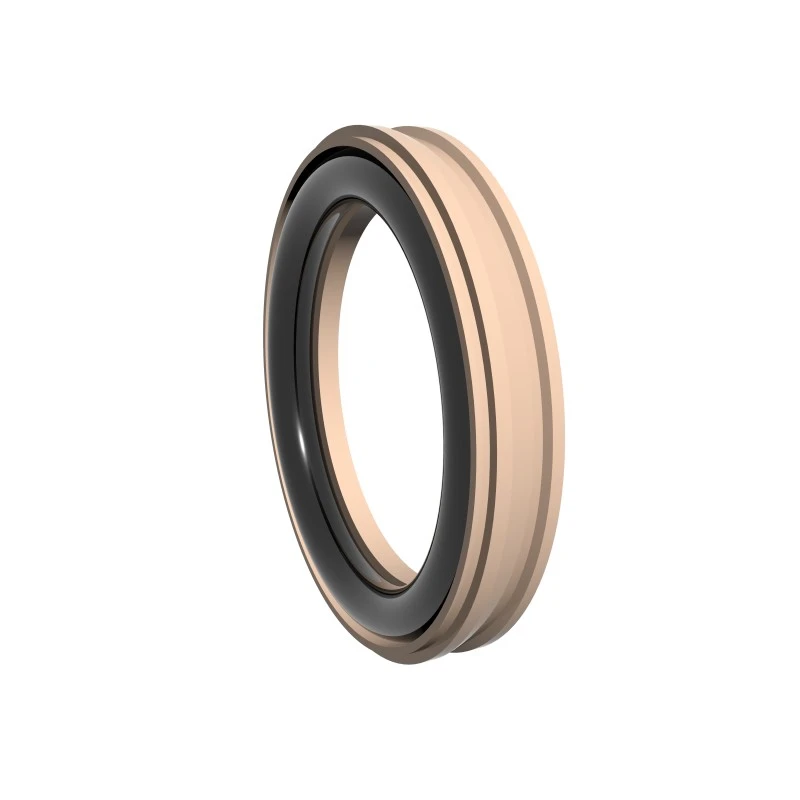

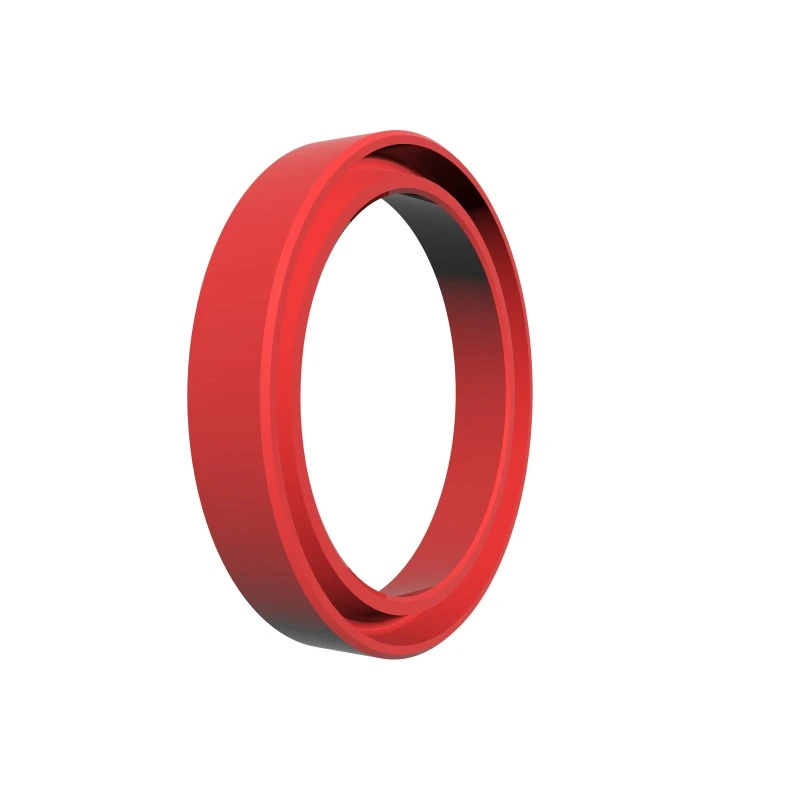

RCX17 eta RCX18 seriea errendimendu handiko PU materialez eginda daude, eta hortzetako sekzioen diseinuarekin instalazio erraza da. Egokiak dira ardatz birakaria eta zulo birakaria zigilatzeko, eta groove diseinua truka daiteke.

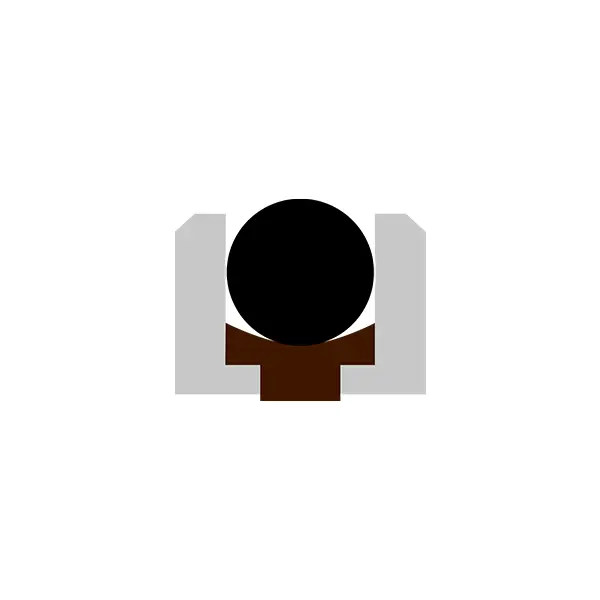

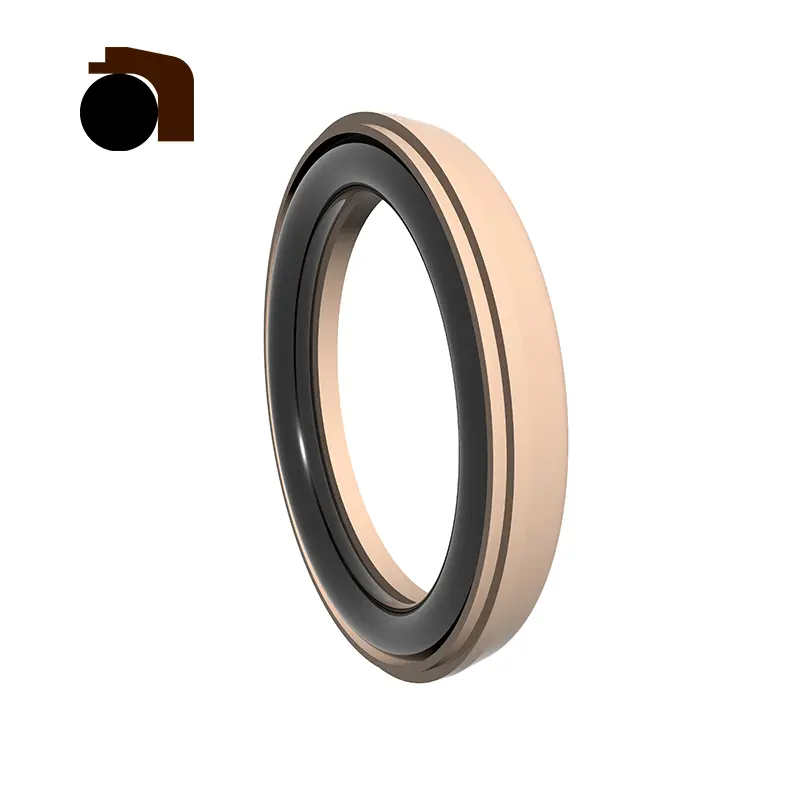

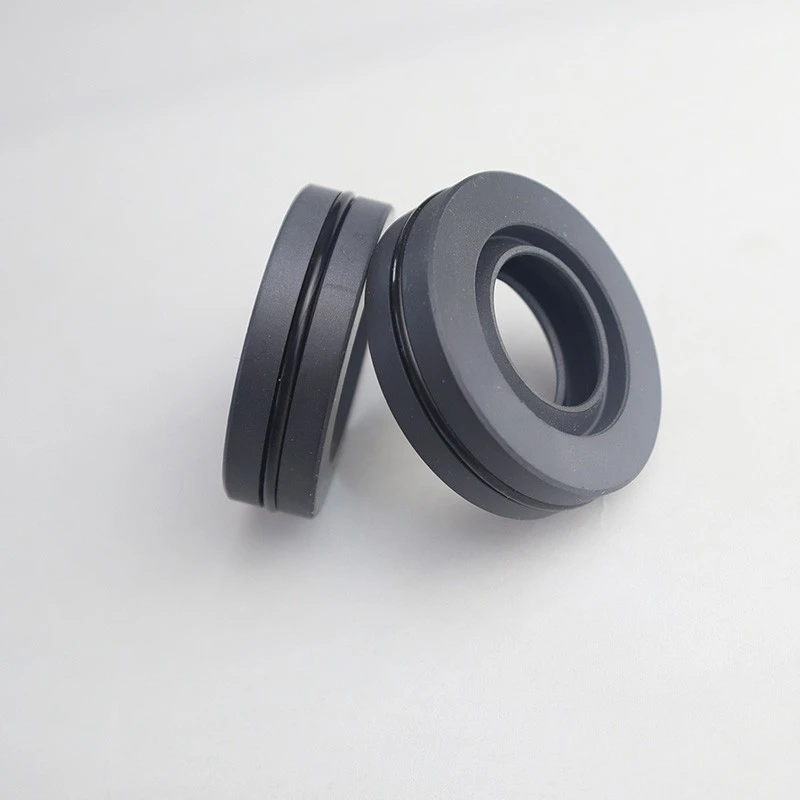

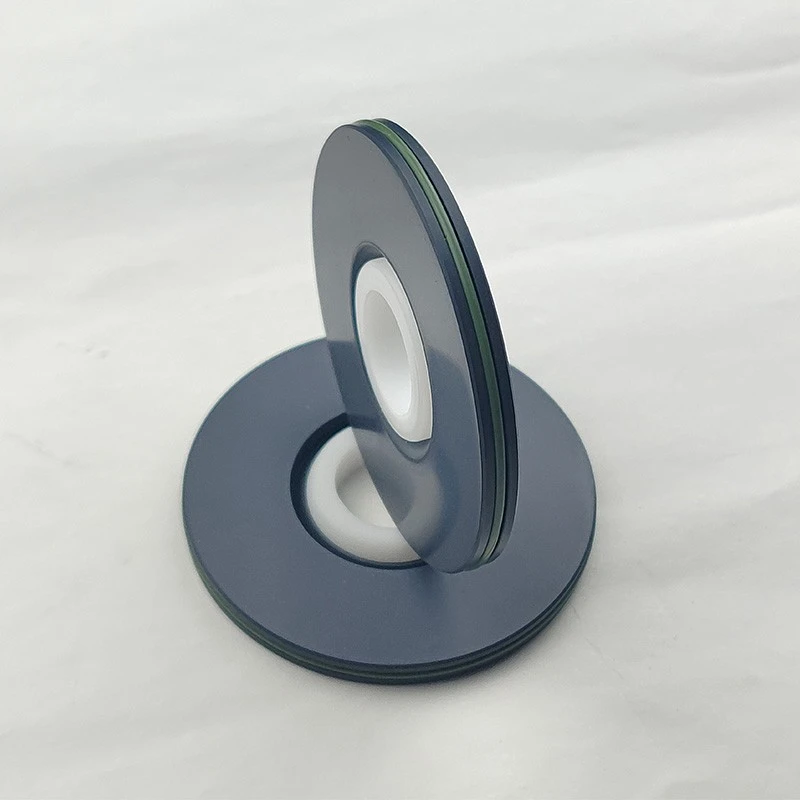

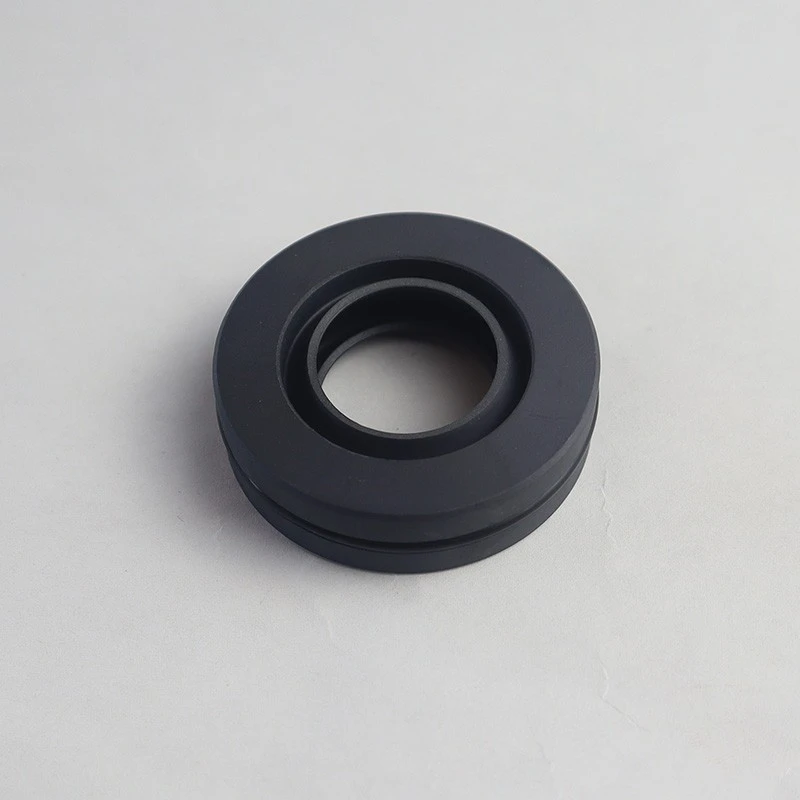

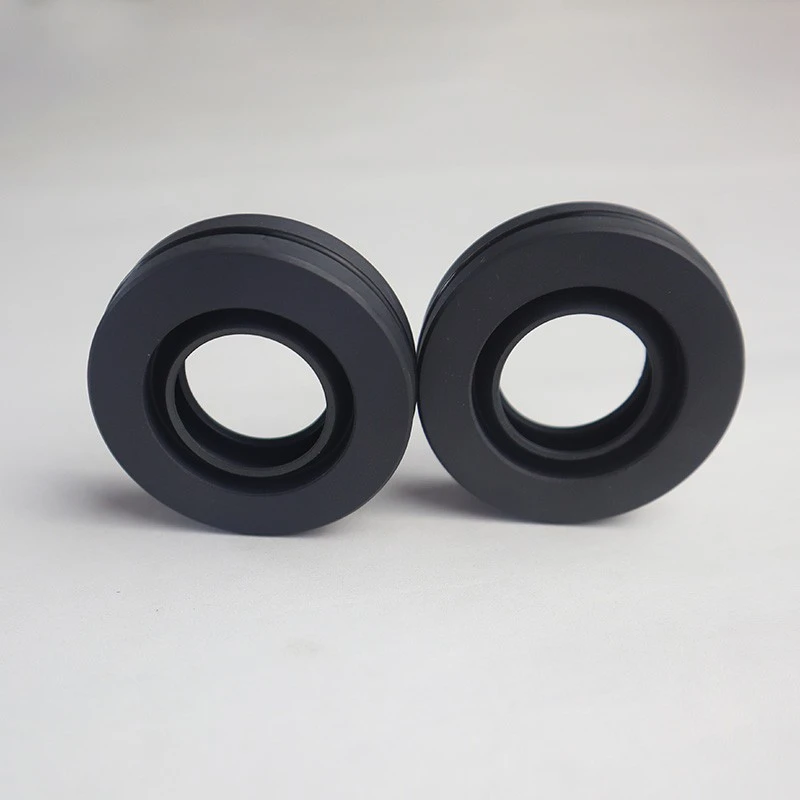

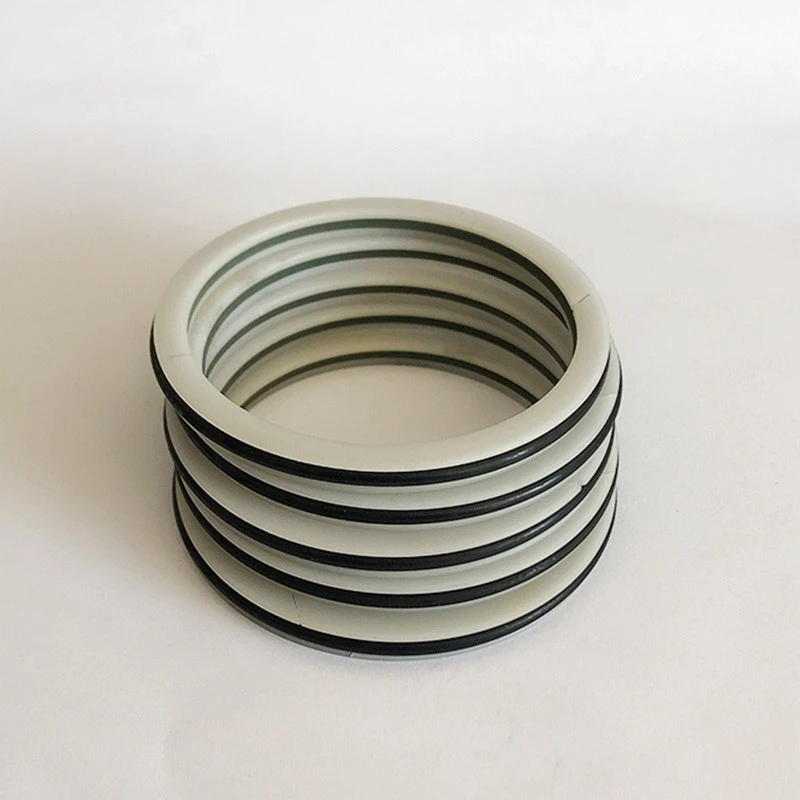

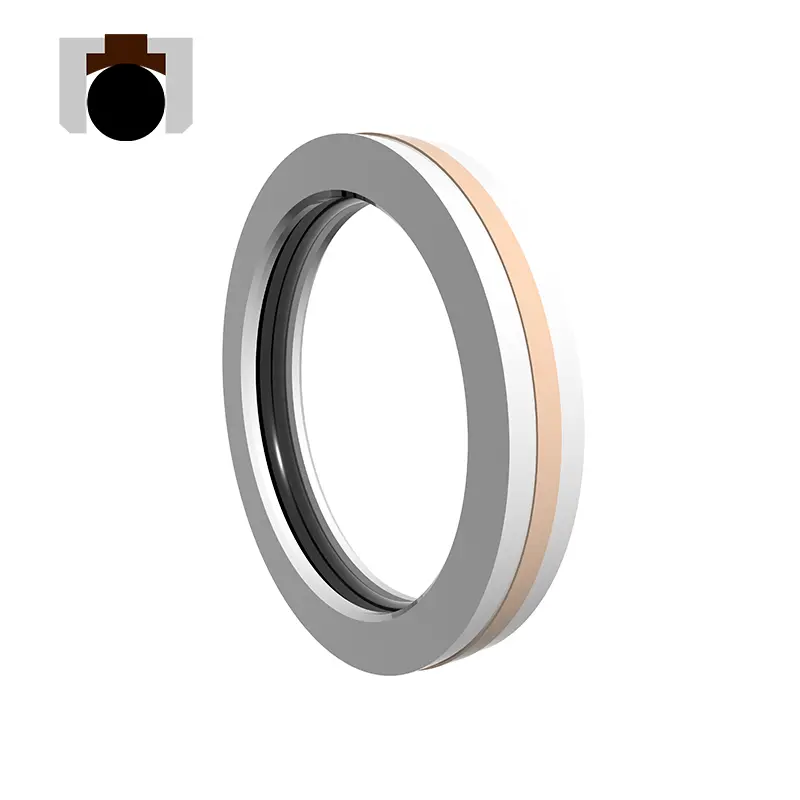

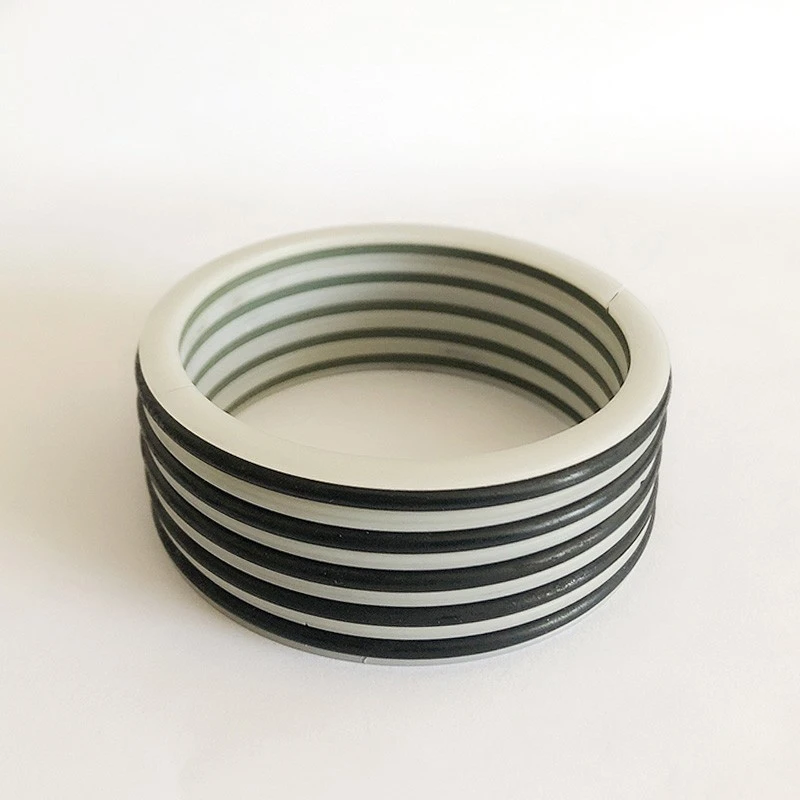

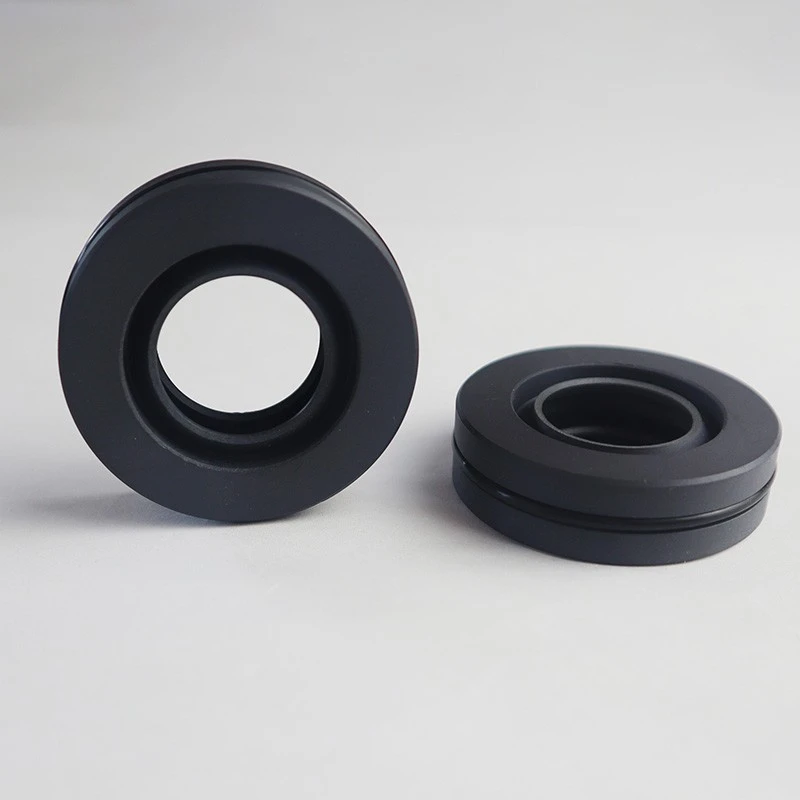

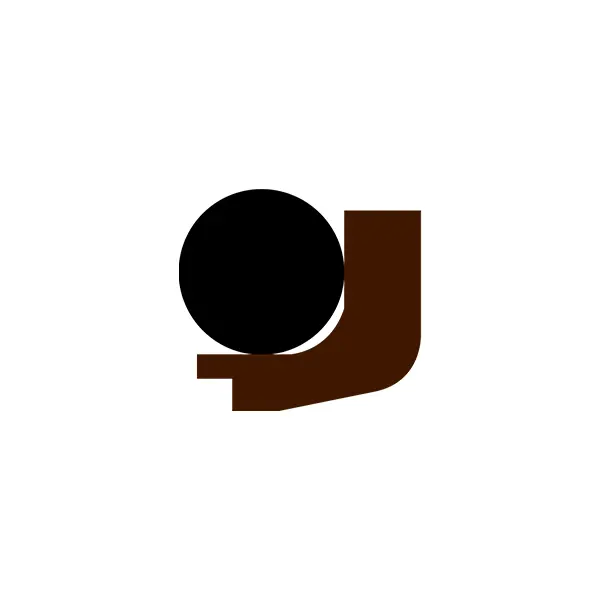

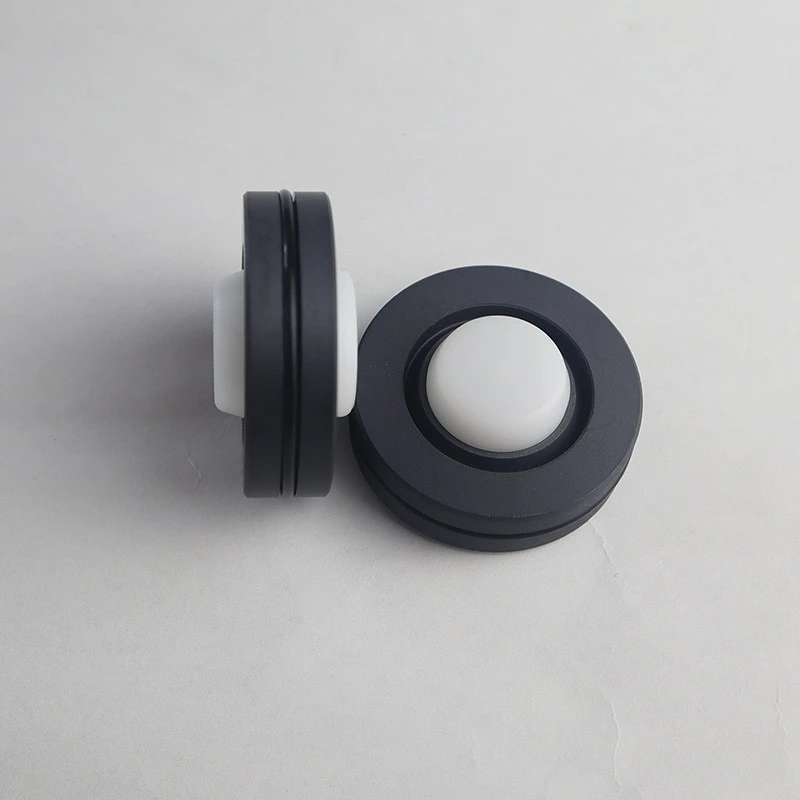

Rdi eta RDA seriea PTFE zigilatzeko eraztunek, L itxurako plastikozko eraztunek eta O-eraztunek osatzen dute, presio handiko, abiadura baxuko zigilatzeko, presio handiko erresistentzia, marruskadura baxua eta bizitza luzea.

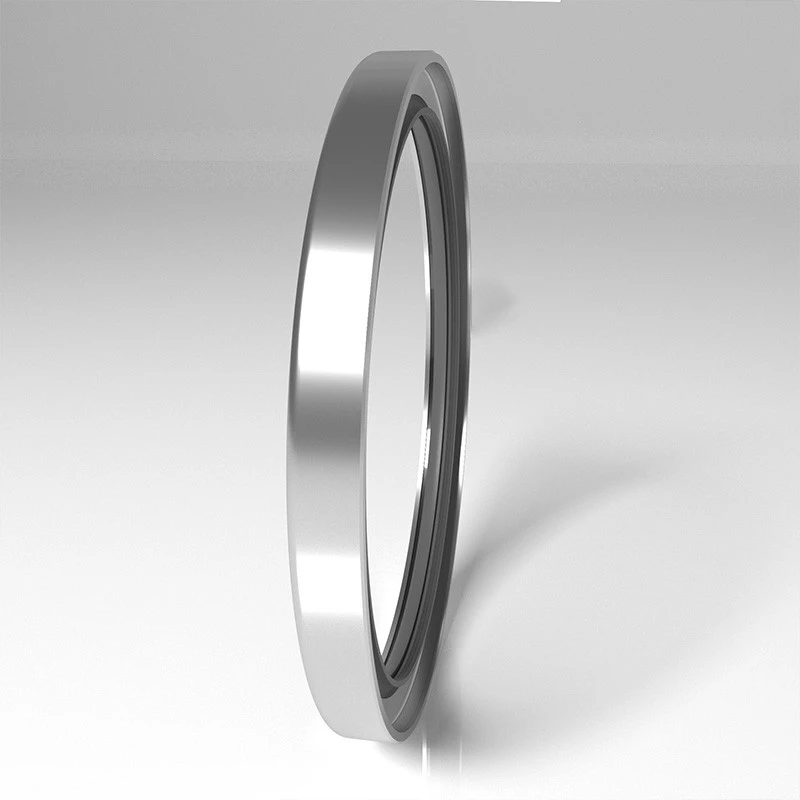

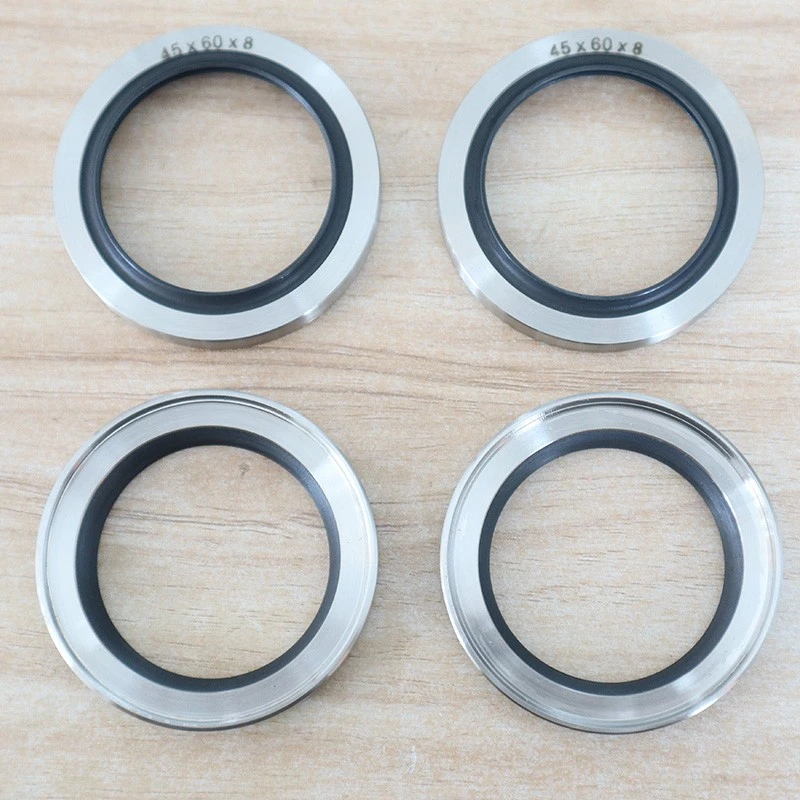

RCS Series PTFE Power Power zigiluak metalezko eskeletoa eta PTFE zigilatzeko ezpaina ditu, lan baldintza konplexuetarako egokia da.

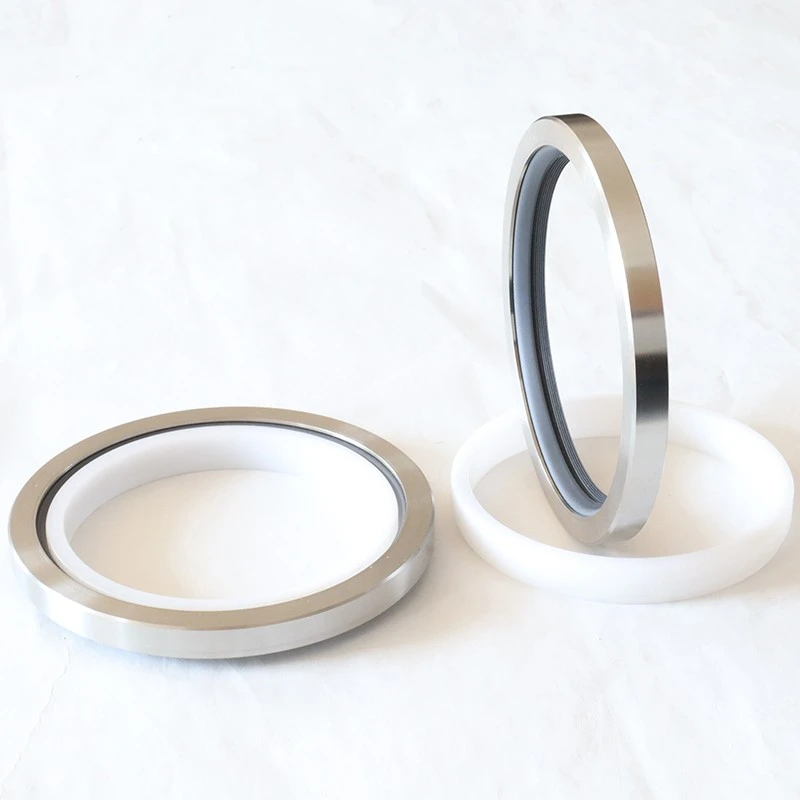

RC2057 seriea PTFE petrolio zigilu osoa petrolio zigilu tradizionalek ezin dute bete.

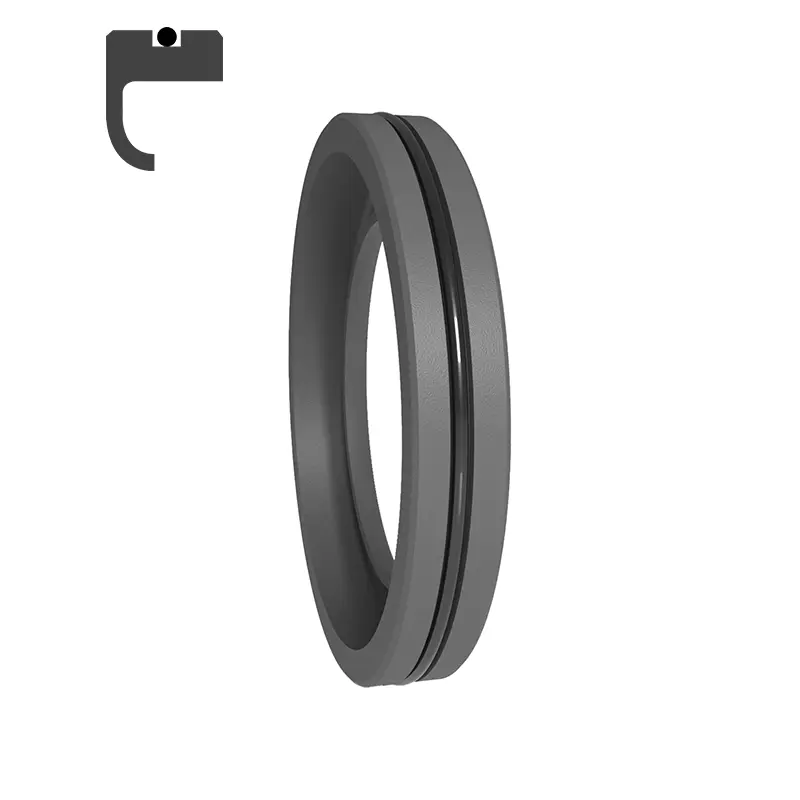

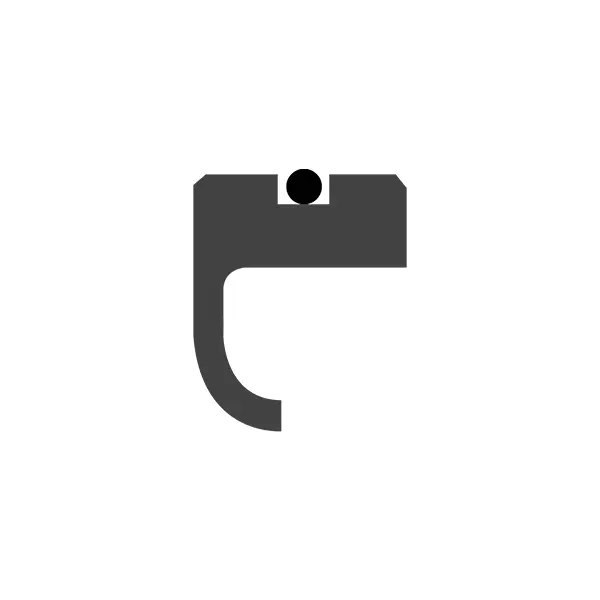

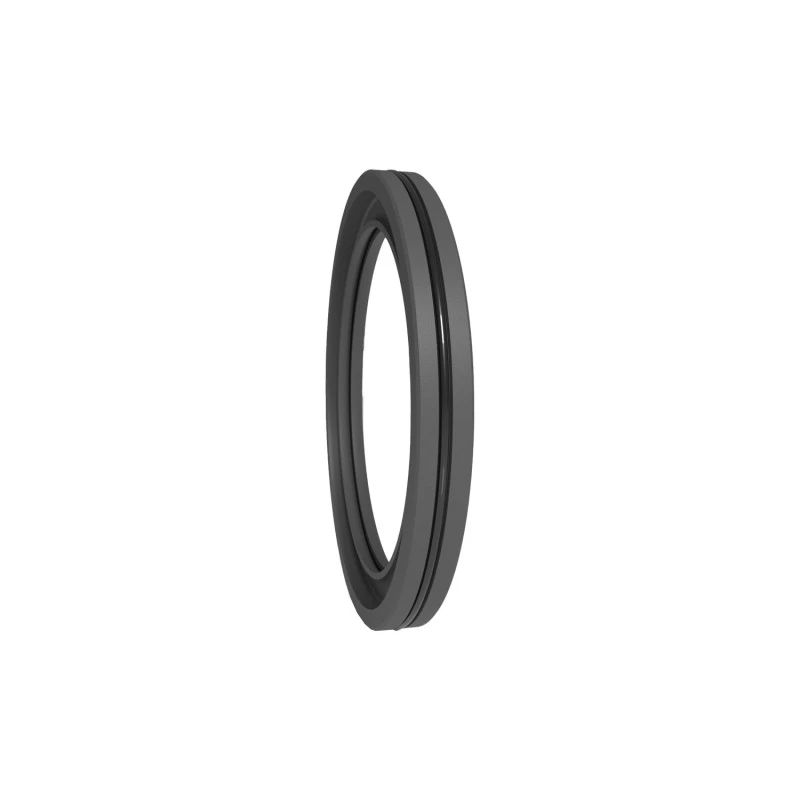

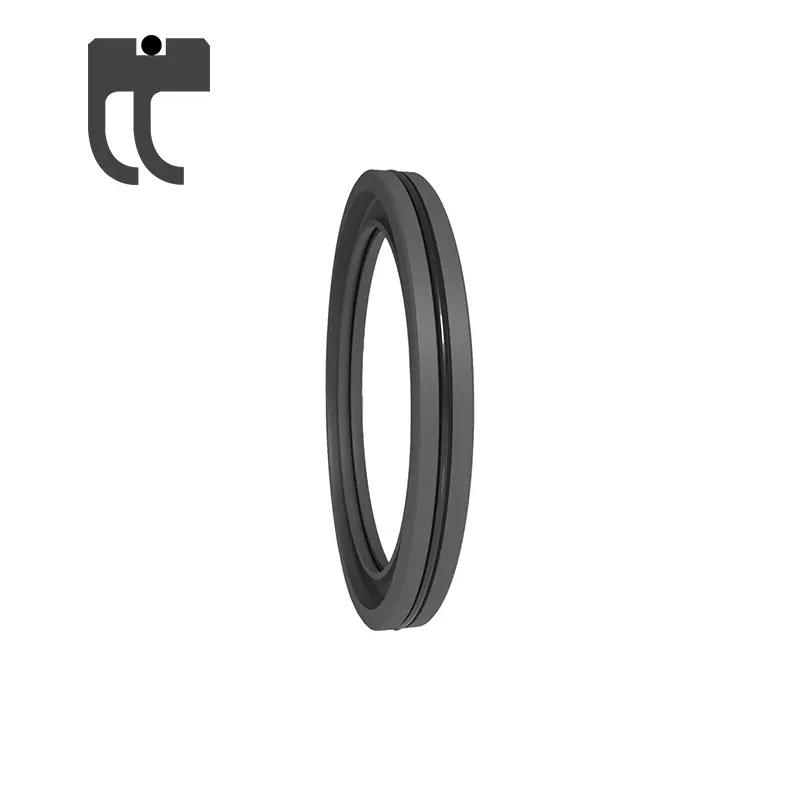

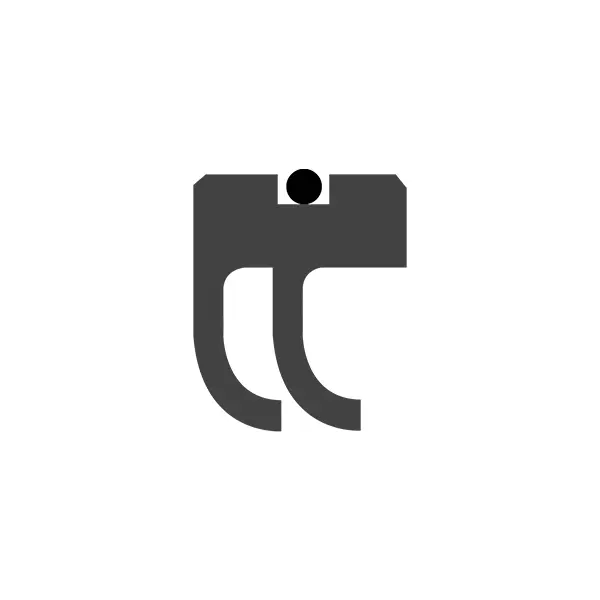

RC2065 serieak noranzkoan presio zigilua eskaintzen du ardatz biratzeko, egitura sinplea eta instalazio erraza duena. Materialak gomazko nitrile (NBR) edo Fluororubber (FKM) izan daitezke.
Ruichen Seal-en hainbat zigiluek bizitza handiko, marruskadura baxua, zigilatze bikaina eta egitura trinkoa ditu. Sistema hidraulikoetan, ekipamendu pneumatikoak, ur presio ekipamenduak, presio handiko makineria birakariak eta industria ekipamenduak eta abar erabiltzen dira, errendimendu handiko zigilatzeko irtenbide fidagarriak eskainiz.
Produktuen ezaugarriak eta aplikazioak:
Produktuaren ezaugarriak:
Bizitza luzea: kalitate handiko materialak eta egiturazko diseinua zerbitzuaren bizitza luzatzen dute.
Marruskadura baxua: PTFE eta PU materialek erresistentzia murrizten dute eta eraginkortasuna hobetzen dute.
Zigilatze ona: ezpain eta olio biltegiratze-deposituaren diseinua zigilatzeko errendimendu bikaina bermatzen da.
Egitura trinkoa: espazioaren diseinu txikia, instalazio inguruneetarako.
Oso aplikagarria: hidraulikoa, pneumatikoa, ur presioa eta presioa, abiadura handiko abiadura baxua eta beste lan baldintza batzuk egokiak.
Aplikazio-arloak:
Sistema hidraulikoa, ekipamendu pneumatikoak, ur presio ekipamendua.
Presio handiko makineria birakaria, abiadura txikiko karga handiko ekipamendua.
Ekipamendu industrialak, ingeniaritza makineria, automobil eta aeroespaziala eta beste eremu batzuk.
Materialen hautaketa:
1. Bat datozen O-ring materiala aukeratu daiteke: R01 Nitrile kautxua (NBR), R02 fluororubber (FKM), etab.
2. Zigilatzeko eraztun materiala: material estandarra PTFE4, beste aukerako materialak PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 Materiala: HPU.

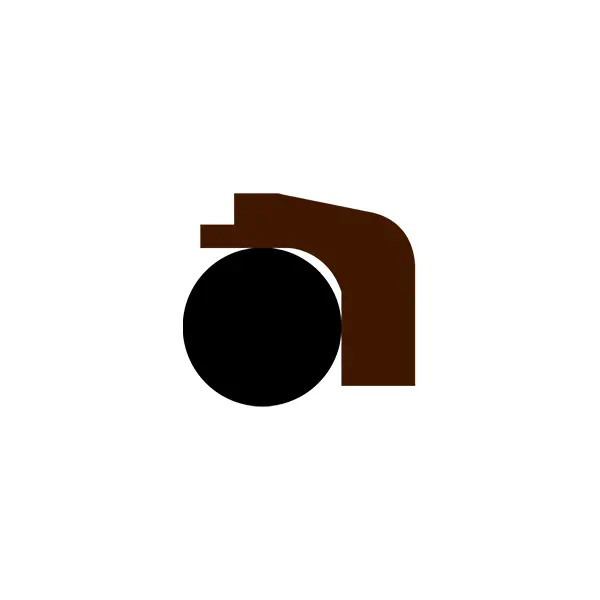

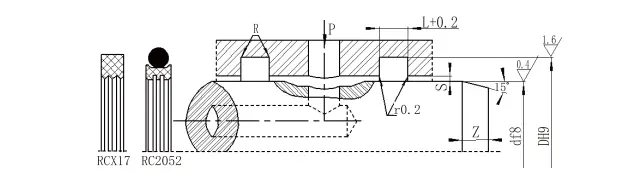

Egiturazko diagrama
Agindu eredua RC2052-80x91x4.2-PTFE3-RO1 eredu-DXDXL-Materialen kodea Agindu eredua RCX17-80x91x4.2-HPU eredua-DXDXL-Materialaren kodea
Agindu eredua RC2054-80x69x4.2-ptfe3-ro1 eredu-d * d * l-material kodearen ordena eredua RCX18-80x69x4.2-HPU eredua-D * d * l-l-material kodea

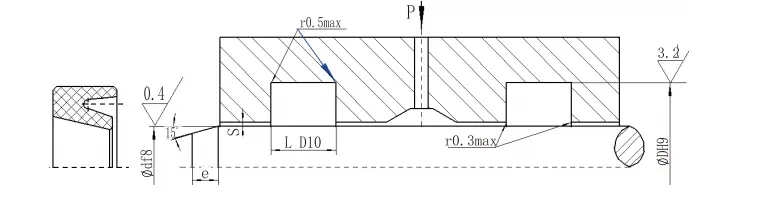

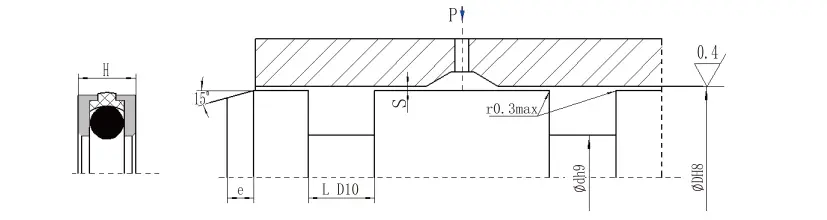

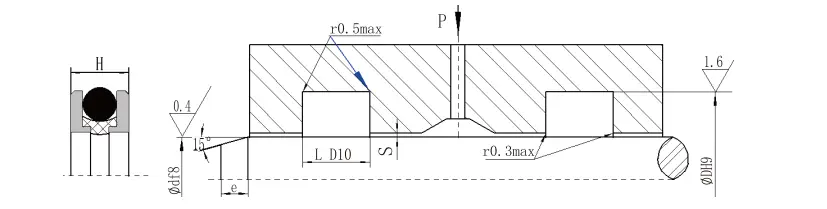

Rdi instalazioaren neurriak
| DF8 | Dh9 | L D10 | H | Gap s | |
| 0-10mpa | 10-36MPA | ||||
| 50-79 | D + 10 | 5 | 4.5 | 0,4-0,3 | 0,3-0,25 |
| 80-109 | d + 13,8 | 7.5 | 7 | 0,45-0,35 | 0,35-0,3 |
| 110-299 | D + 20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D + 24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Mesedez, kontsultatu gure enpresa | ||||
Chamfer luzera
| Haga diametroa | Chamfer luzera e≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
Rda Instalazioaren neurriak
| Dh8 | Dh9 | L D10 | H | Gap s | |
| 0-10mpa | 10-36MPA | ||||
| 50-124 | D - 16 | 8 | 7.5 | 0,45-0,35 | 0,35-0,3 |
| 125-199 | D - 20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Chamfer luzera
| Haga diametroa | Chamfer luzera e≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

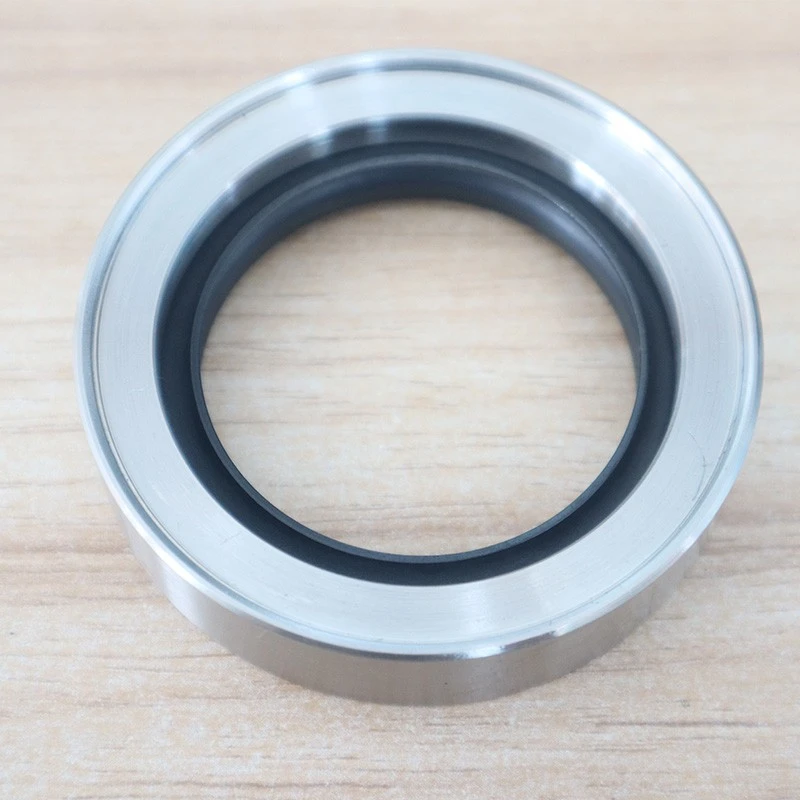

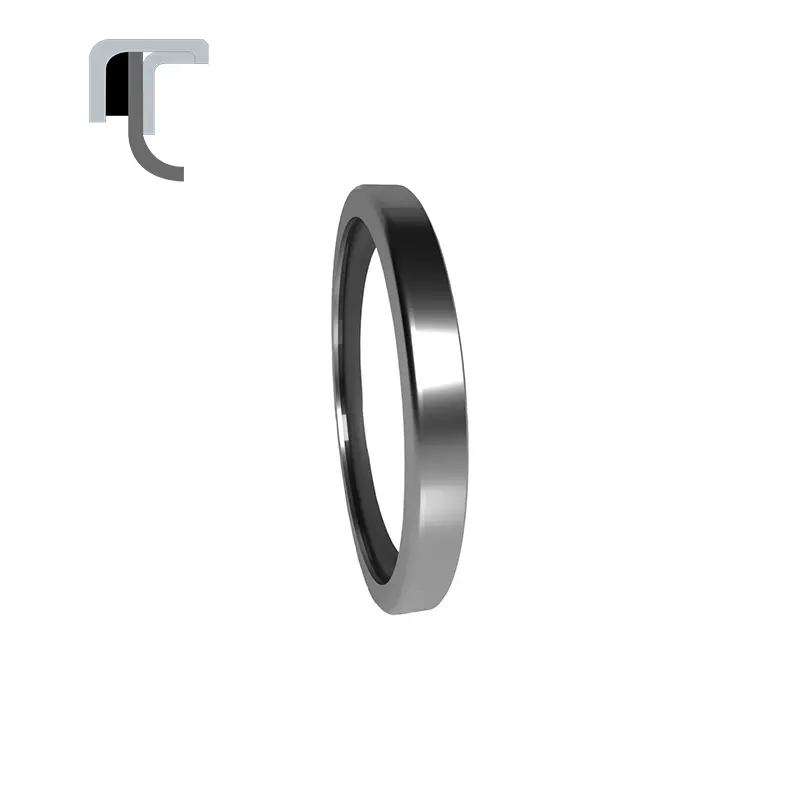

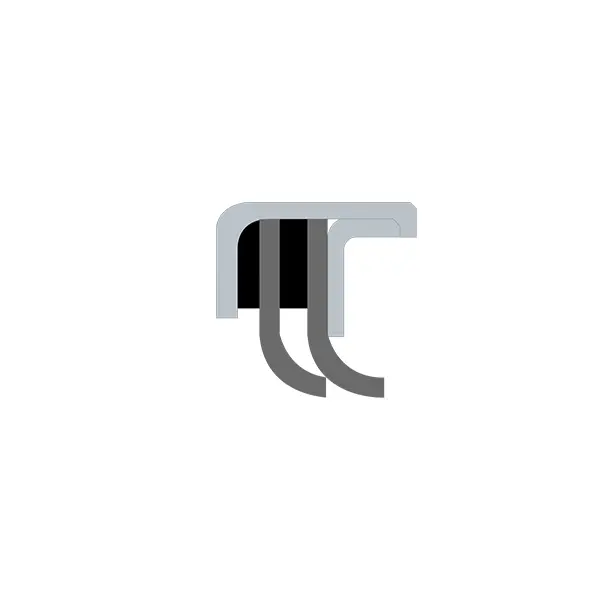

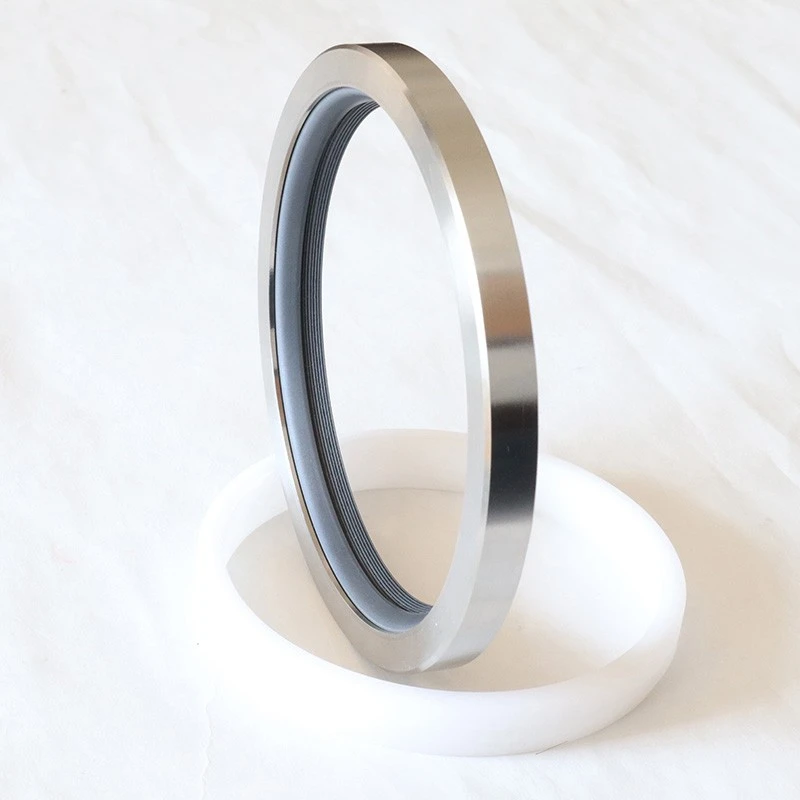

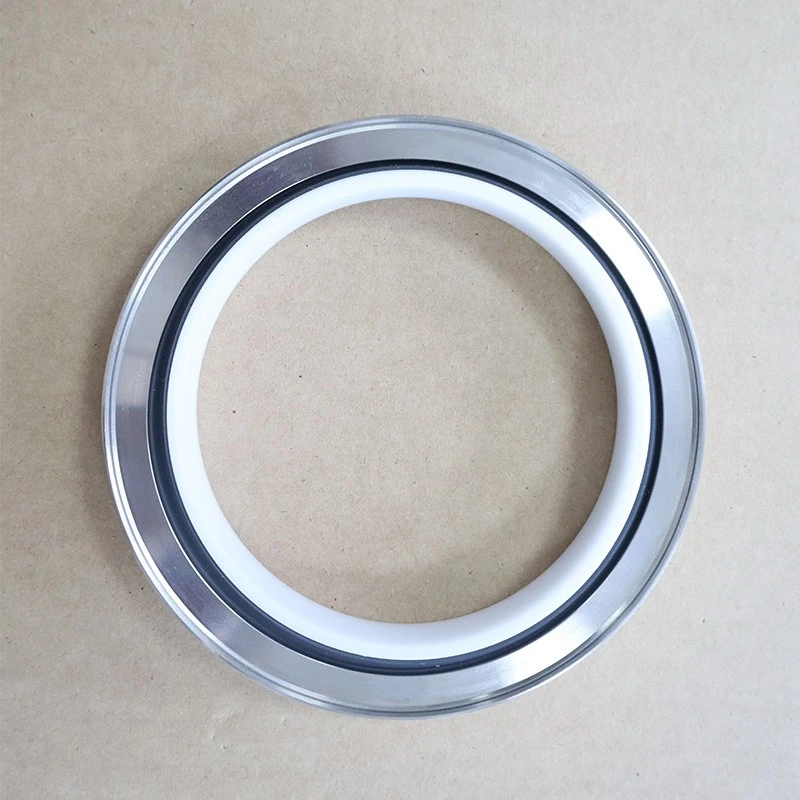

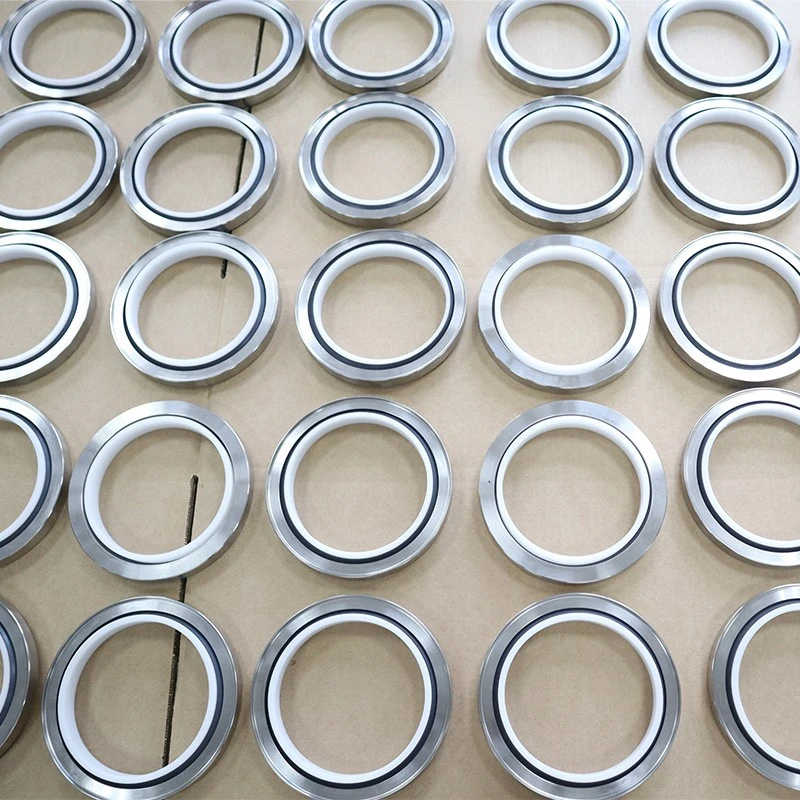

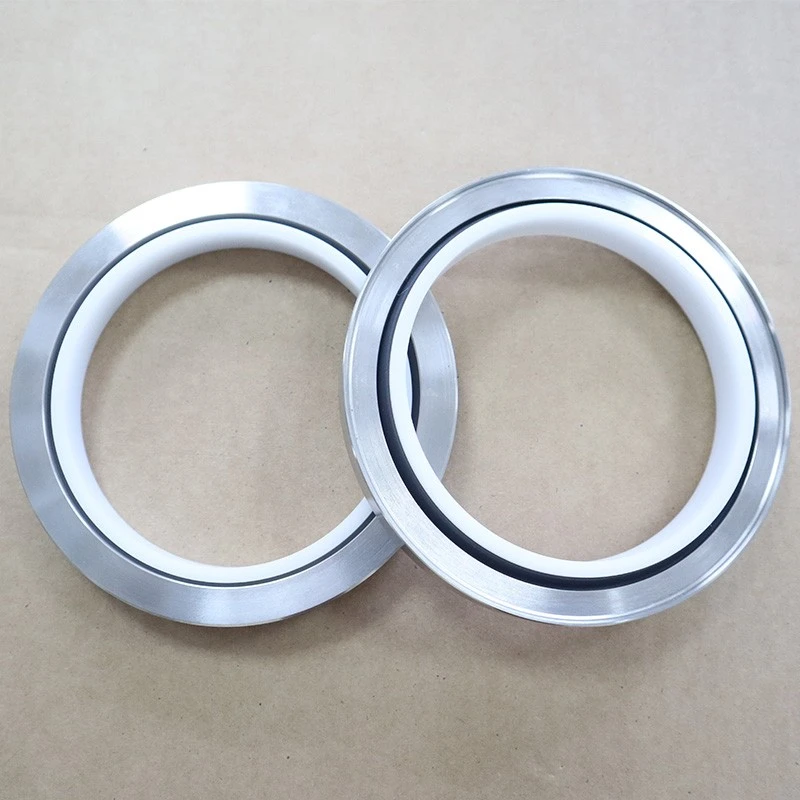

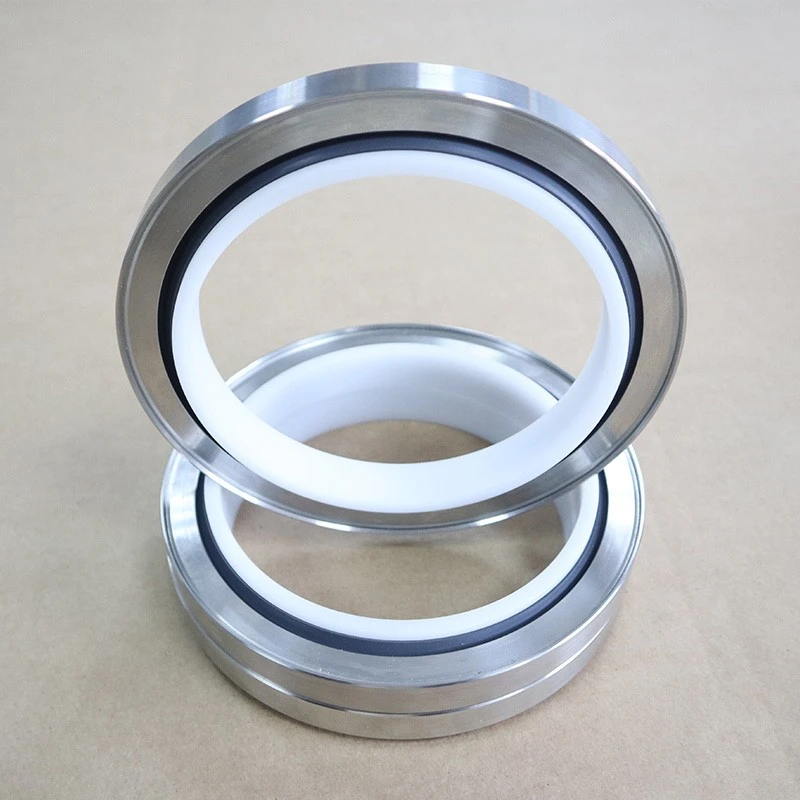

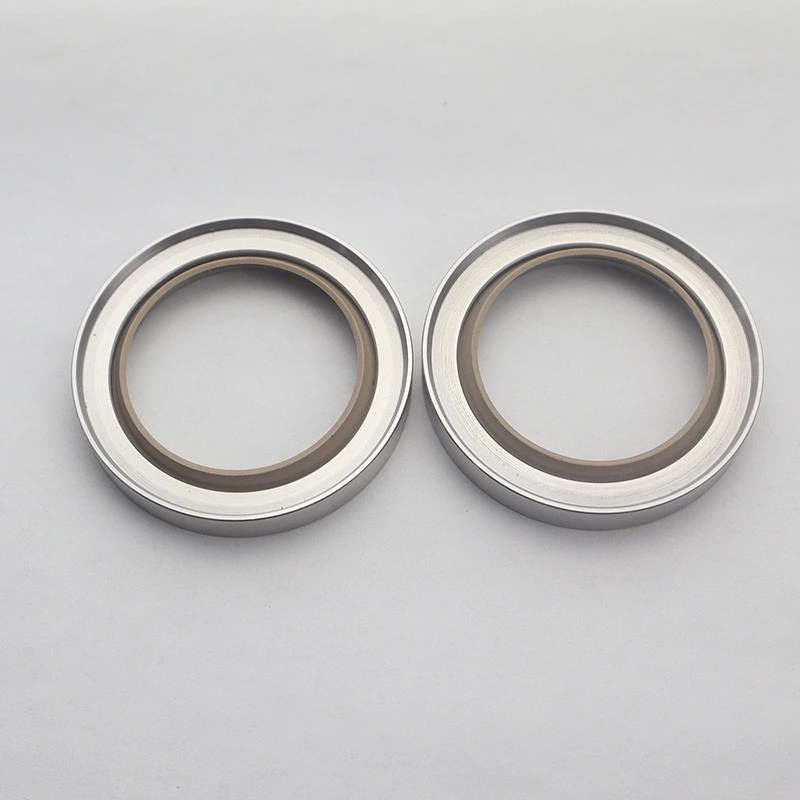

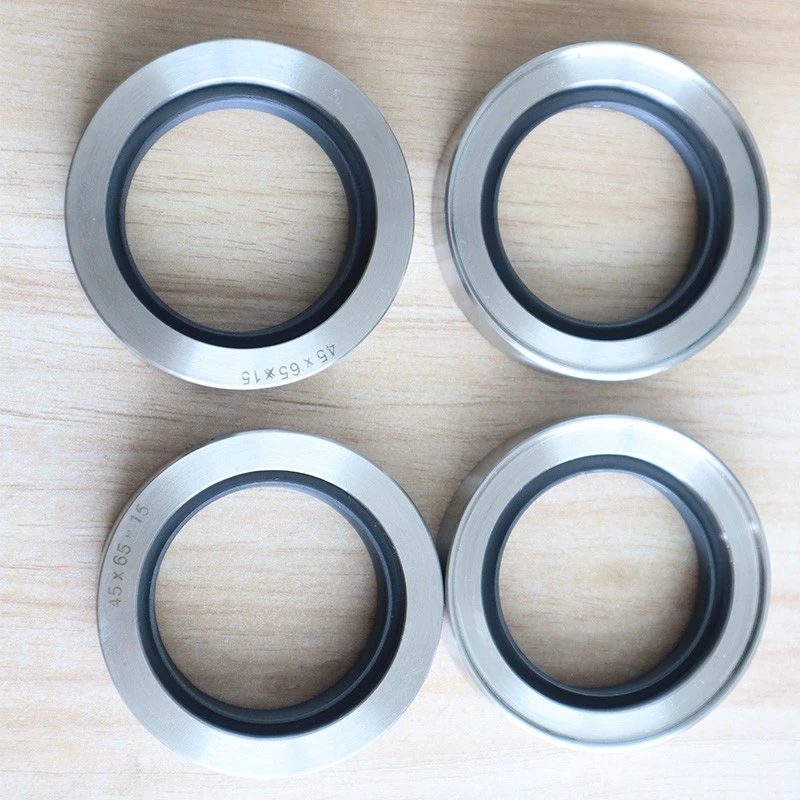

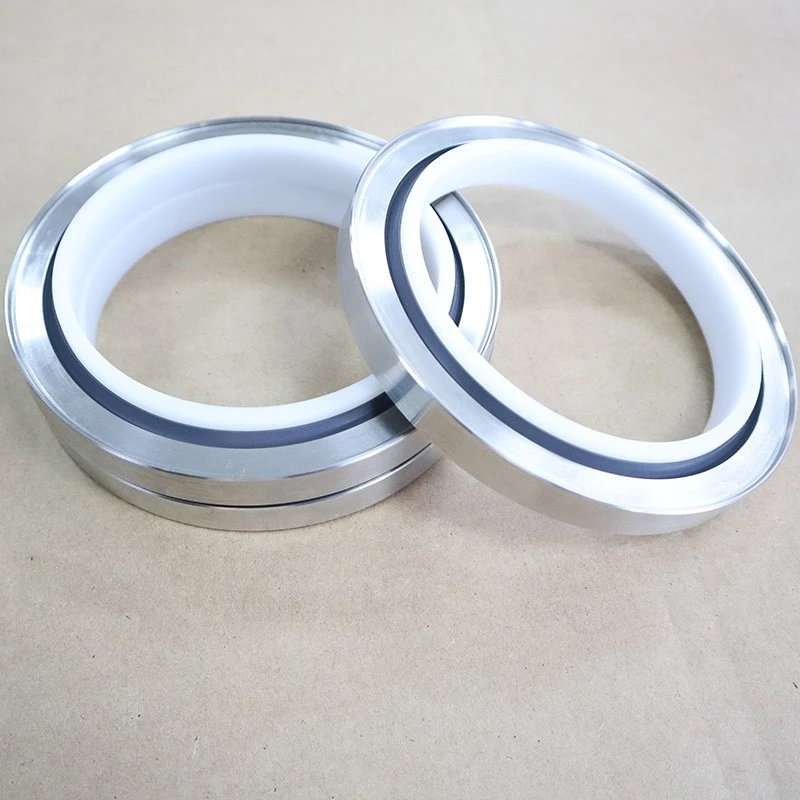

RCS mota Pt Fe Power Oil Seal (PTFE Oil Seal)

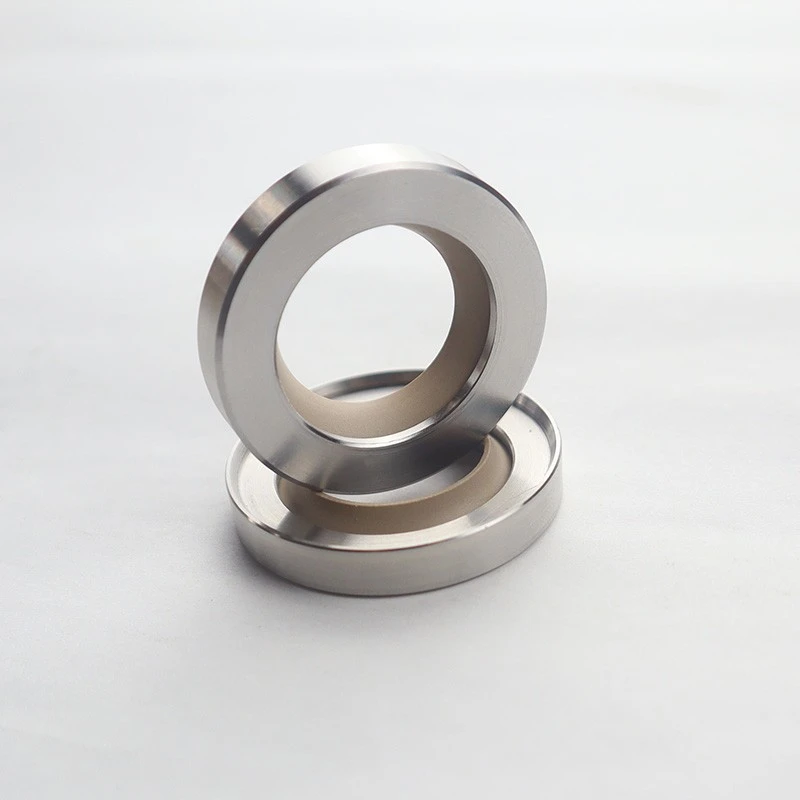

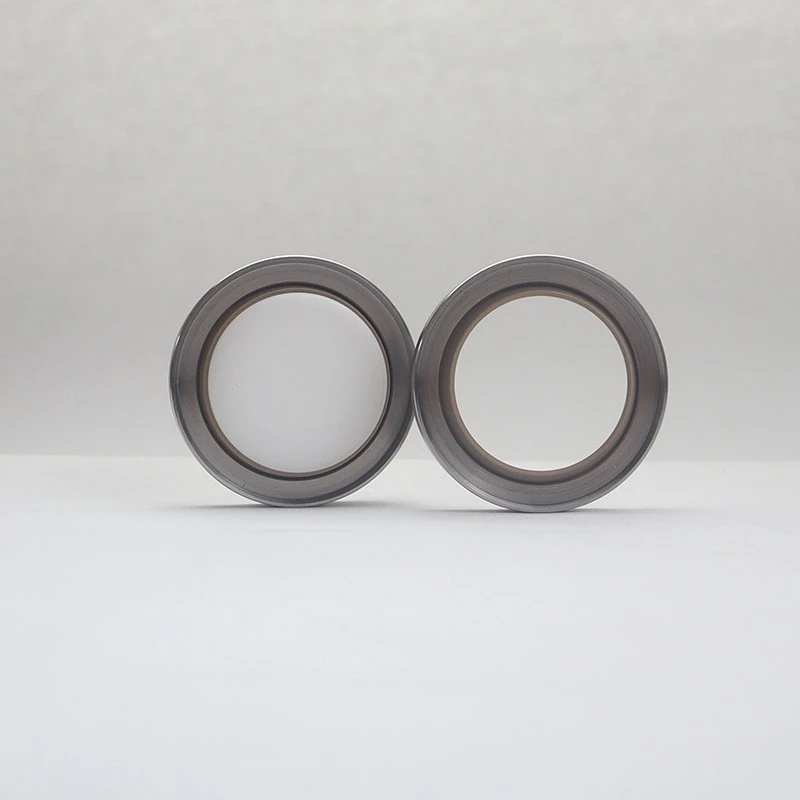

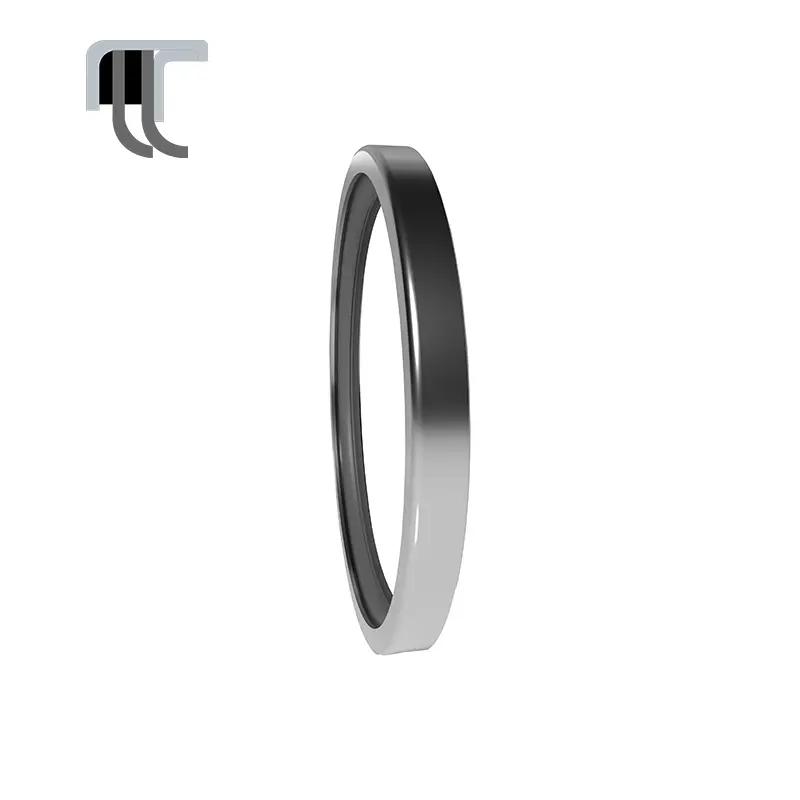

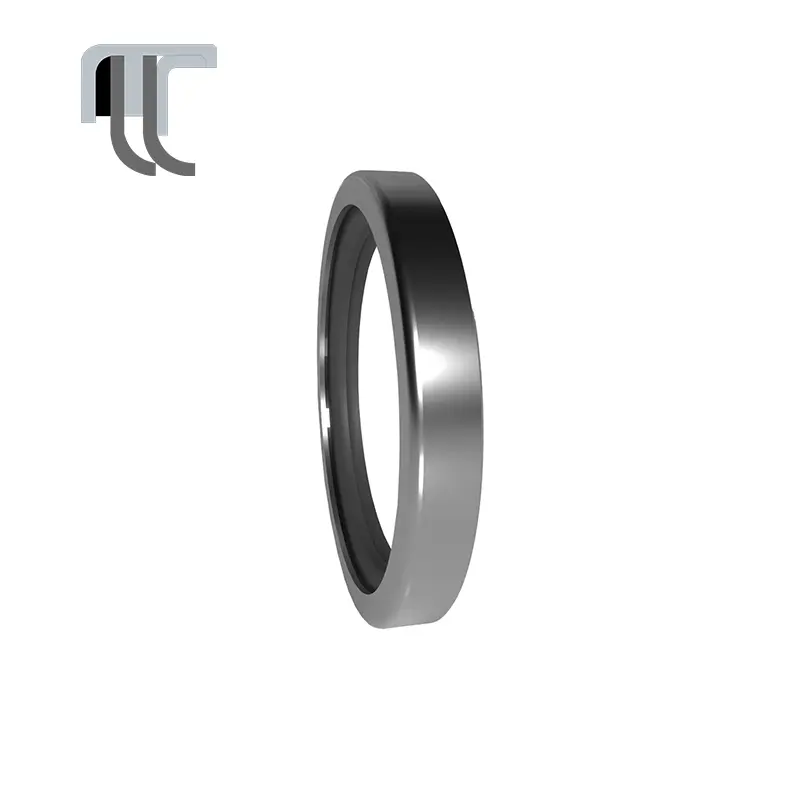

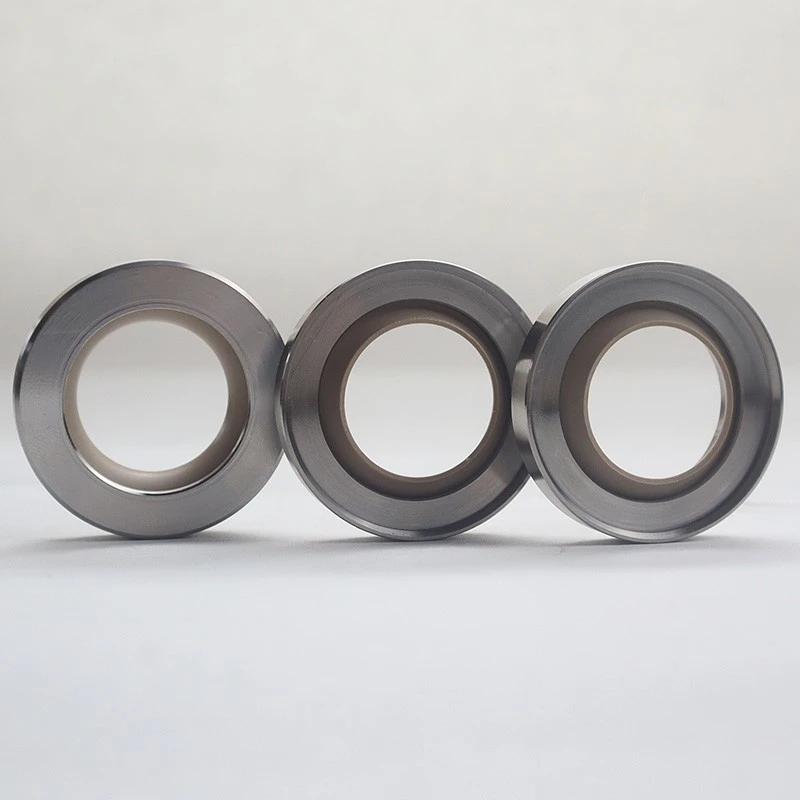

RC2057 mota Pt Fe Oil zigilu osoa

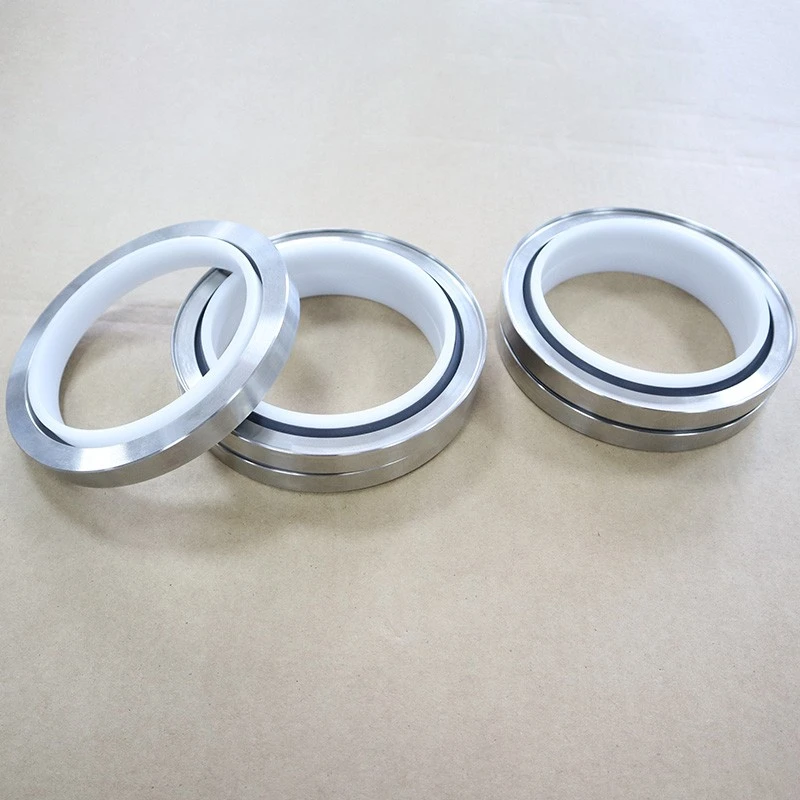

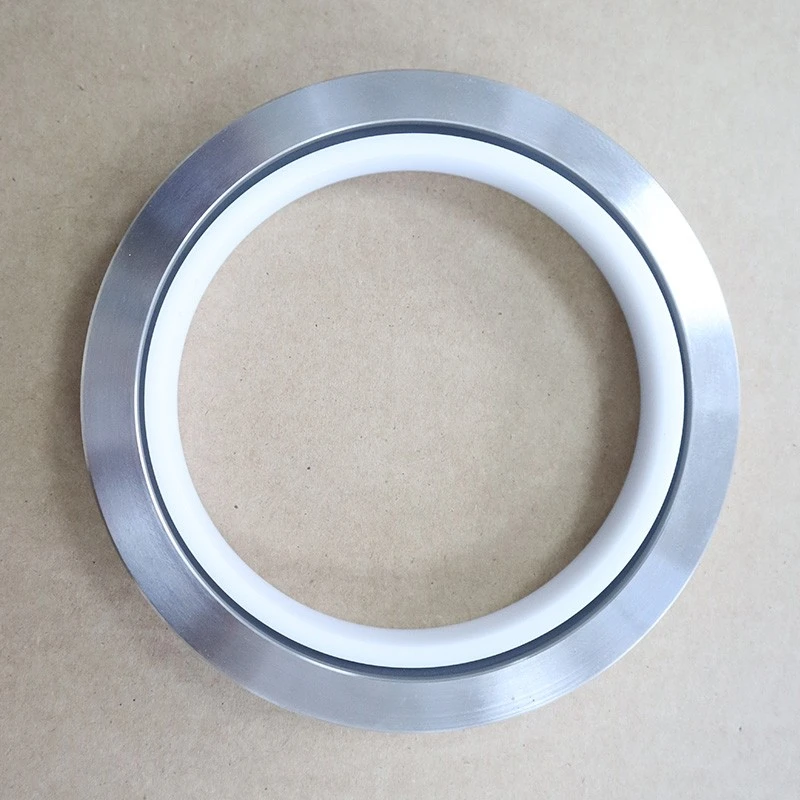

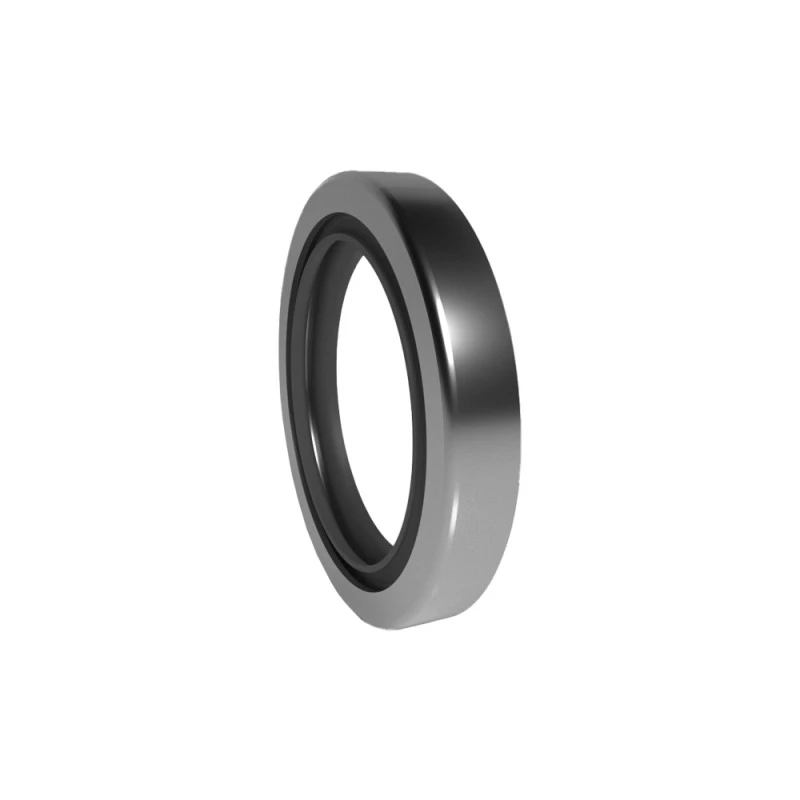

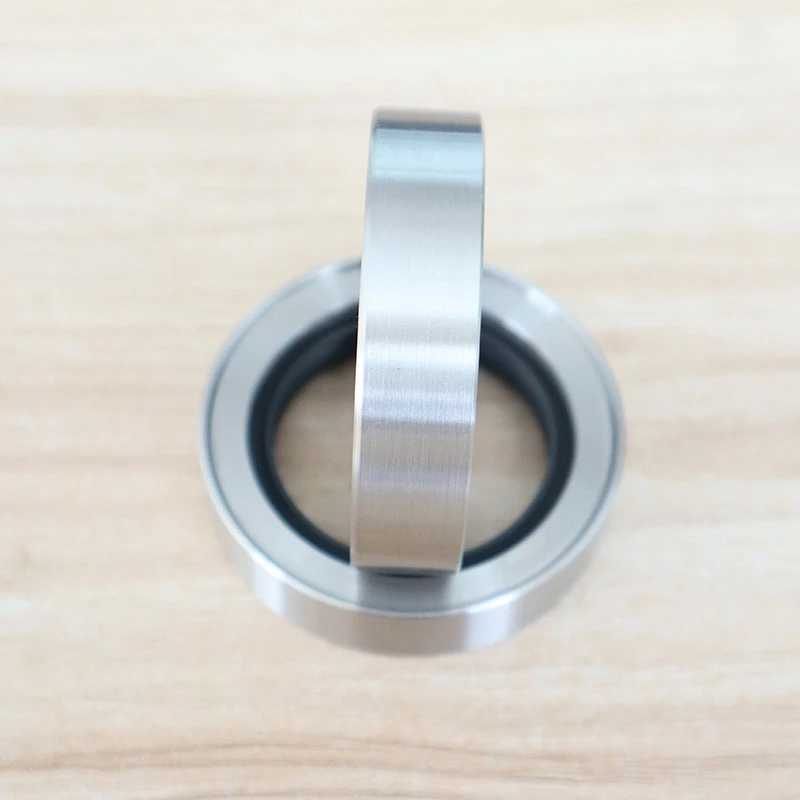

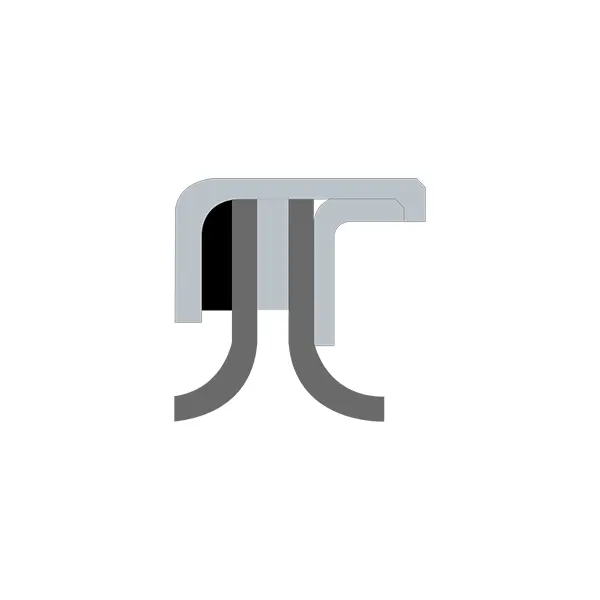

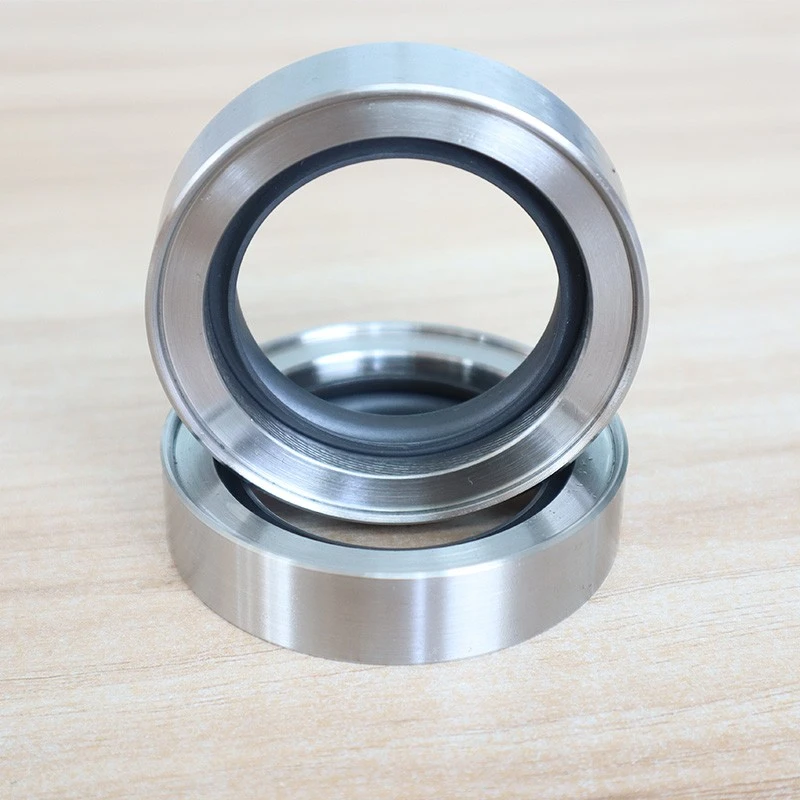

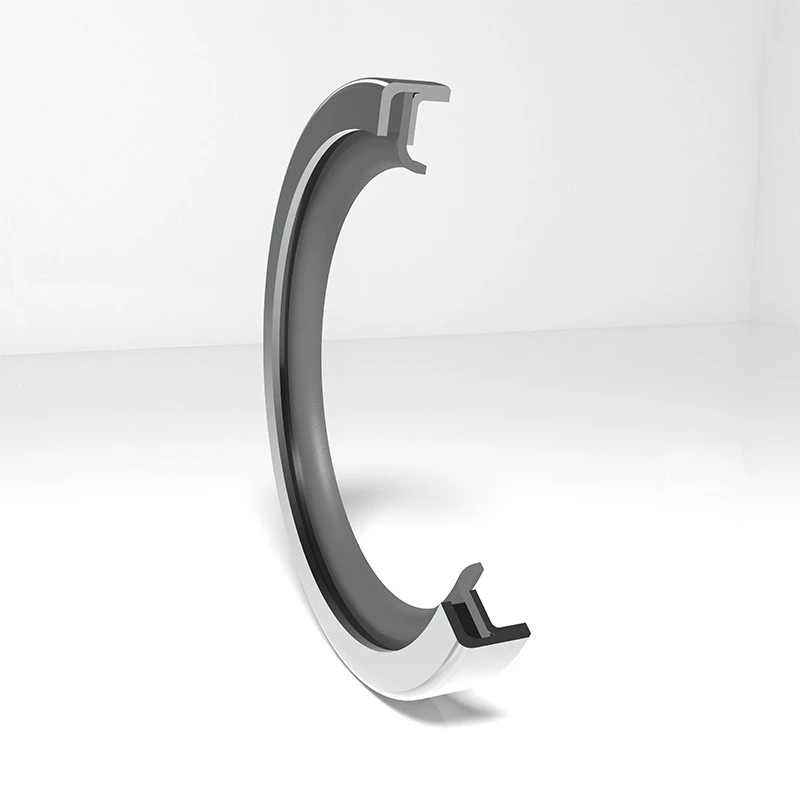

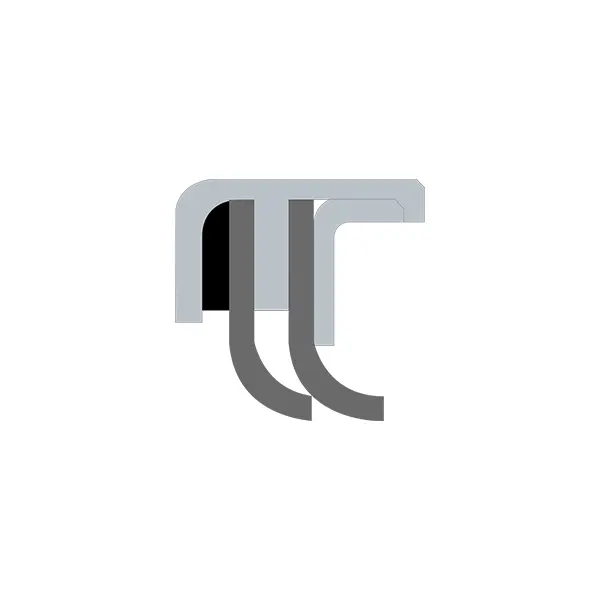

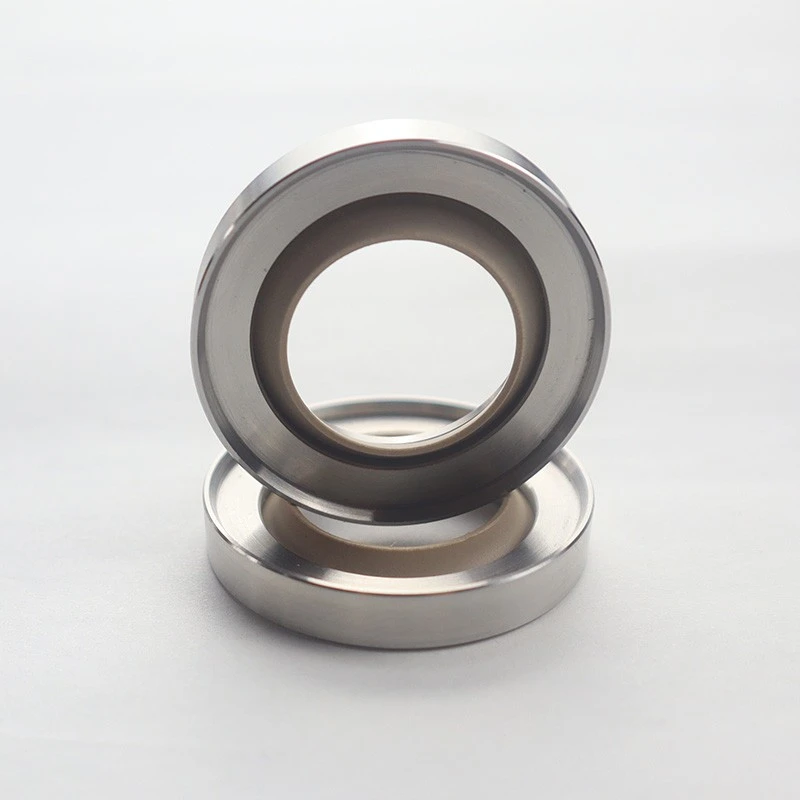

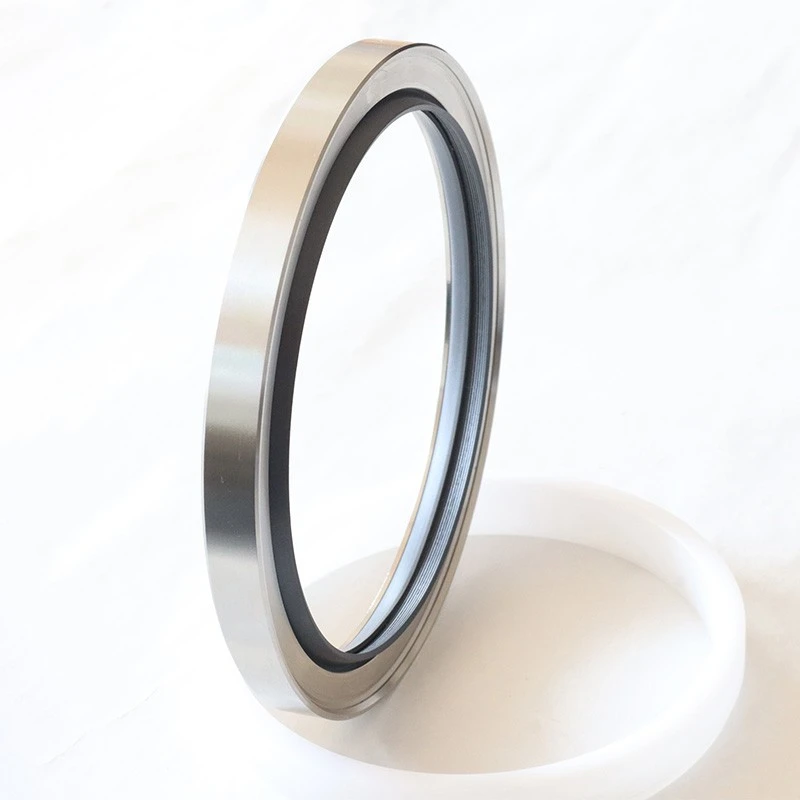

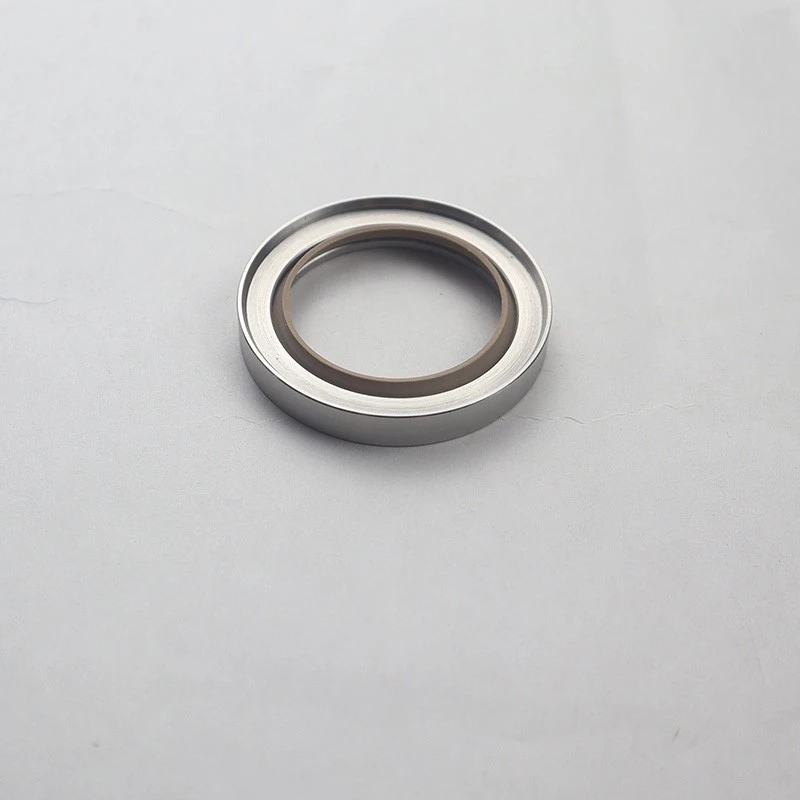

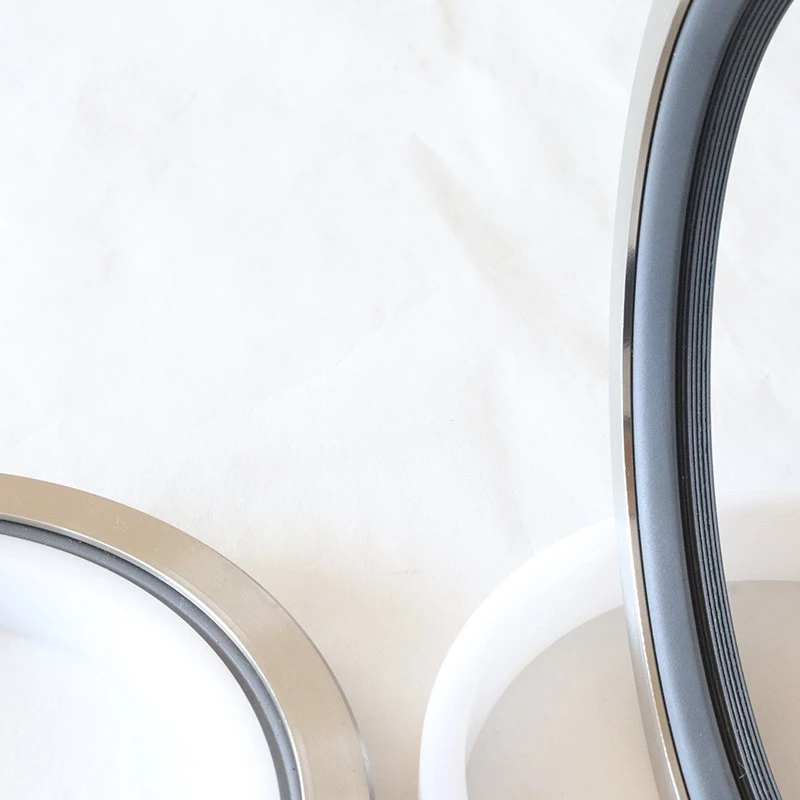

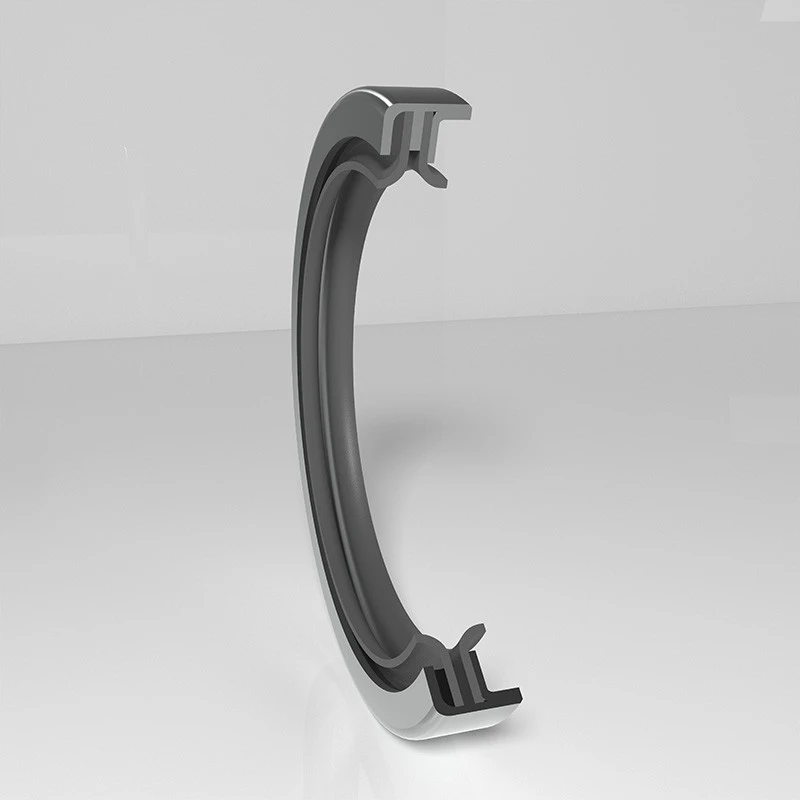

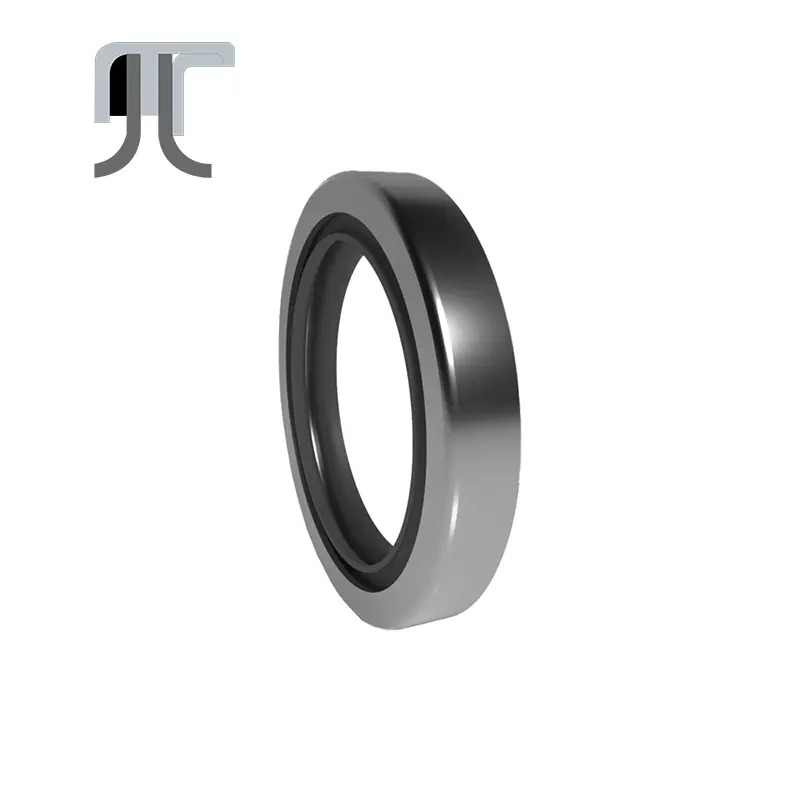

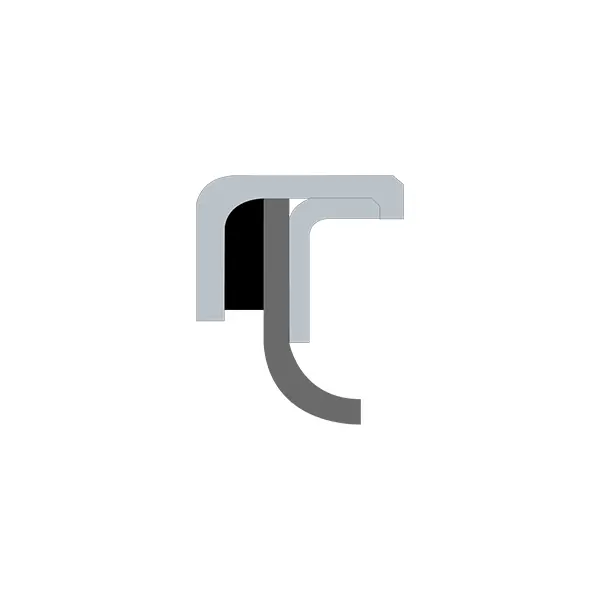

RCS motako PTFE Potentzia olio zigilua metalezko markoa, PTFE zigilatzeko ezpaina eta barneko zigilu estatikoa osatzen dute. Mota batean, b mota, c motakoa, d motakoa eta abar banatuta dago. Ezaugarriak:
1. Korrosio kimikoen erresistentzia
2. Tenperatura zabala
3. Egokia da lubrifikazio baxua eta oliorik gabeko lubrifikaziorako
4. Marruskadura baxua gutxieneko energia kontsumoa lortzeko
5. Linearen abiadurarako egokia da
6. Epe luzerako itzali ondoren abiarazteko erresistentzia baxua, erresistentzia txikia
7. Zaindu ez diren ardatz biratzeko egokia (PTFE ezpainaren zentzuzko aukeraketa)
8. Presio handiagoa duten aldietan egokia
Ⅰ Aplikazio tipikoak:
Konpresore birakariak, torloju konpresoreak, transmisio / engranaje-kutxak, putzak, motorrak, makina-erreminta ponpak, motor hidraulikoak, zentrifugak eta abar.
Ⅱ Gainazalen gogortasun baldintzak
Gomendatutako gogortasuna: HRC ≥ 58. Beharrezko gogortasuna faktore askorekin lotuta dago. Ardatz biribil leunak ere aplikagarriak dira presio baxuko eta abiadura txikiko egoeretan. PTFE6 ezpainetako plakak metal bigunetarako gomendatzen dira.
Ⅲ Gainazalen kalitatea kalitate baldintzak
RA = 0,2-0,63 a rz = 1-3um rmax = 1-4um
| Zeharkako forma | Eredu | Presio (MPA) | Tenperatura (℃) | Abiadura (m / s) | Bitarte |
|
Rcs-a | 0.5 | -35 ~ + 200 | 40 | Olioa, gasa, ura eta abar. |
|
Rcs-b | 2 | -35 ~ + 200 | 20 | Olioa, gasa, ura eta abar. |
|
Rcs-c | 1 | -35 ~ + 200 | 20 | Olioa, gasa, ura eta abar. |
|
Rcs-d | 2 | -35 ~ + 200 | 20 | Olioa, gasa, ura eta abar. |
|
RC2057-A | 0.5 | -35 ~ + 200 | 30 | Ia komunikabide guztiak |
|
RC2057-B | 2 | -35 ~ + 200 | 20 | Ia komunikabide guztiak |
Ⅳ Fluidoen potentzia espiral fluxua:
RCS-D motak ezpain plaka bat hartzen du espiral-fluxuaren patroiaren egiturarekin zigilatzeko gaitasuna hobetzeko. Ardatz birakaria norabide bakarrean biratzea onartzen da.
RC20658 Instalazioaren neurriak
| Eredu | DF8 | Dh9 | L D10 | Iratxe |
| Rc2065a | 400-3000 | d + 16,8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | d + 17,5 | ||
| > 3000 | Mesedez, kontsultatu gure enpresa | |||
Chamfer luzera
| Haga diametroa | Chamfer luzera e≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |
Zehaztapenak eta neurriak:

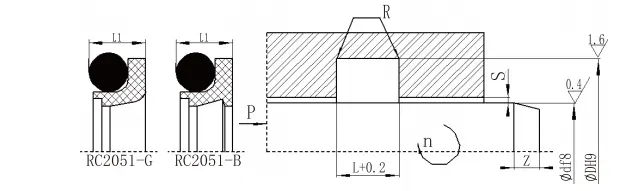

| D f8 Kalitate RC2051 | D f8 Argi karga rc2051-q | D f8 Karga astuna RC2051-Z | D h9 | L+0.2 | L1 | Rmaax | Smax | Zlau | d0 | ||
| <10MPA | <20mpa | <40mpa | |||||||||
| - | 5 ~ 15,9 | - | D + 45 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15,9 | 16 ~ 38,9 | - | D + 6 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38,9 | 39 ~ 107,9 | 5 ~ 15,9 | d + 8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 108 ~ 670,9 | 16 ~ 38,9 | d + 11,7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 671 ~ 999 | 39 ~ 107,9 | d + 15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ~ 999 | 1000 ~ 1599 | 108 ~ 670,9 | d + 19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ~ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | d + 26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Oharra: 1. Artearen diametroa ≤30mm, Groove irekia erabiltzea gomendatzen da. Argi karga mota errazagoa da itxitako zirrikituetan instalatzea.
2. Gomendagarria da ardatz biratzailearen gainazaleko gogortasuna HRC> 58 dela.

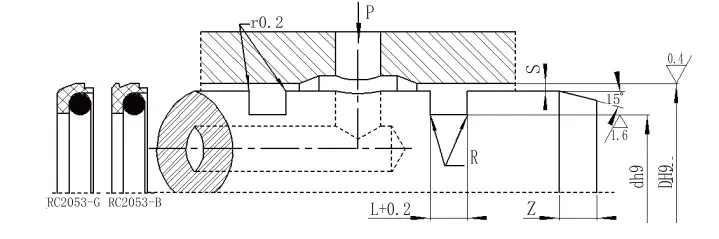

RC2053
| Apertura-barrutia D h9 | Groove diametroa D h9 | Groove zabalera L + 0,2 | Zigiluaren altuera L1 | Txoko biribilak Rmaax | Erradialen garbiketa s | Finfe Kirm | O-ring alanbre diametroa d0 | ||
| <10MPA | <20mpa | <40mpa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11,7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Oharra: 1. Artezteko diametroa ≤ 30 mm-koa da, Groove irekia gomendatzen da.
RC2052
| Ardatzaren diametroaren barrutia D f8 | Groove diametroa D h9 | Groove zabalera Kerr+0.2 | Erradialen garbiketa smax | Txoko biribilak Malgumax | Finfe Zlau | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 6 ~ 18 | D + 49 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D + 7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | d + 11,0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | d + 15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | d + 21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | d + 28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Oharra: 1. Artezteko diametroa ≤ 30 mm-koa da, Groove irekia gomendatzen da.
2. Presioetarako> 30 MPA, zigilu erro eremuak H8 / F8 Tolerantzia erabiltzen du.
RC2054| Apertura-barrutia D h9 | Groove diametroa D h9 | Groove zabalera Kerr+0.2 | Erradialen garbiketa smax | Txoko biribilak Malgumax | Finfe Zlau | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profil | Eredu | Presio (MPA) | Tenperatura (℃) | Erreferentzia abiadura (m / s) |
Erreferentzia PV balioa Mpa.m / s | Komunikabideak |
|
Rc2051-b | ≤70 (estandarra) | -35 ~ + 100 (O-Ring NBrekin bat datozenak) | <2 | ≤5 | Olio hidraulikoa, emultsioa, ura, gasa, etab. Olio hidraulikoa, emultsioa, ura, gasa, etab. |
| ≤30 (Abiadura Handia) | -20 ~ + 200 (O-Ring FKM bat datozenak) | <6 | ||||
|
Rc051-g | ≤70 (estandarra) | -35 ~ + 100 (O-Ring NBrekin bat datozenak) | <2 | ≤5 | Olio hidraulikoa, emultsioa, ura, gasa, etab. Olio hidraulikoa, emultsioa, ura, gasa, etab. |
| ≤30 (Abiadura Handia) | -20 ~ + 200 (O-Ring FKM bat datozenak) | <6 | ||||
|
Rc2053-b | ≤70 (estandarra) | -35 ~ + 100 (O-Ring NBrekin bat datozenak) | <2 | ≤5 | Olio hidraulikoa, emultsioa, ura, gasa, etab. Olio hidraulikoa, emultsioa, ura, gasa, etab. |
| ≤30 (Abiadura Handia) | -20 ~ + 200 (O-Ring FKM bat datozenak) | <6 | ||||
|
RC2053-G | ≤70 (estandarra) | -35 ~ + 100 (O-Ring NBrekin bat datozenak) | <2 | ≤5 | Olio hidraulikoa, emultsioa, ura, gasa, etab. Olio hidraulikoa, emultsioa, ura, gasa, etab. |
| ≤30 (Abiadura Handia) | -20 ~ + 200 (O-Ring FKM bat datozenak) | <6 | ||||
|
RC2052 | ≤40 | -35 ~ + 100 (O-Ring NBrekin bat datozenak) | ≤2 | ≤2.5 | Olio hidraulikoa, emultsioa, ura, gasa, etab. Olio hidraulikoa, emultsioa, ura, gasa, etab. |
| -20 ~ + 200 (O-Ring FKM bat datozenak) | ||||||
|
Rcx17 | ≤20 | -35 ~ + 100 | ≤0,5 | - | Olio hidraulikoa, emultsioa, ura, gasa, etab. |
|
RC2054 | ≤40 | -35 ~ + 100 (O-Ring NBrekin bat datozenak) | ≤2 | - | Olio hidraulikoa, emultsioa, ura, gasa, etab. Olio hidraulikoa, emultsioa, ura, gasa, etab. |
| -20 ~ + 200 (O-Ring FKM bat datozenak) | ||||||
|
Rcx18 | ≤20 | -35 ~ + 100 | ≤0,5 | - | Olio hidraulikoa, emultsioa, ura, gasa, etab. |
|
Rdi | <36 | -35 ~ + 100 | <0,5 | - | Olio hidraulikoa, emultsioa, ura, gasa, etab. |
|
Rda | <36 | -35 ~ + 100 | <0,5 | - | Olio hidraulikoa, emultsioa, ura, gasa, etab. |
|
Rcs-a | 0.5 | -35 ~ + 200 | 40 | ≤6 | Olioa, ura, gasa eta abar. |
|
Rcs-b | 2 | -35 ~ + 200 | 20 | ≤1 | Olioa, ura, gasa eta abar. |
|
Rcs-c | 1 | -35 ~ + 200 | 20 | ≤6 | Olioa, ura, gasa eta abar. |
|
Rcs-d | 2 | -35 ~ + 100 | 20 | ≤6 | Olioa, ura, gasa eta abar. |
|
RC2057-A | 0.5 | -35 ~ + 200 | 30 | ≤6 | Ia komunikabide guztiak |
|
RC2057-B | 2 | -35 ~ + 200 | 20 | ≤6 | Ia komunikabide guztiak |
|
RC2065 | 1 | -35 ~ + 200 | 6 | ≤1 | Olio hidraulikoa, emultsioa, ura, koipea, etab. |
