Udaberri birakariaren energizatutako zigiluen artean, batez ere bi mota daude: RC2055 eta RC2056. Ruichen zigiluek zigilu produktuen garapena eta fabrikazioa ikasten aritu dira urte askotan. Egoera desberdinen eta behar desberdinen arabera, diseinu zehatzagoak hobetu ditu.

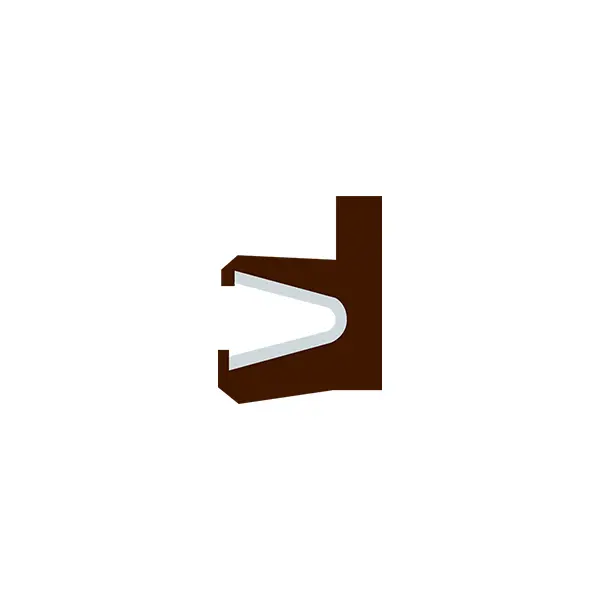

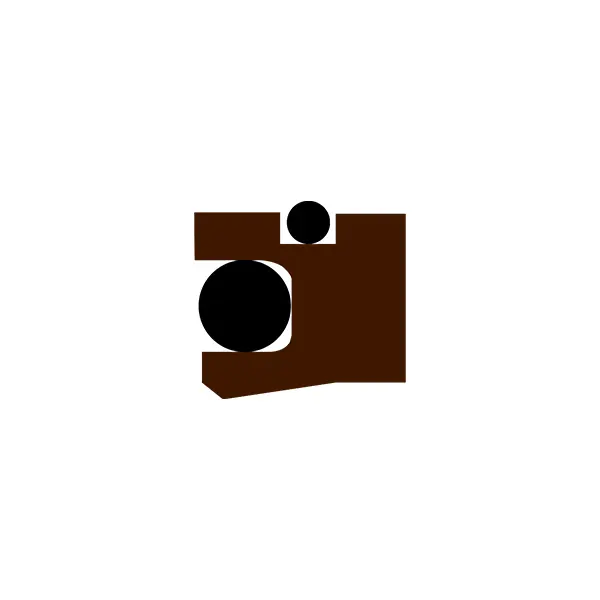

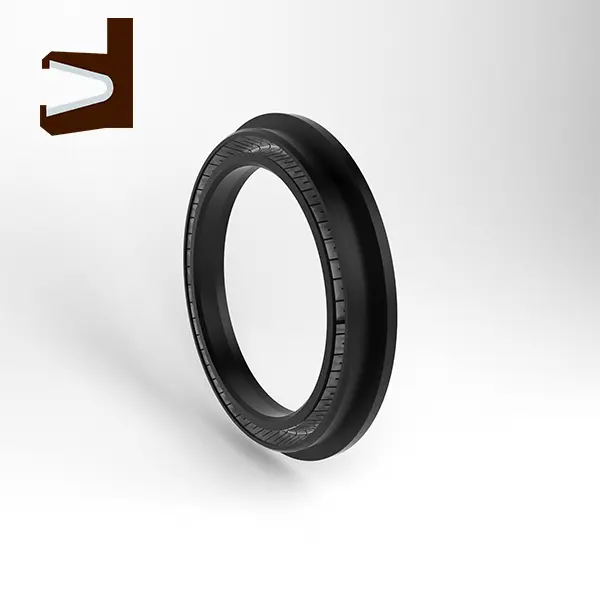

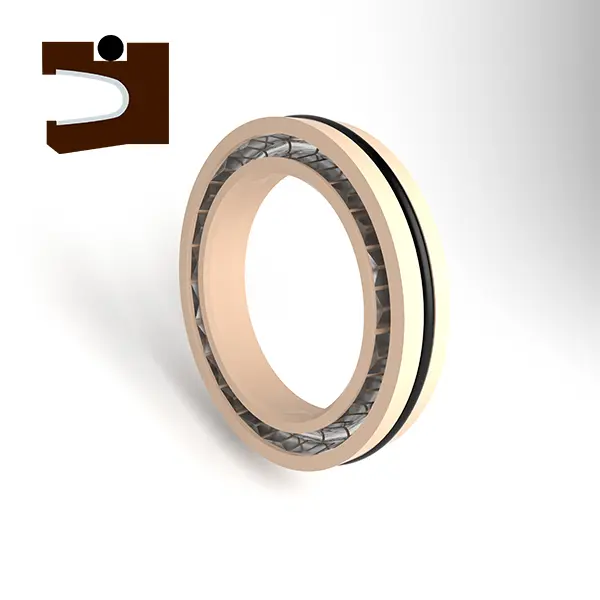

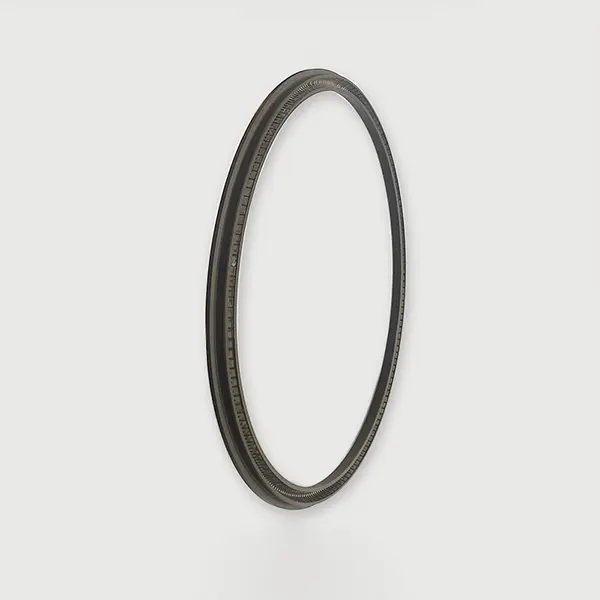

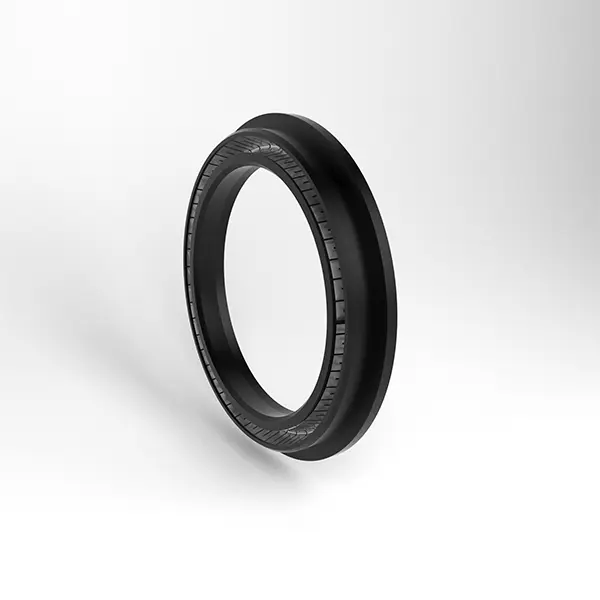

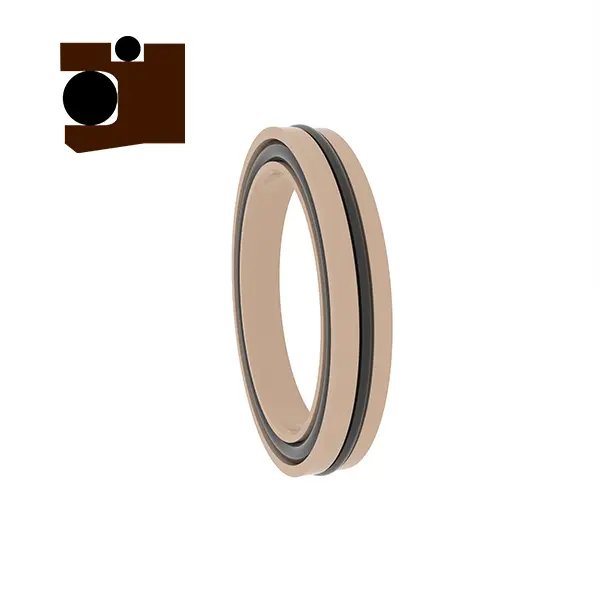

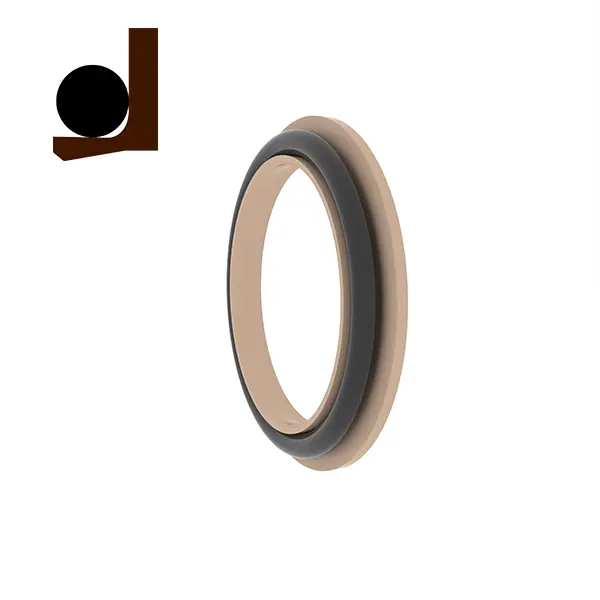

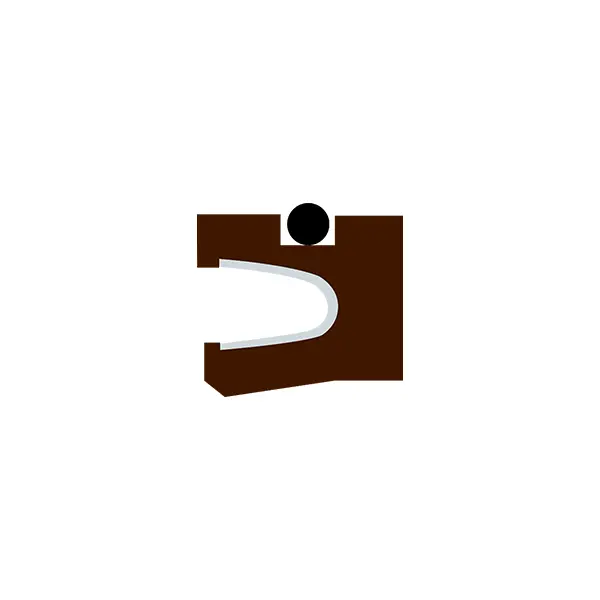

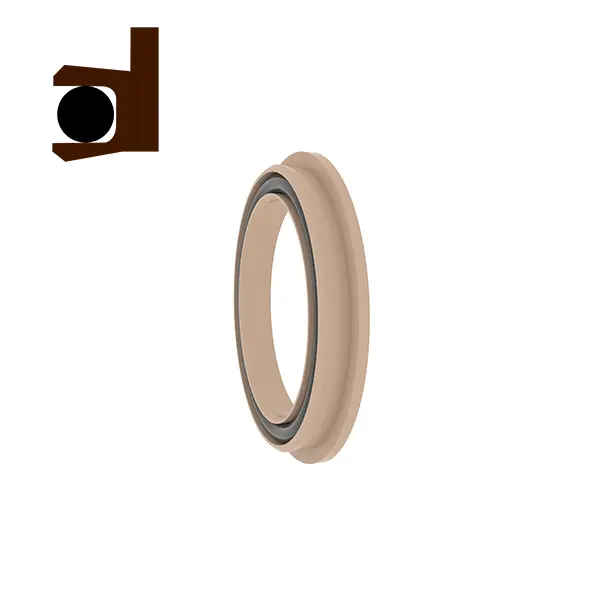

RC2055 PAN-entxufe birakaria da, RC2055-B-k hortzetako zigilu birakaria da, eta RC2055-C birakako y itxurako konbinazio zigilua da. Hiruren zirrikituak truka daitezke. Funtzio handiko zigiluak dira ardatz birakariari aplikatutako unidirekzioko presioa. Horien artean, RC2055 pan-entxufaren zigilua altzairu herdoilgaitzezko malgukiek eta funtzio handiko plastikoek osatzen dute. RC2055-B eta RC2055-C erabiltzen duzunean, beharrezkoa da elastomero materialak zehaztu gabe.
RC2056 pan-entxufe birakaria da, eta RC2056-B Rothform Y formularioaren zigilua da. Zirrikituak ere truka daitezke. Ardatz birakanetan erabiltzeko ere egokia da. Horien artean, RC2056 pan-entxufe birakariaren zigilua altzairu herdoilgaitzezko malgukiek eta funtzio handiko plastikoek osatzen dute. RC2056-B erabiltzen duzunean eta, beharrezkoa da zehaztasunez hautatzea elastomero materialak.
Produktuen ezaugarriak eta aplikazioak:
Produktuaren ezaugarriak:
Errendimendu altua: altzairu herdoilgaitzezko malgukiak eta funtzio handiko plastikoak konbinatzen dira zigilatzeko errendimendu eta iraunkortasun bikaina bermatzeko.
Truketasuna: serieko produktuen zirrikituaren diseinua berdina da, eta horrek trukagarritasuna eta moldaketa malgua lan baldintza desberdinetara ahalbidetzen du.
Oso aplikagarria: Egokitzat jotzeko ardatz birakariaren presioaren zigilatzeko industria-beharrak asetzeko.
Aukerako elastomeroak: RC2055-B, RC2055-C eta RC2056-B laguntza elastomeroen materialekin bat datozen lan baldintzen arabera egokitzea.
Aplikazio eszenatokiak:
Ertz birakariaren presioaren zigilatzea egokia da industria ekipamendua, ingeniaritza makineria, sistema hidraulikoetarako eta abar egiteko.
Funtzio handiko zigilatzea beharrezkoa denean, hala nola, petrokimikoak, energia ekipamenduak, makineria astuna eta abar.
Abantaila teknikoak:
Altzairu herdoilgaitzezko malgukiak indar erradial egonkorra eskaintzen du epe luzeko zigilatzeko efektua bermatzeko.
Funtzio handiko plastikoen eta elastomer materialen konbinazioa egokia da presio handiko eta abiadura handiko lan baldintzetarako.
Groove truka daitekeen diseinuak instalazioa eta mantenimendua errazten ditu eta erabilera kostua murrizten du.
Erabilera iradokizunak:
Hautatu zigilu eredu egokia eta elastomer materiala lan baldintza zehatzen arabera.
Ziurtatu zirrikitua garbi dagoela instalazioan zehar zigiluan kalteak ekiditeko.
RC2055
Lan baldintza aplikagarriak (muga balioak ez dira aldi berean agertu behar)
| Presio (MPA) | Tenperatura (℃) | Abiadura (m / s) | Bitarte | |||
| ≤35 | RC2055 | RC2055-B / C | RC2055 | RC2055-B | RC2055-C | Ia likido eta gas komunikabide guztiak |
| -200 ~ + 250 | -35 ~ + 250 | <2m / s | <6m / s | <2m / s | ||
Materialen hautaketa
1. Bat datozen O-ring materialak hauta daitezke: RO1 nitrile kautxua (NBR), RO2 fluororubber (FKM), etab.
2. Zigilatzeko eraztun materialak: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, eta abar.
3. Altzairu herdoilgaitzezko udaberria: V formako udaberria.
Adibidez
RC2055- 40-PTFE4 + V ardatzaren diametroa 40, zigilatzeko eraztun materiala PTFE4 da, altzairu herdoilgaitzezko udaberria V itxurako udaberria da
RC2055-B-40-PTFE4 + R02 ardatz diametroa 40 da, zigilatzeko eraztun materiala PTFE4 da, O-ring bat datorrena fluororubber da
RC2055-C-40-PTFE4 + R02 ardatz diametroa 40 da, zigilatzeko eraztun materiala PTFE4 da, O-ring bat datorren Fluororubber da

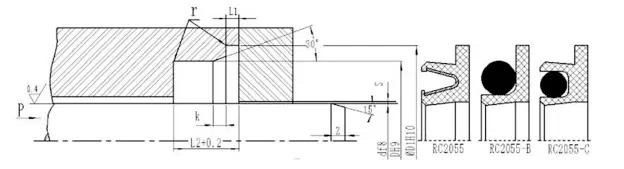

Zehaztapen parametro taula (parametroen barrutiko zehaztapen guztiak eskuragarri daude)
| Haga diametroa D f8 | Groove diametroa Dh9 | Groove diametroa d1h10 | Ertzaren sakonera L1 | Groove zabalera Kerr | Inportatu chamfer k | Garbiketa erradiala S Max | Chamfer luzera | malgu max | |
| 10MPA | 20mpa | ||||||||
| 5 ~ 19,9 | D + 5 | D + 9 | 0,85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8l | 0.8 |
| 20 ~ 39,9 | D + 7 | d + 12,5 | 1.35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | d + 10,5 | d + 17,5 | 1.8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D + 14 | D + 22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Oharra: gomendagarria da ardatz biratzailearen gainazaleko gogortasuna HRC ≥ 58 izan behar dela.
RC2056
Lan baldintza aplikagarriak (muga balioak ez dira aldi berean agertu behar)
| Presio (MPA) | Tenperatura (℃) | Abiadura (m / s) | Bitarte | ||
| ≤2 | RC2056 | Rc2056-b | RC2056 | Rc2056-b | Ia likido eta gas komunikabide guztiak |
| -200 ~ + 250 | -35 ~ + 250 | <14m / s | <6m / s | ||
Materialen hautaketa
1. Bat datozen O-ring materialak hauta daitezke: RO1 nitrile kautxua (NBR), RO2 fluororubber (FKM), etab.
2. Zigilatzeko eraztun materialak: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, eta abar. 3. Altzairu herdoilgaitzezko udaberria: V formako udaberria.
Adibidez
RC2056-40 * 62 * 8-PTFE4 + v d * d * l, zigilatzeko eraztun materiala PTFE4 da eta altzairu herdoilgaitzezko udaberria V formako udaberria da RC2056-B-40 * 62 * 8-PTFE4 + R02 D * D * L, zigilatzeko eraztunaren materiala PTFE4 da eta bat datorren o-ring fluororubber da
