Ardatz birakaria ezpainen zigiluak

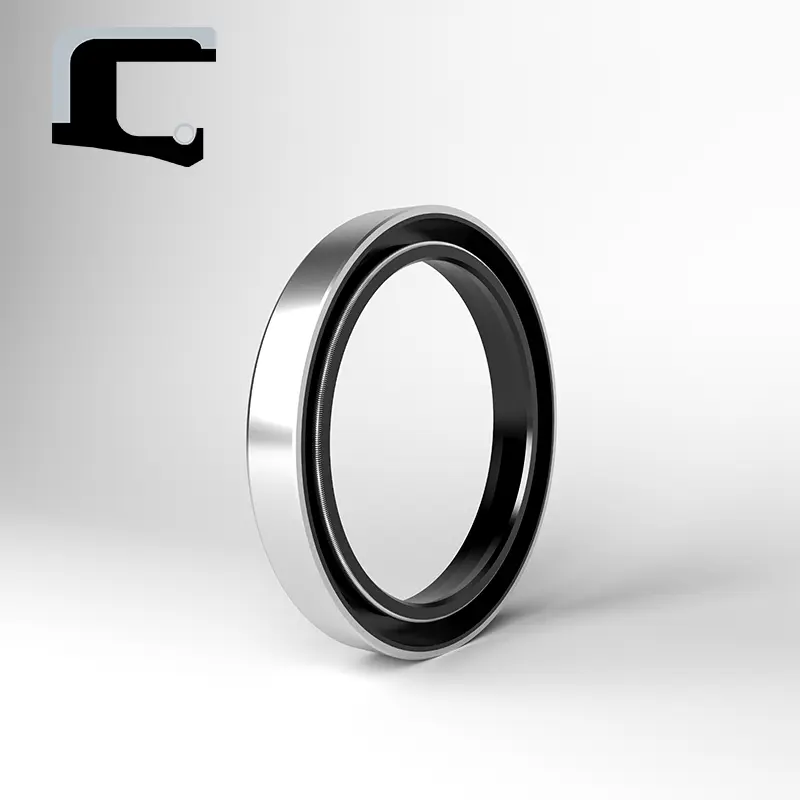

Ardatz-ezpainen zigilu birakariak, normalean petrolio zigiluak izenarekin ezagutzen dira, errodadura eserlekuan instalatuta daude eta mugimendu erlatiboa sortzen dute ardatz biratuarekin. Metalezko markoak laguntza-rola du, eta udaberriak aurrez aurreko ezpainari aurrezten dio ezpainetako pelikulara eta kanpoko zikinkeriaren intrusioa saihesteko.

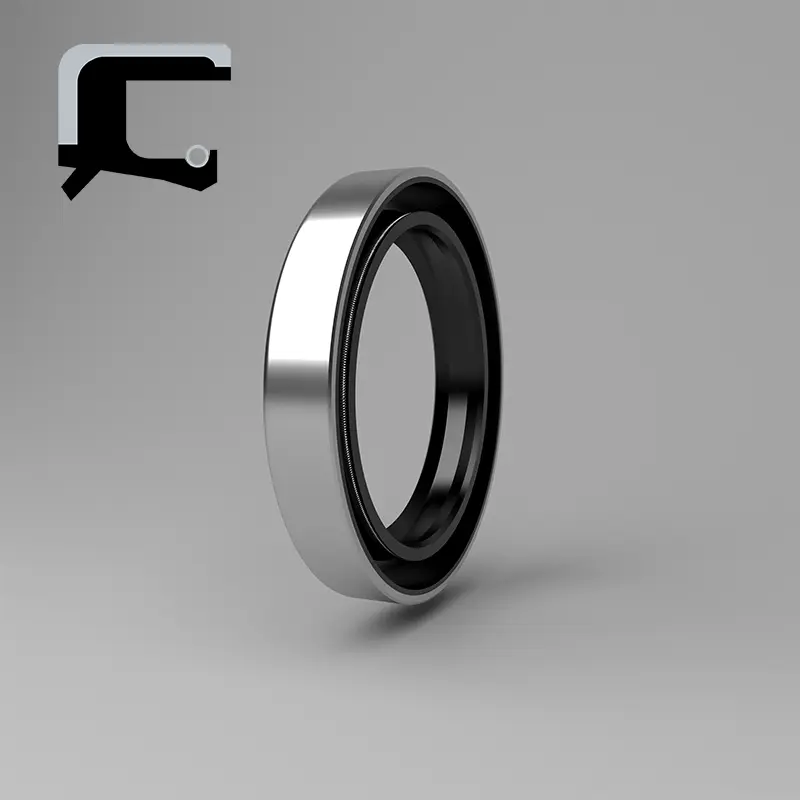

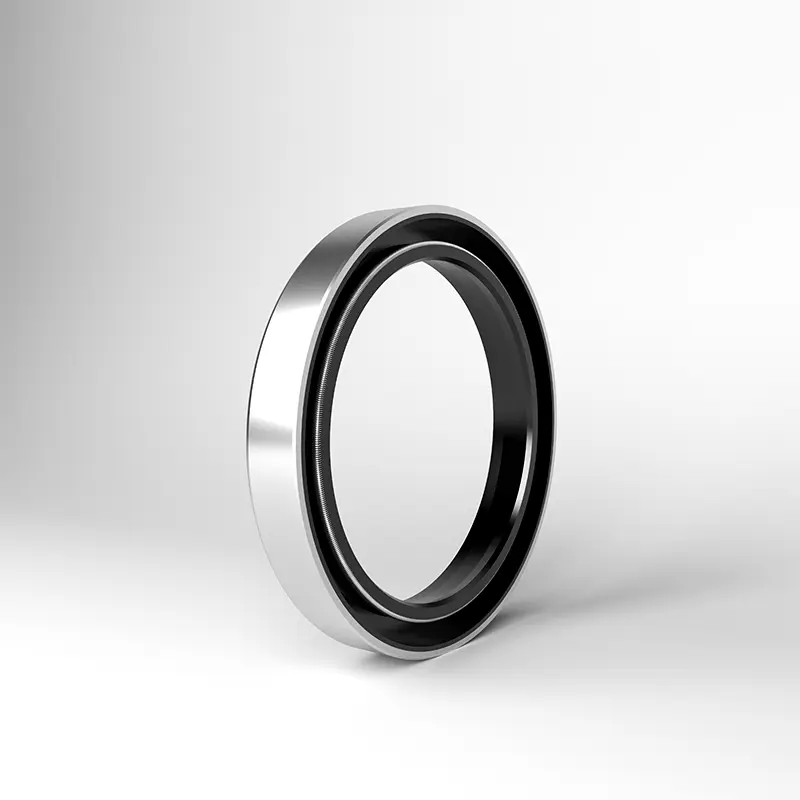

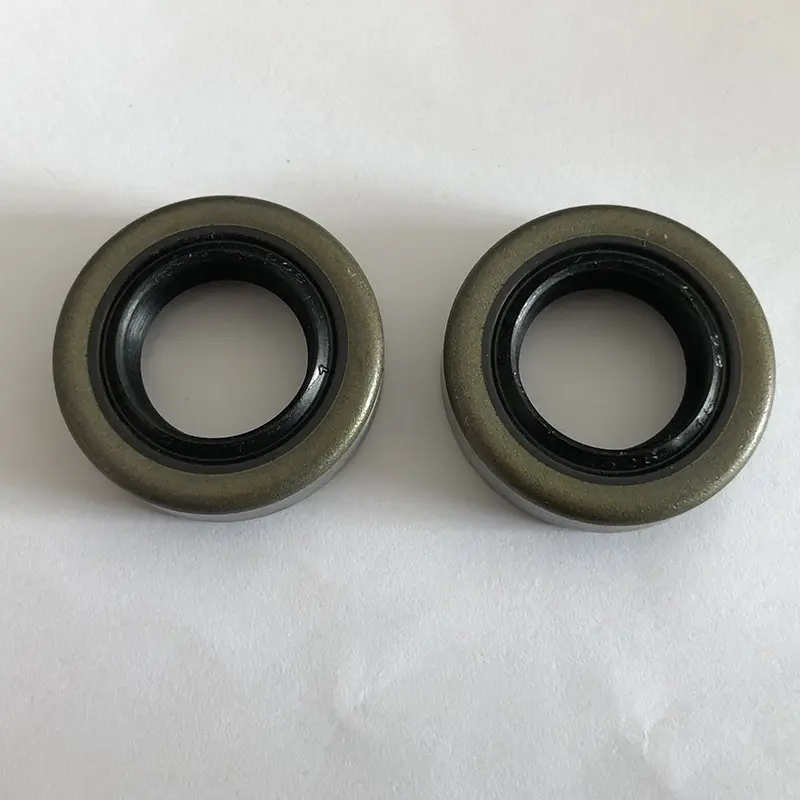

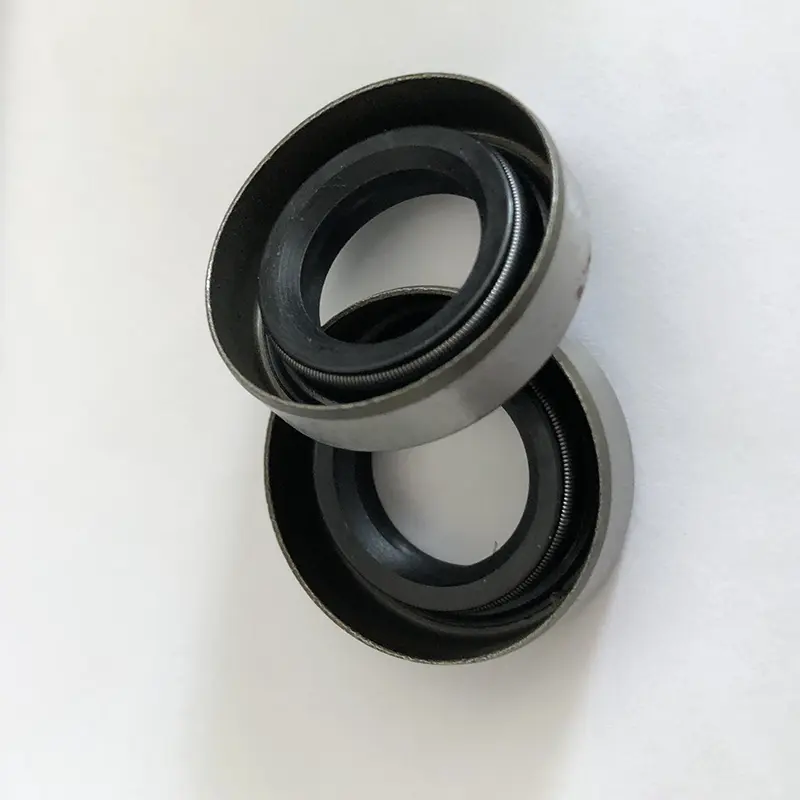

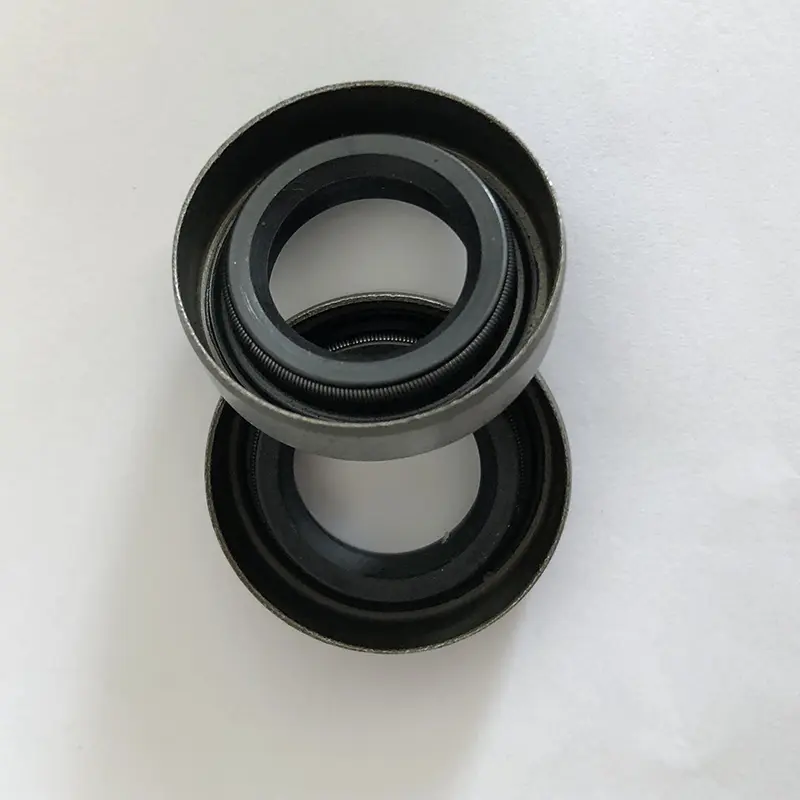

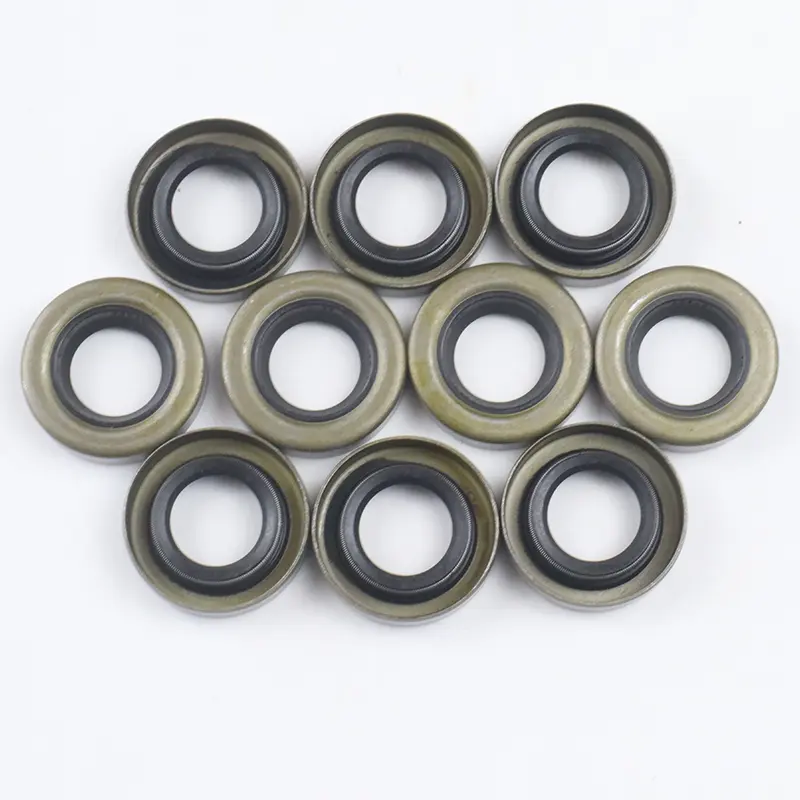

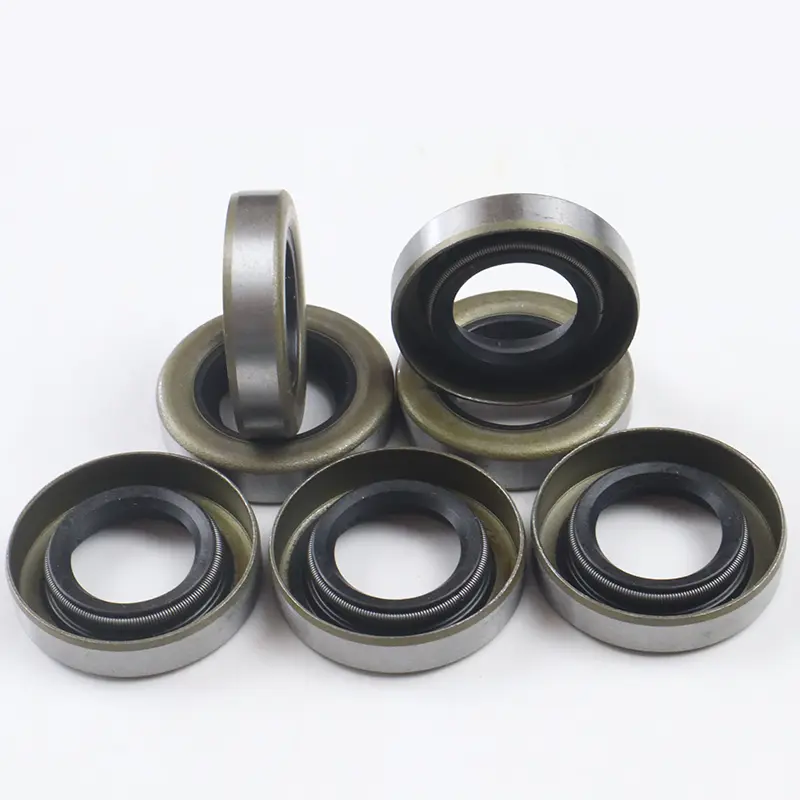

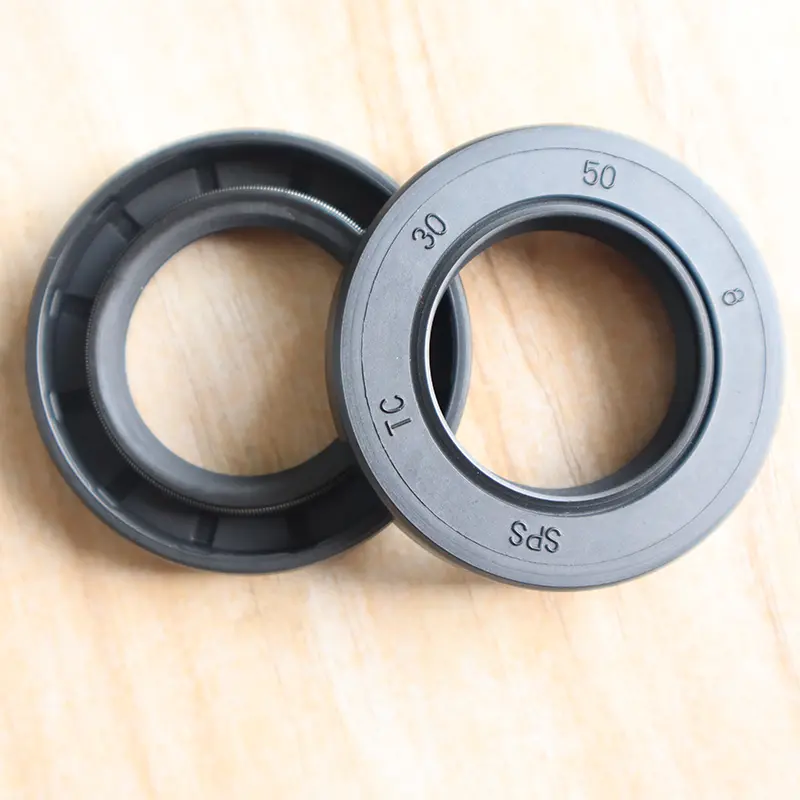

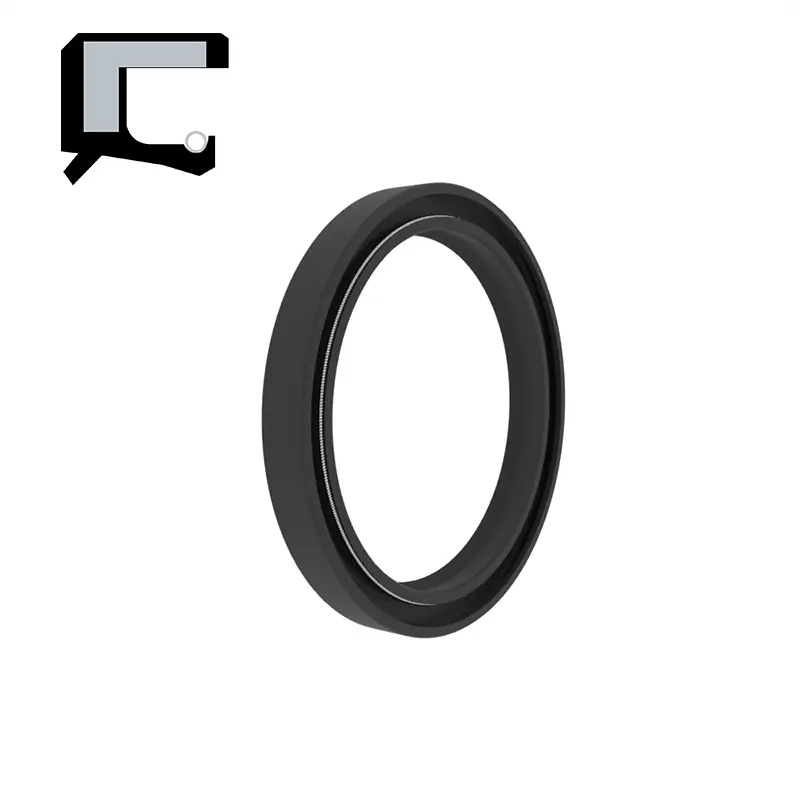

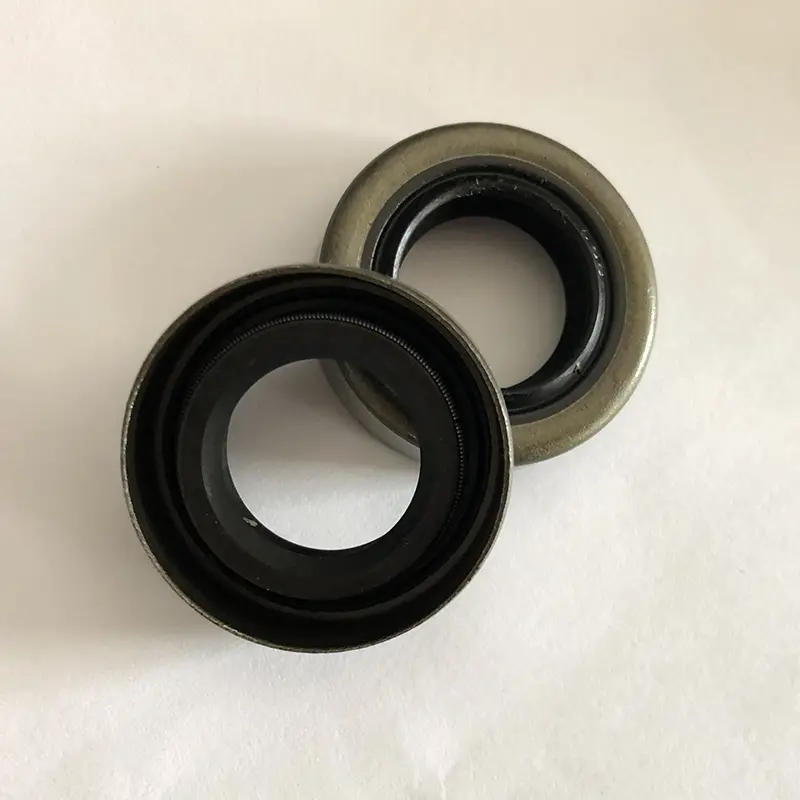

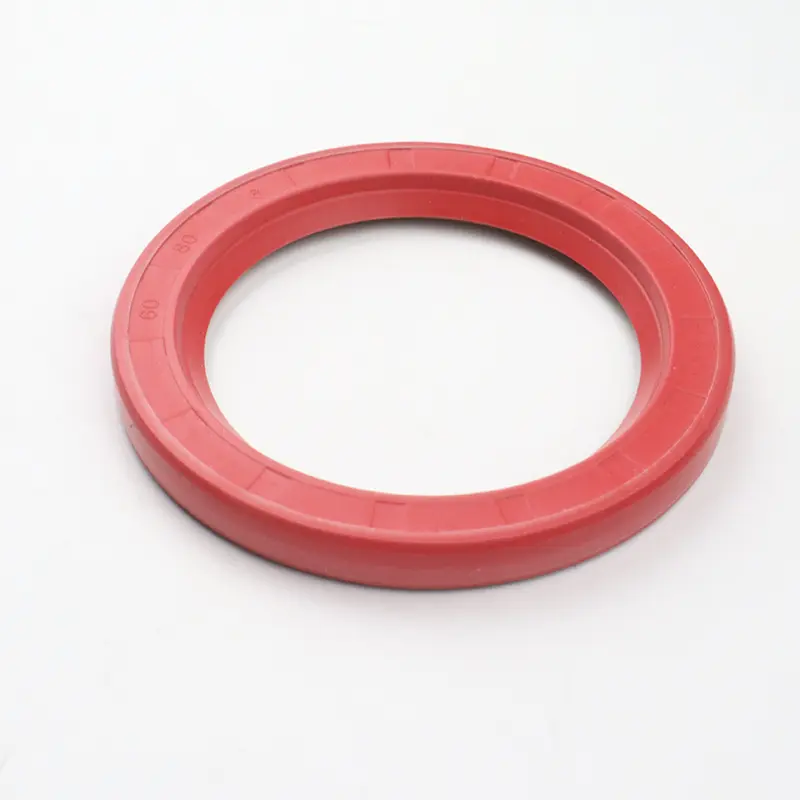

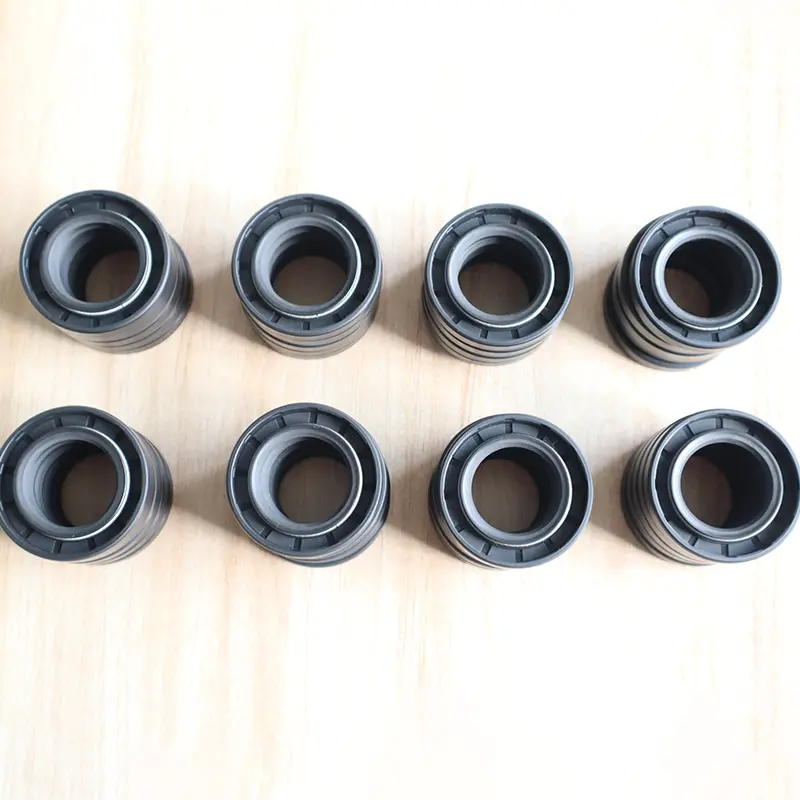

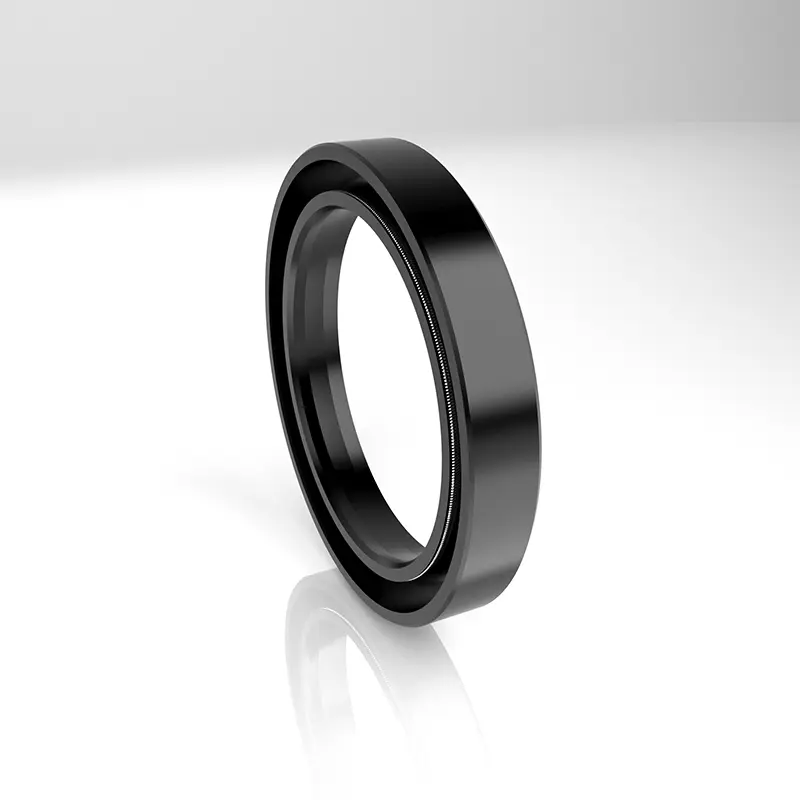

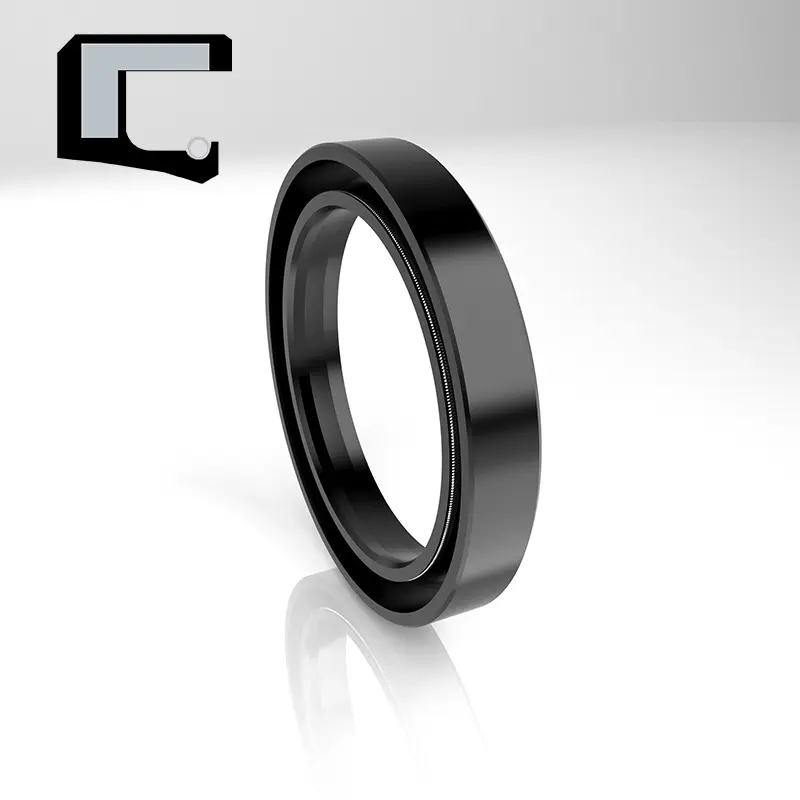

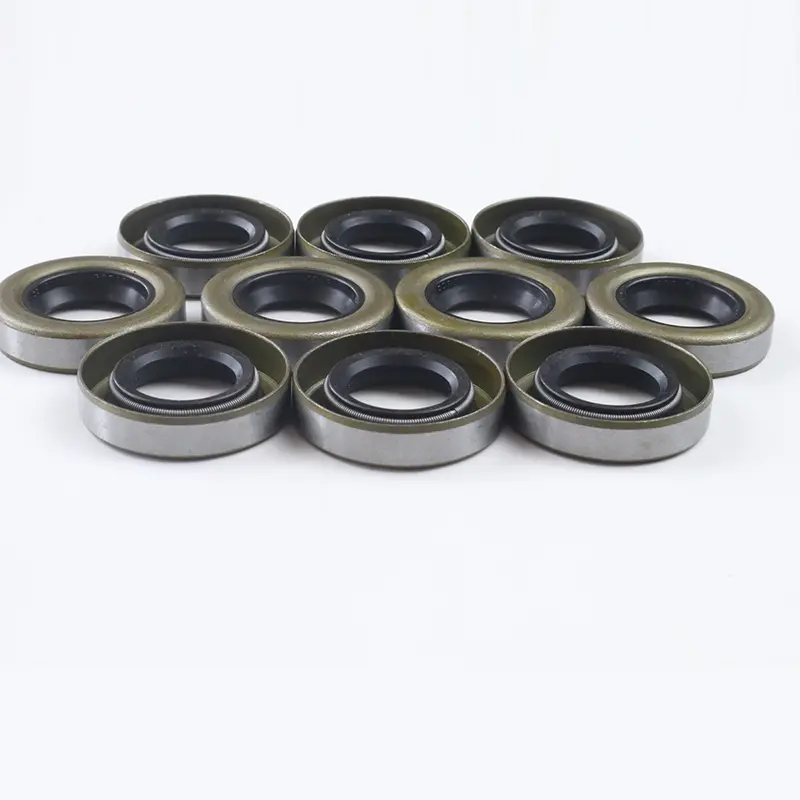

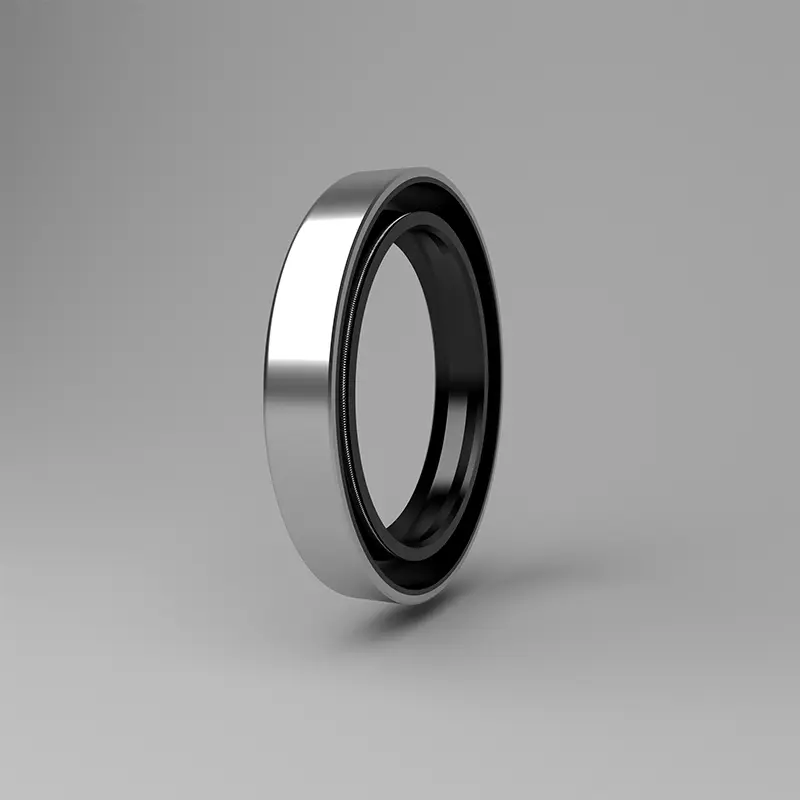

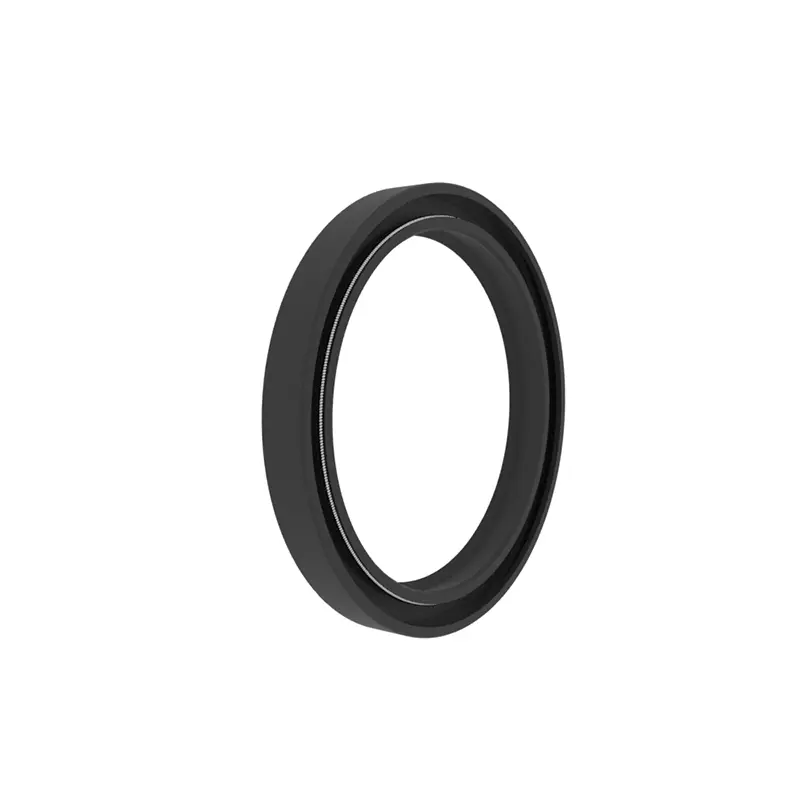

TC / SC / TB / SB olio zigiluak metalezko eskeletoak, malgukiak eta gomazko gorputzek osatzen dute. Eskeleto metalikoak laguntza-eginkizuna du, eta udaberriak ezpainaren zigilatzera indar erradiala aplikatzen du. TC / TB-k hauts-froga-ezpain laguntzaileekin hornituta daude, eta egokiak dira alde batetik bestera eta hautsa babesten dutenean. TB / SB metalezko kanpoko zirkulua da, olio zigilua sendoagoa eta zehatzagoa bihurtzen duena barrunbean, baina kanpoko zirkuluaren zigilatzeko gaitasuna biskositate baxua eta gas-euskarria. Instalazioan zehar kanpoko zirkuluan zigilatzailea aplikatzea gomendatzen da.

Presio handiko petrolioaren olio zigiluaren RCTCV funtzioak, oro har, irteerako piezen transmisio zatietan lubrifikazioa behar duten piezak isolatu behar dira, olio-ihesa lubrifikatzea saihesteko.

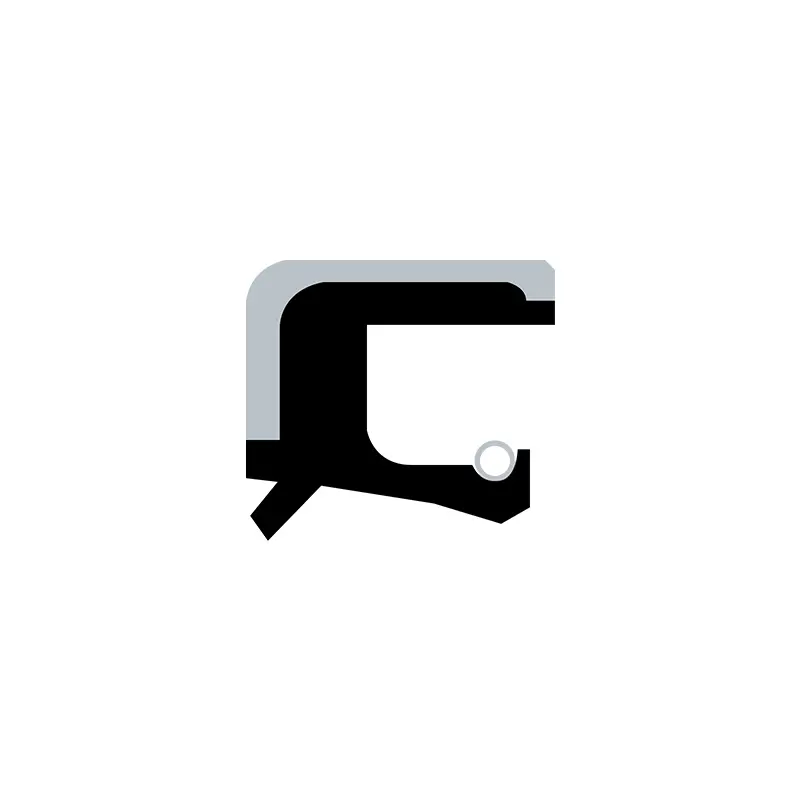

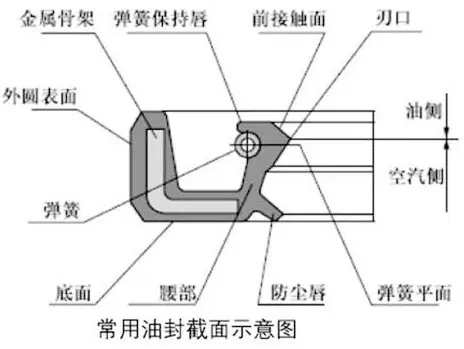

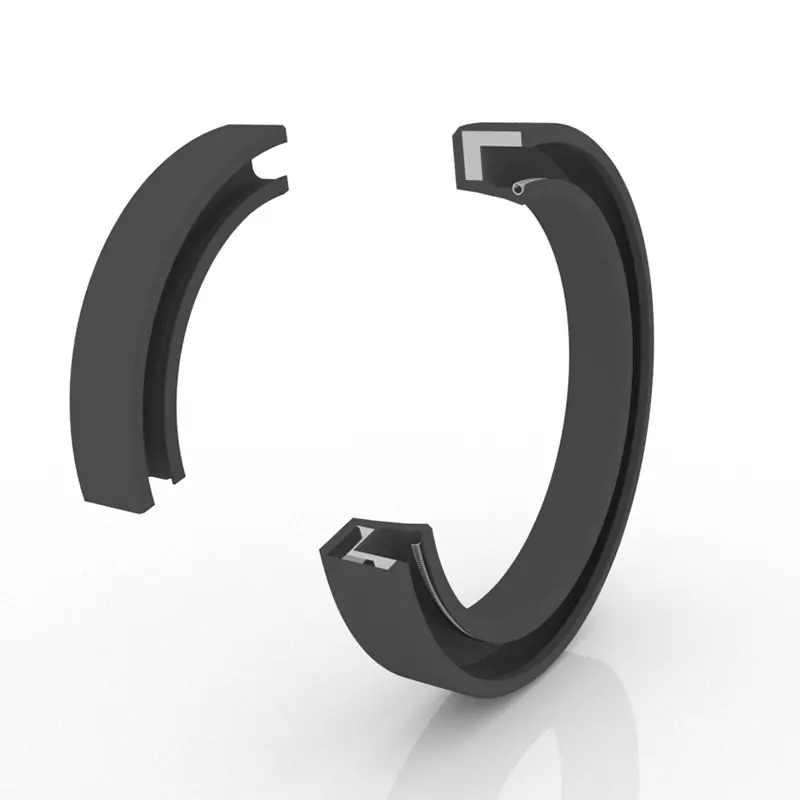

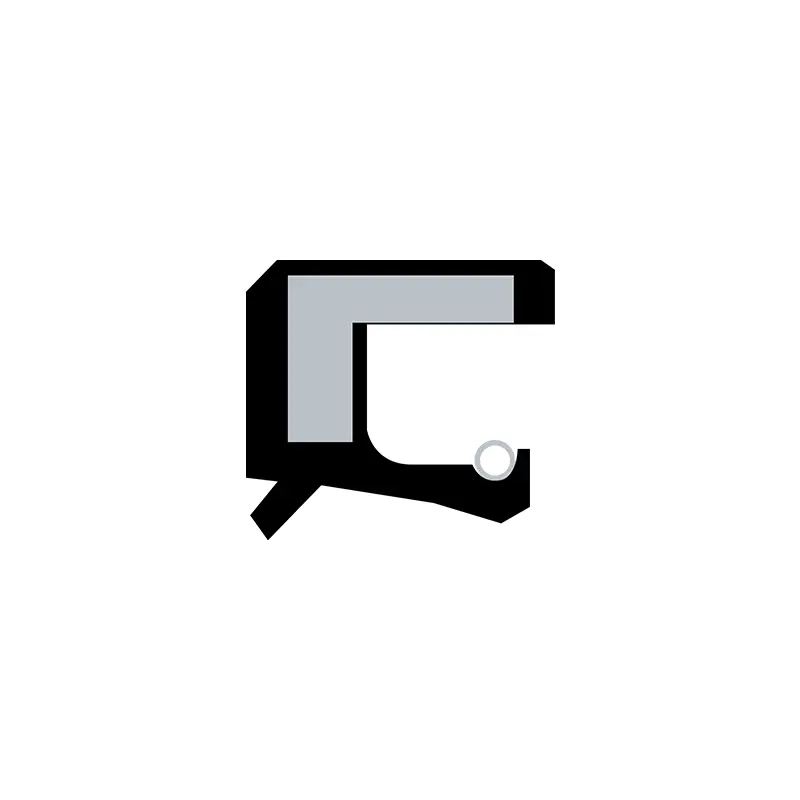

Eskeleto olioaren zigiluaren egitura hiru zatiz osatuta dago: gorputza zigilatzea, hezurdura eta auto-estutze-udaberria sendotuz. Zigilatzeko gorputza beheko aldean, gerrian, punta-puntako eta ezpaina zigilatzen ditu zati desberdinen arabera. Normalean, estatu librean eskeleto olio zigiluaren barruko diametroa ardatz diametroa baino txikiagoa da eta nolabaiteko "interferentzia zenbateko" du. Hori dela eta, petrolioaren zigilua olioaren zigiluan sartzen denean, olioaren zigiluaren ertzaren indar elastikoa eta bobina estutzen duen udaberriaren uzkurduraren indarrek ertzean estutze erradiala sortzen dute, eta horrela zigilatzeko efektu onena lortzen da.

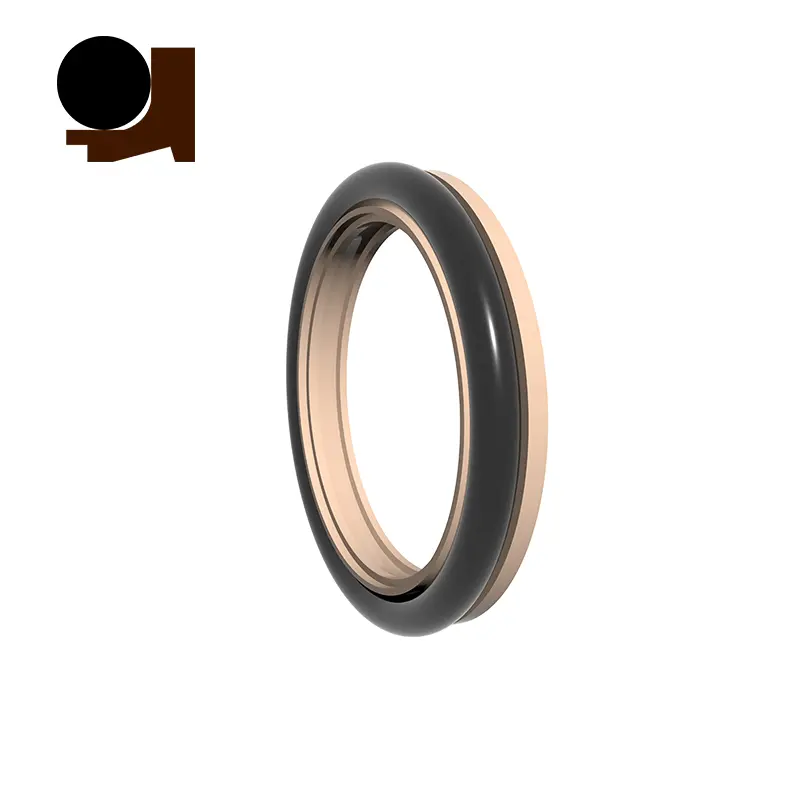

Presio handiko petrolioaren zigiluaren RCTCN-k presioaren erresistentziako eskeleto diseinu orokorra du, ezpainen deformazio txikia duena, eta presioaren aurkako egoeretan ardatz birakariak zigilatzeko erabiltzen da.

Produktuen ezaugarriak eta aplikazioak:

Ertzaren ezpain birakariak Instalazioaren egitura eta baldintzak

1. Ardatz materiala: karbono altzairua eta altzairu herdoilgaitza erabiltzen dira normalean. Chrome Plating abiadura handiko HRC40-45 erabiltzen da.

2.. Ardatz birakaria eta zirrikitua diseinatzea: ardatzaren azalera leuna da eta burrinak kentzen dira. Espiralen tratamenduaren markak ponpaketa-efektua sortuko dute eta ihesak eragingo dituzte. Gomendagarria da Olioaren zigilua instalatzeko pieza ehotzea RA0.1-0.5UMaren gainazal zakarrarekin. Eta leunagoa bihurtzen da abiadura handitzen doan heinean.

Instalazio eta desmuntatzeko beharretarako, ardatza eta zirrikituak biribildu edo biribildu behar dira. 1. eta 2. irudietan erakusten den moduan.

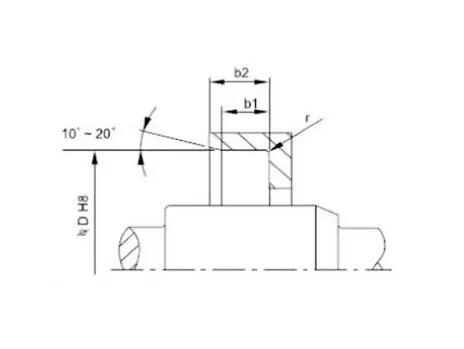

1. irudia Groove Chamfer Design

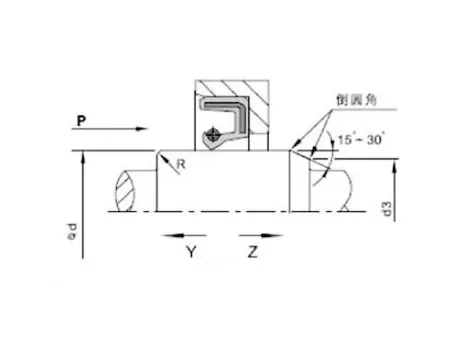

2. irudia Chamfer ardatz biratzeko diseinua

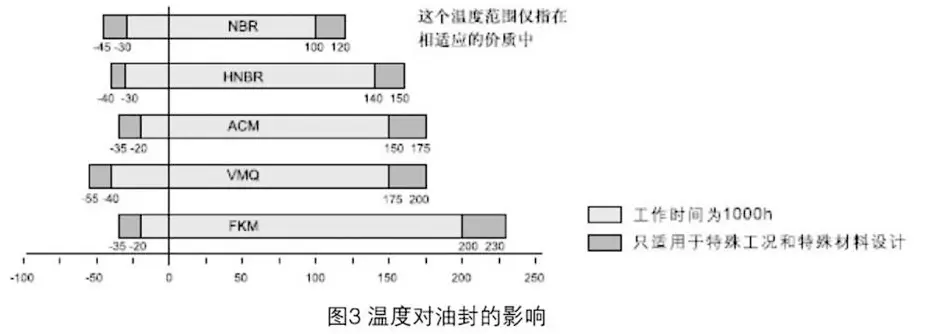

Badira uhin-ezpainen zigiluen zigilatze efektuari eragiten dioten dozenaka faktore. Petrolioaren zigiluaren material eta egituraz gain, beste faktoreak, hala nola, ertainak, tenperatura, presioa, lubrifikazioak, abiadura, zimurtasunak eta abar bezalakoak, gainera, zigilatze efektuari zuzenean eragiten diote, eta faktore horiek maiz elkarren artean elkarreragiten dute. Hurrengo taula erabiltzailearen erreferentzia soilik da.

Ardatz birakariaren ezpainen zigiluak instalatzea: instalazio zaindua petrolio zigiluak ondo funtziona dezan ezinbestekoa da.

Instalazio-diagrama (barrunbearen instalazioa)
Instalazio metodo egokia	Lan baldintza aplikagarriak	Instalazio metodo okerra
	Olio zigiluaren amaiera aurpegia barrunbearen amaierako aurpegiarekin huts egiten denean soilik aplikagarria da. Presionatzeko gailua azkar mugitzen denean, petrolioaren zigilua zuzen jarri behar da, bestela sakatu daiteke.
	Egokitzeko egokia da petrolioaren zigiluaren amaiera amaierako aurpegia baino txikiagoa dela. Presio gailua azkarrago mugitzen denean, olio zigilua ere ondo kokatuta egon daiteke. Hala ere, egiturazko egiturazko mota honek ez du kokapen erradialik, beraz, plater lauaren bertikaltasun axiala eta presio-gailuaren presio ardatzeak zehaztasun jakin batera iritsi behar du.
	Petrolioaren zigiluaren amaierako aurpegia barrunbearen amaierako aurpegia baino txikiagoa den egoeran dago. Presio gailua azkar mugitzen denean, beharrezkoa da petrolioaren zigilua behar bezala jartzen dela ziurtatu, bestela, sakatu daiteke.
	Presio ekipoik gabe mantentzeko edo instalazio baldintza sinpleetarako bakarrik da egokia. Instalazio prozesua ezin da erabat modu uniformean sakatuta, instalazio arazo ezberdinak gertatuko dira ezinbestean. Instalazioan desbideratze erradiala saihestea da batez ere, olio zigilua deformatzea eragin dezakeena, edo kautxuaren estrusioaren kalteak pausatutako pausatzean eragindako pausoak (kanpoko zirkulua) kaltetzeak eragindako pausuak eragindako pausuak eragindako pausuak. Beraz, instalazio metodo hau ez da normalean gomendagarria.

TC / SC / TB / SB olio zigiluak:

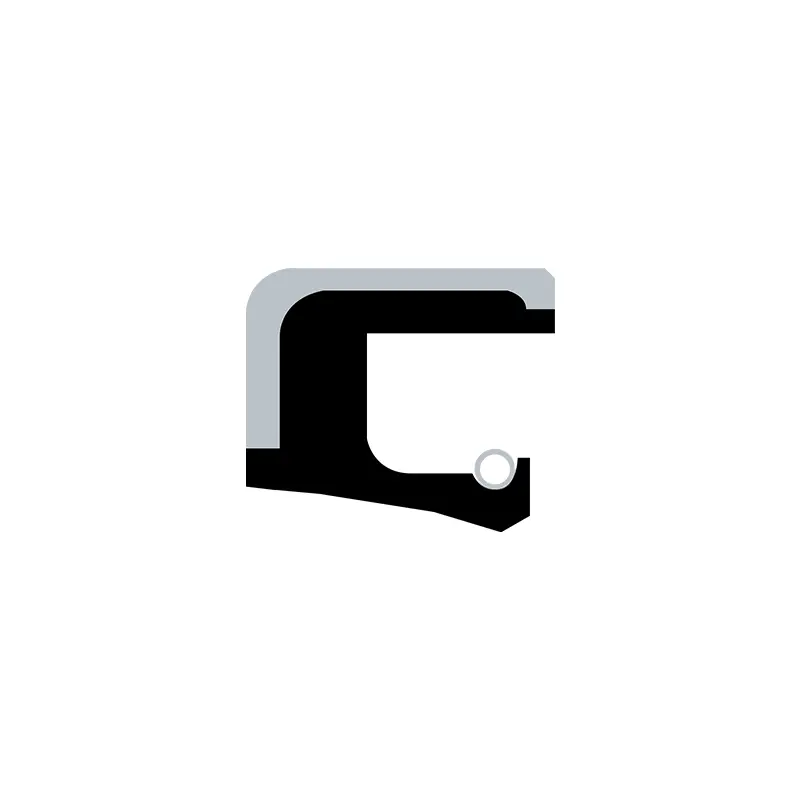

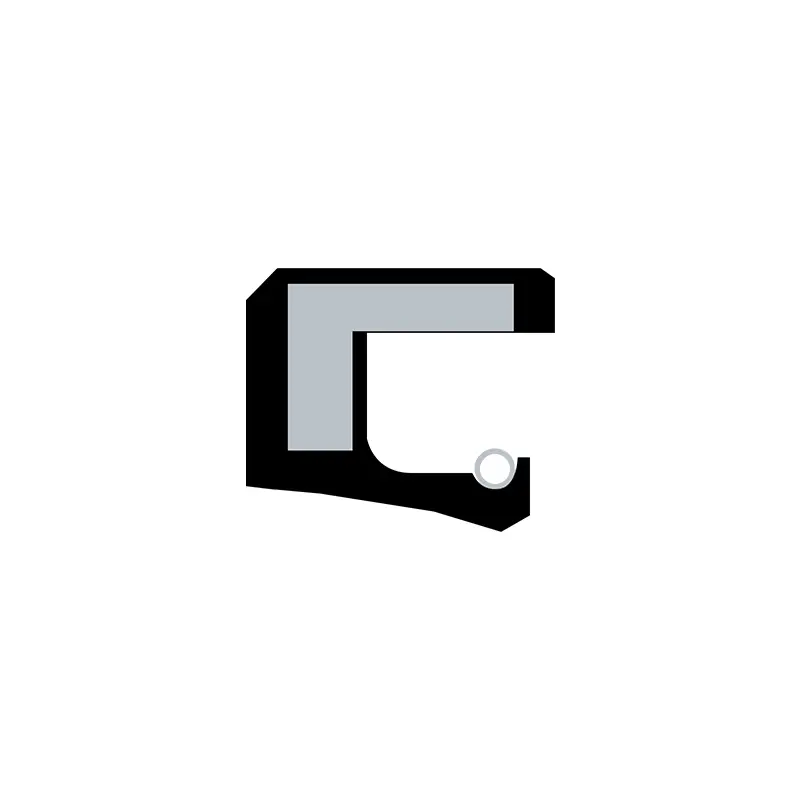

Zeharkako forma	Eredu	Eskabide	Presio	Tenperatura	Abiadura	Bitarte	Material
	Zaldi	Zigilatzea, hautsa	0,03MPA	-30 ~ + 160	20m / s	Olio lubrifikatzailea, koipea	NBR / FKM + Karbono altzairua
	M	Searing
	Zehatze	Zigilatzea, hautsa		-30 ~ + 100	25m / s	Ura, olioa, koipea	NBR + Karbono altzairua
	Konektatuta	Searing
