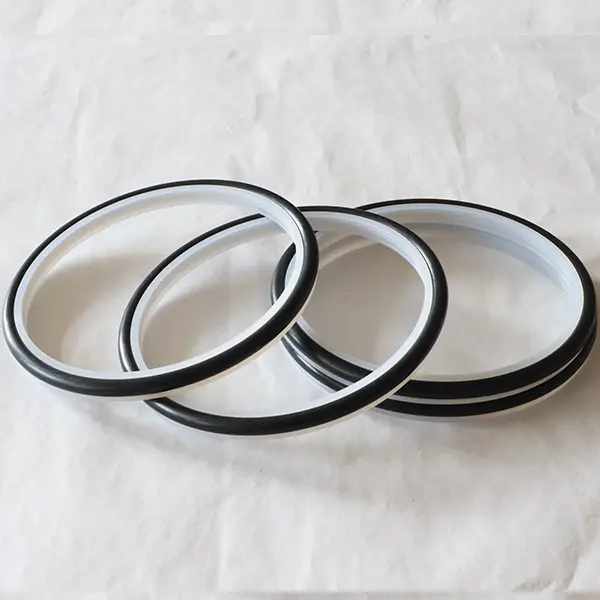

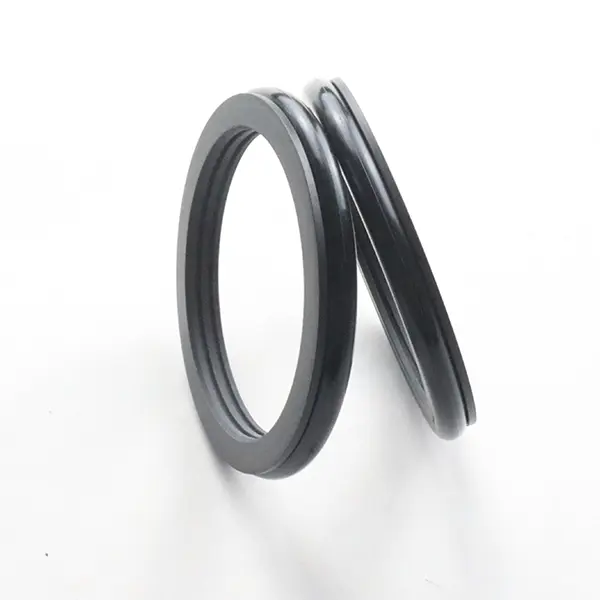

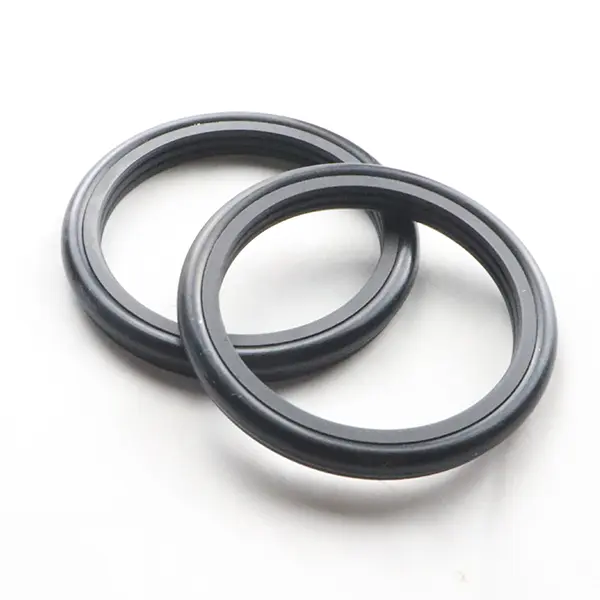

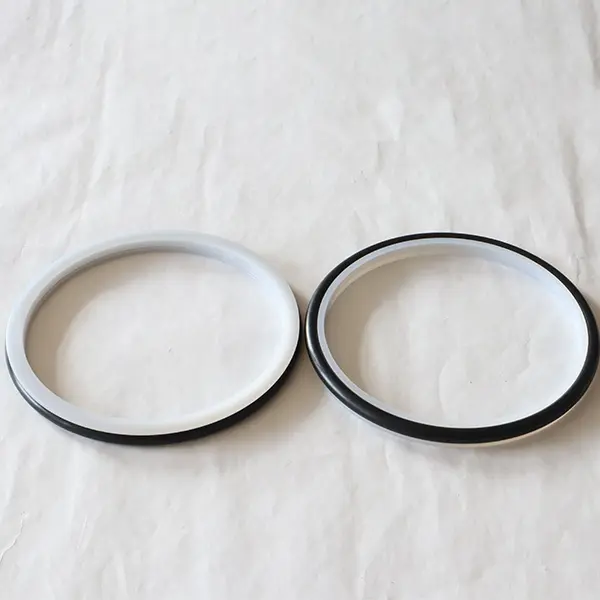

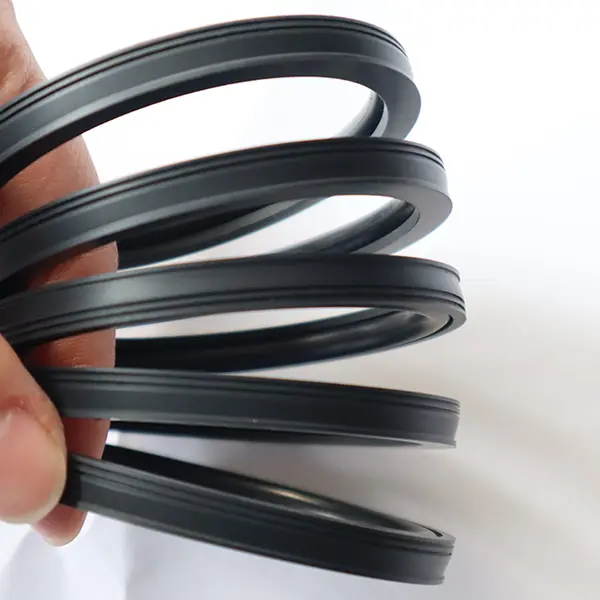

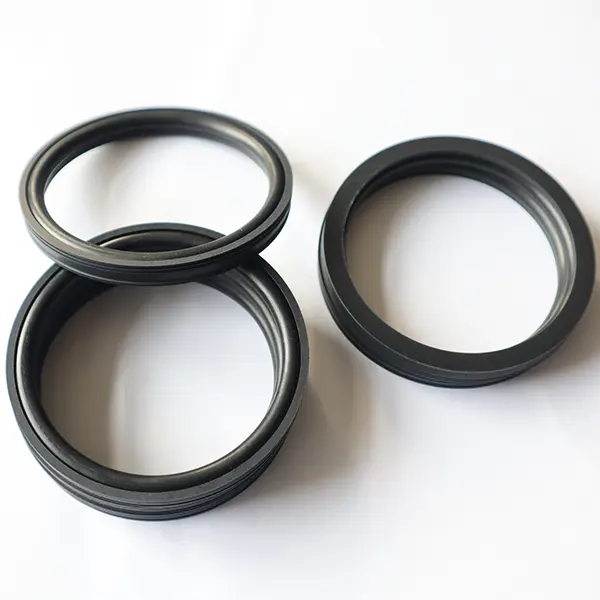

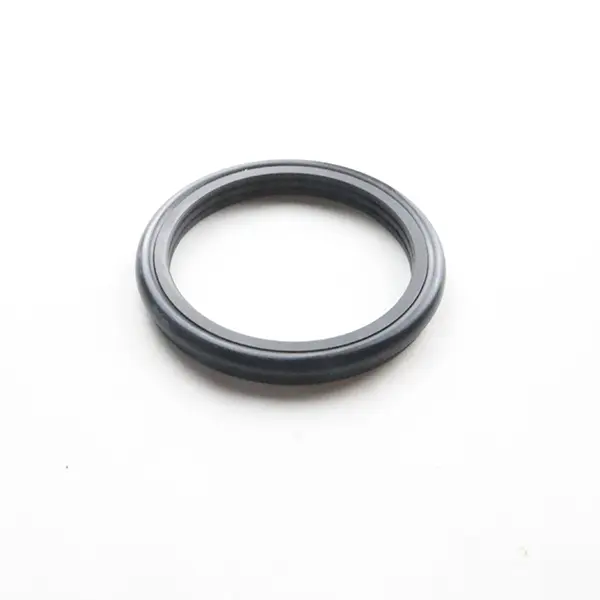

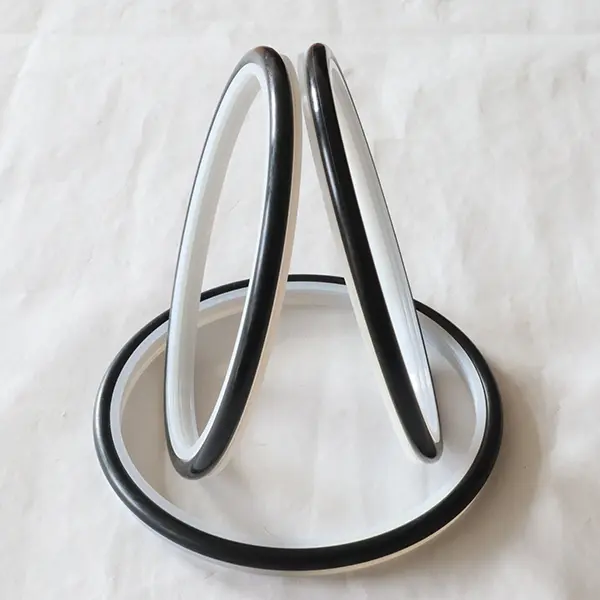

Ruichen Seal Zementu lohirako zigilu birakariak errendimendu handiko ingeniaritzako hortz-haginak eta o itxurako gomazko eraztunak dira. Lan baldintza gogorretarako egokiak dira, hala nola, ponpak, lokatz ponpak, torlojuak, zulaketa-zulaketak, petrolioaren esplorazio ekipamenduak eta hormigoizko nahasteko landareak. Bi modeloetan banatuta daude: RC2061 eta RC2062.
Biak RC2061 eta RC2062 modu bakarreko zigilatzeak eta mugimendu hidraulikoak zigilatzeko egokiak dira. Bizitza luzeko ezaugarriak, marruskadura baxua, zigilatze ona, espazio estrukturala eta instalazio erraza, erabilera eta mantentze erraza dute. Zigilatzeko ezpain eta lodiera optimizazio bereziak zigilatzeko efektu ona du, zementuzko lohiak bezalako euskarri gaiztoetan ere. Slury Media zigilatzeko erabiltzen denean, koipe-lubrifikazioa gomendatzen dugu bi zigilu (edo gehiago) artean.
Produktuen ezaugarriak eta aplikazioak:
Produktuaren ezaugarriak:
Bizitza luzea: funtzio handiko ingeniaritza plastikoen eta kautxuaren konbinazioa, iraunkortasun sendoa.
Marruskadura baxua: diseinu optimizatuak erresistentzia murrizten du eta eraginkortasuna hobetzen du.
Zigilatze bikaina: ezpainetako ezpainen diseinu berezia, zementu lohia bezalako komunikabide gaiztoetarako egokia.
Egitura trinkoa: espazioaren diseinu txikia, instalazio erraza eta mantentzea.
Lan baldintza gogorrei dagokienez: lokatza eta zementuzko lohiak bezalako euskarrietarako diseinatua, errendimendu egonkorrarekin.
Aplikazio eszenatokiak:
Petrolioaren esplorazio ekipamendua, hala nola plunger ponpak, lokatz ponpak, torloju zulaketak, zulaketa-zulaketak, etab.
Eraikuntzarako makineria eta ekipamendua, hala nola konkretu nahasketa estazioak.
Media gaiztoekiko erresistentzia eta erresistentzia eta erresistentzia behar duten erresistentzia eta erresistentzia behar duten beste zigilu hidrauliko hidraulikoak.
Abantaila teknikoak:
Ezpainetako eta Lodiera Optimizaziorako Diseinua Muturreko lan baldintzetara egokitzeko.
Instalazio erraza, mantentze kostu baxua eta zerbitzu luzeko bizitza.
Higadura handiko eta kutsadura handiko ingurune gogorrei aplikagarria.
Erabilera iradokizunak:
Lokatz komunikabideetarako erabiltzen denean, bi (edo gehiago) zigiluen artean koipeztatzea eta lubrifikatzea gomendatzen da zigiluaren bizitza zabaltzeko.

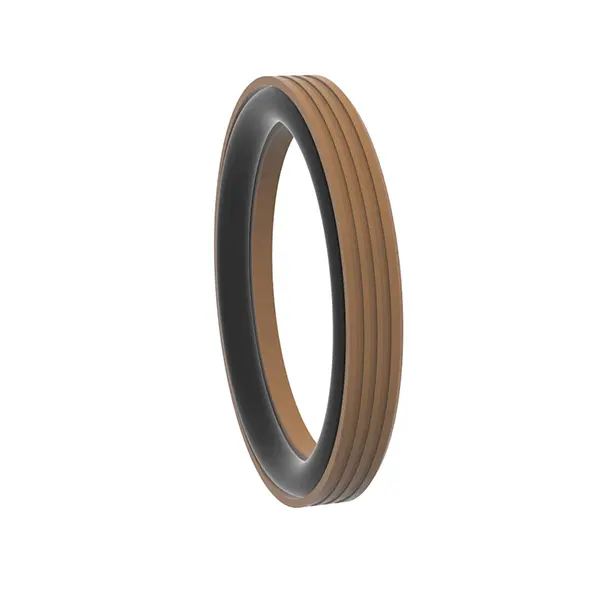

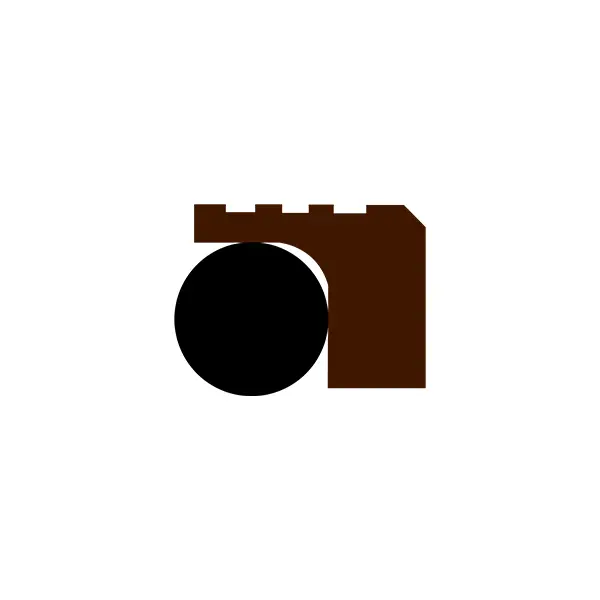

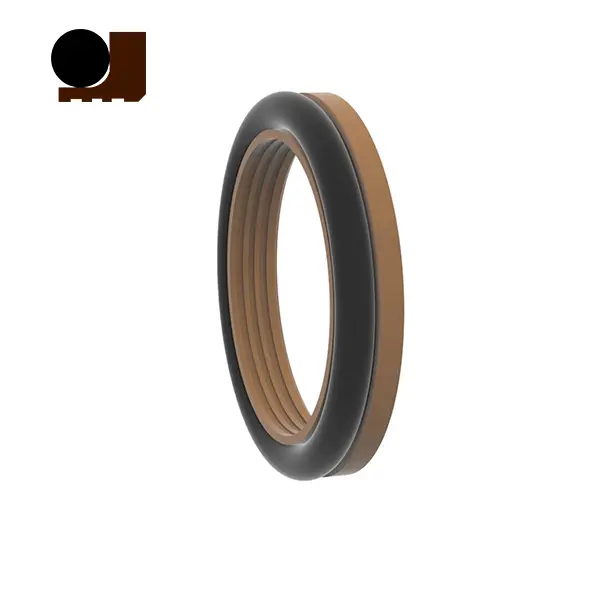

RC2061
Lan baldintza aplikagarriak (muga balioak ez dira aldi berean agertu behar)
| Presio (MPA) | Tenperatura (℃) | Abiadura (m / s) | Bitarte | |
| Mugimendu elkarrekiko | Biraketa mugimendua | |||
| ≤100 | -35 ~ + 100 (O-Ring NBrekin bat datozenak) | ≤6 | ≤2 | Olio hidraulikoa, emultsioa, ura, lokatza, petrolio gordinak, etab. |
| -20 ~ + 200 (O-Ring FKM bat datozenak) | ||||
Materialen hautaketa
1. Bat datozen o eraztun materialak hauta daitezke: R01 Nitrile kautxua (NBR), R02 fluororubber (FKM), etab.
2. Zigilatzeko eraztunaren materiala: PTFE4 material estandarra, beste aukerako materialak PTFE2 / PTFE3 / PTFE5 / UPE / PK1 / PK2 / PK2, etab.
Adibidez
Agindu eredua RC2061-80 * 91.7 * 7,6-PTFE4-R01 Model-Shaft Diametroa * Groove Diametroa * Groove zabalera-materialaren kodea

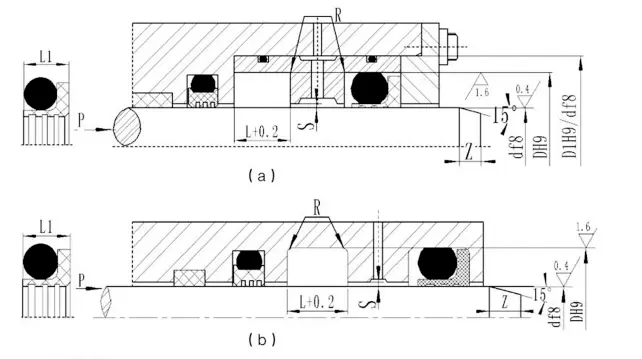

Zehaztapenak (parametroen barrutik edozein tamaina eskuragarri dago)

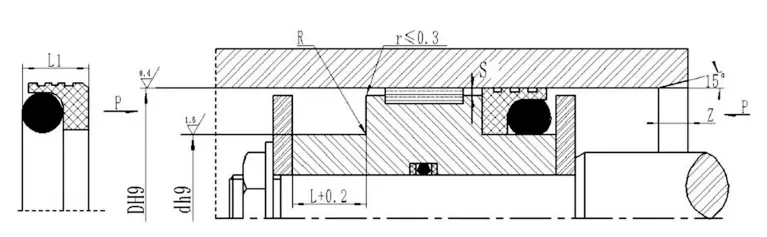

| Ardatzaren diametroaren barrutia Kalitate D f8 RC2061 | Ardatzaren diametroaren barrutia Mota astuna D f8 RC2061-Z | Groove diametroa D h9 | Groove zabalera Kerr+0.2 | Zigiluaren zabalera L1 | Txoko biribilak Rmaax | Radial Clearance Smax | Finfe Kirm | O-ring alanbre diametroa | ||
| <10MPA | <20mpa | <40mpa | ||||||||
| 5 ~ 15,9 | - | D + 6 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | d + 8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | d + 11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107,9 | d + 15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | d + 19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Oharra: 1.30mm ardatz diametroa lortzeko, groove irekia gomendatzen da.
2. Zigilu birakaria egiteko, ardatz birakariaren gainazaleko gogortasuna HRC ≥58 izatea gomendatzen da.
3. 30mpa baino handiagoa da presioagatik, H8 / F8 estrusio-hutsuneari gomendagarria da.

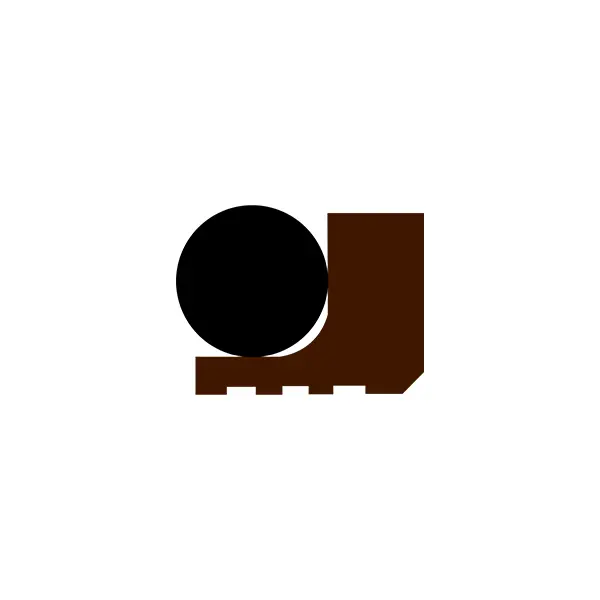

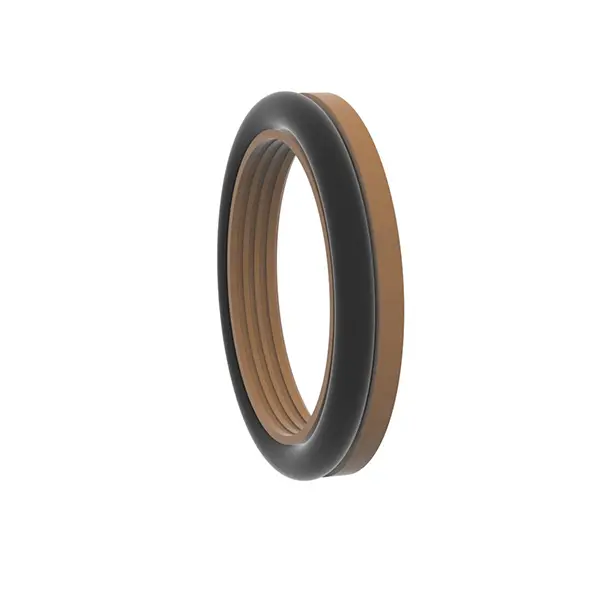

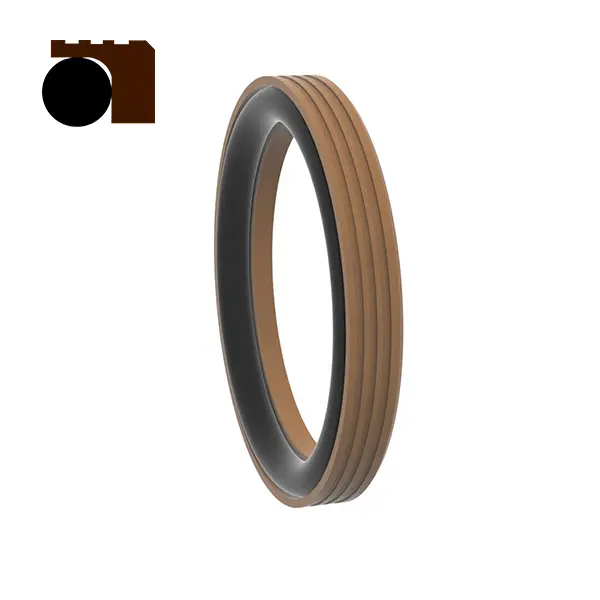

RC2062 Lan baldintza aplikagarriak (muga balioak ez dira aldi berean agertu behar)
| Presio (MPA) | Tenperatura (℃) | Abiadura (m / s) | Bitarte | |
| Mugimendu elkarrekiko | Biraketa mugimendua | |||
| ≤100 | -35 ~ + 100 (O-Ring NBrekin bat datozenak) | ≤6 | ≤2 | Olio hidraulikoa, emultsioa, ura, lokatza, petrolio gordinak, etab. |
| -20 ~ + 200 (O-Ring FKM bat datozenak) | ||||
Materialen hautaketa
1. Bat datozen o eraztun materialak hauta daitezke: R01 Nitrile kautxua (NBR), R02 fluororubber (FKM), etab.
2. Zigilatzeko eraztunaren materiala: PTFE4 material estandarra, beste aukerako materialak PTFE2 / PTFE3 / PTFE5 / UPE / PK1 / PK2 / PK2, etab.
Adibidez
Agindu eredua RC2062-80 * 68.3 * 7,6-PTFE4-R01 Model-Zilindro Diametroa * Groove Diametroa * Groove zabalera-materialaren kodea
Zehaztapenak (parametroen barrutik edozein tamaina eskuragarri dago)
| Apertura-tartea Mota estandarra D h9 Rc2062 | Apertura-tartea Mota astuna D h9 RC2062-Z | Groove diametroa D h9 | Groove zabalera Kerr+0.2 | Zigiluaren zabalera l1 | Txoko biribilak rmax | Erradialen garbiketa smax | Finfe Zlau | O-ring alanbre diametroa | ||
| <10MPA | <20mpa | <40mpa | ||||||||
| 8 ~ 12,9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Oharra: 1. Zilindroaren diametroa ≤ 30mm, Groove irekia erabiltzea gomendatzen da.
2. 30mpa baino handiagoa izan da presioagatik, H8 / F8 erabiltzea gomendatzen da estrusio hutsuneagatik.
