FEP/PFA kapsulatutako O-ringek kautxuaren elastikotasuna eta zigilatzeko gaitasunak Tefloiaren erresistentzia kimikoarekin konbinatzen dituzte. Teflon FEP edo Teflon PFA geruza mehe samarrean sartutako silikonazko edo fluorokautxuzko nukleo batez osatuta daude.
O-eraztun hauek marruskadura, hantura, presio handiko eta konpresio-multzoarekiko erresistentzia bikaina eskaintzen dute. Zigilatzeko egonkortasun handiagoa eskaintzen dute, ekipoen isurketak eta piezak ordezkatzeko maiztasuna nabarmen murrizten dituzte, eta zigilatzeko aplikazioetarako egokiak dira, hala nola, manufaktura, elikagaien prozesatzeko, farmazeutiko eta aeroespazialeko industrietan.
Materiala: Teflon FEP eta Teflon PFA kimikoki antzekoak dira, baina Teflon PFAk tenperatura altuko erresistentzia handiagoa eskaintzen du Teflon FEParekin alderatuta.
Teflon FEP enkapsulazioa: -60°C-tik 205°C-ra (260°C jasan dezake denbora laburrean)
Teflon PFA enkapsulazioa: -60°C-tik 260°C-ra (300°C jasan dezake denbora laburrean)
1. Erresistentzia kimiko nabarmena; ia euskarri kimiko guztiekin bateragarria
2. Funtzionamendu-tenperatura sorta zabala
3. Konpresioaren erresistentzia ona
4. Marruskadura txikia
5. Hanturarekiko erresistentzia bikaina
6. Presio handiko erresistentzia
7. Zigilatzeko iraunkortasun handia eta zerbitzu-bizitza luzea
Ponpak eta balbulak, erreakzio-ontziak, zigilu mekanikoak, iragazkiak, presio-ontziak, bero-trukagailuak, galdarak, hodi-bridak, gas-konpresoreak, etab.
Prozesamendu kimikoa, hegazkinen fabrikazioa, farmazia, petrolioa eta kimikoen garraioa, petrolioa fintzea, filmaren fabrikazioa, hozte ingeniaritza, elikagaien prozesatzea, papergintza, tindagaien fabrikazioa, pintura ihinztatzea, etab.
|

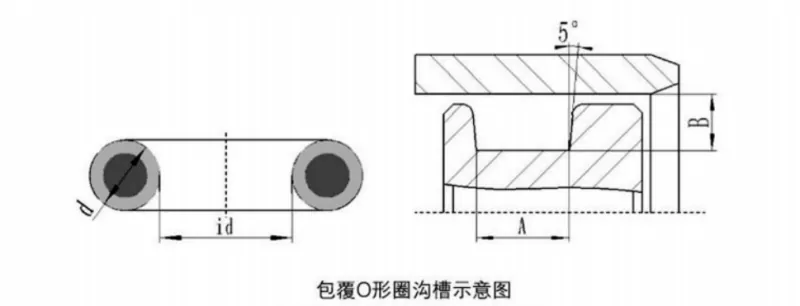

Hariaren diametroa d |
A (mm) |
B (mm) |
||
|
Zigilu estatikoa |
Zigilu dinamikoa |
Zigilu pneumatikoa |
||
|
1.78 |
2.36/2.49 |
1.42/1.52 |
1,55/1,60 |
1,63/1,65 |
|
2.62 |
3,56/3,68 |
2.08/2.21 |
2.29/2.36 |
2.39/2.44 |
|
3.53 |
4,75/4,88 |
2.82/3.00 |
3.10/3.18 |
3.22/3.28 |
|
5.33 |
7.14/7.26 |
4,27/4,52 |
4,67/4,80 |
4,90/4,95 |
|
6.99 |
9,63/9,65 |
5,59/5,89 |
6.15/6.27 |
6,43/6,48 |
1. Kapsulatutako O-ringa instalatuta dagoen edo kontaktua egiten duen gainazalek leunak izan behar dute eta errebarik, zirrikiturik edo ertz zorrotzik gabe. Zuloaren gainazaleko zimurtasuna 1,6 μm-koa izan behar du eta ardatzarena 0,8 μm-koa.
2. Aplikatu olio edo koipe garbi eta arina kapsulatutako O-eraztunaren gainazala eta elkartze-azalak lubrifikatzeko.
3. Ardatz gainean instalatzea zaila bada, busti O-ringa ur beroan minutu batzuetan zabaltzeko; honek eraztuna bigundu eta zabaltzen du, instalazioa erraztuz. O-eraztuna epel dagoen bitartean instalatzeak bere jatorrizko neurrietara itzultzeko aukera ematen du hoztean.
4. Saihestu kapsulatutako O-eraztuna gehiegi okertu, teflon estaldura zimurtu egin daitekeelako eta, ondorioz, errendimendua kaltetu.
O-eraztun kapsulatuetarako gomendatutako konpresio-tasa hauek hauek dira:
Zigilatze estatikoa:% 15-% 20
Zigilatze dinamikoa: %10-%12
Aplikazio pneumatikoak: %7–%8
Benetako konpresioa funtzionamendu-baldintzetan oinarrituta zehaztu behar da, batez ere zigiluaren lan-presioa bezalako faktoreetan.
Helbidea
No.1 Ruichen Road, Dongliuting industria parkea, Chengyang barrutia, Qingdao hiria, Shandong probintzia, Txina
Tel
Posta elektronikoa
