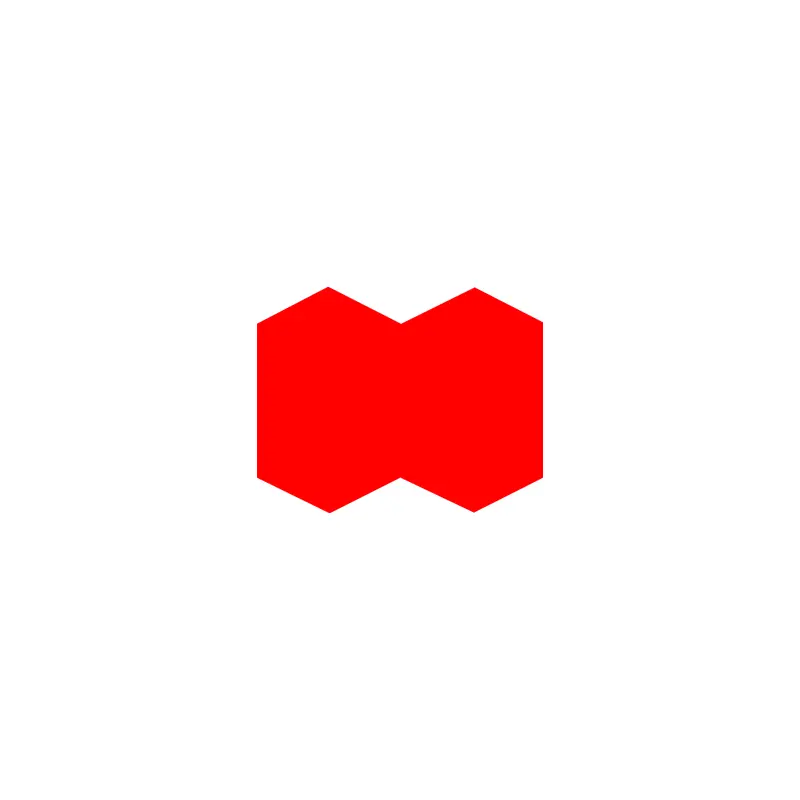

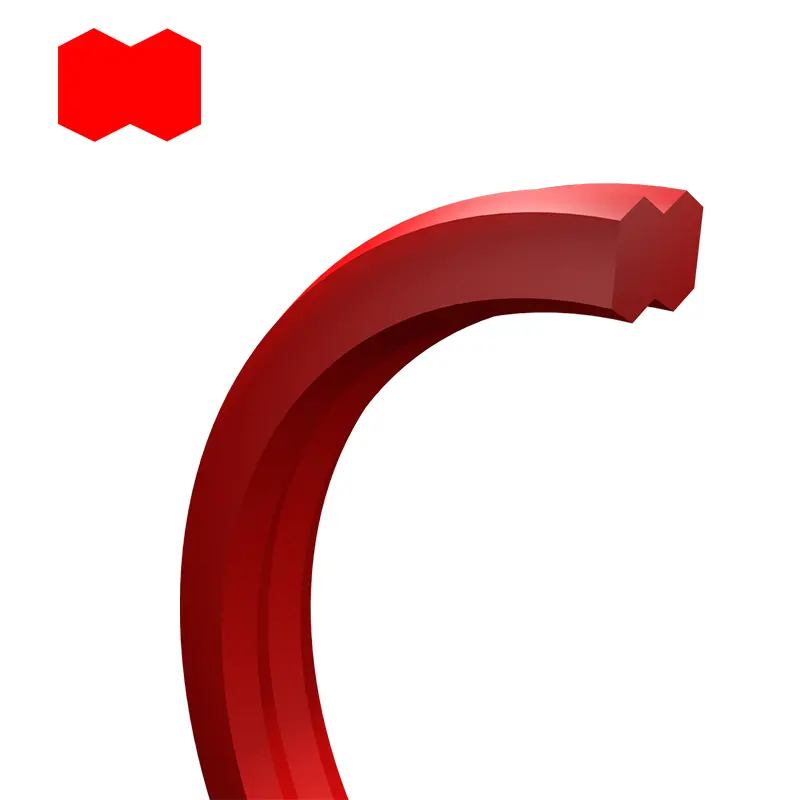

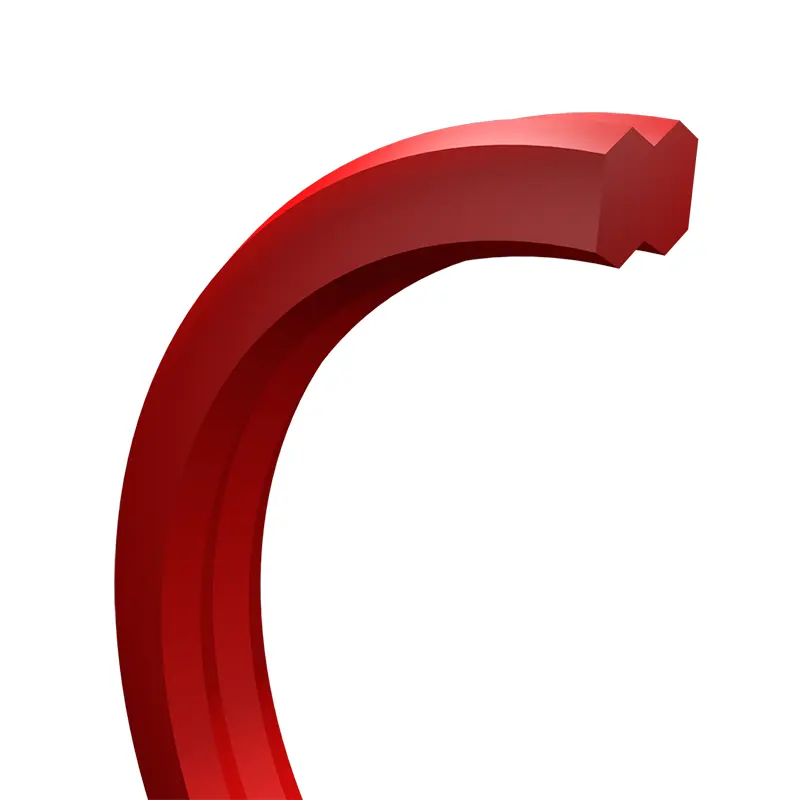

Egungo zilindro hidraulikoaren diseinuan, O-eraztunak edo O-ring + atxikitzeko eraztun konbinazioa zigilu estatiko gisa erabiltzen dira batez ere. Hala ere, zigilatze irtenbide honek zenbait arrisku ditu muntaian zehar, eraztuna bihurritu daitekeelako eta atxikitzeko eraztunaren posizioa ezin da optimoa izan. Irtenbide honek presio-pultsazioaren eta zikinkeriaren intrusioaren kasuan ere desabantailak erakusten ditu. Kasu honetan, dumbbell formako zigilatzeko eraztuna ordezko aproposa erabil daiteke jatorrizko bakarreko zigilu hidrauliko estatiko gisa.
Produktuen ezaugarriak eta aplikazioak:
Datu teknikoak
Presioa: 50MPA arte.
Tenperatura: -35 ℃ ... + 110 ℃.
Materiala: poliuretanoa.

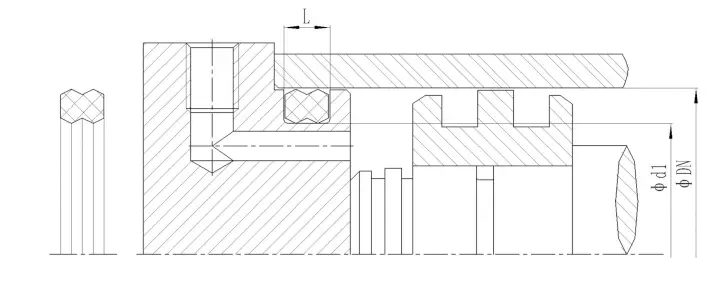

Instalazio baldintzak
(1) Instalazioaren CHFFER C-k W (MM) uraren sakoneraren balioaren arabera hautatzen da
W <3 denean; C≥3.
W> 3 denean; C≥5.
(2) Azalera akabera
| Zigilu mota | Azalera | Noiz | Nuke | Rmaax |
| Zigilu erradiala | Artzainak (Pistoi, Pistoi, Shaft) | ≤1.6 | ≤6.3 | ≤10 |
| Groove Behean | ≤3.2 | ≤6.3 | ≤16 | |
| Groove Alde | ≤3.2 | ≤6.3 | ≤16 |
(3) Dumbbell formako zigilatzeko eraztunak ez du ihesik ondorengo proben arabera eta estrusioarekiko erresistentea da.
|
|
Tentsio handiko proba | Presio Pultsazio Proba |
| Presio p | 40 / 52MPA | 30mpa |
| Tenperatura t | 100 ℃ / 80 ℃ | 60 ℃ Gehieneko erregai deposituaren tenperatura |
| Bitarte | Petrolio hidraulikoa HLP 46 | Petrolio hidraulikoa HLP 46 |
| Proba-baldintzetan | 72 | 500000 presio pultsazioa |
(4) Zigilatzeko hutsune optimoa:
Zilindroak Bore - H8
Gida mahuka - G6
Zigilua estrusioarekiko oso erresistentea denez, 0,2 mm-ko erradial zigilatzeko erradiala lor daiteke.
Tenperatura baxuko erabileran, gida mahuka zilindroaren eta pistoi hagaxkak saihestu behar dira.
Instalazioen gomendioak
Abantaila
O-eraztunekin edo O-ring + eraztunekin konparatuz, Dumbbell zigiluek abantaila hauek dituzte:
(1) bihurritze oso erresistentea
(2) Instalatzeko erraza
(3) Zerbitzu luzeko bizitza
(4) Presio handiko erresistentzia
Eskabide
Dumbbell zigiluak zilindro hidraulikoetan erabiltzen dira, adibidez:
(1) Orga jasotzaileak
(2) Eraikuntzarako makineria hidraulikoak
(3) Hidraulika industriala
(4) Makina-erreminta
(5) Injekzio moldatzeko makinak
(6) Prentsa hidraulikoak
(7) kartutxoen balbulak
