Star itxurako zigilatzeko eraztuna

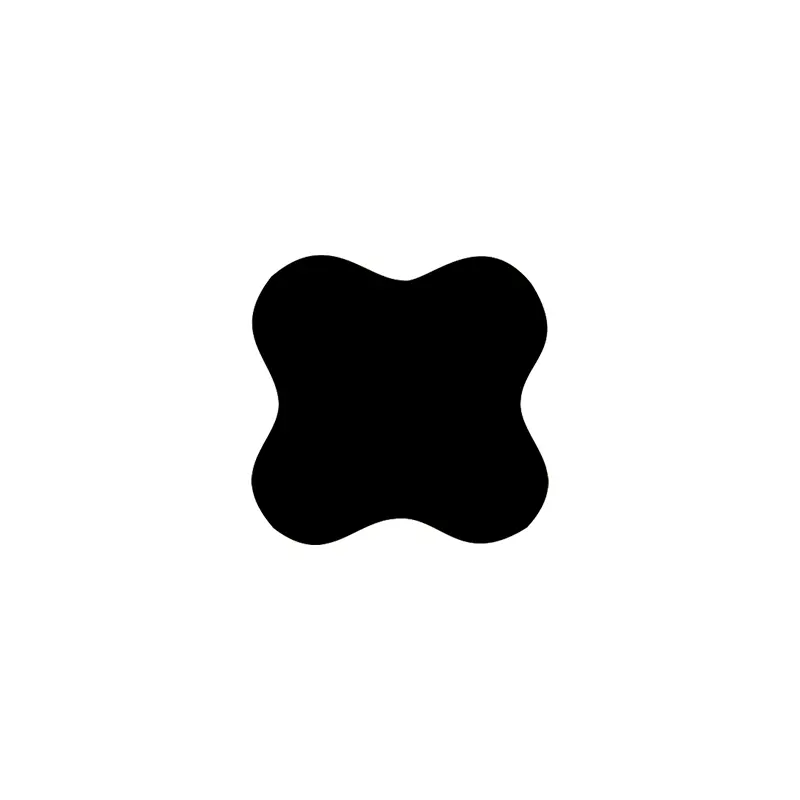

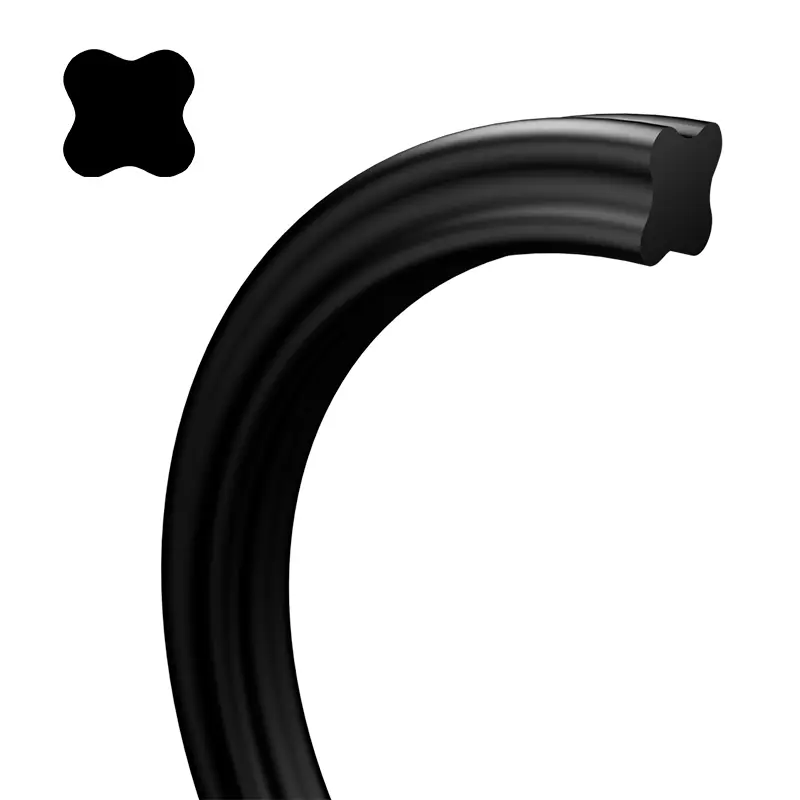

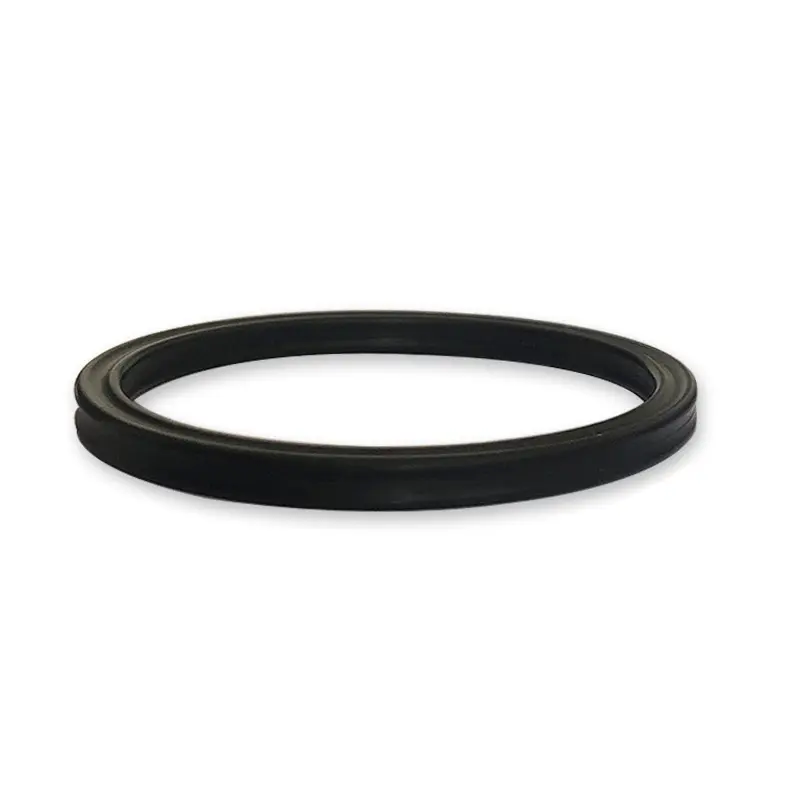

Izar formako zigilatzeko eraztuna X itxurako forma duen lau ezpaineko zigilua da, beraz, X-eraztuna ere deitzen zaio. O-eraztuna oinarri hartuta hobekuntza eta hobekuntza da. Bere zeharkako dimentsioak American As568a estandarraren o-eraztunaren berdinak dira, eta funtsean O-Ring-en erabilera ordezkatu dezake.

O-eraztunarekin alderatuta, izar itxurako zigilatzeko eraztunak lubrifikazio-barrunbea osatzen du ezpain zigilatzaileen artean, marruskadura erresistentzia txikiagoa duena eta abiapuntu txiki bat dituena. Bere flash ertza zeharkako ataleko zati konkretuan dagoelako, zigilatzeko efektua hobea da. Zirkular ez den sekzioa modu eraginkorrean saihestu egiten da martxan jartzean.

Star formako zigilatzeko eraztunaren aplikazio-sorta oso zabala da. Aukeratu material egokia tenperaturaren, presioaren eta ertainaren arabera. Izar formako zigilatzeko eraztuna emandako aplikaziora egokitu ahal izateko, lan parametro guztien arteko elkarrekiko mugak kontuan hartu beharko lirateke. Aplikazio-barrutia zehazterakoan, tenperatura tenperatura, etengabeko tenperatura eta funtzionamendu zikloa kontuan hartu behar dira. Biraketa-aldietan, marruskaduraren beroaren ondorioz sortutako tenperatura igoera ere kontuan hartu behar da.

X formako zigilatzeko eraztun hau auto-estutzen zigilatzeko elementua da. Hasierako estatuan zigilatzeko indarra konpresioaren zenbatekoaren eta materialaren gogortasunaren araberakoa da. Sistemaren presioa handitzen doan heinean, zigilatzeko eraztunaren konpresio deformazioa handitu egingo da eta zigilatze indar osoa handitu egingo da, zigilu fidagarria osatuz.

Produktuen ezaugarriak eta aplikazioak:

Star formako zigilatzeko eraztunen aukeraketa

Zigilatze estatikoa edo mugitzeko lineal elkarrekiko

(1) Zulo zigilatzea: izarreko zigilatzeko eraztunaren barne-diametroa zirrikituarekin bateragarria izan beharko litzateke, edo zirrikituaren beheko diametroaren% 2 baino gutxiago. Aurretik konpresio bidez sortutako aurre-konpresio indarrek zigilu eraztuna bihurritzea eta biratzea eragin dezakete.

(2) Ardatzaren zigilatzea: izarreko zigilatzeko eraztunaren barruko diametroa ardatzaren kanpoko diametroa baino berdina edo zertxobait handiagoa izan behar da,% 1 barruan kontrolatu daitekeena. Zigilu eraztuna errazagoa izango da instalatu eta zerbitzu luzeagoa izatea.

Zigilatze birakaria

Izar formako eraztunaren barruko diametroa 2 ~ 5 ~% 5 ingurukoa da, zigilatzen duen ardatzaren diametroa baino. Zigilu eraztunak marruskadura eta beroa sortuko duelako biraketa erabiltzen denean, eta elastomerrak berotu egingo du berogailuaren ondoren (Joule berogailua). Zigilu eraztunaren lubrifikazioa eta funtzionamendu fidagarria ziurtatzeko, ardatz diametroa baino barruko diametro handiagoa duen izar itxurako eraztuna aukeratu behar da. Orokorrean, zeharkako sekzio txikiagoa duen zigilu-eraztun batek zigilatze estatikoaren beharrak asetzeko aukera izan dezake, eta alderantziz, zeharkako atal handiagoa duen zigilu-eraztun bat erabili behar da zigilatze dinamikoaren baldintzak betetzeko. Presio altuaren kasuan edo estrusio-hutsune handiaren kasuan, gogortasun handiagoa duten gomazko materiala aukeratu behar da. Modurik onena PTFE babes-eraztuna gehitzea da, presio handiko estrusioetatik kalteak ekiditeko.

Material

Materiala orokorrean Shaw A70 gomazko nbr da. Beste material batzuek o-eraztunetarako erabilitako materialei erreferentzia egin diezaieke.

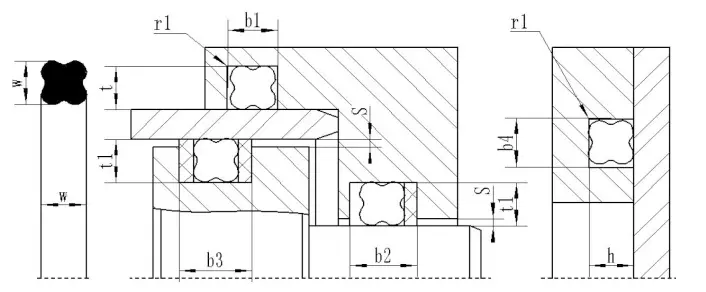

Star Ring Gomendatutako Groove Diseinua

Star itxurako zigilatzeko eraztun-x-ring (American Standard As568a)

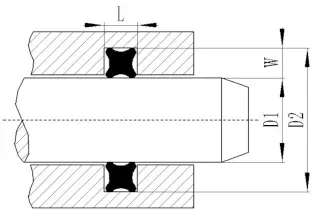

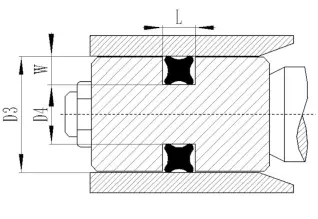

Pistoi haga zigilua (ardatzarako)					Pistoiaren zigilua (zuloa)
Produktuen eredua	Zehaztapenak eta neurriak		Haga zigiluak			Pistoiaren zigilua		Zirrikituaren zabalera
	Barruko diametroa dn	Zeharkako diametroa CS	En D1	D2		D3	D4	L	W
As001 As002 As003	0.74 1.07 1.42	1.02 1.27 1.52
As004 As005 As006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
As007 As008 As009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
As010 As011 As012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
As013 As014 As015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
As016 As017 As018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
As019 As020 As021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
As022 As023 As024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
