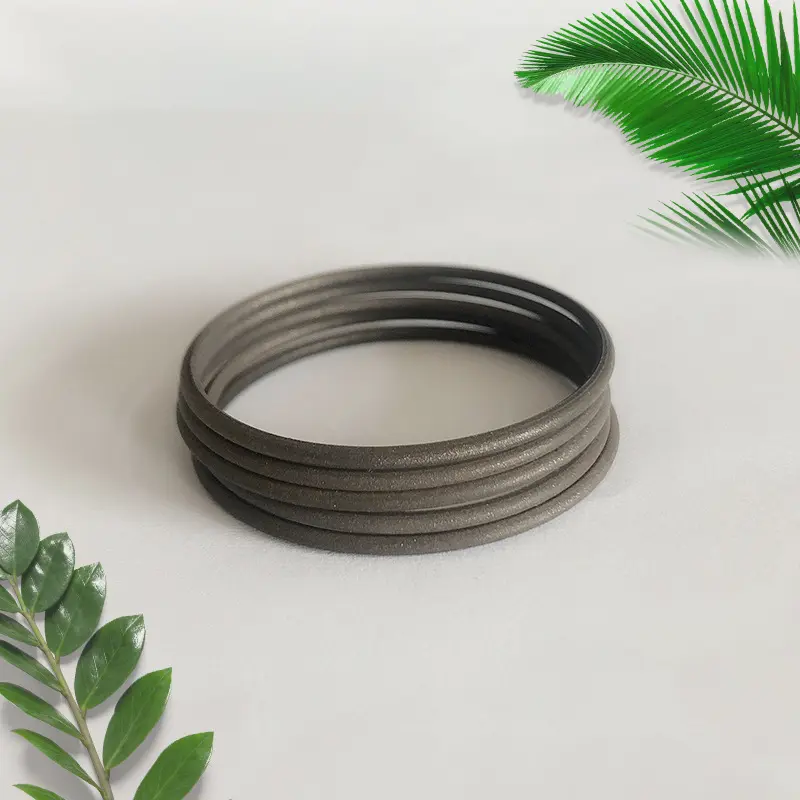

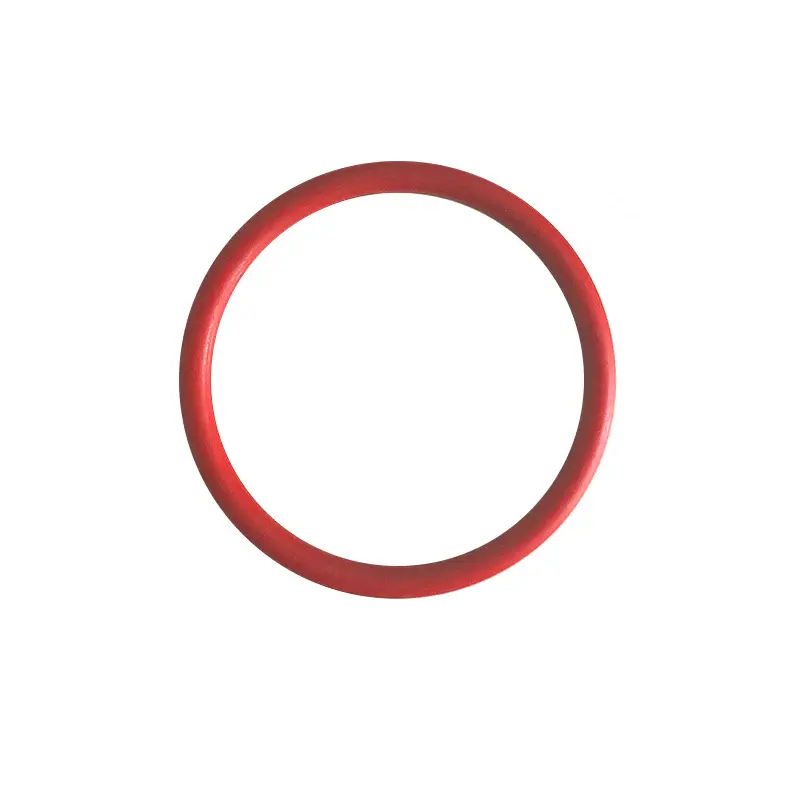

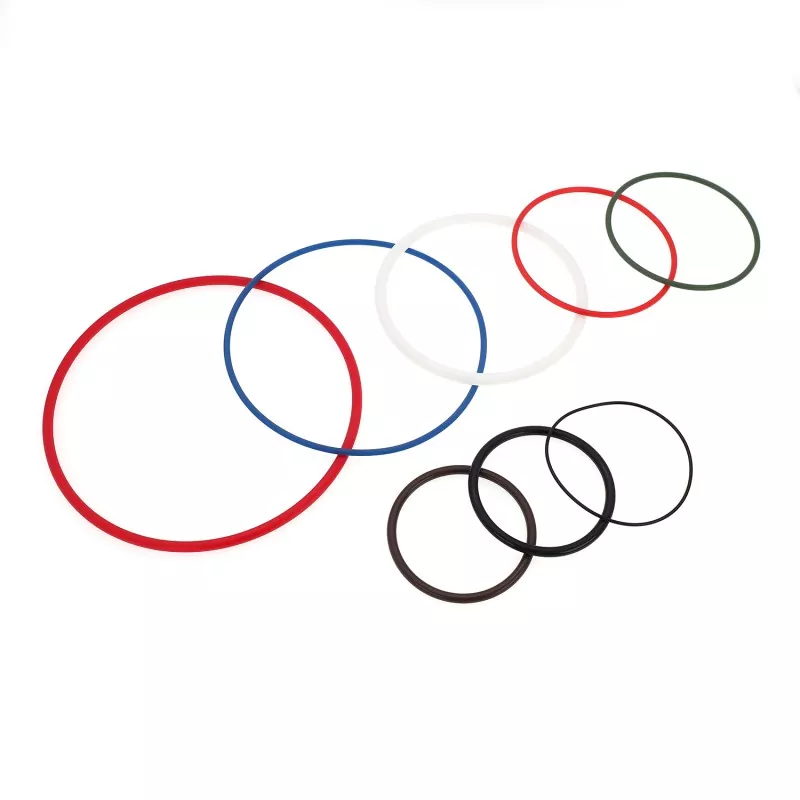

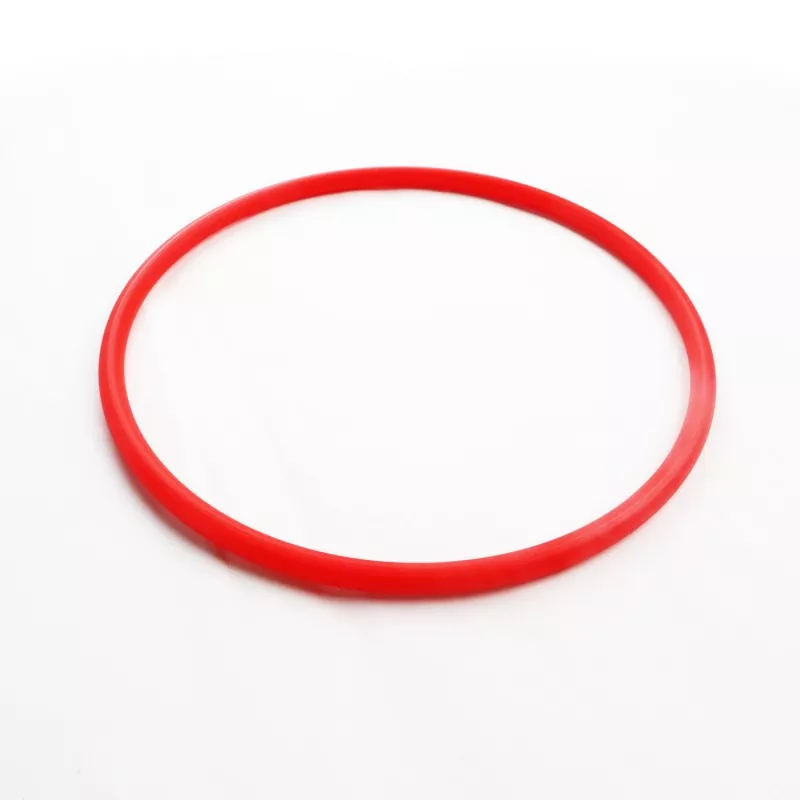

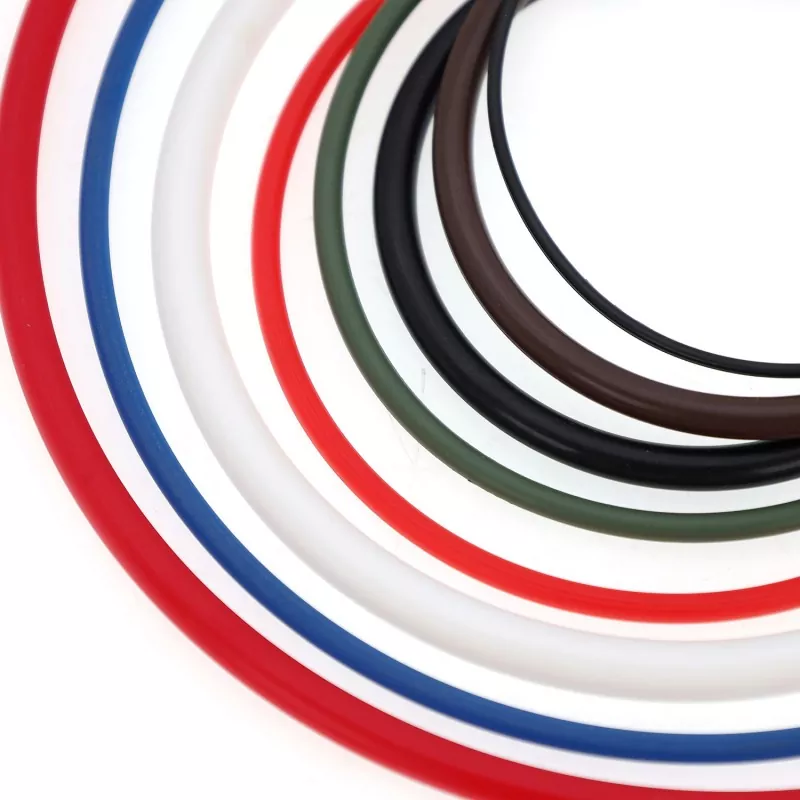

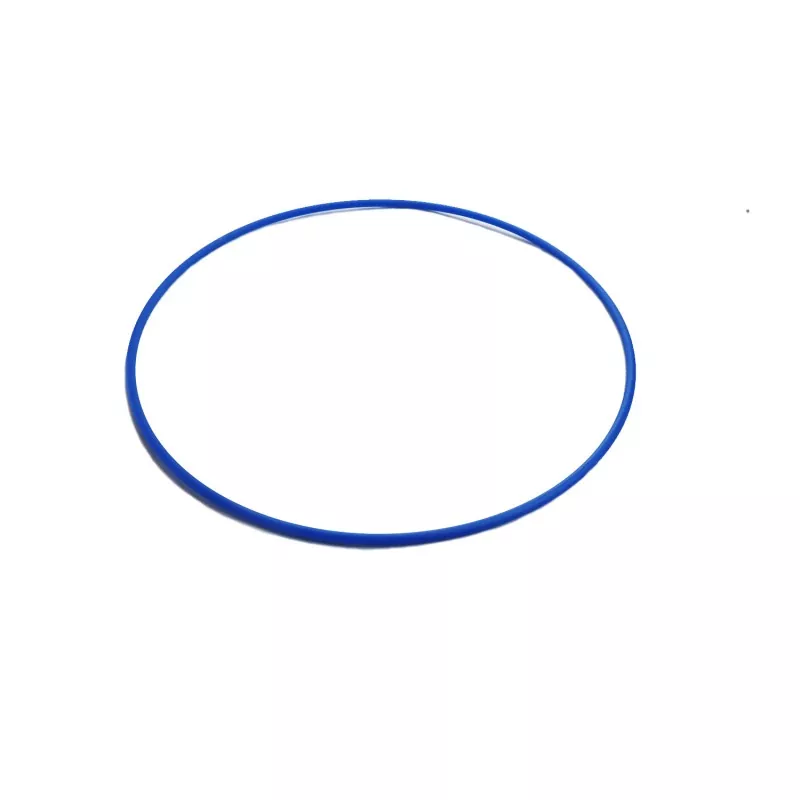

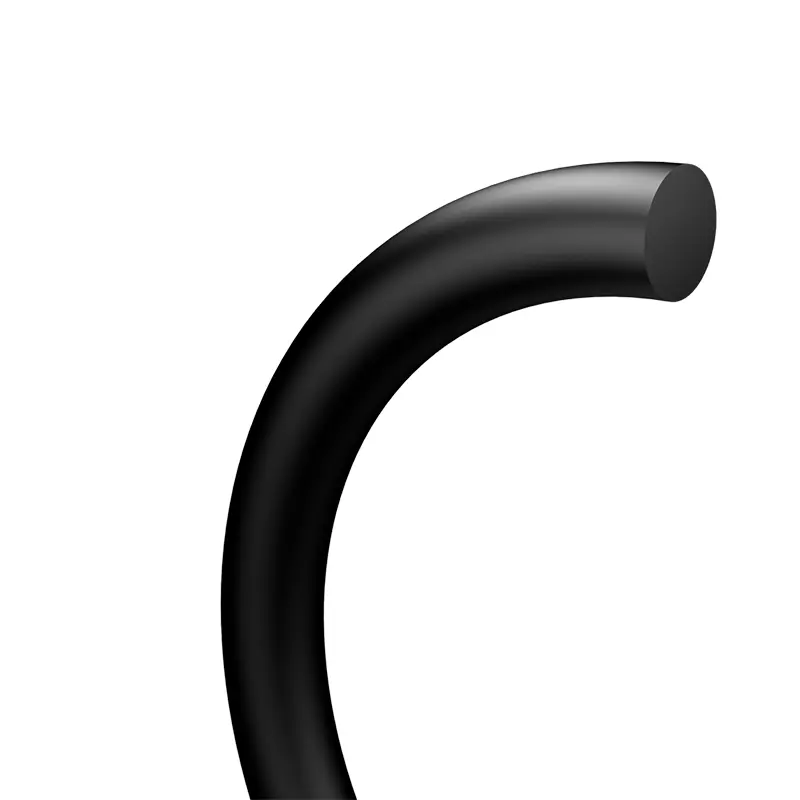

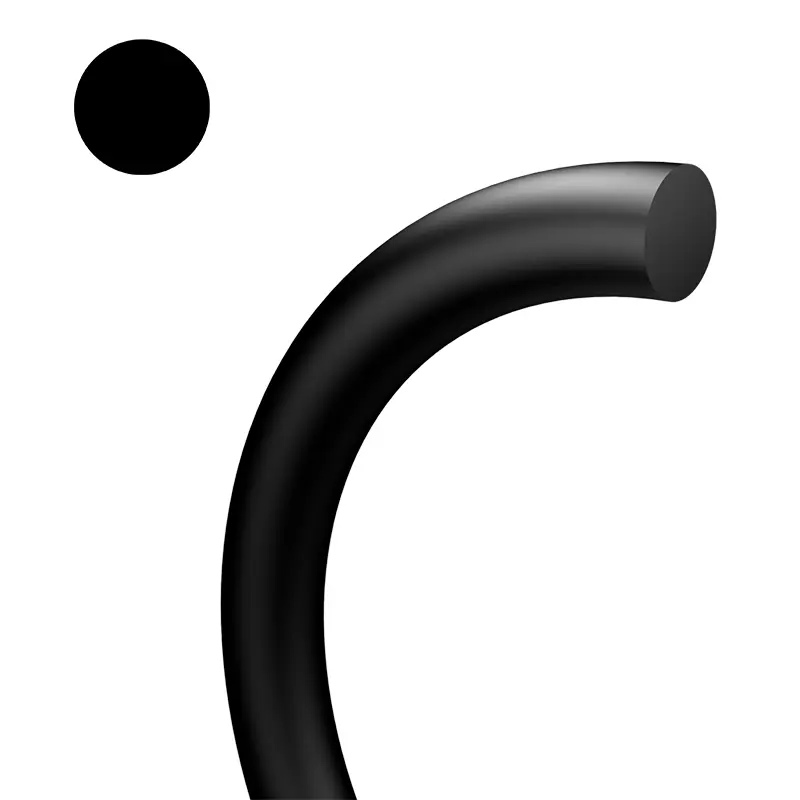

O-eraztunak osagai hidrauliko, pneumatikoetan eta sistema-gailuetan erabiltzen diren zigilu ezagunenak dira, eta asko erabiltzen dira zigilatzeko hainbat alditan.
O-eraztunak zigilatzeko elementu gisa erabil daitezke, baita zigilu hidrauliko irristagarrietarako eta hauts-eraztunetarako indarra aplikatzeko elementu gisa ere. Zehaztutako tenperatura, presio eta likido eta gas medio desberdinetan, produktu hauek zigilu gisa jardun dezakete egoera estatiko edo mugikor batean. Esan daiteke industria-eremuan, dela konponketa eta mantentze-lanetarako zigilu bakarra dela, dela aeroespaziala, automobilgintza eta industria orokorra bezalako aplikazioetan, O-ringak ia nonahi daudela.
Produktuaren ezaugarriak eta aplikazioak:
O-ringek abantaila asko dituzte:
(1) Zigilatze forma ezberdinetarako egokia, zigilatze estatikoa eta zigilatze dinamikoa barne.
(2) Mugimendu-modu ezberdinetarako egokia da, hala nola, errotazio-mugimendua, mugimendu axiala edo mugimendu konbinatua.
(3) Zigilatzeko euskarri ezberdinetarako egokia, olioa, ura, gasa, komunikabide kimikoak edo beste komunikabide mistoak barne;
(4) Zeharkako egitura oso erraza da, eta auto-zigilatzeko efektua, zigilatzeko errendimendu fidagarria, egitura trinkoa eta muntaketa eta desmuntaketa erraza ditu;
(5) Material mota asko daude;
(6) Kostu baxua;
(7) Marruskaduraren erresistentzia dinamikoa nahiko txikia da.
O-ring estandarren zerrenda beheko taulan ageri da:
| 1-1 taula O-ring estandarren zerrenda | |||||||

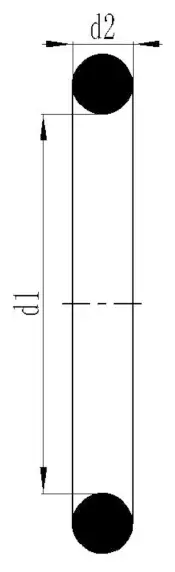

| Estandarra | O-eraztunaren zehar-sekzio-diametroa d2 |
 |
|||||
| American Standard AS 568 BS 1516 estandarra britainiarra |
1.7 8 |
2.62 | 3.53 | 5.33 | 6.99 | - | |
| Japoniako JIS B 2401 estandarra | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| IS0 Nazioarteko Araua 3601/1 Alemaniako estandarra DIN 3771/1 Txinako estandarra GB 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| Txinako GB1235 estandarra | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.6 | |
| Nahiago diren neurri metrikoak | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 | - | - | - | ||
| American Standard AS 568 (900 seriea) |
1.0 2 |
1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
|
2.2 1 |
2.46 | 2.95 | 3.00 | - | - | ||
Zigilatzeko mekanismoa
O-ringa bi norabideko zigilatzeko elementu automatikoa da. Instalazioan zehar, bere aurre-konpresio erradialak eta axialak O-eraztunaren beraren hasierako zigilatzeko gaitasuna zehazten du, sistemaren presioa handitu ahala handitzen dena.
(1) Konprimitu gabeko egoera
(2) Presiorik gabeko egoera konprimitua
(3) Presioa
Errendimendu-parametroak
1-2 taula O-ring errendimendu-parametroak
| Estandarra | Zigilu estatikoa | Zigilu dinamikoa |
| Lan Presioa | Eraztuna atxiki gabe, gehienez 20MPa irits daiteke; Euste-eraztunarekin, gehienez 40MPa irits daiteke: Euste-eraztun berezi batekin, gehienez 200MPa irits daiteke | Eraztuna atxiki gabe, gehienezko presioa 5MPa irits daiteke; eusteko eraztunarekin, presio handiagoa |
| Abiadura | Gehienez 0,5 m/s birakaria, gehienez 2 m/s birakaria | |
| Tenperatura | Kasu orokorrak: -30~+110, okasio bereziak: -60~+250, txandakako alditan: -30~+80 | |
| Ertaina | Ikusi (Materialaren propietateen taula) | |
O-ring aukeraketa
1. Lan bitartekoa eta lan baldintzak
O-ring materiala hautatzerakoan, laneko bitartekoarekin bateragarritasuna kontuan hartu behar da lehenik, eta lan-baldintzak, hala nola, presioa, tenperatura, etengabeko lan-denbora eta zigilatzeko piezaren funtzionamendu-zikloa ere kontuan hartu behar dira. Errotazio egoeran erabiltzen bada, marruskadura-beroak eragindako tenperatura igoera kontuan hartu behar da. Zigilatzeko material ezberdinek propietate fisiko eta kimiko desberdinak dituzte, mesedez, ikusi "Materialaren propietateen taula" xehetasunetarako.
2. Zigilu mota eta instalazioaren zirrikituaren tamaina
(1) Zigilatze-formaren arabera, honako hauetan bana daiteke: zigilu estatikoa (aldameneko gainazalen arteko mugimendu erlatiborik gabeko zigilua) eta zigilu dinamikoa (zigilatutako piezen arteko mugimendu alternatiboarekin);
(2) Zigilatzearen helburuaren arabera, honako hauetan bana daiteke: zulo-zigilua, ardatz-zigilua eta zigilu birakaria;
(3) Instalazio-inprimakiaren arabera, honako hauetan bana daiteke: instalazio axiala (bere sekzioa axialki deformatuta dago instalatu ondoren) eta instalazio erradiala (bere sekzioa erradialki deformatuta dago instalatu ondoren).

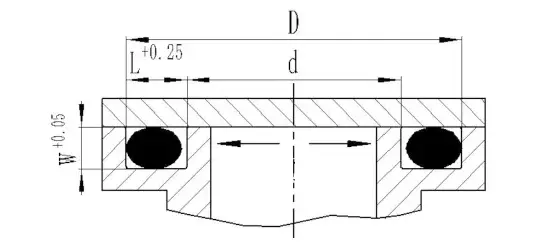

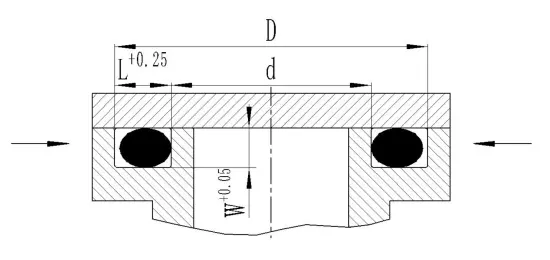

①Axial zigilu estatikoa
1-3 Taula zigilu estatikoa instalatzeko zirrikituaren neurriak
| O-ring alanbrearen diametroa d2 | Groove sakonera W+0,05 | Ildoen zabalera L+0,25 | O-ring alanbrearen diametroa d2 | Groove sakonera W+0,05 | Ildoen zabalera L+0,25 | O-ring alanbrearen diametroa d2 | Groove sakonera W+0,05 | Ildoen zabalera L+0,25 |
| 1 | 0.7 | 1.4 | 2.7 | 2.1 | 3.8 | 5.7 | 4.6 | 7.6 |
| 1.2 | 0.9 | 1.6 | 2.8 | 2.1 | 4 | 6 | 4.8 | 8.1 |
| 1.25 | 0.9 | 1.7 | 3 | 2.3 | 4.1 | 6.5 | 5.3 | 8.6 |
| 1.3 | 1 | 1.7 | 3.1 | 2.4 | 4.2 | 6.99 | 5.7 | 9.7 |
| 1.5 | 1.1 | 2.1 | 3.5 | 2.7 | 4.8 | 7 | 5.7 | 9.7 |
| 1.6 | 1.2 | 2.2 | 3.53 | 2.7 | 4.9 | 7.5 | 6.2 | 10.1 |
| 1.78 | 1.3 | 2.5 | 3.55 | 2.7 | 5 | 8 | 6.6 | 10.7 |
| 1.8 | 1.3 | 2.6 | 3.6 | 2.8 | 5.1 | 8.4 | 7.1 | 11.1 |
| 1.9 | 1.4 | 2.7 | 3.7 | 2.9 | 5.2 | 8.5 | 7.2 | 11.3 |
| 2 | 1.5 | 2.8 | 4 | 3.1 | 5.5 | 9 | 7.6 | 12 |
| 2.2 | 1.6 | 3.1 | 4.3 | 3.3 | 5.9 | 9.5 | 8.1 | 12.5 |
| 2.4 | 1.8 | 3.3 | 4.5 | 3.5 | 6.1 | 10 | 8.5 | 13.6 |
| 2.5 | 1.9 | 3.5 | 5 | 4 | 6.7 | 10.5 | 8.9 | 14 |
| 2.6 | 2 | 3.6 | 5.3 | 4.2 | 7.2 | 11 | 9.4 | 14.7 |
| 2.62 | 2 | 3.7 | 5.33 | 4.2 | 7.3 | 12 | 10.4 | 15.7 |
| 2.65 | 2 | 3.8 | 5.5 | 4.5 | 7.4 | 15 | 13.2 | 19.4 |

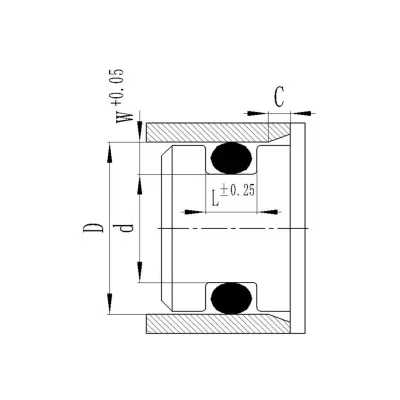

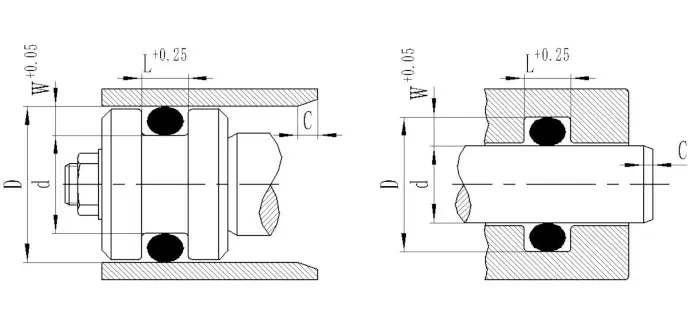

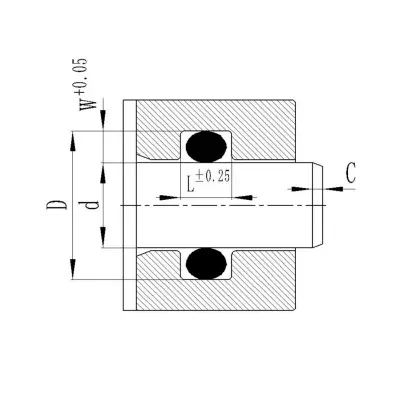

②Zigilu estatiko erradiala
Zulo erradialaren zigilua: instalazioaren zirrikitua ardatzean dago, eta O-ringaren barne-diametroa zirrikituaren beheko diametroa d-ren berdina edo apur bat txikiagoa da.
Ardatz erradialaren zigilua: instalazioaren zirrikitua zuloan dago, eta O-eraztunaren barruko diametroa eta d ardatz zigilatuaren diametroa ahalik eta hurbilen daude.
| 1-4 Taula zigilu estatiko erradialen instalazioaren zirrikituaren neurriak | |||||||||||
| O-ring alanbrearen diametroa d2 | Groove sakonera W+0,05 | Ildoen zabalera L±0,25 | C | O-ring alanbrearen diametroa d2 | Groove sakonera W+0,05 | Ildoen zabalera L±0,25 | C | O-ring alanbrearen diametroa d2 | Groove sakonera W+0,05 | Ildoen zabalera L±0,25 | C |
| 1 | 0.75 | 1.3 | 1.2 | 2.7 | 2.1 | 3.6 | 2 | 5.7 | 4.6 | 7.6 | 3.5 |
| 1.2 | 0.9 | 1.6 | 1.2 | 2.8 | 2.2 | 3.7 | 2 | 6 | 4.9 | 7.9 | 3.5 |
| 1.25 | 0.9 | 1.7 | 1.2 | 3 | 2.3 | 3.9 | 2.5 | 6.5 | 5.4 | 8.4 | 4 |
| 1.3 | 1 | 1.7 | 1.2 | 3.1 | 2.4 | 4 | 2.5 | 6.99 | 5.8 | 9.2 | 4 |
| 1.5 | 1.1 | 2 | 1.5 | 3.5 | 2.7 | 4.6 | 2.5 | 7 | 5.8 | 9.3 | 4 |
| 1.6 | 1.2 | 2.1 | 1.5 | 3.53 | 2.7 | 4.7 | 2.5 | 7.5 | 6.3 | 9.8 | 4 |
| 1.78 | 1.3 | 2.4 | 1.5 | 3.55 | 2.8 | 4.7 | 2.5 | 8 | 6.7 | 10.5 | 4 |
| 1.8 | 1.3 | 2.4 | 1.5 | 3.6 | 2.8 | 4.8 | 2.5 | 8.4 | 7.1 | 10.9 | 4.5 |
| 1.9 | 1.4 | 2.5 | 1.5 | 3.7 | 2.9 | 4.9 | 2.5 | 8.5 | 7.2 | 11 | 4.5 |
| 2 | 1.5 | 2.6 | 2 | 4 | 3.2 | 5.2 | 3 | 9 | 7.7 | 11.7 | 4.5 |
| 2.2 | 1.7 | 3 | 2 | 4.3 | 3.4 | 5.6 | 3 | 9.5 | 8.2 | 12.3 | 4.5 |
| 2.4 | 1.8 | 3.2 | 2 | 4.5 | 3.6 | 5.8 | 3 | 10 | 8.6 | 13 | 5 |
| 2.5 | 1.9 | 3.3 | 2 | 5 | 4 | 6.5 | 3 | 10.5 | 9 | 13.8 | 5 |
| 2.6 | 2 | 3.4 | 2 | 5.3 | 4.3 | 7 | 3 | 11 | 9.5 | 14.3 | 5 |
| 2.62 | 2 | 3.5 | 2 | 5.33 | 4.3 | 7.1 | 3.5 | 12 | 10.5 | 15.6 | 5 |
| 2.65 | 2 | 3.6 | 2 | 5.5 | 4.5 | 7.2 | 3.5 | 15 | 13.2 | 19.2 | 5 |

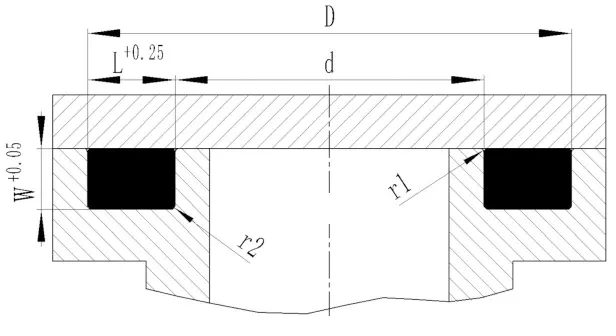

③Hutseko zigilua (zigilu estatikoa)
Hutsean ontziratzea O-ring zigilua da egoera berezietan, eta zigilatutako sistemaren presioa atmosfera estandar 1 baino txikiagoa da (101,325 kpa).
Bere aplikazioaren eta instalazioaren zirrikituaren tamainaren baldintzak honako hauek dira:
a. Instalazioko zirrikitu-espazioa ia % 100ean beteta dago O-eraztunaren bolumenarekin deformazio ondoren, eta horrek ukipen-eremua handitu dezake eta elastomeroaren bidez difusio-denbora luzatu dezake.
b. O-eraztunaren sekzioaren konpresio-deformazioa % 30 ingurukoa da.
c. Hutseko koipea erabili behar da (ihesak murrizteko).
d. Instalazioko zirrikituaren gainazal bakoitzaren gainazaleko zimurtasuna zigilu estatiko hidraulikoen eskakizunak baino handiagoa izan behar da, eta ftp kontaktu barrutiaren ehunekoa % 50 baino handiagoa izan behar da.
e. O-eraztunak gasarekin bateragarriak diren materialez, iragazkortasun baxuarekin eta konpresio-deformazio txikiarekin egin behar dira. Hemen, fluorokautxua erabiltzea gomendatzen dugu.
④Zigilu dinamiko hidrauliko erradiala
Mugimenduan zehar O-eraztuna desplazatuko denez, bere aplikazioa presio baxuagora (eraztun atxiki gabe) eta abiadurara (higidura bikoizkorra = 0,5 m/s; birakaria = 2,0 m/s) mugatzen da.
3. Gogortasun faktorea
O-ring materialaren gogortasuna zigilatzeko errendimendua ebaluatzeko adierazle garrantzitsuetako bat da. O-eraztunaren gogortasunak O-eraztunaren konpresioa eta zirrikituaren estrusio-hutsune maximoa zehazten ditu. Oro har, Shore A70-ren kautxu nitrilekoa eskaintzen da, erabilera baldintza gehienak bete ditzakeena.

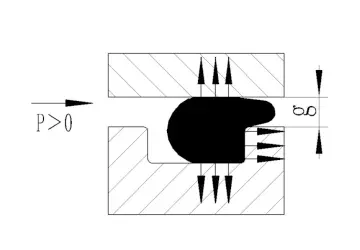

4. Estrusio-hutsunea
Onartutako gehienezko estrusio-hutsunea g max sistemaren presioarekin, O-eraztunaren zeharkako diametroarekin eta materialaren gogortasunarekin lotuta dago. Orokorrean, zenbat eta lan-presioa handiagoa izan, orduan eta txikiagoa da estrusio-hutsune maximoa g max. g tarteak baimendutako tartea gainditzen badu, O-ringa estrusioa edo hondatzea eragingo du.
Gomendagarria da euste-eraztun bat erabiltzea zigilu dinamiko erradialetan, eta horrek O-eraztuna hutsune erradialean estutzea saihes dezake eta lan-presioa areagotu dezake. Presioa 5MPa gainditzen duenean eta barruko diametroa > 50mm denean, eta presioa 10MPa baino handiagoa eta barne diametroa <50mm denean, eusteko eraztun bat erabiltzea gomendatzen da.
Zigilatze estatikoko aplikazioetarako, H7/g6 bat etortzea gomendatzen da.
5. Trakzio- eta konpresio-abiadurak
O-ringa zirrikituan instalatzen denean, hedatu eta konprimitu egingo da neurri batean. Luzatze- eta konpresio-balioak handiegiak badira, O-eraztunaren sekzioa gehiegi handitu edo murriztuko da. Bere zigilatzeko efektua ez eragiteko, ondoko bi puntu hauek zorrotz jarraitzea gomendatzen da:
(1) Zulo erradialen zigilatzeko: O-eraztuna hobe da luzatze-egoeran (hau da, d>d2), eta onar daitekeen gehienezko luzatze-tasa % 6 da, % 1eko luzatzeak W sekzioko diametroa % 0,5 murriztuko duelako.
Luzapena = (d-2/d2) × % 100 ＜% 6
Ekuazioan: d-zulo erradialeko zigiluan muntatzeko zirrikituaren beheko diametroa
d2-O-eraztunaren barruko diametroa
(2) Ardatz erradialaren zigiluen kasuan, O-ringa hobe da bere zirkunferentzian zehar konprimituta (hau da, D1> D), eta onar daitekeen zirkunferentziaren gehienezko konpresio-tasa% 3 da.
Konpresio-erlazioa = (D1-D)/D1×100% ＜%3
Ekuazioan: D1-O-eraztunaren kanpoko diametroa
Muntatzeko zirrikituaren D-beheko diametroa ardatz erradialeko zigiluan
6. O-eraztunak ardatz birakarien zigiluak gisa erabiltzen dira
O-eraztunak abiadura baxuko errotaziorako eta ziklo laburreko ardatz biratzeko zigilu gisa ere erabil daitezke. Abiadura zirkunferentziala 0,5 m/s baino txikiagoa denean, O-ring aukeraketa diseinu estandar normaletan oinarritu daiteke; zirkunferentzia-abiadura 0,5 m/s baino handiagoa denean, kontuan hartu behar da gomazko eraztun luzangak berotu ondoren txikituko den fenomenoa (Joule beroaren fenomenoa), beraz, zigilatzeko eraztunaren barruko diametroa zigilatutako ardatzaren diametroa baino % 2 inguru handiagoa izan dadin eta goiko fenomenoa saihestu daiteke. O-ringa zirrikituan instalatu ondoren, erradialki konprimitzen da uhin fin bat osatzeko, horrela lubrifikazio-baldintzak hobetuz.

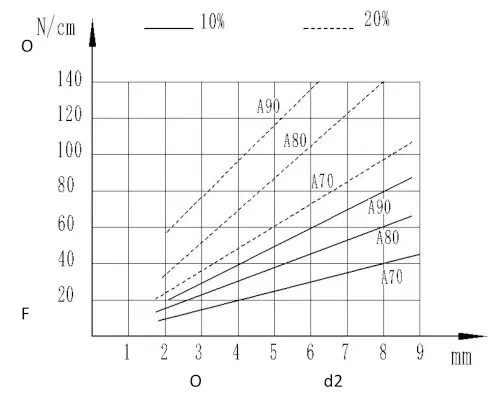

7. Instalazioaren konpresio indarra
Instalazioan, konpresio-indarra hasierako konpresio-mailarekin eta materialaren gogortasunarekin erlazionatuta dago. Irudiak konpresio-indarraren unitatearen eta zigiluaren zirkunferentziaren zentimetro bakoitzeko sekzio-diametroaren arteko erlazioa erakusten du, eta konpresio-indarraren tamaina kalkulatzeko erabiltzen den O-ringa instalatzean.
Tokiko egituraren diseinua
Instalazioan zehar O-ringa estutu egingo denez, kalte larriak saihesteko, zuloaren muturra edo ardatzaren amaiera 15° ~ 20°-ko txanfla batean prozesatu behar da, eta ertzak biribildu behar dira eta errebak kendu. Instalazioan zehar O-eraztunak zeharkako zulo batetik igaroko badira, trantsizio-zuloa ere txanflatuta edo biribildu egin behar da.

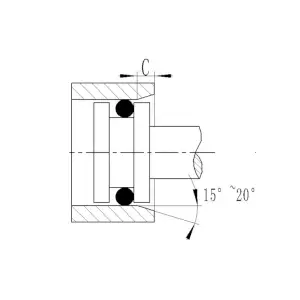

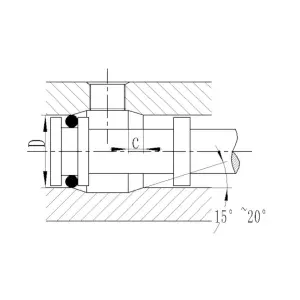

Zulo-kanfla

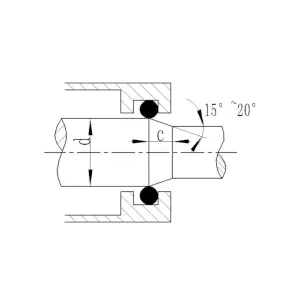

Ardatz txanfla
Trantsizio-zuloen txanflaketa/biribilketa
1-10 Taula Txanflaren gutxieneko luzera Cmin
| Atalaren diametroa W | ≤1,78, 1,80 | ≤2,62, 2,65 | ≤3,53, 3,55 | ≤5,30, 5,33 | ≤7,00 | >8,40 | |
| Txanflaren gutxieneko luzera Cmin | 15° | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 |
|
|
20° | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 |
Txanflaren gainazalaren zimurtasuna: Rz≤4,0μm Ra≤0,8μm
Forma eta gainazaleko akatsen desbideratze onargarriak
O-ringen forma eta gainazaleko akatsak bi kategoriatan sailkatzen ditugu: N eta S.
(1) N: gure kalitate estandarra adierazten du, kalitate handiko baldintzak eta eguneroko aplikazioak guztiz bete ditzakeena.
(2) S: forma eta gainazaleko akatsen baldintza oso handiak dituzten aldietarako egokia, normalean ekoizpen handia eta kostu handia eskatzen dutenak.

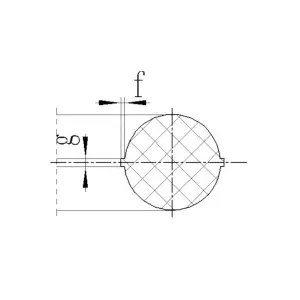

Moldearen desegokitzea d

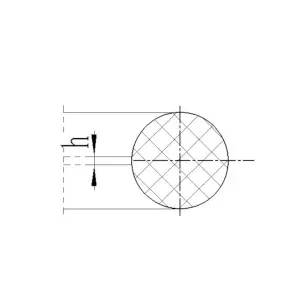

Moldearen zatiketa flash h

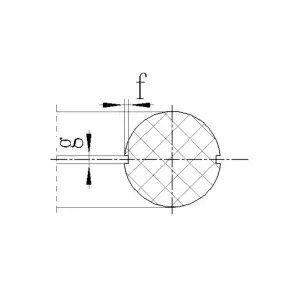

Moldearen zatiketaren uzkurdura
Gehiegizko mozketa

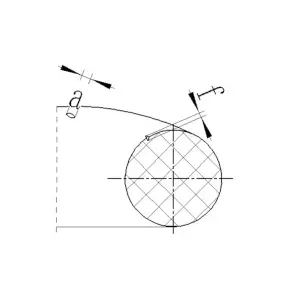

Fluxu-markak
Beste akats batzuk
| 1-8 taula O-eraztunaren forma eta gainazaleko akatsak | ||||
| Akatsak | Kategoria | W atalaren desbideratze onargarria | ||
| ≤2,65 | > 2,65 | |||
| Errore-modulua | Zabalera h | N | 0.06 | 0.12 |
| Flash kopurua | Zabalera h | S | 0.05 | 0.09 |
| Banaketaren uzkurdura | Zabalera h | N | 0,1 ·W | 0,1 ·W |
| Zabalera h | 0.05 | 0.09 | ||
| Zabalera h | S | 0,05 ·W | 0,05 ·W | |
| Zabalera h | 0.05 | 0.09 | ||
| Gehiegizko mozketa-zabalera (gehiegizko mozketa onartzen da, baina sekzioaren desbideratze-tartean egon behar du eta gainazala leun mantendu behar da) | Zabalera h | N | 0.4 | 1.2 |
| Zabalera h | S | 0.4 | 0.7 | |

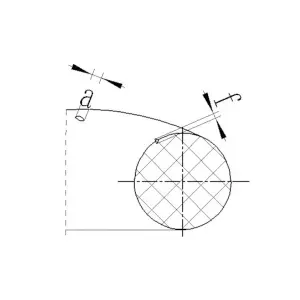

| Fluxu-markak (norabide zirkunferentziala) | Lodiera a | N | 0.1 · ID | 0.1 · ID |
| Sakonera f | 0.03 | 0.06 | ||
| Lodiera a | S | 0,05 · ID | 0,05 · ID | |
| Sakonera f | 0.03 | 0.06 | ||

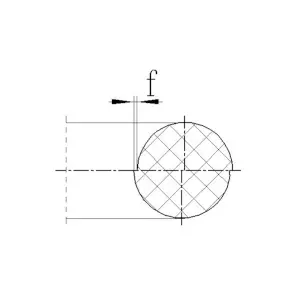

| Beste akats batzuk | Lodiera a | N | 0,3 ·W | 0,3 ·W |
| Sakonera f | 0.05 | 0.09 | ||
| Lodiera a | S | 0,1 ·W | 0,1 ·W | |
| Sakonera f | 0.03 | 0.06 | ||
| Gainazalaren zimurtasuna | μm | N | 10 | 16 |
| μm | S | 5 | 6 | |
| Zarata | / | N | Baimendu | |
| / | S | Baimendu | ||
Biltegiratze Gida
Epe luzerako biltegiratzeak eragindako O-eraztunen propietate fisikoak eta kimikoak saihesteko, zentzuzko biltegiratze-ingurune bat beharrezkoa da O-eraztunak epe luzerako biltegiratzean eraginik izan ez dezaten.
Biltegiratzean, puntu hauek kontuan izan behar dira:
(1) Biltegiratze-inguruneak lehorra, hautsik gabekoa eta ondo aireztatuta egon behar du;
(2) Tenperaturak +15 ℃ baino gehiago izan behar du, baina ez +20 ℃ baino gehiago;
(3) Biltegiratu ontzi hutsen poltsatan ahalik eta gehien, eta saihestu O-eraztunaren materiala kaltetzen duten osagaiak;
(4) Saihestu eguzki-argia zuzeneko biltegiratze ingurunean eta mantendu argi ultramoreetatik urrun;
(5) Biltegiratzean, O-eraztunak tentsiorik gabeko egoeran egon behar dira, hau da, ez luzatu, ez konprimitu eta ez deformatu:
(6) Debekatuta dago lokarriarekin lotzea edo metalezko piezen gainean zintzilikatzea.
