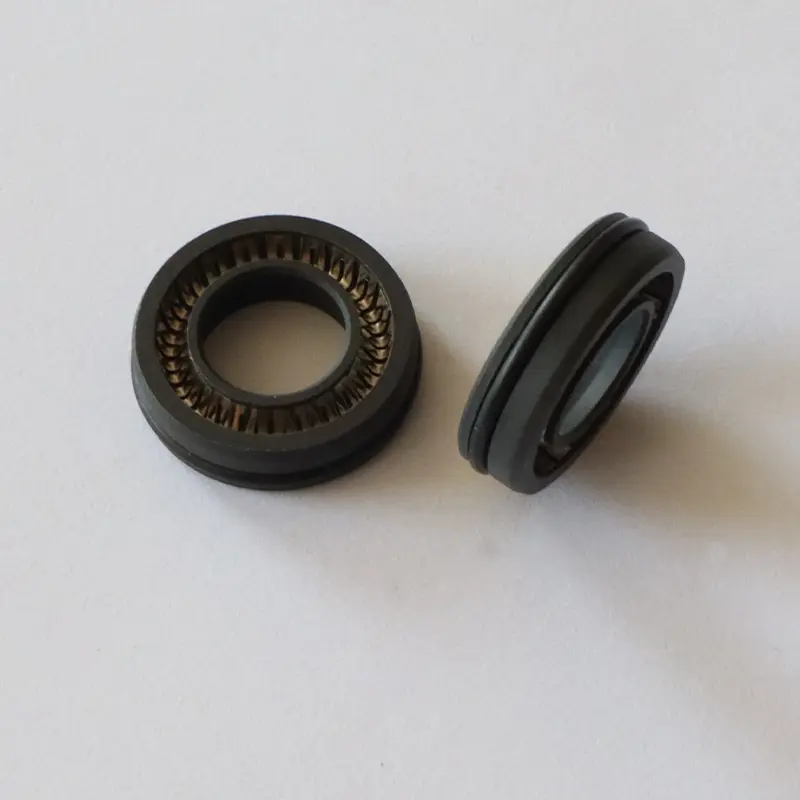

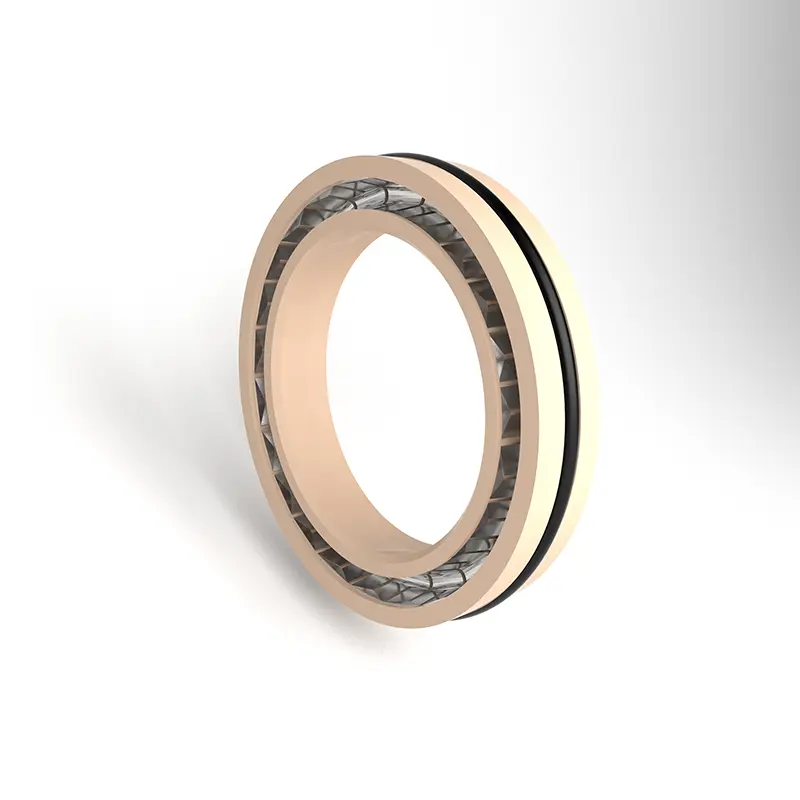

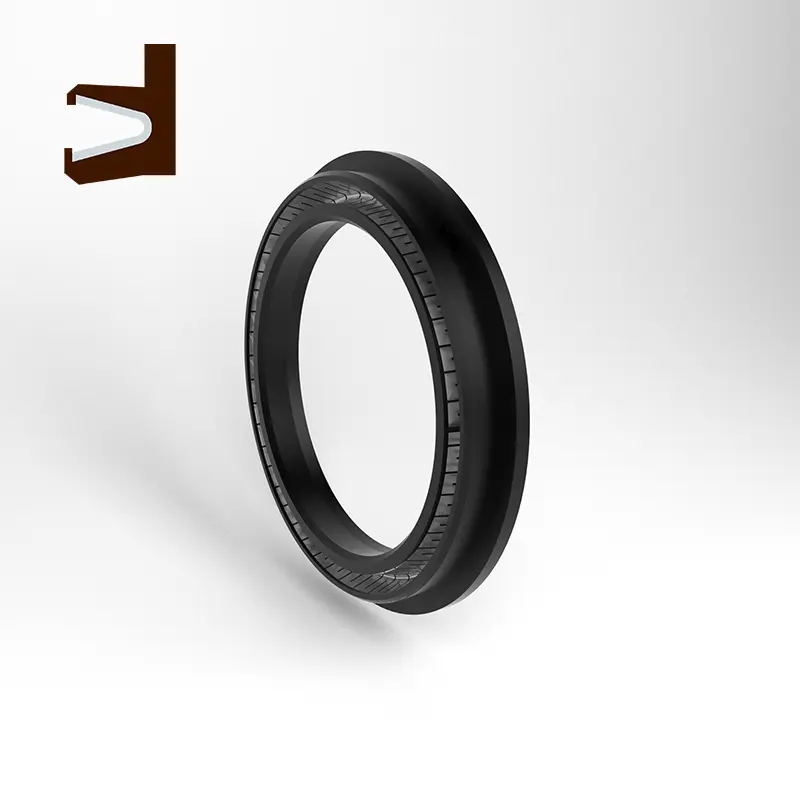

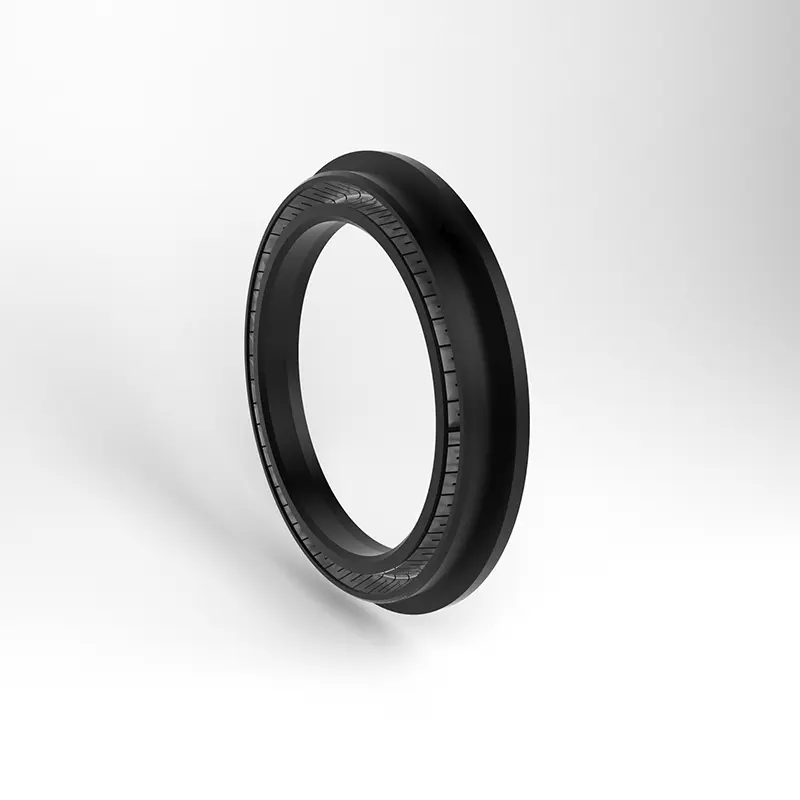

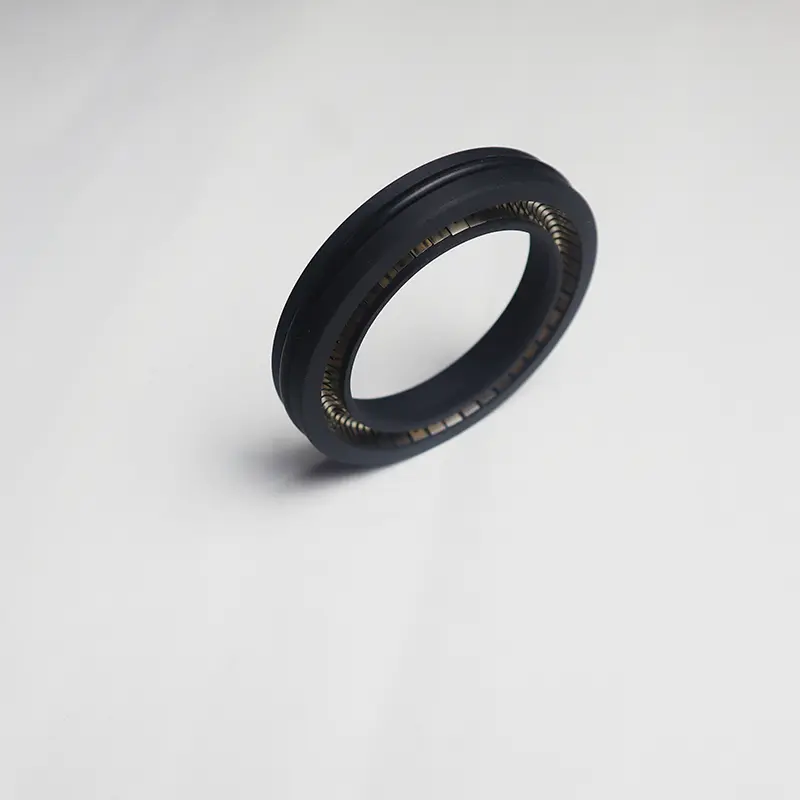

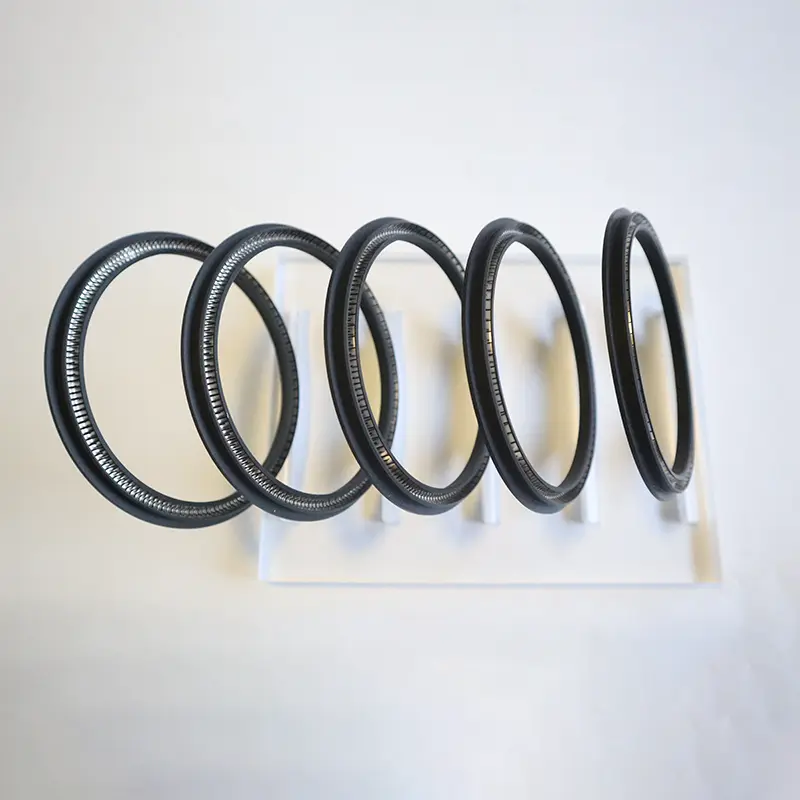

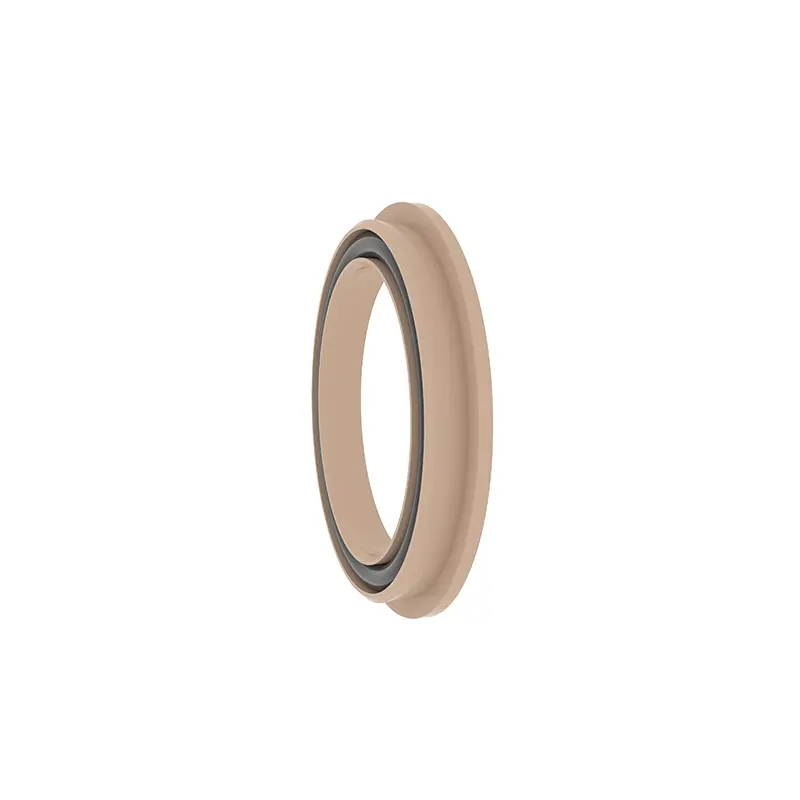

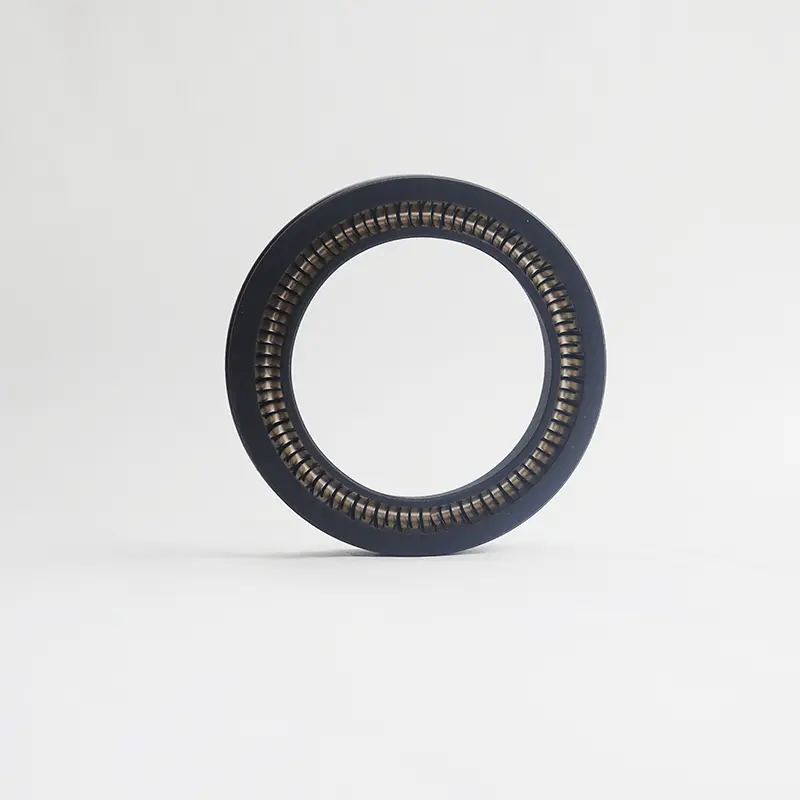

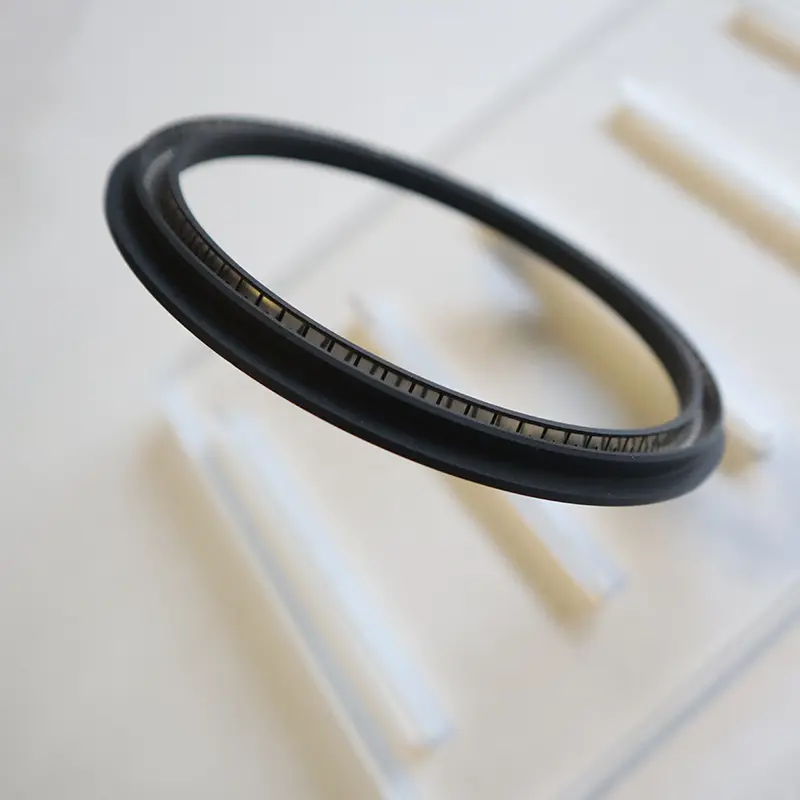

Udaberrian energizatutako zigilua ardatz biratzeko, Ruichen zigiluek garatutako zigiluetako bat da. Gainera, beste zigilu mota asko ditugu eta zigilatzeko material desberdinak. Zehazki, gure barne eredua dugu izendatzeko. Honako hauek bi modelo, RC2055 eta RC2056 aurkezten dituzte.

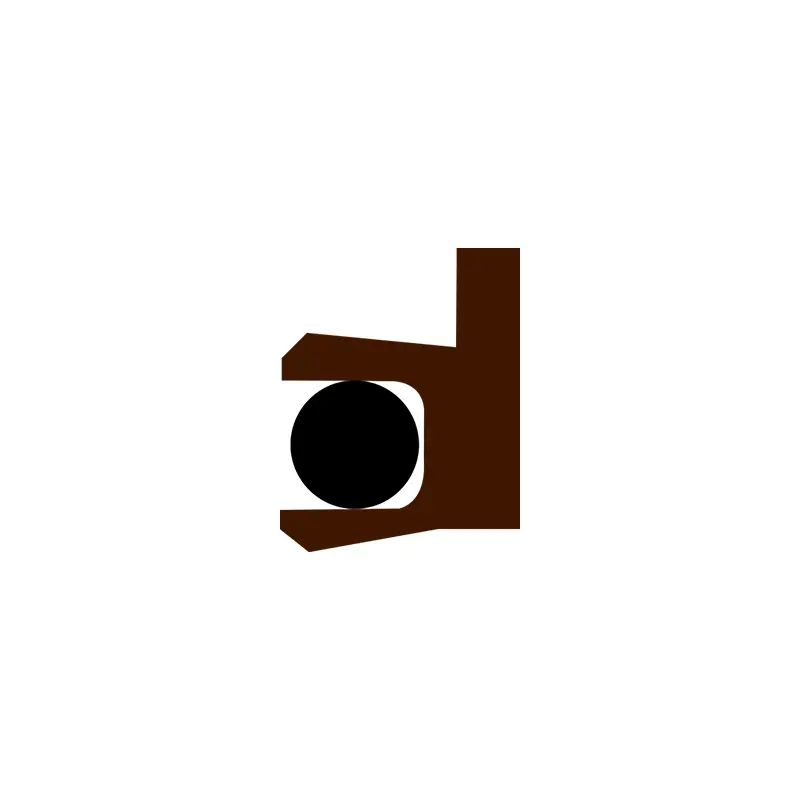

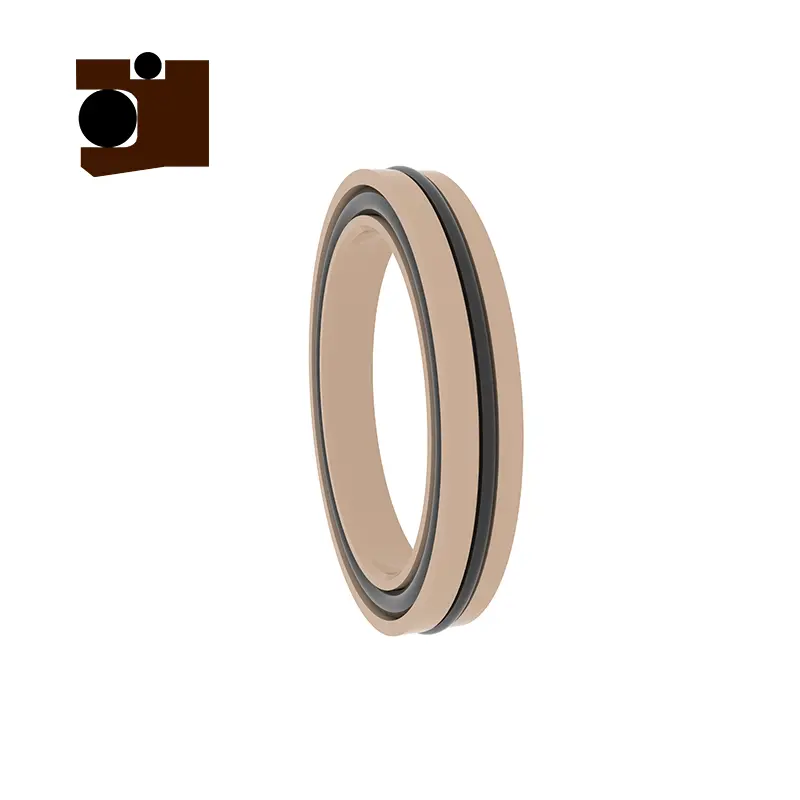

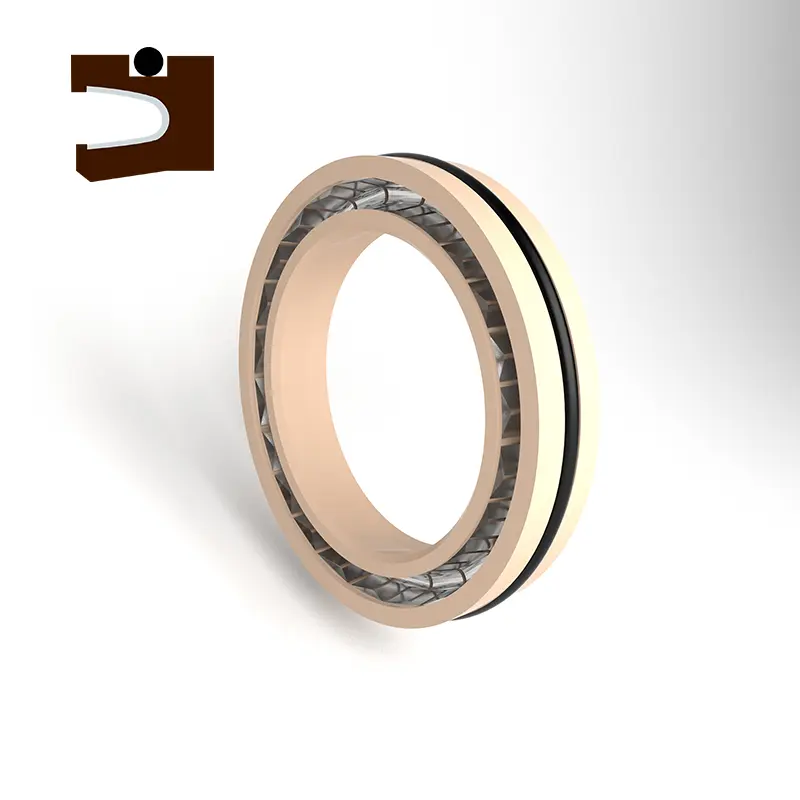

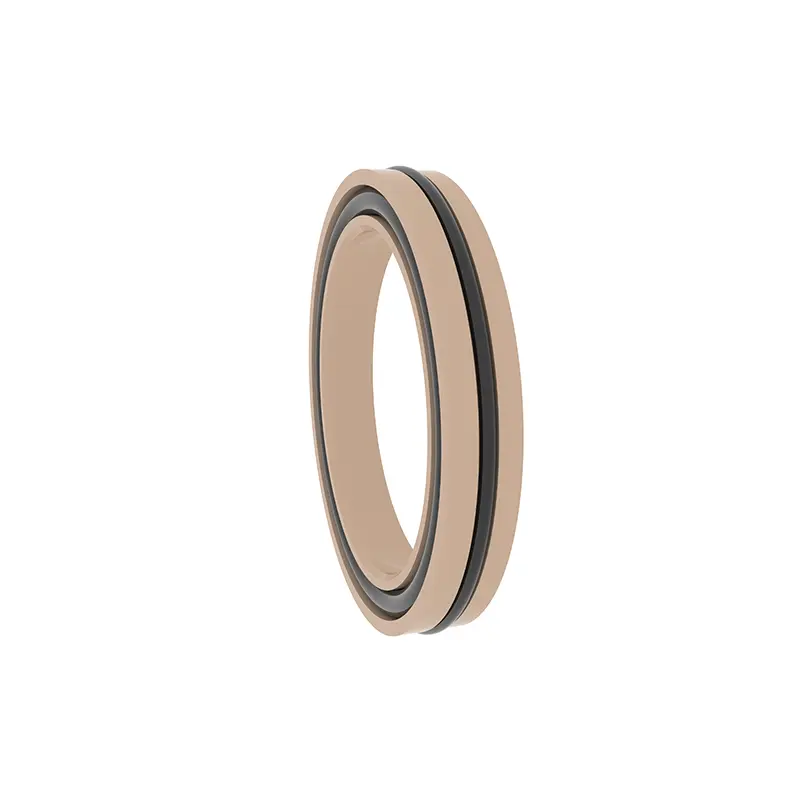

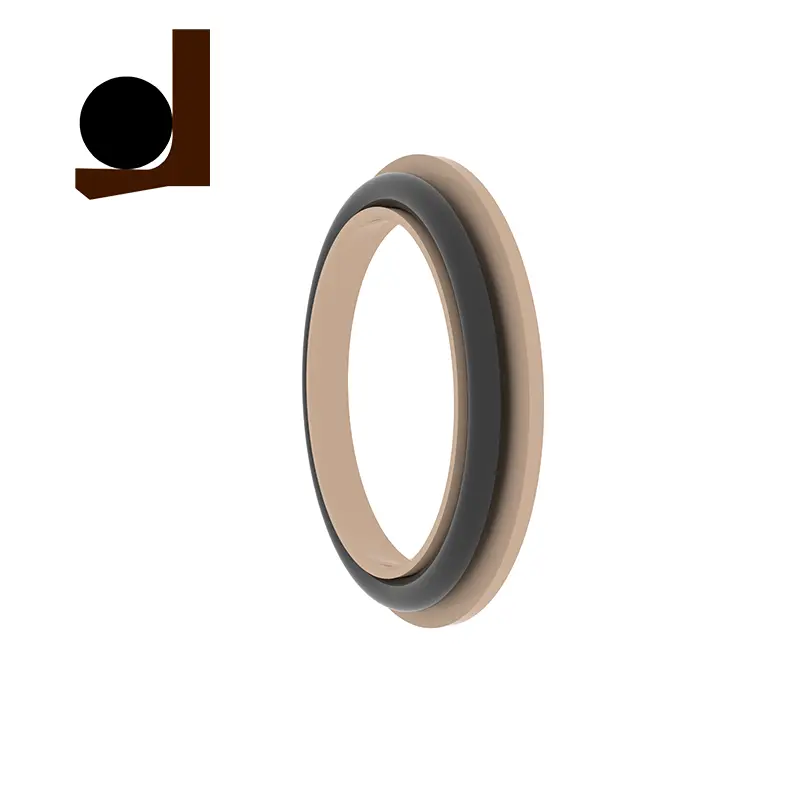

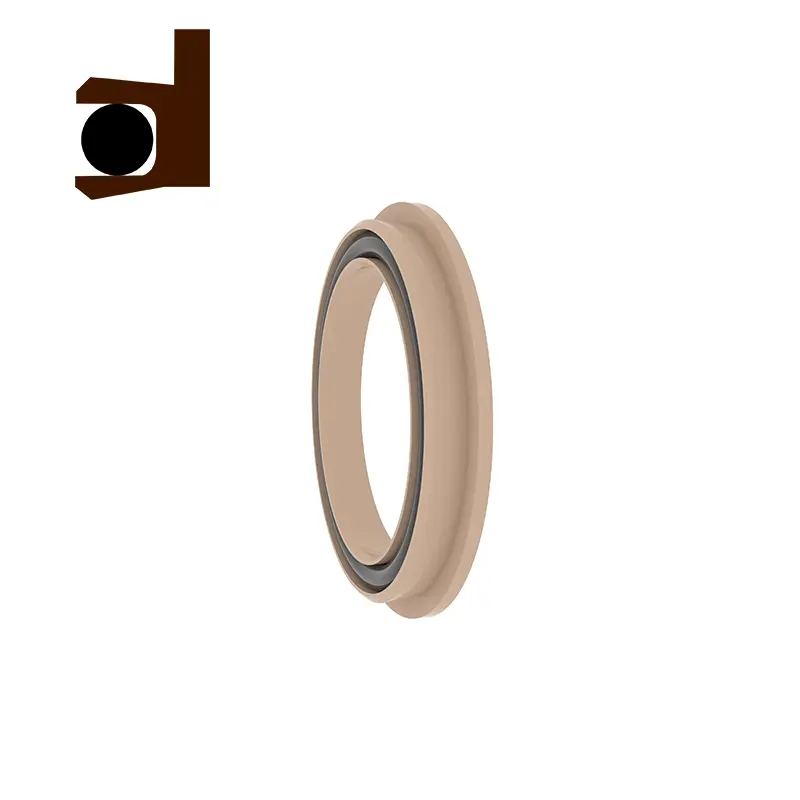

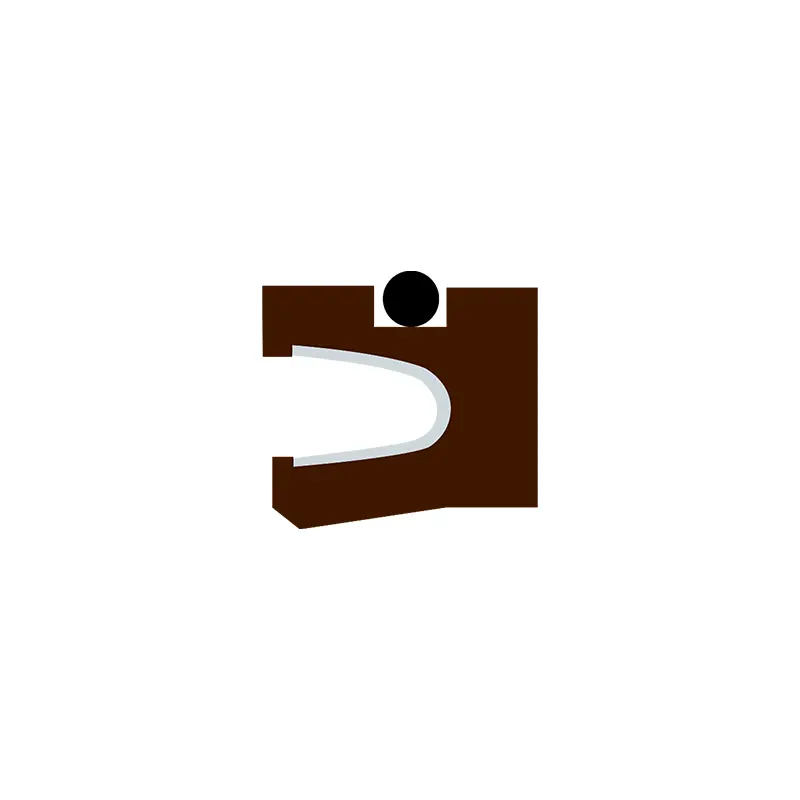

RC2055 eta RC2056 PAN-zigilu birakariak dira, RC2055-B hortz birakaria da. RC2056-B ROC2056-B birakako konbinazio zigilua da, eta RC2055-C birakako y itxurako konbinazio zigilua da. Multzo bereko eredu ezberdinek zirrikitu berdinak dituzte eta trukagarriak dira. Ardatz biratzeko udaberriko zigiluaren serie osoa egokia da ardatz birakariari aplikatutako funtzio handiko zigiluentzat. Horien artean, RC2055 eta RC2056 altzairu herdoilgaitzezko malgukiek eta funtzio handiko plastikoek osatzen dute. RC2055-B, RC2056-B eta RC2055-C erabiltzen dituzunean, zehaztu behar da elastomer materiala bat datozenak.
Produktuen ezaugarriak eta aplikazioak:
Produktuaren ezaugarriak:
Altzairu herdoilgaitzezko malgukiaren eta funtzio handiko plastikoen konbinazioak zigilatzeko errendimendu eta iraunkortasun bikaina du.
Serie bakoitzaren zirrikituaren diseinua berdina da, lan baldintza desberdinetara bideratu eta malgutasunez egokitu daitekeena.
Udaberrian sartutako eredua ardatz biratzeko energizatuta dauden ereduak egokiak dira ardatz bakarreko presioaren zigilatzea industria-beharrak asetzeko.
RC2055-B, RC2055-C eta RC2056-B laguntza elastomeroen materialak aukeratzeko lan baldintzen arabera moldagarritasuna hobetzeko.
Aplikazio eszenatokiak:
Ertz biratu noranzko bakarreko presio zigilua, industria ekipoetarako, ingeniaritza makineriarako, sistema hidraulikoetarako, etab.
Funtzio handiko zigilatzeko baldintzak, hala nola petrokimikoak, ekipamendu energetikoak, makineria astuna eta abar.
Abantaila teknikoak:
Altzairu herdoilgaitzezko malgukiak indar erradial egonkorra eskaintzen du epe luzeko zigilatzeko efektua bermatzeko.
Funtzio handiko plastikozko eta elastomeroen konbinazioa egokia da presio handiko eta abiadura handiko lan baldintzetarako.
Groove truka daitekeen diseinuak instalazioa eta mantenimendua errazten ditu eta erabilera kostua murrizten du.
Erabilera iradokizunak:
Hautatu zigilu eredu egokia eta elastomer materiala lan baldintza zehatzen arabera.
Ziurtatu zirrikitua garbi dagoela instalazioan zehar zigiluan kalteak ekiditeko.

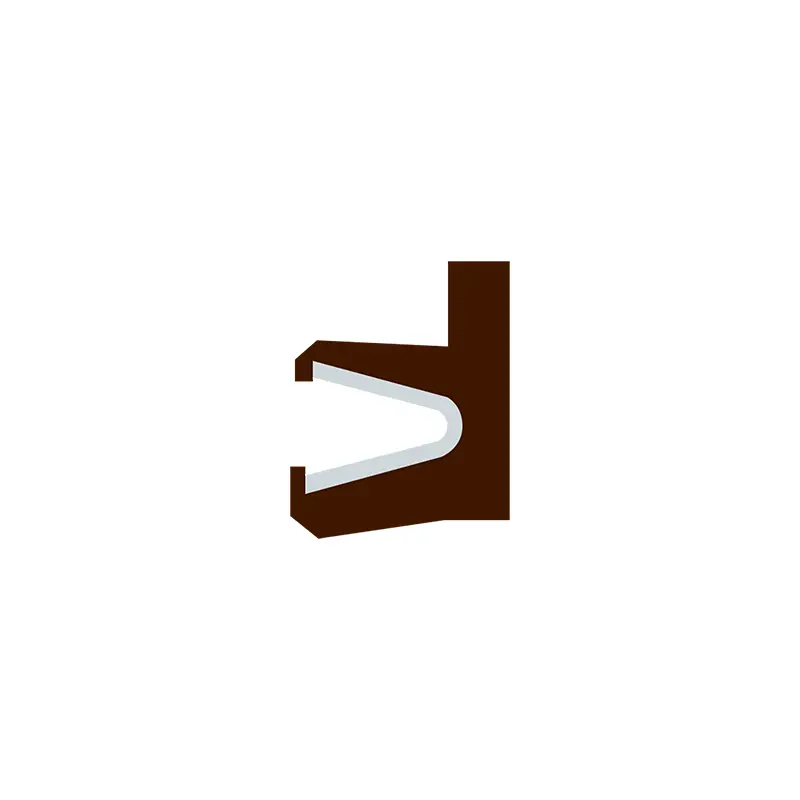

RC2055
Lan baldintza aplikagarriak (muga balioak ez dira aldi berean agertu behar)
| Presio (MPA) | Tenperatura (℃) | Abiadura (m / s) | Bitarte | |||
| ≤35 | RC2055 | RC2055-B / C | RC2055 | RC2055-B | RC2055-C | Ia likido eta gas komunikabide guztiak |
| -200 ~ + 250 | -35 ~ + 250 | <2m / s | <6m / s | <2m / s | ||
Materialen hautaketa
1. Bat datozen O-ring materialak hauta daitezke: RO1 nitrile kautxua (NBR), RO2 fluororubber (FKM), etab.
2. Zigilatzeko eraztun materialak: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, eta abar.
3. Altzairu herdoilgaitzezko udaberria: V formako udaberria.
Adibidez
RC2055- 40-PTFE4 + V ardatzaren diametroa 40, zigilatzeko eraztun materiala PTFE4 da, altzairu herdoilgaitzezko udaberria V itxurako udaberria da
RC2055-B-40-PTFE4 + R02 ardatz diametroa 40 da, zigilatzeko eraztun materiala PTFE4 da, O-ring bat datorrena fluororubber da
RC2055-C-40-PTFE4 + R02 ardatz diametroa 40 da, zigilatzeko eraztun materiala PTFE4 da, O-ring bat datorren Fluororubber da

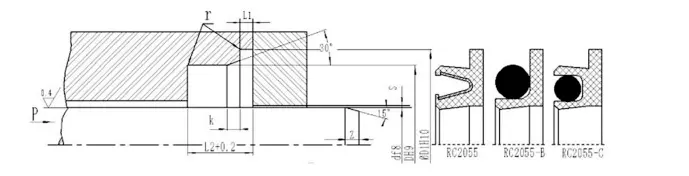

Zehaztapen parametro taula (parametroen barrutiko zehaztapen guztiak eskuragarri daude)
| Haga diametroa D f8 | Groove diametroa Dh9 | Groove diametroa d1h10 | Ertzaren sakonera L1 | Groove zabalera Kerr | Inportatu Chamfe k | Garbiketa erradiala S Max | Chamfer luzera | r max | |
| 10MPA | 20mpa | ||||||||
| 5 ~ 19,9 | D + 5 | D + 9 | 0,85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8l | 0.8 |
| 20 ~ 39,9 | D + 7 | d + 12,5 | 1.35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | d + 10,5 | d + 17,5 | 1.8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D + 14 | D + 22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Oharra: gomendagarria da ardatz biratzailearen gainazaleko gogortasuna HRC ≥ 58 izan behar dela.

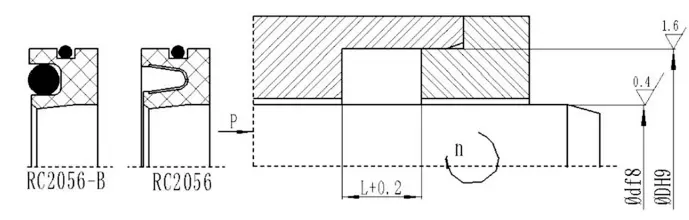

RC2056
Lan baldintza aplikagarriak (muga balioak ez dira aldi berean agertu behar)
| Presio (MPA) | Tenperatura (℃) | Abiadura (m / s) | Bitarte | ||
| ≤2 | RC2056 | Rc2056-b | RC2056 | Rc2056-b | Ia likido eta gas komunikabide guztiak |
| -200 ~ + 250 | -35 ~ + 250 | <14m / s | <6m / s | ||
Materialen hautaketa
1. Bat datozen O-ring materialak hauta daitezke: RO1 nitrile kautxua (NBR), RO2 fluororubber (FKM), etab.
2. Zigilatzeko eraztun materialak: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, eta abar.
3. Altzairu herdoilgaitzezko udaberria: V formako udaberria.
Adibidez
RC2056-40 * 62 * 8-PTFE4 + v d * d * l, zigilatzeko eraztun materiala PTFE4 da eta altzairu herdoilgaitzezko udaberria V formako udaberria da
RC2056-B-40 * 62 * 8-PTFE4 + R02 D * D * L, zigilatzeko eraztunaren materiala PTFE4 da eta bat datorren o-ring fluororubber da
