Abian jarri ditugun zigilu energizatuen amaierako bridak. Guztiak zorrotz garatzen dira, ekoitziak eta probak.

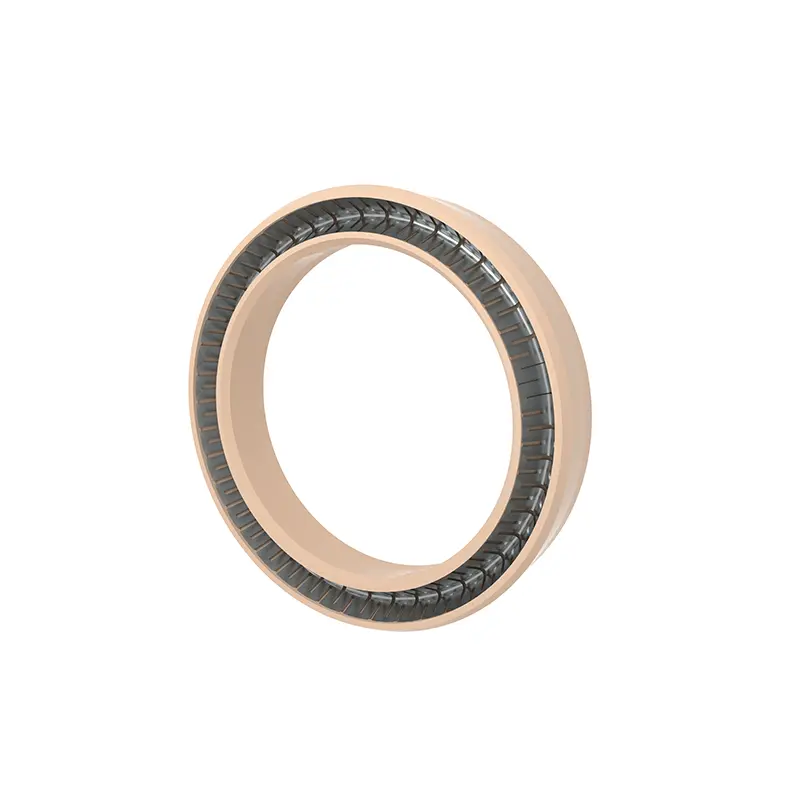

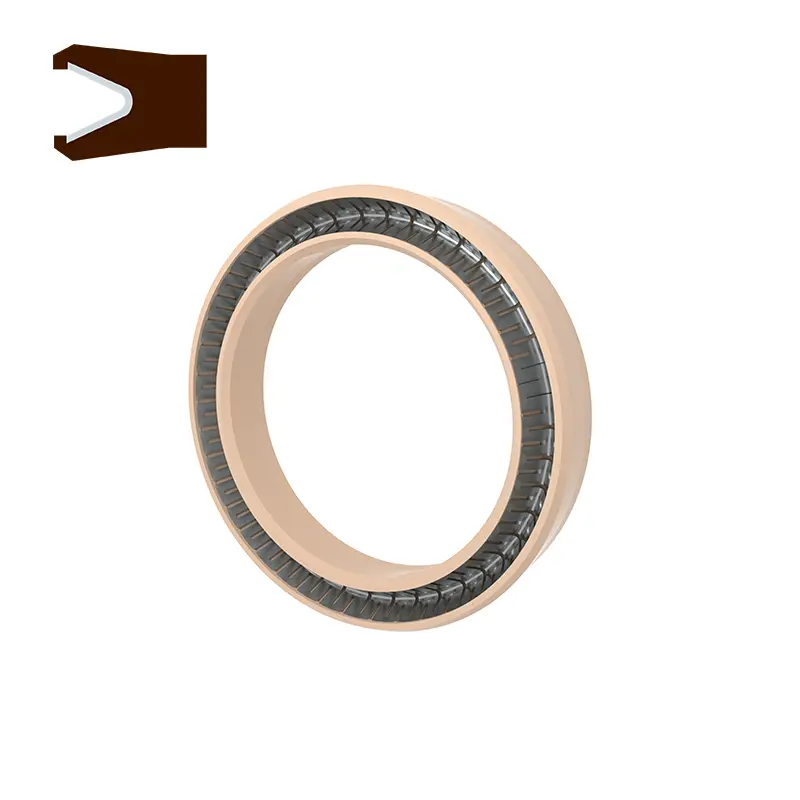

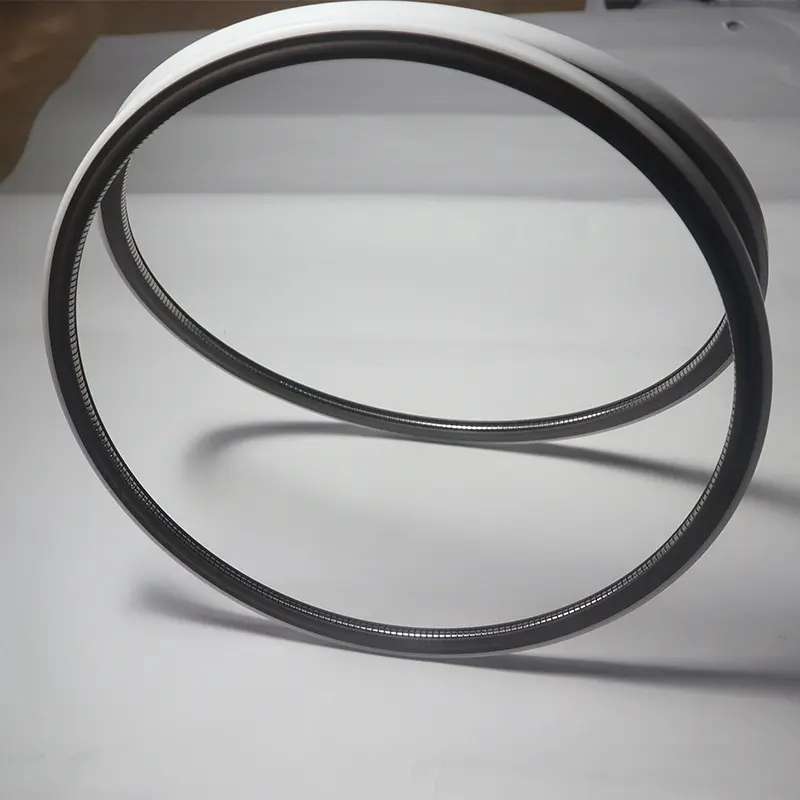

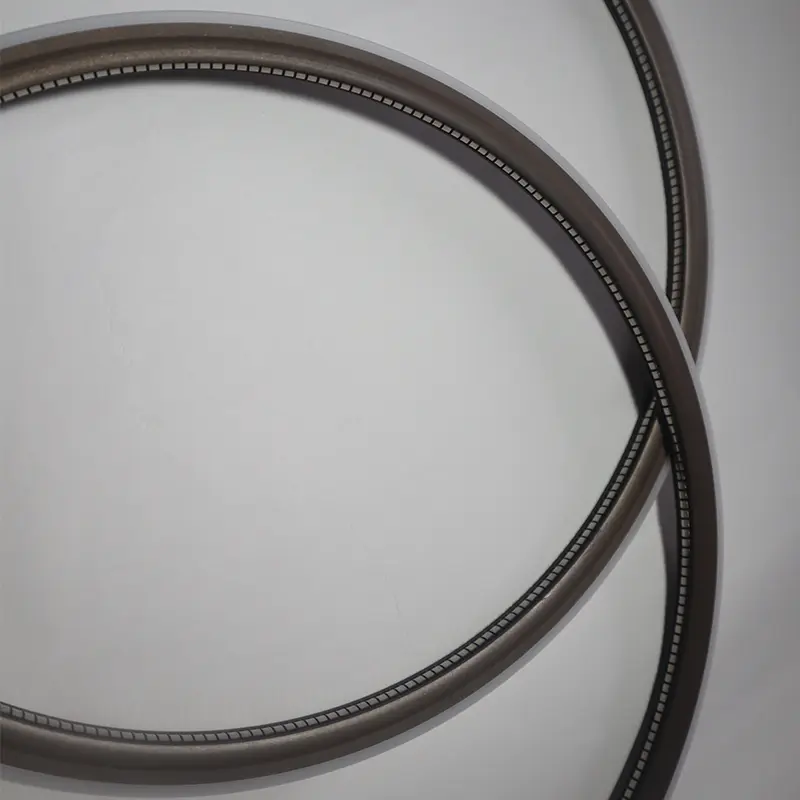

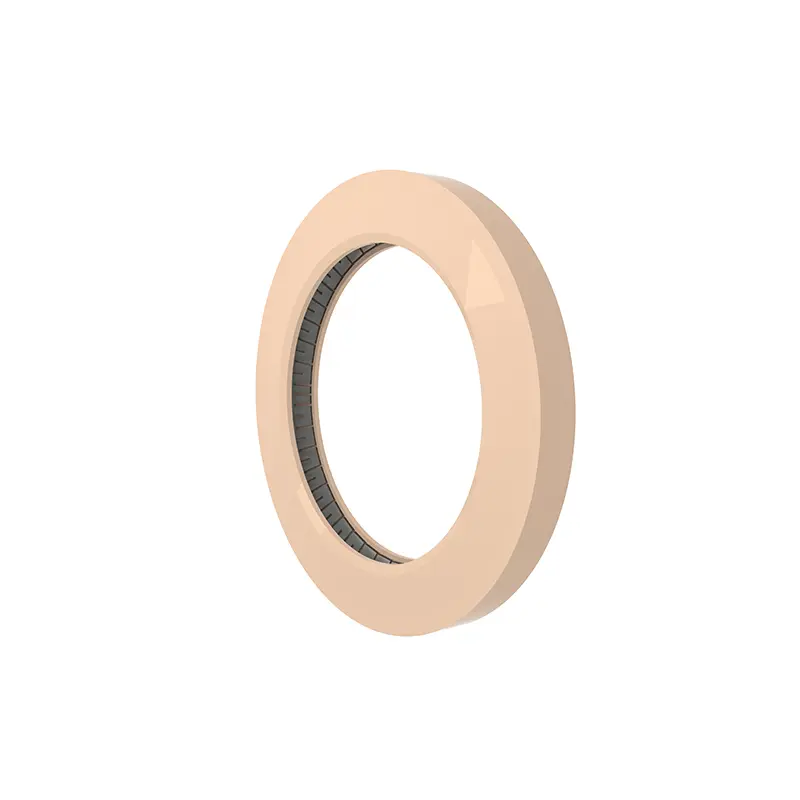

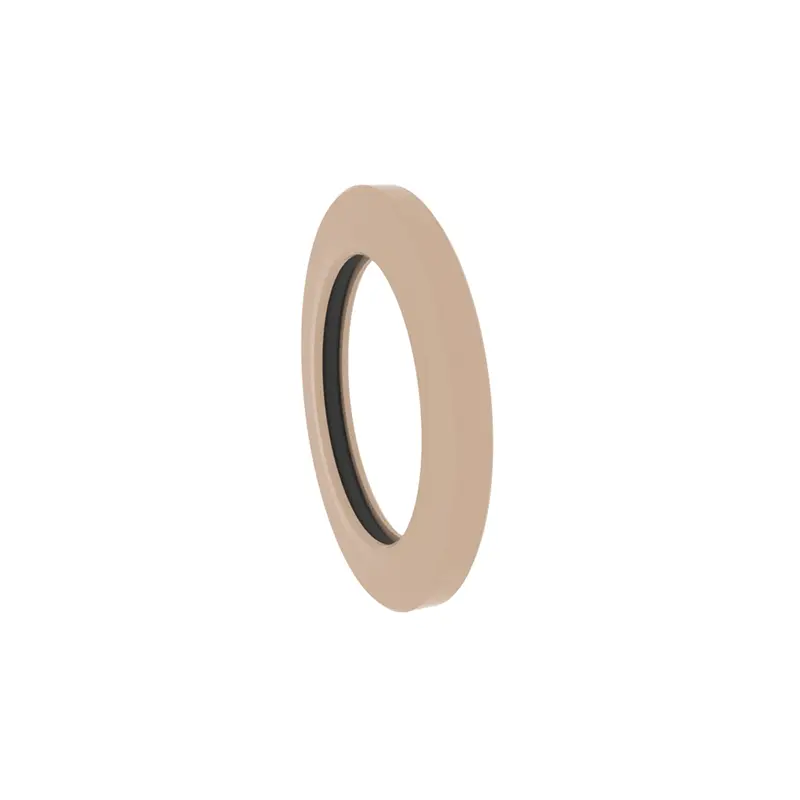

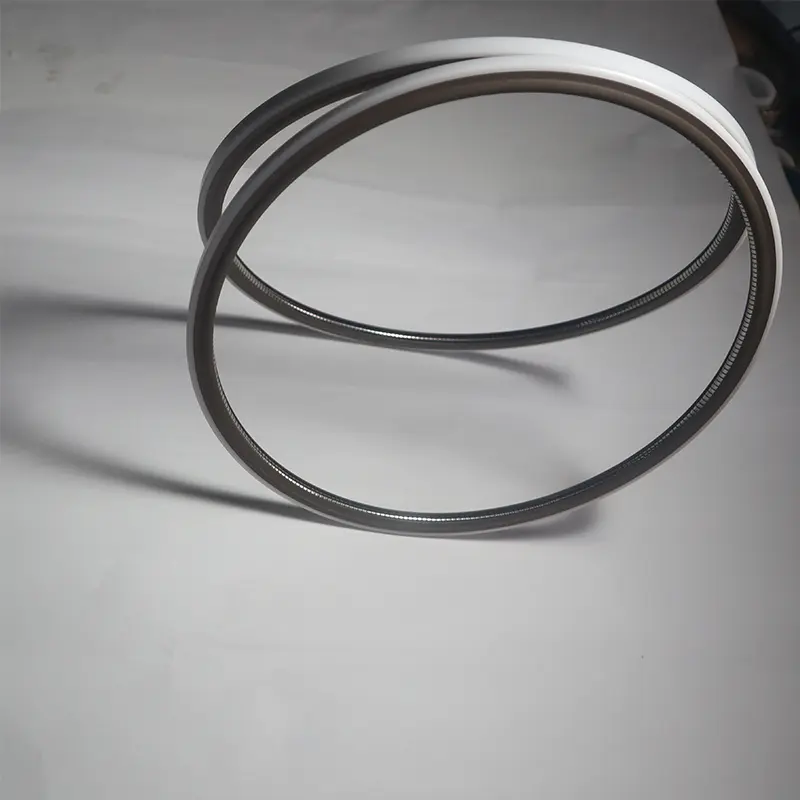

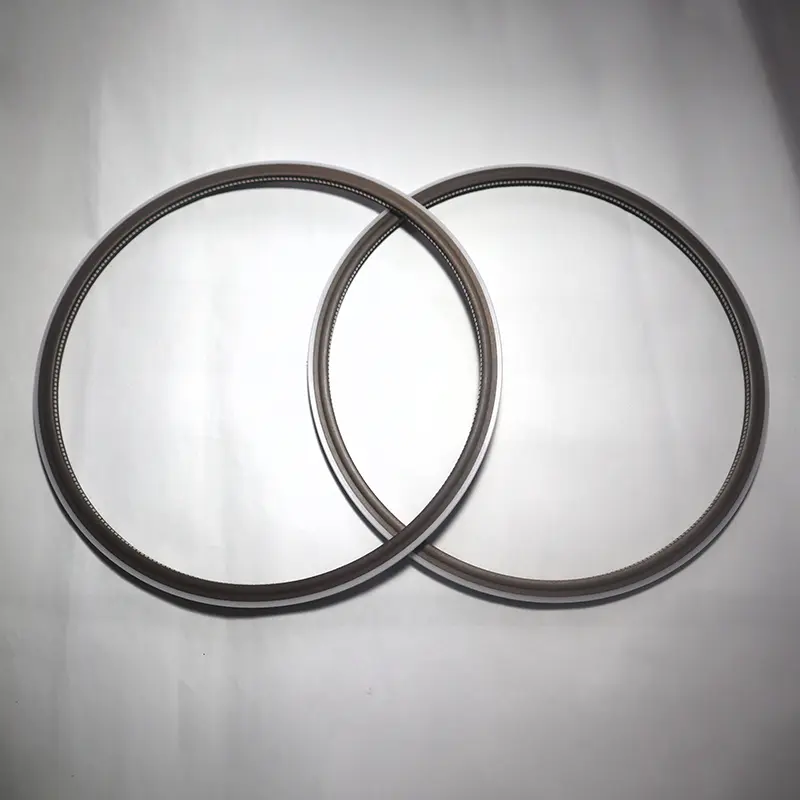

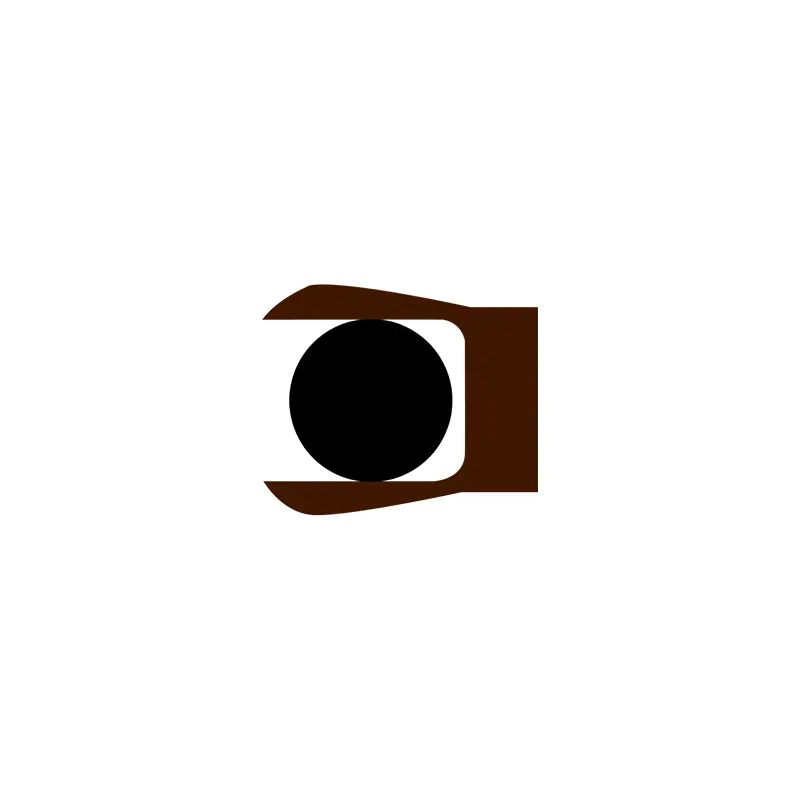

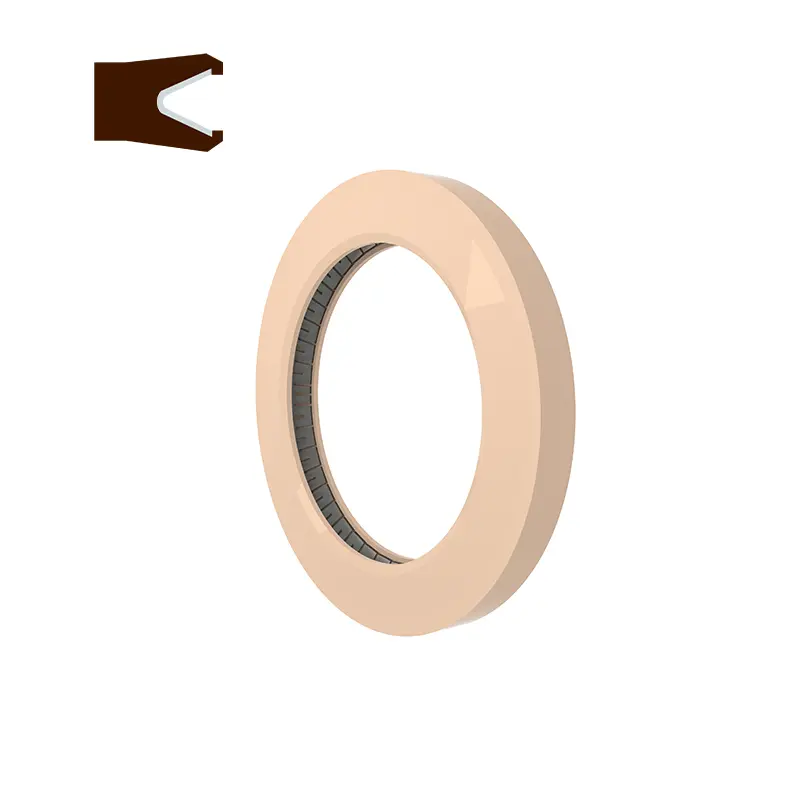

RC2876 eta RC2877 zartagin-zigiluak dira, eta RC2876-B eta RC2877-B Y-formako zigiluak dira. Eredu bakoitzaren arteko bi zatiketa desberdinek zirrikitu bera dute eta truka daiteke. Axial (amaiera) eta fluan noranzko bakarreko presio estatikoak dira eta gainazal zakarra ezin hobea ez den lekuetan erabil daiteke. Bi zartagin-zigiluak altzairu herdoilgaitzezko malgukiz eta funtzio handiko plastikoz osatuta daude. Altzairu herdoilgaitzezko malgukiak V formako malgukiak eta O itxurako malgukiak aukeratu daitezke. Eta RC2876-B eta RC2877-B erabiltzen duzunean, zehaztasunez hautatu behar da elastomero materialak.
Produktuen ezaugarriak eta aplikazioak:
Rc2876
Lan baldintza aplikagarriak (muga balioak ez dira aldi berean agertu behar)
| Presio mpa | Abiadura m / s | Tenperatura ℃ | Bitarte | ||
| Rc2876 | Rc2876-b | - | Rc2876 | Rc2876-b | Likido guztiak, produktu kimikoak, gasak |
| <40 | <80 | -200 ~ + 250 | -35 ~ + 250 | ||
Materialen hautaketa

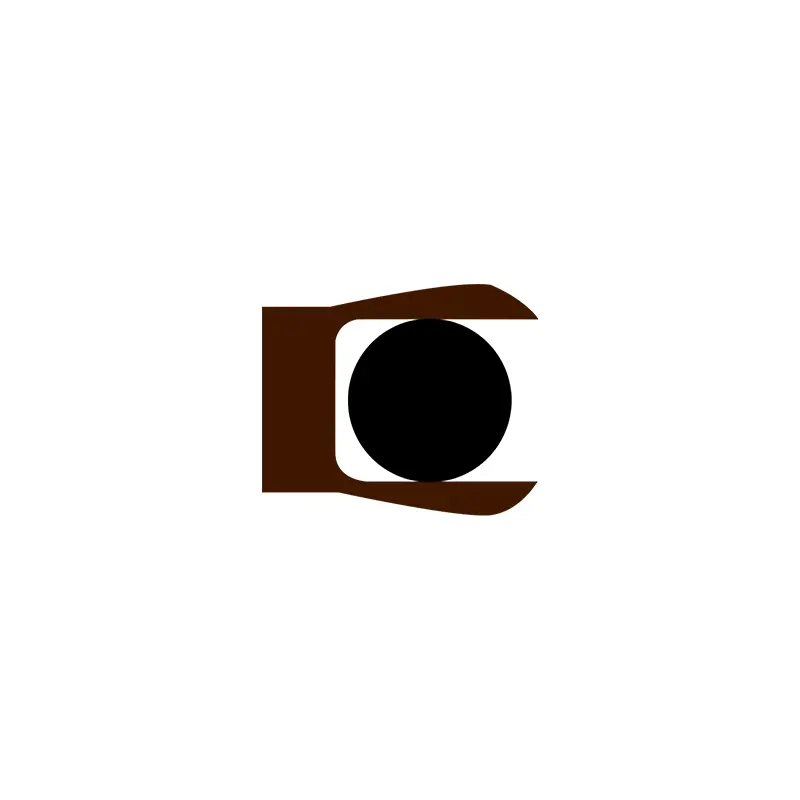

1.. Bat datozen O-ring materialak hauek izan daitezke: R01 Nitrile kautxua (NBR), R02 fluororubber (FKM), etab.
2. Zigilatzeko eraztun materialak: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, eta abar.

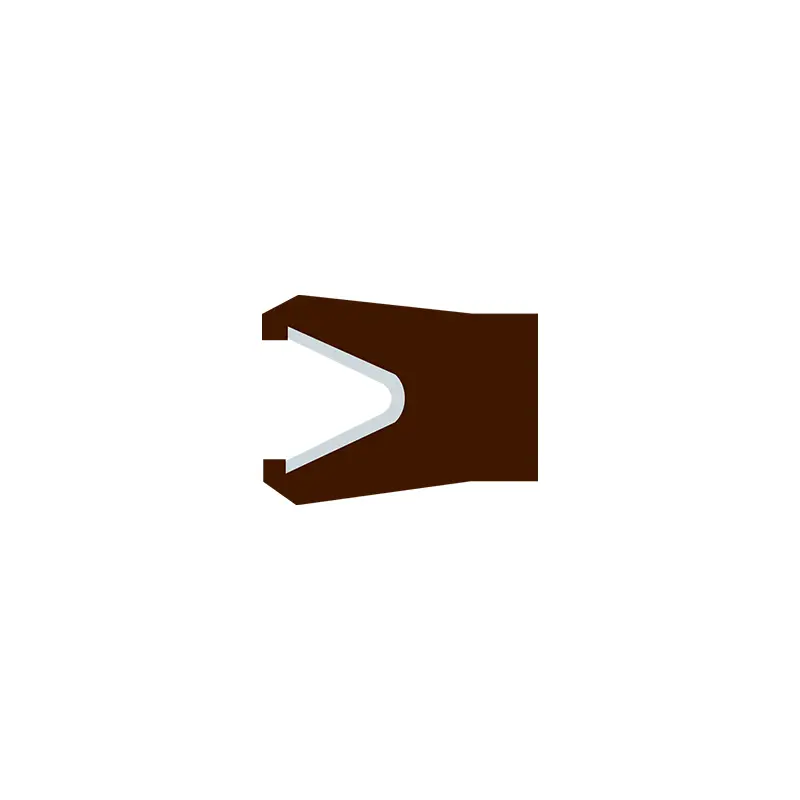

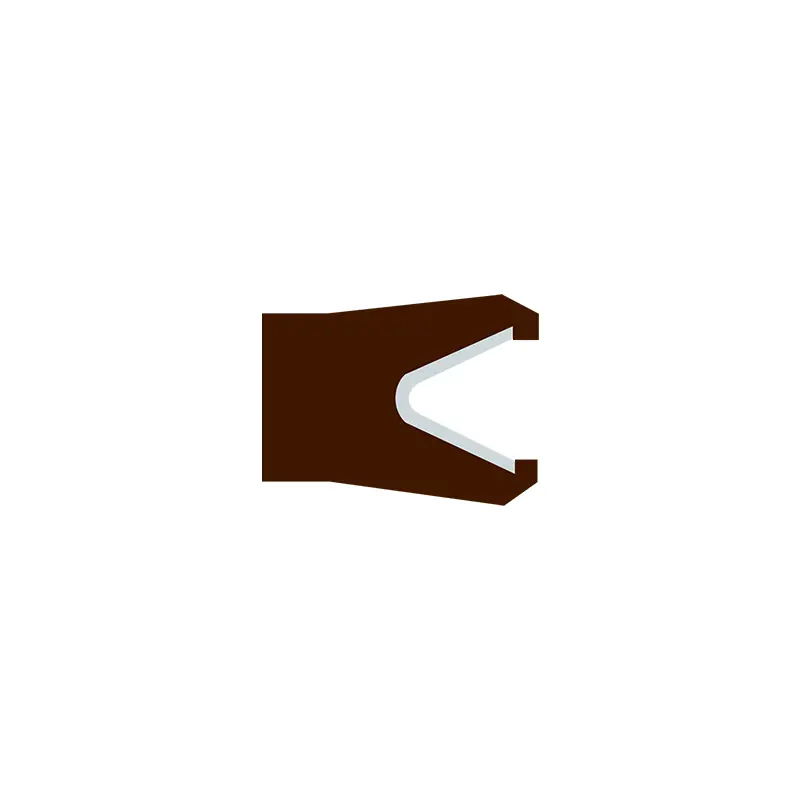

3. Altzairu herdoilgaitzezko malgukiak O itxurako malgukiak eta V formako malgukiak hauta daitezke.
Adibidez
RC2876-40-PTFE4 + V Barne-presioaren barruko diametroa 40 da, zigilatzeko eraztun materiala PTFE4 da, eta udaberria V formako udaberria da

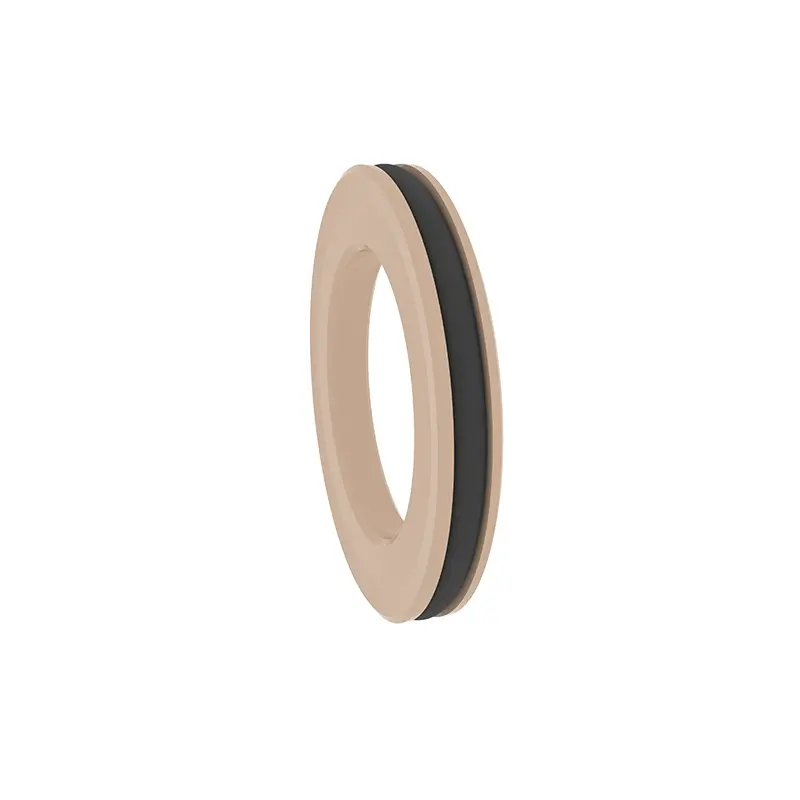

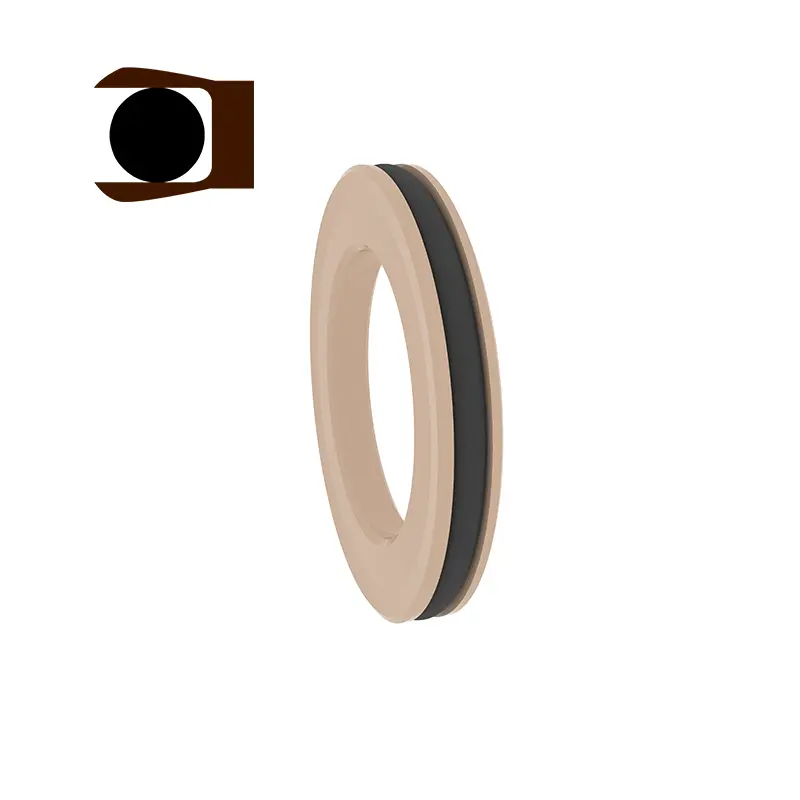

RC2876-B-40-PTFE4 + R02 Barne-presioaren kanpoko diametroa 40 da, zigilatzeko eraztun materiala PTFE4 da eta bat datorren o-ring fluororubber da
Oharra: hedapen-tartea aukeratzen baduzu, erabili serie zenbakia.

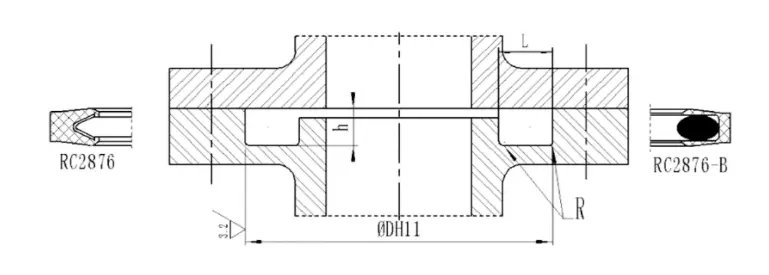

| Serie zenbakia | Serie zenbakia | Barruti estandarra Dh11 | Lur hedatua Dh11 | Groove sakonera h-0.05 | Groove zabalera Kerr+0.2 | Txoko biribilak Rmaax |
| Rc2876-0 | RC2876-B-0 | 10 ~ 13,9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| Rc2876-1 | RC2876-B-1 | 14 ~ 24,9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| Rc2876-2 | RC2876-B-2 | 25 ~ 45,9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| Rc2876-3 | RC2876-B-3 | 46 ~ 124,9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| Rc2876-4 | RC2876-B-4 | 125 ~ 999,9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| Rc2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
Rc2877
Lan baldintza aplikagarriak (muga balioak ez dira aldi berean agertu behar)
| Presio mpa | Abiadura m / s | Tenperatura ℃ | Bitarte | ||
| Rc2877 | Rc2877-b | - | Rc2877 | Rc2877-b | Likido guztiak, produktu kimikoak, gasak |
| <40 | <80 | -200 ~ + 250 | -35 ~ + 250 | ||
1.. Bat datozen O-ring materialak hauek izan daitezke: R01 Nitrile kautxua (NBR), R02 fluororubber (FKM), etab.
2. Zigilatzeko eraztun materialak: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, eta abar.
3. Altzairu herdoilgaitzezko malgukiak O itxurako malgukiak eta V formako malgukiak hauta daitezke.
Adibidez
RC2877-40-PTFE4 + V kanpoko presioaren barruko diametroa 40 da, zigilatzeko eraztun materiala PTFE4 da eta altzairu herdoilgaitzezko udaberria V formako udaberria da

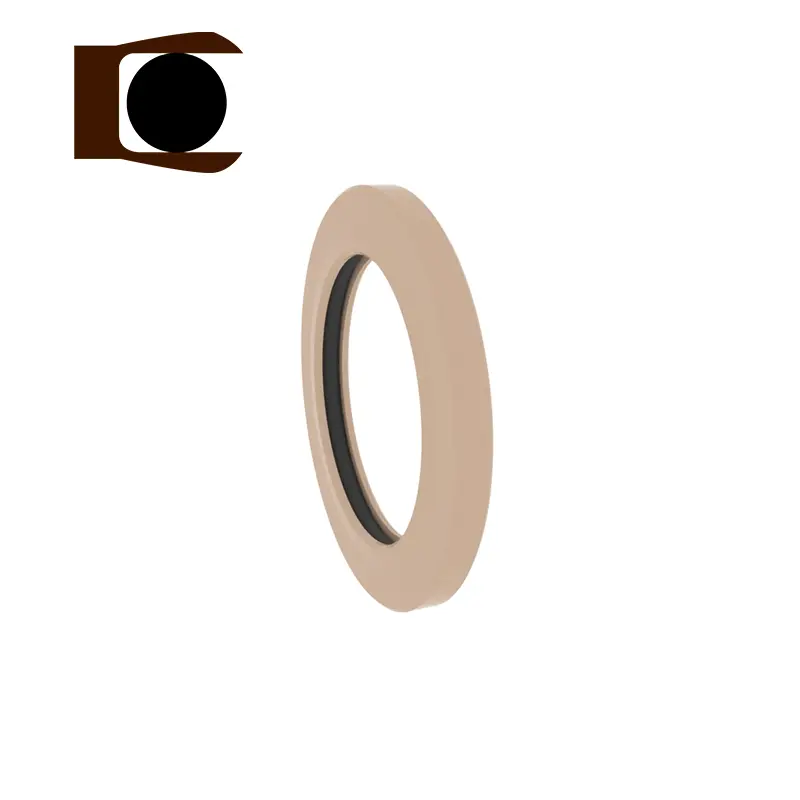

RC2877-B-40-PTFE4 + R02 Kanpoko presioaren barruko diametroa 40 da, zigilatzeko eraztun materiala PTFE4 da, eta bat datorren o-ring fluororubber da
Oharra: barruti luzatua aukeratzen baduzu, erabili serie zenbakia.

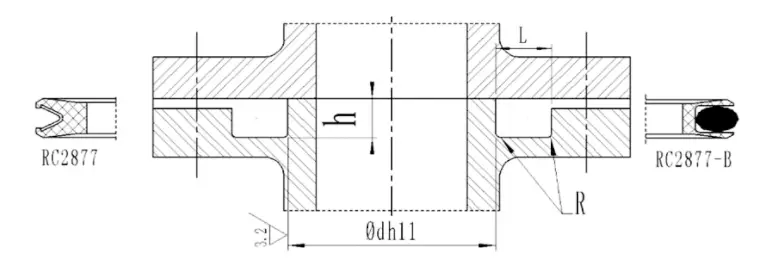

| Serie zenbakia | Serie zenbakia | Barruti estandarra d h11 | Lur hedatua dh11 | Groove sakonera h-0.05 | Groove zabalera Kerr+0.2 | Txoko biribilak Rmaax |
| Rc2877-0 | RC2877-B-0 | 3 ~ 9,9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| Rc2877-1 | RC2877-B-1 | 10 ~ 19,9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| Rc2877-2 | RC2877-B-2 | 20 ~ 39,9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| Rc2877-3 | RC2877-B-3 | 40 ~ 119,9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| Rc2877-4 | RC2877-B-4 | 120 ~ 999,9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| Rc2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
