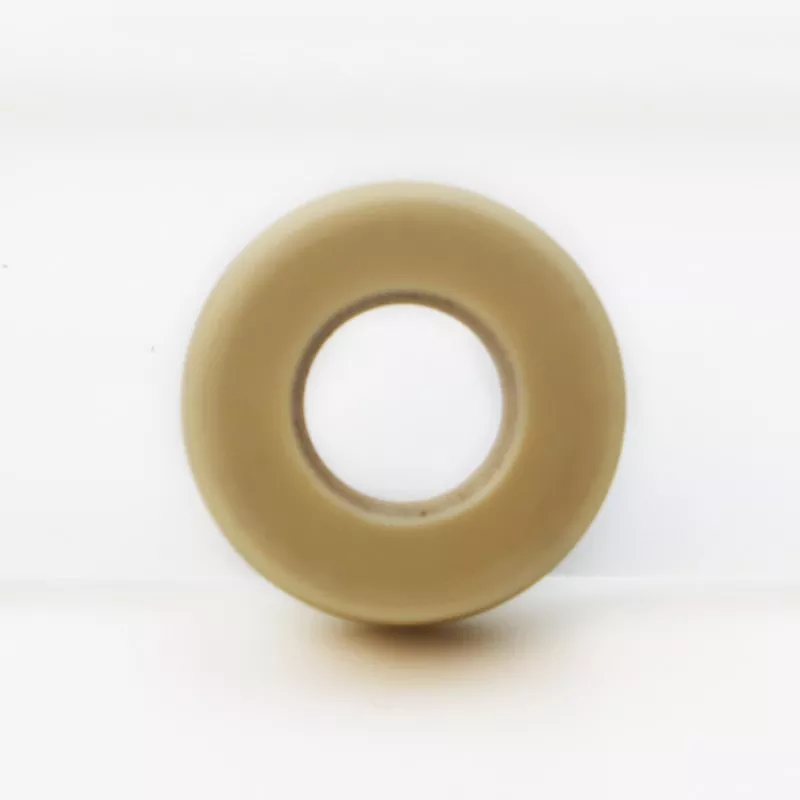

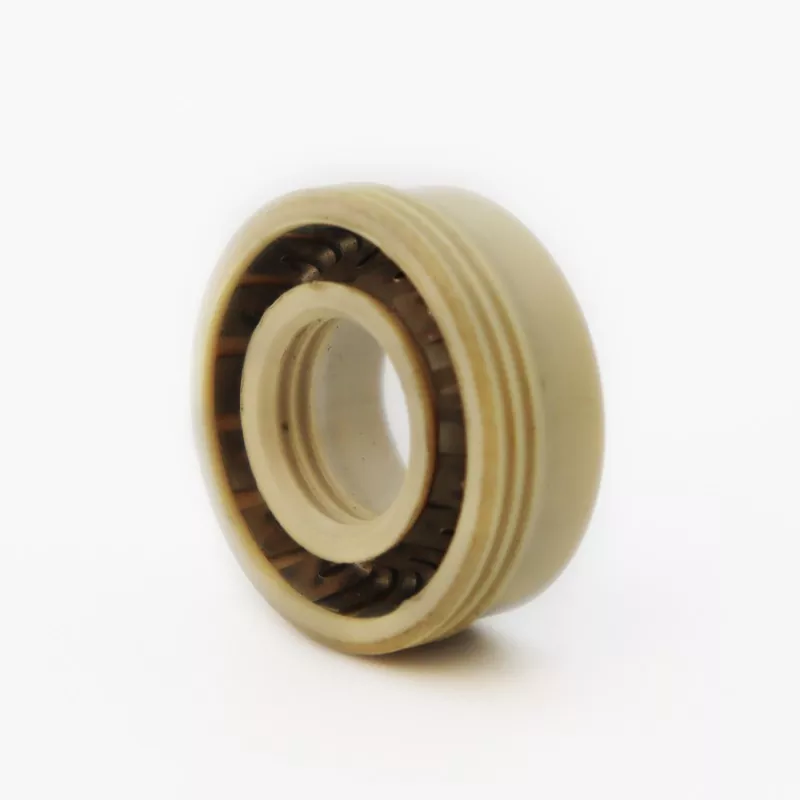

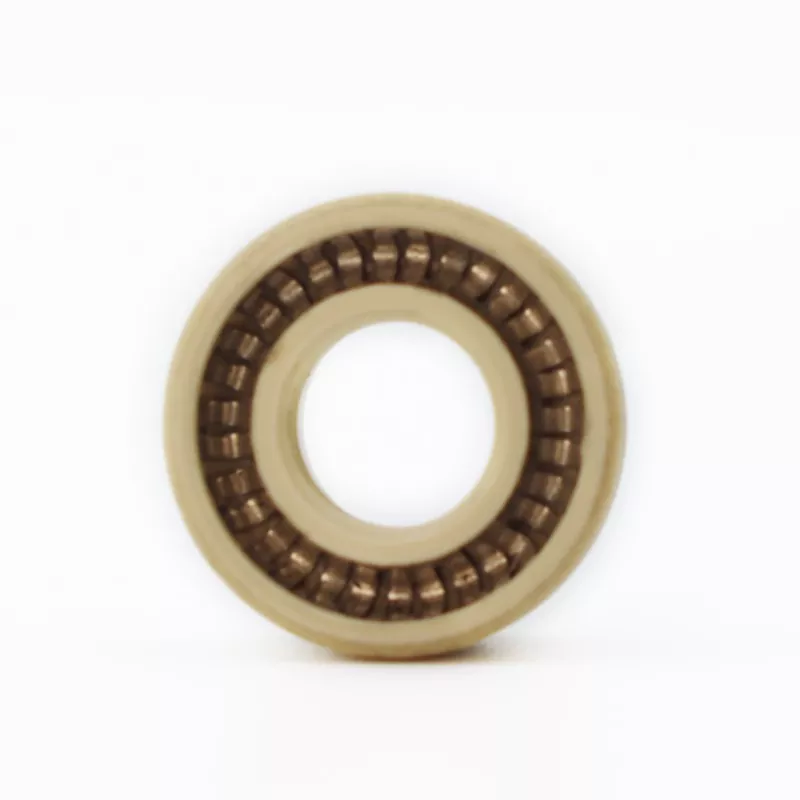

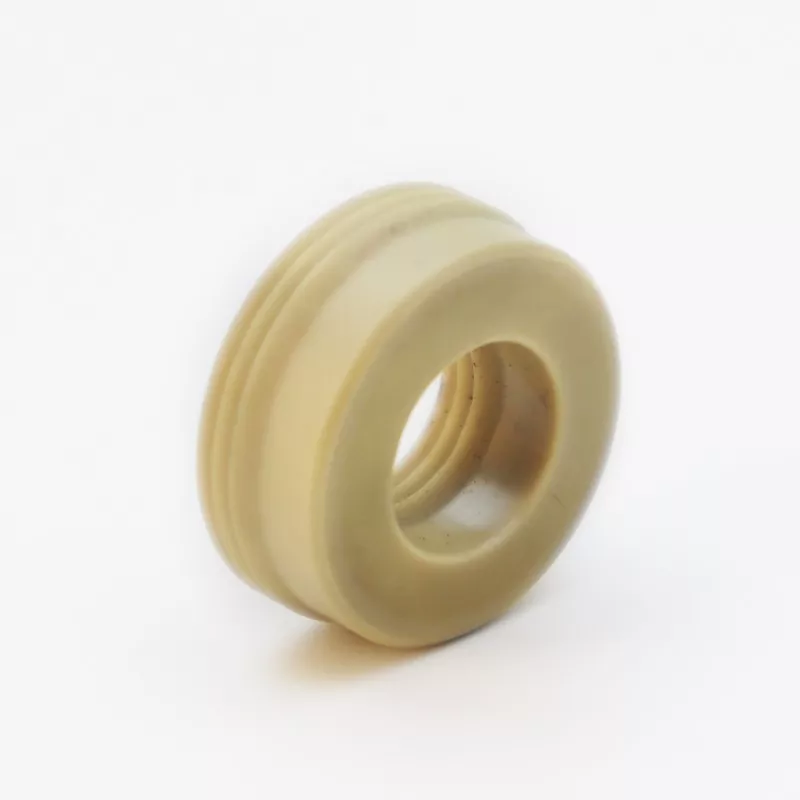

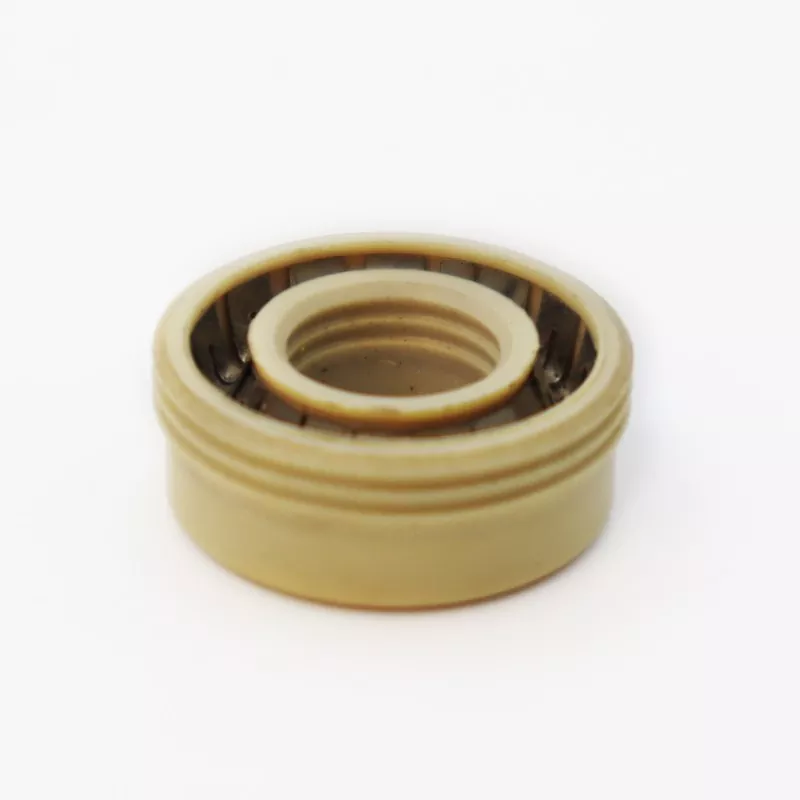

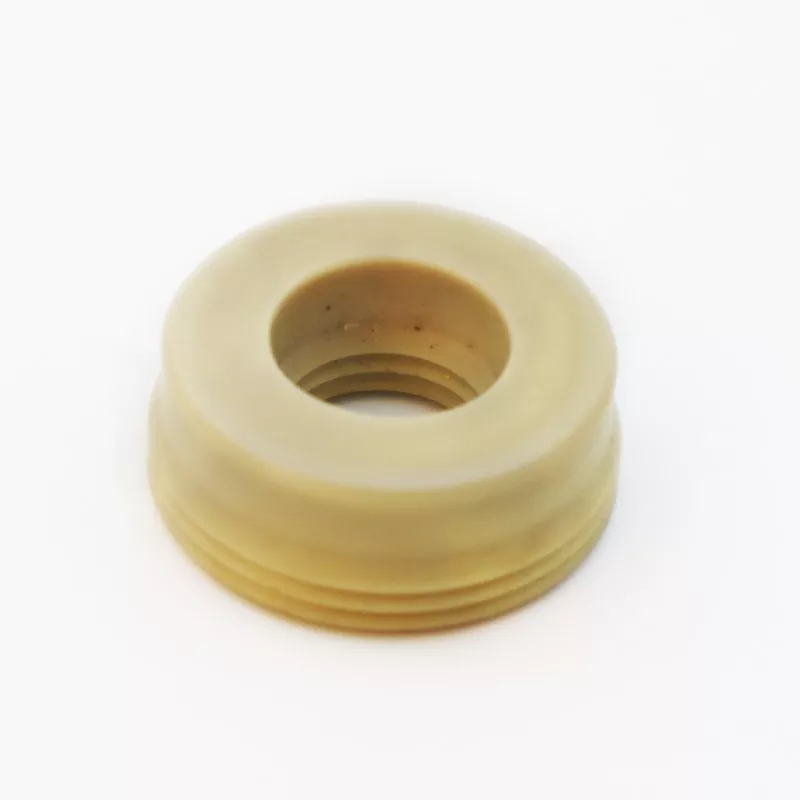

Ruichen FS-C Multi-Lip Spring-Energized Seal-ek zigilatzeko errendimendua nabarmen hobetzen duen zerradun ezpainen diseinu berezia du. FS-C eredua aukera ezin hobea da ihesen kontrol zorrotza behar duten aplikazioetarako.
Zigilatze egonkorra eta fidagarria eskaintzen du (marruskadura baxua eta bizitza luzea orekatuz) 40 MPa arteko funtzionamendu-presioetan (muga hori gainditzen duten presioek zirrikitu zabaleko konfigurazio zehaztua behar dute).
Muga-balioak ez dira aldi berean gertatu behar.
|
Presioa (MPa) |
Abiadura (m/s) |
Tenperatura °C |
Komunikabideak |
|
|
<40: Erabili L zirrikituaren zabalera >40 MPa: L1 zirrikituaren zabalera erabili |
<10 |
BO/DO -35~+250 |
Bestela -200~+250 |
Likido, produktu kimiko eta gas guztiak |
Eredu honen ezpain anitzeko egiturak zigilatzeko hesi anitz sortzen ditu, presio baxuetan ere gas eta likidoen estankotasun bikaina bermatuz. Oso presio diferentzial baxua duten hutseko inguruneetarako edo aplikazioetarako diseinatuta dago, eta 40 MPa arteko funtzionamendu-presioetara ere moldatzen da (baldin eta zirrikitu zabala erabiltzen bada).
Ruichen FS-C udaberrian energizatutako zigiluak hutseko ekipoetan, tresna analitikoetan, zehaztasun neurtzeko gailuetan eta zehaztapen handiko balbuletan errendimendu bikaina eskaintzen dute. Marruskadura baxuko ezaugarriek eta mugimendu leunek bereziki egokiak dira mugimenduaren doitasun-kontroleko aplikazioetarako. Neurrira egindako Ruichen FS-C zigiluak epe luzerako zigilatzeko fidagarritasuna bermatzen dute ikerketa zientifikoko ekipoetarako, tresna medikoetarako eta doitasun handiko industria-kontrol-sistemetarako.
Zehaztutako barrutietako dimentsio guztiak eskuragarri daude.
Oharra: eskatutako zehaztapenak taula honetan agertzen ez badira, jar zaitez gurekin harremanetan; 1600 mm-ko tamaina duten produktuak horni daitezke.
|

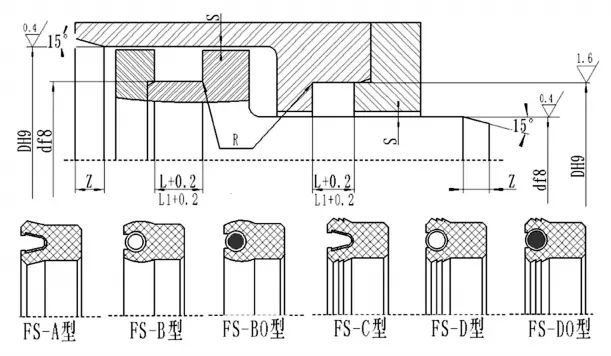

d |
D |
L+0,2 |
L1+0.2 (>40 MPa presioetarako aplikagarria) |
Sake erradiala Smax |
Txanflaren luzera Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Instalazio-oharra: Presio handiko aplikazioetarako (>40 MPa), zehaztutako zabaleraren (L1) zirrikitua erabili behar da, eta instalazio-perdoiak zorrotz kontrolatu behar dira.
