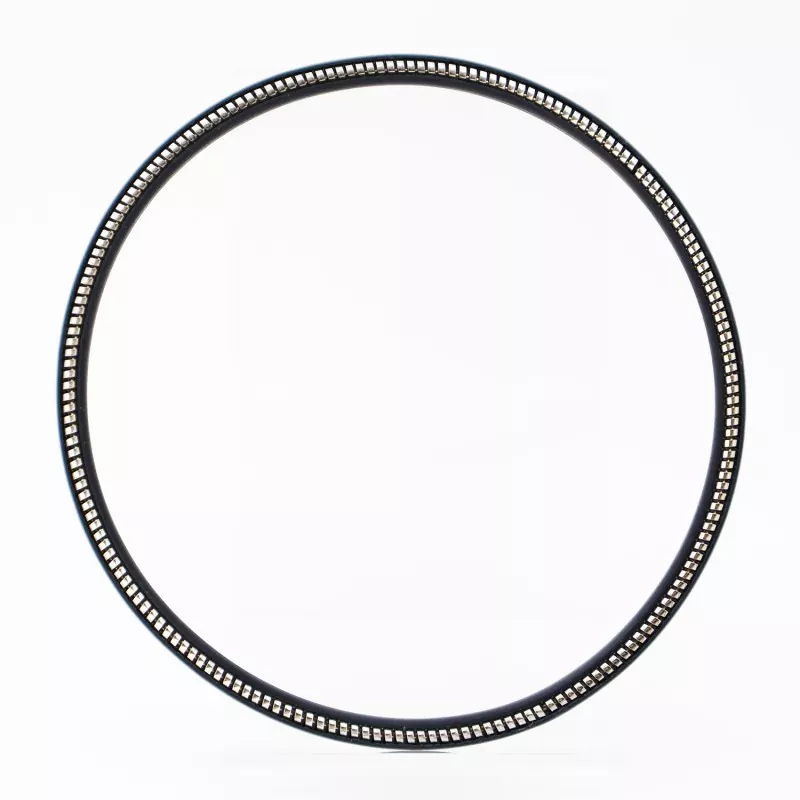

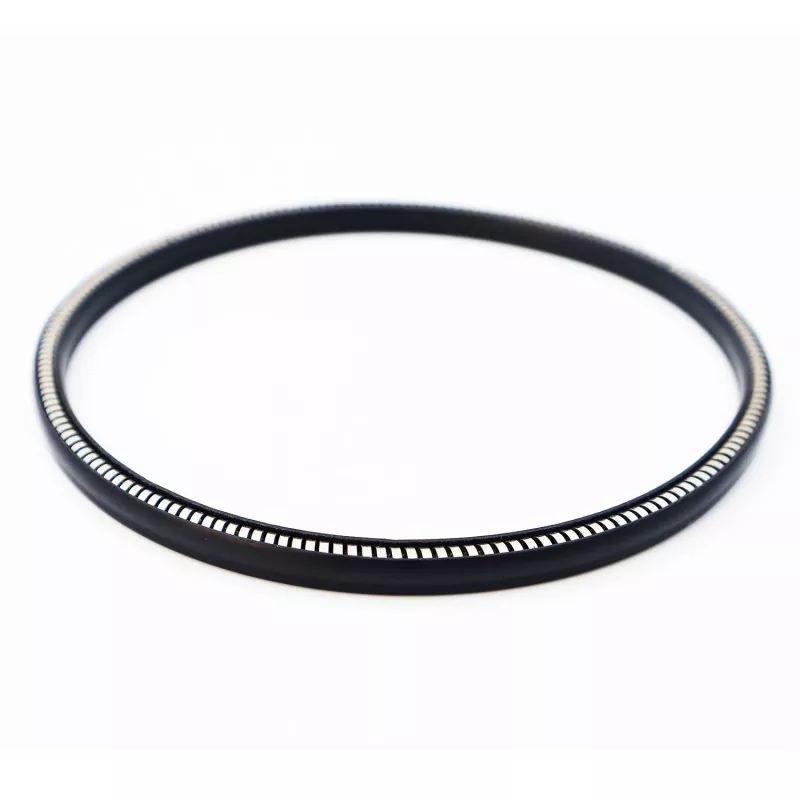

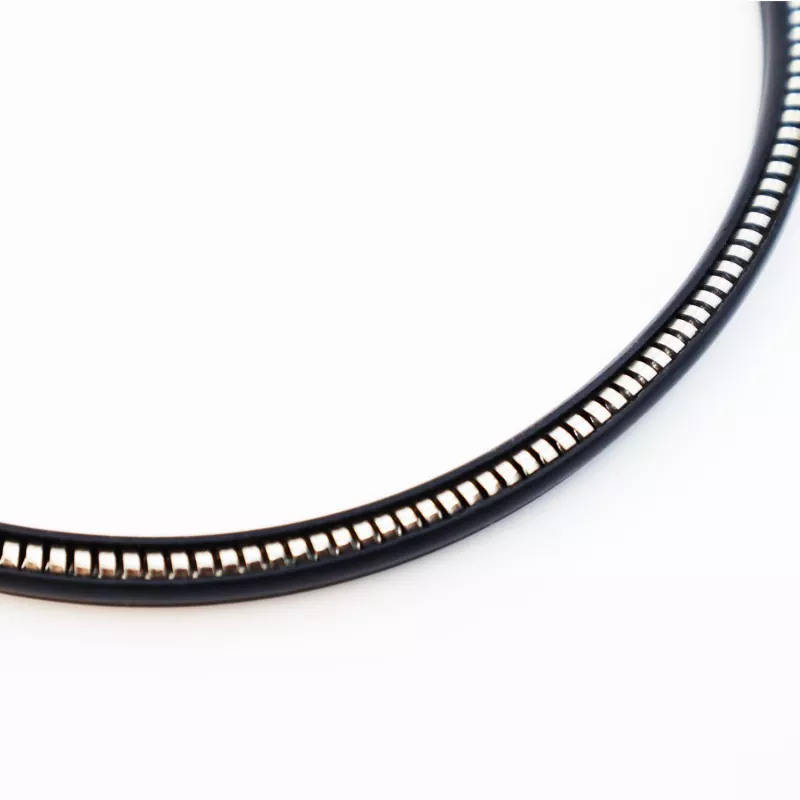

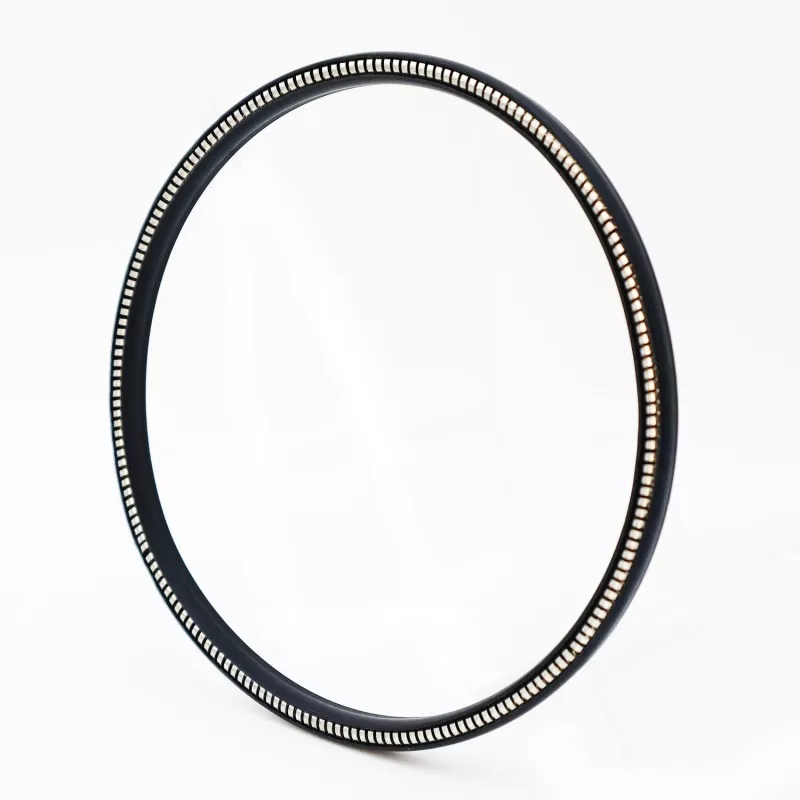

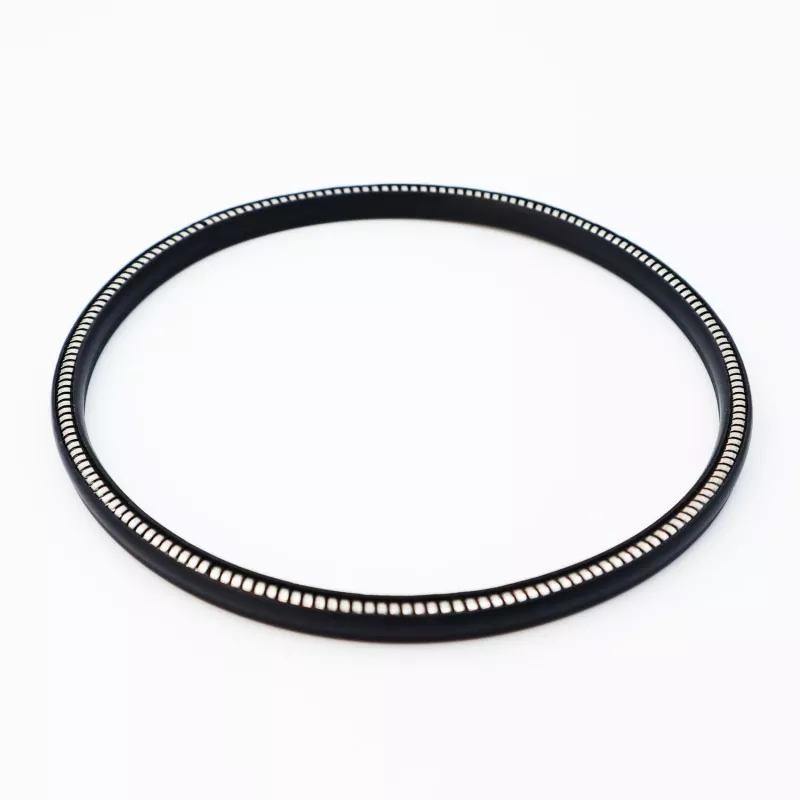

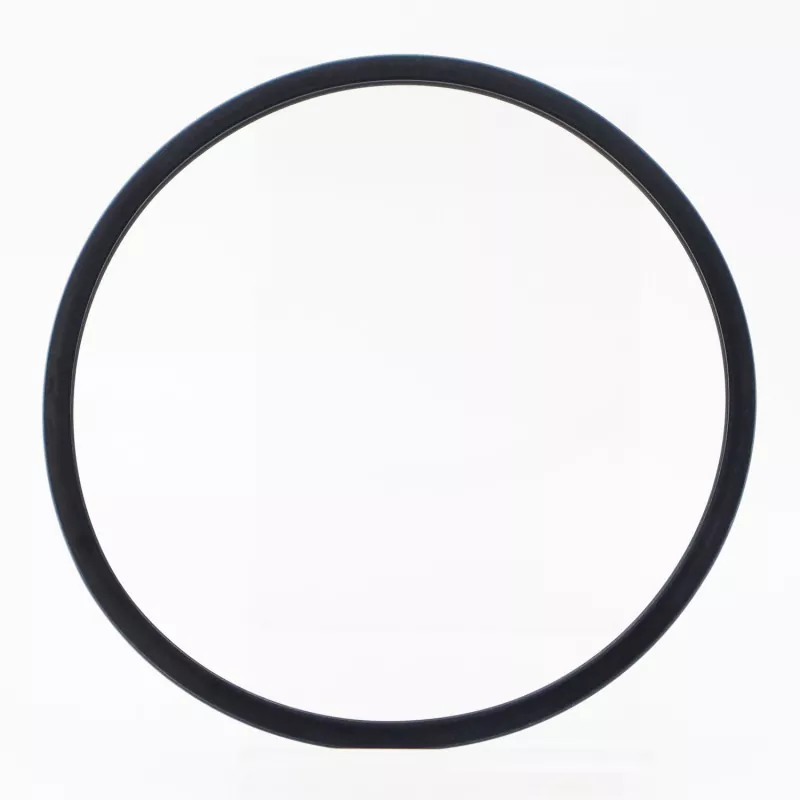

Ruichen FS-B Enhanced Spring-Energized Seal-ek errendimendu hobekuntzak ditu diseinu simetriko estandarraren gainean eta presio moderatuak eta funtzionamendu-fluktuazio arinak dituzten aplikazioetarako bereziki garatu zen. Eredu honek zigilatzeko ezpainaren profilaren eta malguki-sistemaren arteko bat etortzea optimizatzen du, eta horrela zigilatzeko egonkortasuna hobetzen du funtzionamendu-baldintza dinamikoetan.
Muga-balioak ez dira aldi berean gertatu behar.
|
Presioa (MPa) |
Abiadura (m/s) |
Tenperatura °C |
Komunikabideak |
|
|
<40: Erabili L zirrikituaren zabalera >40 MPa: L1 zirrikituaren zabalera erabili |
<10 |
BO/DO -35~+250 |
Bestela -200~+250 |
Likido, produktu kimiko eta gas guztiak |
Eredu honen funtsezko ezaugarria presio-gorabeheren aurrean duen erresistentzia hobetua da, 40 MPa arteko presio operatiboarekin. Bere zigilatzeko ezpainen diseinu hobetuak komunikabideen bateragarritasun handia eskaintzen du, medio kimiko sorta zabalagoa kudeatzeko aukera ematen baitu, industria-fluido oso oldarkorrak barne. -60 °C eta 220 °C arteko tenperatura tartean funtzionatzen du, ingurune industrial gehienen eskakizunak betez.
Ruichen FS-B malguki-energizatutako zigiluak euskarri ugarirekin bateragarritasun bikaina mantentzen du, marruskadura-ezaugarri egonkorragoak eta bizitza luzeagoa eskaintzen dituen bitartean elkarrekiko aplikazioetan. Eraikuntzako makinetako zilindro hidraulikoetarako, ponpa industrialetarako edo balbula kimikoetarako, Ruichen FS-B-k zigilatzeko errendimendu bikaina eta iraunkorra eskaintzen du.
Zehaztutako barrutietako dimentsio guztiak eskuragarri daude.
Oharra: beharrezko zehaztapenak hemen zerrendatzen ez badira, jar zaitez gurekin harremanetan; 1600 mm-ko diametroa duten produktuak horni ditzakegu.
|

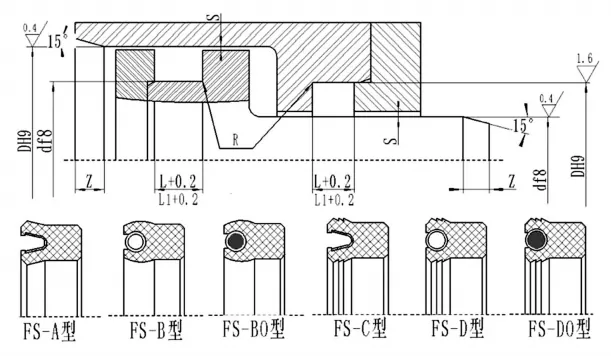

d |
D |
L+0,2 |
L1+0.2 (>40 MPa presioetarako aplikagarria) |
Sake erradiala Smax |
Txanflaren luzera Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Nabarmen teknikoak: Presio altuak eta gorabeheratsuak dituzten funtzionamendu-baldintzetarako egokia; zigiluen bizitzari dagokionez eskakizun zehatzak dituzten ekipoetarako gomendatzen da.
