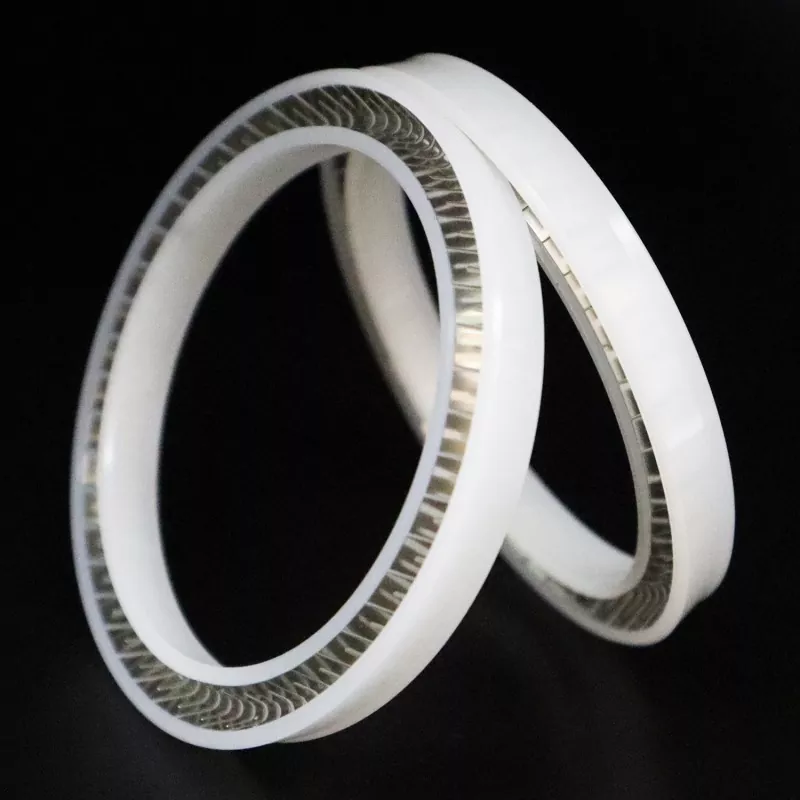

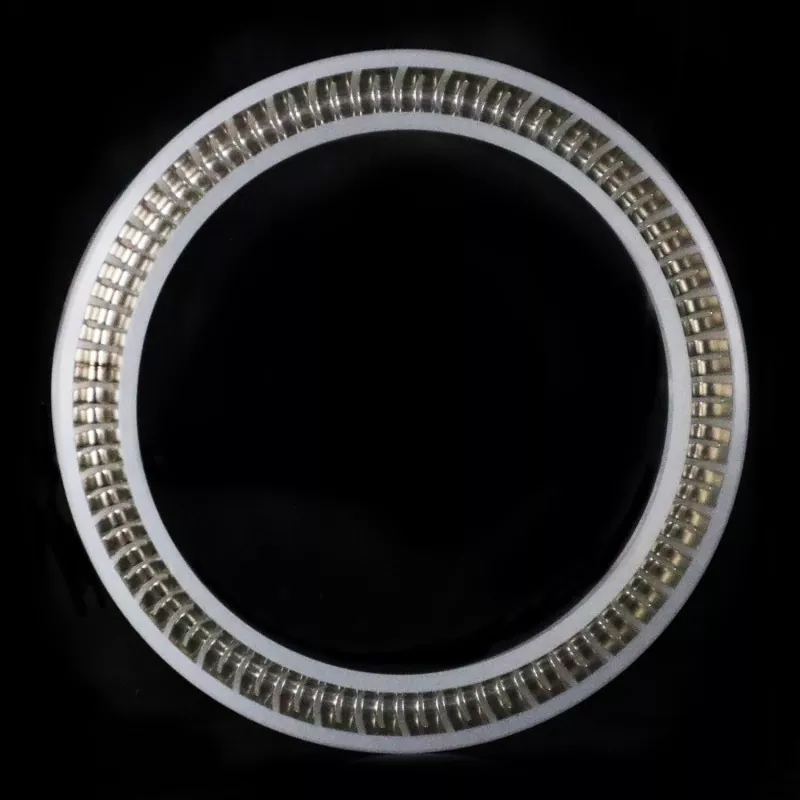

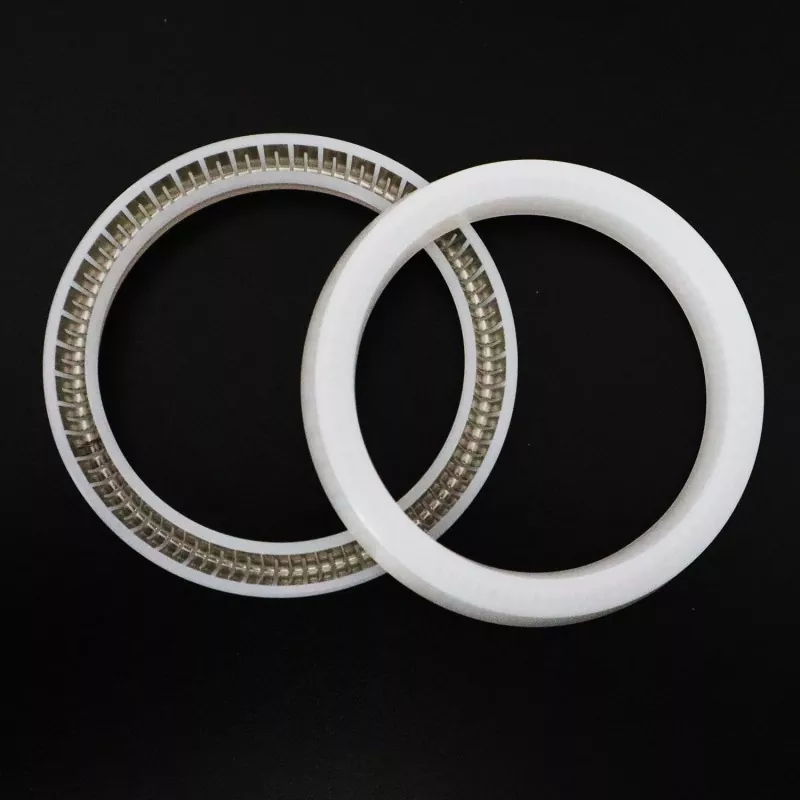

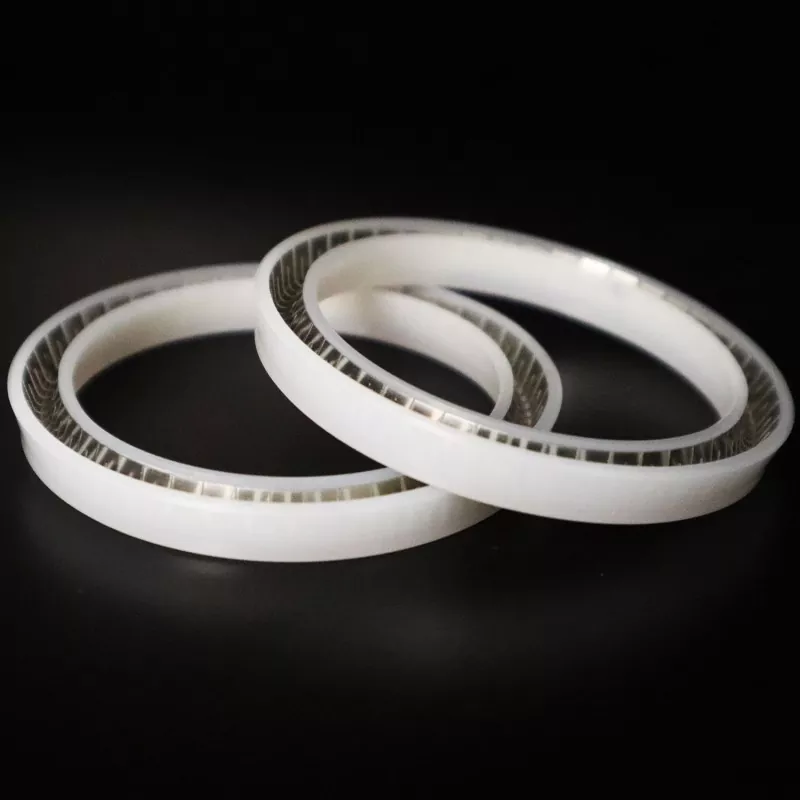

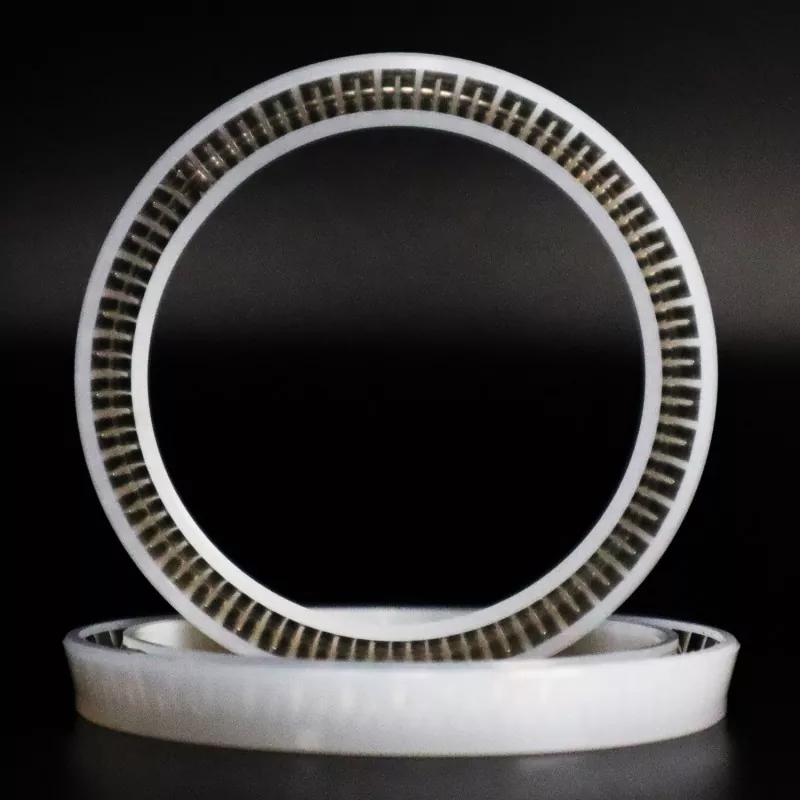

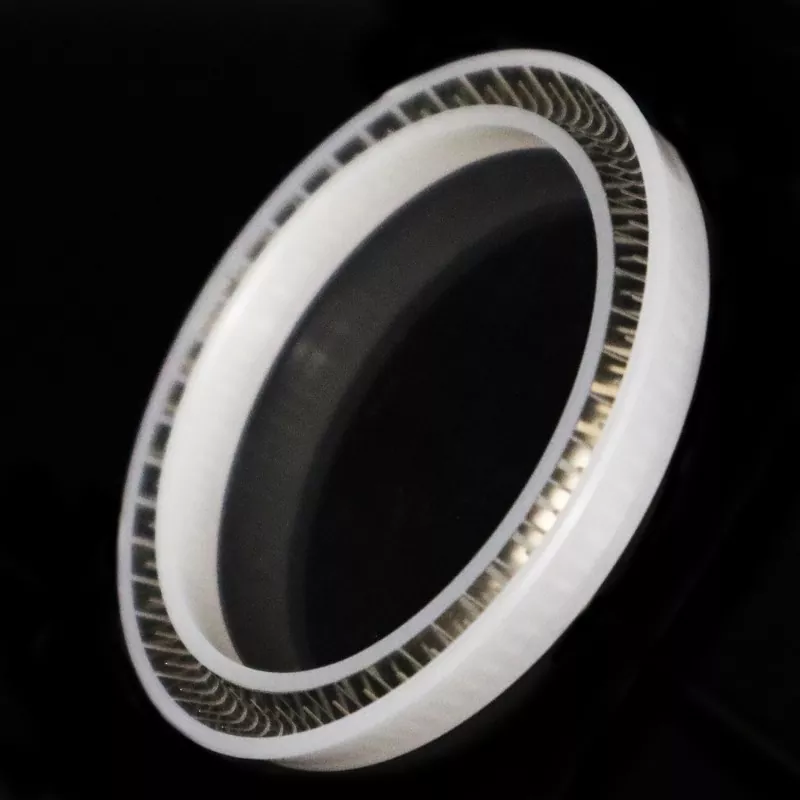

Ruichen FS-A malguki energizatutako zigilu simetrikoak diseinu simetriko bat du, ardatz eta zundaketetarako truka daiteke. Udaberrian energizatutako zigiluen serieko oinarrizko eredua denez, FS-A-k zigilatzeko irtenbide errentagarri eta fidagarria eskaintzen du funtzionamendu-baldintza estandar gehienetarako, zigilatze estatikoa, abiadura baxuko biraketa eta mugimendu alternatiboa dakarten hainbat aplikaziotarako egokia.
Balio mugatzaileak ez dira aldi berean gertatu behar.
|
Presioa (MPa) |
Abiadura (m/s) |
Tenperatura °C |
Komunikabideak |
|
|
<40: Erabili L zirrikituaren zabalera >40 MPa: L1 zirrikituaren zabalera erabili |
<10 |
BO/DO -35~+250 |
Bestela -200~+250 |
Likido, produktu kimiko eta gas guztiak |
Eredu honen abantaila nagusiak komunikabideen bateragarritasun zabalean eta errendimendu egonkorrean daude. PTFE zigilatzeko gorputza udaberrian kargatutako egitura batekin konbinatuta, euskarri kimiko gehienei jasaten die, hainbat fluido hidrauliko, lubrifikatzaile eta soluzio kimiko leunak barne. Tenperaturaren moldagarritasunari dagokionez, FS-A modeloak zigilatzeko errendimendu egonkorra mantentzen du -50 °C eta 200 °C bitarteko tartean.
Ruichen FS-A malguki-energizatutako zigilua bereziki egokia da industria-ekipamendu orokorretarako, sistema hidrauliko estandarrak eta ohiko fluidoak manipulatzeko unitateetarako. Marruskadura baxuko diseinuak funtzionamendu leuna eta hausteko marruskadura minimoa bermatzen ditu, ekipoen funtzionamenduan zehar "makila-irristaketa" fenomenoa eraginkortasunez saihestuz.
Udaberriko zigiluak lehen aldiz hautatzen dituzten bezeroentzat edo kostuekiko oso sentikorrak direnentzat, Ruichen FS-A hasierako aukera ezin hobea da.
Zehaztutako parametroen barrutian dauden tamaina guztiak eskuragarri daude.
Oharra: eskatutako zehaztapena taula honetan agertzen ez bada, jar zaitez gurekin harremanetan; 1600 mm-ko diametroa duten produktuak horni ditzakegu.
|

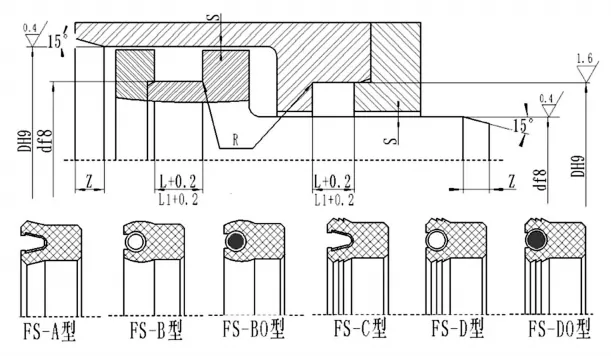

d |
D |
L+0,2 |
L1+0.2 (>40 MPa presioetarako aplikagarria) |
Sake erradiala Smax |
Txanflaren luzera Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Aplikazio-oharra: ingurune industrial estandarretan ardatz eta zuloen bi norabideko zigilatzeko egokia; presioa gutxieneko gorabeherak dituzten aplikazioetarako gomendatzen da.
