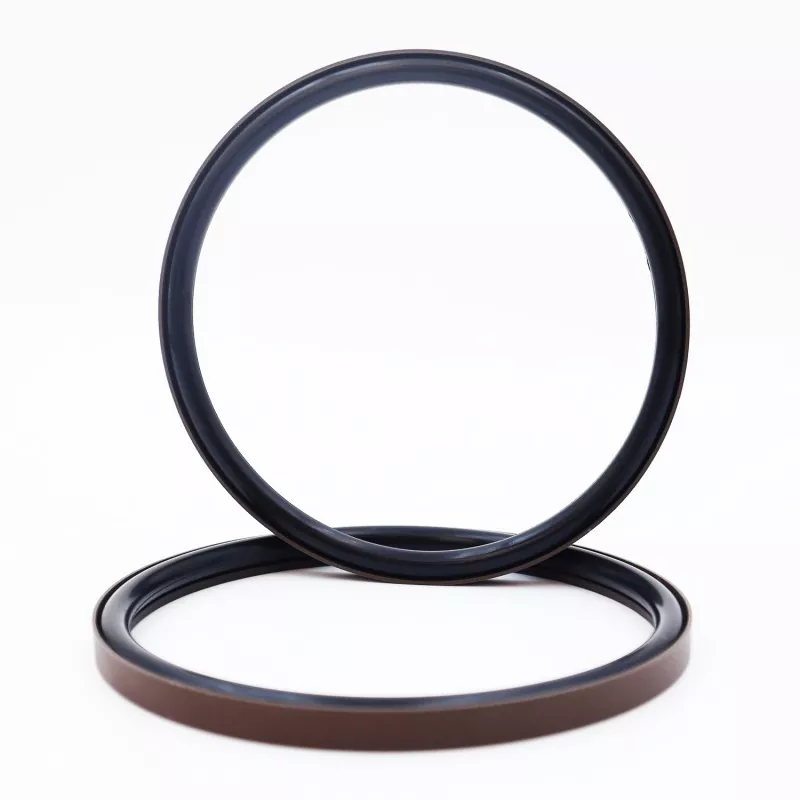

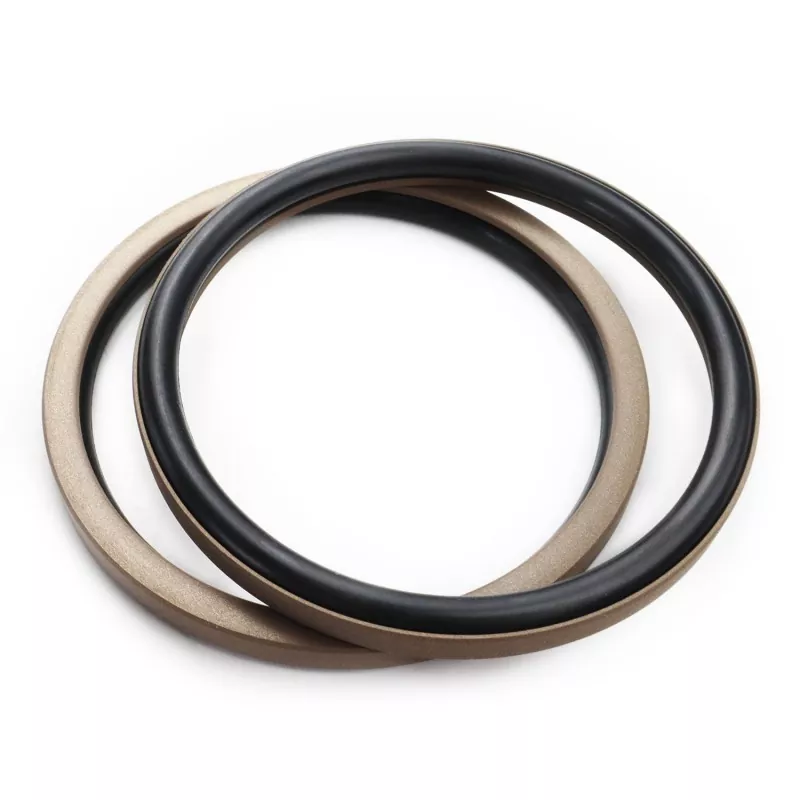

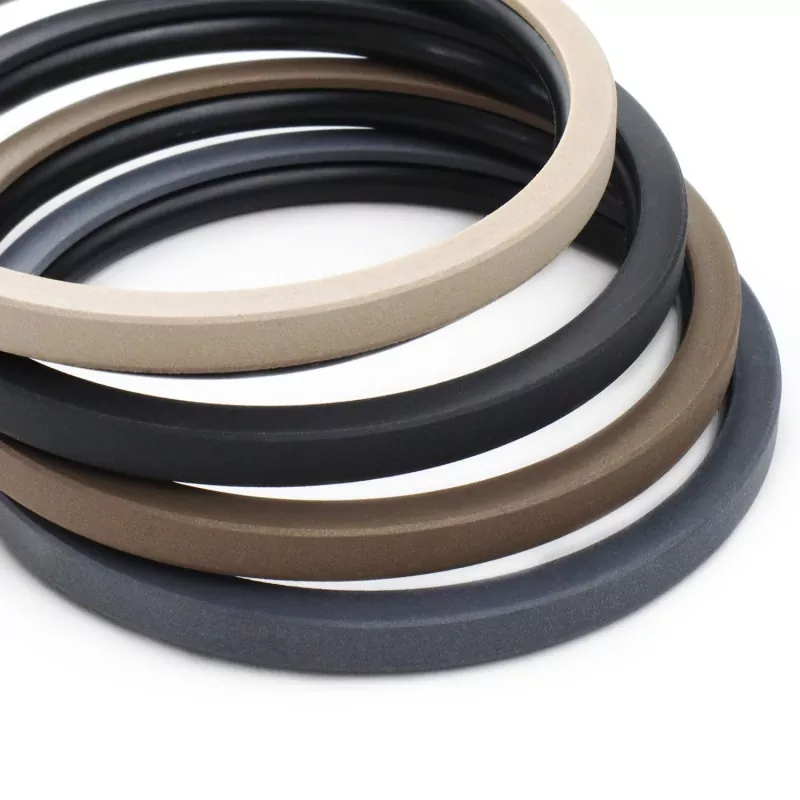

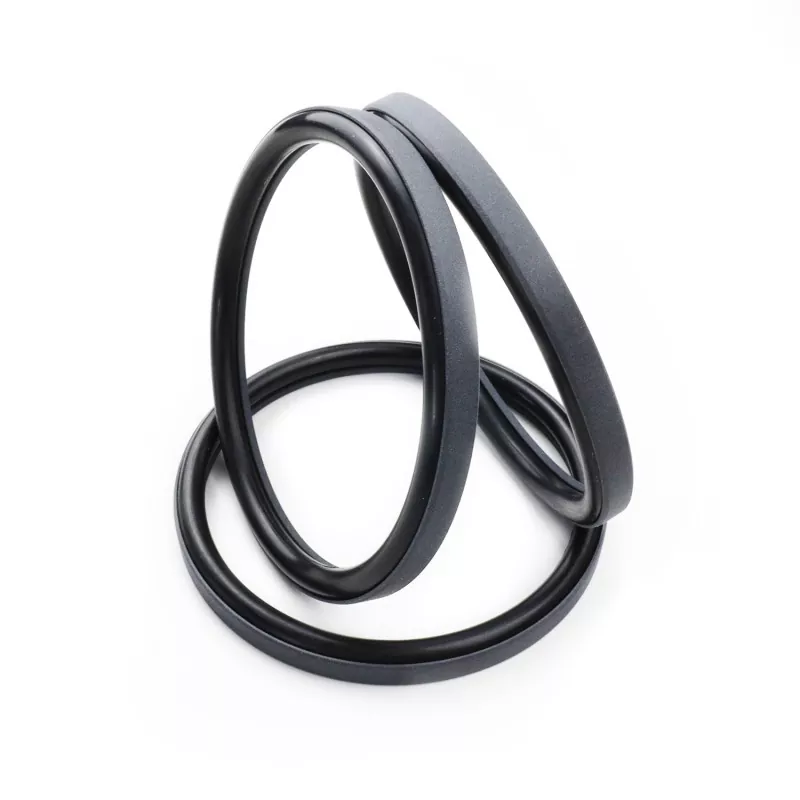

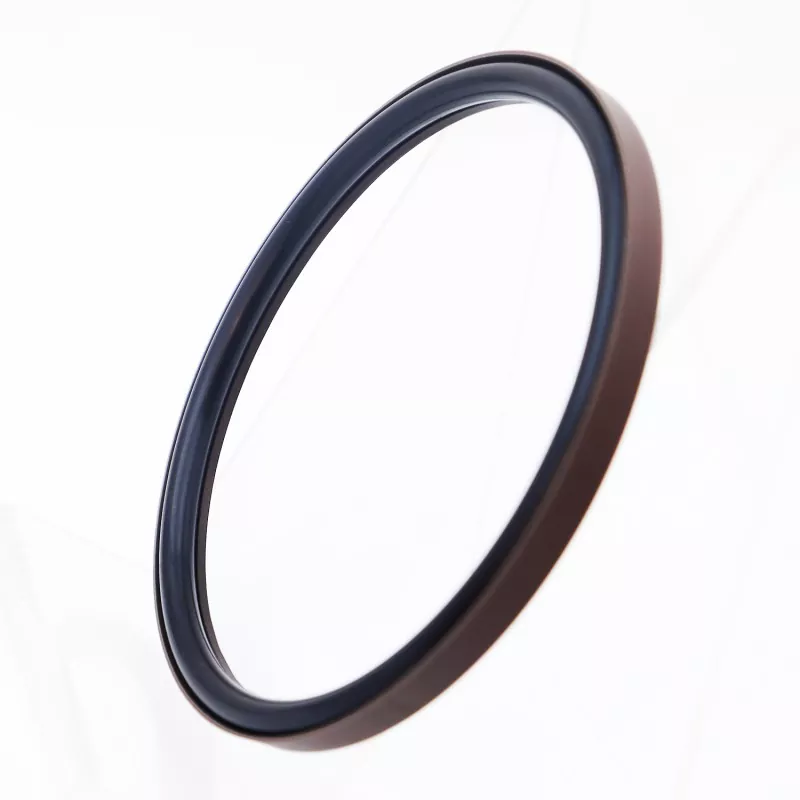

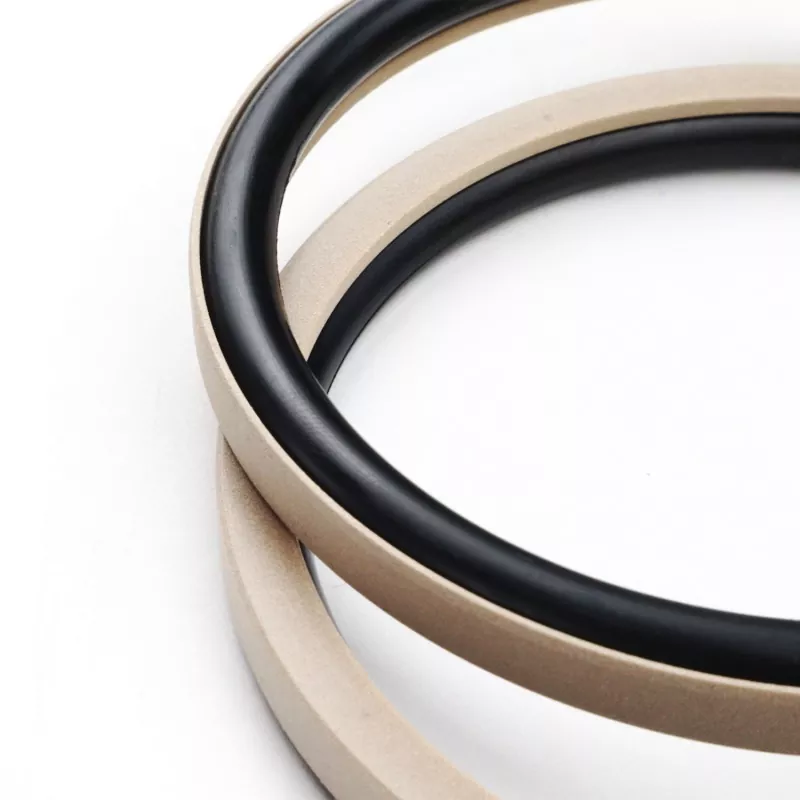

Pistoirako angelu zuzeneko zigilu konbinatua PTFEz (edo PTFE konpositez) eta gomazko O-ring batez osatuta dago. efektu bakarreko zigilatzeko diseinatuta dago aplikazio hidrauliko eta pneumatiko bihurrietan. RC51 eta RC52 serieetan sailkatzen da bat datorren O-ringean oinarrituta (GB1235 estandarrarekin bat datorrena). Angelu zuzeneko zigilatzeko eraztunak ezpain mehe-diseinua du, jarraipen-konpentsazio gaitasun bikainak eskaintzen dituena, zigilatzeko errendimendu bikaina lortzen duena.
Produktuak marruskadura koefiziente baxua eta hausteko marruskadura minimoa eskaintzen ditu. Marruskadura dinamiko eta estatiko orekatua bermatzen du, leunki funtzionatzen du "makil-slip" gabe (mugimendu jerky), oliorik gabeko lubrifikazio-baldintzak onartzen ditu eta bizitza luzea du.
Bere egitura trinkoak zirrikitu estandarrekin egokitzen da eta instalazio eta mantentze errazak ahalbidetzen ditu, zilindro hidrauliko ezberdinen pistoi-multzoetarako zigilatzeko aukera ezin hobea da.
1. Aplikazio hidrauliko zein pneumatikoetarako egokia;
2. Zigilatzeko errendimendu bikaina presio altuko zein baxuko inguruneetan;
3. Marruskadura baxua, hausteko marruskadura minimoa, funtzionamendu leuna, marruskadura dinamiko eta estatiko orekatua eta makil-irristapenik gabe;
4. Zerbitzu-bizitza luzea; oliorik gabeko lubrifikazio aplikazioetarako egokia;
5. Diseinu trinkoa; instalatu eta mantentzeko erraza;
Muga-balioak ez dira aldi berean gertatu behar.
|
Presioa (MPa) |
Tenperatura (°C) |
m/s abiadura |
Komunikabideak |
|
≤70 |
-35etik +100era (NBR O-ringarekin) |
≤6 |
Oinarri mineraleko olio hidraulikoak, suaren aurkako jariakinak (HFA/HFB), gasak, etab. |
|
-20tik +180era (FKM O-ringarekin) |
1. Honekin batera doan O-ringerako materialak hauek dira: R01 Nitrilo Kautxua (NBR), R02 Fluoroelastomeroa (FKM), etab.
2. Zigilatzeko eraztunaren materiala: material estandarra PTFE3; eskuragarri dauden beste aukera batzuk PTFE2, PTFE4 eta errendimendu handiko beste plastiko batzuk daude.

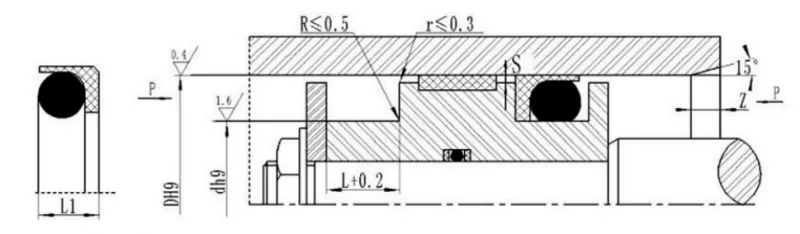

Eskaera eredua: RC51—80x70x7.6—PTFE3—R01
Eredua - Zilindroaren zuloa x Groove Diametroa x Groove Zabalera | PTFE3: PTFE materialaren kodea aldatua | R01: O-ring materialaren kodea
Zehaztutako barrutietako zehaztapenak eskuragarri daude.
|
DH9 eredu estandarra RC51 |
Karga arina DH9 RC51-Q |
Garraio handiko DH9 RC51-Z |
Groove diametroa d h9 |
Ildoen zabalera L+0,2 |
Zigiluaren altuera L1 |
Sake erradiala Smax |
Txanflarra Zmin |
O-ring alanbrearen diametroa egin |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9~23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690.9 |
24~49,9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121,9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Oharrak:1. Arinazko seriea errazagoa da 30 mm baino zabalagoko zirrikitu itxietan instalatzea.
2. Mesedez, kontsultatu enpresari zirrikitu itxietan instalatzeari buruz.
3. 40 MPa baino gehiagoko presioetarako, erabili H8/f8 egokitze-tolerantzia zigiluaren oinarriaren eremurako.
