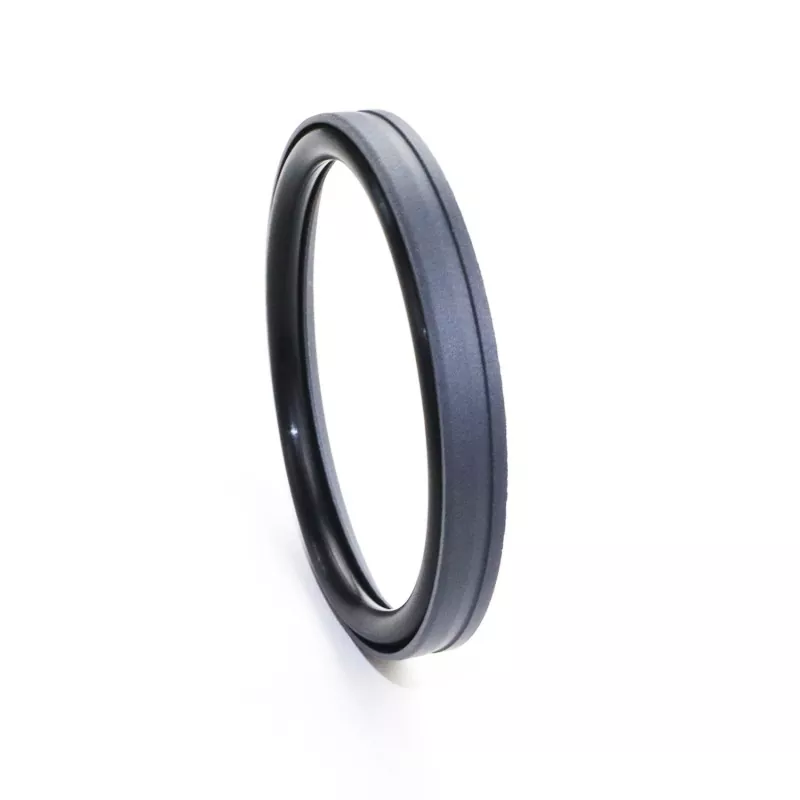

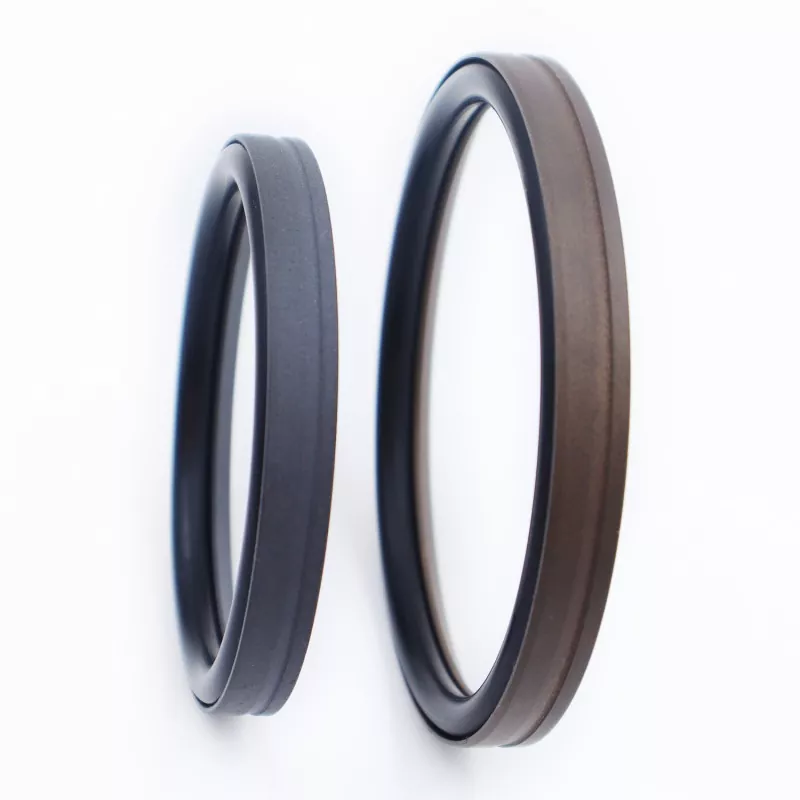

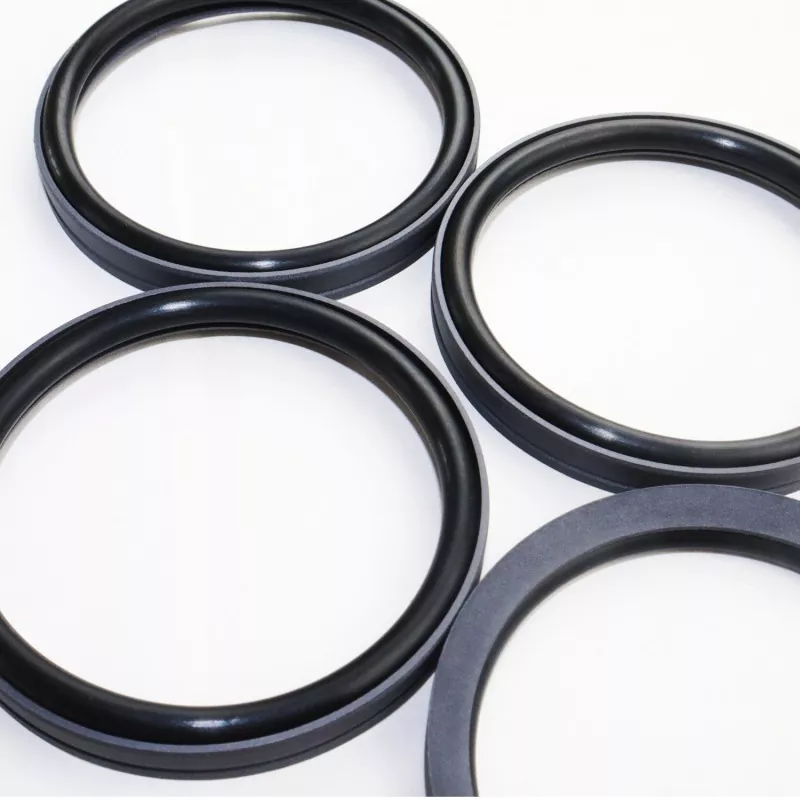

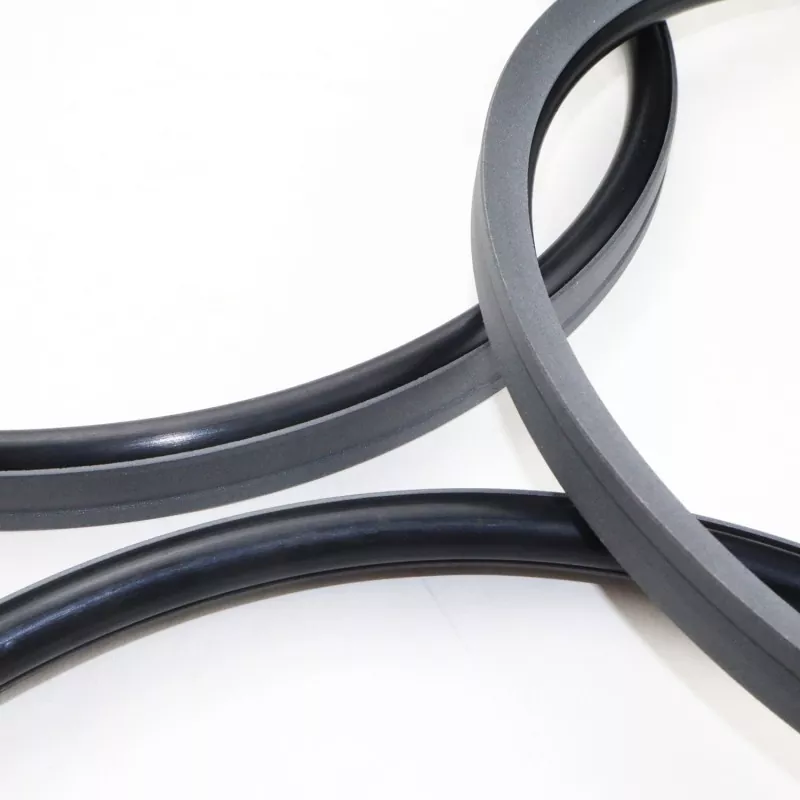

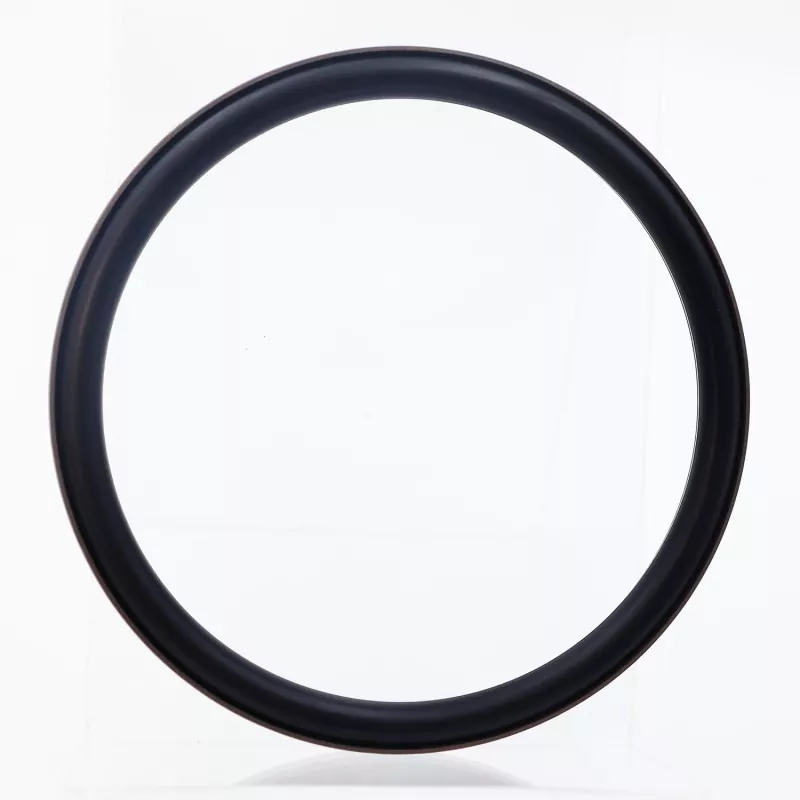

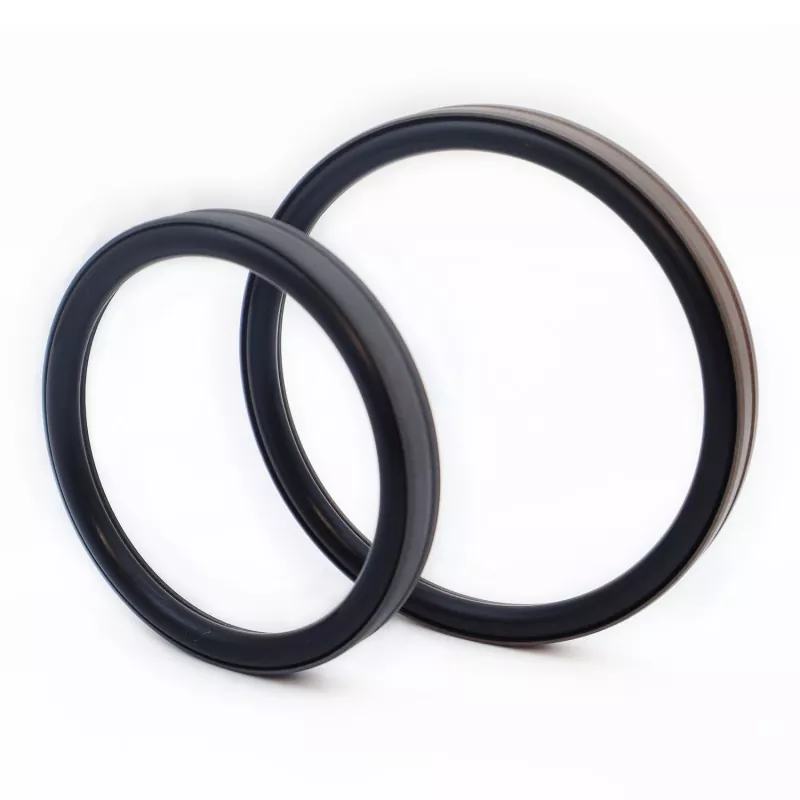

Bore Foot Type Combined Seal PTFEz (edo PTFE konpositez) egindako oin-formako zigilatzeko eraztun batek eta gomazko O-eraztun batek osatzen dute; efektu bakarreko zigilatzeko diseinatuta dago aplikazio hidrauliko eta pneumatiko bihurrietan. RC53 eta RC54 serieetan sailkatzen da bat datorren O-eraztunean oinarrituta (GB1235 estandarra betetzen du). Zigilatzeko eraztunaren ezpain mehe-diseinuari esker, jarraipen-konpentsazio bikaina eta zigilatzeko errendimendu bikaina eskaintzen du. Presio altuko nahiz baxuko baldintzetan ondo funtzionatzen du, "makil-slip" (arastaka) gabe funtzionatzen du, epe luzerako oliorik gabeko zigilatzea onartzen du eta oso erabilia da presio handiko zilindroen pistoietarako.
Oin-formako zigilatzeko gainazaleko ziri-formako zirrikituak zigilatzeko osotasuna eta kutsadura-erresistentzia hobetzen ditu marruskadura murrizten duen bitartean. Egitura-diseinuak zigiluaren presioa jasateko gaitasuna ere hobetzen du. Orokorrean, ez da egokia zirrikitu itxietan instalatzeko.
1. Aplikazio hidrauliko zein pneumatikoetarako egokia;
2. Zigilatzeko errendimendu bikaina presio altuko eta baxuko baldintzetan;
3. Marruskadura baxua, hausteko erresistentzia minimoa, mugimendu leuna, marruskadura dinamiko eta estatiko berdina eta makil-irristapenik gabe;
4. Zerbitzu-bizitza luzea; oliorik gabeko lubrifikazio aplikazioetarako egokia;
5. Presio handiko eta ultra-presio handiko zigilatzeko egokia;
Muga-balioak ez dira aldi berean gertatu behar.
|
Presioa (MPa) |
Tenperatura (°C) |
m/s abiadura |
Komunikabideak |
|
≤100 |
-35etik +100era (NBR O-ringarekin) |
≤6 |
Oinarri mineraleko olio hidraulikoak, suaren aurkako jariakinak (HFA/HFB), gasak, etab. |
|
-20tik +180era (FKM O-ringarekin) |
1. O-ring material bateragarriak hauek dira: R01 Nitrilo Kautxua (NBR), R02 Fluoroelastomeroa (FKM), etab.
2. Zigilatzeko eraztunaren materiala: material estandarra PTFE3; eskuragarri dauden beste material batzuk PTFE2, PTFE4 eta errendimendu handiko beste plastiko batzuk daude.

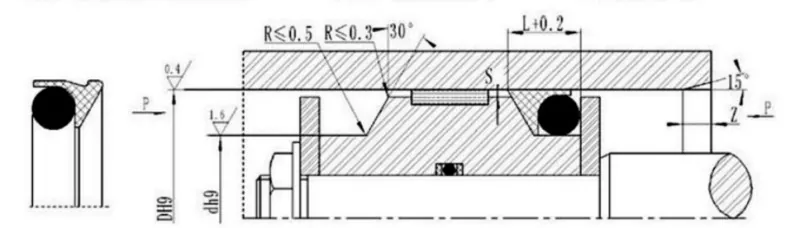

Eskaera eredua: RC53-80x69.6x9.8-PTFE3-R01
Zuloaren diametroa x Groove diametroa x Groove zabalera | PTFE3: PTFE materialaren kodea aldatua | R01: O-ring materialaren kodea
Parametroen barrutian dagoen edozein tamaina dago eskuragarri
|
Irekidura tartea D H9 |
Groove diametroa d h9 |
Ildoen zabalera L+0,2 |
Sake erradiala Smax |
Txanflarra Zmin |
O-ring alanbrearen diametroa egin |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
GB1235 O-eraztunekin bateragarria; zehaztutako barrutiaren barruan edozein tamaina eman daiteke.
|
Irekidura tartea D H9 |
Groove diametroa d h9 |
Ildoen zabalera L+0,2 |
Sake erradiala Smax |
Txanflarra Zmin |
O-ring alanbrearen diametroa egin |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Oharra: presio > 60 MPa-rako, H8/8 egokitze-perdoia erabiltzen da zigiluaren oinarriaren eremuan, eta ultra-altuko zigiluen tartea Smax <0,05 da.
