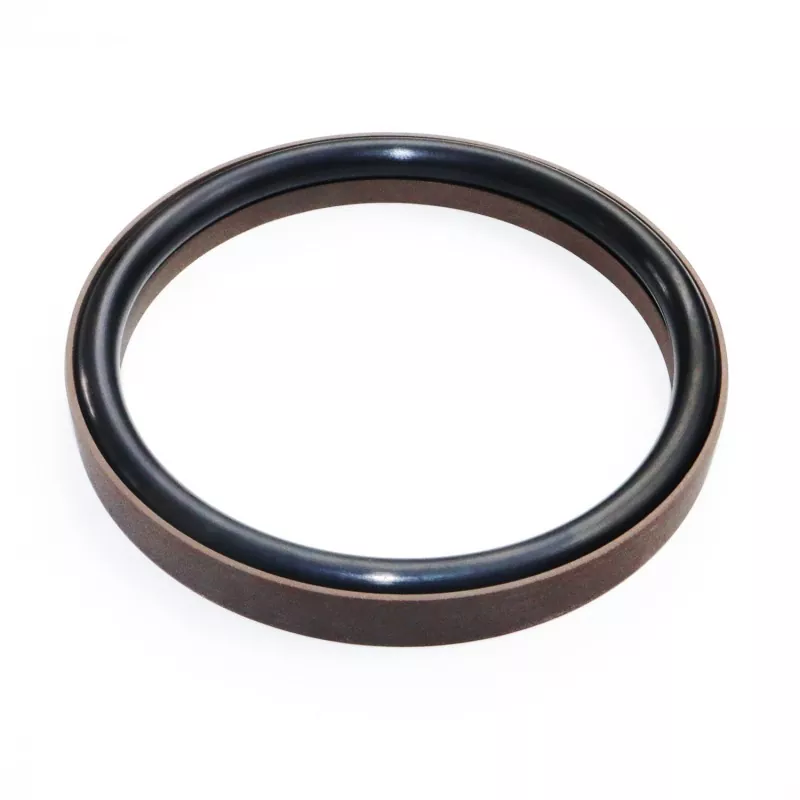

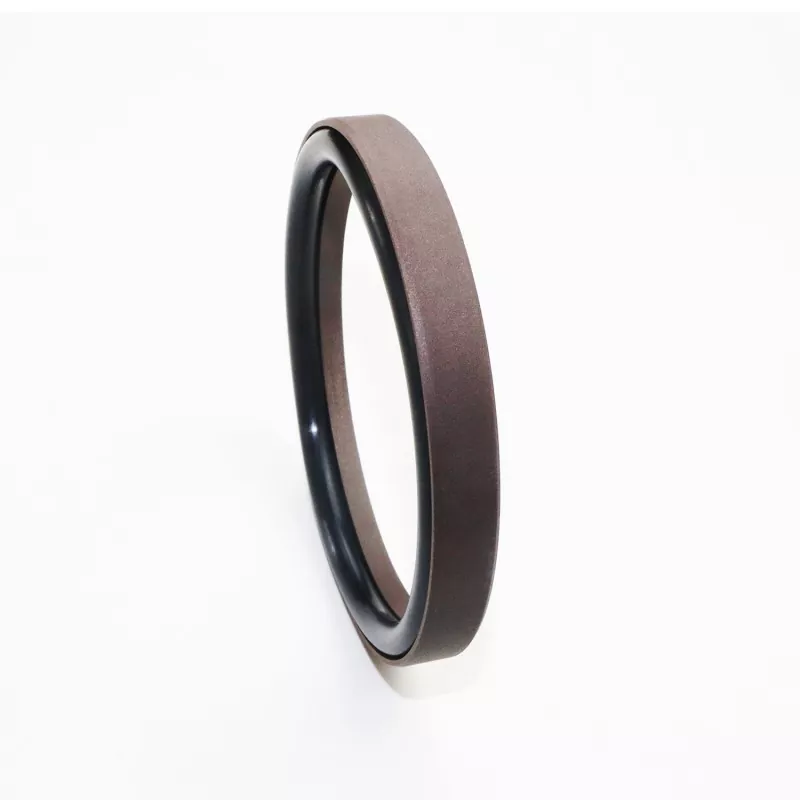

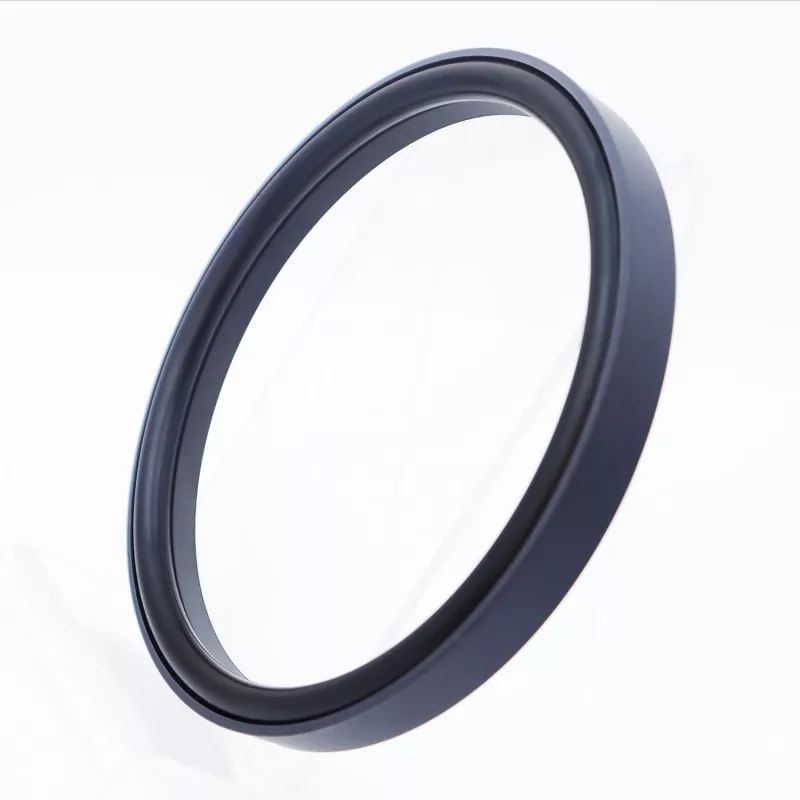

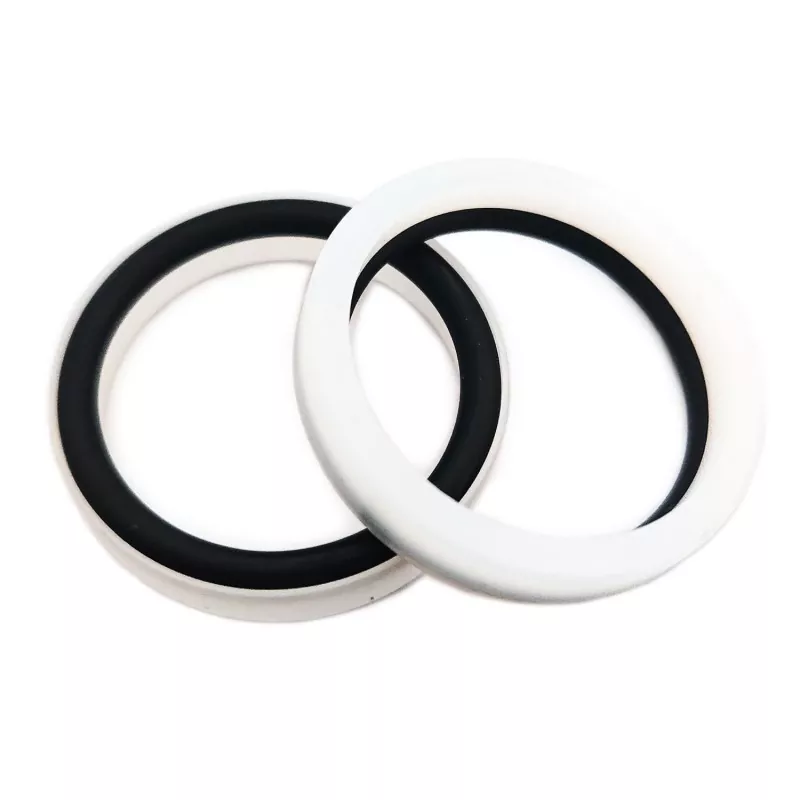

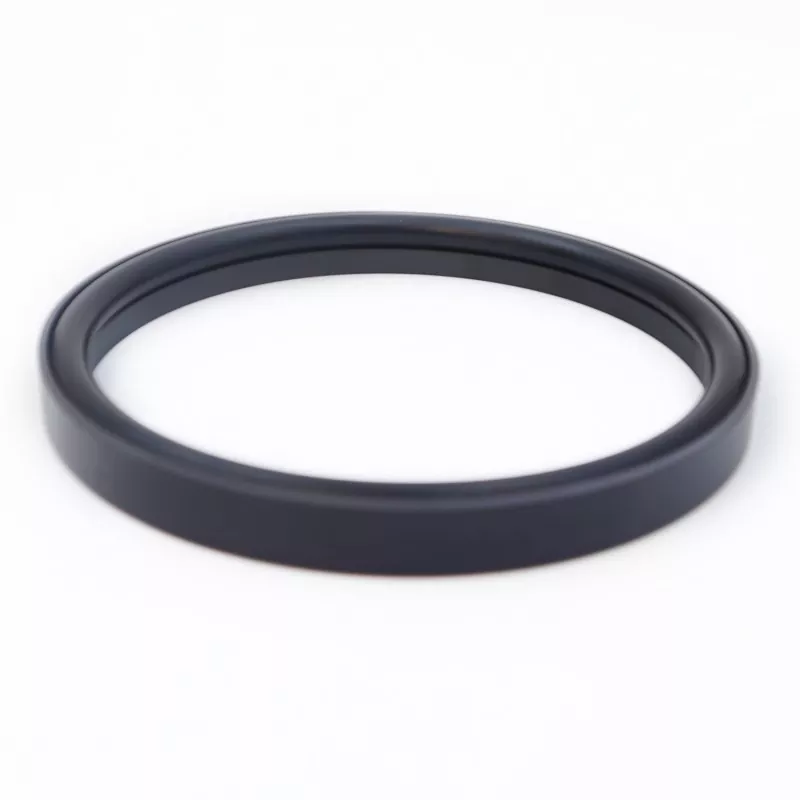

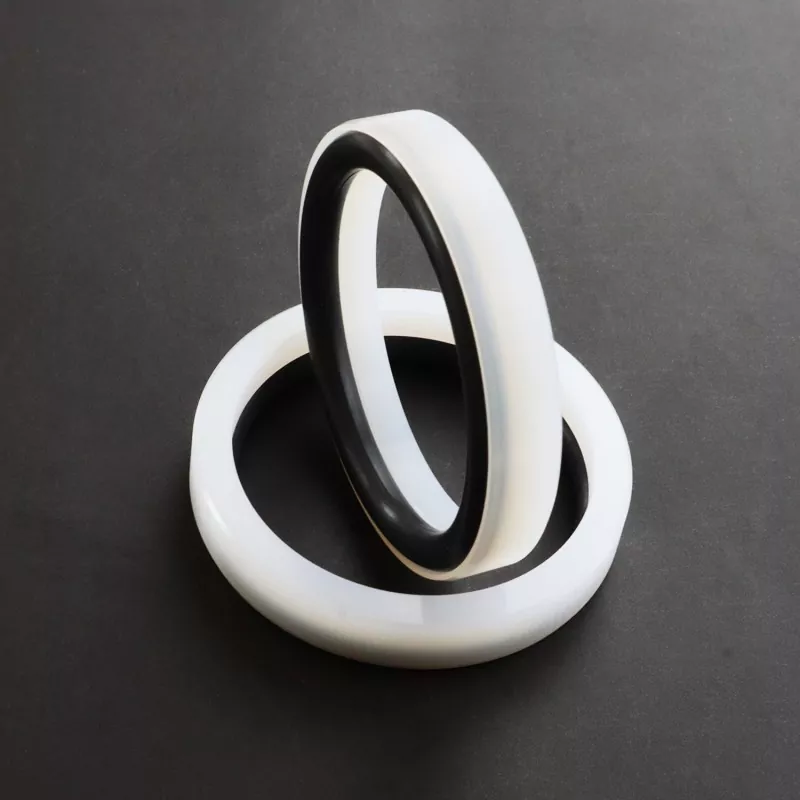

Rod for Reinforced Step Combined Seal (presio oso altuko eta uretan oinarritutako aplikazioetarako diseinatua) PTFEz (edo PTFE konpositez) egindako zigilatzeko eraztun sendotu batez eta gomazko O-ring batez osatuta dago. RC58 eta RC59 serieetan dago eskuragarri, erabilitako O-ring espezifikoaren arabera (GB1235 estandarrarekin bat). Marruskadura baxuko errendimendua eskaintzen du —abiaraztean zero erresistentzia eta mugimendu leuna bermatzen ditu makila-irristapenik gabe—, eta oliorik gabeko inguruneetan epe luzerako funtzionamendurako egokia da, eta, hortaz, ekipoen hutsegite probabilitatea nabarmen murrizten du eta mantentze-kostuak murrizten ditu.
Zigilatzeko eraztunaren lodiera optimizatuari esker, zigiluak eraginkortasunez funtzionatzen du urarekin edo biskositate baxuko beste medio batzuekin erabilita ere. Zigilatzeko eraztun sendotuaren egitura-diseinuak presio altuen eta ultra-altuen aurrean duen erresistentzia ere hobetzen du. Orokorrean, zigilu hau ezin da zirrikitu itxi batean instalatu.
1. Marruskadura baxua: abiaraztearen erresistentzia minimoa, mugimendu leuna, marruskadura dinamiko eta estatiko berdina eta makil-erresistentziarik ez;
2. Bizitza luzea: oliorik gabeko lubrifikazio aplikazioetarako egokia;
3. Presio handiko eta ultra-presio handiko sistemak zigilatzeko egokia, baita likatasun baxuko euskarriak, hala nola, ura;
Muga-balioak ez dira aldi berean gertatu behar.
|
Presioa (MPa) |
Tenperatura (°C) |
m/s abiadura |
Komunikabideak |
|
≤200 |
-35etik +100era (NBR O-ringarekin) |
≤6 |
Oinarri mineraleko olio hidraulikoak, suaren aurkako jariakinak (HFA/HFB), ura, etab. |
|
-20tik +200era (FKM O-ringarekin) |
1. O-ring material bateragarriak honako hauek dira: RO1 Nitrilo Kautxua (NBR), RO2 Fluoroelastomeroa (FKM), etab.
2. Zigilatzeko eraztunaren materiala: material estandarra PTFE3; material alternatiboak PTFE2, PTFE4 eta errendimendu handiko beste plastiko batzuk daude.
Eskaera eredua: RC58—80x69.2x10.5—PTFE3—R01
Eredua - Zuloaren Diametroa x Groove Diametroa x Groove Zabalera | PTFE3 - Aldatutako PTFE Material Kodea | R01 - O-ring Materialaren Kodea
Parametroen barruko zehaztapenak eskuragarri daude.
|

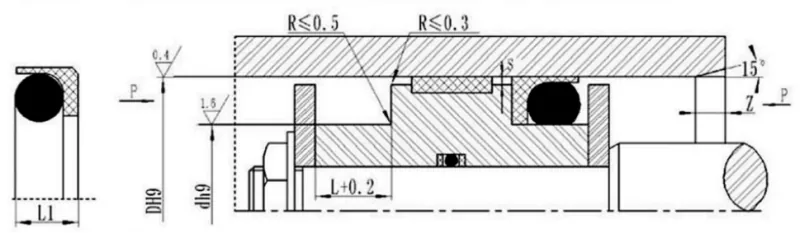

DH9 eredu estandarra RC58 |
Karga arina DH9 RC58-Q |
Garraio handiko DH9 RC58-Z |
Groove diametroa d h9 |
Ildoen zabalera L+0,2 |
Zigiluaren altuera L1 |
Izkinako erradioa Rmax |
Sake erradiala Smax |
Txanflarra Zmin |
O-ring alanbrearen diametroa egin |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49,9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690.9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
> 1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
> 1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Oharra: presio > 60 MParako, H8/f8 egokitze-perdoia erabiltzen da zigiluaren oinarriaren eremuan; ultrapresio handiko zigilatzeko, Smax < 0,05.
GB1235 O-eraztunekin bateragarria; zehaztutako parametro-barrutiaren barruan edozein tamaina eman daiteke.
|
Irekidura tartea D H9 |
Groove diametroa d h9 |
Ildoen zabalera L+0,2 |
Sake erradiala Smax |
Izkinako erradioa Rmax |
Txanflarra Zmin |
O-ring alanbrearen diametroa egin |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
