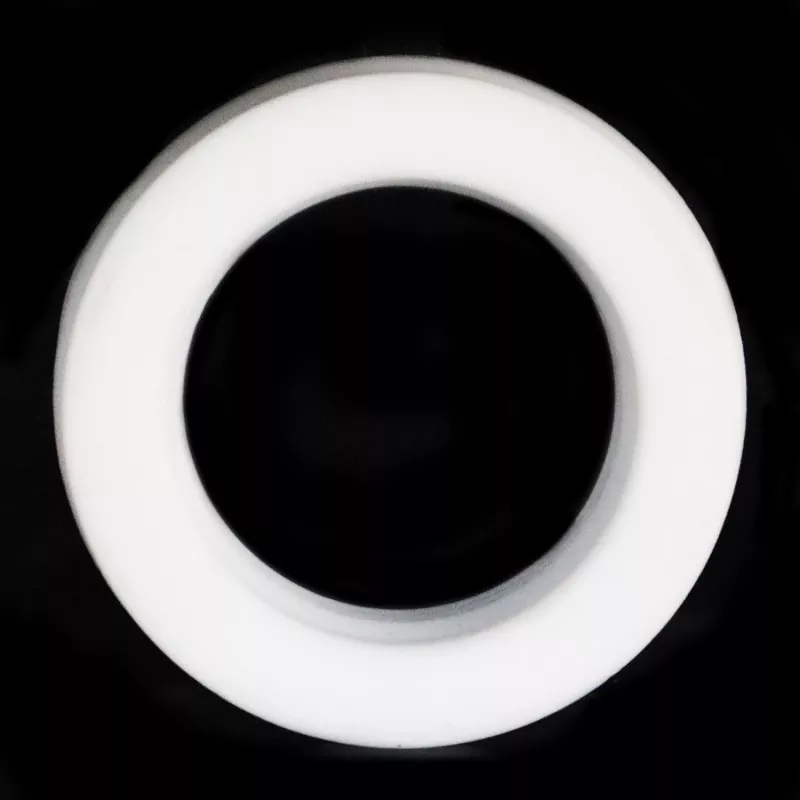

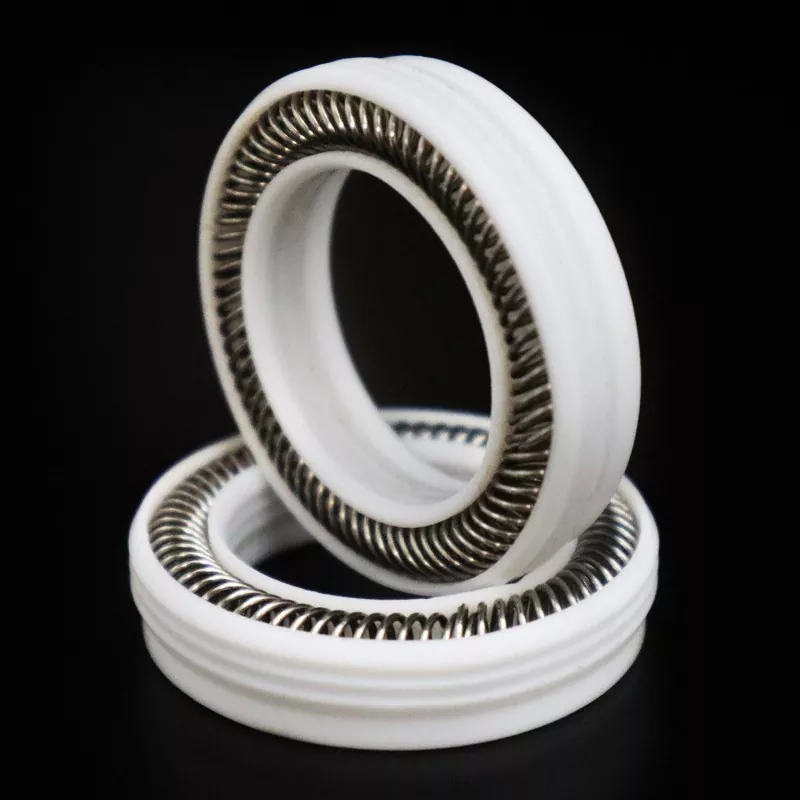

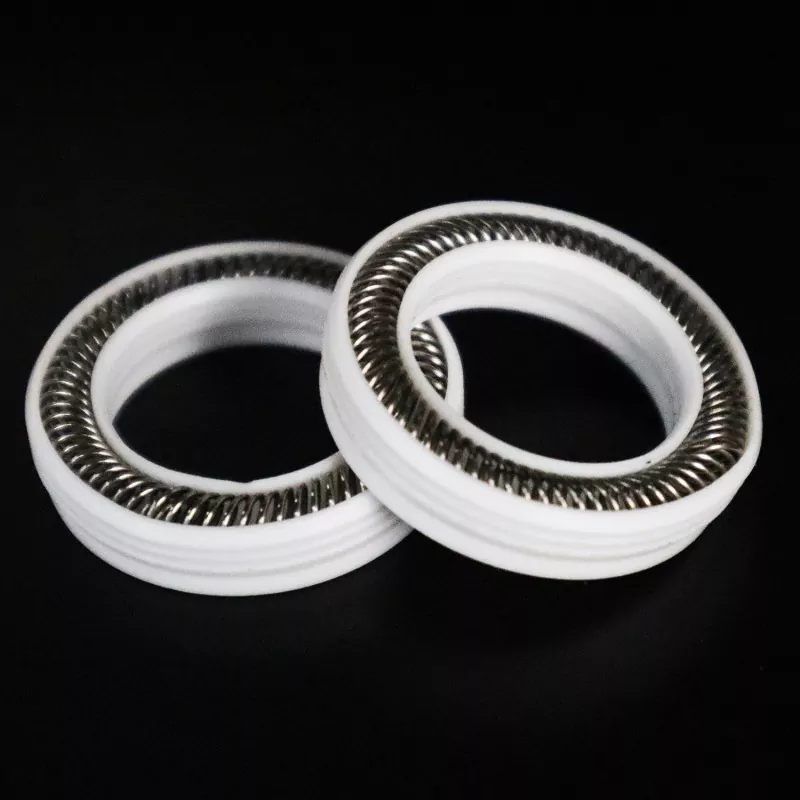

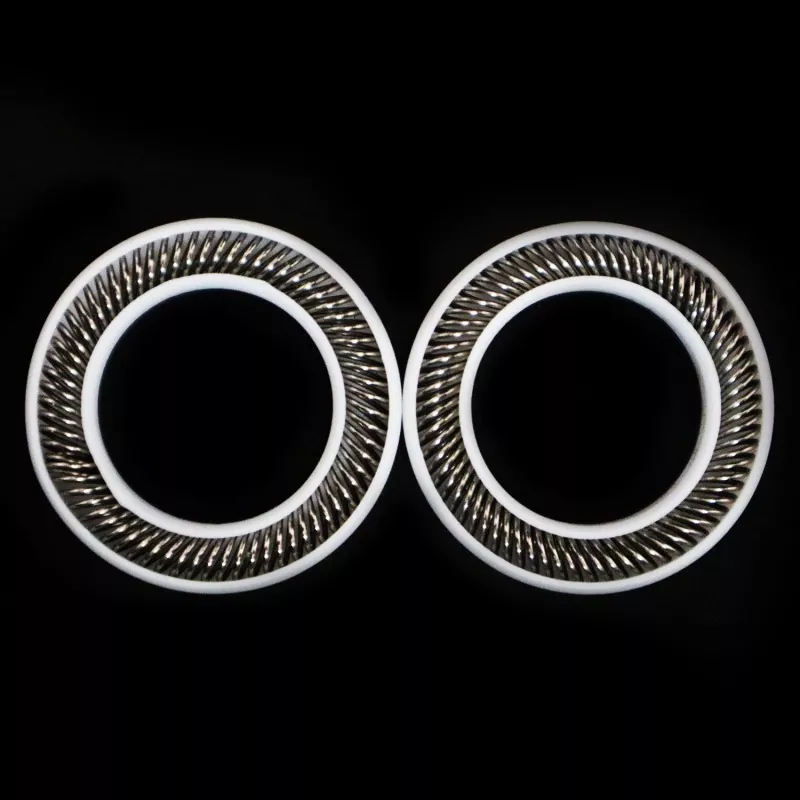

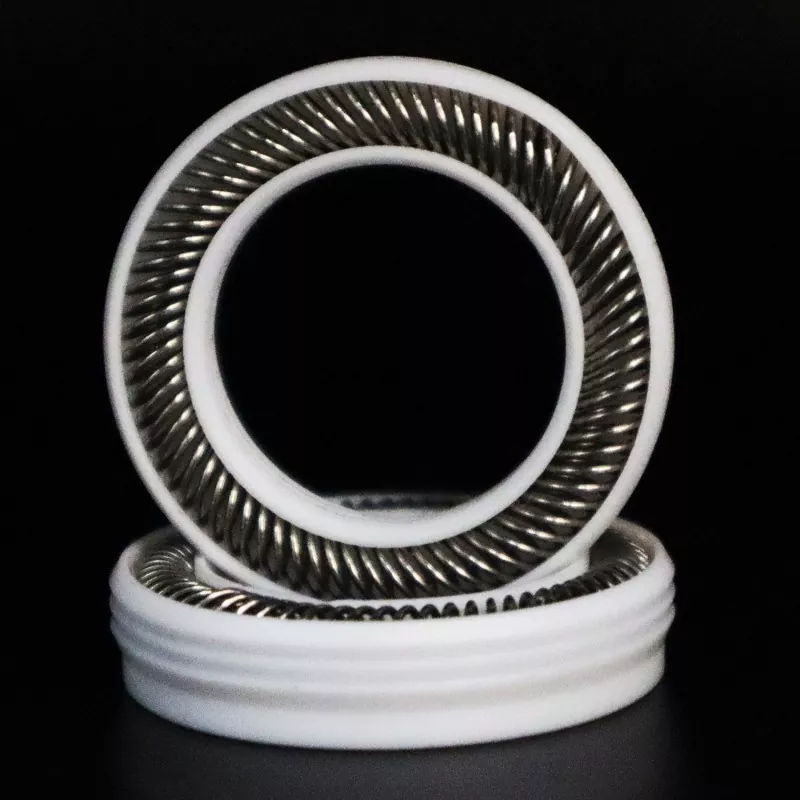

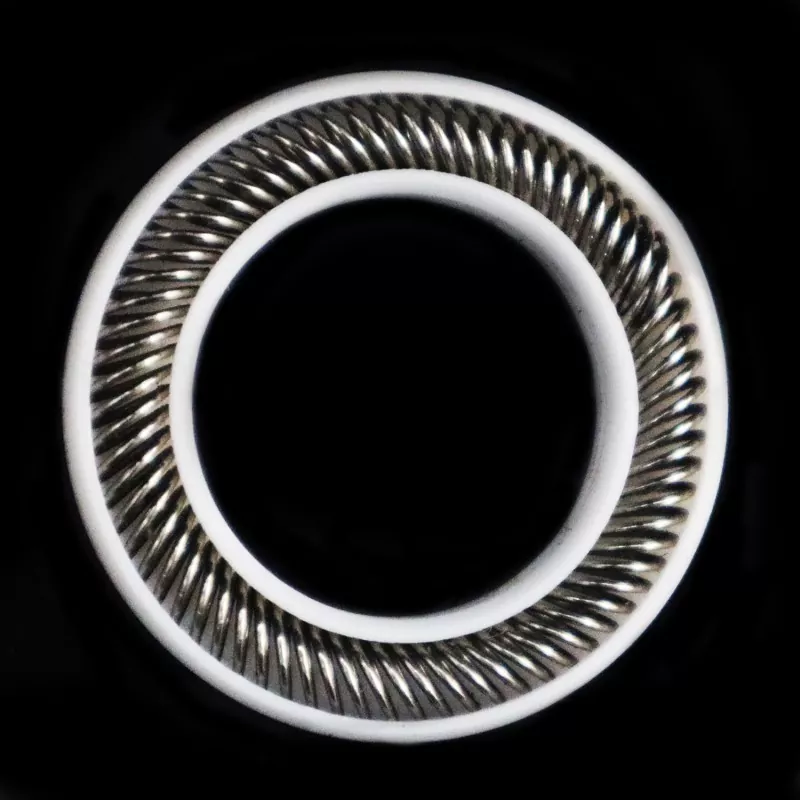

Ruichen FS-D Heavy-Duty Spring-Energized Seal serieko errendimendu handiko modelo bat adierazten du, epe luzerako eta fidagarria den zigilatzea muturreko funtzionamendu-baldintzetan diseinatua. Abantaila tekniko anitz integratzen ditu, presio altua, tenperatura altua, korrosio larria eta partikula solidoen presentzia ezaugarri dituen ingurune konplexuak jasateko aukera emanez.
Muga-balioak ez dira aldi berean gertatu behar.
|
Presioa (MPa) |
Abiadura (m/s) |
Tenperatura °C |
Komunikabideak |
|
|
<40: Erabili L zirrikituaren zabalera >40 MPa: L1 zirrikituaren zabalera erabili |
<10 |
BO/DO -35~+250 |
Bestela -200~+250 |
Likido, produktu kimiko eta gas guztiak |
Eredu honek hortz-ezpain-egitura indartu bat du, indar handiko malguki-sistema batekin konbinatuta, aplikatzekoa den presio-tartea 100 MPa arte luzatzeko aukera ematen du (arteka-diseinu espezializatu batekin erabiltzen denean). Bere material-sistema bereziki optimizatu da epe laburreko 260 °C-ko tenperatura altuak jasateko, tenperatura baxuetan elastikotasun bikaina mantenduz. Diseinuak estrusioaren eta higaduraren erresistentzia nabarmen hobetzen du.
Ruichen FS-D udaberrian dinamizatutako zigiluak aparteko iraunkortasuna erakusten dute makineria hidrauliko astunetan, petrolioa zulatzeko eta ekoizteko ekipoetan, tenperatura altuko erreaktore kimikoetan eta industria ekipo astunetan. Lubrikazio eskasa edo ez-egoera jasateko diseinatuta, zigilu eraginkorra mantentzen dute kutsatzaile solidoak dituzten inguruneetan ere. Ruichen FS-D zigiluak aukeratzeak berme tekniko sendoa eskaintzen du epe luzerako ekipamendu kritikoen funtzionamendu fidagarrirako.
Parametroen barrutian dauden dimentsio guztiak eskuragarri daude.
Oharra: eskatutako zehaztapenak taula honetan agertzen ez badira, jar zaitez gurekin harremanetan; 1600 mm-ko tamaina duten produktuak horni daitezke.
|

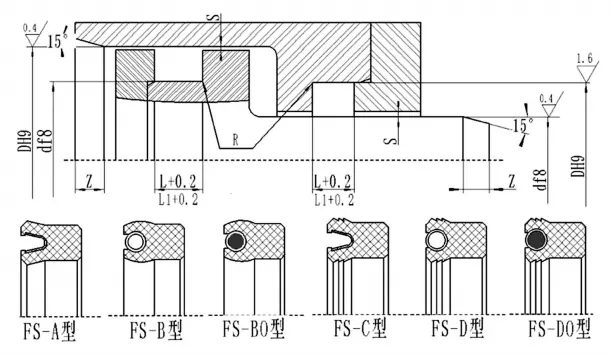

d |
D |
L+0,2 |
L1+0.2 (>40 MPa presioetarako aplikagarria) |
Sake erradiala Smax |
Txanflaren luzera Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Aplikaziorako orientabidea: ingurune industrial zorrotzenetarako egokia; ekipo kritikoen osagaiak epe luzerako zigilatzeko gomendatua. Hautaketa zehatzak funtzionamendu-parametro osoak ematea eskatzen du.
