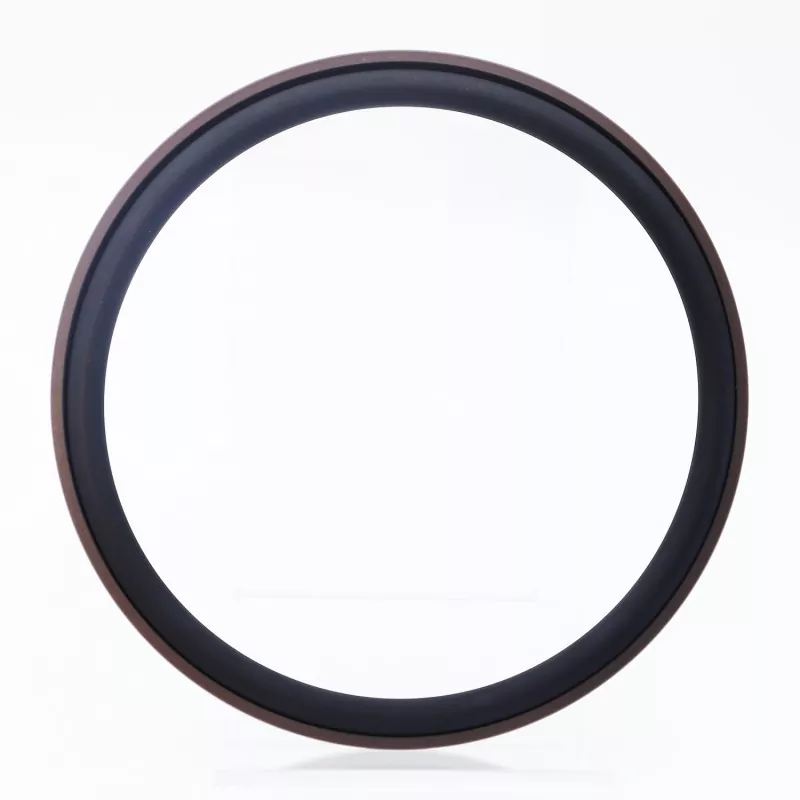

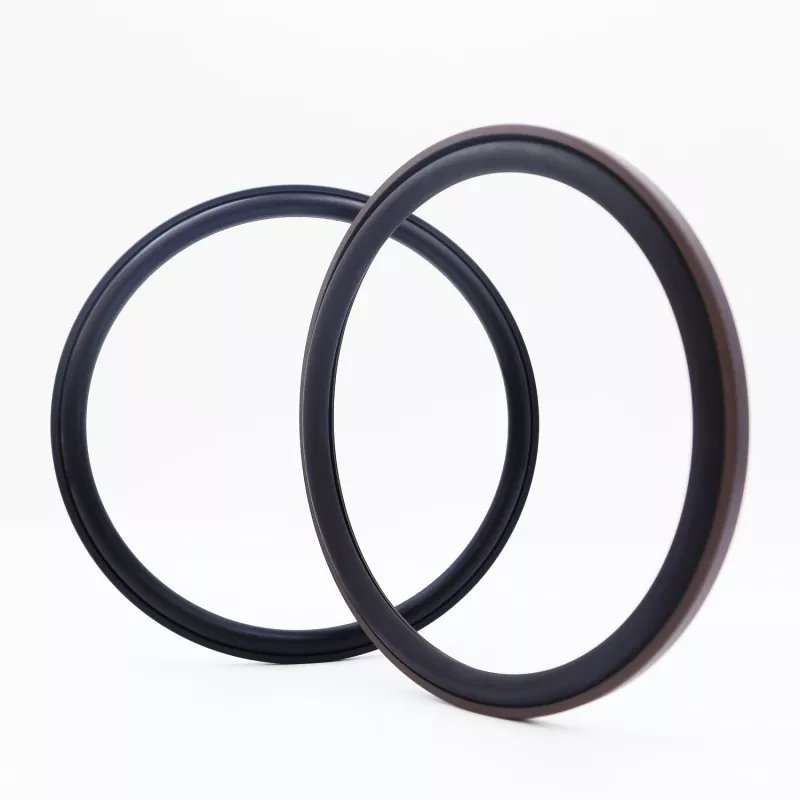

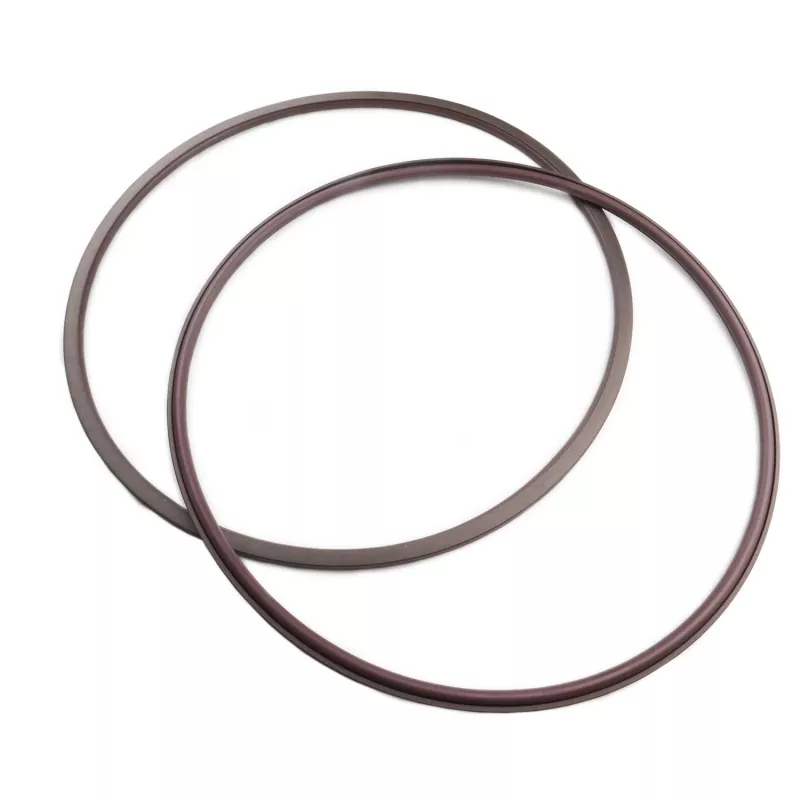

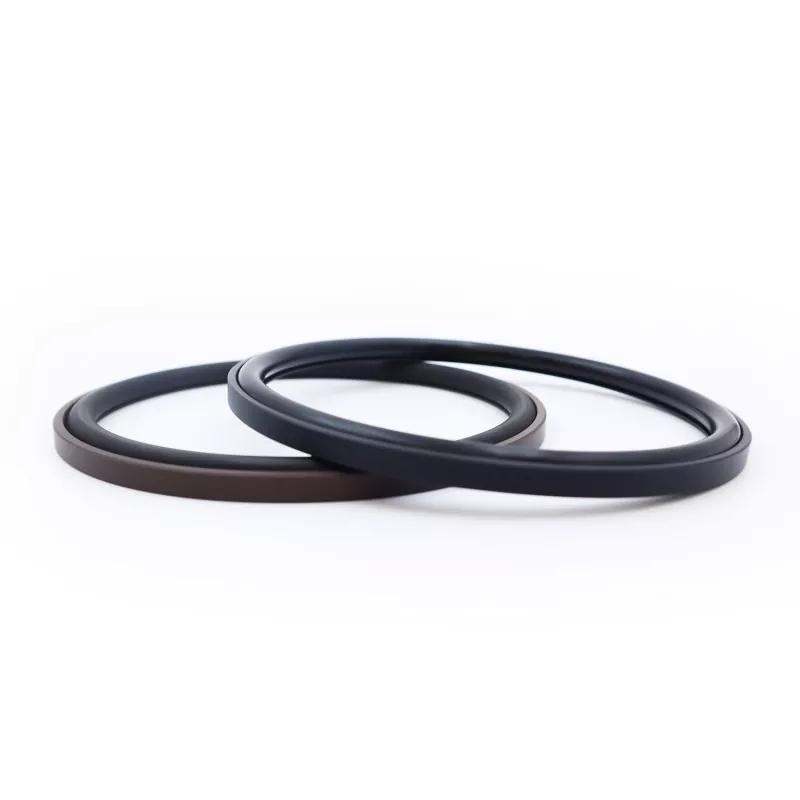

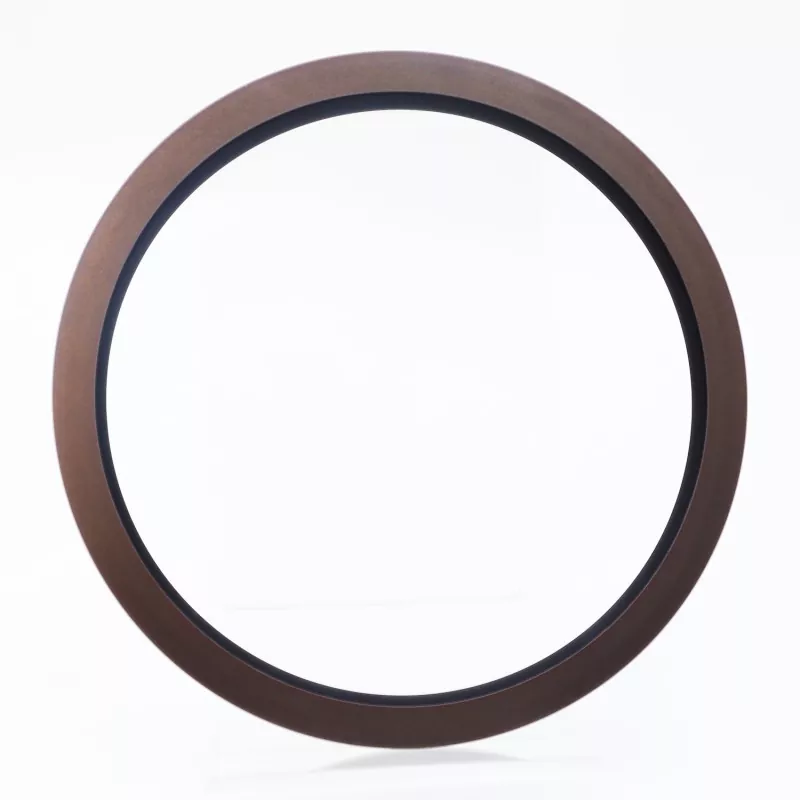

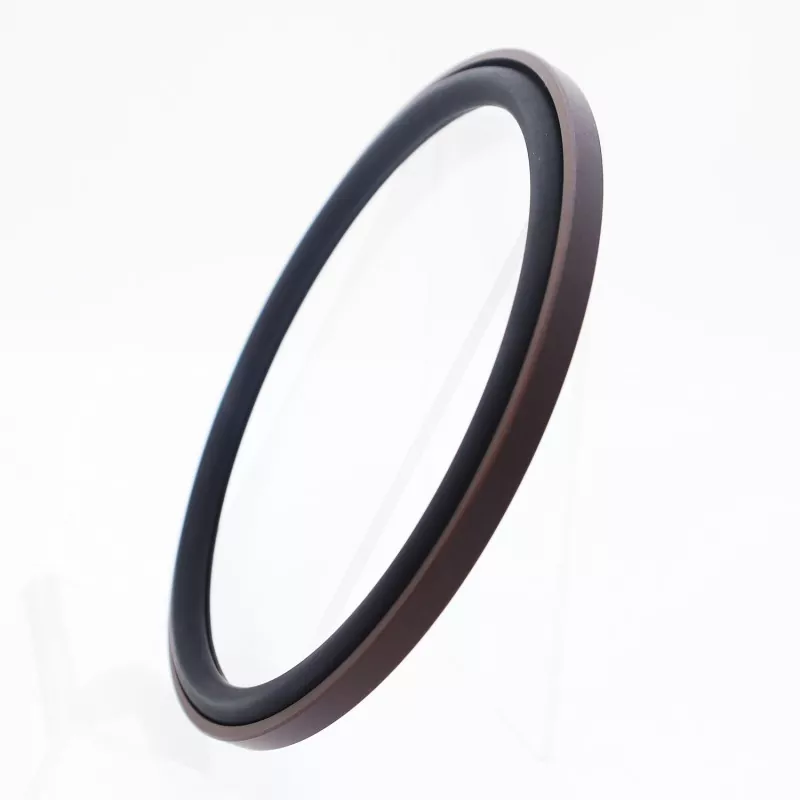

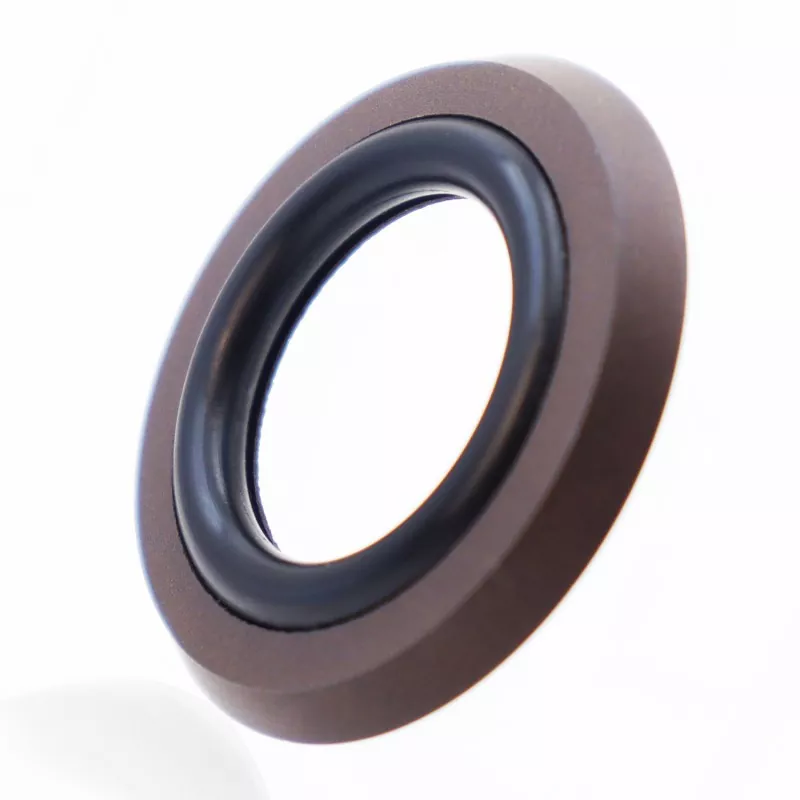

Axial Step Combined Seal PTFE betez egindako angelu zuzeneko zigilatzeko eraztun batek eta gomazko O-eraztun batek osatzen dute; norabide bakarreko zigilatzeko aplikazio estatikoetarako diseinatuta dago, hala nola axial (amaiera-aurpegia) eta brida zigiluak. Bizitza luzea, zigilatzeko errendimendu bikaina, presio altuen eta ultra-altuen aurkako erresistentzia eta egitura-aztarna trinkoa ditu; ur-presioaren zigilatzeko aplikazioetarako ere egokia da. Bi bertsiotan dago eskuragarri: RC2871-A (barne presioarako) eta RC2871-B (kanpo presioarako).
Zigilatze eraginkorra O-ringaren aurre-konpresioak sortzen duen etengabeko harrapaketa-indarren bidez lortzen da, zigilatzeko efektu autoenergizatzailea emanez, non zigilatzeko errendimendua hobetzen den presio ertaina handitu ahala. Zigilatzeko eraztunaren alboko flanged diseinuak eraginkortasunez eragozten du O-ringen estrusioa, presio handiko eta ultra-presio handiko baldintzak erraz kudeatzeko aukera emanez, uraren presioko zigilatzeko inguruneekin bateragarria izaten jarraitzen duen bitartean.
|
Presioa (MPa) |
Tenperatura (°C) |
Abiadura (m/s) |
Ertaina |
|
≤300 |
-35etik +100era (NBR O-ringarekin) |
- |
Olio hidraulikoa, emultsioa, ura, etab. |
|
-20tik +200era (FKM O-ringarekin) |
Zigilu hau angelu zuzeneko PTFE zigilatzeko eraztun batek eta O-eraztun batek osatzen dute; O-eraztunak aurre-konpresioa ematen du, zigilua lortzeko behar den estutze-indarra sortuz. Presiopean, estutze-indar hori handitu egiten da, hau da, zenbat eta presioa handiagoa izan, orduan eta hobeto zigilatzeko errendimendua. Zapatilaren eraztunaren alboko briden diseinuari esker, O-eraztunak estrusioa ekiditen du, zigiluari presio handiak jasateko aukera emanez.
Parametroen barrutian dauden zehaztapen guztiak eskuragarri daude.
|

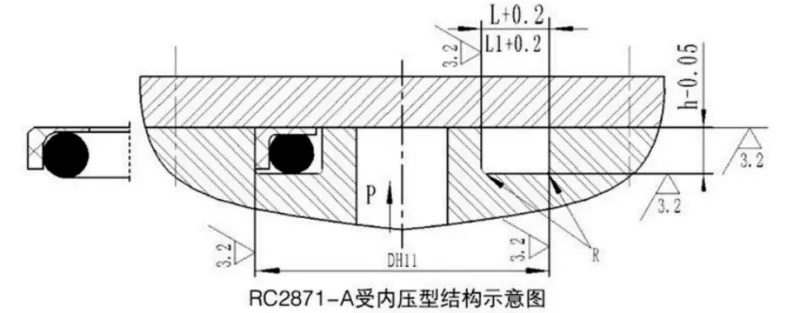

Kanpoko diametroaren tartea D H11 |
Groove sakonera h-0,05 |
Ildoen zabalera L+0,2 |
Arteka zabalera L1 + 0,2 Presioa > 80 MPa |
Izkinako erradioa Rmax |
O-ring alanbrearen diametroa egin |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Parametroen barrutian dauden zehaztapen guztiak eskuragarri daude.
|

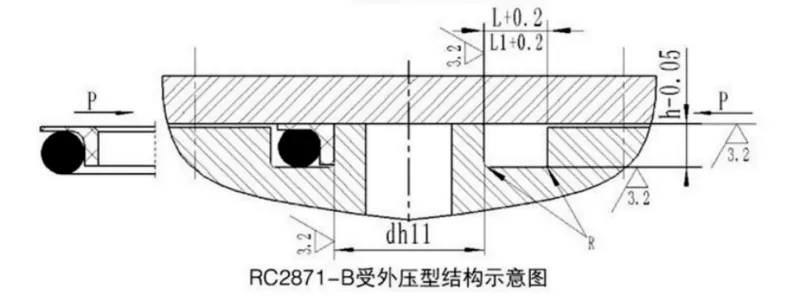

Barruko diametroa tartea dh11 |
Groove sakonera h-0,05 |
Ildoen zabalera L+0,2 |
Arteka zabalera L1 + 0,2 Presioa > 80 MPa |
Izkinako erradioa Rmax |
O-ring alanbrearen diametroa egin |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
