Axial C-motako zigilu konbinatua

Brida estatiko axialaren zigilatzeko beharretarako, Ruichen Sealing-eko RC2872 Axial C-Type Zigilu konbinatua da hobetsitako aukera. A motako (barne-presioa) eta B motako (kanpo-presioa) konfigurazioetan eskuragarri dago, brida-muturretan norabide bakarreko zigilatzeko aplikazio estatikoetarako diseinatuta dago. Bere alde biko eusteko brida egiturak O-ring estrusioaren hutsegite arriskua kentzen du, presio-energizatutako zigilatzeko mekanismoak presio-erresistentzia bikaina bermatzen duen bitartean, ur-presioaren zigilatzeko eskakizunetarako aproposa da.

Bidali kontsulta

Produktuaren Deskribapena

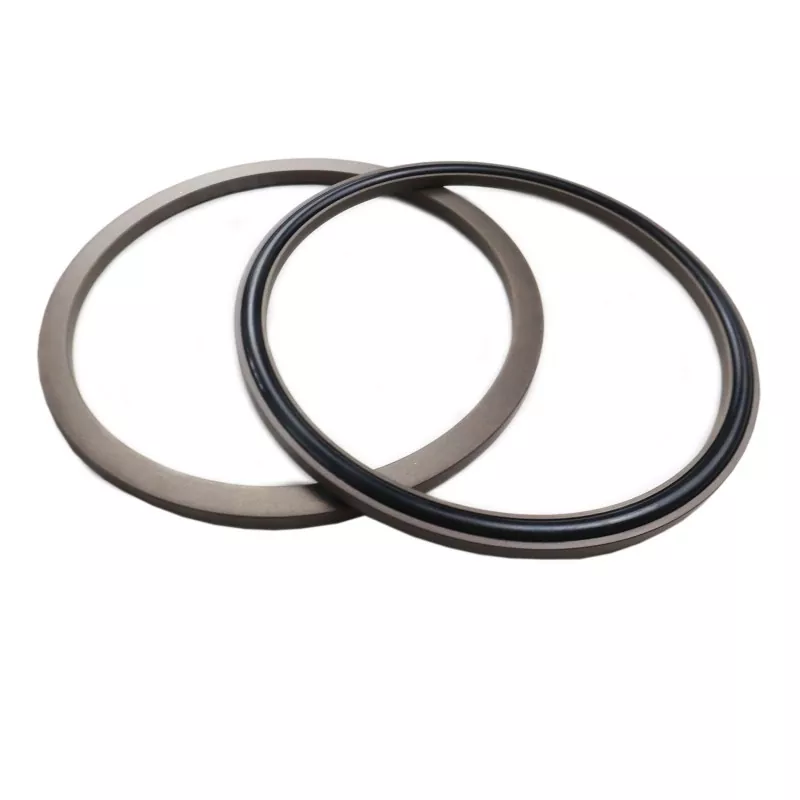

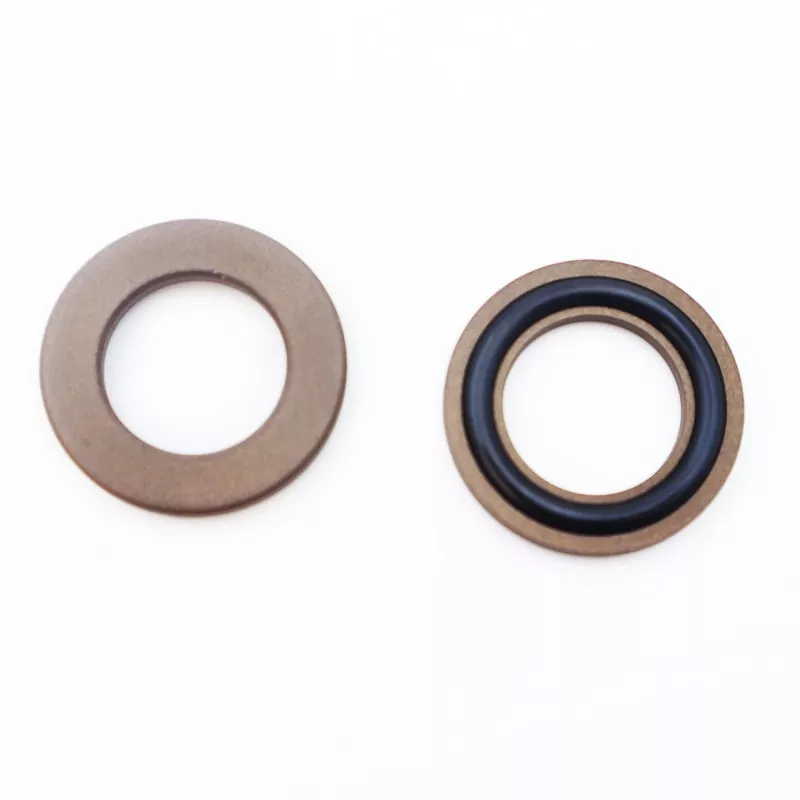

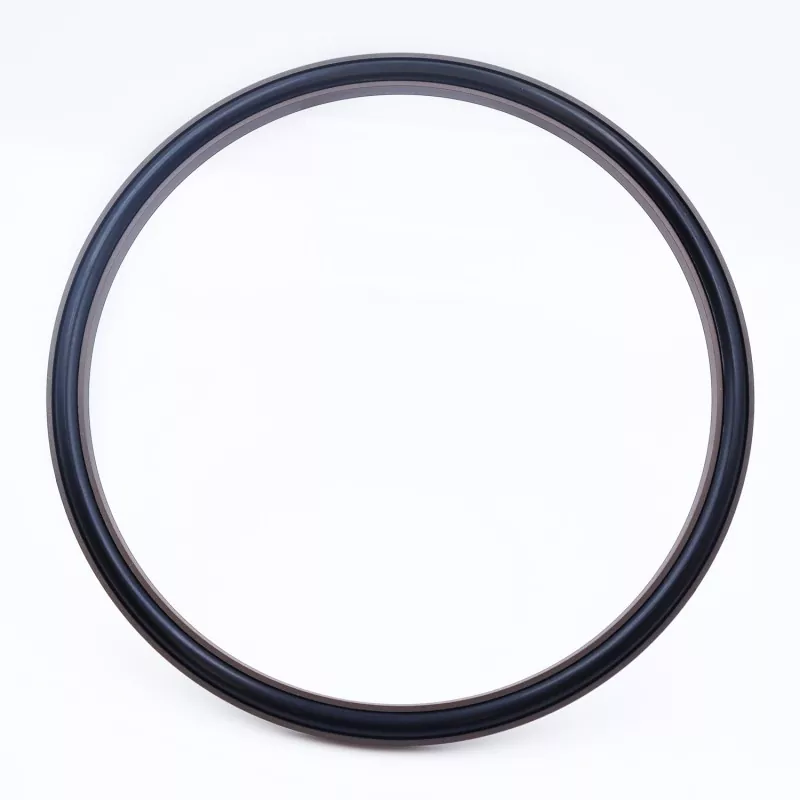

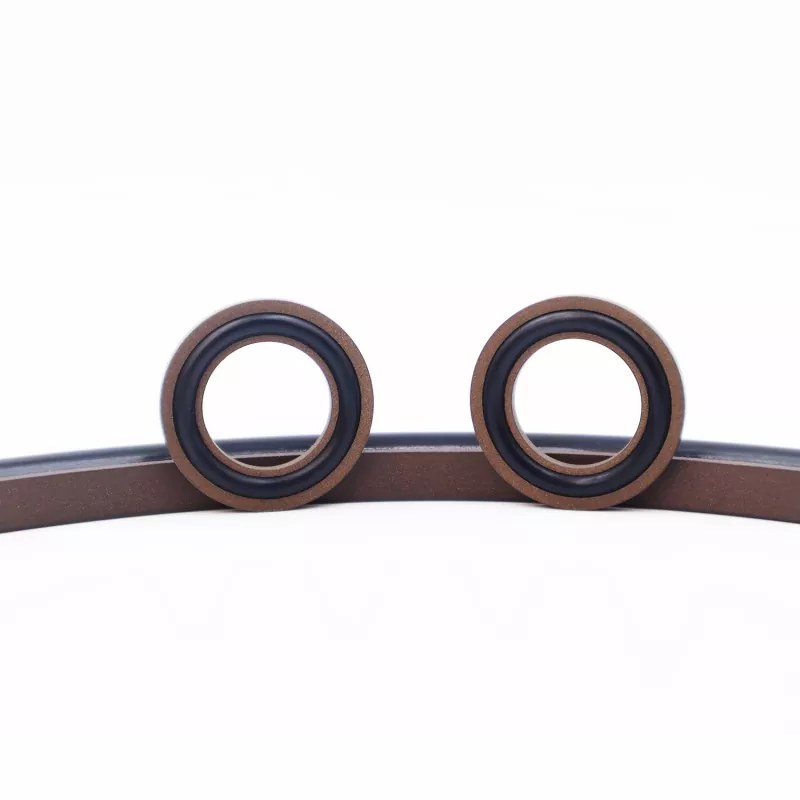

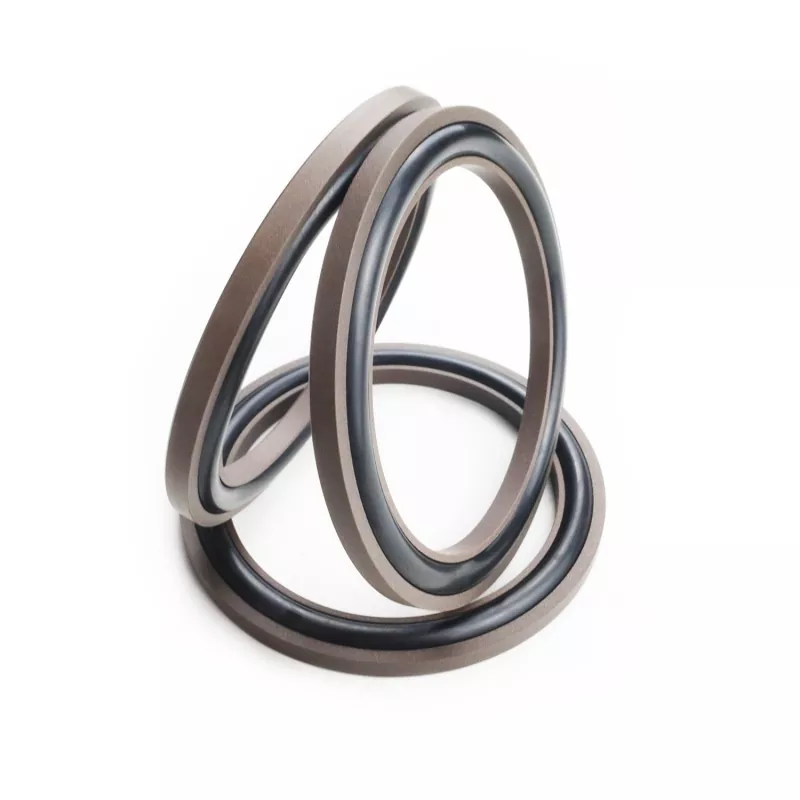

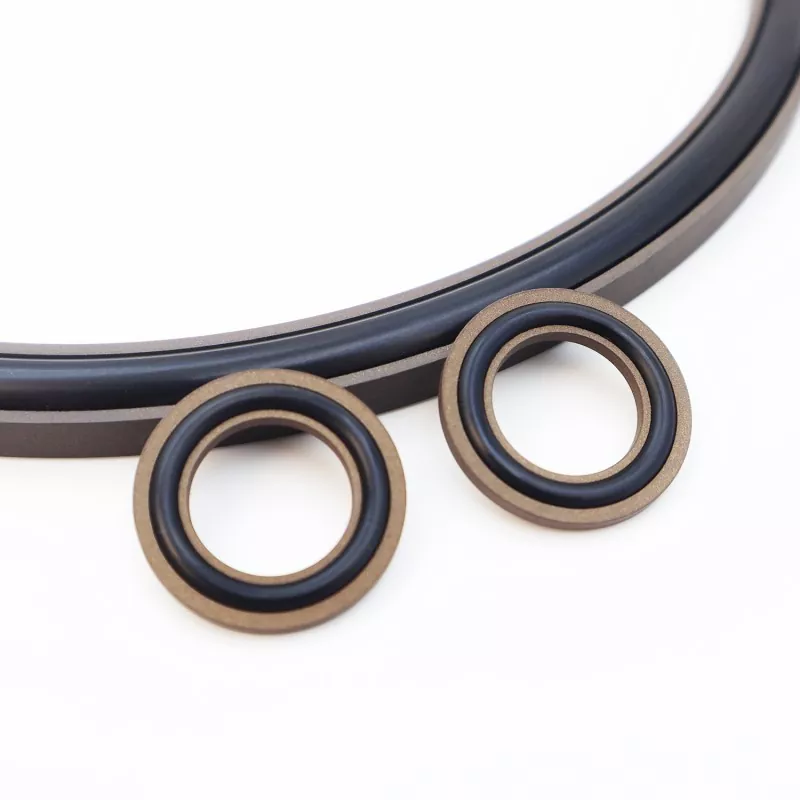

Axial C-Type Combined Seal PTFE betez egindako C formako zigilatzeko eraztun batek eta gomazko O-eraztun batek osatzen dute; zigilatzeko aplikazio estatikoetarako diseinatuta dago, hala nola axial (mutur-aurpegia) eta brida zigiluak. Funtsezko ezaugarriak honako hauek dira: bizitza luzea, zigilatzeko errendimendu bikaina, presio handiko erresistentzia eta egitura-aztarna trinkoa; zigilatzeko aplikazio hidraulikoetarako ere egokia da. Bi bertsiotan eskuragarri: RC2872-A (barne presioarako) eta RC2872-B (kanpo presioarako).

Diseinu trinkoak espazio mugatuetan instalatzea errazten du, zigilatzea fidagarria eta bizitza luzea bermatuz epe luzeko funtzionamenduan. Zehaztapen sorta osoa eskuragarri dago stockean, eta mundu mailako erosleei eskaintzen zaizkien zerbitzuak aukeraketa teknikoa, prezioen kontsultak eta ontziratu gabeko eskaerak barne.

Funtzionamendu-baldintza aplikagarriak

Presioa (MPa)	Tenperatura (°C)	Abiadura (m/s)	Ertaina
≤100	-35etik +100era (NBR O-ringarekin)	-	Olio hidraulikoa, emultsioa, ura, etab.
	-20tik +200era (FKM O-ringarekin)

Printzipioa eta aplikazioa

Zigilu hau C formako PTFE zigilatzeko eraztun batek eta O eraztun batek osatzen dute; O-eraztunak aurre-konpresioa ematen du, zigilua lortzeko behar den estutze-indarra sortuz. Presiopean, estutze-indar hori handitu egiten da, hau da, zigiluak hobeto funtzionatzen du presioa igo ahala. Zapatilaren eraztunaren brida bikoitzeko diseinuari esker, O-eraztunak estrusioa ekiditen du, zigiluari presio handiak jasateko aukera emanez.

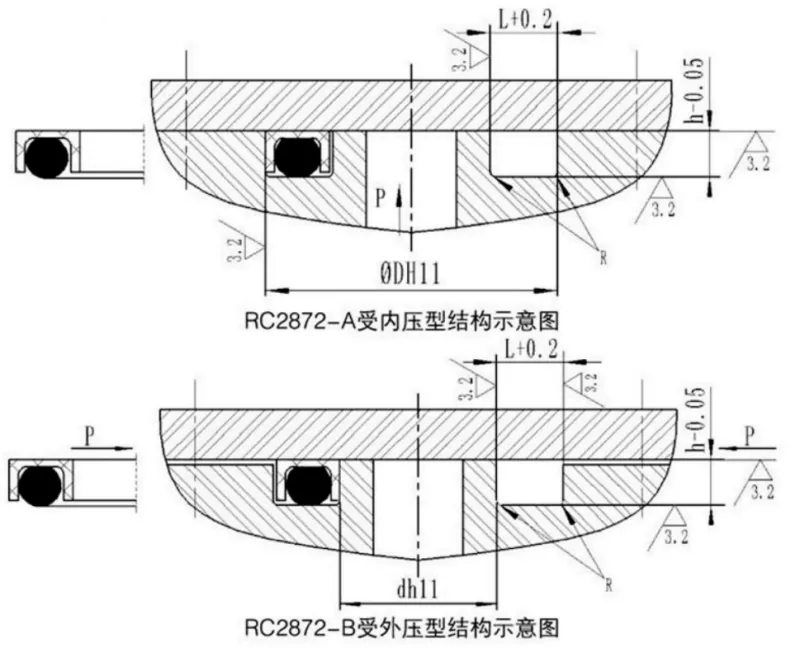

Axial C-Type Combined Seal

Zehaztapenen Taula

1. RC2872-A Barne Presioarekiko Erresistentzia Moten Zehaztapenen Taula

Parametroen barrutian dauden zehaztapen guztiak eskuragarri daude.

Kanpoko diametroaren tartea D H11	Groove sakonera h-0,05	Ildoen zabalera L+0,2	Izkinako erradioa Rmax	O-ring alanbrearen diametroa egin
15~30	2.35	5.5	0.4	2.65
31~50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60

2. RC2872-B Kanpo Presio Mota: Zehaztapenen Taula

Parametroen barrutian dauden zehaztapen guztiak eskuragarri daude.

Barruko diametroa tartea d h11	Groove sakonera h-0,05	Ildoen zabalera L+0,2	Izkinako erradioa Rmax	O-ring alanbrearen diametroa egin
5~30	2.35	5.5	0.4	2.65
31~50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60
