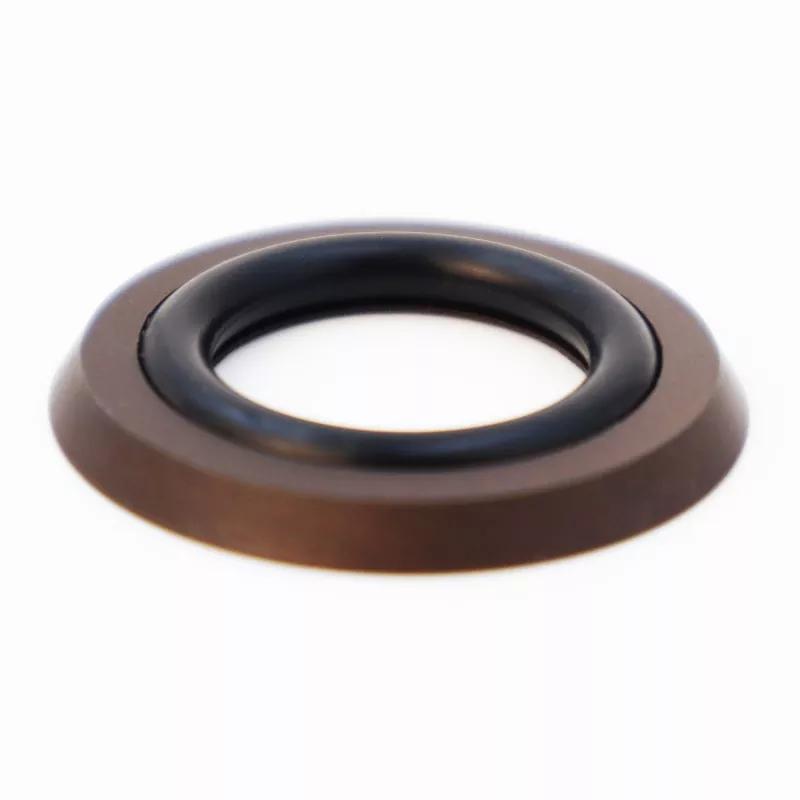

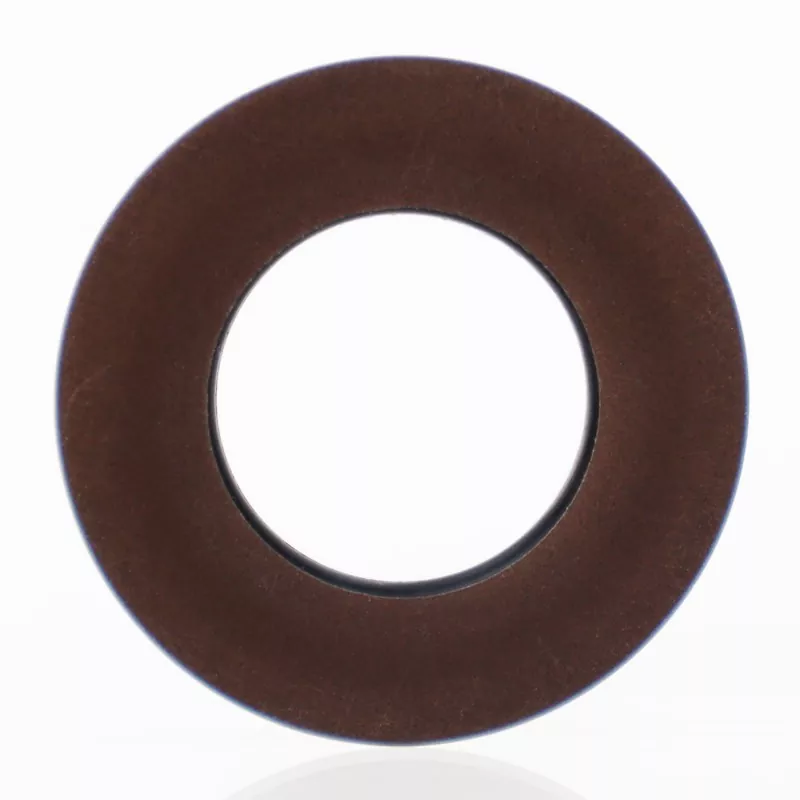

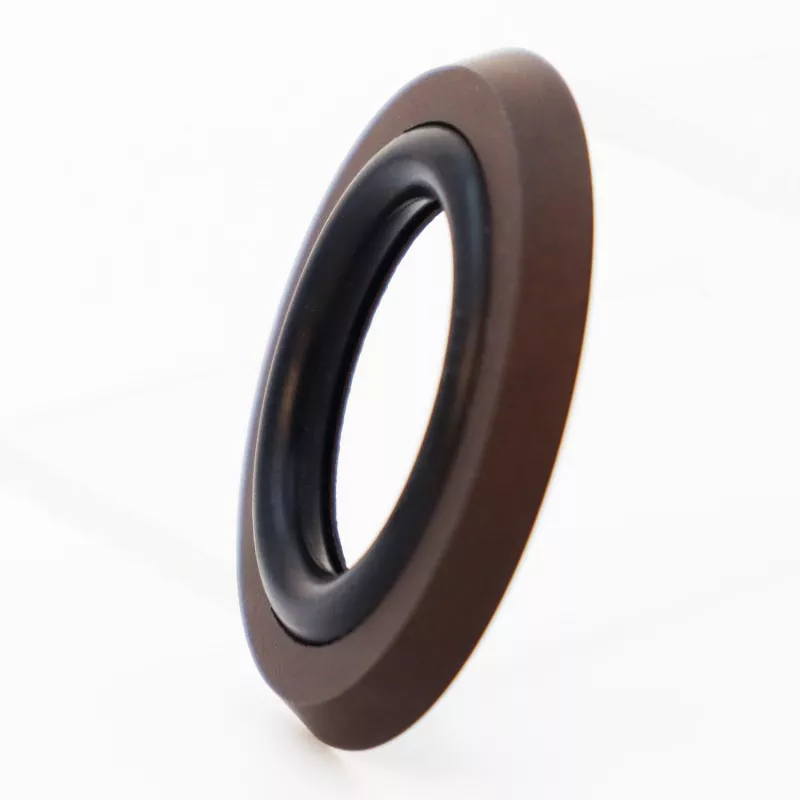

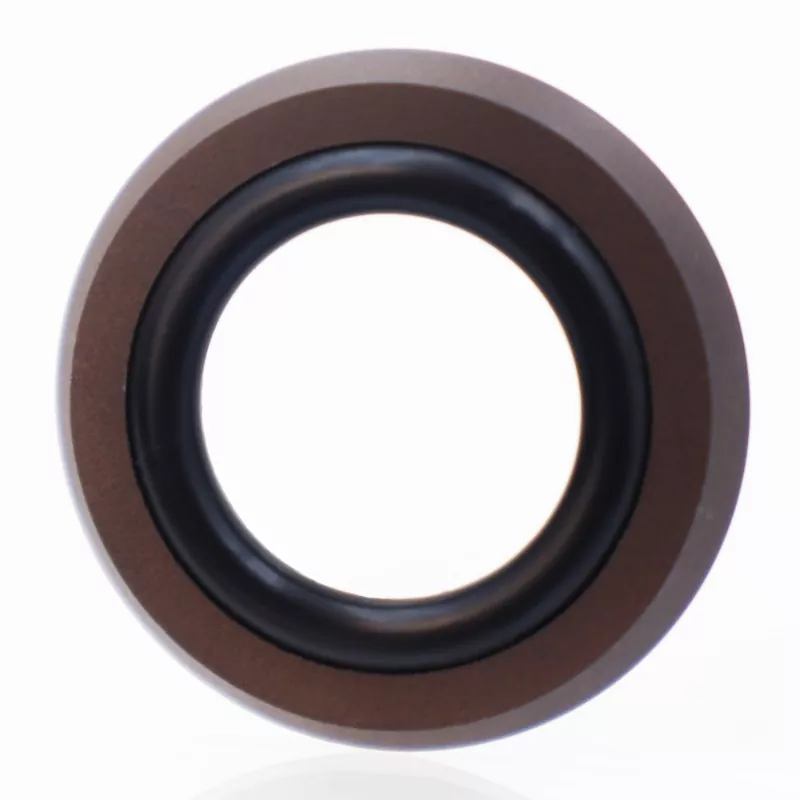

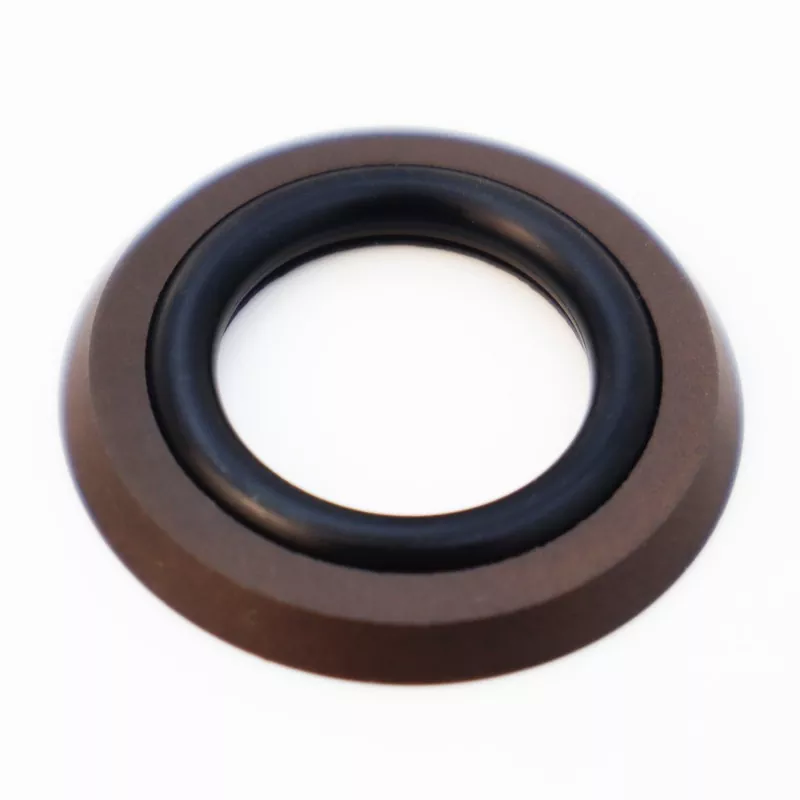

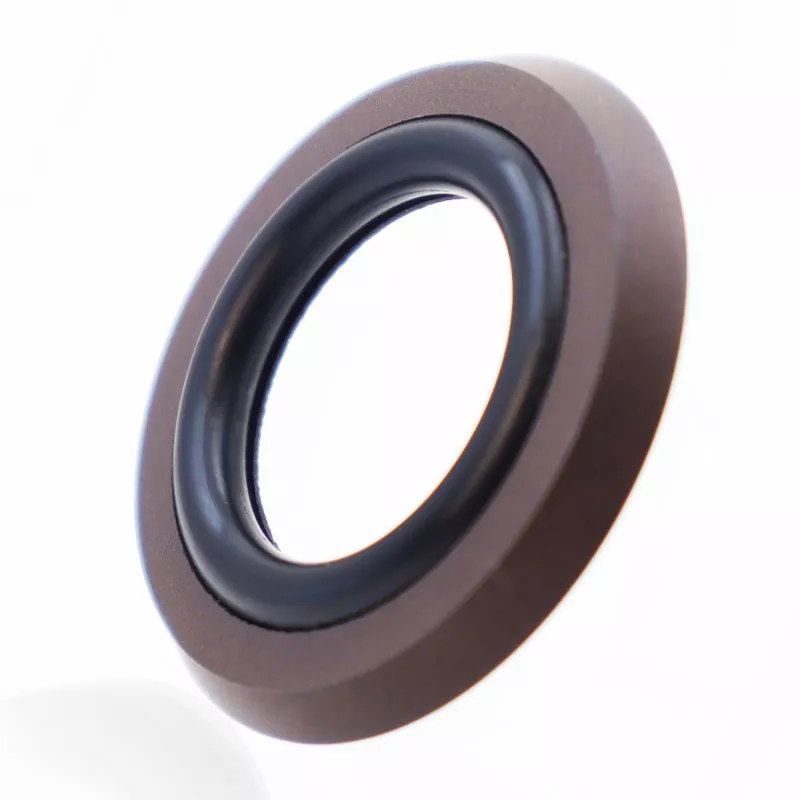

Oin Axial motako zigilu konbinatua PTFE betez egindako oin formako zigilatzeko eraztun batek eta gomazko O-eraztun batek osatzen dute. Norabide bakarreko zigilatzeko aplikazio estatikoetarako diseinatuta dago, hala nola axial (amaiera-aurpegia) eta brida zigiluak. Funtsezko ezaugarriak honako hauek dira: bizitza luzea, zigilatzeko errendimendu bikaina, presio altuen eta ultra-altuen aurkako erresistentzia eta instalazio-espazio minimoa behar duen diseinu trinkoa; zigilatzeko aplikazio hidraulikoetarako ere egokia da. Bi bertsiotan eskuragarri: RC2875-A (barne presioarako) eta RC2875-B (kanpo presioarako).
Bere egitura trinkoa instalazioaren zirrikitu estuetan sartzen da, ekipoen ihes arriskua nabarmen murrizten du. Zehaztapen sorta osoa eskuragarri dago stockean, eta mundu mailako erosleen kontsultak eta lagin-eskaerak ongi etorriak ematen dizkiegu.
|
Presioa (MPa) |
Tenperatura (°C) |
Abiadura (m/s) |
Ertaina |
|
≤60 |
-35etik +100era (NBR O-ringarekin) |
≤6 |
Oinarri mineraleko olio hidraulikoak, suaren aurkako jariakinak (HFA/HFB), ura, etab. |
|
-20tik +200era (FKM O-ringarekin) |
Zigilu hau oin-formako profila duen PTFE eraztun eraztun bat eta O-eraztun bat osatzen dute. Presiopean, zigiluaren harrapatzeko indarra handitzen da, hau da, zenbat eta presioa handiagoa izan, orduan eta hobeto zigilatzeko errendimendua. Eraztun irristagarriaren oin-formako alboko briden diseinuari esker, O-eraztunak estrusioa ekiditen du, zigiluari presio altuak eta oso altuak jasateko aukera emanez.
Parametroen barrutian dauden zehaztapen guztiak eskuragarri daude.
|

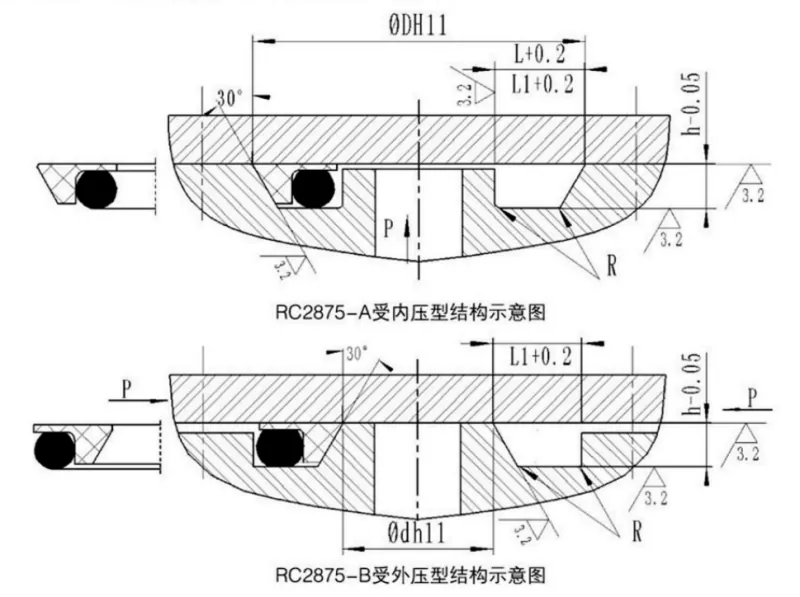

Kanpoko diametroaren tartea D H11 |
Groove sakonera h-0,05 |
Ildoen zabalera L+0,2 |
Arteka zabalera L1 + 0,2 Presioa > 100 MPa |
Izkinako erradioa Rmax |
O-ring alanbrearen diametroa egin |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Parametroen barrutian dauden zehaztapen guztiak eskuragarri daude.
|
Barruko diametroa tartea dh11 |
Groove sakonera h-0,05 |
Ildoen zabalera L+0,2 |
Arteka zabalera L1 + 0,2 Presioa > 100 MPa |
Izkinako erradioa Rmax |
O-ring alanbrearen diametroa egin |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
