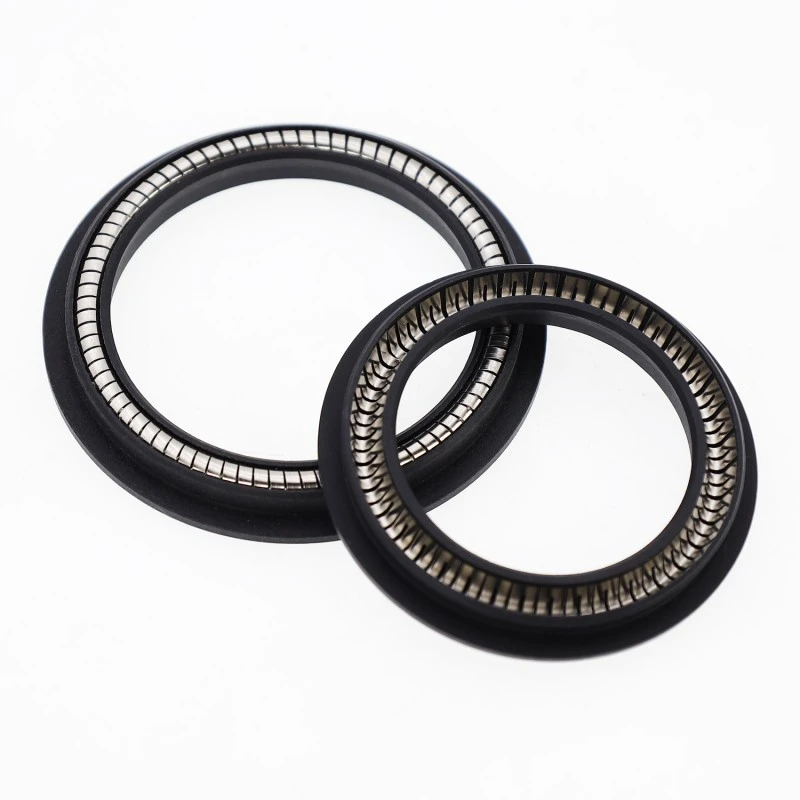

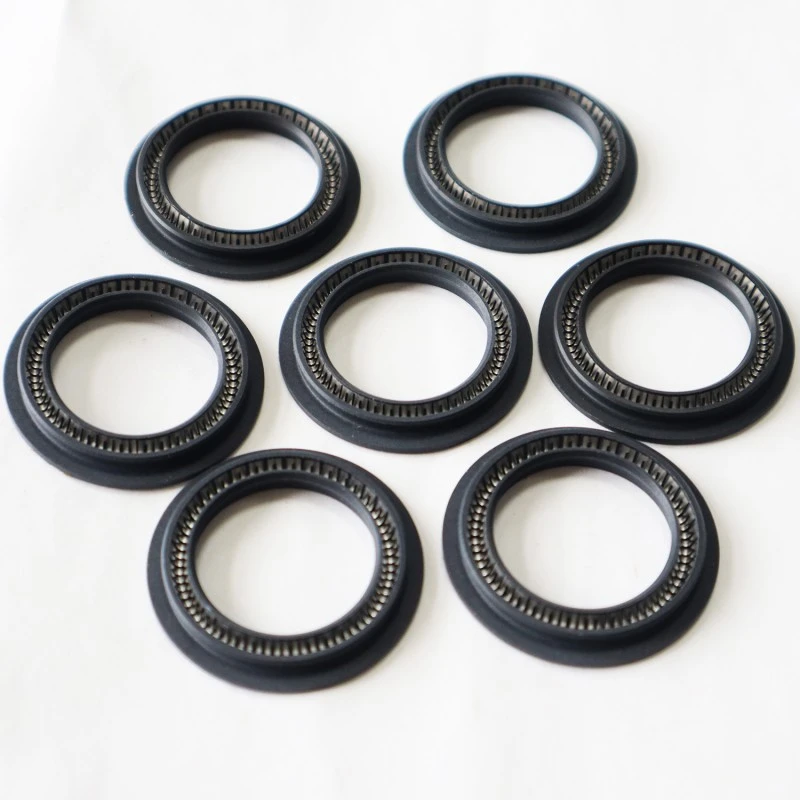

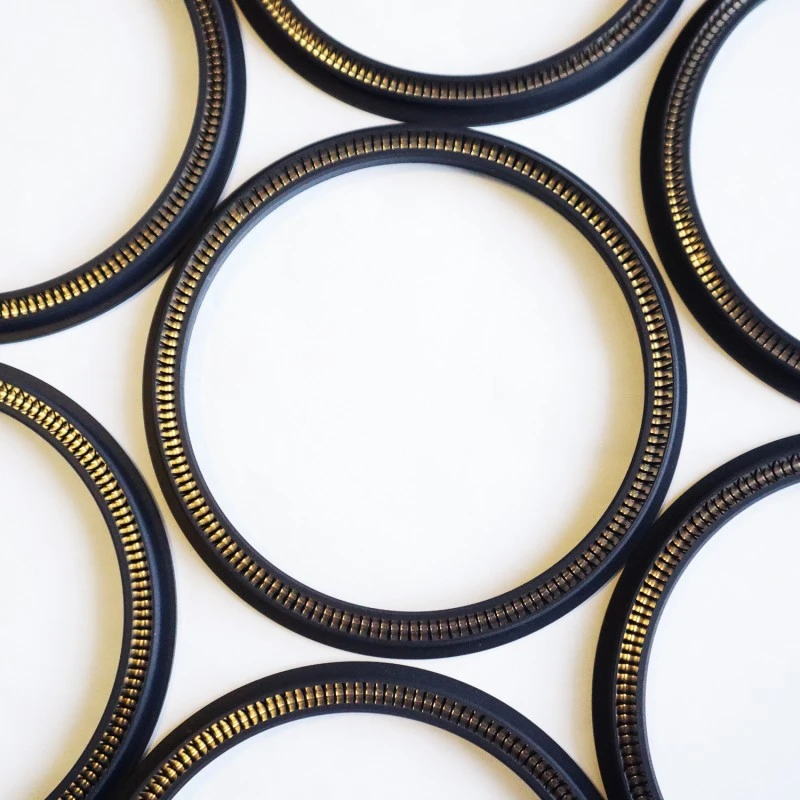

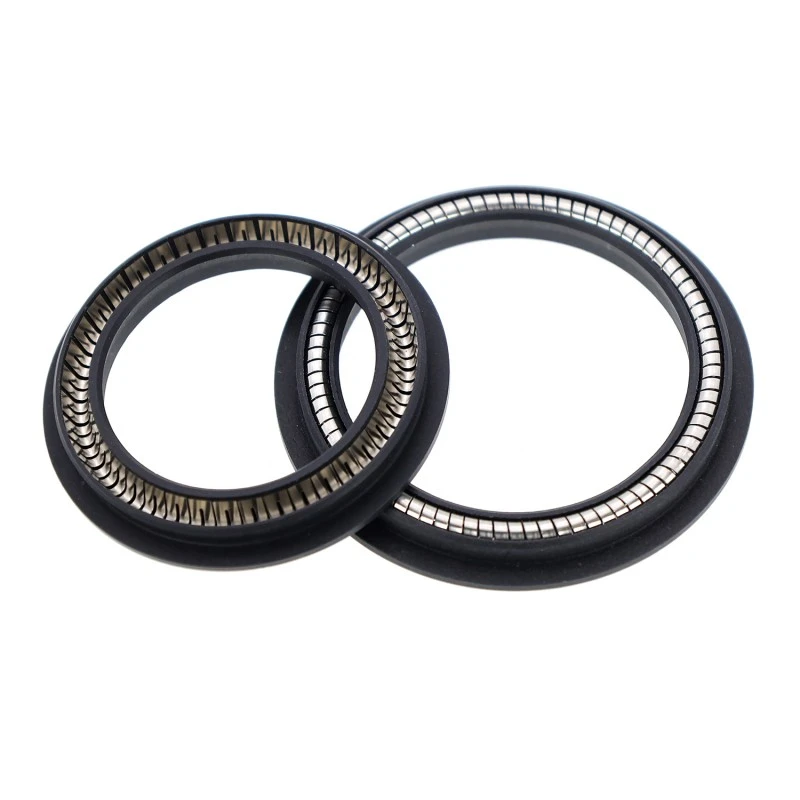

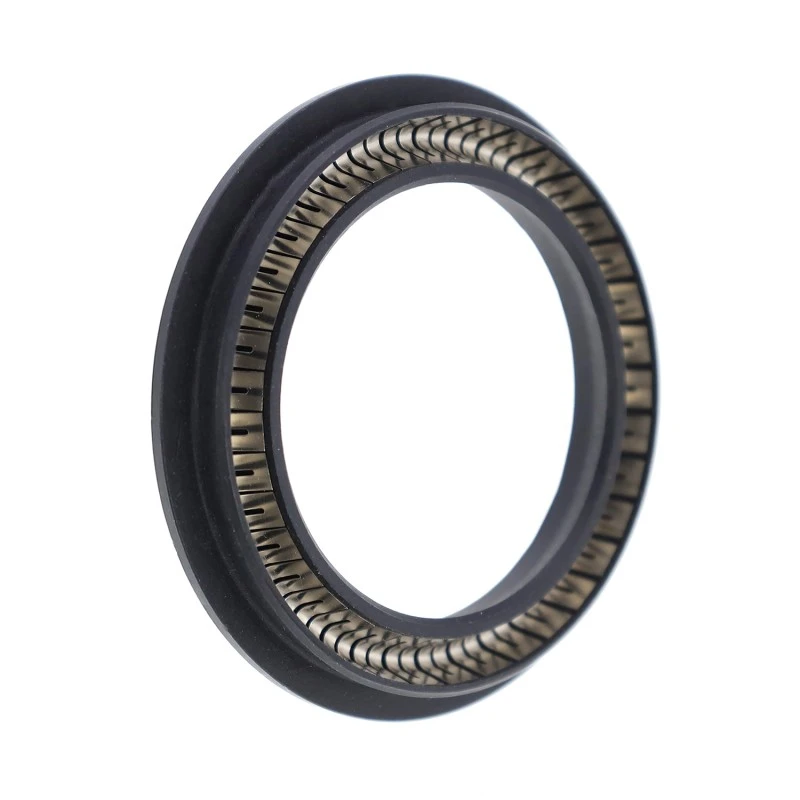

Ardatz birakarietarako malguki-energizatutako zigiluak ardatz birakarien aplikazioetan erabiltzen diren presio noranzko bakarreko errendimendu handiko zigiluak dira. RC2055 zigilu birakaria altzairu herdoilgaitzezko malguki batez eta errendimendu handiko plastikoz osatuta dago. RC2055-B eta RC2055-C erabiltzean, elastomero-material egokia arretaz hautatu behar da.
Eragiketa-baldintza aplikagarriak (muturreko balioak ez dira aldi berean gertatu behar)
|
Presioa/MPa |
Tenperatura / °C |
Abiadura /m/s |
Ertaina |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Ia euskarri likido eta gaseoso guztiak |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
Materialen hautaketa
1. Eskuragarri dauden O-ring materialen artean hauek daude: R01 Nitrilo-kautxua (NBR), R02 Fluorokautxua (FKM), etab.
2. Zigilu-eraztun-materialak: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etab.
3. Altzairu herdoilgaitzezko malgukia: V formako malgukia.
Ekoizpen Prozesuaren Kontrola
RuiChen-en produkzio-oinarri modernoa doitasun handiko injekzio-makinaz hornituta dago, hutsean bulkanizatzeko makina automatikoz eta CNC doitasun mekanizatuko ekipoez hornituta dago. Ekoizpen-prozesuan zehar, SPC (Prozesuaren Kontrol Estatistikoa) metodoak erabiltzen ditugu prozesuko funtsezko parametroak monitorizatzeko, hala nola tenperatura, presioa eta denbora denbora errealean, moldeatutako produktu bakoitzak koherentzia eta egonkortasun handia erakusten duela ziurtatuz.
Produktu kritikoetarako, %100eko ikuskapen-sistema bat ezartzen dugu, ausazko laginketa baino, gure bezeroei entregatutako zigilu bakoitza kualifikatua dela ziurtatzeko.
Eskaera adibidea
RC2055-40-PTFE4+V: ardatzaren diametroa 40, zigilatzeko eraztunaren materiala PTFE4, altzairu herdoilgaitzezko malgukia V formakoa da.
RC2055-B-40-PTFE4+R02: ardatzaren diametroa 40, zigilatzeko eraztunaren materiala PTFE4, bat datorren O-eraztuna fluororubber da.
RC2055-C-40-PTFE4+R02: ardatzaren diametroa 40, zigilatzeko eraztunaren materiala PTFE4, bat datorren O-eraztuna fluororubber da.

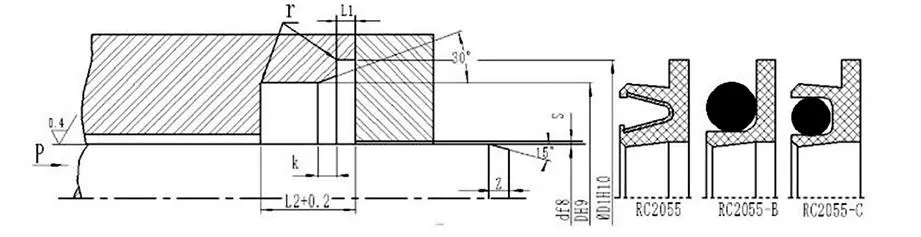

Zehaztapenen taula (parametroen barrutian dauden zehaztapen guztiak eskuragarri daude)
|
Hagaxka-diametro tartea d f8 |
Groove diametroa DH9 |
Groove diametroa D1H10 |
Ertzaren sakonera L1 |
Ildoen zabalera L |
Inportatu txanfla k |
Sake erradiala Smax |
Txanflaren luzera |
r max |
|
|
10MPA |
20MPA |
||||||||
|
5~19.9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0,8L |
0.8 |
|
20~39.9 |
d+7 |
d+12,5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400.9 |
d+10,5 |
d+17,5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Oharra: gomendatzen da biratzen duen ardatzaren gainazaleko gogortasuna HRC ≥ 58 izatea.
Zehaztapen eta neurrien taula (Taula hau RC2055-B eta RC2055-C-i aplikatzen zaie, zehaztapen berdinak dituztenak)
|
Eredua |
d |
D |
D1 |
L |
L1 |
|
Eredua |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Eredua |
d |
D |
D1 |
L |
L1 |
|
Eredua |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Oharra: eskatutako zehaztapenak taula honetan agertzen ez badira, jarri harremanetan gure enpresarekin. 1600 mm-ko tamaina duten produktuak horni ditzakegu.
