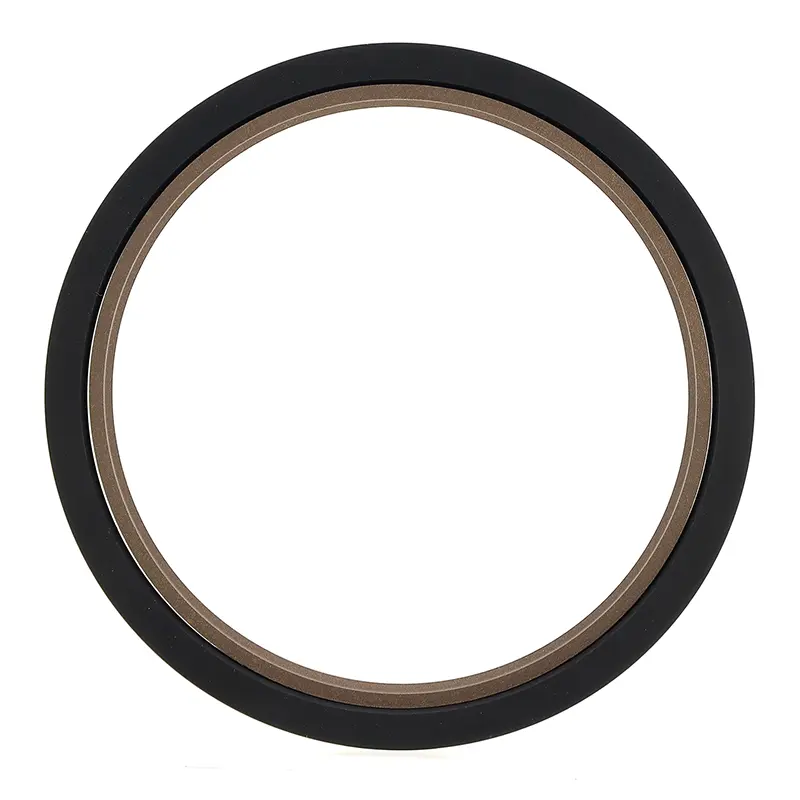

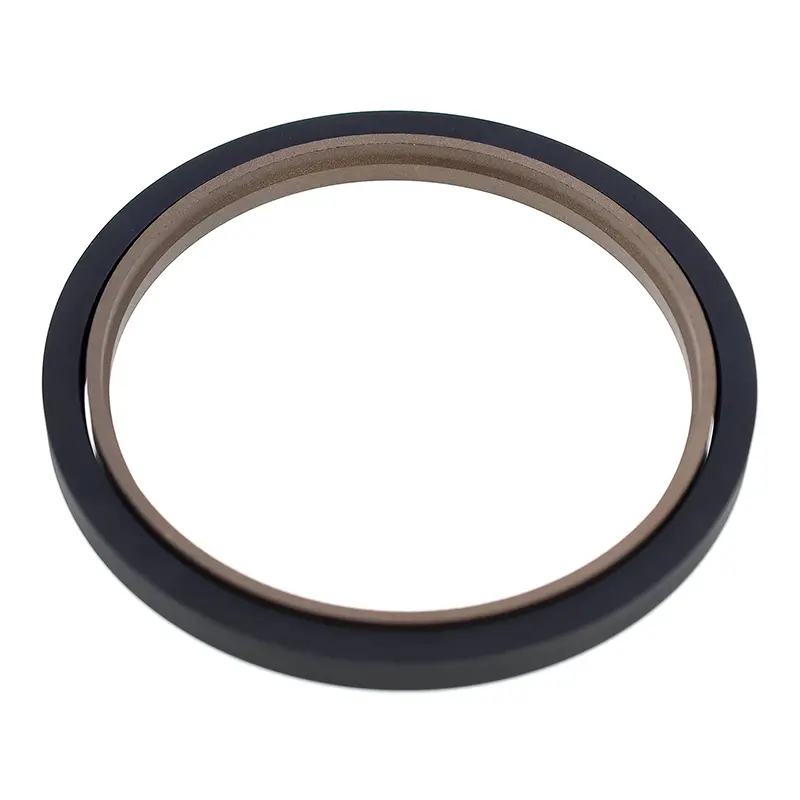

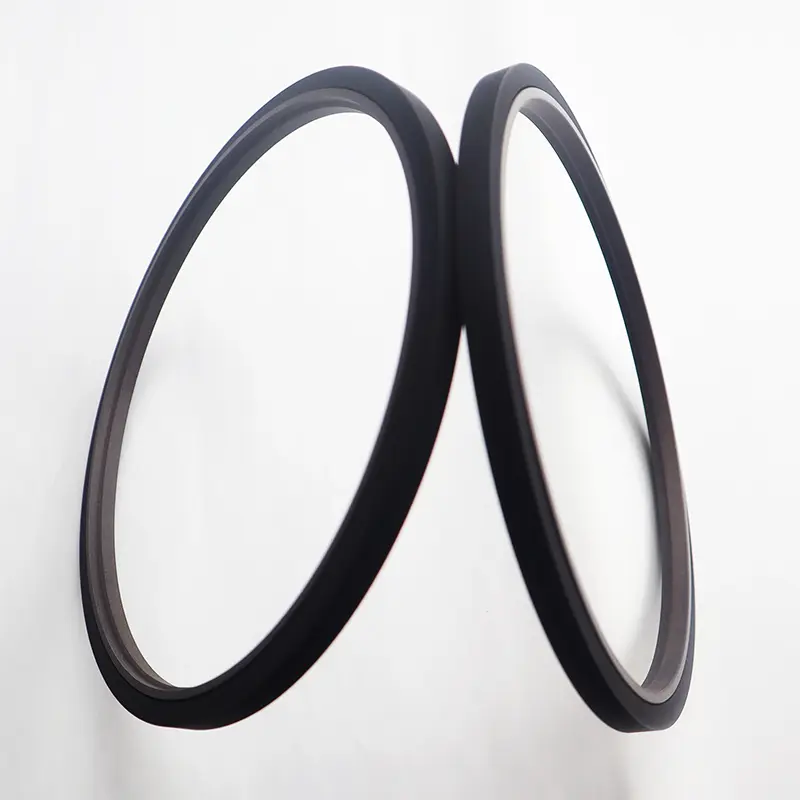

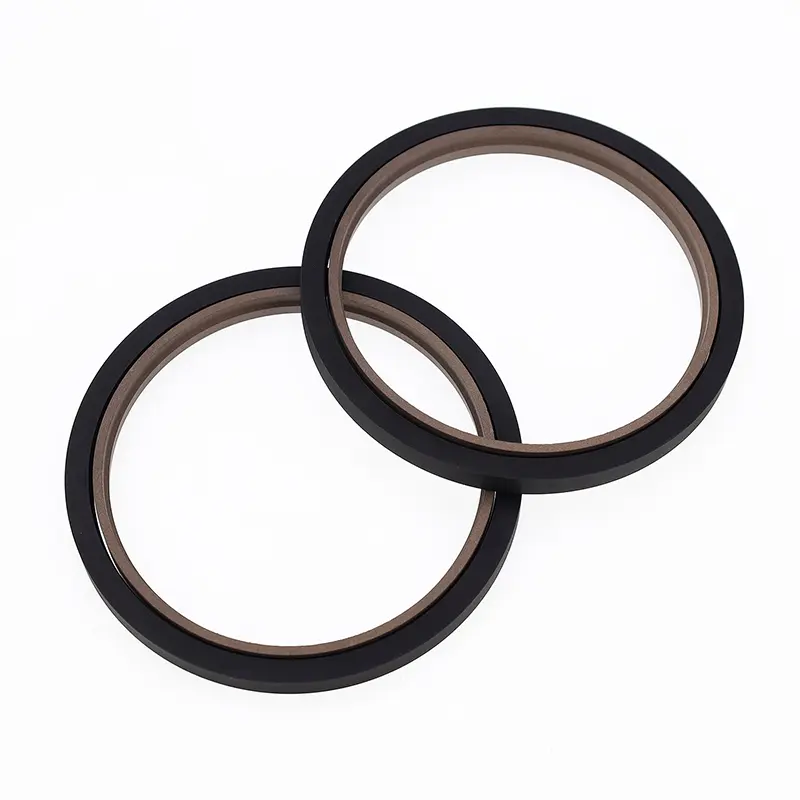

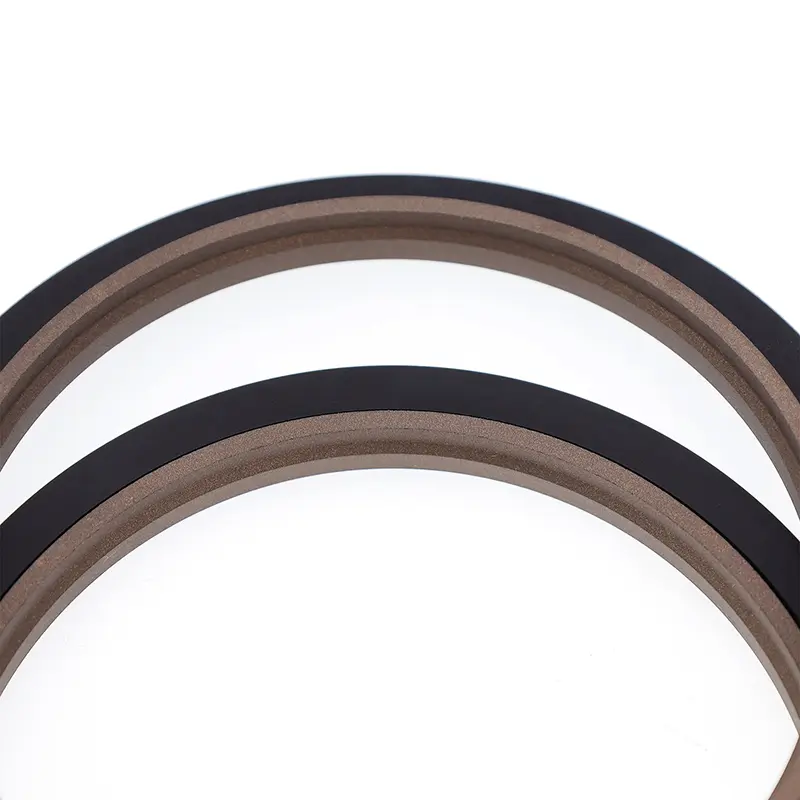

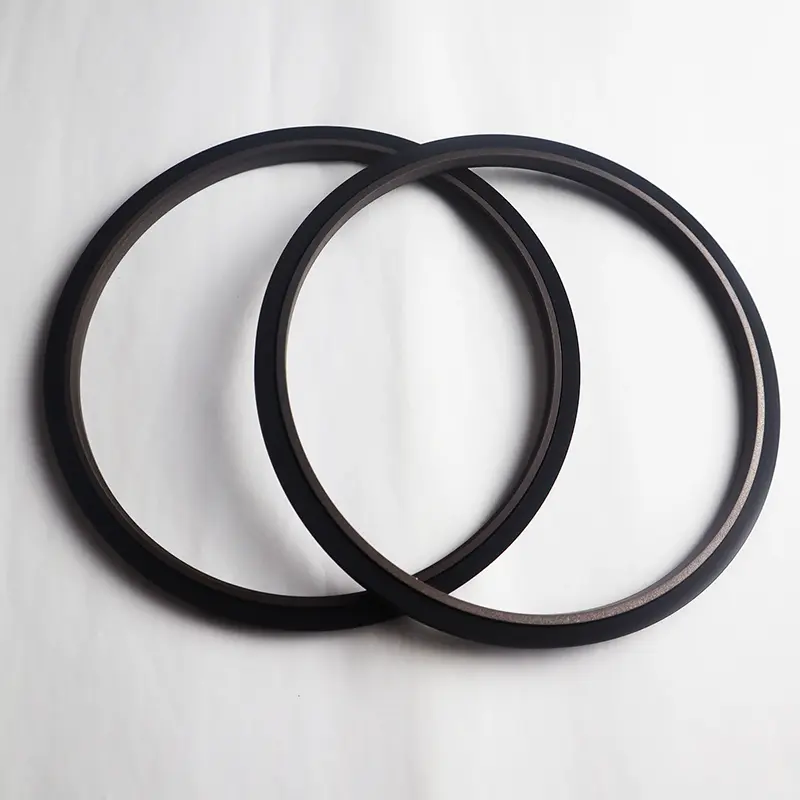

Erresistentzia handiko pistoi-haxken zigiluak (Step Seals) PTFEz betetako zigilu-eraztun mailakatu batek eta gomazko eraztun angeluzuzen batek osatzen dute. Norabide bakarreko presio zigilatzeko egokiak dira aplikazio hidrauliko aldakorretarako. Eraztun laukizuzenak indar erradiala ematen du eta zigiluen eraztunaren higadura konpentsatzen du. Orokorrean gidari-eraztunarekin batera erabiltzen dira. Zatitutako zirrikitu (irekiak) 30 mm baino gutxiagoko hagaxkaren diametroetarako erabili behar dira. Askotan erabiltzen dira ekipamendu hidrauliko astunetan.
Ezaugarriak:
1. Marruskadura baxua, hasierako erresistentzia baxua, mugimendu leuna, marruskadura dinamiko eta estatiko berdina, eta arrastorik ez;
2. Presio handiko egonkortasuna presio eta baldintza gogorretan;
3. Bizitza luzea, oliorik gabeko zigiluetarako egokia;
4. Egokia likatasun baxuko euskarriak zigilatzeko, hala nola ura.
Funtzionamendu-baldintza aplikagarriak (muturreko balioak ez dira aldi berean agertu behar)
|
Presioa Mpa |
Tenperatura ℃ |
m/s abiadura |
Ertaina |
|
≤60 |
-35~+100 (NBR O-ring bat datorrena) |
≤6 |
Oinarri mineralean oinarritutako olio hidraulikoa, suaren aurkako fluidoa (HFA/HFB), ura, etab. |
|
-20~+200 (o-ring FKM bat datorrena) |
Materialen hautaketa
1. Eraztun laukizuzeneko materialak eskuragarri: R01 nitrilo kautxua (NBR), R02 fluororubber (FKM), etab.
2. Eraztun zigilatzeko materialak: PTFE2, PTFE3, PTFE4, PU, etab. (Ikus Materialaren Deskribapena).
Ordenatzeko Adibidea

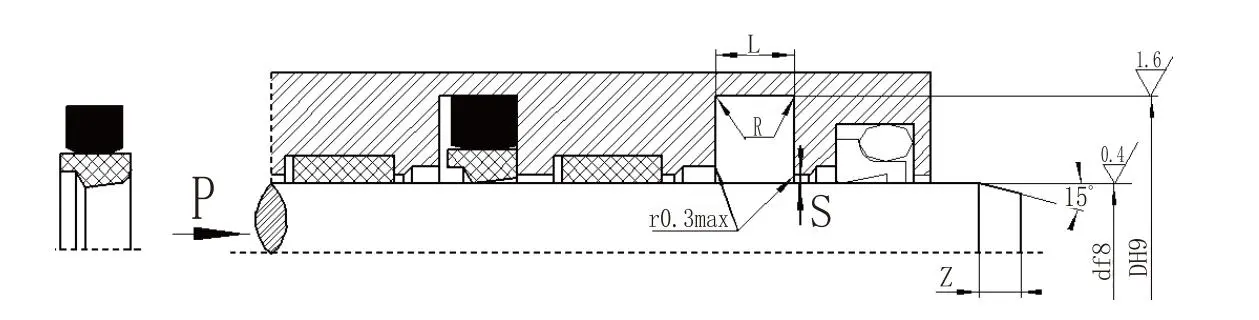

Eskaera eredua: RC12 - 40 x 55 x 7,5 mm - PTFE3 - RO1 eredua - Hagaxka Diametroa x Groove Diametroa x Groove Zabalera; PTFE3 - Aldatutako PTFE Material Kodea; R01 - Eraztun Laukizuzenaren Materialaren Kodea
