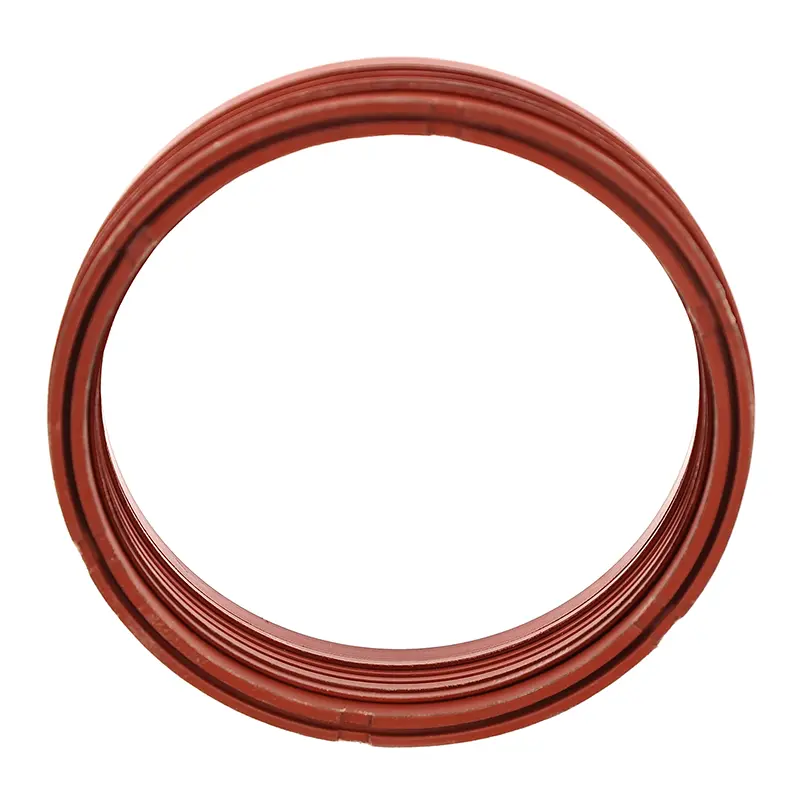

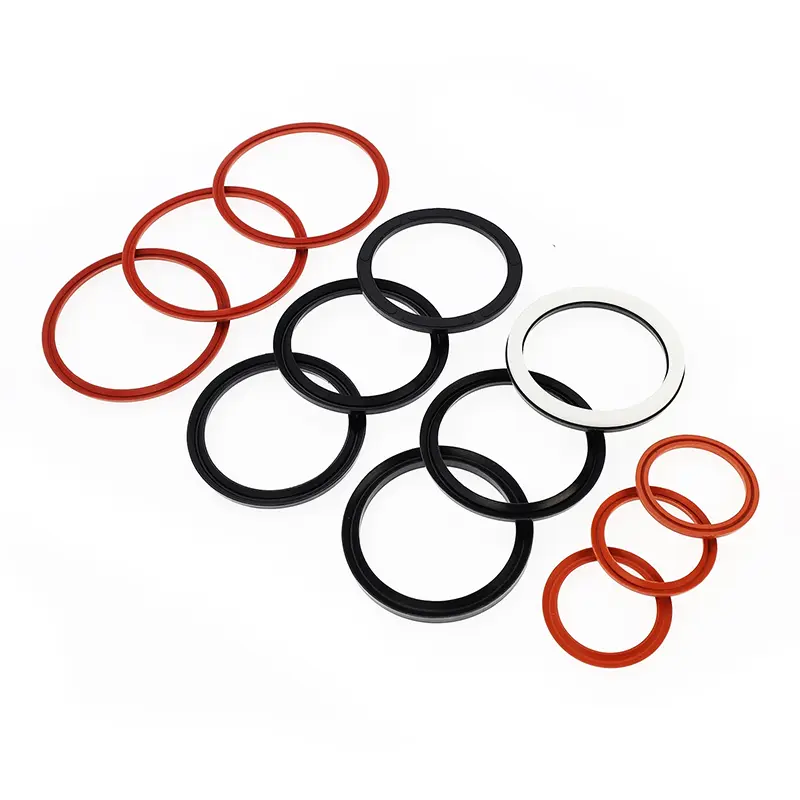

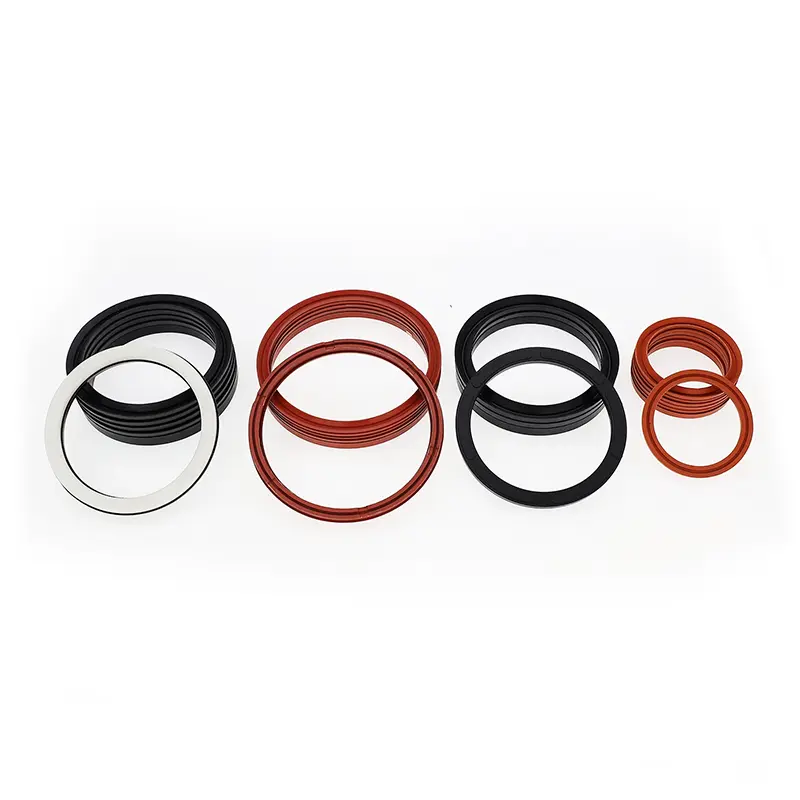

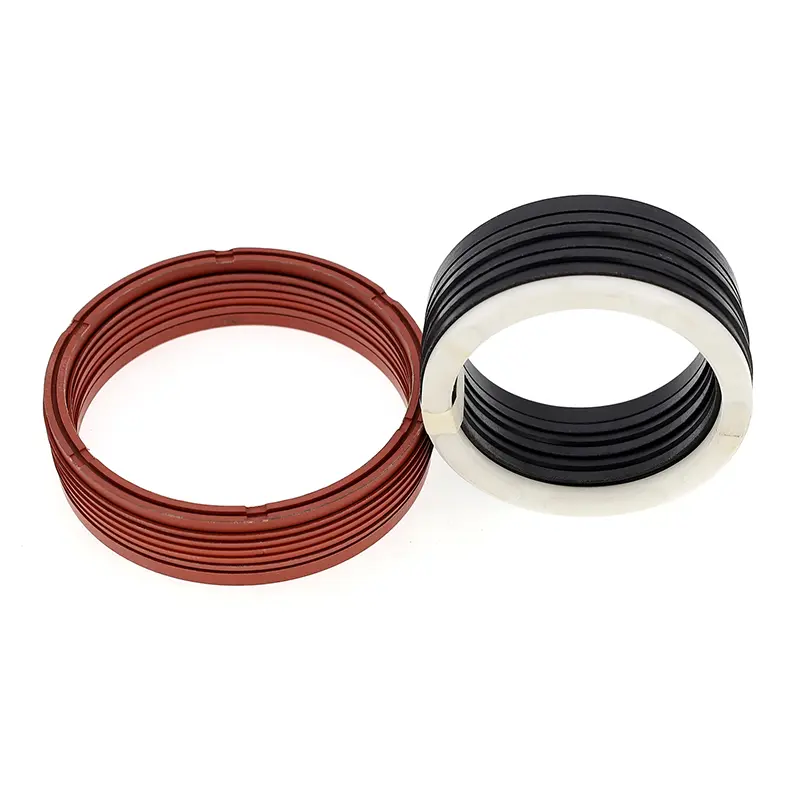

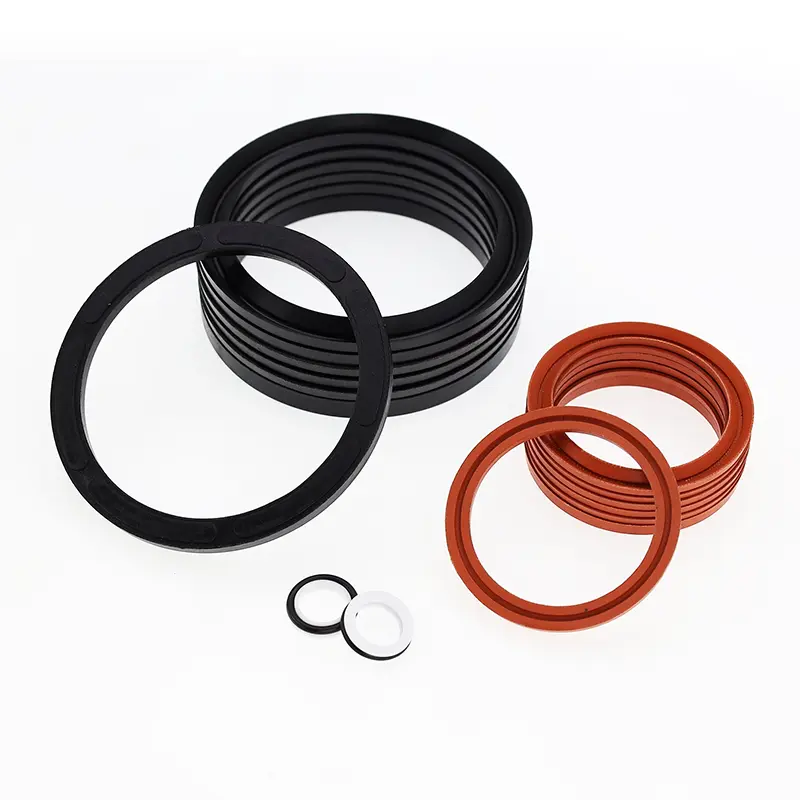

Pistoi-haxken V-formako konbinazio-zigiluak V-formako zigilatzeko eraztun multzo batek (gutxienez hiruz osatuta), konpresio-eraztun batek eta euskarri-eraztun batek osatzen dute. Egokia da norabide bakarreko presio zigilatzeko aplikazio hidrauliko aldakorretarako. Instalazioan zigilatzeko materialarekin bateragarria den koipea aplikatu behar da. Ezin da zirrikitu monolitiko batean (itxita) instalatu.
Ezaugarriak:
1. Material sorta zabala dago eskuragarri, hainbat aplikazio egokitzeko doikuntza optimoa ahalbidetuz.
2. Funtzionamendu baldintza gogorretan erabiltzeko egokia, euskarri guztietara eta baldintza zorrotzetara egokituz.
3. Bizitza luzea, oliorik gabeko lubrifikazio zigiluetarako egokia (material aukeraketa egokiarekin).
4. Zigilatze-errendimendu eta marruskadura erregulagarria juntagailua egokituz lor daiteke, eta dimentsio axiala V formako zigilatzeko eraztunak gehituz edo kenduz doi daiteke.
5. Eraginkorra zigilatzeko gainazaleko kalitate eskasarekin ere.
Funtzionamendu-baldintza aplikagarriak (muturreko balioak ez dira aldi berean agertu behar)
|
Presioa Mpa |
Tenperatura ℃ |
m/s abiadura |
Ertaina |
|||
|
≤60 |
-35 ~ + 100 (nitrilo-kautxua edo nitrilo-oihal kautxua) |
-20~+200 (fluorokautxua edo fluorokautxuzko zapia) |
-200~+260 (PTFE) |
≤0,5 (kautxua edo oihalez indartutako kautxua) |
≤15 (PTFE) |
Ia euskarri guztiak (materialen konbinazio arrazoizko aukeraketa) |
Materialak
1. Presio-eraztunaren materialak: PTFE, nitrilo-butadienozko kautxua (NBR) ehuna, fluorokautxu-butadienozko kautxuzko ehuna, nailona, polioximetilenoa
2. V-Ring Materialak: PTFE, nitrilo-butadienozko kautxua (NBR) ehuna, fluorokautxua, fluorokautxu-butadienozko kautxu ehuna, poliuretanoa
3. Laguntza-eraztun-materialak: nitrilo-butadienozko kautxu ehuna, fluororubber-butadienozko gomazko ehuna, nailona, polioximetilenoa, PTFE
Ordenatzeko Adibidea
|
Eredua |
Materiala |
Aplikatzeko esparrua |
Zigilatzea |
|
RC15-A |
V-eraztuna: NBR oihal, presio-eraztuna, euskarria: NBR oihal/PA/POM/PTFE |
Tenperatura normala, presio altua |
Ona |
|
RC15-B |
V-eraztuna: FKM oihal, presio-eraztuna, euskarria: FKM oihala/PTFE |
Tenperatura altua, presio altua |
Ona |
|
RC15-C |
V-eraztuna: NBR, presio-eraztuna, euskarria: NBR oihala/PA/POM/PTFE |
Tenperatura normala, presio ertaina eta baxua |
Bikaina |
|
RC15-D |
V-eraztuna: FKM, presio-eraztuna, euskarria: FKM oihala/PTFE |
Tenperatura altua, presio ertaina eta baxua |
Bikaina |
|
RC15-E |
V-eraztuna: NBR+NBR oihal konbinazioa, presio-eraztuna, euskarria: NBR oihala/PA/POM/PTFE |
Tenperatura normala, presio ertaina eta altua |
Oso ona |
|
RC15-F |
V-eraztuna: FKM+FKM oihal konbinazioa, presio-eraztuna, euskarria: FKM oihala/PTFE |
Tenperatura altua, presio ertaina eta altua |
Oso ona |
|
RC15-G |
V-eraztuna, presio-eraztuna, euskarria: PTFE1/PTFE2/PTFE3/PTFE4 |
Tenperatura altuko eta presio handiko bitarteko korrosiboak |
Normala |
|
RC15-H |
V-eraztuna: PU, presio-eraztuna, euskarria: PU/PA/POM/PTFE |
Tenperatura normala, presio ertaina eta altua |
Oso ona |

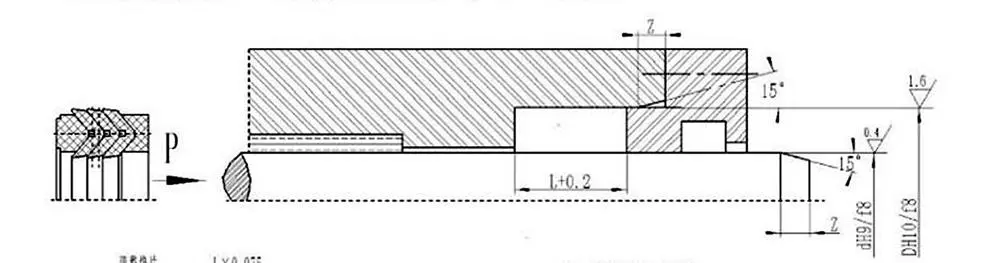

Instalazioaren txanflaren araudia
|
Hagaxka-diametroa d |
Txanflaren luzera Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
> 500 |
12.5 |
V formako zigiluak dimentsio axialean doi daitezke, junta egokituz zigilatzea eta marruskadura optimoak lortzeko. Epe luzeko funtzionamenduaren ondoren hasierako higadura hedatu daiteke dimentsio axiala egokituz. Zigilu-barrunbe erregulagarriaren dimentsio axialaren gomendatutako diseinua 1.025L da, %7.5L-ko doikuntza-tartearekin.
