Instalazio-egitura eta eskakizunak
1. Ardatzaren materiala: normalean karbono altzairua eta altzairu herdoilgaitza dira. Abiadura handietarako, gainazalean kromatua aplikatzen da, HRC40-45.

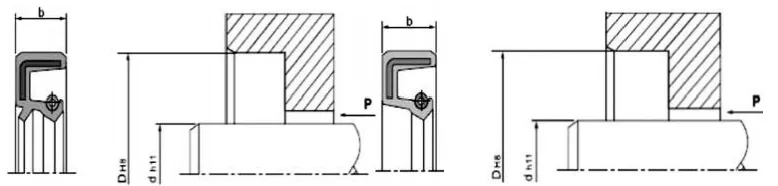

2. Ardatz birakaria eta zirrikituen diseinua: ardatzaren gainazala leuna eta errebarik gabekoa izan behar da. Mekanizazio espiraleko markek ponpaketa efektua sor dezakete, ihesak eraginez. Gomendagarria da olio-zigiluen muntaketa-eremua Ra0,1-0,5µm-ko gainazaleko zimurra arte leuntzea, abiadura handitu ahala leunagoa bihurtuz. Instalatzeko eta desmuntatzeko erraztasuna lortzeko, ardatza eta zirrikituak txanflarekin edo ertz biribilduekin diseinatu behar dira. Ikusi 1. eta 2. irudiak.
|
Zigilatzeko altuera b |
b1 (0,85xb) mm |
b2(b+0,3) mm |
r gehienez. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
1. Irudia. Txanflaren diseinua
|
d |
d3 |
R |
|
<10 |
d-1.5 |
2 |
|
10~20 |
d-2.0 |
2 |
|
20~30 |
d-2.5 |
3 |
|
30~40 |
d-3.0 |
3 |
|
40~50 |
d-3.5 |
4 |
|
50~70 |
d-4.0 |
4 |
|
70~95 |
d-4.5 |
5 |
|
95~130 |
d-5.5 |
6 |
|
130~240 |
d-7.0 |
8 |
|
240~500 |
d-11.0 |
12 |
|
500~800 |
d-14.0 |
14 |
|
800~1250 |
d-18.0 |
16 |

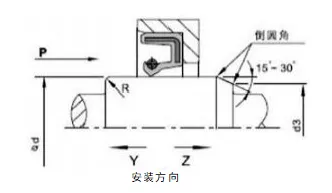

2. Irudia Ardatz birakariaren txanflaren diseinua
Ardatz birakarien ezpain zigiluen errendimenduan eragiten duten faktoreak

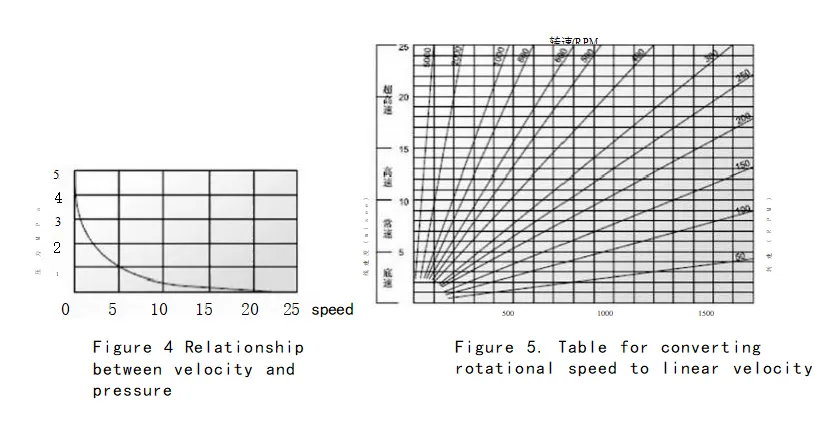

Zigilatzeko efektuari eragiten dioten hamaika faktore daude. Olio-zigiluaz gain, hala nola, bere materiala eta egitura, ertainak, tenperatura, presioa, lubrifikazioa, abiadura eta gainazaleko zimurtasuna bezalako beste faktore batzuek ere zuzenean eragiten dute zigilatzeko efektuan, eta faktore hauek elkarren artean elkarreragiten dute askotan. Hurrengo taulak erabiltzailearen erreferentziarako soilik dira.

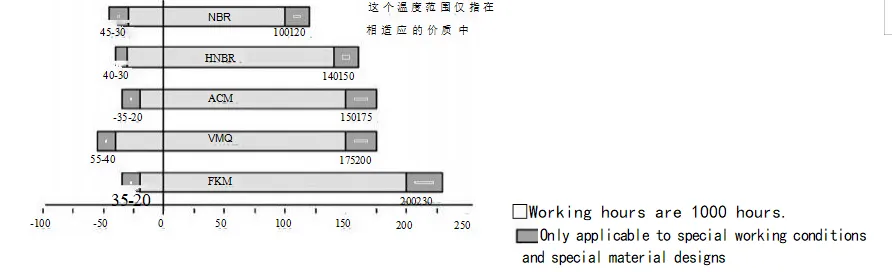

3. irudia. Tenperaturak olio zigiluan duen eragina
Instalazioa: arretaz instalatzea ezinbesteko baldintza da olio-zigiluen funtzionamendu egokia lortzeko.
|
Instalazio-diagrama (barrunbearen instalazioa) |
||
|
Instalazio metodo zuzena |
Aplika daitezkeen lan baldintzak |
Instalazio metodo okerra |
|
|
Metodo hau olio-zigiluaren amaierako aurpegia eta barrunbearen amaierako aurpegia berdinduta daudenean bakarrik da aplikagarria. Prentsatze-ekipoak azkar funtzionatzen duenean, olio-zigilua behar bezala kokatu behar da; bestela, lerrokadura desegokia gerta daiteke. |
|
|
|
Diseinu hau egokia da olio-zigiluaren amaierako aurpegia barrunbearen amaierako aurpegia baino baxuagoa den egoeretarako. Nahiz eta azkar prentsatu, olio-zigilua ondo kokatu daiteke. Dena den, aparatu mota honek kokapen erradiala falta du, beraz, prentsagailuaren plaka lauaren eta presio-ardatzaren perpendikulartasun axialak nolabaiteko zehaztasuna lortu behar du. |
|
|
|
Metodo hau egokia da olio-zigiluaren amaierako aurpegia barrunbearen amaierako aurpegia baino baxuagoa den egoeretarako. Ekipamendua azkar sakatzean, funtsezkoa da olio-zigilua behar bezala kokatuta dagoela ziurtatzea; bestela, lerrokadura desegokia gerta daiteke. |
 |
|
|
Metodo hau presio-ekipoak erabilgarri ez dauden mantentze-lanetarako edo instalazio-baldintza soiletarako soilik da egokia. Instalazioan zehar prentsaketa guztiz uniformea lortu ezin denez, hainbat instalazio arazo saihestezinak dira. Batez ere, instalazioan zehar lerrokatze erradiala saihesteko diseinatuta dago, eta horrek olio-zigilua deformatu dezake, edo olio-zigiluaren uztartze-zatiaren kautxua (kanpoko zirkulua) kalteak saihesteko, instalazioan zehar etenengatik. Hori dela eta, instalazio-metodo hau, oro har, ez da gomendagarria. |
|

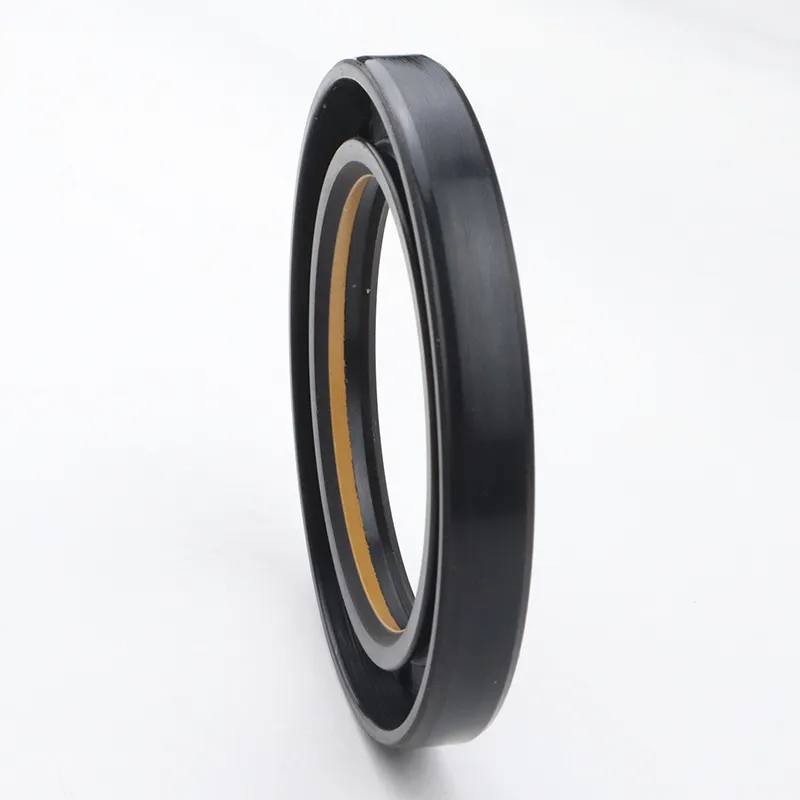

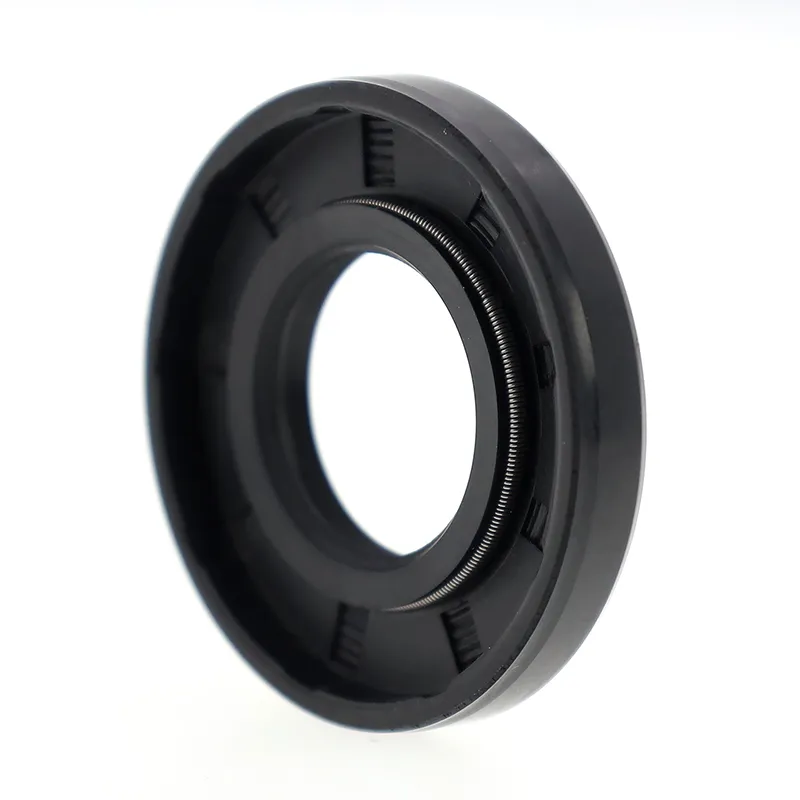

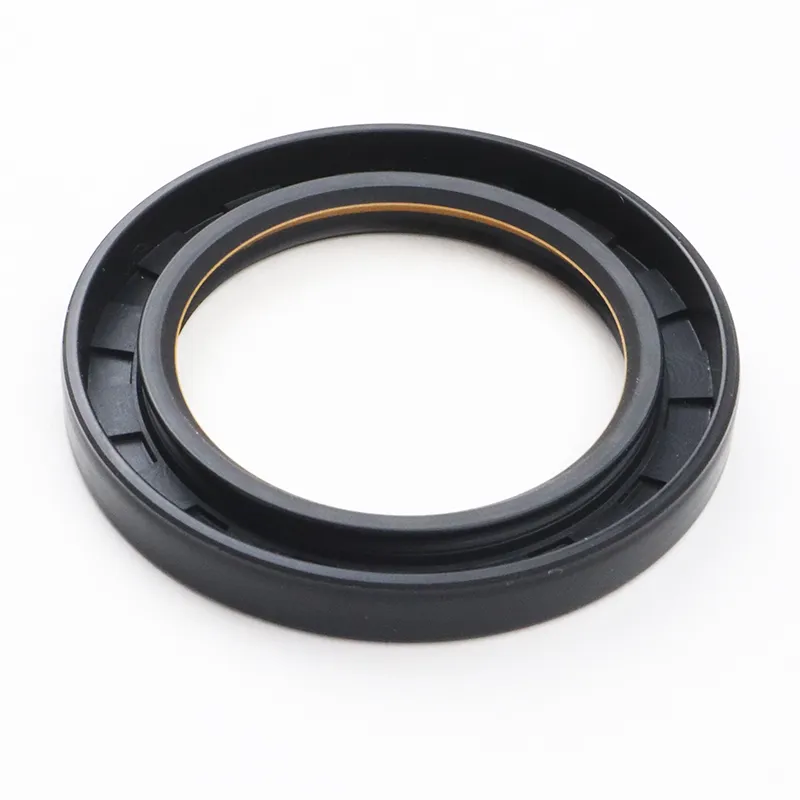

TC/SC/TB/SB olio zigiluak

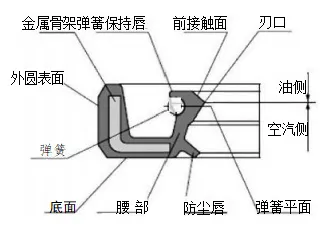

Biak metalezko marko batez, malguki batez eta gomazko gorputzez osatuta daude. Metalezko egiturak euskarria ematen du, eta malgukiak indar erradiala aplikatzen dio zigilatzeko ezpainari. TC eta TB modeloek hautsaren aurkako ezpain laguntzaile bat dute, alde batean zigilatzeko bitartekoa eta beste aldean hautsa duten aplikazioetarako egokia. TB/SB modeloek metalezko kanpoko zirkulu bat dute, eta olio-zigilua barrunbearen barruan seguruagoa eta zehatzagoa da. Hala ere, kanpoko zirkuluaren zigilatzeko gaitasuna mugatuta dago biskositate baxuko eta gasezko medioetarako; horregatik, gomendatzen da zigilatzailea aplikatzea kanpoko zirkuluan instalazioan eta erabileran.
|
Zeharkako forma |
Eredua |
Aplikazioa |
Presioa |
Tenperatura |
Abiadura |
Ertaina |
Materiala |
|
|
TC |
Zigilatzea, hautsaren aurkakoa |
0,03 MPa |
-30~+160 |
20 m/s |
Olio eta koipe lubrifikatzaileak |
NBR/FKM + Karbono altzairua |
|
|
SC |
Zigilatzea |
|||||
|
|
TB |
Zigilatzea, hautsaren aurkakoa |
-30~+100 |
25 m/s |
Ura, olio lubrifikatzailea, koipea |
NBR + Karbono altzairua |
|
|
|
SB |
Zigilatzea |
Eskaera eredua TC-d*D*b
|
Zehaztapena |
Zehaztapena |
Zehaztapena |
Zehaztapena |
Zehaztapena |
Zehaztapena |
Zehaztapena |
|
TC-6*17*3.5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22,5*5,5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12,7*22,22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12,7*25,4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12.7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12.7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
