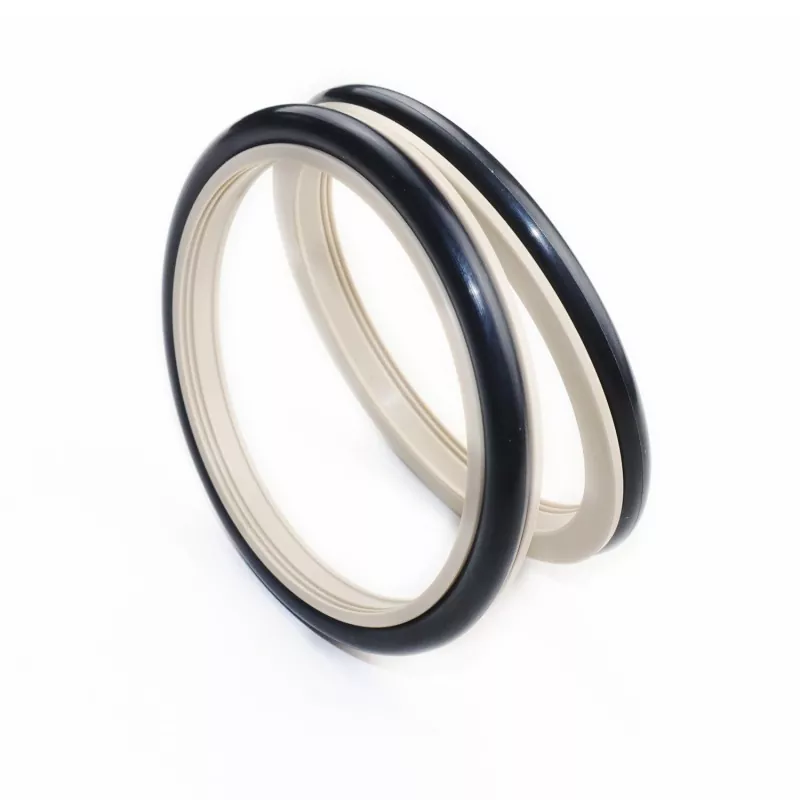

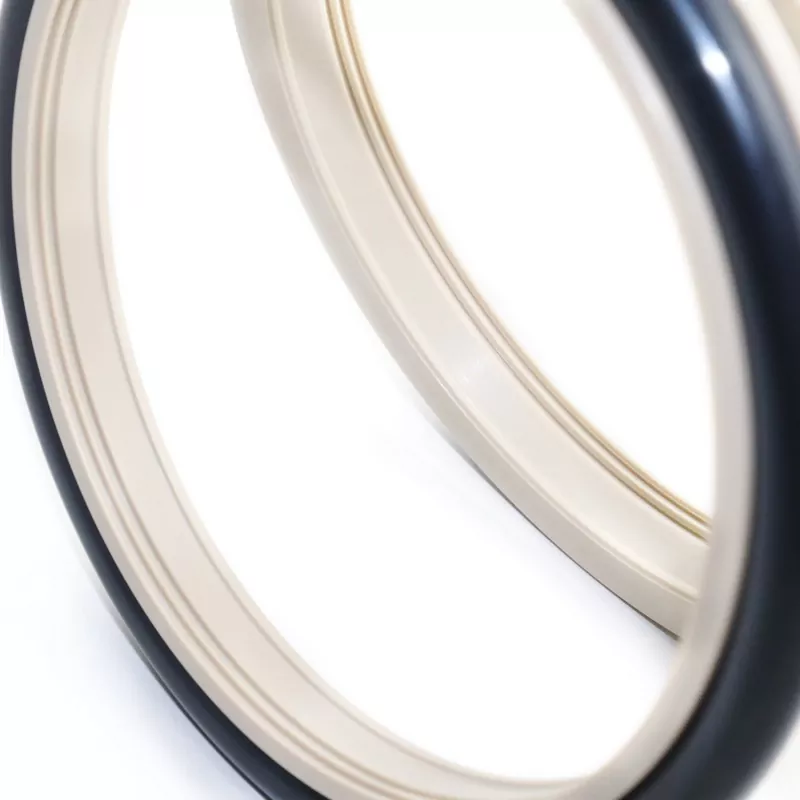

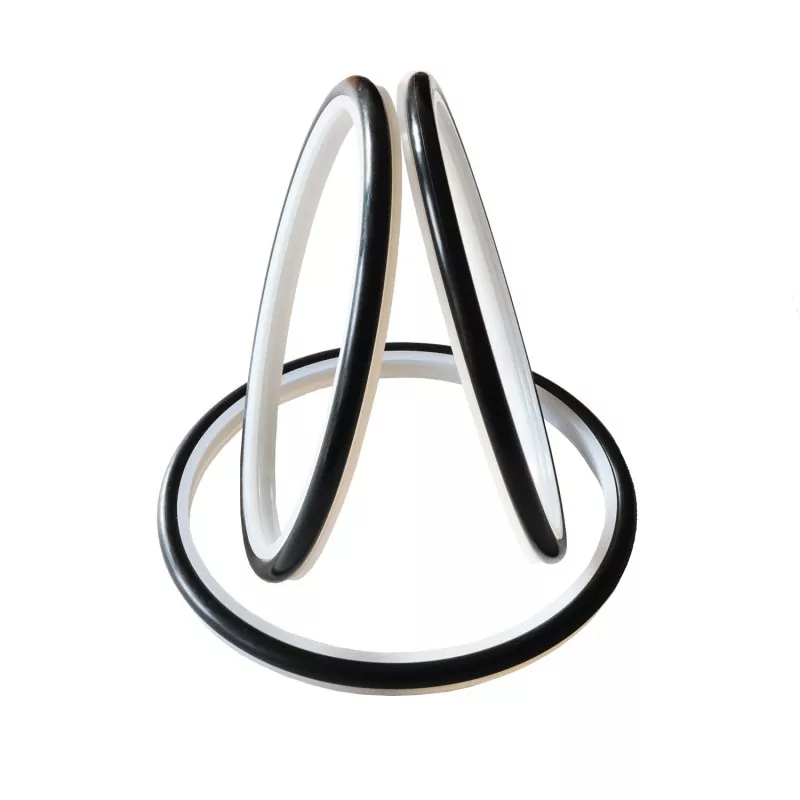

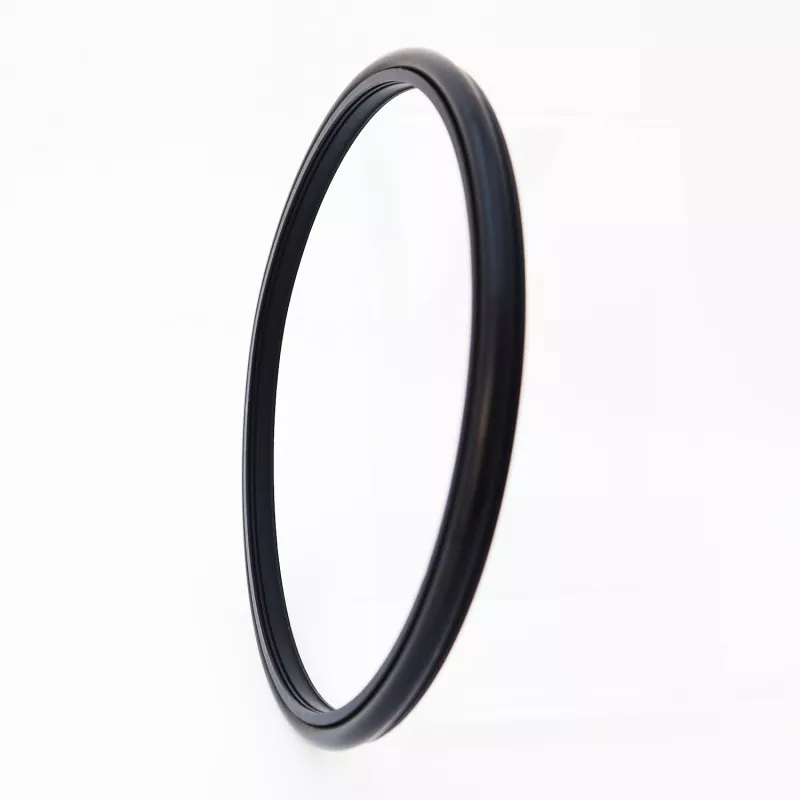

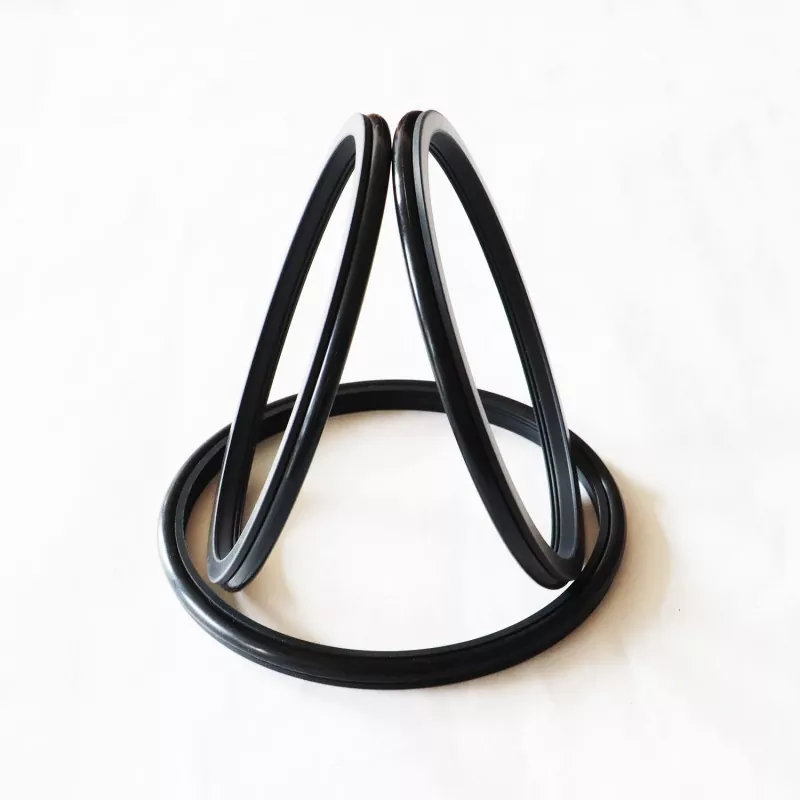

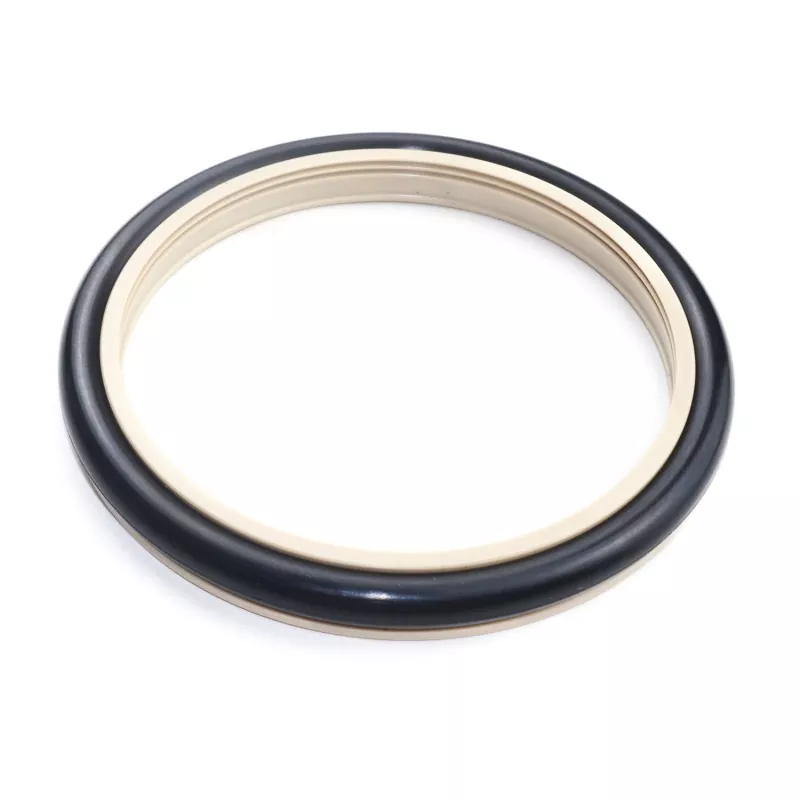

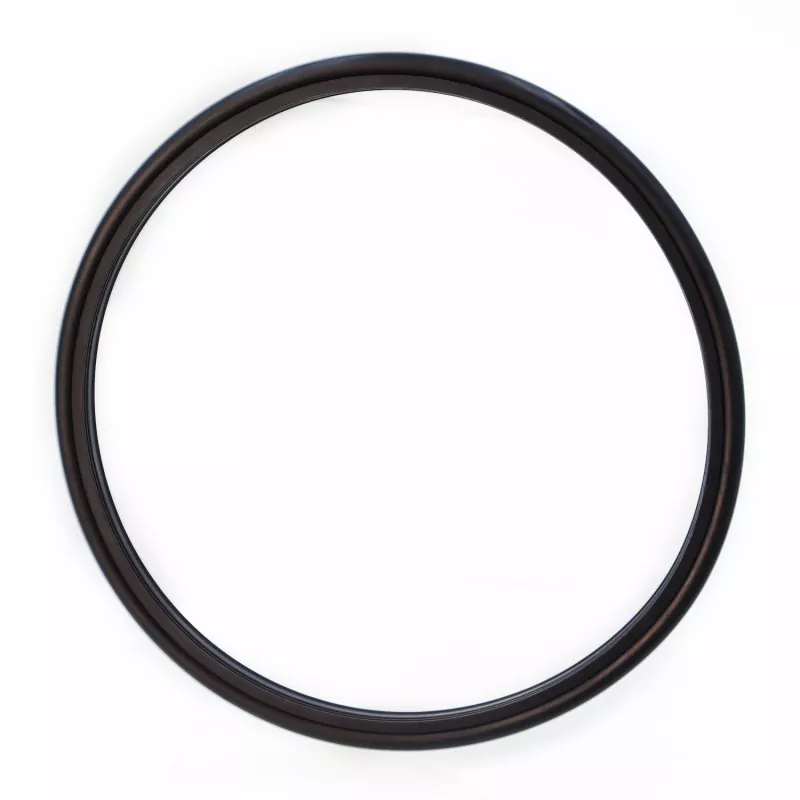

Pistoi-haxketarako (ardatzetarako) zigilu konposatu zerradun sendotua (zementuzko minda zigilua) errendimendu handiko ingeniaritza-plastikoz egindako bereziki diseinatutako zigilatzeko eraztun eta gomazko O-eraztun batek osatzen dute; norabide bakarreko zigilatzeko egokia da aplikazio hidrauliko birakari eta birakarietan. Plunger-ponpetan, lokatz-ponpetan, torlojuak zulatzeko tresnetan, zulatzeko ekipamenduetan, petrolioa esploratzeko ekipoetan, hormigoi nahaste-lantegietan eta abarretan erabiltzen da batez ere.
Funtsezko ezaugarriak honako hauek dira: bizitza luzea, marruskadura txikia, zigilatzeko errendimendu bikaina, diseinu trinkoa eta instalazio, erabilera eta mantentze erraztasuna. Zigilatzeko ezpainaren profilaren eta lodieraren diseinu optimizatuak zigilatzea eraginkorra bermatzen du, nahiz eta euskarri gogorren eraginpean egon, hala nola zementuzko minda.
Lokatz antzeko euskarriekin erabiltzen denean, zigilatzeko bi (edo gehiago) faseen artean koipe lubrifikatzailea injektatzea gomendatzen da.
Muga-balioak ez dira aldi berean gertatu behar.
|
Presioa (MPa) |
Tenperatura (°C) |
Abiadura (m/s) |
Ertaina |
|
|
Aldeko mugimendua |
Errotazio-higidura |
|||
|
≤100 |
-35etik +100era (NBR O-ringarekin) |
≤6 |
≤2 |
Ura, lokatza, petrolio gordina, olio hidraulikoa, emultsioa |
|
-20tik +200era (FKM O-ringarekin) |
||||
1. O-ring material bateragarriak honako hauek dira: R01 Nitrilo Kautxua (NBR), R02 Fluororubber (FKM), etab.
2. Zigilatzeko eraztunaren materiala: material estandarra PTFE4; eskuragarri dauden beste material batzuk PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etab.
Eskaera eredua: RC2061-80*91.7*7.6-PTFE4-R01 (Eredua - Ardatz Diametroa * Groove Diametroa * Groove Zabalera - Material Kodea)
Zehaztutako parametroen barrutian dauden tamainak eskuragarri daude.
|

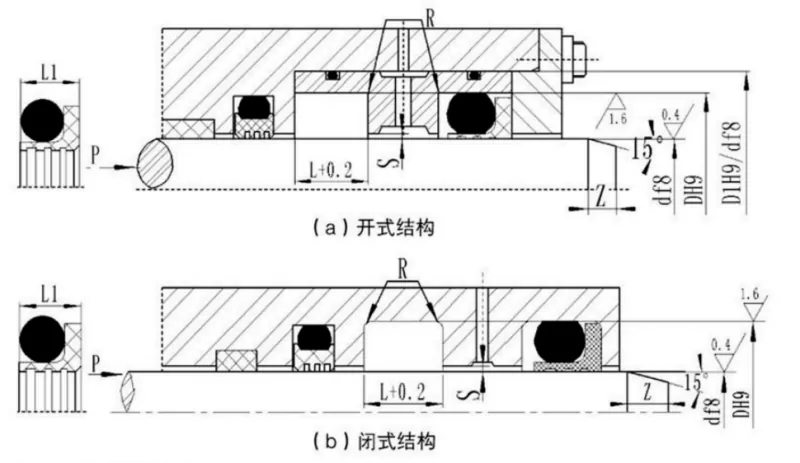

Ardatz-diametro tartea Mota estandarra d f8 RC2061 |
Ardatz-diametro tartea Astunak d f8 RC2061-Z |
Groove diametroa D H9 |
Ildoen zabalera L+0,2 |
Zigiluaren zabalera L1 |
Izkinako erradioa Rmax |
Sake erradiala Smax |
Txanflarra Zmin |
O-eraztunaren ebakidura-diametroa |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38.9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Oharra: 1. Ardatz ≤30 mm-ko diametroetarako, zirrikitu irekiko diseinua gomendatzen da.
2. Zigilatzeko aplikazio birakarietarako, ardatz birakariaren gainazaleko gogortasuna HRC ≥58 izan behar du.
3. 30 MPa baino gehiagoko presioetarako, H8/f8 egokitzapena gomendatzen da estrusio-hutsunerako.
