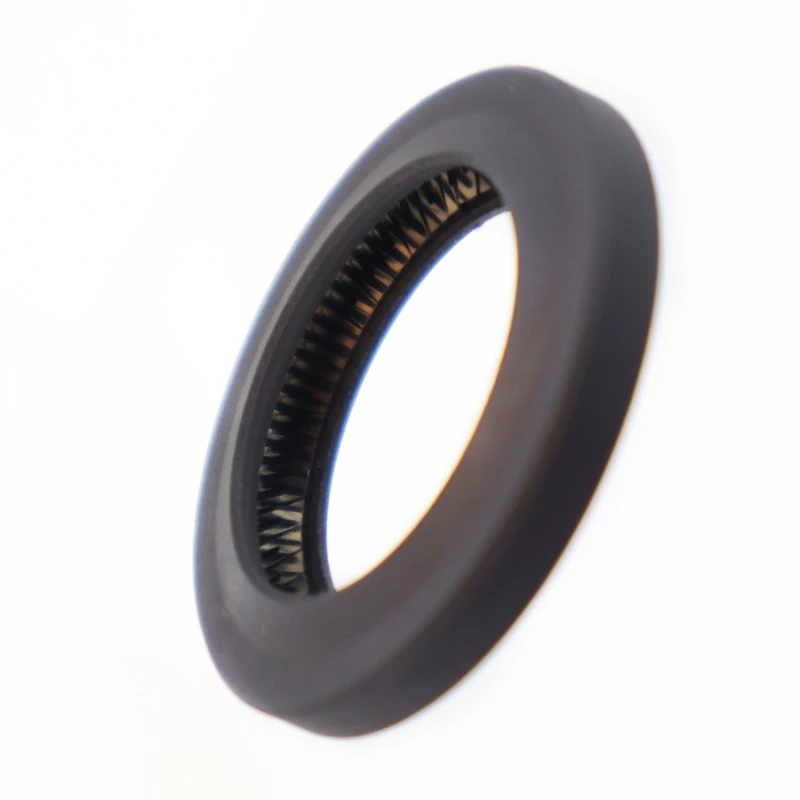

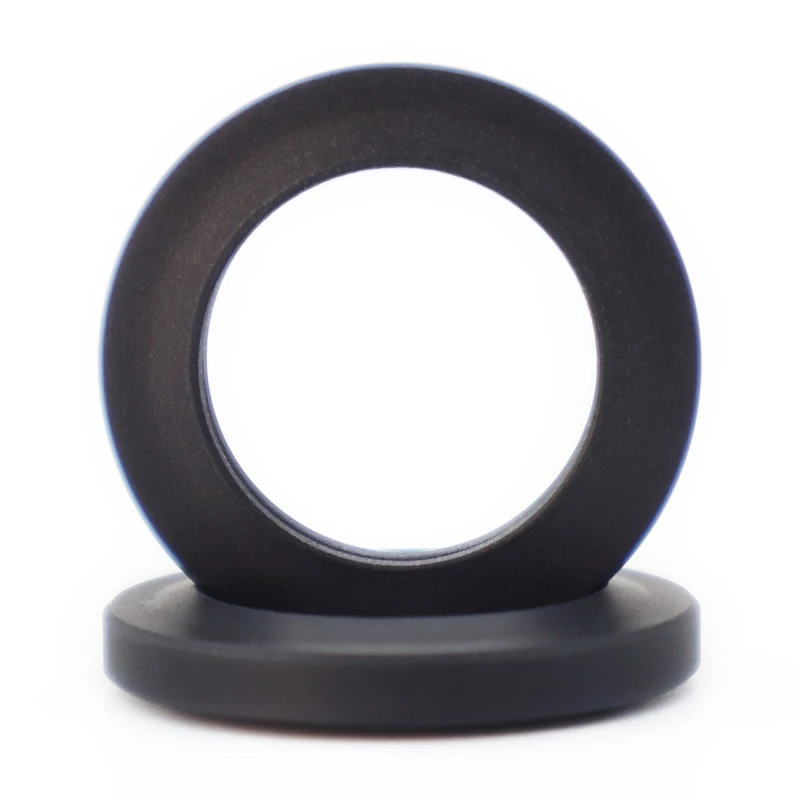

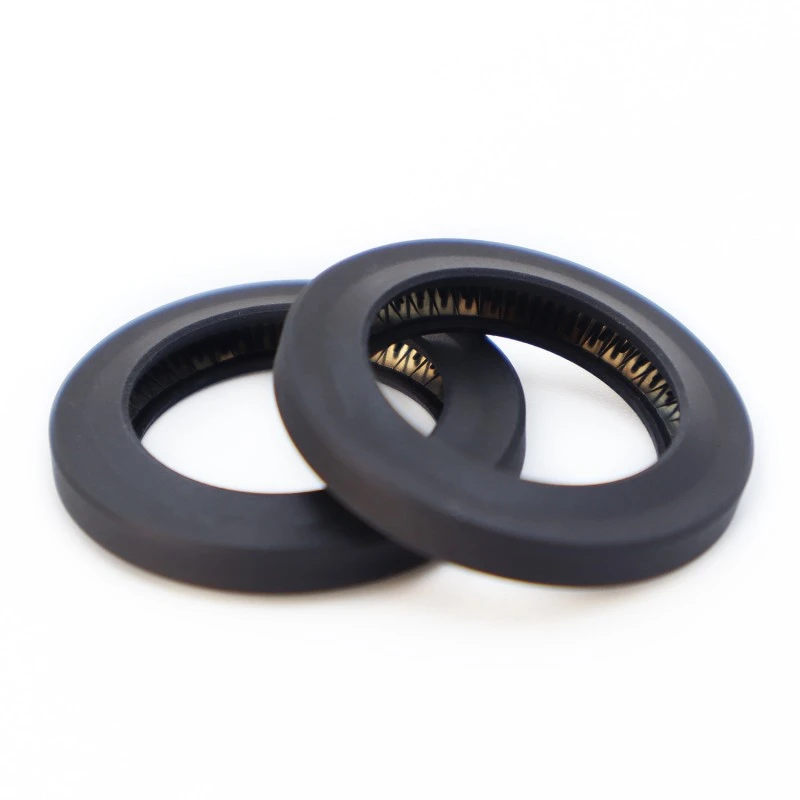

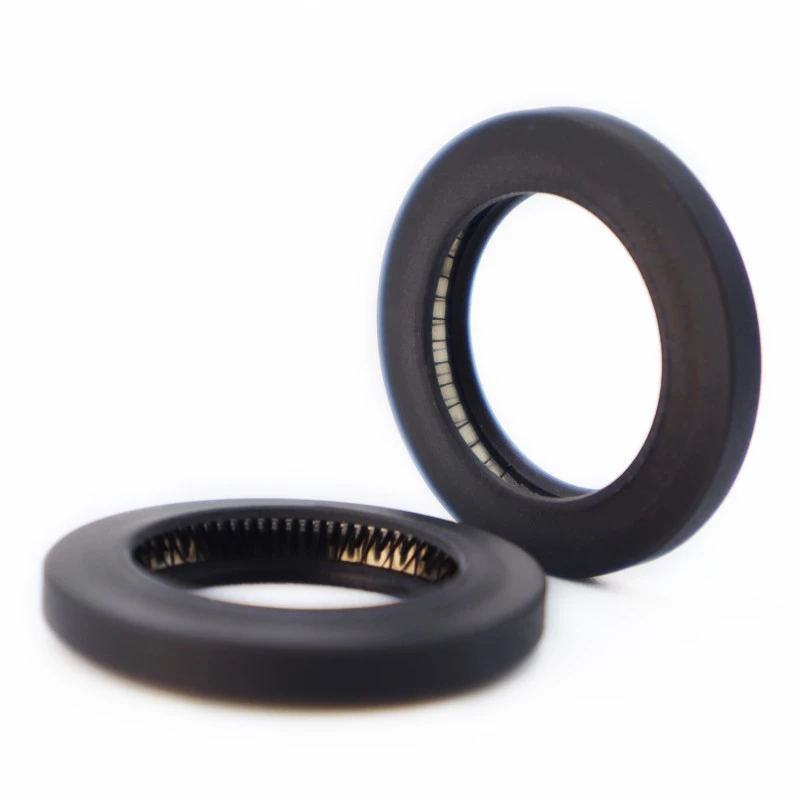

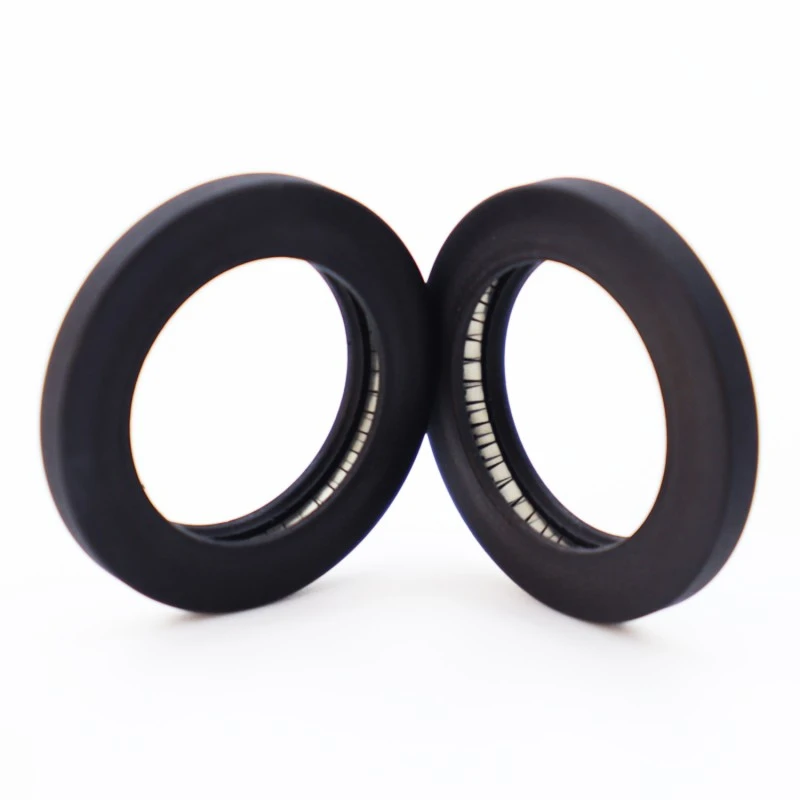

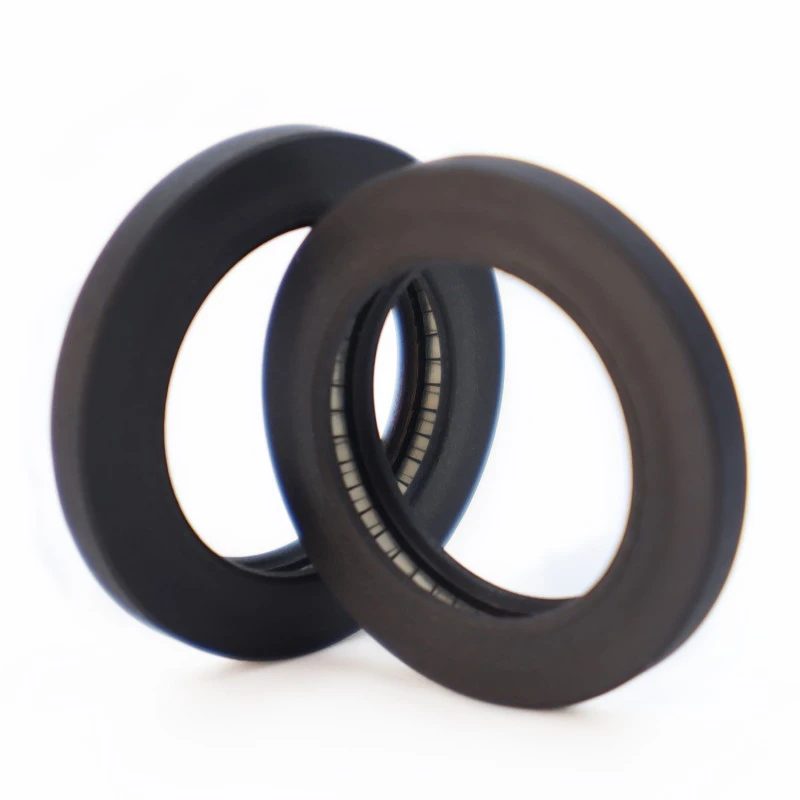

RC2876 zigiluak altzairu herdoilgaitzezko malguki batez eta errendimendu handiko plastikoz osatuta dago. Altzairu herdoilgaitzezko malgukia V formakoa edo O itxurakoa izan daiteke. RC2876-B erabiltzean, elastomero-material egokia hautatu behar da.
Eragiketa-baldintza aplikagarriak (muturreko balioak ez dira aldi berean gertatu behar)
|
Presioa (MPa) |
Abiadura (m/s) |
Tenperatura (°C) |
Ertaina |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Likido, produktu kimiko eta gas guztiak |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Materialen hautaketa
1. Honekin batera dauden O-ring materialak hauen artean aukeratu daitezke: R01 Nitrilo kautxua (NBR), R02 Fluororubber (FKM), etab.
2. Eraztun zigilatzeko materialak: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etab.
3. Altzairu herdoilgaitzezko malgukiak O-formako malgukietatik eta V-formako malgukietatik hauta daitezke.
Eskaera adibidea
RC2876-40-PTFE4+V: Barruko presio-arteka-kanpoko diametroa 40koa da, zigilatzeko eraztunaren materiala PTFE4 da, malgukia V itxurako malgukia.
RC2876-B-40-PTFE4+R02: Barneko presio zirrikituaren kanpoko diametroa 40 da, zigilatzeko eraztunaren materiala PTFE4 da, bat datorren O-eraztun fluorokautxuz egina dago.
Oharra: barruti hedatua behar bada, erabili serie-zenbakia.
Zehaztapenen taula (parametroen barrutian dauden zehaztapen guztiak eskuragarri daude)
|
Serie zenbakia |
Serie zenbakia |
Gama estandarra DH11 |
Esparru hedatua DH11 |
Groove sakonera h-0,05 |
Ildoen zabalera L+0,2 |
Izkin biribilduak Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45.9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
